TS301 - Transportkar BARTSCHER - Gratis gebruiksaanwijzing en handleiding

Productsoort	Service- en transportwagen
Merk	Bartscher
Model	TS301
Aantal niveaus	3 plateaus
Materiaal	Roestvrij staal
Afmetingen (L × B × H)	920 × 600 × 945 mm
Afmetingen van elk plateau	827 × 510 mm
Afstand tussen plateaus	265 mm
Netto gewicht	13,4 kg
Maximaal totaal draagvermogen	90 kg
Maximaal draagvermogen per plateau	30 kg
Zwenkwielen	4 zwenkwielen, rubberen band, ⌀ 100 mm
Remmen	2 wielen met remmen
Levering	In bouwpakket, eenvoudige montage
Meegeleverd gereedschap	Inbussleutel, verstelbare moersleutel
Reiniging	Zachte, vochtige doek, mild reinigingsmiddel
Beoogd gebruik	Transport en service in horeca, hotels
Repareerbaarheid	Onderdelen beschikbaar via fabrikant
Handleiding	Beschikbaar in meerdere talen op notice-facile.com

Veelgestelde vragen - TS301 BARTSCHER

Hoe monteer ik de TS301 wagen?

De montage is eenvoudig en gebeurt met het meegeleverde gereedschap (inbussleutel en verstelbare moersleutel). Begin met het bevestigen van de wielen aan het frame, daarna de plateaus met behulp van de bevestigingshoeken. Draai de schroeven en moeren vast, installeer vervolgens de wielkussens. Eindig met het afstellen van de wielhoogte voor een goede waterpas.

Wat is het maximale draagvermogen per plateau?

Elk plateau kan tot 30 kg dragen, voor een maximaal totaal draagvermogen van 90 kg op de hele wagen.

Hoe reinig ik de wagen zonder beschadiging?

Gebruik een zachte, vochtige doek met een mild reinigingsmiddel. Vermijd schurende of corrosieve producten die het roestvrijstalen oppervlak kunnen krassen. Droog daarna met een zachte doek.

Zijn de wielen geremd?

Ja, de wagen is uitgerust met 4 zwenkwielen waarvan 2 met remmen. Gebruik de remmen om de wagen op zijn plaats te blokkeren en ongewenste verplaatsing te voorkomen.

Kan ik de wagen gebruiken op oneffen vloeren?

De zwenkwielen kunnen worden in- of uitgedraaid om de wagen waterpas te stellen. Zorg ervoor dat alle vier de wielen de grond raken en zet hun positie vast met de meegeleverde moeren.

Hoe lang duurt het monteren van de wagen?

De montage is ontworpen om snel en eenvoudig te zijn. Reken op ongeveer 15 tot 30 minuten, afhankelijk van uw ervaring met montage.

Wordt de wagen gemonteerd geleverd?

Nee, de wagen wordt als bouwpakket geleverd met alle benodigde onderdelen en gereedschap. Een beschermfolie bedekt de metalen delen, die na montage verwijderd moet worden.

Welke materialen worden gebruikt?

Het frame en de plateaus zijn van kwalitatief roestvrij staal. De wielen hebben een rubberen band voor goede grip en stille loop.

Waar vind ik reserveonderdelen?

De reserveonderdelen (wielen, plateaus, etc.) zijn verkrijgbaar bij de fabrikant Bartscher. Neem contact op met de klantenservice via hun website of telefonisch.

Heeft de wagen garantie?

De garantie is afhankelijk van de algemene voorwaarden van Bartscher. Over het algemeen hebben de wagens 2 jaar garantie op fabricagefouten. Raadpleeg de handleiding voor meer details.

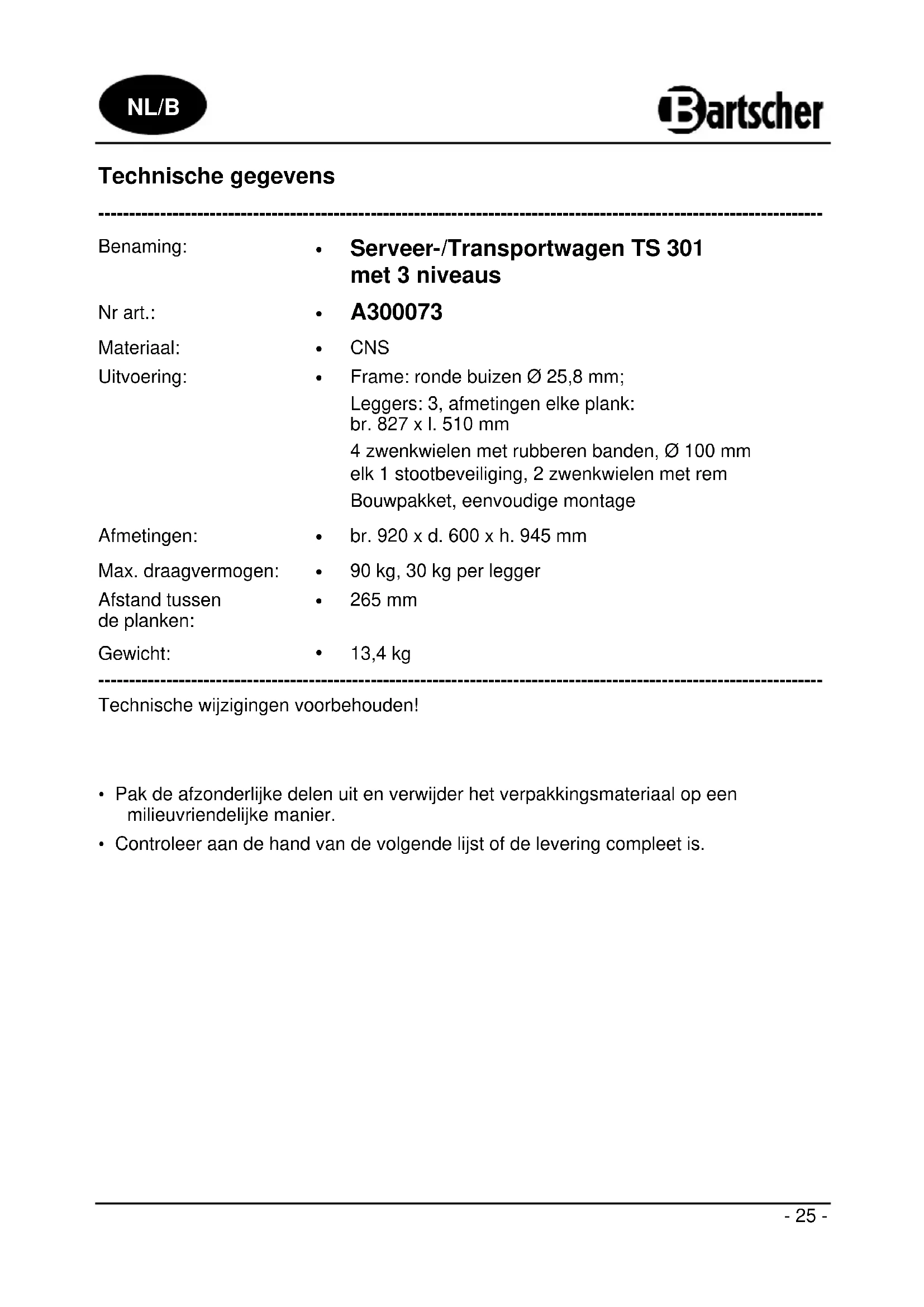

GEBRUIKSAANWIJZING TS301 BARTSCHER

NEDERLANDS blz. 25 t/m 28

- Serveer-/Transportwagen TS 301 met 3 niveaus

Nr art.:

A300073

Materiaal:

• CNS

Uitvoering:

• Frame: ronde buizen ∅ 25,8 mm;

Leggers: 3, afmetingen elke plank: br. 827 x l. 510 mm

4 zwenkwielen met rubberen banden, ∅ 100 mm elk 1 stootbeveiliging, 2 zwenkwielen met rem

Bouwpakket, eenvoudige montage

Afmetingen:

• br. 920 x d. 600 x h. 945 mm

Max. draagvermogen:

Technische wijzigingen voorbehouden!

• Pak de afzonderlijke delen uit en verwijder het verpakkingsmateriaal op een milieuvriendelijke manier.
• Controleer aan de hand van de volgende lijst of de levering compleet is.

Leveromvang / Benaming van de onderdelen

Onderdelen Aantal Benaming
	3 Legger
	2 Frame
	2 Zwenkwielen zonder rem
	2 Zwenkwielen met rem
	4 Stootbeveiliging wiel
	12 Montagebeugel
	12 Inbusschroeven
	12 Moer
	1 Inbussleutel
	1 Steeksleutel

Montage

1. De montage van de serveer-/transportwagen beginnen met het bevestigen van de leggers aan het frame. De montagebeugels bevestigen aan de binnenkant in de hoek van het frame. De geleverde inbusschroef en moer stevig aan het frame vastdraaien met behulp van de inbussleutel en de steeksleutel.

1. De serveer-/transportwagen op de zijkant leggen en aan het frame de stootbeveiliging voor de wielen monteren. Tot slot de 4 zwenkwielen aan het frame monteren.

1. De serveer-/transportwagen voorzichtig op de grond zetten en zich ervan verzekeren dat alle vier de zwenkwielen de grond raken. De serveer-/transportwagen kan worden genivelleerd door de zwenkwielen in- of uit te draaien. Bepaal hun plaats met behulp van de borgmoeren.

TIP!

Na de montage het beschermfolie verwijderen!

1. Na het plaatsen van de serveer-/transportwagen op de gewenste plaats, de zwenkwielen blokkeren met de rem zodat de serveer-/transportwagen niet per ongeluk kan verschuiven of omvallen.

Aanwijzingen betreffende de reiniging

• De serveer-/transportwagen dient regelmatig te worden gereinigd met een vochtig zacht doekje met een mild reinigingsmiddel.
• In geen geval reinigingsmiddelen gebruiken die het oppervlak van de elementen van de serveer-/transportwagen kunnen bekrassen.
• De serveer-/transportwagen drogen met een zachte doek.

Bartscher GmbH

Duitsland Fax: [phone]
