TS301 - Carro de transporte BARTSCHER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Carro de servicio y transporte
Marca	Bartscher
Modelo	TS301
Número de niveles	3 bandejas
Material	Acero inoxidable
Dimensiones (L × P × A)	920 × 600 × 945 mm
Dimensiones de cada bandeja	827 × 510 mm
Distancia entre bandejas	265 mm
Peso neto	13,4 kg
Carga máxima total	90 kg
Carga máxima por bandeja	30 kg
Ruedas	4 ruedas giratorias, banda de goma, ⌀ 100 mm
Frenos	2 ruedas con frenos
Entrega	En kit, montaje sencillo
Herramientas incluidas	Llave Allen, llave plana ajustable
Limpieza	Paño suave y húmedo, limpiador suave
Uso previsto	Transporte y servicio en restauración, hostelería
Reparabilidad	Piezas de repuesto disponibles a través del fabricante
Manual	Disponible en varios idiomas en notice-facile.com

Preguntas frecuentes - TS301 BARTSCHER

¿Cómo ensamblar el carro TS301?

El montaje es sencillo y se realiza con las herramientas incluidas (llave Allen y llave plana ajustable). Comience fijando las ruedas al marco, luego las bandejas con las esquineras de fijación. Apriete los tornillos y tuercas, luego instale los topes de rueda. Termine ajustando la altura de las ruedas para un buen nivel.

¿Cuál es la carga máxima por bandeja?

Cada bandeja puede soportar hasta 30 kg, para una carga total máxima de 90 kg en todo el carro.

¿Cómo limpiar el carro sin dañarlo?

Use un paño suave y húmedo con un limpiador suave. Evite productos abrasivos o corrosivos que puedan rayar la superficie de acero inoxidable. Seque luego con un paño suave.

¿Las ruedas tienen freno?

Sí, el carro está equipado con 4 ruedas giratorias de las cuales 2 con frenos. Use los frenos para bloquear el carro en su lugar y evitar movimientos involuntarios.

¿Puedo usar el carro en un suelo irregular?

Las ruedas giratorias se pueden atornillar o desatornillar para nivelar el carro. Asegúrese de que las cuatro ruedas toquen el suelo y fije su posición con las tuercas incluidas.

¿Cuánto tiempo se tarda en ensamblar el carro?

El montaje está diseñado para ser rápido y sencillo. Calcule aproximadamente 15 a 30 minutos según su experiencia en ensamblaje.

¿El carro se entrega montado?

No, el carro se entrega en kit con todas las piezas y herramientas necesarias. Una película protectora cubre las partes metálicas, que debe retirarse después del montaje.

¿Cuáles son los materiales utilizados?

El marco y las bandejas son de acero inoxidable de calidad. Las ruedas tienen una banda de goma para una buena adherencia y un rodamiento silencioso.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto (ruedas, bandejas, etc.) están disponibles a través del fabricante Bartscher. Contacte al servicio postventa a través de su sitio web o por teléfono.

¿El carro tiene garantía?

La garantía depende de las condiciones generales de Bartscher. En general, los carros tienen una garantía de 2 años contra defectos de fabricación. Consulte el manual para más detalles.

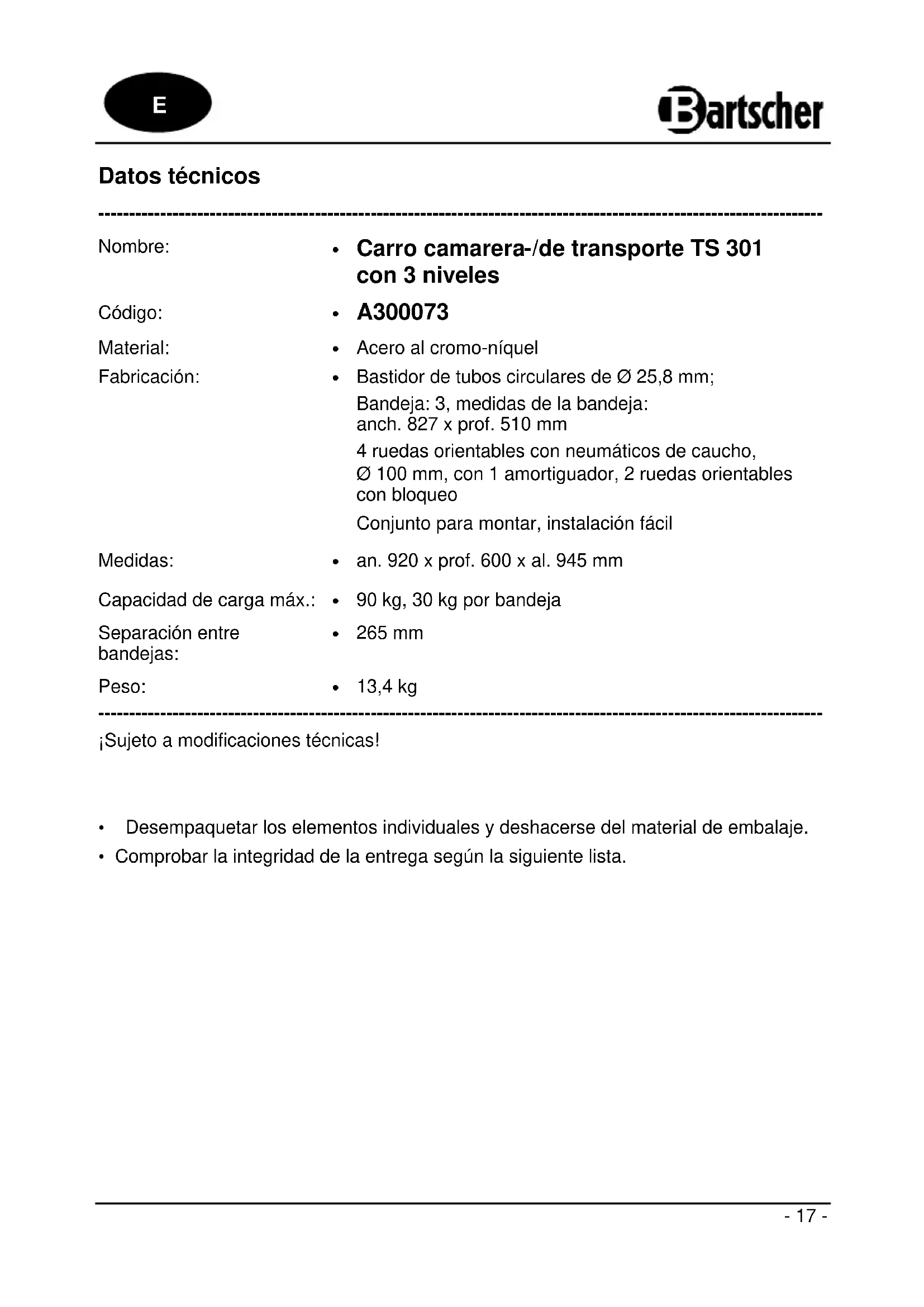

MANUAL DE USUARIO TS301 BARTSCHER

ESPAÑOL de la página 17 a la 20

- Carro camarera-/de transporte TS 301 con 3 niveles

Código:

A300073

Material:

- Acero al cromo-níquel

Fabricación:

- Bastidor de tubos circulares de ∅ 25,8 mm;

Bandeja: 3, medidas de la bandeja: anch. 827 x prof. 510 mm

4 ruedas orientables con neumáticos de caucho,

∅ 100 mm, con 1 amortiguador, 2 ruedas orientables con bloqueo

Conjunto para montar, instalación fácil

Medidas:

• an. 920 x prof. 600 x al. 945 mm

Capacidad de carga máx.:

• 90 kg, 30 kg por bandeja

Separación entre bandejas:

- 265 mm

Peso:

• 13,4 kg

¡Sujeto a modificaciones técnicas!

• Desempaquetar los elementos individuales y deshacerse del material de embalaje.
• Comprobar la integridad de la entrega según la siguiente lista.

Contenido de la entrega / nombres de los elementos

Elemento Cantidad Nombre
	3 Bandeja
	2 Bastidor
	2	Ruedas orientables sin bloqueo
	2	Ruedas orientables con bloqueo
	4 Bloqueo de la rueda
	12 Ángulo de fijación
	12 Tornillos allén
[S23H]	12 Contratuerca
	1 Llave Allén
	1 Llave inglesa plana

Instalación

1. Empezar el montaje del carro camarera / de transporte fijando la bandeja en el bastidor. Introducir los ángulos de fijación en las esquinas del bastidor desde el interior. Apretarlos bien al bastidor por medio de la llave allén y llave inglesa plana usando el tornillo allén y la tuerca adjuntos.

2. Colocar el carro camarera / de transporte de lado y fije los bloqueos de las ruedas al bastidor. Al final atornillar 4 ruedas giratorias al bastidor.

3. Con cuidado colocar el carro camarera / de transporte en el suelo y asegurarse de que todas las ruedas orientables están en contacto con el suelo. El carro camarera / de transporte se puede nivelar con las ruedas orientables, atornillándolas dentro o fuera. Fijar su posición con las contratuercas.

¡INDICACIÓN!

¡Remover la película de plástico tras el montaje!

1. Al colocar el carro camarera / de trasporte en el sitio deseado, bloquear las ruedas orientables con bloqueo para que el carro no sea accidentalmente desplazado o volcado.

Bloqueo de la rueda

Consejos para la limpieza

• Limpiar el carro camarera / de transporte con un paño blando y húmedo con adición de detergente suave.
• En ningún caso deben utilizarse productos de limpieza que puedan rayar las superficies de los elementos del carro camarera / de transporte.
• Secar el carro camarera / de transporte con un paño suave.
