Type product	Plateau- en opbergwagen
Merk	Bartscher
Model	TT1600
Artikelnummer	300083
Materiaal	Chroomnikkelstaal
Afmetingen (L x B x H)	925 x 620 x 1700 mm
Gewicht	38,0 kg
Maximaal totaal laadvermogen	48 kg
Aanbevolen belasting per geleider	3,0 kg
Aantal geleiders	16 (2 x 8)
Afmetingen van de geleiders	500 x 360 mm
Compatibiliteit plateaus	GN 1/1 bakken of kantineplateaus 443 x 343 mm
Afstand tussen geleiders	145 mm
Type zwenkwielen	4 zwenkwielen, ∅125 mm, rubberband
Zwenkwielen met rem	2 (diagonaal gemonteerd)
Handgreep	Aan één zijde, voor eenvoudig opbergen
Bovenste plank	Met leuning, L 775 x B 530 x H 150 mm
Onderste plank	Inbegrepen
Onderhoud en reiniging	Zachte, vochtige doek, geen schurende middelen
Veiligheid	Zwenkwielremmen om de wagen te blokkeren
Montage	Montage vereist, inbussleutel meegeleverd
Land van fabricage	Duitsland (Bartscher GmbH)

Veelgestelde vragen - TT1600 BARTSCHER

Hoe monteer ik de TT1600 wagen?

De montage wordt gedetailleerd beschreven in de handleiding. Bevestig eerst de bovenste plank met leuning aan de open zijwand met 2 M8x50 schroeven. Plaats de zijwanden in de sleuven en schroef ze vast met de M8x40 schroeven. Voeg de onderste plank toe en bevestig de zwenkwielen met de aanslagrubbers. Gebruik de meegeleverde inbussleutel.

Wat is het maximale laadvermogen van de wagen?

Het maximale totale laadvermogen is 48 kg. De aanbevolen belasting per geleider is 3,0 kg.

Welke soorten plateaus kan ik gebruiken?

De wagen is compatibel met GN 1/1 bakken (standaardafmetingen) of kantineplateaus met afmetingen 443 x 343 mm.

Hoe reinig ik de wagen?

Gebruik een zachte, vochtige doek. Gebruik nooit grove of schurende reinigingsmiddelen die de chroomnikkelstalen oppervlakken kunnen krassen.

Hoeveel geleiders heeft de wagen?

Er zijn in totaal 16 geleiders, verdeeld over 2 rijen van 8, waarmee u tot 16 plateaus kunt opbergen.

Hoe blokkeer ik de zwenkwielen?

Twee van de vier zwenkwielen zijn voorzien van remmen. Het wordt aanbevolen ze diagonaal te plaatsen. Om te blokkeren, de remhendel op elk wiel naar beneden drukken.

Wat zijn de afmetingen van de geleiders?

Elke geleider meet 500 x 360 mm, met een onderlinge afstand van 145 mm.

Wordt de wagen gemonteerd geleverd?

Nee, de wagen wordt als bouwpakket geleverd en vereist montage. Alle onderdelen en de inbussleutel zijn meegeleverd. Volg de instructies in de handleiding.

Wat is het gewicht van de lege wagen?

De wagen weegt 38,0 kg.

Kan ik de wagen aan beide kanten gebruiken?

Ja, de wagen kan aan beide kanten worden beladen. Gebruik de handgreep op de zijwand om hem te verplaatsen.

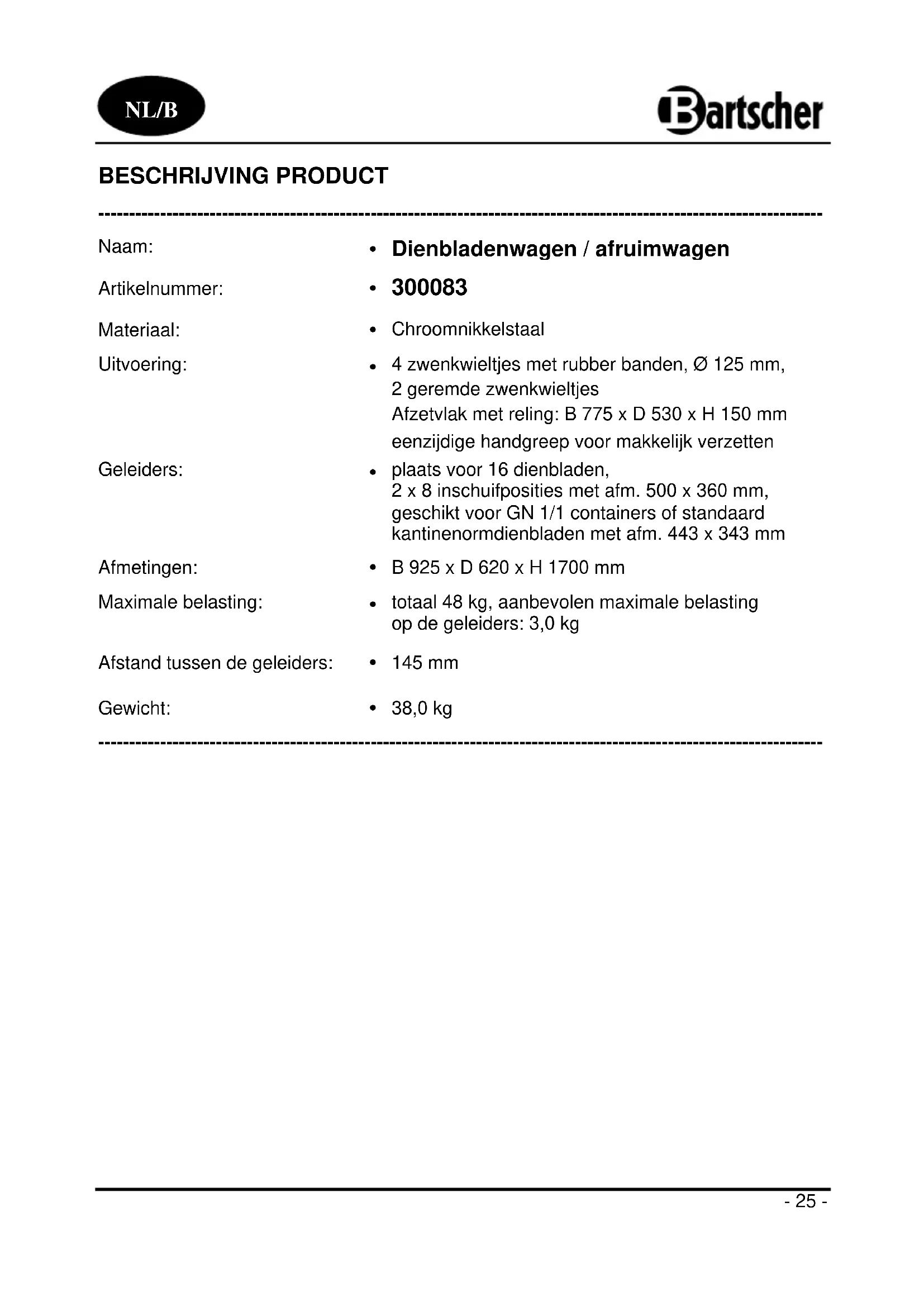

GEBRUIKSAANWIJZING TT1600 BARTSCHER

NEDERLANDS blz. 25 t/m 28

Naam:	Dienbladenwagen / afruimwagen
Artikelnummer:	300083
Materiaal:	Chroomnikkelstaal
Uitvoering:	4 zwenkwieltjes met rubber banden, ∅ 125 mm, 2 geremde zwenkwieltjesAfzetvlak met reling: B 775 x D 530 x H 150 mmeenzijdige handgreep voor makkelijk verzetten
Geleiders:	plaats voor 16 dienbladen, 2 x 8 inschuifposities met afm. 500 x 360 mm, geschikt voor GN 1/1 containers of standaard kantinenormdienbladen met afm. 443 x 343 mm
Afmetingen:	B 925 x D 620 x H 1700 mm
Maximale belasting:	totaal 48 kg, aanbevolen maximale belasting op de geleiders: 3,0 kg
Afstand tussen de geleiders:	145 mm
Gewicht:	38,0 kg

Meegeleverd / beschrijving van de onderdelen

1	1 x bovenste afzetvlak met reling	7	2 x ongeremde zwenkwieltjes, ∅ 125 mm
2	1 x bodemplank	8	4 x stootbeschermers voor de zwenkwieltjes
3	1 x zijgedeelte met handgreep en gemonteerde dienbladgeleiders	9	2 x schroef M8x50
4	1 x zijgedeelte met gemonteerde dienbladgeleiders	10	10 x schroef M8x40
5	1 x scheidingswand met aan beide zijden gemonteerde dienbladgeleiders	11	2 x inbussleutel
6	2 x geremde zwenkwieltjes, ∅ 125 mm

Montagehandleiding

1. Pak eerst de verschillende onderdelen uit en controleer of de geleverde elementen compleet zijn. Verwijder al het verpakkingsmateriaal.

2. Zet de dienbladenwagen/afruimwagen volgens de onderstaande tekeningen en aanwijzingen in elkaar. Gebruik tijdens de montage de meegeleverde inbussleutel.

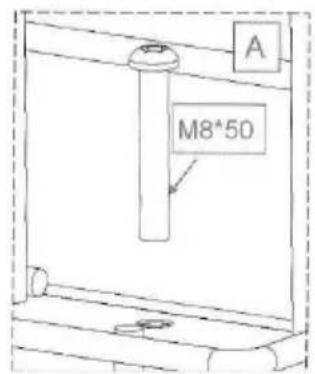

1. Begin de montage met de bevestiging van het bovenste afzetvlak met reling aan de scheidingswand. Leg het afzetvlak met reling op de zijkant en schroef de scheidingswand vast met behulp van 2 M8x50 schroeven (afb. A).

1. Plaats de zijgedeelten in de uitsparingen in de hoeken van het afzetvlak en schroef ze vervolgens vast met behulp van de M8x40 schroeven (afb. B).

1. Plaats de zijgedeelten in de uitsparingen in de hoeken van de bodemplank en schroef vervolgens eerst de scheidingswand en daarna de zijgedeelten vast. Gebruik hiervoor de meegeleverde M8x40 schroeven (afb. C).

1. Plaats de stootbeschermers op de zwenkwieltjesen bevestig deze op de zijgedeelten door de zwenkwieltjes in de stangen van de zijgedeelten te draaien (afb. D). Breng de geremde zwenkwieltjes bij voorkeur diagonaal ten opzichte van elkaar aan.
2. Zet de wagen op de zwenkwieltjes en controleer de stabiliteit.
3. U kunt de wagen afstellen door de zwenkwieltjes in of uit te draaien.

Aanwijzingen voor de gebruiker

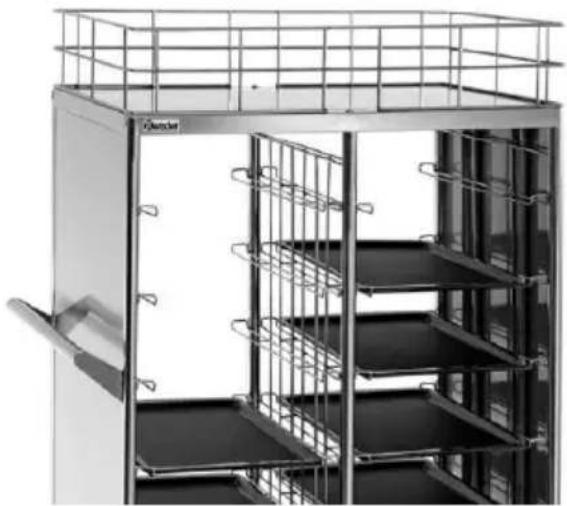

U kunt de dienbladenwagen vanaf beide kanten laden.
Plaats geschikte standaard kantinenormdienbladen of GN 1/1 containers op de geleiders.
Gebruik de handgreep op het zijgedeelte om de wagen te verplaatsen.
Blokkeer de zwenkwieltjes met de remmen zodra de wagen op de gewenste plaats staat. Hierdoor voorkomt u dat de wagen per ongeluk wordt verplaatst of omvalt.
Maak de wagen schoon met behulp van een zacht, vochtig doekje. Gebruik nooit schurende schoonmaakmiddelen die krassen op het oppervlak van de wagen kunnen veroorzaken.
