TGK400 - Transportvogn BARTSCHER - Gratis brugsanvisning og manual

Produkttype	Transportvogn til drikkevarekasser
Mærke	Bartscher
Model	TGK400
Mål (L × B × H)	1080 × 570 × 1610 mm
Nettovægt	35,0 kg
Maksimal nyttelast	120 kg
Materiale	Krom-nikkel stål
Antal hylder	4 trådhylder
Hyldemål	1000 × 360 mm
Afstand mellem hylder	345 mm
Hjultype	4 drejehjul, gummibånd, ∅ 125 mm
Hjul med bremse	2 hjul (placeret bagpå)
Kapacitet pr. hylde	2 standardkasser 400×300 mm eller 3 kasser 300×200 mm
Samling	Kræver samling af to personer, unbrakonøgle medfølger
Vedligeholdelse	Rengør med en blød, fugtig klud; brug ikke skuremidler
Sikkerhedsanvisninger	Bloker bremserne ved parkering; læs kun egnede kasser
Reparationsmuligheder	Reservedele tilgængelige: hjul, hylder, skruer (M8×40)
Inkluderede tilbehør	Unbrakonøgle, hjulstop, skruer, stænger
Varenummer	300084

Ofte stillede spørgsmål - TGK400 BARTSCHER

Hvordan samles vognen TGK400?

Samlingen udføres af to personer. Start med at skrue sidestøtterne fast på den nederste hylde med M8x40 skruer (stram ikke for hårdt). Monter derefter stængerne på hver støtte, og stram alle skruer. Installer drejehjulene med hjulstop, helst bremserne bagpå. Til sidst placeres trådhylderne ved at sætte deres kroge ind i støtternes indhak.

Hvad er vognens maksimale belastning?

Den maksimale nyttelast er ca. 120 kg, fordelt på de 4 hylder.

Hvordan rengøres vognen?

Brug en blød, fugtig klud. Brug aldrig grove eller slibende rengøringsmidler, der kan ridse de krom-nikkel ståloverflader.

Hvilke kasser kan placeres på vognen?

Hver hylde (1000×360 mm) kan rumme 2 standardkasser 400×300 mm eller 3 kasser 300×200 mm. Kun egnede drikkevarekasser må anvendes.

Hvordan blokeres hjulene?

De to bagerste drejehjul er udstyret med bremser. Tryk bremsehåndtagene ned for at blokere vognen og forhindre utilsigtet bevægelse.

Hvad er vognens mål?

Målene er 1080 mm bredde, 570 mm dybde og 1610 mm højde.

Leveres vognen samlet?

Nej, vognen leveres som sæt. Samlingen er enkel og kræver kun en medfølgende unbrakonøgle. Det anbefales at være to personer.

Kan jeg udskifte hjulene?

Ja, drejehjulene er skruet fast på sidestøtterne. Du kan skrue dem af og udskifte dem. Hjulstopperne skal genplaceres.

Hvordan nivelleres vognen?

Efter montering af hjulene skal du kontrollere stabiliteten. For at nivellere, skru let på drejehjulene, indtil vognen er stabil.

Hvilket materiale er vognen lavet af?

Vognen er lavet af krom-nikkel stål, hvilket gør den modstandsdygtig og let at rengøre.

BRUGSANVISNING TGK400 BARTSCHER

Transportvogn til transport af kasser med drikke

- Transportvogn til transport af kasser med drikke med 4 gitterhylder

Artikelnummer:

• 300084

Materiale:

- krom-nikkel stål

Udførelse:

- 4 gitterhylder på 1000 x 360 mm, Hver til 2 standard kasser til drikke på 400 x 300 mm eller 3 kasser til drikke på 300 x 200 mm; 4 gummi drejehjul, ∅ 125 mm, 2 drejehjul med bremser

Afstand mellem gitterhylder

- 345 mm

Dimensioner:

• bredde. 1080 x dybde. 570 x højde. 1 610 mm

Bæreevne:

- cirka. 120 ~kg

Vægt:

• 35,0 kg

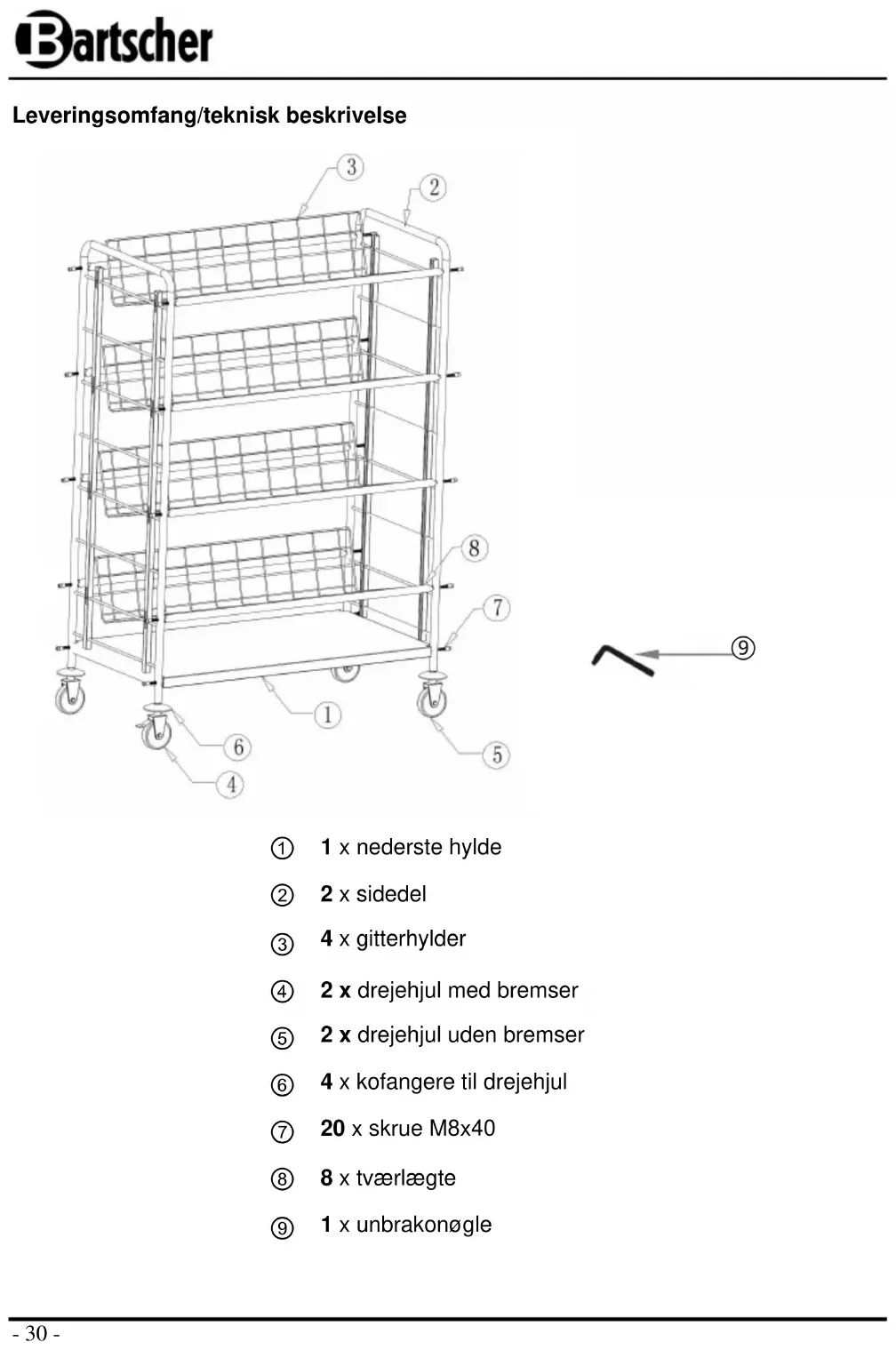

Leveringsomfang/teknisk beskrivelse

① 1 x nederste hylde
② 2 x sidedel
③ 4 x jitterhylder
④ 2 x drejehjul med bremser
⑤ 2 x drejehjul uden bremser
⑥ 4 x kofangere til drejehjul
⑦ 20 x skrue M8x40
⑧ 8 x tværlægte
⑨ 1 x unbrakonøgle

Montagevejledning

1. Pak alle elementer ud og tjek om alt er med i leverancen. Fjern al emballage.
2. Monter transportvognen til drikke i overensstemmelse med de nedenstående anvisninger og billeder. For at lette monteringen, hent hjælp fra en anden person. Brug den vedlagde unbrakonøgle til monteringen.

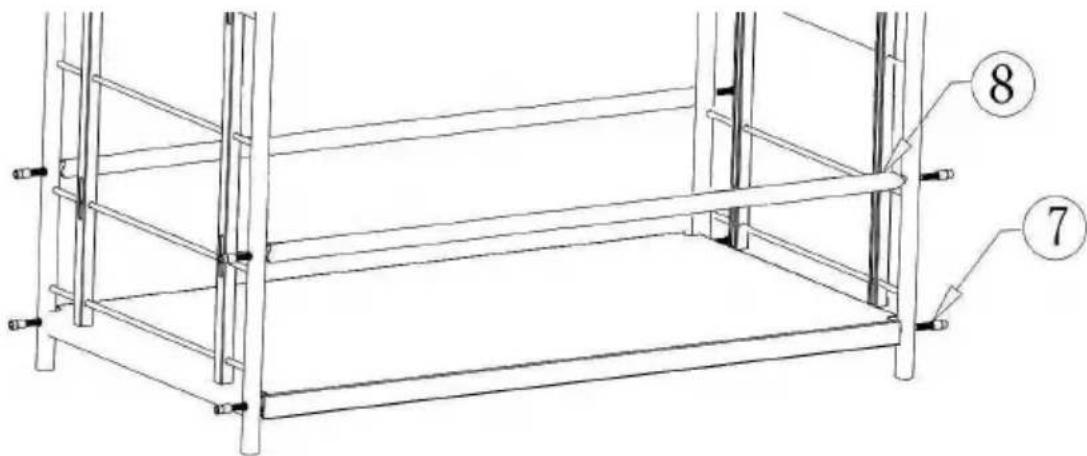

1. Start monteringen af transportvognen fra den nederste hylde. Placer sidedelene i indskæringerne, der findes i den nederste hylde og skru dem fast ved hjælp af 4 M8x40 skruer. Skruerne bør ikke strammes for meget for at lette montering af tværlægter (fig. ovenfor).

2. Derefter hver tværlægte skal skrues fast til sidedelene ved hjælp af 2 M8x40 skruer. Til hver gitterhylde hører 2 tværlægter (foran og bagved) (fig. ovenfor).

3. Efter monteringen af alle tværlægter, skru skruerne fast ved den nederste hylde ved hjælp af umbrakonøglen.

4. Læg transportvognen på siden og fastgør drejehjulene til sidedelene. Monter kofangere på drejehjulene, før de bliver monteret i sidedelenes støtter. Fortrinsvis drejehjulene med bremser bør placeres bagved.

5. Sæt transportvognen på hjulene og tjek dens stabilitet. For at nivellere transportvognen drejehjulene skal skrues ind eller skrues ud.

6. Derefter placer 4 gitterhylder til drikkekasser.

7. For at gøre dette, jitterhyldernes kroge skal placeres i sidedelenes føringsskinner. Sørg for, at jitterhylderne sidder stabilt i tværlægterne både foran og bagved (fig. til højre).

Anvisninger til bruger

Når transportvognen bliver placeret på det ønskede sted, bloker drejehjulene så den pludselig ikke vælter eller skifter placering.
Placer de rette kasser til drikke på transportvognen (afsnit „Produktbeskrivelse”).
Transportvognen skal rengøres ved hjælp af en blød og fugtig klud. Brug aldrig grove rengøringsmidler, som kan ridse transportvognens overflade.
