MANUALE UTENTE TGK400 BARTSCHER

Carrello per casse di bottiglie

ITALIANO ____ pagine da 13 a 16

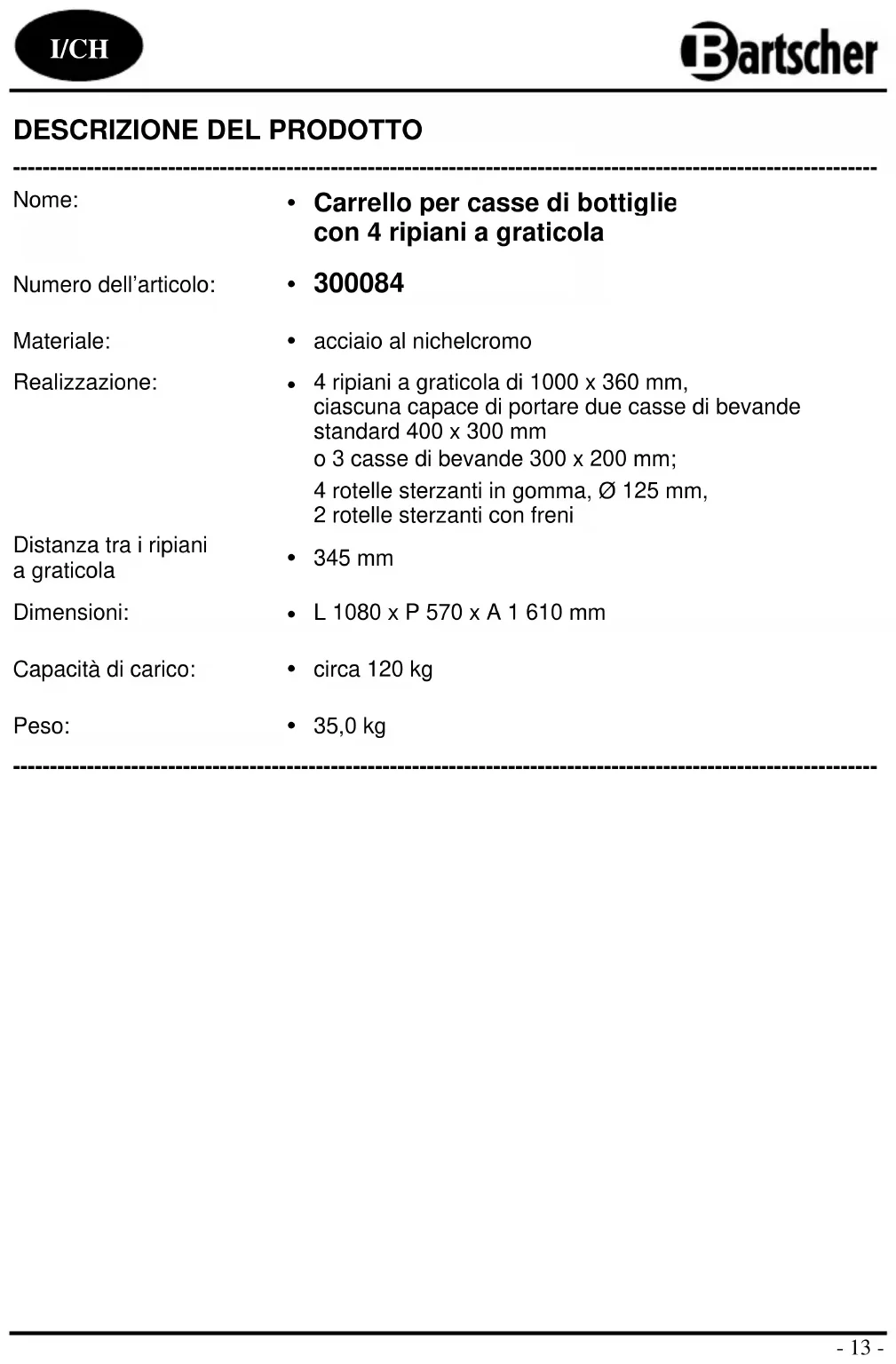

DESCRIZIONE DEL PRODOTTO

Nome:

- Carrello per casse di bottiglie con 4 ripiani a graticola

Numero dell'articolo:

• 300084

Materiale:

- acciaio al nichelcromo

Realizzazione:

- 4 ripiani a graticola di 1000 x 360 mm, ciascuna capace di portare due casse di bevande standard 400 x 300 mm o 3 casse di bevande 300 x 200 mm; 4 rotelle sterzanti in gomma, ∅ 125 mm, 2 rotelle sterzanti con freni

Distanza tra i ripiani a graticola

- 345 mm

Dimensioni:

• L 1080 x P 570 x A 1 610 mm

Capacità di carico:

- circa 120 kg

Peso:

• 35,0 kg

Ambito della fornitura/descrizione tecnica

① 1 x ripiano inferiore
② 2 x elemento laterale
③ 4 x ripiano a graticola
④ 2 x rotella sterzante con freni
⑤ 2 x rotella sterzante senza freno
⑥ 4 x paraurti per le rotelle sterzanti
⑦ 20 x bullone M8x40
⑧ 8 x traverso
⑨ 1 x chiave a brugola

Istruzione di montaggio

1. Per cominciare, estrarre i vari pezzi dall'imballo e controllare gli elementi per verificarne la completezza. Smaltire tutto il materiale utilizzato per l'imballaggio.
2. Montare il carrello per il trasporto delle casse di bottiglie in base alle indicazioni ed alle figure riportate a seguire. Per garantire una maggior facilità, i lavori di montaggio dovranno essere eseguiti da due persone. Durante il montaggio sarà necessario utilizzare la chiave a brugola fornita in dotazione.

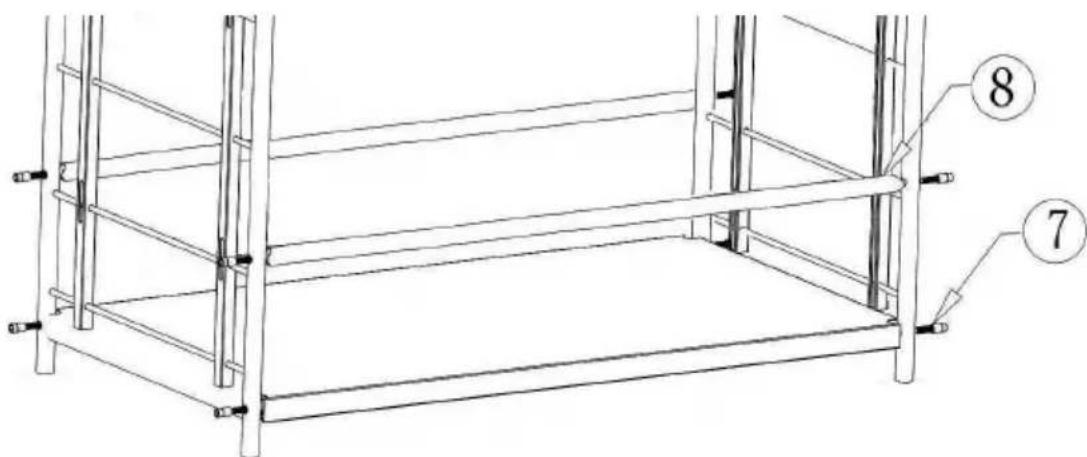

1. Iniziare il montaggio del carrello dal ripiano inferiore. Collocare gli elementi laterali nelle scanalature presso il ripiano inferiore ed avvitarli utilizzando 4 bulloni M8x40. Non stringere i bulloni con troppa forza, in modo tale da consentire un facile montaggio dei traversi (fig. in alto)

2. Successivamente, avvitare ogni traverso agli elementi laterali con 2 bullone M8x40. Ad ogni ripiano a graticola spettano 2 traversi (davanti e dietro) (fig. in alto).

3. Una volta fissati tutti i traversi mediante la chiave a brugola, completare l'avvitamento del bullone presso il ripiano inferiore.

4. Collocare il carrello su un lato e montare le rotelle sterzanti agli elementi laterali. Prima di avvitare le rotelle ai supporti degli elementi laterali, collocare i paraurti sopra alle rotelle. Si consiglia di collocare le rotelle sterzanti sul lato posteriore del carrello.

5. Posizionare il carrello sulle rotelle e verificare la sua stabilità. Per livellare il carrello, avvitare o svitare le rotelle sterzanti.

6. Successivamente, collocare sul carrello i 4 ripiani a graticola destinati alle casse di bevande.

7. A tal fine, gli agganci dei ripiani a graticola dovranno essere inseriti nelle guide degli elementi laterali. Accertarsi che i ripiani a graticola siano collocati sui traversi degli elementi laterali sia sulla parte anteriore e su quella posteriore (fig. a destra).

Indicazioni per l'utente

Una volta che il carrello sarà stato trasportato presso il luogo richiesto, bloccare le rotelle sterzanti utilizzando i freni, in modo tale che il carrello non sia spostato casualmente o rovesciato.
Collocare casse di dimensioni adeguate sul carrello (punto "Descrizione del prodotto").
Il carrello andrà pulito con un panno morbido ed umido. Non utilizzare mai detergenti a granuli grossi che possano graffiare le superfici del carrello.

Germania Fax: [phone]
