TGK400 - Wózek transportowy BARTSCHER - Bezpłatna instrukcja obsługi

Typ produktu	Wózek transportowy do skrzynek na napoje
Marka	Bartscher
Model	TGK400
Wymiary (dł. × szer. × wys.)	1080 × 570 × 1610 mm
Masa netto	35,0 kg
Maksymalne obciążenie użytkowe	120 kg
Materiał	Stal chromowo-niklowa
Liczba półek	4 półki druciane
Wymiary półek	1000 × 360 mm
Odstęp między półkami	345 mm
Typ kółek	4 kółka skrętne, opona gumowa, ∅ 125 mm
Kółka z hamulcem	2 kółka (umieszczone z tyłu)
Pojemność na półkę	2 skrzynki standardowe 400×300 mm lub 3 skrzynki 300×200 mm
Montaż	Wymaga montażu przez dwie osoby, w zestawie klucz imbusowy
Konserwacja	Czyścić miękką, wilgotną szmatką; nie używać środków ściernych
Zasady bezpieczeństwa	Zablokować hamulce podczas postoju; ładować tylko odpowiednie skrzynki
Możliwość naprawy	Dostępne części zamienne: kółka, półki, śruby (M8×40)
Akcesoria w zestawie	Klucz imbusowy, osłony kółek, śruby, drążki
Numer artykułu	300084

Często zadawane pytania - TGK400 BARTSCHER

Jak zamontować wózek TGK400?

Montaż należy przeprowadzić w dwie osoby. Rozpocznij od przykręcenia wsporników bocznych do dolnej półki za pomocą śrub M8x40 (nie dokręcaj zbyt mocno). Następnie zamontuj drążki na każdym wsporniku, a następnie dokręć wszystkie śruby. Zamontuj kółka skrętne z osłonami, najlepiej hamulce z tyłu. Na koniec umieść półki druciane, wkładając ich haczyki w wycięcia wsporników.

Jaka jest maksymalna ładowność wózka?

Maksymalne obciążenie użytkowe wynosi około 120 kg, rozłożone na 4 półkach.

Jak czyścić wózek?

Użyj miękkiej, wilgotnej szmatki. Nigdy nie używaj szorstkich ani ściernych środków czyszczących, które mogą porysować powierzchnie ze stali chromowo-niklowej.

Jakie skrzynki można umieścić na wózku?

Każda półka (1000×360 mm) może pomieścić 2 skrzynki standardowe 400×300 mm lub 3 skrzynki 300×200 mm. Należy używać tylko odpowiednich skrzynek na napoje.

Jak zablokować kółka?

Dwa tylne kółka skrętne są wyposażone w hamulce. Opuść dźwignie hamulców, aby zablokować wózek i zapobiec przypadkowemu przemieszczeniu.

Jakie są wymiary wózka?

Wymiary to 1080 mm szerokości, 570 mm głębokości i 1610 mm wysokości.

Czy wózek jest dostarczany w stanie zmontowanym?

Nie, wózek jest dostarczany w zestawie do samodzielnego montażu. Montaż jest prosty i wymaga jedynie dołączonego klucza imbusowego. Zaleca się przeprowadzenie go w dwie osoby.

Czy mogę wymienić kółka?

Tak, kółka skrętne są przykręcone do wsporników bocznych. Można je odkręcić i wymienić. Osłony należy ponownie założyć.

Jak wypoziomować wózek?

Po zamontowaniu kółek sprawdź stabilność. Aby wypoziomować, dokręć lub poluzuj nieco kółka skrętne, aż wózek będzie stabilny.

Z jakiego materiału wykonany jest wózek?

Wózek wykonany jest ze stali chromowo-niklowej, co czyni go wytrzymałym i łatwym w czyszczeniu.

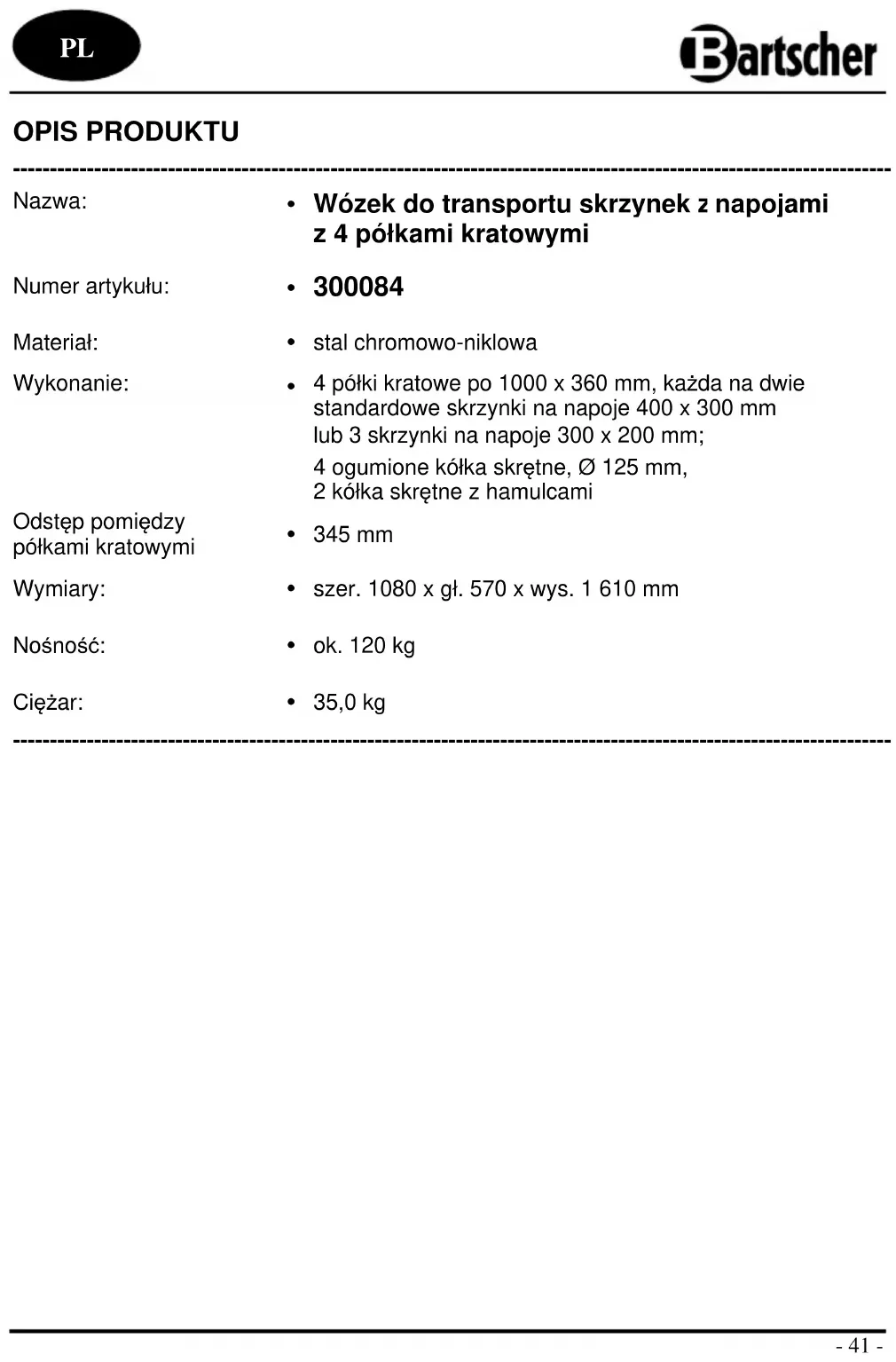

INSTRUKCJA OBSŁUGI TGK400 BARTSCHER

- Wózek do transportu skrzynek z napojami z 4 półkami kratowymi

Numer artykułu:

• 300084

Material:

• stal chromowo-niklowa

Wykonanie:

- 4 półki kratowe po 1000 x 360 mm, każda na dwie standardowe skrzynki na napoje 400 x 300 mm lub 3 skrzynki na napoje 300 x 200 mm; 4 ogumione kółka skrętne, ∅ 125 mm, 2 kółka skrętne z hamulcami

Odstęp pomiędzy półkami kratowymi

- 345 mm

Wymiary:

• szer. 1080 x gł. 570 x wys. 1 610 mm

Nośność:

- ok. 120 ~kg

Cieżar:

• 35,0 kg

Zakres dostawy/opis techniczny

① 1 x dolna półka
② 2 x część boczna
③ 4 x półka kratowa
④ 2 x kółko skrętne z hamulcem
⑤ 2 x kółko skrętne bez hamulca
⑥ 4 x zderzak do kółek skrętnych
⑦ 20 x śruba M8x40
⑧ 8 x poprzeczka
⑨ 1 x klucz imbusowy

Instrukcja montażu

1. Najpierw należy rozpakować poszczególne części i sprawdzić dostarczone elementy pod kątem kompletności. Zutylizować cały materiał opakowaniowy.
2. Zmontować wózek do transportu skrzynek na napoje na podstawie poniższych wskazówek i rysunków. Dla ułatwienia, prace montażowe powinny wykonywać dwie osoby. Podczas montażu należy używać dostarczonego klucza imbusowego.

1. Montaż wózka transportowego należy rozpocząć od dolnej półki. Części boczne należy umieścić w wycięciach w dolnej półce i przykręcić je do półki za pomocą 4 śrub M8x40. Śrub nie należy zbyt mocno dokręcać, aby możliwy był łatwiejszy montaż poprzeczek (rys. u góry).

2. Następnie każdą poprzeczkę przykręcić do części bocznych za pomocą 2 śrub M8x40. Na każdą półkę kratową przypadają 2 poprzeczki (z przodu i z tyłu) (rys. u góry).

3. Po zamocowaniu wszystkich poprzeczek, za pomocą klucza imbusowego, dokręcić śruby przy dolnej półce.

4. Położyć wózek transportowy na boku i zamontować kółka skrętne do części bocznych. Przed wkręceniem kółek w przewidziane wsporniki części bocznych, nad kółkami należy umieścić zderzaki. Preferencyjnie, kółka skrętne z hamulcami powinny być umieszczone z tyłu.

5. Ustawić wózek transportowy na kółkach i sprawdzić jego stabilność. W celu wypoziomowania wózka należy wkręcać lub wykręcać kółka skrętne.

6. Następnie umieścić na wózku 4 półki kratowe na skrzynki z napojami.

7. W tym celu zaczepy półek kratowych należy umieścić w prowadnicach części bocznych. Należy zwrócić uwagę na to, aby półki kratowe stabilnie były umieszczone na przewidzianych poprzeczkach części bocznych zarówno z przodu, jak i z tyłu (rys. po prawej).

Wskazówki dla użytkownika

Gdy wózek zostanie przemieszczony do żądanego miejsca, należy zablokować kółka skrętne za pomocą hamulców, aby wózek nie został przypadkowo przesunięty lub przewrócony.
Na wózku należy umieszczać odpowiednie skrzynki na napoje (punkt „Opis produktu”).
Wózek należy czyścić za pomocą miękkiej wilgotnej ściereczki. Nigdy nie należy stosować gruboziarnistych środków czyszczących, które mogą porysować powierzchnie wózka.
