Ürün Tipi	Ofis Rafı
Marka	Bartscher
Model	601151
Malzeme	Krom Çelik
Raf Sayısı	4
Boyutlar (G x D x Y)	750 x 350 x 1520 mm
Net Ağırlık	10,3 kg
Toplam Yük Kapasitesi	150 kg (düzenli dağılım)
Raf Yükseklik Ayarı	Evet, plastik koniler ile
Montaj Tipi	Geçmeli sistem, kolay montaj
Ayarlanabilir Ayaklar	Evet, dengeleme için
Bakım ve Temizlik	Yumuşak ve nemli bez, aşındırıcı veya kostik temizleyiciler kullanmayın
Güvenlik	Maksimum yükü aşmayın, doğru şekilde monte edin
Yedek Parçalar	Raflar, direkler, montaj konileri, ayaklar. Referanslar kılavuzda mevcuttur.
Onarılabilirlik	Yedek parçaların değiştirilmesiyle onarılabilir
Genel Bilgiler	Bartscher GmbH, Almanya tarafından üretilmiştir. Kılavuz 13 dilde mevcuttur.

Sık sorulan sorular - 601151 BARTSCHER

Bartscher 601151 rafının boyutları nedir?

Boyutlar 750 mm genişlik, 350 mm derinlik ve 1520 mm yüksekliktir.

Maksimum yük kapasitesi nedir?

Toplam yük kapasitesi raflara düzenli dağılımla 150 kg'dır.

Bu model kaç rafa sahiptir?

Yüksekliği ayarlanabilir 4 raf ile birlikte gelir.

Raf nasıl monte edilir?

Önce iki parçayı vidalayarak direkleri birleştirin. Ardından plastik konileri direklerdeki oluklara takın, sonra rafları direklerin üzerine kaydırarak ve sıkıca bastırarak geçirin.

Rafların yüksekliği ayarlanabilir mi?

Evet, raflar plastik koniler sayesinde yükseklik ayarlıdır. Alt raf maksimum yerden 15 cm yüksekte monte edilmelidir.

Raf nasıl temizlenir?

Düzenli olarak yumuşak ve nemli bir bezle temizleyin, ardından iyice silin. Kostik veya aşındırıcı ürünler kullanmayın.

Raf ayarlanabilir ayaklarla mı geliyor?

Evet, direklerin alt kısımlarındaki ayaklar rafı dengelemek için yükseklik ayarlıdır.

Rafın malzemesi nedir?

Malzeme krom çeliktir, bu da iyi dayanıklılık ve parlak bir görünüm sağlar.

Sert temizleyiciler kullanabilir miyim?

Hayır, krom yüzeye zarar verebilecek kostik maddelerden veya aşındırıcı temizleyicilerden kaçının.

Yedek parçaları nerede bulabilirim?

Raflar, direkler ve koniler gibi parçalar üreticiden temin edilebilir. Parça kodları için kılavuza bakın.

KULLANIM KILAVUZU 601151 BARTSCHER

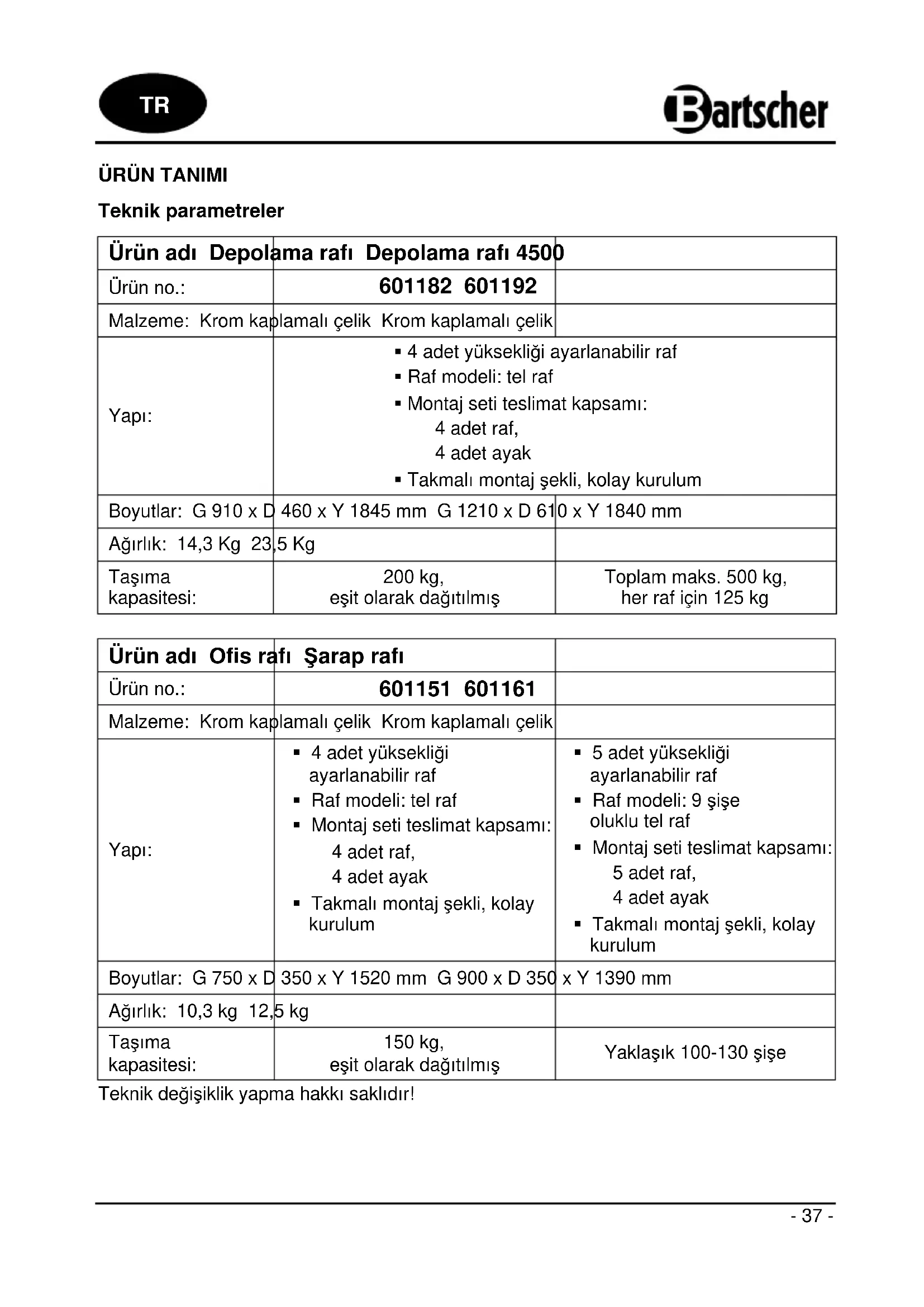

Ürün adı Depolama rafı Depolama rafı 4500
Ürün no.:	601182 601192
Malzeme: Krom kaplamalı çelik Krom kaplamalı çelik
Yapı:	4 adet yüksekliği ayarlanabilir rafRaf modeli: tel rafMontaj seti teslimat kapsamı:4 adet raf,4 adet ayakTakmalı montaj şekli, kolay kurulum
Boyutlar: G 910 x D	460 x Y 1845 mm G 1210 x D 61	0 x Y 1840 mm
Ağırlık: 14,3 Kg 23,5 Kg
Taşımakapasitesi:	200 kg,eşit olarak dağıtılmış	Toplam maks. 500 kg,her raf için 125 kg

Ürün adı Ofis rafi Şarap rafi
Ürün no.:	601151 601161
Malzeme: Krom kaplamalı çelik Krom kaplamalı çelik
Yapı:	4 adet yüksekliği ayarlanabilir rafRaf modeli: tel rafMontaj seti teslimat kapsamı: 4 adet raf, 4 adet ayakTakmalı montaj şekli, kolay kurulum	5 adet yüksekliği ayarlanabilir rafRaf modeli: 9 şişe oluklu tel rafMontaj seti teslimat kapsamı: 5 adet raf, 4 adet ayakTakmalı montaj şekli, kolay kurulum
Boyutlar: G 750 x D	350 x Y 1520 mm G 900 x D 350	x Y 1390 mm
Ağırlık: 10,3 kg 12,5 kg
Taşıma kapasitesi:	150 kg, eşit olarak dağıtılmış	Yaklaşık 100-130 şişe

Teknik değişiklik yapma hakkı saklıdır!

Parça listesi / teslimat kapsamı

1 Ayak (4)
2 Ayak parçalarını bağlamak için bağlantı parçası (4)
3 Raf (4 veya 5)
4 Plastik mandallar (16 lub 20)
5 Raf yüksekliği ayarlanabilir ayaklar (4)

Raflar (5)
Ürün-no.: 601161
Her biri 9 şişe oluklu

MONTAJ

Ayak montajı

1) Her 4 adet raf ayağı iki parçalı olup ayağın bir tarafına monte edilen dişli bağlantı parçası ile birbirine bağlanmaktadır. Ayağın üst tarafından plastik tapası bulunmaktadır. Alt tarafından bulunan ayarlayıcı ile raf yüksekliği ayarlanabilir. Ayağın iki parçası saat yönüne doğru döndürülerek birbirine bağlanmalıdır. Bağlama işlemi zorlu ise dişli bağlantı parçasının düzgün monte edilip edilmediği kontrol edilmelidir.

Raf montaji

2) İlk olarak ayaklara en alt raf monte edilmelidir. Alt rafın zeminden en fazla 15 cm'lik yükseklikte monte edilmesi tavsiye edilmektedir. Plastik mandallar istenen yükseklikte oluklara yerleştirilmelidir. Daha dar olan taraf yukarıya doğru, daha kalın olan taraf ise aşağıya doğru yerleştirilmelidir.

3) Raf hafifçe yana eğilmeli ve dört ayağın üst parçaları (plastik tapalar) raf ayaklarından plastik mandallara kadar geçirilmelidir.

4) Raf dikey yerleştirilmelidir. Rafın plastik mandallarının düzgün oturtturulduğundan emin olmak için kenarlarından basılmalıdır.

5) 4 adet plastik mandal istenen yükseklikte monte edilmelidir. Raf üst taraftaki ayaklardan geçirilip plastik mandallara oturtulmalı ve iyice basılmalıdır.
6) 5) montaj aşaması sonraki raflar için tekrarlanmalıdır.
7) Raf yüksekliğini ayarlamak (dengelemek) için ayakların alt tarafından bulunan mekanizmalar kullanılmalıdır.

Raf kullanıma hazırlır.

İpucu: Daha kolay montaj için kauçuk kaplamalı çekiç kullanılabilir.

Temizlik

- Raf düzenli olarak yumuşak, nemli bez ile özenle silinip temizlenmelidir.

DİKKAT!

Rafın krom kaplamalı yüzeylerine zarar verebilecek aşındırıcı temizlik maddeler kullanılmamalıdır.

Bartscher GmbH
