MANUAL DE UTILIZADOR 601151 BARTSCHER

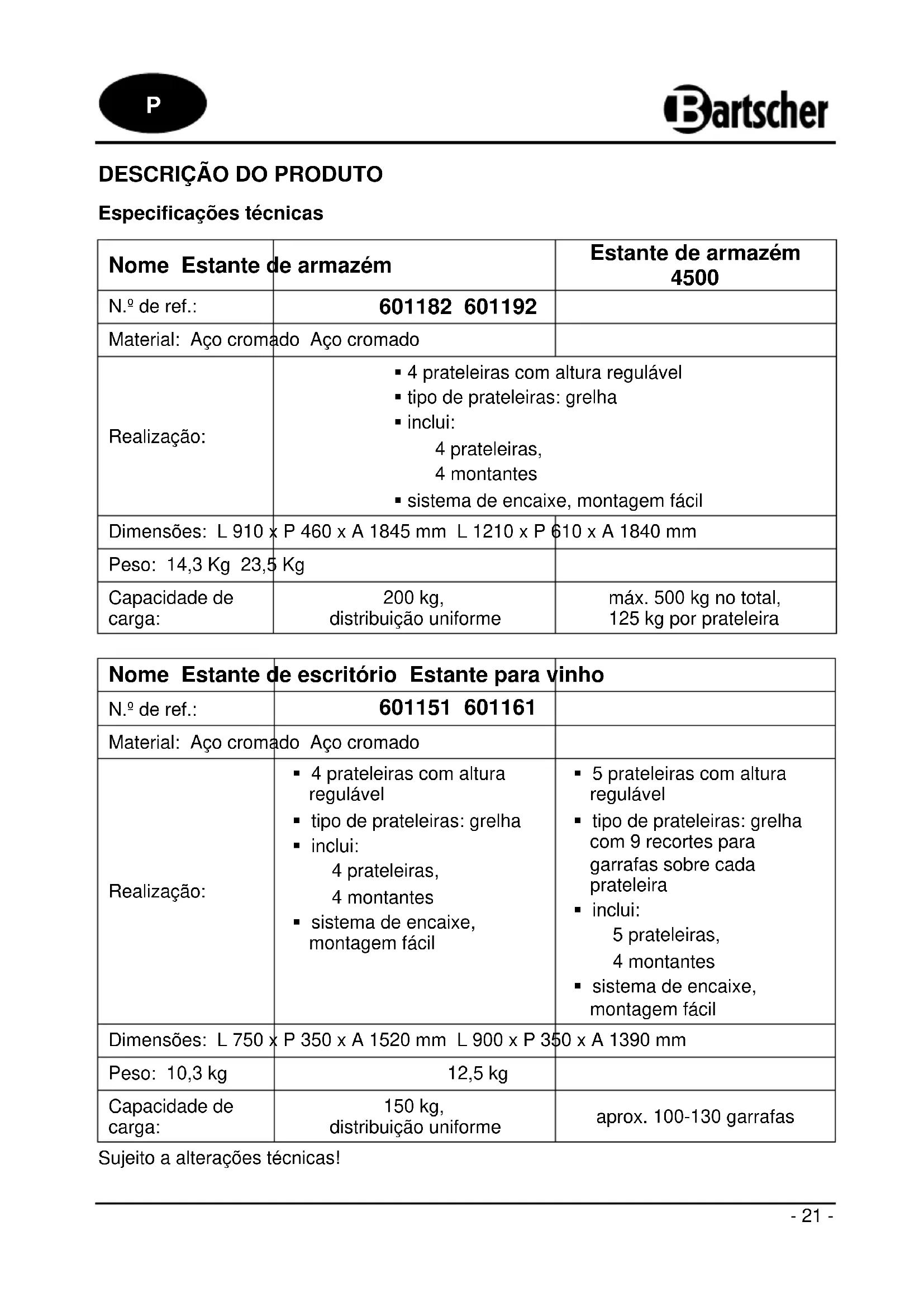

DESCRIÇÃO DO PRODUTO

Especificações técnicas

Nome Estante de armazém	Estante de armazém 4500
N.º de ref.:	601182 601192
Material: Aço cromado Aço cromado
Realização:	▪ 4 prateleiras com altura regulável▪ tipo de prateleiras: grelha▪ inclui:4 prateleiras,4 montantes▪ sistema de encaixe, montagem fácil
Dimensões: L 910 x P 460 x A 1845 mm L 1210 x P 610 x A 1840 mm
Peso: 14,3 Kg 23,5 Kg
Capacidade de carga:	200 kg,distribuição uniforme	máx. 500 kg no total,125 kg por prateleira

Nome Estante de escritório Estante para vinho
N.º de ref.:	601151 601161
Material: Aço cromado	Aço cromado
Realização:	4 prateleiras com altura reguláveltipo de prateleiras: grelhainclui:4 prateleiras,4 montantessistema de encaixe,montagem fácil	5 prateleiras com altura reguláveltipo de prateleiras: grelha com 9 recortes para garrafas sobre cada prateleirainclui:5 prateleiras,4 montantessistema de encaixe,montagem fácil
Dimensões: L 750 x P 350 x A 1520 mm L 900 x P 350 x A 1390 mm
Peso: 10,3 kg	12,5 kg
Capacidade de carga:	150 kg,distribuição uniforme	aprox. 100-130 garrafas

Sujeito a alterações técnicas!

Lista de peças / âmbito de entrega

1 2 3 4 5

Prateleiras (5)
N.º de ref.: 601161
Cada uma com 9 recortes
para garrafas

1 Montante (4)
2 Ligação para os elementos do montante (4)
3 Prateleira (4 ou 5)
4 Fecho de plástico (16 ou 20)
5 Pés da estante com altura regulável (nivelamento) (4)

MONTAGEM

Fixação dos montantes

1) Todos os montantes são formados por duas partes e devem ser juntos com as ligações com rosca que foram aparafusadas a uma das duas partes do montante. A parte superior do montante está equipada com uma peça de plástico em cima, a parte de baixo permite regular a altura junto do chão.

Aperte ambas as partes do montante uma à outra no sentido dos ponteiros do relógio. Se não for possível ligar ambas as partes do montante, verifique se ambas as roscas foram devidamente encaixadas.

Fixação da prateleira

2) Monte como primeira a prateleira de baixo. Recomenda-se fixar a prateleira de baixo a uma altura não superior a 15 cm do chão.

Fecha os fechos cónicos de plástico sobre as cavidades nos montantes, de modo a que a ponta mais estreita dos fechos esteja direcionada para cima, a ponta mais larga direcionada para baixo.

3) Incline a prateleira ligeiramente para o lado e insira as partes superiores dos quatro montantes (com os tempões de plástico) pelas aberturas nos cantos das prateleiras, até aos fechos de plástico.

4) Posicione a estante verticalmente. Pressione a prateleira com força nos cantos, para se certificar de que a prateleira foi bem inserida nos fechos.

5) Monte sobre a altura desejada 4 fechos de plástico para a seguinte prateleira. Deslize a prateleira por cima sobre os montantes até aos fechos de plástico e aperte com força.
6) Repita o passo 5) no caso das seguintes prateleiras.
7) Para igualar a altura (nivelar) da estante, aperte ou desaperte os pés nas partes de baixo dos montantes.

Nota: pode usar um martelo de borracha para facilitar a montagem.

Limpeza

- Limpe a estante regularmente com um pano macio e húmido, no final seque bem.

CUIDADO!

Nunca aplique produtos de limpeza abrasivos ou corrosivos que possam danificar a superfície cromada da estante.

Bartscher GmbH

Alemanha Fax: [phone]
