GEBRUIKSAANWIJZING 601151 BARTSCHER

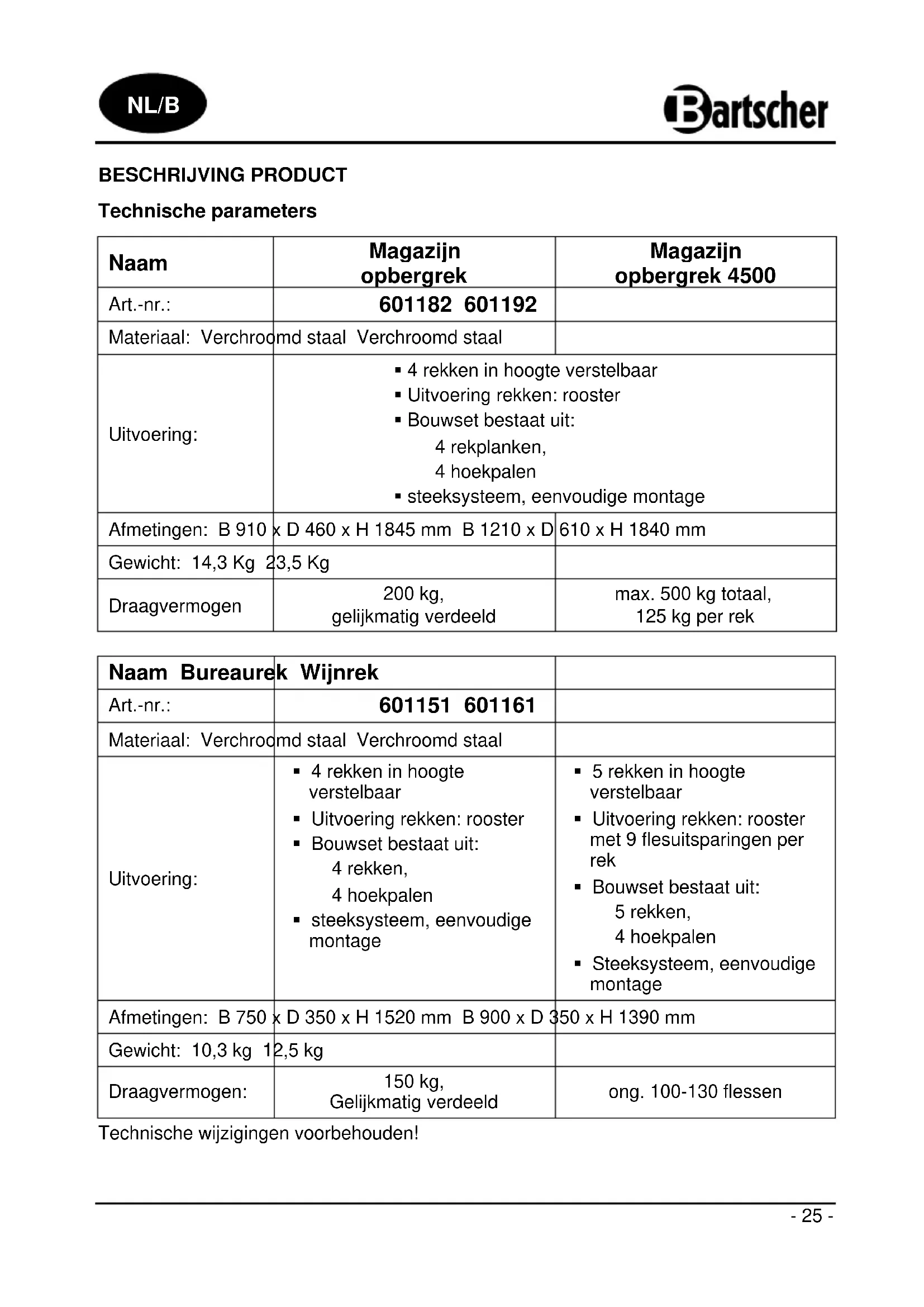

| Naam | Magazijn opbergrek | Magazijn opbergrek 4500 |
| Art.-nr.: | 601182 601192 | |
| Materiaal: Verchroomd staal Verchroomd staal | ||
| Uitvoering: | 4 rekken in hoogte verstelbaarUitvoering rekken: roosterBouwset bestaat uit:4 rekplanken,4 hoekpalensteeksysteem, eenvoudige montage | |
| Afmetingen: B 910 x D 460 x H 1845 mm B 1210 x D | 610 x H 1840 mm | |
| Gewicht: 14,3 Kg 23,5 Kg | ||
| Draagvermogen | 200 kg,gelijkmatig verdeeld | max. 500 kg totaal,125 kg per rek |
| Naam Bureaurek Wijnrek | ||
| Art.-nr.: | 601151 601161 | |
| Materiaal: Verchroomd staal Verchroomd staal | ||
| Uitvoering: | 4 rekken in hoogte verstelbaarUitvoering rekken: roosterBouwset bestaat uit:4 rekken,4 hoekpalensteeksysteem, eenvoudige montage | 5 rekken in hoogte verstelbaarUitvoering rekken: rooster met 9 flesuitsparingen per rekBouwset bestaat uit:5 rekken,4 hoekpalenSteeksysteem, eenvoudige montage |
| Afmetingen: B 750 x D 350 x H 1520 mm B 900 x D 350 x H 1390 mm | ||
| Gewicht: 10,3 kg 12,5 kg | ||
| Draagvermogen: | 150 kg,Gelijkmatig verdeeld | ong. 100-130 flessen |
Technische wijzigingen voorbehouden!
Onderdelenlijst / reikwijdte van de levering
Rek (5)
Art.-nr.: 601161
Elk met 9 flesuitsparingen
voor flessen
1 Hoekpaal (4)
2 Koppelelementen hoekpaal (4)
3 Rek (4 of 5)
4 Kunststof klemmen (16 of 20)
5 Poten om de hoogte in te stellen (nivellering) rek (4)
MONTAGE
Montage van de hoekpalen
1) Elk van de 4 hoekpalen bestaat uit 2 delen die aan elkaar moeten worden gedraaid met behulp van het koppelelement met schroefdraad die aan één van de twee delen van de hoekpaal moet worden gedraaid.
Het bovenste deel van de hoekpaal heeft aan de bovenkant een kunststof bedekking, het onderste deel van de hoekpaal heeft aan de onderkant de mogelijkheid om in hoogte te verstellen.
De twee delen van de hoekpaal samen draaien volgens de richting van de wijzers van de klok. Als beide delen van de hoekpaal niet gemakkelijk kunnen worden verenigd, controleer dan of op de juiste manier de beide schroefdraaddelen zijn aangebracht.

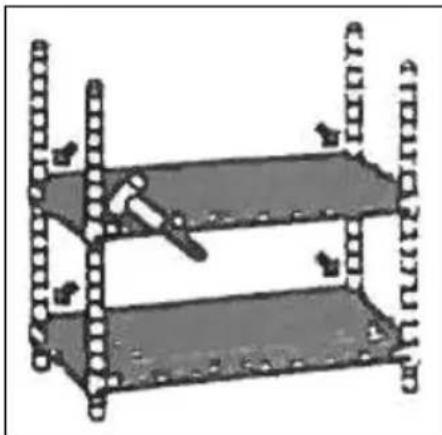

Bevestiging van de rekken
2) Als eerste het onderste rek monteren aan de hoekpalen. Het wordt aanbevolen om het onderste rek niet hoger dan 15 cm boven de vloer te monteren.
Op de gewenste hoogte de conische kunststof klemmen op zo'n manier in de gleuven van de hoekpaal klemmen dat het smalste einde van de klemmen omhoog wijst en het dikste einde naar beneden.
3) Het rek voorzichtig opzij buigen en de bovenste delen van de vier hoekpalen (met de kunststof bedekkingen) door de openingen in de hoeken van het rek tot de kunststof klemmen schuiven.
4) Het rek rechtop neerzetten. Het rek stevig in de hoeken aandrukken om er zeker van te zijn dat het rek stevig op de kunststof klemmen ligt.
5) Bevestig op de gewenste hoogte de 4 koppelelementen voor het volgende rek. Het rek van bovenaf over de hoekpalen naar beneden schuiven tot de kunststof koppelelementen en opnieuw stevig aandrukken.
6) Herhaal stap 5) bij de volgende rekken.
7) Om de hoogte in te stellen (nivelleren) de poten aan de onderkant van het rek in- of uitdraaien.
Het rek is volledig opgebouwd.
Aanwijzing: de montage kan worden vergemakkelijkt met een rubberen hamer.
Reiniging
- Het rek dient regelmatig te worden gereinigd met behulp van een zacht, vochtig doekje en vervolgens zorgvuldig worden drooggewreven.
VOORZICHTIG!
Nooit bijtende of schurende reinigingsmiddelen gebruiken die het verchroomde oppervlak van het rek kunnen beschadigen.
Bartscher GmbH
Duitsland Fax: +49 (0) 5258 971-120
