Producttype	Magazijnrek
Referentie (Code-Nr.)	601192
Merk	Bartscher
Materiaal	Verchroomd staal
Aantal legborden	4 in hoogte verstelbare legborden
Uitvoering legborden	Draadrooster
Afmetingen (B x D x H)	1210 x 610 x 1840 mm
Gewicht	23,5 kg
Totale draagcapaciteit	500 kg (max 125 kg per legbord)
Montagetype	Steek systeem, eenvoudige montage
Inhoud van de set	4 legborden, 4 hoekpijlers, montagekegels, nivelleerpoten
Hoogte verstelbare legborden	Ja, via kunststof kegels
Verstelbare poten	Ja, voor waterpas stellen
Reiniging	Zachte, vochtige doek, bijtende producten vermijden
Aanbevolen gebruik	Binnengebruik, magazijnopslag

Veelgestelde vragen - 601192 BARTSCHER

Wat zijn de afmetingen van het Bartscher 601192 rek?

De afmetingen zijn 1210 mm breed, 610 mm diep en 1840 mm hoog.

Wat is de maximale draagcapaciteit?

De totale capaciteit is 500 kg, met een maximum van 125 kg per legbord bij normale belasting.

Wordt het rek als set geleverd?

Ja, het wordt geleverd als set met 4 legborden, 4 hoekpijlers, kunststof montagekegels en nivelleerpoten.

Hoe monteer ik de pijlers?

Elke pijler bestaat uit twee delen die met de klok mee in elkaar worden geschroefd via een schroefdraadverbinding.

Hoe bevestig ik de legborden?

Druk de kunststof kegels in de groeven van de pijlers op de gewenste hoogte, schuif dan het legbord van bovenaf en druk stevig op de hoeken.

Kan de hoogte van de legborden na montage worden aangepast?

Ja, de legborden zijn in hoogte verstelbaar. Verplaats gewoon de kunststof kegels in de groeven van de pijlers.

Hoe reinig ik het rek?

Gebruik een zachte, vochtige doek. Vermijd bijtende of schurende reinigingsmiddelen die het verchroomde oppervlak kunnen beschadigen.

Wat is het gewicht van het rek?

Het gewicht van de set is ongeveer 23,5 kg.

Welke gereedschappen zijn nodig voor de montage?

Er is geen specifiek gereedschap vereist, maar het gebruik van een rubberen hamer kan het in elkaar zetten van de legborden vergemakkelijken.

Is het rek stabiel?

Ja, eenmaal gemonteerd is het stabiel. De verstelbare poten maken het mogelijk om het rek waterpas te zetten op een oneffen vloer.

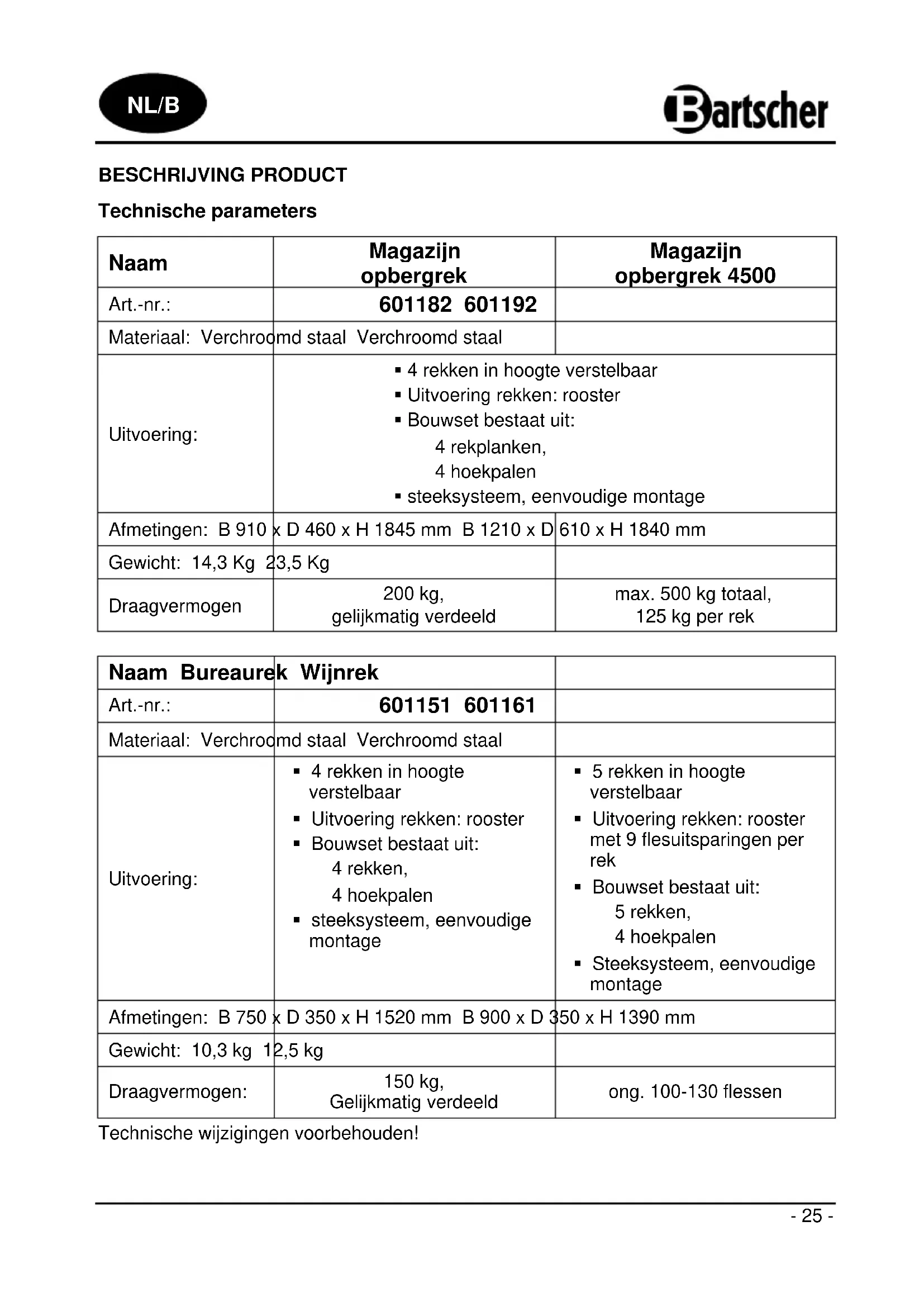

GEBRUIKSAANWIJZING 601192 BARTSCHER

Naam	Magazijn opbergrek	Magazijn opbergrek 4500
Art.-nr.:	601182 601192
Materiaal: Verchroomd staal Verchroomd staal
Uitvoering:	4 rekken in hoogte verstelbaarUitvoering rekken: roosterBouwset bestaat uit:4 rekplanken,4 hoekpalensteeksysteem, eenvoudige montage
Afmetingen: B 910 x D 460 x H 1845 mm B 1210 x D		610 x H 1840 mm
Gewicht: 14,3 Kg 23,5 Kg
Draagvermogen	200 kg,gelijkmatig verdeeld	max. 500 kg totaal,125 kg per rek

Naam Bureaurek Wijnrek
Art.-nr.:	601151 601161
Materiaal: Verchroomd staal Verchroomd staal
Uitvoering:	4 rekken in hoogte verstelbaarUitvoering rekken: roosterBouwset bestaat uit:4 rekken,4 hoekpalensteeksysteem, eenvoudige montage	5 rekken in hoogte verstelbaarUitvoering rekken: rooster met 9 flesuitsparingen per rekBouwset bestaat uit:5 rekken,4 hoekpalenSteeksysteem, eenvoudige montage
Afmetingen: B 750 x D 350 x H 1520 mm B 900 x D 350 x H 1390 mm
Gewicht: 10,3 kg 12,5 kg
Draagvermogen:	150 kg,Gelijkmatig verdeeld	ong. 100-130 flessen

Technische wijzigingen voorbehouden!

Onderdelenlijst / reikwijdte van de levering

Rek (5)
Art.-nr.: 601161
Elk met 9 flesuitsparingen
voor flessen

1 Hoekpaal (4)
2 Koppelelementen hoekpaal (4)
3 Rek (4 of 5)
4 Kunststof klemmen (16 of 20)
5 Poten om de hoogte in te stellen (nivellering) rek (4)

MONTAGE

Montage van de hoekpalen

1) Elk van de 4 hoekpalen bestaat uit 2 delen die aan elkaar moeten worden gedraaid met behulp van het koppelelement met schroefdraad die aan één van de twee delen van de hoekpaal moet worden gedraaid.

Het bovenste deel van de hoekpaal heeft aan de bovenkant een kunststof bedekking, het onderste deel van de hoekpaal heeft aan de onderkant de mogelijkheid om in hoogte te verstellen.

De twee delen van de hoekpaal samen draaien volgens de richting van de wijzers van de klok. Als beide delen van de hoekpaal niet gemakkelijk kunnen worden verenigd, controleer dan of op de juiste manier de beide schroefdraaddelen zijn aangebracht.

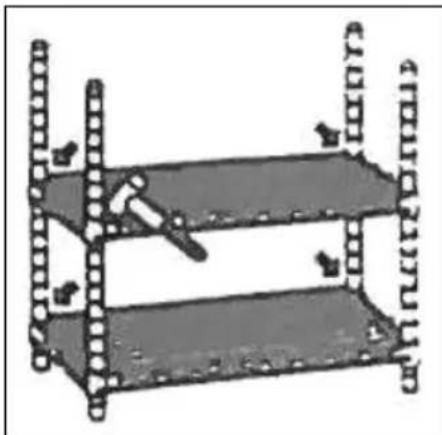

Bevestiging van de rekken

2) Als eerste het onderste rek monteren aan de hoekpalen. Het wordt aanbevolen om het onderste rek niet hoger dan 15 cm boven de vloer te monteren.

Op de gewenste hoogte de conische kunststof klemmen op zo'n manier in de gleuven van de hoekpaal klemmen dat het smalste einde van de klemmen omhoog wijst en het dikste einde naar beneden.

3) Het rek voorzichtig opzij buigen en de bovenste delen van de vier hoekpalen (met de kunststof bedekkingen) door de openingen in de hoeken van het rek tot de kunststof klemmen schuiven.

4) Het rek rechtop neerzetten. Het rek stevig in de hoeken aandrukken om er zeker van te zijn dat het rek stevig op de kunststof klemmen ligt.

5) Bevestig op de gewenste hoogte de 4 koppelelementen voor het volgende rek. Het rek van bovenaf over de hoekpalen naar beneden schuiven tot de kunststof koppelelementen en opnieuw stevig aandrukken.

6) Herhaal stap 5) bij de volgende rekken.

7) Om de hoogte in te stellen (nivelleren) de poten aan de onderkant van het rek in- of uitdraaien.

Het rek is volledig opgebouwd.

Aanwijzing: de montage kan worden vergemakkelijkt met een rubberen hamer.

Reiniging

- Het rek dient regelmatig te worden gereinigd met behulp van een zacht, vochtig doekje en vervolgens zorgvuldig worden drooggewreven.

VOORZICHTIG!

Nooit bijtende of schurende reinigingsmiddelen gebruiken die het verchroomde oppervlak van het rek kunnen beschadigen.

Bartscher GmbH

Duitsland Fax: [phone]
