Produkttyp	Wirtschaftsregal
Artikelnummer (Code-Nr.)	601192
Marke	Bartscher
Material	Verchromter Stahl
Anzahl der Böden	4 höhenverstellbare Böden
Ausführung der Böden	Gitter
Abmessungen (B x T x H)	1210 x 610 x 1840 mm
Gewicht	23,5 kg
Gesamttragfähigkeit	500 kg (max. 125 kg pro Boden)
Montageart	Stecksystem, einfache Montage
Lieferumfang	4 Böden, 4 Eckpfosten, Montagekegel, Nivellierfüße
Höhenverstellung der Böden	Ja, mittels Kunststoffkegeln
Verstellbare Füße	Ja, zum Nivellieren
Reinigung	Weiches, feuchtes Tuch, ätzende Reiniger vermeiden
Empfohlene Verwendung	Innenbereich, Wirtschaftslagerung

Häufig gestellte Fragen - 601192 BARTSCHER

Welche Abmessungen hat das Bartscher-Regal 601192?

Die Abmessungen sind 1210 mm Breite, 610 mm Tiefe und 1840 mm Höhe.

Was ist die maximale Tragfähigkeit?

Die Gesamttragfähigkeit beträgt 500 kg, mit maximal 125 kg pro Boden bei gleichmäßiger Belastung.

Wird das Regal als Bausatz geliefert?

Ja, es wird als Bausatz geliefert, bestehend aus 4 Böden, 4 Eckpfosten, Kunststoff-Montagekegeln und Nivellierfüßen.

Wie werden die Pfosten montiert?

Jeder Pfosten besteht aus zwei Teilen, die über eine Gewindeverbindung im Uhrzeigersinn zusammengeschraubt werden.

Wie werden die Böden befestigt?

Stecken Sie die Kunststoffkegel in die Nuten der Pfosten in der gewünschten Höhe, schieben Sie dann den Boden von oben auf und drücken Sie ihn fest an den Ecken.

Kann die Höhe der Böden nach der Montage angepasst werden?

Ja, die Böden sind höhenverstellbar. Dazu müssen nur die Kunststoffkegel in den Nuten der Pfosten neu positioniert werden.

Wie reinigt man das Regal?

Verwenden Sie ein weiches, feuchtes Tuch. Vermeiden Sie ätzende oder scheuernde Reinigungsmittel, die die verchromte Oberfläche beschädigen könnten.

Wie schwer ist das Regal?

Das Gewicht des gesamten Regals beträgt etwa 23,5 kg.

Welche Werkzeuge werden für die Montage benötigt?

Es werden keine speziellen Werkzeuge benötigt, aber die Verwendung eines Gummihammers kann das Einrasten der Böden erleichtern.

Ist das Regal stabil?

Ja, nach der Montage ist es stabil. Die verstellbaren Füße ermöglichen das Nivellieren des Regals auf unebenem Boden.

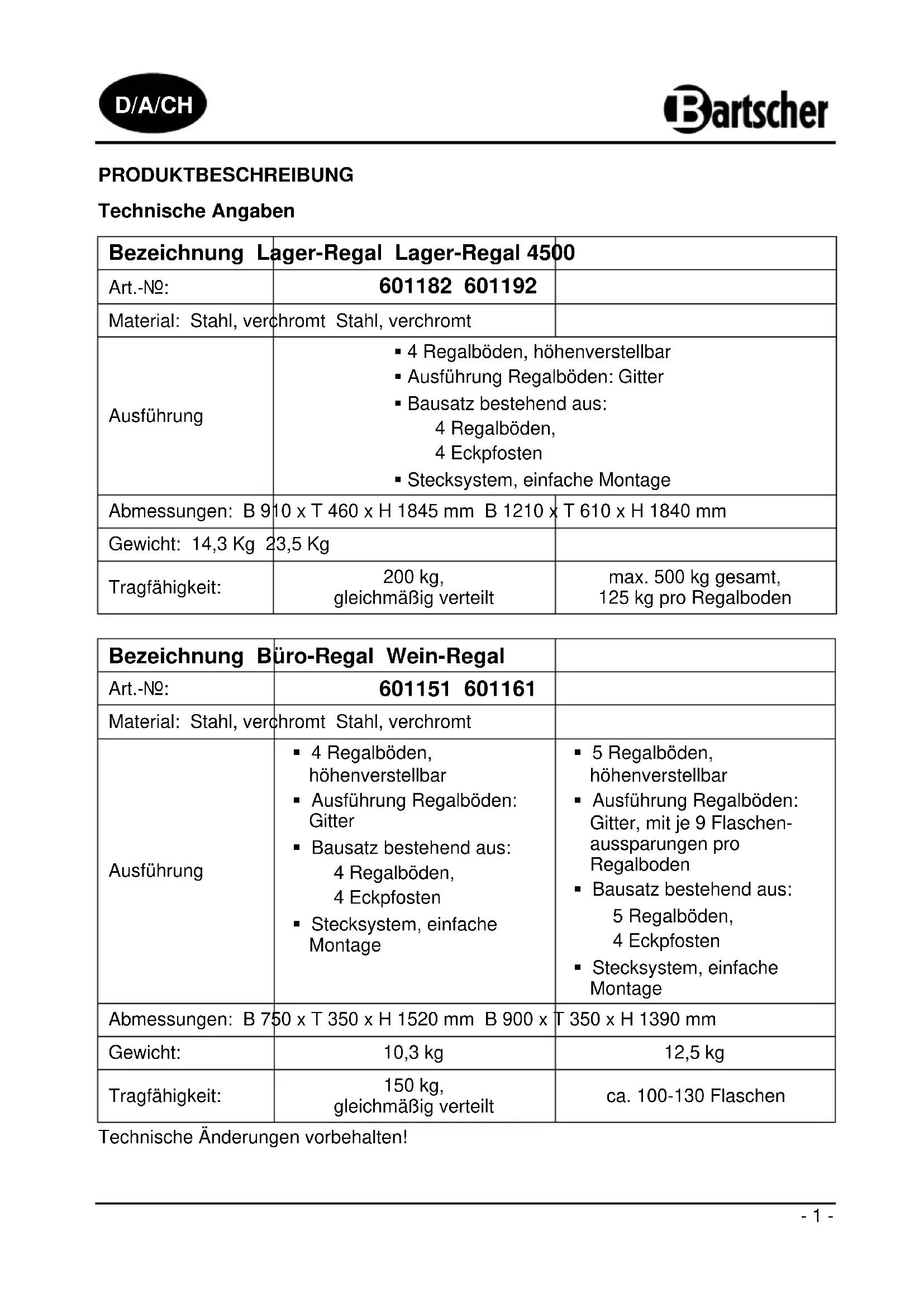

BEDIENUNGSANLEITUNG 601192 BARTSCHER

Bezeichnung Lager-Regal Lager-Regal 4500
Art.-No:	601182 601192
Material: Stahl, verchromt Stahl, verchromt
Ausführung	4 Regalböden, höhenverstellbarAusführung Regalböden: GitterBausatz bestehend aus:4 Regalböden,4 EckpfostenStecksystem, einfache Montage
Abmessungen: B 910 x T 460 x H 1845 mm B 1210 x T 610 x H 1840 mm
Gewicht: 14,3 Kg 23,5 Kg
Tragfähigkeit:	200 kg,gleichmäßig verteilt	max. 500 kg gesamt,125 kg pro Regalboden

Bezeichnung Büro-Regal Wein-Regal
Art.-No:	601151 601161
Material: Stahl, verchromt Stahl, verchromt
Ausführung	4 Regalböden,höhenverstellbarAusführung Regalböden:GitterBausatz bestehend aus:4 Regalböden,4 EckpfostenStecksystem, einfache Montage	5 Regalböden,höhenverstellbarAusführung Regalböden:Gitter, mit je 9 Flaschen-aussparungen pro RegalbodenBausatz bestehend aus:5 Regalböden,4 EckpfostenStecksystem, einfache Montage
Abmessungen: B 750 x T 350 x H 1520 mm B 900 x T 350 x H 1390 mm
Gewicht:	10,3 kg	12,5 kg
Tragfähigkeit:	150 kg,gleichmäßig verteilt	ca. 100-130 Flaschen

Technische Änderungen vorbehalten!

Teileübersicht / Lieferumfang

1 Eckpfosten (4)
2 Verbindungsstück Eckpfostenteile (4)
3 Regalboden (4 bzw. 5)
4 Plastikriegel (16 bzw. 20)
5 Füße zur Nievellierung des Regals (4)

Regalböden (5)
Art.-№: 601161
mit je 9 Flaschenaussparungen

MONTAGE

Zusammenbau der Eckpfosten

1) Alle vier Eckpfosten bestehen aus zwei Teilen und werden mit Hilfe der Verbindungsstücke mit Gewinde, welche schon jeweils an einem der beiden Eckpfostenteile angeschraubt sind, zusammen geschraubt. Das Oberteil der Eckpfosten hat oben eine Plastikabdeckung, das Unterteil des Eckpfostens ist am Boden mit Füßen zur Nivellierung versehen. Die beiden Eckpfostenteile im Uhrzeigersinn handfest zusammenschrauben. Sollten sich die beiden Eckpfostenteile nicht leicht zusammen schrauben lassen, prüfen Sie, ob die beiden Gewindeteile richtig zusammengesetzt sind.

Anbringen des Regalbodens

2) Montieren Sie als erstes den unteren Regalboden an den Eckpfosten. Wir empfehlen diesen Regalboden nicht höher als 15 cm über dem Fußboden anzubringen. Lassen Sie In der gewünschten Höhe die konischen Plastikriegel in die Rillen der Eckpfosten einschnappen, wobei das kleine, verjüngte Ende der Plastikriegel nach oben und das dickere Ende nach unten zeigen sollte.

3) Den Regalboden leicht seitlich kippen und die Oberteile der vier Eckpfosten (mit Plastikabdeckung) durch die Öffnungen an den Ecken im Regalboden bis zu den Plastikriegeln schieben.

4) Richten Sie das Regal auf. Drücken Sie den Regalboden an den Ecken von oben fest herunter, um sicher zu stellen, dass er fest auf den Plastikriegeln aufliegt.

Weiterer Zusammenbau

5) Bringen Sie für den weiteren Regalboden in der (als nächstes) gewünschten Regalbodenhöhe 4 Plastikriegel jeweils an den Eckpfosten an. Lassen Sie den Regalboden von oben über die Eckpfosten bis auf die Plastikriegel herunter gleiten und drücken Sie ihn fest nach unten.
6) Wiederholen Sie Schritt 5) für die weiteren Regalböden.
7) Zum Höhenausgleich (zur Nivellierung) des Regales die Füße an den Unterteilen der Eckpfosten weiter hinein- oder herausdrehen.

Nun ist das Regal komplett zusammengebaut.

Hinweis: Der Gebrauch eines Gummihammers kann die Montage erleichtern.

Reinigung

- Reinigen Sie das Regal regelmäßig mit einem weichen feuchten Tuch und trocknen Sie es anschließend gründlich ab.

VORSICHT!

Benutzen Sie niemals aggressive oder scheuernde Reinigungsmittel, welche die verchromte Oberfläche des Regales beschädigen können.

Bartscher GmbH

Franz-Kleine-Str. 28

33154 Salzkotten Tel.: [phone]

Germany Fax: [phone]

Service-Hotline: [phone]

(14ct/Min. aus dem deutschen Festnetz)

PRODUCT DESCRIPTION

Technical parameters

Franz-Kleine-Str. 28

D-33154 Salzkotten phone: [phone]

Germany fax: [phone]

DESCRIPTION DU PRODUIT

Franz-Kleine-Str. 28

D-33154 Salzkotten Tél.: [phone]

Franz-Kleine-Str. 28

D-33154 Salzkotten Tel.: [phone]

Franz-Kleine-Str. 28

D-33154 Salzkotten Tel.: [phone]

Franz-Kleine-Str. 28

D-33154 Salzkotten Tel.: [phone]

Franz-Kleine-Str. 28

D-33154 Salzkotten Tel.: [phone]

Franz-Kleine-Str. 28

D-33154 Salzkotten Тел.: [phone]

Franz-Kleine-Str. 28

D-33154 Salzkotten Tel.: [phone]

Almanya Fax: [phone]

OPIS PRODUKTU

Franz-Kleine-Str. 28

D-33154 Salzkotten Tel.: [phone]

Franz-Kleine-Str. 28

D-33154 Salzkotten Tel.: [phone]

Njemačka Fax: [phone]

OPIS PROIZVODA

Tehnički parametri

Naziv Skladišni	regal Skladišni regal 4500
Br. artikla:	601182 601192
Materijal: Kromiran	čelik Kromiran čelik
Izvedba:	▪ 4 police podesive visine▪ izvedba polica: rešetka▪ komplet se sastoji od:4 police,4 kutna stupa▪ utični sustav, jednostavna montaža
Dimenzije: Š. 910 x	D. 460 x V. 1845 mm Š. 1210 x D. 610 x V. 1840 mm
Težina: 14,3 kg 23,5 kg
Nosivost:	200 kg,ravnomjerno raspodijeljeno	ukupno maks. 500 kg ,po 125 kg po polici

Naziv Skladišni	regal Regal za vino
Br. artikla:	601151 601161
Materijal: Kromiran	čelik Kromiran čelik
Izvedba:	4 police podesive visineizvedba polica: rešetkakomplet se sastoji od:4 police,4 kutna stupautični sustav, jednostavnamontaža	5 polica podesive visineizvedba polica: rešetka sa 9 udubljenja za boce nasvakoj policikomplet se sastoji od :5 polica,4 kutna stupautični sustav, jednostavnamontaža
Dimenzija: Š. 750 x	D. 350 x V.1520 mm Š. 900 x D.	350 x V. 1390 mm
Težina: 10,3 kg 12	5 kg
Nosivost:	150 kg,ravnomjerno raspodijeljeno	oko 100-130 boca
