Type de produit	Rayonnage d'économat
Référence (Code-No.)	601192
Marque	Bartscher
Matériau	Acier chromé
Nombre de tablettes	4 tablettes réglables en hauteur
Réalisation des tablettes	Grillage
Dimensions (L x P x H)	1210 x 610 x 1840 mm
Poids	23,5 kg
Capacité de charge totale	500 kg (max 125 kg par tablette)
Type de montage	Système à enfichage, assemblage simple
Contenu du kit	4 tablettes, 4 piliers d'angle, cônes d'assemblage, pieds de nivellement
Réglage en hauteur des tablettes	Oui, par cônes en plastique
Pieds réglables	Oui, pour nivellement
Nettoyage	Chiffon doux et humide, éviter produits caustiques
Utilisation recommandée	Intérieur, stockage d'économat

FOIRE AUX QUESTIONS - 601192 BARTSCHER

Quelles sont les dimensions du rayonnage Bartscher 601192 ?

Les dimensions sont 1210 mm de largeur, 610 mm de profondeur et 1840 mm de hauteur.

Quelle est la capacité de charge maximale ?

La capacité totale est de 500 kg, avec un maximum de 125 kg par tablette en charge régulière.

Le rayonnement est-il livré en kit ?

Oui, il est livré en kit comprenant 4 tablettes, 4 piliers d'angle, des cônes d'assemblage en plastique et des pieds de nivellement.

Comment monter les piliers ?

Chaque pilier se compose de deux parties à visser ensemble dans le sens des aiguilles d'une montre via un raccord fileté.

Comment fixer les tablettes ?

Enfoncez les cônes en plastique dans les rainures des piliers à la hauteur souhaitée, puis glissez la tablette par le haut et appuyez fermement sur les angles.

Peut-on ajuster la hauteur des tablettes après montage ?

Oui, les tablettes sont réglables en hauteur. Il suffit de repositionner les cônes en plastique dans les rainures des piliers.

Comment nettoyer le rayonnage ?

Utilisez un chiffon doux et humide. Évitez les nettoyants caustiques ou abrasifs qui pourraient endommager la surface chromée.

Quel est le poids du rayonnage ?

Le poids de l'ensemble est d'environ 23,5 kg.

Quels outils sont nécessaires pour le montage ?

Aucun outil spécifique n'est requis, mais l'utilisation d'un maillet en caoutchouc peut faciliter l'emboîtement des tablettes.

Le rayonnage est-il stable ?

Oui, une fois assemblé, il est stable. Les pieds réglables permettent de niveler le rayonnage sur un sol irrégulier.

MODE D'EMPLOI 601192 BARTSCHER

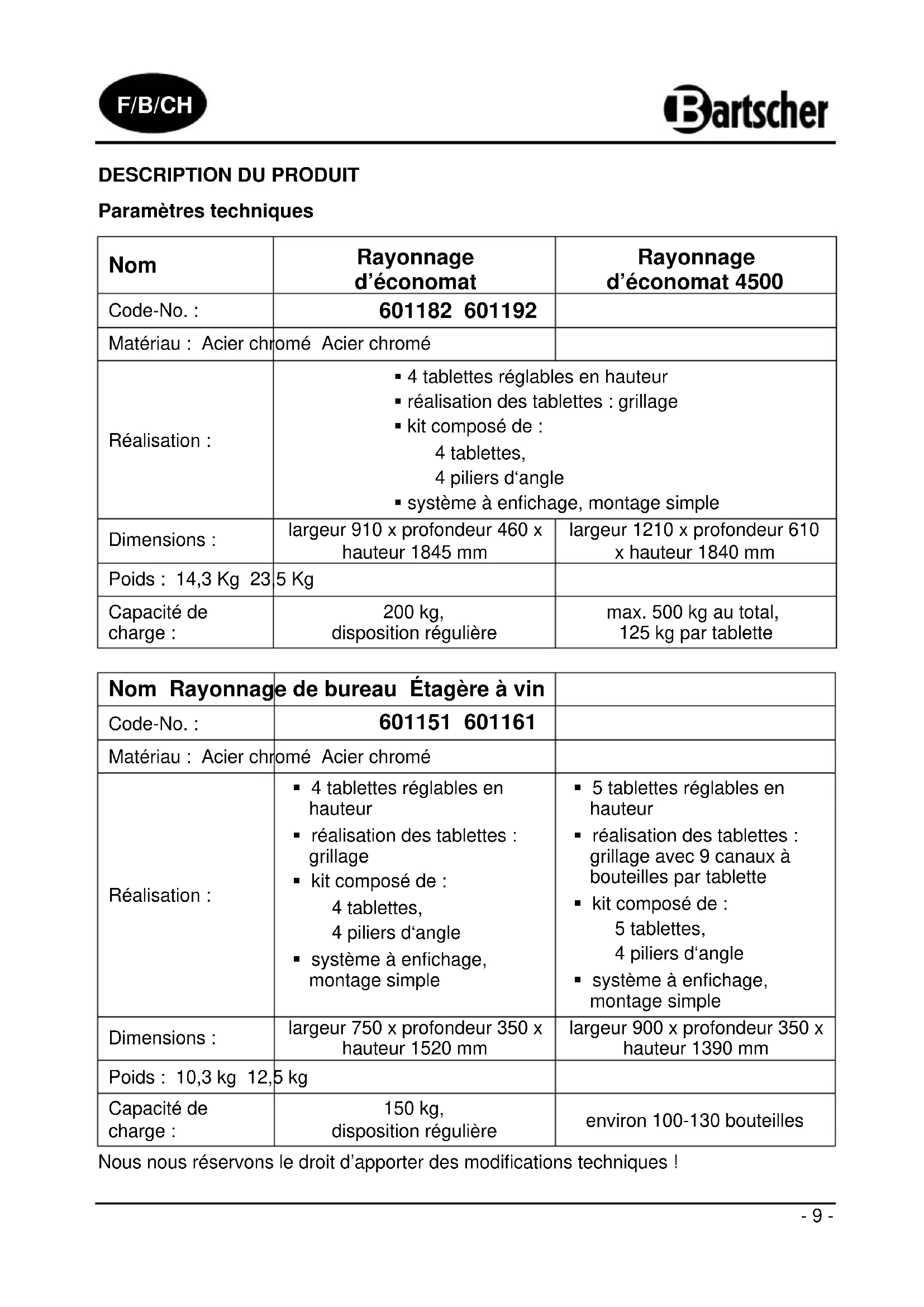

Paramètres techniques

Nom	Rayonnage d’économat	Rayonnage d’économat 4500
Code-No. :	601182 601192
Matériau : Acier chromé	Acier chromé
Réalisation :	4 tablettes réglables en hauteurréalisation des tablettes : grillagekit composé de :4 tablettes,4 piliers d’anglesystème à enfichage, montage simple
Dimensions :	largeur 910 x profondeur 460 xhauteur 1845 mm	largeur 1210 x profondeur 610x hauteur 1840 mm
Poids : 14,3 Kg 23	5 Kg
Capacité de charge :	200 kg,disposition régulière	max. 500 kg au total,125 kg par tablette

Nom Rayonnage de bureau Étagère à vin
Code-No. :	601151 601161
Matériau : Acier chromé Acier chromé
Réalisation :	4 tablettes réglables en hauteurréalisation des tablettes : grillagekit composé de :4 tablettes,4 piliers d'anglesystème à enfichage,montage simple
Dimensions :	largeur 750 x profondeur 350 xhauteur 1520 mm
Poids : 10,3 kg 12,5 kg
Capacité de charge :	150 kg,disposition régulière

Nous nous réservons le droit d'apporter des modifications techniques !

Liste des pièces / éléments fournis

Tablettes (5) Code-No.: 601161 9 canaux à bouteilles chacune

1 Pilier d'angle (4) 2 Raccord des éléments du pilier d'angle (4) 3 Tablette (4 ou 5) 4 Cône d'assemblage en plastique (16 ou 20) 5 Pieds pour le réglage de la hauteur (nivellement) du rayonnage (4)

Montage des piliers

Chacun des quatre piliers se compose de deux parties qui doivent être assemblées à l'aide des raccords filetés vissés à l'une des deux parties du pilier. La partie supérieure du pilier possède un bouchon en plastique, tandis que la partie inférieure peut être réglée en hauteur au niveau du sol. Visser les deux parties du pilier dans le sens des aiguilles d'une montre. Si les deux parties ne peuvent pas être facilement raccordées, vérifier si les deux éléments filetés sont correctement assemblés.

Fixation de la tablette

2) En premier lieu, fixer aux piliers la tablette inférieure. Il est conseillé de monter la tablette inférieure à une hauteur maximale de 15 cm au-dessus du sol. Emboîter les cônes en plastique à la hauteur requise dans les rainures sur les piliers de façon à ce que l'extrémité effilée soit dirigée vers le haut et l'extrémité épaisse vers le bas.

3) Pencher légèrement la tablette vers le côté et passer les parties supérieures des quatre piliers (avec les bouchons en plastique) par les quatre orifices dans les angles de la tablette jusqu'aux cônes en plastique.

4) Placer le rayonnage à la verticale. Appuyer fortement sur les angles de la tablette afin de s'assurer qu'elle est bien fixée sur les cônes en plastique.

5) Fixer à la hauteur voulue les 4 cônes en plastique pour la tablette suivante. Glisser la tablette sur les piliers par le haut et de nouveau appuyer pour bien la fixer sur les cônes en plastique. 6) Répéter l'étape 5) pour les tablettes suivantes. 7) Afin de régler la hauteur (niveler) de la tablette, visser ou dévisser les pieds dans les parties inférieures des piliers.

Le rayonnage est assemblé en entier.

Conseil : L'utilisation d'un maillet en caoutchouc peut faciliter le montage.

Nettoyage

- Nettoyer régulièrement le rayonnage à l'aide d'un chiffon doux et humide, l'essuyer ensuite soigneusement.

Attention!

Ne jamais utiliser des substances caustiques ou des nettoyants rugueux qui pourraient endommager la surface chromée du rayonnage.

Bartscher GmbH

Allemagne Fax: [phone]
