Termék típusa	Gazdasági polcrendszer
Referencia (Cikkszám)	601192
Márka	Bartscher
Anyag	Krómozott acél
Polcok száma	4 db magasságban állítható polc
Polcok kivitele	Rácsos
Méretek (Sz x Mé x Ma)	1210 x 610 x 1840 mm
Súly	23,5 kg
Teljes terhelhetőség	500 kg (max. 125 kg polconként)
Szerelés típusa	Dugaszolható rendszer, egyszerű összeszerelés
A készlet tartalma	4 polc, 4 sarokoszlop, összeszerelő kúpok, szintező lábak
Polcok magasságának állítása	Igen, műanyag kúpokkal
Állítható lábak	Igen, szintezéshez
Tisztítás	Puha, nedves rongy, kerülje a maró anyagokat
Ajánlott felhasználás	Beltéri, gazdasági tárolás

Gyakran ismételt kérdések - 601192 BARTSCHER

Melyek a Bartscher 601192 polcrendszer méretei?

A méretek: 1210 mm szélesség, 610 mm mélység és 1840 mm magasság.

Mi a maximális terhelhetőség?

A teljes terhelhetőség 500 kg, polconként maximum 125 kg normál terhelés mellett.

A polcrendszer készletként érkezik?

Igen, készletként érkezik, amely 4 polcot, 4 sarokoszlopot, műanyag összeszerelő kúpokat és szintező lábakat tartalmaz.

Hogyan kell összeszerelni az oszlopokat?

Minden oszlop két részből áll, amelyeket menetes csatlakozóval az óramutató járásával megegyező irányba kell összecsavarni.

Hogyan rögzítsük a polcokat?

Nyomja be a műanyag kúpokat az oszlopok hornyaiba a kívánt magasságban, majd csúsztassa rá a polcot felülről, és nyomja erősen a sarkokra.

Állítható-e a polcok magassága összeszerelés után?

Igen, a polcok magassága állítható. Elég áthelyezni a műanyag kúpokat az oszlopok hornyaiban.

Hogyan kell tisztítani a polcrendszert?

Használjon puha, nedves rongyot. Kerülje a maró vagy súroló hatású tisztítószereket, amelyek károsíthatják a krómozott felületet.

Mi a polcrendszer súlya?

Az összeszerelt polc súlya kb. 23,5 kg.

Milyen szerszámok szükségesek az összeszereléshez?

Nincs szükség külön szerszámra, de egy gumi kalapács használata megkönnyítheti a polcok beillesztését.

Stabil-e a polcrendszer?

Igen, összeszerelés után stabil. Az állítható lábak lehetővé teszik a polc szintezését egyenetlen talajon.

HASZNÁLATI ÚTMUTATÓ 601192 BARTSCHER

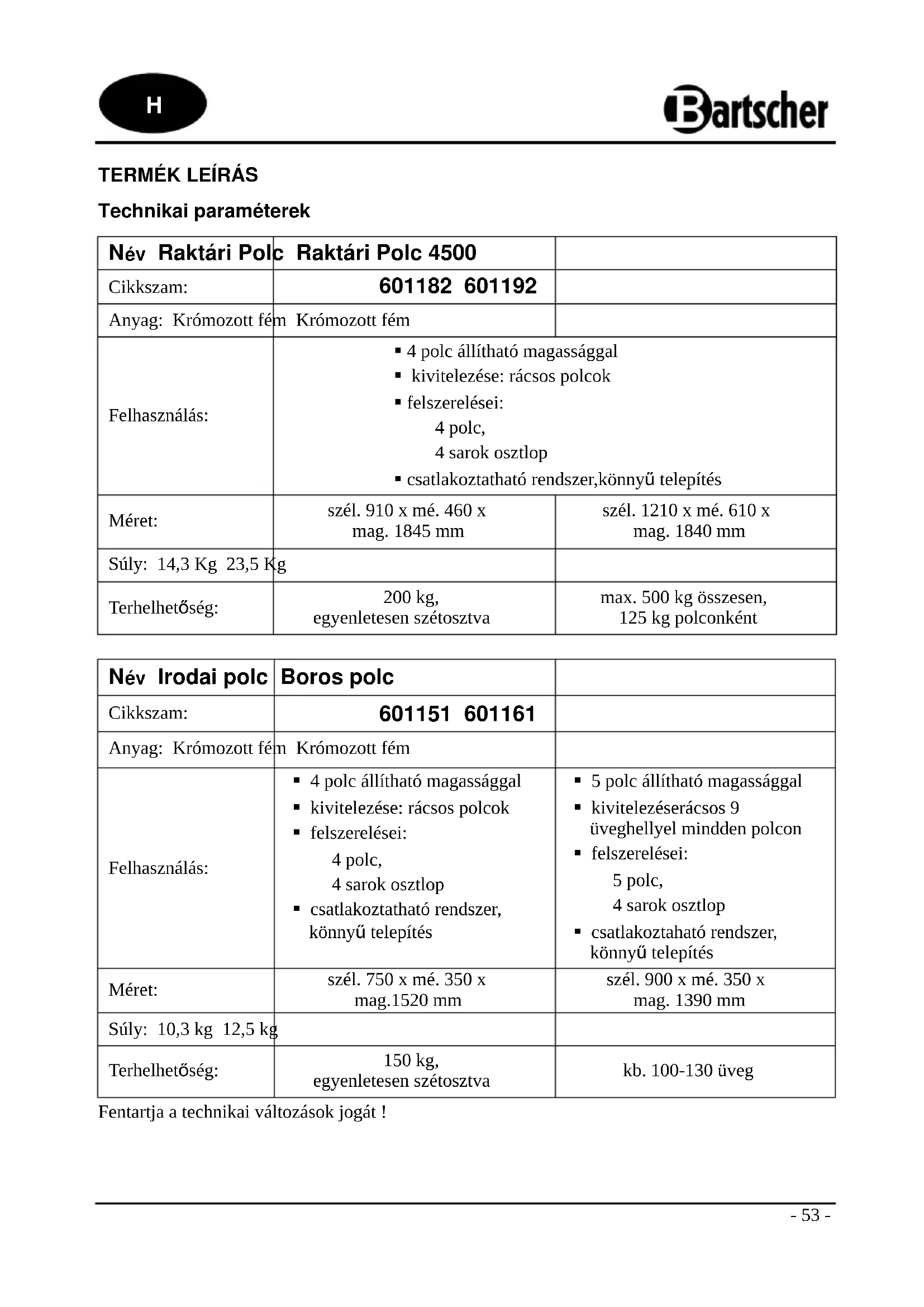

Technikai paraméterek

Név Raktári Polc	Raktári Polc 4500
Cikkszam:	601182 601192
Anyag: Krómozott fém	Krómozott fém
Felhasználás:	▪ 4 polc állítható magassággal▪ kivitelezése: rácsos polcok▪ felszerelései:4 polc,4 sarok osztlop▪ csatlakoztatható rendszer,könnyű telepítés
Méret:	szél. 910 x mé. 460 xmag. 1845 mm	szél. 1210 x mé. 610 xmag. 1840 mm
Súly: 14,3 Kg 23,5 Kg
Terhelhetőség:	200 kg,egyenletesen szétosztva	max. 500 kg összesen,125 kg polconként

Név Irodai polc	Boros polc
Cikkszam:	601151 601161
Anyag: Krómozott fém	Krómozott fém
Felhasználás:	4 polc állítható magassággalkivitelezése: rácsos polcokfelszerelései:4 polc,4 sarok osztlopcsatlakoztatható rendszer,könnyű telepítés	5 polc állítható magassággalkivitelezéséracsos 9üveghellyel mindden polconfelszerelései:5 polc,4 sarok osztlopcsatlakoztaható rendszer,könnyű telepítés
Méret:	szél. 750 x mé. 350 xmag.1520 mm	szél. 900 x mé. 350 xmag. 1390 mm
Súly: 10,3 kg 12,5 kg
Terhelhetőség:	150 kg,egyenletesen szétosztva	kb. 100-130 üveg

Fentartja a technikai változások jogát!

Alkatrész Lista / Szállítási csomag részei

Polc (5)
Cikkszam: 601161
9 tartó a polcnak

1 Sarok osztlopok (4)
2 Csatlakozó a négy sarokelemhez (4)
3 Polc (4 vagy 5)
4 Műanyag záróelem (16 vagy 20)
5 Lábalátét az osztlopoknak (szintezhető) (4)

ÖSSZESZERELÉS

Osztlopok összeszerelése

1) Mind a négy rúd két részből áll ésössze lehet kapcsolni egymással a meneter rúdnak köszönhetően, amelyeket összecsvarva rögzítjük egyiket a másikhoz. Felső rész osztloprészbe felülről agy záró dugó, alsórészén az osztlopnak lehetőségünk van a magasságállításra.

A két osztloprész egymásnak óramutató járásával ellentétesen csavarva illeszthetjük össze. Amennyiben a két menetes részt nem tudja könnyebdén összecsavarni ellenőrizze a menetes rész hogy megfelelően illesztette össze.

2. Polcok rögzítése

2) Ahogyan az első összeszerelés az alsó pocot a saroknál. Jabóvasoljuk hogy az alsó polcot ne magasabra rakja mint 15 cm.

A kívánt magasságrésznél a kúpos műanyag részeket pattinsuk a mélyadésbe úgy, keskenyebb rész felőli részt felfelé, a a vastagabb felőli részt lefelé.

3) A polcokat kissé döntsük meg oldalra majd huzzuk fel a z osztlopon található négy állásrészéhez utánna a lyukon keresztül (műanyag dugókat) illeszük be a sarkoknál a polcokon, a műanyag patentig.

4) Helyezze a polcot függőleges helyzetbe. Nyomja erősen a polc sarkainál, úgy hogy győződjön meg arrol hogy a klipp a helyén van.

5) Szétszerelésnél vegyük ki a négy csatlakozó műanyag klipet. Az osztlopon nyomjuk felfelé a polcot a zárókupak felé erősen.
6) Ismételje meg az 5 ) lépést az utolsó polcig.
7) Annak érdekében hogy elérjük a megfelelő magassságot (állítható) csavarjuk az osztlopot vagy csavarjuk az lábakat az osuztlop alján.

Igy az egész polc szétszerelve van.

Tipp: a szerelés megkönyítéséhez használhat gumikalapácsot.

Tisztítás

- A polcot rendszeresen tisztítani kell száraz nedves ruhával majd a végén száraz puha rongyal.

FIGYELMEZTETÉS!

Soha ne használjon maró vagy súrolószert, amik károsíthatják a polcot.

Bartscher GmbH

Németország Fax: [phone]
