Тип продукта	Стеллаж для кладовой
Артикул (код)	601192
Бренд	Bartscher
Материал	Хромированная сталь
Количество полок	4 регулируемые по высоте полки
Исполнение полок	Решетка
Размеры (Д x Ш x В)	1210 x 610 x 1840 мм
Вес	23,5 кг
Общая грузоподъемность	500 кг (макс. 125 кг на полку)
Тип монтажа	Система вставки, простая сборка
Комплектация	4 полки, 4 угловые стойки, соединительные конусы, регулируемые ножки
Регулировка высоты полок	Да, с помощью пластиковых конусов
Регулируемые ножки	Да, для выравнивания
Очистка	Мягкая влажная ткань, избегать едких средств
Рекомендуемое использование	Внутри помещений, хранение в кладовой

Часто задаваемые вопросы - 601192 BARTSCHER

Каковы размеры стеллажа Bartscher 601192?

Размеры: ширина 1210 мм, глубина 610 мм и высота 1840 мм.

Какова максимальная грузоподъемность?

Общая грузоподъемность составляет 500 кг, с максимумом 125 кг на полку при равномерной нагрузке.

Поставляется ли стеллаж в наборе?

Да, он поставляется в наборе, включающем 4 полки, 4 угловые стойки, пластиковые соединительные конусы и регулируемые ножки.

Как собрать стойки?

Каждая стойка состоит из двух частей, которые завинчиваются вместе по часовой стрелке через резьбовое соединение.

Как закрепить полки?

Вставьте пластиковые конусы в пазы стоек на нужной высоте, затем наденьте полку сверху и плотно прижмите по углам.

Можно ли регулировать высоту полок после сборки?

Да, полки регулируются по высоте. Достаточно переместить пластиковые конусы в пазах стоек.

Как очистить стеллаж?

Используйте мягкую влажную ткань. Избегайте едких или абразивных чистящих средств, которые могут повредить хромированную поверхность.

Каков вес стеллажа?

Вес комплекта составляет около 23,5 кг.

Какие инструменты необходимы для сборки?

Специальные инструменты не требуются, но использование резинового молотка может облегчить установку полок.

Устойчив ли стеллаж?

Да, после сборки он устойчив. Регулируемые ножки позволяют выровнять стеллаж на неровном полу.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 601192 BARTSCHER

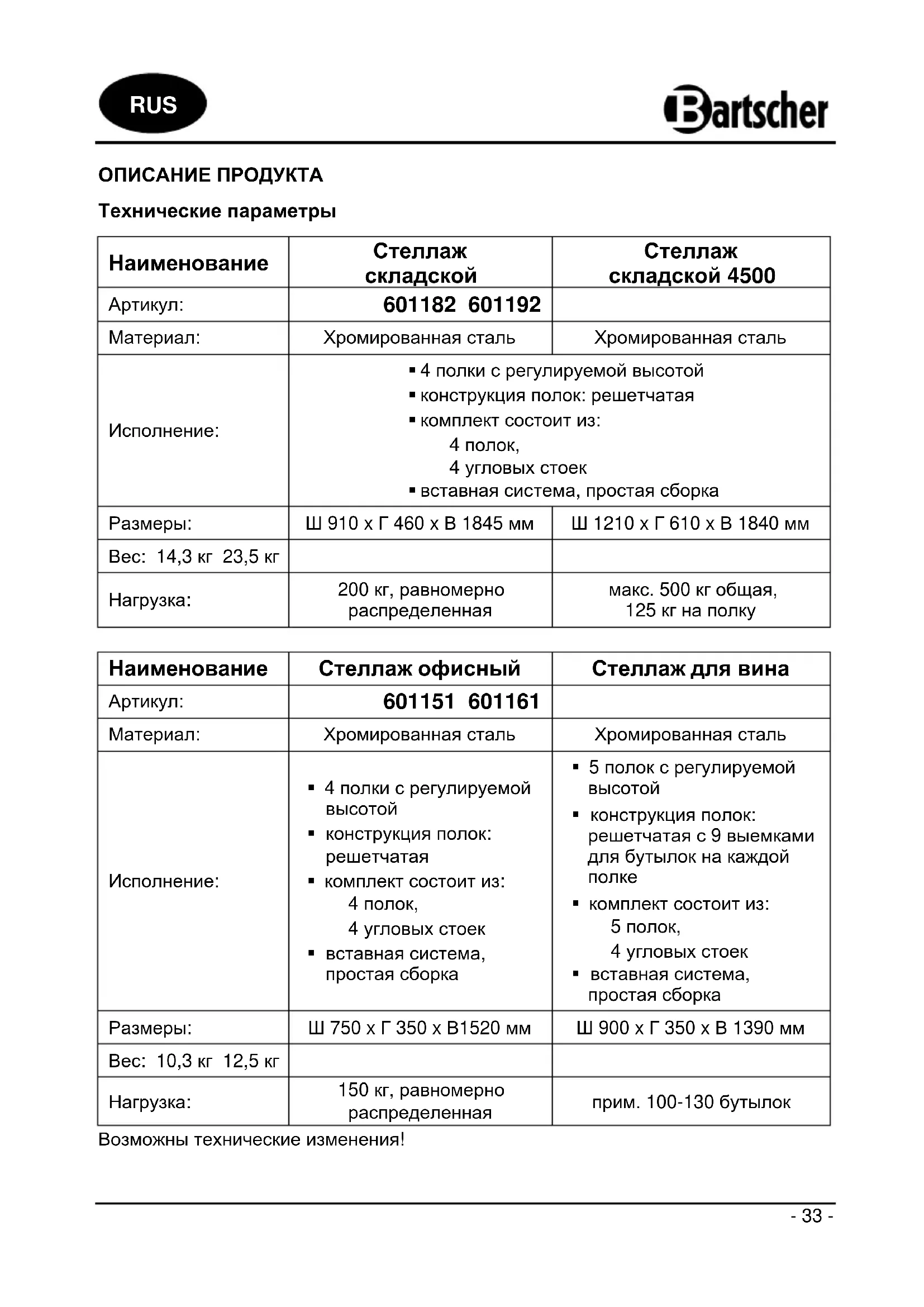

Технические параметры

Наименование	Стеллажскладской	Стеллажскладской 4500
Артикул:	601182 601192
Материал:	Хромированная сталь	Хромированная сталь
Исполнение:	▪ 4 полки с регулируемой высотой▪ конструкция полок: решетчатая▪ комплект состоит из:4 полок,4 угловых стоек▪ вставная система, простая сборка
Размеры:	Ш 910 x Г 460 x В 1845 мм	Ш 1210 x Г 610 x В 1840 мм
Вес: 14,3 кг 23,5 кг
Нагрузка:	200 кг, равномерно распределенная	макс. 500 кг общая,125 кг на полку

Наименование	Стеллаж офисный	Стеллаж для вина
Артикул:	601151 601161
Материал:	Хромированная сталь	Хромированная сталь
Исполнение:	▪ 4 полки с регулируемой высотой▪ конструкция полок: решетчатая▪ комплект состоит из: 4 полок, 4 угловых стоек▪ вставная система, простая сборка	▪ 5 полок с регулируемой высотой▪ конструкция полок: решетчатая с 9 выемками для бутылок на каждой полке▪ комплект состоит из: 5 полок, 4 угловых стоек▪ вставная система, простая сборка
Размеры:	Ш 750 x Г 350 x В1520 мм	Ш 900 x Г 350 x В 1390 мм
Вес: 10,3 кг 12,5 кг
Нагрузка:	150 кг, равномерно распределенная	прим. 100-130 бутылок

Возможны технические изменения!

Список частей / комплект поставки

Полки (5) Артикул: 601161 каждая с 9 выемками для бутылок

1 Угловая стойка (4)
2 Муфта для соедининения частей угловой стойки (4)
3 Полка (4 или 5)
4 Пластмассовые фиксаторы (16 или 20)
5 Ножки для регулировки сталлажа (выравнивания) по высоте (4)

СБОРКА

Сборка стоек

1) Все четыре стойки состоят из двух частей, и должны быть свинчены друг с другом с помощью резьбовых муфт, прикрученных к одной из двух частей. Сверху на стойек есть пластиковая накладка, а внизу – ножки для регулировки стойки по высоте. Обе части стойки свинтить друг с другом по часовой стрелке. Если части стойки не удается с легкостью соединить, проверить, правильно ли приложены друг к другу обе части резьбового соединения.

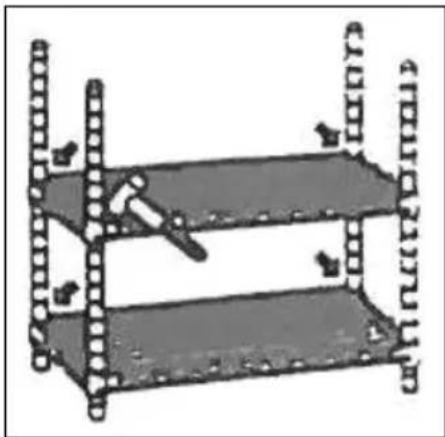

Крепление полки

2) Первой к угловым стойкам крепится нижняя полка. Мы рекомендуем прикрепить нижнюю полку на высоте не более 15 см над полом. Защелкнуть пластмассовые конические фиксаторы в пазах стоек на нудной высоте, так чтобы более узкий конец фиксатора был направлен вверх, а более широкий вниз.

3) Осторожно положить полку на ребро и вставить верхние части четырех стоек (с пластмассовыми заглушками) в угловые отверстия полки вплоть до фиксаторов.

4) Поставить стеллаж вертикально. Сильно нажать на углы полки, чтобы убедиться, что она плотно держится в пластиковых фиксаторах.

5) Прикрепить на нужной высоте 4 фиксатора для следующей полки. Полку сдвинуть вниз по стойкам на фиксаторы и еще раз сильно на нее нажать.
6) Повторить шаг 5) со следующими полками.
7) Для выравнивания стеллажа регулировать высоту его стоек путем подкручивания ножек.

Теперь стеллаж полностью собран.

Указание: при сборке можно использовать резиновый молоток.

Очистка

- Стеллаж необходимо регулярно чистить с помощью мягкой влажной ткани, после чего тщательно вытереть.

ВНИМАНИЕ!

Ни в коем случае не используйте агрессивные или абразивные чистящие средства, которые могут повредить хромированное покрытие стеллажа.
