РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 601151 BARTSCHER

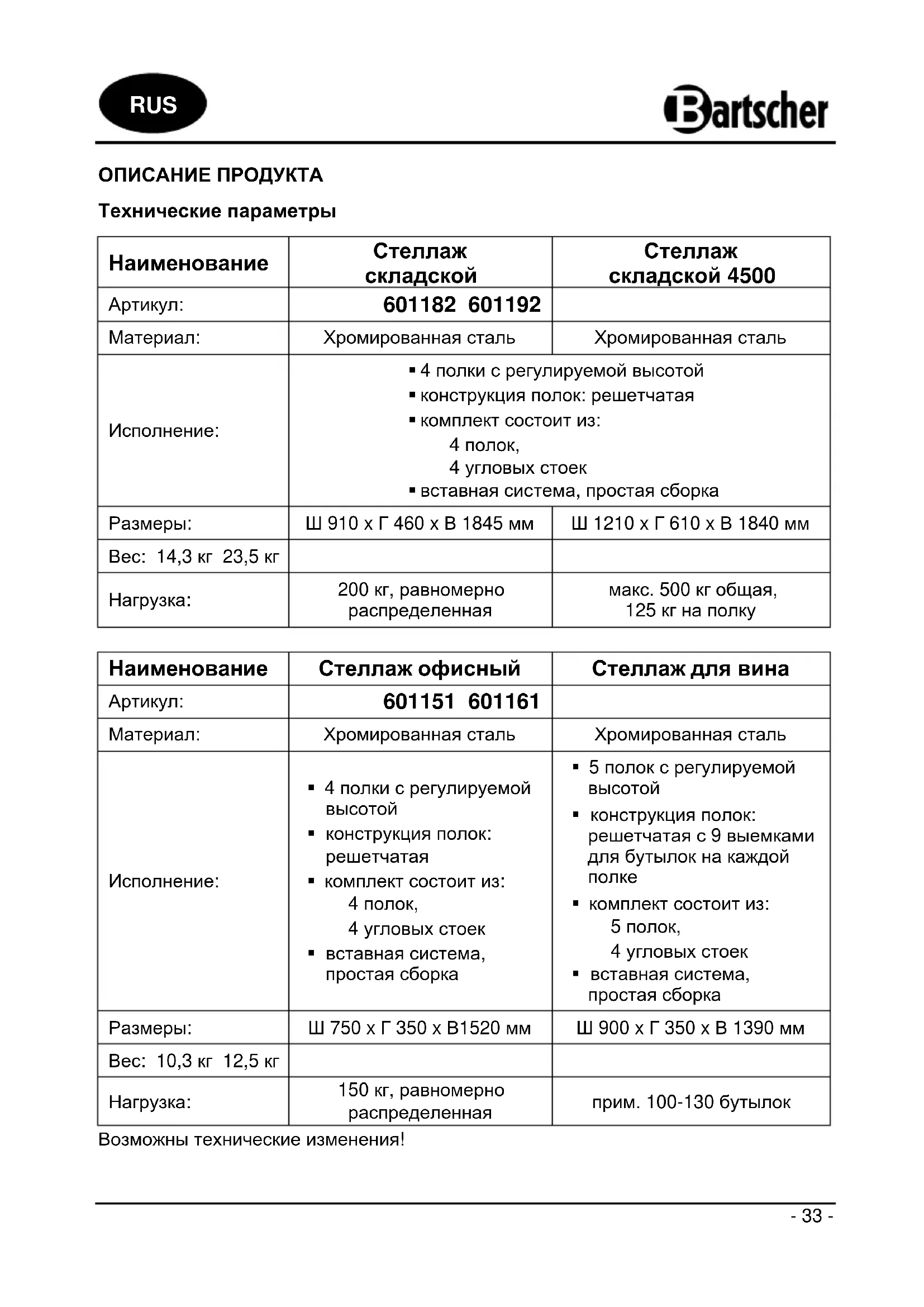

Технические параметры
| Наименование | Стеллажскладской | Стеллажскладской 4500 |
| Артикул: | 601182 601192 | |
| Материал: | Хромированная сталь | Хромированная сталь |
| Исполнение: | ▪ 4 полки с регулируемой высотой▪ конструкция полок: решетчатая▪ комплект состоит из:4 полок,4 угловых стоек▪ вставная система, простая сборка | |
| Размеры: | Ш 910 x Г 460 x В 1845 мм | Ш 1210 x Г 610 x В 1840 мм |
| Вес: 14,3 кг 23,5 кг | ||
| Нагрузка: | 200 кг, равномерно распределенная | макс. 500 кг общая,125 кг на полку |
| Наименование | Стеллаж офисный | Стеллаж для вина |
| Артикул: | 601151 601161 | |
| Материал: | Хромированная сталь | Хромированная сталь |
| Исполнение: | ▪ 4 полки с регулируемой высотой▪ конструкция полок: решетчатая▪ комплект состоит из: 4 полок, 4 угловых стоек▪ вставная система, простая сборка | ▪ 5 полок с регулируемой высотой▪ конструкция полок: решетчатая с 9 выемками для бутылок на каждой полке▪ комплект состоит из: 5 полок, 4 угловых стоек▪ вставная система, простая сборка |
| Размеры: | Ш 750 x Г 350 x В1520 мм | Ш 900 x Г 350 x В 1390 мм |
| Вес: 10,3 кг 12,5 кг | ||
| Нагрузка: | 150 кг, равномерно распределенная | прим. 100-130 бутылок |
Возможны технические изменения!
Список частей / комплект поставки
Полки (5) Артикул: 601161 каждая с 9 выемками для бутылок
1 Угловая стойка (4)
2 Муфта для соедининения частей угловой стойки (4)
3 Полка (4 или 5)
4 Пластмассовые фиксаторы (16 или 20)
5 Ножки для регулировки сталлажа (выравнивания) по высоте (4)
СБОРКА
Сборка стоек
1) Все четыре стойки состоят из двух частей, и должны быть свинчены друг с другом с помощью резьбовых муфт, прикрученных к одной из двух частей. Сверху на стойек есть пластиковая накладка, а внизу – ножки для регулировки стойки по высоте. Обе части стойки свинтить друг с другом по часовой стрелке. Если части стойки не удается с легкостью соединить, проверить, правильно ли приложены друг к другу обе части резьбового соединения.

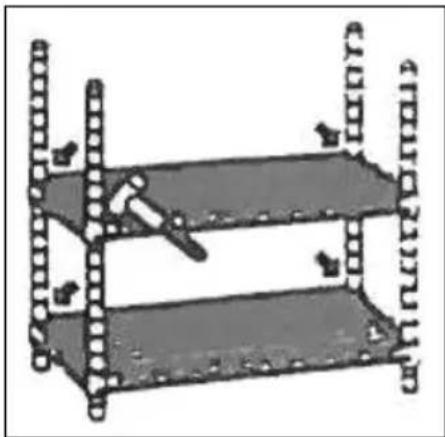

Крепление полки
2) Первой к угловым стойкам крепится нижняя полка. Мы рекомендуем прикрепить нижнюю полку на высоте не более 15 см над полом. Защелкнуть пластмассовые конические фиксаторы в пазах стоек на нудной высоте, так чтобы более узкий конец фиксатора был направлен вверх, а более широкий вниз.
3) Осторожно положить полку на ребро и вставить верхние части четырех стоек (с пластмассовыми заглушками) в угловые отверстия полки вплоть до фиксаторов.
4) Поставить стеллаж вертикально. Сильно нажать на углы полки, чтобы убедиться, что она плотно держится в пластиковых фиксаторах.
5) Прикрепить на нужной высоте 4 фиксатора для следующей полки. Полку сдвинуть вниз по стойкам на фиксаторы и еще раз сильно на нее нажать.
6) Повторить шаг 5) со следующими полками.
7) Для выравнивания стеллажа регулировать высоту его стоек путем подкручивания ножек.
Теперь стеллаж полностью собран.
Указание: при сборке можно использовать резиновый молоток.
Очистка
- Стеллаж необходимо регулярно чистить с помощью мягкой влажной ткани, после чего тщательно вытереть.
ВНИМАНИЕ!
Ни в коем случае не используйте агрессивные или абразивные чистящие средства, которые могут повредить хромированное покрытие стеллажа.
Bartscher GmbH
Германия Факс: +49 (0) 5258 971-120
