TT2000 - Chariot de transport BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot de transport à plateaux
Marque	Bartscher
Modèle	TT2000
Numéro d'article	300187
Matériau	Acier inoxydable
Nombre de glissières	20
Distance entre glissières	120 mm
Charge maximale par paire de glissières	10 kg
Dimensions de la surface de dépose (L x P)	450 x 560 mm
Hauteur de la rambarde	154 mm
Capacité maximale par plateau	10 kg
Charge totale maximale	80 kg
Nombre de roulettes	4 (dont 2 avec freins)
Diamètre des roulettes	100 mm
Tampons de butée	4 (matériau plastique)
Dimensions (L x P x H)	1155 x 680 x 1840 mm
Poids	39,6 kg
Domaine d'utilisation	Transport et débarrassage de plateaux et bacs GN
Montage	Livré en kit, assemblage simple
Nettoyage	Eau tiède, chiffon doux, détergent doux
Sécurité	2 roulettes avec freins pour bloquer le chariot

FOIRE AUX QUESTIONS - TT2000 BARTSCHER

Comment assembler le chariot TT2000 Bartscher ?

Le chariot est livré en kit. Commencez par assembler les rambardes sur la tablette supérieure à l'aide des écrous M5. Fixez les traverses inférieures aux parties latérales et centrales avec les vis M8*55 et rondelles carrées. Montez les tampons et les roulettes de direction. Enfin, placez la tablette assemblée sur le cadre et vissez-la.
Consultez les figures de la notice pour plus de détails.

Comment nettoyer le chariot de transport ?

Nettoyez régulièrement le chariot avec de l'eau tiède et un chiffon doux humide. Utilisez un produit nettoyant doux si nécessaire. Évitez les produits abrasifs, solvants ou caustiques qui pourraient endommager la surface en acier inoxydable. Essuyez avec un chiffon doux.

Quelle est la capacité de charge totale du chariot TT2000 ?

La charge totale maximale est de 80 kg. Chaque paire de glissières supporte jusqu'à 10 kg, et chaque plateau (surface de dépose) peut supporter 10 kg. Ne dépassez pas ces limites.

Peut-on utiliser des bacs GN avec ce chariot ?

Oui, le chariot est conçu pour les bacs GN 1/1 d'une profondeur minimale de 40 mm. Il ne convient pas aux plateaux GN. Il est également adapté aux plateaux de cantine standard (443 x 343 mm).

Comment freiner les roulettes du chariot ?

Le chariot est équipé de 2 roulettes avec freins. Pour sécuriser le chariot, appuyez sur la pédale de frein de chaque roulette. Cela empêche tout déplacement accidentel. Pour libérer, relevez la pédale.

Quelles sont les dimensions exactes du chariot TT2000 ?

Les dimensions sont : 1155 mm de largeur, 680 mm de profondeur, 1840 mm de hauteur. La surface de dépose mesure 450 x 560 mm et la hauteur de rambarde est de 154 mm.

Le chariot est-il livré déjà monté ?

Non, le chariot est livré en kit nécessitant un montage simple. Toutes les pièces et la clé Allen sont fournies. Le manuel inclut des schémas pour vous guider étape par étape.

Puis-je utiliser des produits abrasifs pour le nettoyage ?

Non, les produits abrasifs, solvants ou caustiques peuvent endommager la surface inox. Utilisez uniquement de l'eau tiède, un chiffon doux et un détergent doux.

Comment niveler le chariot si le sol est irrégulier ?

Les roulettes de direction sont réglables en hauteur. Vissez ou dévissez les roulettes pour niveler le chariot. Après réglage, actionnez les freins sur les 2 roulettes avec frein pour stabiliser l'ensemble.

Que faire si une pièce du kit est manquante ?

Vérifiez la liste de pièces fournie dans la notice. Si une pièce manque, contactez le service après-vente Bartscher. Conservez votre preuve d'achat et le numéro d'article (300187) pour faciliter la réclamation.

MODE D'EMPLOI TT2000 BARTSCHER

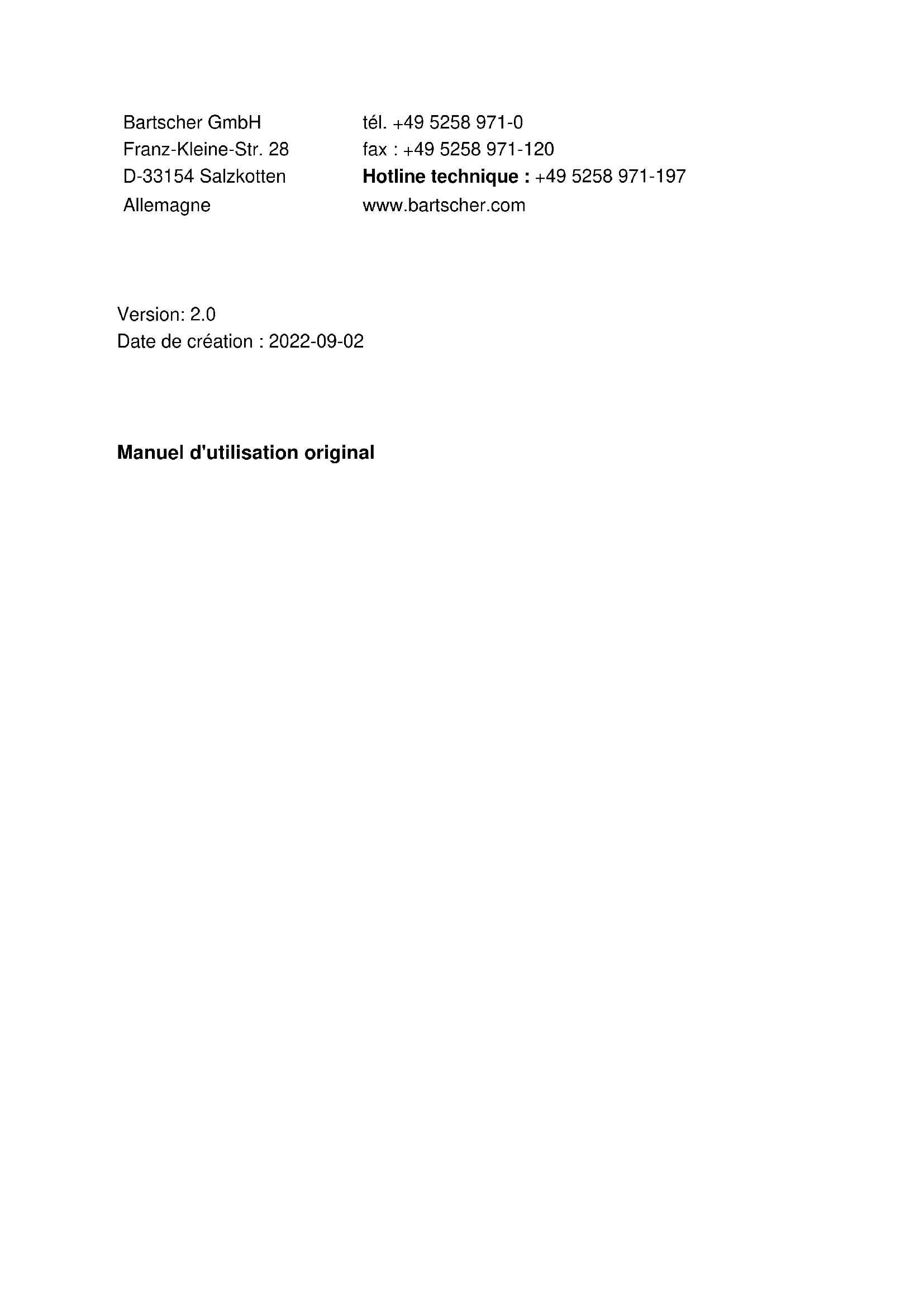

Date de création : 2022-09-02

Manuel d'utilisation original

\section*{Caractéristiques techniques}

Nom:	Chariot à plateaux TT2000
Numéro d'article :	300187
Matériau:	acier inoxydable
Nombre de glissières :	20
Distance entre les glissières en mm :	120
Charge max. par paire de glissières :	10
Dimensions de la surface de dépose (largeur x profondeur), en mm :	450 x 560
Hauteur de la rambarde en mm :	154
Capacité max. de la surface de dépose en kg :	10
Charge totale max. en kg :	80
Nombre de roulettes de direction :	4
Roulettes avec freins :	2
Diamètre des roulettes en mm :	100
Nombre de tampons de butée :	4
Matériau des tampons de butée :	plastique
Dimensions (largeur x profondeur x hauteur) en mm :	1.155 x 680 x 1.840
Poids en kg :	39,6

Nous nous réservons le droit d'introduire des modifications techniques !

Modèle / caractéristiques

• État lors de la livraison : livré en kit, montage simple
• Domaine d'utilisation : transporter, débarrasser Version : à glissières
• Conçu pour :
• plateaux de cantine standard (443 x 343 mm)
• bacs GN 1/1 GN de profondeur minimale de 40 mm (ne convient pas aux plateaux GN)
• Remplissage des deux côtés

Utilisation conforme à l'usage

Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l'appareil est interdite et considérée comme non conforme à l'utilisation.

L'utilisation suivante est conforme à l'usage :

• pour débarrasser les plateaux,
• pour transporter les bacs GN.

Contenu de la livraison / noms des pièces

• Déballer le chariot à plateaux et éliminer l'emballage conformément aux normes relatives à la protection de l'environnement.
• Vérifier s'il ne manque pas de pièces selon la liste ci-dessous :

Élément	Quantité	Nom
	2	Partie latérale avec 10 glissières à plateaux préinstallées sur les parois latérales
	1	Partie centrale avec 10 glissières pour plateaux préinstallées des deux cotsés
	1	Tablette avec rambarde
	2	Rambarde avant
	2	Rambarde latérale
	4	Traverse
<	1	Clé Allen
=	12	Vis M8*55
	12	Rondelle carrée
	4	Butée de roulette de direction
	2	Roulette de direction avec frein
	2	Roulette de direction sans frein
=	12	Vis M5*10 (assemblées aux parois latérales)
	4	Écrou M5

Montage

Fig. 1

1. D'abord, assembler les rambardes à la tablette supérieure. Pour assembler les rambardes entre elles, utiliser des écrous M5.

Fig. 2

1. Placer les rambarde montées sur la tablette. Visser les rambarde à la tablette avec les écrous M5.

Fig. 3

1. Assembler les 2 traverses (en bas) à la partie latérale du chariot à plateaux.
2. Placer des rondelles carrées entre la traverse inférieure et la pièce latérale ainsi qu'entre la pièce latérale et chaque vis M8*55, serrer ensuite à l'aide de la clé Allen.
3. Assembler les 2 traverses (en bas) à la partie centrale et la deuxième partie latérale, en utilisant les rondelles et les vis comme décrit plus haut.

Fig. 4

1. Poser le chariot à plateaux sur le côté.
2. Fixer les 4 tampons pour les roulettes de direction sur les tubes carrés des pièces latérales.
3. Enfin, visser les roulettes de direction dans les tubes carrés des pièces latérales.
4. Poser le chariot à plateaux sur les roulettes de direction.
5. Placer la tablette assemblée avec la rambarde (point 2) sur le cadre du chariot à plateaux.
6. Visser la tablette avec la rambarde au cadre du chariot à plateaux.

Mise en place Fig. 5

1. Vérifier la stabilité du chariot à plateaux.
2. Niveler le chariot à plateaux à l'aide des roulettes de direction, en les vissant ou en les dévissant.
3. Une fois le chariot à plateaux placé à l'endroit souhaité, sécuriser les 2 roulettes de direction à l'aide des freins pour que le chariot à plateaux ne soit pas accidentellement déplacé ni renversé.

Chargement du chariot à plateaux

Le chariot à plateaux permet le chargement des deux côtés.

1. Placer sur les glissières les plateaux adaptés, selon les besoins
2. Poser sur le plateau supérieur les tasses, les verres, etc.

Les rambardeS de la tablette protègent la vaisselle contre la chute.

Fig. 6

Attention!

Les produits abrasifs, les produits nettoyants à base de solvants ou de substances caustiques peuvent endommager la surface.

Utiliser uniquement des produits adaptés à l'acide pour le nettoyage.

1. Nettoyer régulièrement le chariot à plateaux avec de l'eau tiède et un chiffon doux humide. Utiliser un produit nettoyant doux en cas de besoin.
2. Essuyer le chariot à plateaux avec un chiffon doux.
