Type de produit	Chariot de transport (poste de cuisine mobile)
Marque	Bartscher
Modèle	Snackpoint 200
Numéro d'article	107301
Matériau	Acier inoxydable
Dimensions (L x P x H)	800 x 600 x 1225 mm
Poids	42 kg
Dimensions de la vitrine en verre (L x P x H)	790 x 200 x 300 mm
Nombre de niches d'encastrement	1
Dimensions de la surface de placement dans la niche (L x P)	760 x 590 mm
Dimensions de la tablette sous la niche (L x P)	755 x 580 mm
Roulettes	4 roulettes directionnelles, 2 avec frein
Tablette réglable en hauteur	Oui, 3 hauteurs
Vitrine en verre	Verre trempé, amovible, avec protection hygiénique
Façade magnétique	Oui, en acier inoxydable, utilisable comme surface publicitaire
Trous pour câble	2 trous, + guide de câble
Possibilité d'assemblage	2 comptoirs ou plus (éléments de raccordement inclus)
Accessoires inclus	Tablette réglable, vitrine 3 pièces + supports, éléments de raccordement (2x), renforts de tablette (2x), jeu de vis
Nettoyage	Chiffon doux humide, produit doux pour inox
Température de service	Jusqu'à 60°C (matériaux résistants)
Réparabilité	Pièces détachées disponibles (tablettes, vitres, etc.)

FOIRE AUX QUESTIONS - Snackpoint 200 BARTSCHER

Comment assembler les roulettes sur le Snackpoint 200 ?

Placez l'appareil sur le côté, puis vissez chaque roulette directionnelle avec 4 vis M5 x 16 dans les douilles filetées. Les roulettes avec frein doivent être installées du côté service.

Comment installer la vitrine en verre ?

Insérez les 6 supports de vitre dans les encoches, fixez les vis M4 x 16 avec écrou, placez les vitres sur les supports, alignez-les et installez les raccords angulaires triples. Fixez ensuite la tablette de protection hygiénique.

Comment régler la hauteur de la niche d'encastrement ?

Dévisser les vis sur les parois latérales, glisser la tablette amovible à la hauteur souhaitée en l'accrochant sur les vis, puis resserrer fermement.

Quels appareils peuvent être installés dans la niche ?

La niche peut accueillir divers appareils comme des friteuses, réchauds à induction, bains-marie, plaques grill, etc., selon les tablettes amovibles disponibles en option (références M1 à M7).

Comment nettoyer le Snackpoint 200 ?

Utilisez un chiffon doux humide avec un produit nettoyant doux. Pour l'inox, un produit spécifique peut être employé. Essuyez ensuite avec un chiffon propre et sec. Nettoyez régulièrement en fin de journée.

Est-il possible de combiner deux Snackpoint 200 ?

Oui, grâce aux éléments de raccordement fournis. Pour les vitres latérales plus courtes, nécessaires pour la combinaison, commandez 2 vitres référence 107309.

Quels sont les accessoires en option disponibles ?

Des tablettes amovibles supplémentaires (M1 à M7) et des renforts pour tablettes sont disponibles. Les vitres latérales courtes (107309) pour assemblages multiples sont aussi en option.

Où installer le Snackpoint 200 ?

Placez-le sur une surface plane, résistante à l'eau et à la chaleur, suffisamment grande, bien ventilée et accessible. Laissez un espace libre autour pour éviter la surchauffe.

Comment passer les câbles des appareils ?

Passez les câbles par les deux trous prévus dans la niche, puis dirigez-les vers le guide de câble situé en bas du compartiment de rangement.

Que faire en cas de résidus de colle sur l'appareil ?

Retirez délicatement le film de protection. Pour les résidus, utilisez un diluant doux. Évitez les produits abrasifs qui rayeraient l'inox.

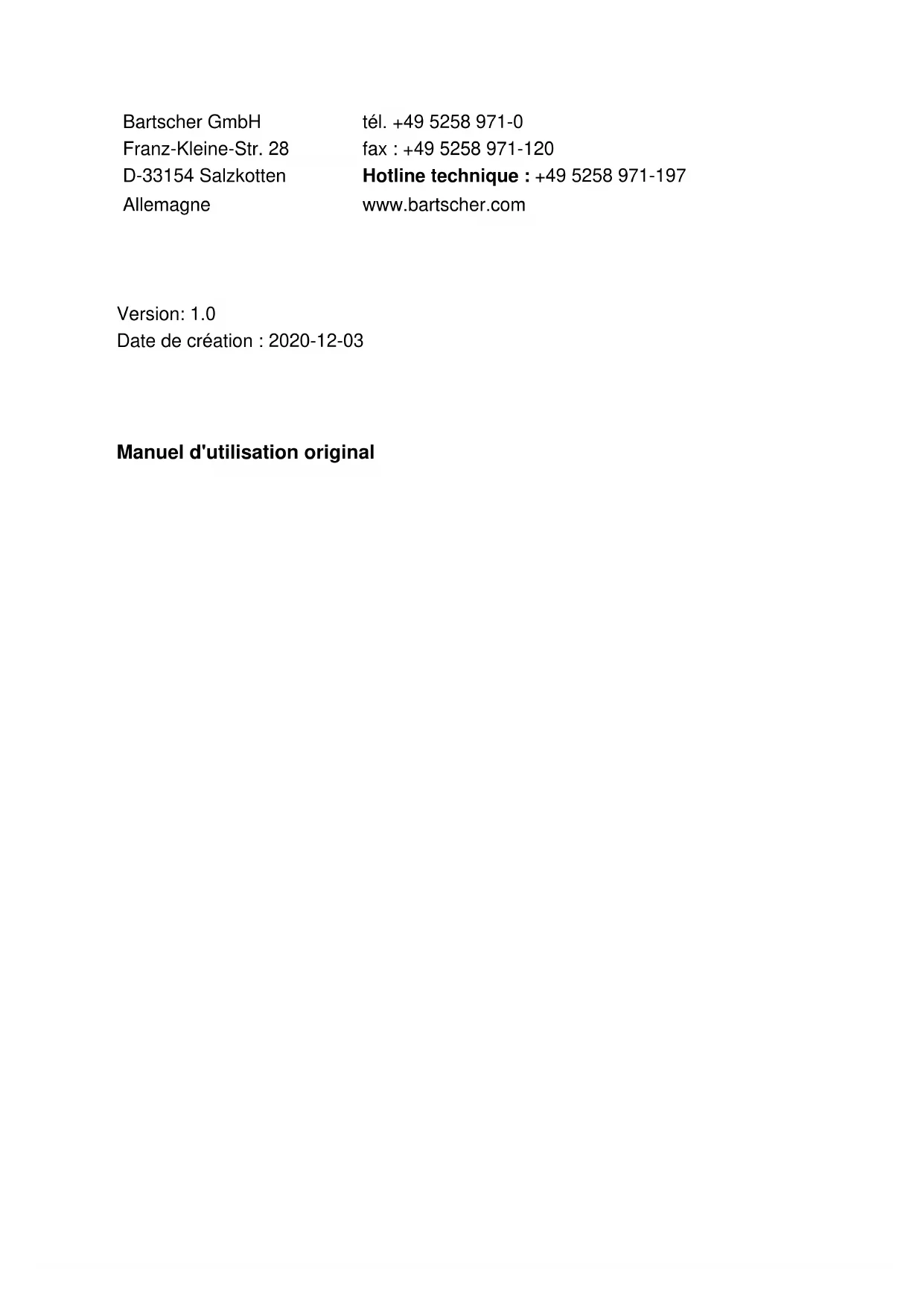

MODE D'EMPLOI Snackpoint 200 BARTSCHER

Hotline technique : [phone]

Allemagne

www.bartscher.com

Version: 1.0

Date de création : 2020-12-03

Manuel d'utilisation original

Caractéristiques techniques

Nom:	Snackpoint 200
N° de l'article :	107301
Matériau :	acier inoxydable
Dimensions de la vitrine en verre (la x p x h) en mm :	790 x 200 x 300
Nombre de niches d'encastrement :	1
Surface de placement dans la niche d'encastrement (l x p) en mm :	760 x 590
Dimensions de la tablette sous la niche d'encastrement (l x p) en mm :	755 x 580
Roulettes de direction :	4, 2 avec frein
Dimensions (l x p x h) en mm :	800 x 600 x 1.225
Poids en kg :	42

Nous nous réservons le droit d'introduire des modifications techniques !

Modèle / caractéristiques

• Avec vitrine en verre
• Propriétés de la niche d'encastrement :
• tablette réglable en hauteur, 3 hauteurs — possibilité d'ajouter des tablettes d'encastrement disponibles en option

- Façade magnétique en acier inoxydable utilisable comme surface publicitaire

- Dotation :

- compartiment de rangement sous la niche d'encastrement, dimensions : largeur 755 x profondeur 580 mm

• 2 trous pour câble • Vitre (verre trempé) arrondie du côté service - Nombreuses combinaisons d'appareils grâce aux tablettes d'encastrement disponibles en option

- Possibilité d'assembler 2 comptoirs ou plus

• L'appareil comprend :

• 2 éléments de raccordement
• renforts enfichables pour les tablettes d'encastrement disponibles en option

Éléments de l'appareil

1 2 8 7 9 3 6 5 4

10

1. Tablette en verre / protection hygiénique
2. Dispositif principal
3. Guide de câble
4. Tablette réglable en hauteur
5. Trous de câble (2x)
6. Renforts de tablette
7. Vitrine en verre
8. Roulettes (4x)
9. Compartiment de rangement sous la niche d'encastrement
10. Niche d'encastrement
11. Éléments de raccordement (2x)

Utilisation conforme à l'usage

Le Snackpoint 200 est un « poste de cuisine » mobile, un comptoir, sur lequel il est possible de placer différents appareils. Il est possible de combiner plusieurs appareils et grâce à la vitrine amovible, l'appareil peut être combiné de différentes façons.

Déballage

1. Déballer l'appareil et éliminer tous les éléments intérieurs et extérieurs de l'emballage.

Risque d'étranglement !

Interdire aux enfants l'accès aux emballages tels que les sacs en plastique ou les éléments en polystyrène.

1. Enlever les matériaux d'emballage conformément aux réglementations environnementales.
2. Vérifier s’il ne manque pas de pièces selon la liste ci-dessous:
3. appareil principal avec 1 tablette réglable en hauteur
4. vitrine en verre, 3 pièces + 6 supports de vitre
5. tablette en verre/protection hygiénique
6. 2 x éléments angulaires triples d'assemblage des vitres
7. 4 roulettes directionnelles
8. 2 éléments de raccordement, p. ex. pour 2 appareils
9. 2 renforts enfichables pour les tablettes d'encastrement disponibles en option
10. jeux de vis
11. Retirer le film de protection des pièces et de l'appareil fournis. Le film de protection doit être retiré délicatement pour ne pas laisser des restes de colle. Supprimer les résidus de colle éventuels en utilisant un diluant.

Montage

1. Dévisser les vis sur les parois latérales de l'appareil principal.
2. Glisser la tablette amovible en l'accrochant sur les vis à la hauteur souhaitée.
3. Bien serrer les vis.

Ainsi se forme la niche d'encastrement où les appareils peuvent être posés.

1. Poser l'appareil principal sur le côté.
2. Fixer les roulettes directionnelles fournies à la partie inférieure de l'appareil principal, en vissant à chaque fois 4 vis (taille M5 x 16) dans les douilles filetées.
3. Veiller à fixer les roulettes directionnelles avec les freins du côté service.
4. Poser l'appareil sur les roulettes directionnelles.

Fig. 4

1. Insérer les 6 supports de vitre dans les encoches prévues à cet effet, sur les deux éléments latéraux et à l'avant.

D'abord, fixer aux supports les vis.

1 x M4 x 16 avec écrou à sertir M4 x 12.

1. Insérer les vitres sur les supports de vitre.
2. Aligner les vitres.

1. Placer les raccords angulaires triples dans les orifices sur les vitres latérales et la vitre avant et les serrer.

1. Installer la tablette/protection hygiénique sur les deux vitres latérales et la vitre avant.
2. Assembler la tablette/protection hygiénique avec les autres vitres à l'aide des raccords angulaires triples fixés au préalable.
3. Serrer les vis des supports de vitre à l'aide de la clé Allen.

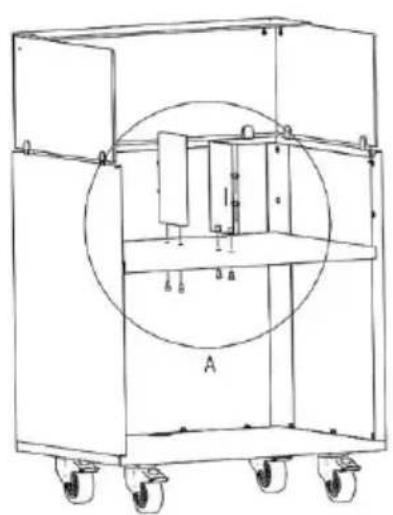

1. Pour pouvoir utiliser d'autres tablettes (disponibles en option), les deux renforts de tablette doivent être installés dans la niche d'encastrement.

Indication:

Selon la hauteur de la niche, les renforts sont fixés de différentes manières pour les différentes tablettes amovibles disponibles en option.

1. Saisir la tablette amovible, en la tenant dans la direction du montage au-dessus des trous prévus à cet effet dans la tablette amovible (fig. 8).
2. Bien serrer de dessous les renforts de tablette, à l'aide des vis fournies (taille M 5 x 10).

1. Fixer les vis de sécurité (M5 x 6) à la plaque métallique du chariot de travail. Pour ce faire, insérer les vis dans les trous prévus à cet effet et sécuriser de dessous avec des écrous M5.

Installation

- Placer le Snackpoint à un endroit avec les caractéristiques suivantes :

• plan, pouvant supporter le poids de l'appareil, résistant à l'eau, sec et résistant aux températures élevées
• suffisamment grand pour permettre un travail confortable avec l'appareil installé
• facilement accessible
• bien aéré.
• Lors de l'assemblage, veiller à ce que les orifices de ventilation ne soient pas couverts ou bloqués.
• Ne jamais placer l'appareil directement contre les parois, les murs, les meubles ou autres objets fabriqués en matières inflammables.
• Assurer une distance suffisante des murs et d'autres objets sur les côtés et à l'arrière. Suivre les consignes fournies dans les modes d'emploi des appareils utilisés.
• S'il est impossible d'assurer les distances données, entreprendre les mesures de protection nécessaires (par exemple utiliser une feuille de matière résistante aux températures élevées) qui permettront de maintenir une plage de températures sûre (jusqu'à 60°C).
• Respecter la réglementation anti-incendie en vigueur à l'endroit de l'installation.
• Après l'installation du Snackpoint à l'endroit prévu, bloquer les roulettes directionnelles.

Avant d'utiliser l'appareil

1. Avant l'utilisation de l'appareil, le nettoyer selon les consignes indiquées au point « Nettoyage ».
2. Assembler pour les appareils choisis la tablette d'encastrement correspondante.
3. Poser l'appareil dans la niche d'encastrement sur une tablette ou dans la niche de la tablette qui correspond.
4. Faire passer les câbles de raccordement des appareils à travers les trous de câble vers la conduite de câble dans la partie inférieure.
5. Brancher les appareils à des prises individuelles adaptées.

Accessoires (en option)

Préparation et service de plats tout en restant complètement flexible. Le Snackpoint 200 donne des possibilités presque illimitées : du stand à hot-dogs aux grillades en passant par le bar à café. Ce comptoir mobile peut être transformé facilement et rapidement pour être adapté à la prochaine utilisation.

De nombreuses combinaisons sont possibles grâce aux tablettes amovibles disponibles en option, placées aux endroits prévus à cet effet et grâce aux trous de câble.

Tablettes amovibles et possibilités de combinaison

Modèle-Nom/No de l’article tablette amovible	Nom de l’appareil	N° art.
Snackpoint 200 M1 / 107302	Friteuse	A162823E
	Trancheur saucisse	120578
Snackpoint 200 M2 / 107303	Réchaud à induction encastrable	105836S
	Bain marie	200240
Snackpoint 200 M3 / 107304	Plaque grill	A370031
	Bain-marie	200240
Snackpoint 200 M4 / 107305	2 x bains marie	200240
Snackpoint 200 M5 / 107306	Wok à induction encastrable	105997
Snackpoint 200 M6 / 107307	Bain marie	200240
Snackpoint 200 M7 / 107308	Élément neutre p.ex. pour :
	Distributeur de café	190052
	Chauffe-tasses	103076
	Réfrigérateur à lait	190076

La vitre latérale plus courte permet un travail flexible sur les appareils dans le cas de la combinaison de 2 comptoirs Snackpoint 200.

Remarque importante:

- Les plaques de raccordement pour deux comptoirs sont fournies avec les appareils (position 10 dans l'aperçu des éléments de l'appareil).

Vitre VB snackpoint 200

Matériau : verre

Propriétés :

- avec trous percés au préalable

Dimensions : 194 x profondeur 6 x hauteur 300 mm

Poids : 0,84 kg.

Code-No. 107309

Fig. 11

Nettoyage

1. Nettoyer régulièrement l'appareil en fin de journée de travail. En cas de besoin, le faire plus souvent entretemps ou lorsque l'appareil n'a pas été utilisé pendant une longue période de temps.
2. Nettoyer l'appareil principal et la vitrine en verre à l'aide d'un produit nettoyant doux et d'un chiffon doux et humide, à l'eau tiède.
3. Nettoyer les accessoires utilisés (les tablettes amovibles, les éléments de raccordement, les renforts) à l'aide d'un chiffon doux et humide.
4. Si nécessaire, utiliser des produits adaptés pour nettoyer l'acier inoxydable. Suivre les consignes du fabricant du produit de nettoyage donné.
5. Essuyer toutes les surfaces à l'aide d'un chiffon propre.
6. Enfin, essuyer les surfaces nettoyées avec un chiffon doux.
7. Nettoyer les appareils posés sur l'appareil principal conformément aux consignes fournies dans les modes d'emploi correspondants.
