MANUAL DE UTILIZADOR AK300 BARTSCHER

as páginas des de 21 até 24

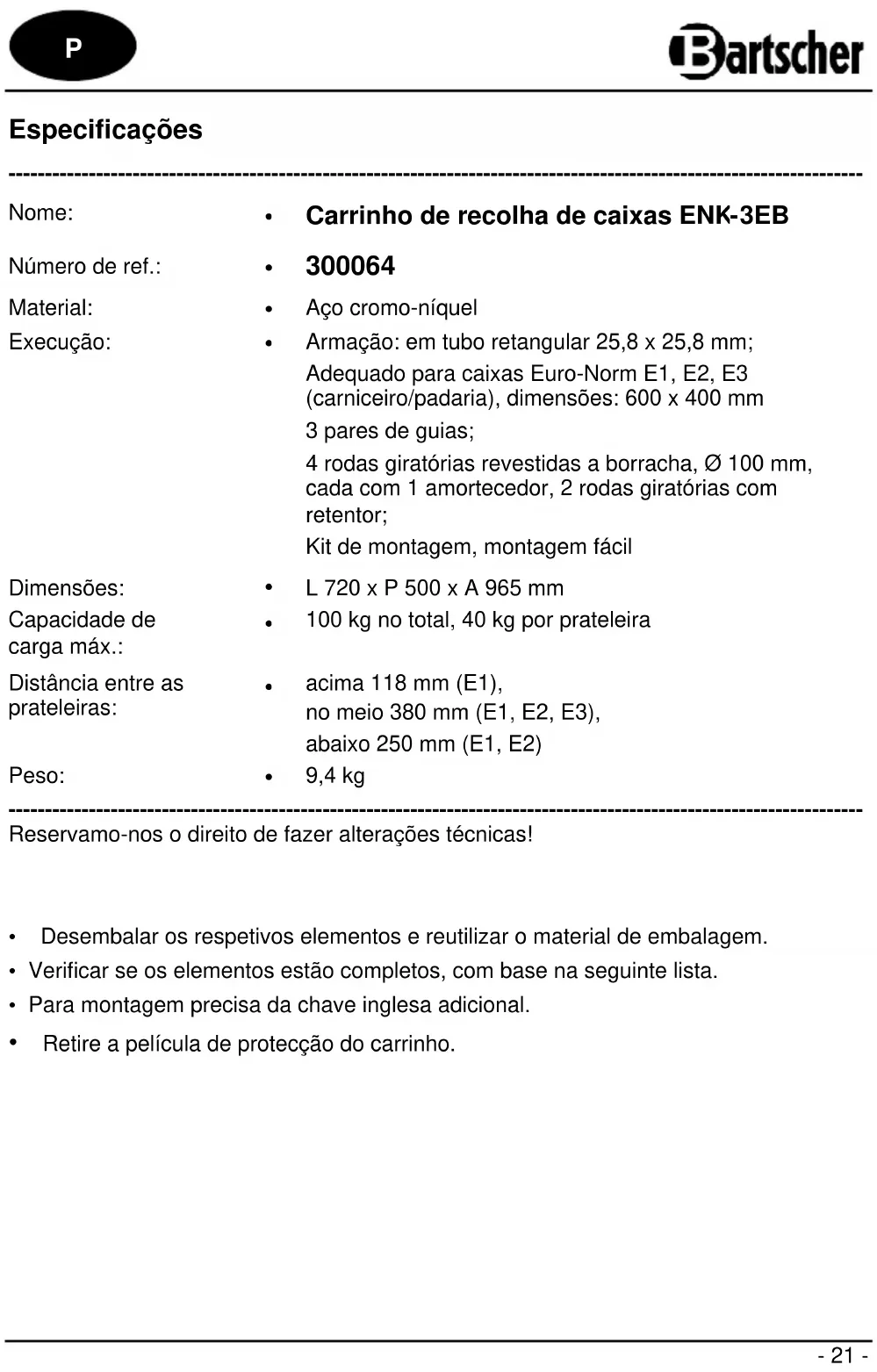

Carrinho de recolha de caixas ENK

Aço cromo-níquel Execução:

Armação: em tubo retangular 25,8 x 25,8 mm; Adequado para caixas Euro-Norm E1, E2, E3 (carniceiro/padaria), dimensões: 600 x 400 mm 3 pares de guias; 4 rodas giratórias revestidas a borracha, Ø 100 mm, cada com 1 amortecedor, 2 rodas giratórias com retentor; Kit de montagem, montagem fácil Dimensões:

100 kg no total, 40 kg por prateleira Distância entre as prateleiras:

acima 118 mm (E1), no meio 380 mm (E1, E2, E3), abaixo 250 mm (E1, E2) Peso:

Reservamo-nos o direito de fazer alterações técnicas!

• Desembalar os respetivos elementos e reutilizar o material de embalagem.

• Verificar se os elementos estão completos, com base na seguinte lista.

• Para montagem precisa da chave inglesa adicional.

As partes laterais esquerda e direita com 3 guias pré- instaladas

Rodas giratórias com retentores

Rodas giratórias sem retentores

Amortecedores de rodas giratórias

Chave allen- 23 - Montagem

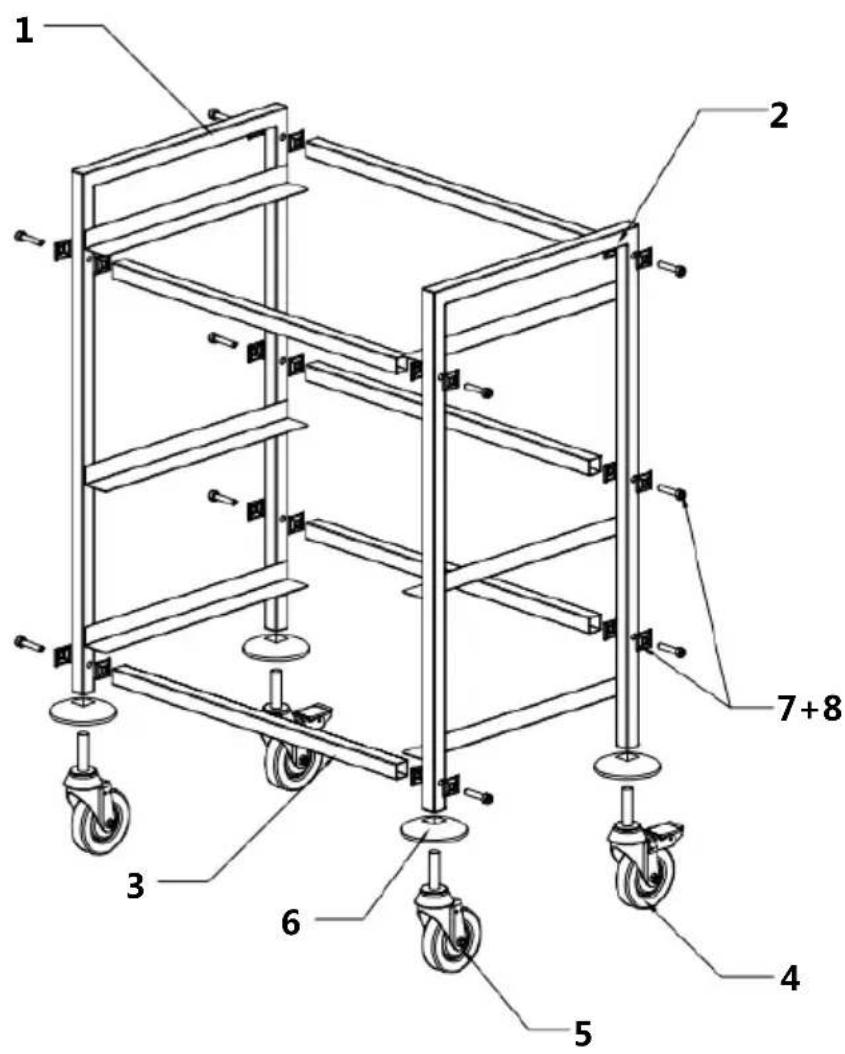

1. Primeiro montar as 5 traves laterais (3) na parte lateral esquerda (1). Para este fim,

colocar uma arruela quadrada (7) entre uma trave (3) e a parte lateral (1) e entre a parte lateral (1) e parafuso (8), e em seguida aperte com a chave Allen.

2. Montar as traves laterais (3) na parte lateral direita (2), conforme descrito no número

3. Colocar carrinho de lado ou na parte lateral. Montar os amortecedores (6) nas partes

laterais (1+2). E em seguida montar as 4 rodas giratórias (4 + 5) nas partes laterais.

4. Colocar carrinho em rodas giratórias e verificar a sua estabilidade.

5. Carrinho pode ser alinhado com as rodas giratórias, por aparafusar ou

desaparafusar-las. Determinar a sua localização utilizando as porcas de segurança.

6. Ao colocar carrinho no local desejado, bloquear as rodas giratórias (4) com bloqueios

para que o carro não foi acidentalmente movido ou derrubado.

Instruções para utilizador

• O carrinho é projetado para transportar caixas Euro-Norm E1, E2, E3 (carniceiro / padaria) com dimensões 600 x 400 mm:

• Colocar as caixas apropiadas Euro-Norm nas guias fornecidas para este propósito.

• O espaçamento entre as guias no carro permitem usar as seguintes caixas Euro-Norm: acima (118 mm): E1 no meio (380 mm): E1, E2, E3 abaixo (250 mm): E1, E2

Indicações de limpeza

• Carro de recolha de caixas limpe regularmente com um pano macio e úmido e um detergente suave.

• Nunca use agentes de limpeza abrasivos que podem arranhar a superfície do carro de recolha de caixas.

• Seque o carrinho de recolha de caixas com um pano macio.
