Produkttype	Rullevogn til EuroNorm-bakker
Mærke	Bartscher
Model	AK300
Produktkode	300064
Materiale	Rustfrit stål
Mål (L x B x H)	720 x 500 x 965 mm
Nettovægt	9.4 kg
Maksimal belastning	100 kg (total), 40 kg pr. glideskinne
Antal glideskinner	3 par
Hjul	4 drejelige gummihjul, ∅ 100 mm; 2 med bremser
Kompatible bakker	EuroNorm E1, E2, E3 (mål 600 x 400 mm)
Strømforsyning	Ingen (manuel vogn)
Tilsigtet brug	Transport og opbevaring af EuroNorm-bakker til slagteri/bageri
Montering	Leveres som sæt, nem montering med medfølgende unbrakonøgle
Rengøring	Blød, fugtig klud og mildt rengøringsmiddel; brug ikke slibende midler
Sikkerhed	Bremser på 2 hjul for at forhindre utilsigtet bevægelse
Reservedele	Fås på forespørgsel (hjul, puder, skruer)
Generelle oplysninger	Beregnet til professionel brug; fremstillet i rustfrit stål

Ofte stillede spørgsmål - AK300 BARTSCHER

Hvordan samles AK300-vognen?

Vognen leveres som et sæt. Fastgør først de 5 tværstænger til venstre sideplade ved hjælp af de medfølgende firkantede skiver og skruer, ved at bruge unbrakonøglen. Gentag for højre sideplade. Derefter fastgøres puderne til sidepladerne, og derefter skrues de 4 drejelige hjul på. Afslut ved at låse bremserne på hjulene med bremser.

Hvad er den maksimale belastning?

Den samlede belastning er 100 kg, med en maksimal belastning på 40 kg pr. glideskinne.

Hvilke bakker kan jeg bruge med denne vogn?

Vognen accepterer EuroNorm-bakker E1, E2 og E3 med mål 600 x 400 mm. Den øverste glideskinne (118 mm) accepterer E1, den midterste glideskinne (380 mm) accepterer E1, E2, E3, og den nederste glideskinne (250 mm) accepterer E1 og E2.

Hvordan rengør jeg vognen?

Rengør regelmæssigt med en blød, fugtig klud og et mildt rengøringsmiddel. Brug aldrig slibende midler, der kan ridse den rustfri ståloverflade. Tør af og tør med en blød klud.

Kan jeg bruge ikke-EuroNorm-bakker?

Glideskinnerne er designet til EuroNorm-bakker med nøjagtige mål 600 x 400 mm. Brug af andre formater kan kompromittere stabiliteten. Det anbefales kun at bruge kompatible EuroNorm-bakker.

Hvordan udskifter jeg et hjul?

Skru det defekte hjul af sidepladen. Erstat det med et identisk reservedels hjul (reference: drejeligt hjul med eller uden bremse efter behov). Skru fast og kontroller stabiliteten.

Er bremserne tilstrækkelige til brug i skråninger?

Bremserne er designet til at forhindre utilsigtet bevægelse på en plan overflade. På en skråning kan belastningen overstige bremsekapaciteten. Det anbefales at låse begge hjul med bremser og ikke bruge vognen på stejle skråninger.

Hvad er afstanden mellem glideskinnerne?

Afstandene mellem glideskinnerne er: øverst 118 mm (til bakke E1), midten 380 mm (til E1, E2, E3), nederst 250 mm (til E1, E2).

Er vognen leveret samlet?

Nej, vognen leveres som sæt. Montering er enkel og hurtig ved hjælp af den medfølgende unbrakonøgle og en ekstra skruenøgle. Alle dele er inkluderet.

Kan jeg bruge denne vogn til andre typer beholdere?

Vognen er specifikt designet til EuroNorm-bakker til slagteri/bageri. Den kan bruges til andre beholdere med lignende dimensioner, men sørg for, at vægten ikke overstiger 40 kg pr. glideskinne, og at beholderne er stabile på glideskinnerne.

BRUGSANVISNING AK300 BARTSCHER

• Kasse-oprydningsvogn ENK-3EB

Artikelnummer:

• 300064

Materiale:

• Krom-nikkel stål

Udførelse:

- Ramme: rør med et kvadratisk tværsnit 25,8 x 25,8 mm; Designet til Euronorm E1, E2, E3 kasser (slagteri / bageri), dimensioner: 600 x 400 mm; 3 par styreskinner; 4 gummi rullehjul, ∅ 100 mm, 1 buffer hver, 2 rullehjul med stoppere; Samlesæt, nem montering

Dimensioner:

• bredde 720 x dybde 500 x højde 965 mm

Maks. bæreevne:

• 100 kg i alt, 40 kg på et par styreskinner

Afstand mellem skydeskinner:

• øverst 118 mm (E1), i midten 380 mm (E1, E2, E3), nederst 250 mm (E1, E2)

Vægt:

• 9,4 kg

Vi forbeholder os retten til tekniske ændringer!

• Pak de enkelte elementer ud og bortskaf emballage.
• Kontroller leverancen ved at følge nedenstående liste.
• Samling kræver ekstra skruenøgle.
• Fjern beskyttelsesfolien fra kasse-oprydningsvognen.

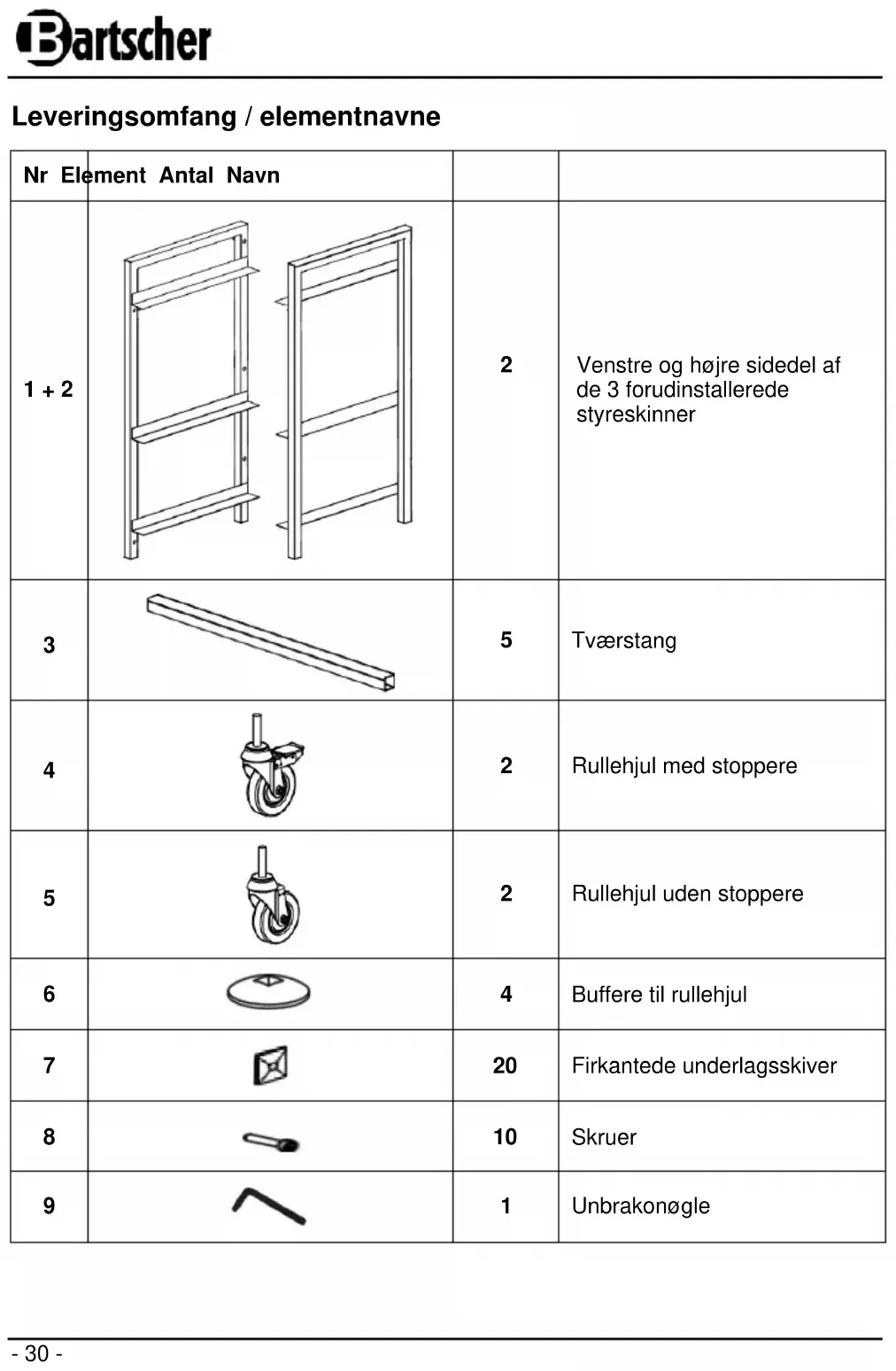

Leveringsomfang / elementnavne

Nr Element Antal Navn
1 + 2		2	Venstre og højre sidedel af de 3 forudinstallerede styreskinner
3		5	Tværstang
4		2	Rullehjul med stoppere
5		2	Rullehjul uden stoppere
6		4	Buffere til rullehjul
7		20	Firkantede underlagsskiver
8		10	Skruer
9		1	Unbrakonøgle

Montage

1. Først monter 5 tværstænger (3) til venstre sidedel (1). Læg en firkantet underlagsskive (7) mellem tværstangen (3) sidedelen (1) og mellem sidedelen (1) og skruen (8), derefter skru dem fast med den vedlagte unbrakonøgle.
2. Monter tværstængerne (3) til højre sidedel (2), som beskrevet i det foregående afsnit.
3. Læg kasse-oprydningsvognen på siden eller sidedelen. Fastgør bufferene (6) til sidedelene (1+2). Derefter monter 4 rullehjul (4 + 5) til sidedelene.

4. Sæt kasse-oprydningsvognen på rullehjulene og tjek dens stabilitet.

5. Kasse-oprydningsvognen kan justeres ved at skrue op og ned på rullehjulene. Bestem deres placering ved hjælp af låsemøtrikker.

6. Når kasse-oprydningsvognen står i det rette sted, bloker rullehjulene (4) med stoppere, så vognen ikke vælter eller flytter.

Brugervejledning

• Vognen er beregnet til transport af Euro-Norm kasser E1, E2, E3 (slagteri / bageri) dimensioner 600 x 400 mm:

- Placer de rette Euro-Norm kasser på styreskinnerne.

- Afstanden mellem styreskinnerne gør det muligt at bruge følgende Euro-Norm kasser:

øverst (118 mm): E1

• Kasse-oprydningsvognen skal rengøres jævnligt med en blød, fugtig klud og et mildt rengøringsmiddel.
• Brug aldrig grove rengøringsmidler, som kan ridse vognens overflade.
  • Tør vognen med en blød klud.
