INSTRUKCJA OBSŁUGI AK300 BARTSCHER
• Wózek do sprzątania skrzyń ENK-3EB
Numer artykułu:
• 300064
Material:
• Stal chromowo-niklowa
Wykonanie:
- Rama: z rury o przekroju kwadratu 25,8 x 25,8 mm; Przeznaczony do skrzyń Euro-Norm E1, E2, E3 (masarnia / piekarnia), wymiary: 600 x 400 mm; 3 pary prowadnic; 4 gumowe kółka skrętne, ∅ 100 mm, po 1 odboju, 2 kółka skrętne ze stoperami; Zestaw do składania, łatwy montaż
Wymiary:
• szer. 720 x gł. 500 x wys. 965 mm
Nośność maks.:
• 100 kg w sumie, 40 kg na parę prowadnic
Odstęp pomiędzy prowadnicami:
- Do góry 118 mm (E1), Na środku 380 mm (E1, E2, E3), Na dole 250 mm (E1, E2)
Waga:
• 9,4 kg
Zastrzegamy sobie prawo do wprowadzania zmian technicznych!
- Rozpakować pojedyncze elementy i zutylizować materiał opakowaniowy.
- Sprawdzić kompletność dostawy na podstawie poniższej listy.
- Do montażu potrzebny jest dodatkowo klucz szczękowy.
- Usunąć folię ochronną z wózka do sprzątania skrzyń.
Zakres dostawy / Nazwy części
| Nr Element Ilość Nazwa | |||
| 1 + 2 |  | 2 | Części boczne lewa i prawa z 3 zamontowanymi wstępnie prowadnicami |
| 3 |  | 5 | Poprzeczki |
| 4 |  | 2 | Kółka skrętne ze stoperami |
| 5 |  | 2 | Kółka skrętne bez stoperów |
| 6 |  | 4 | Odboje do kółek skrętnych |
| 7 |  | 20 | Podkładki kwadratowe |
| 8 |  | 10 | Śruby |
| 9 |  | 1 | Klucz imbusowy |
Montaż
- Umocować poprzeczki (3) do prawej części bocznej (2), tak jak to opisano to w poprzednim punkcie.
- Położyć wózek do sprzątania skrzyń na boku lub postawić go na części bocznej. Przymocować odboje (6) do części bocznych (1+2). Potem wkręcić 4 kółka skrętne (4 + 5) do części bocznych.
-
Ustawić wózek do sprzątania skrzyń na kółkach skrętnych i sprawdzić jego stabilność.
-
Wózek do sprzątania skrzyń można wypoziomować za pomocą kółek skrętnych wykręcając je lub wkręcając. Ustalić ich położenie przy pomocy nakrętek zabezpieczających.
- Po ustawieniu wózka do sprzątania skrzyń w żądanym miejscu, zablokować kółka skrętne (4) przy pomocy stoperów, aby wózek nie został przypadkowo przesunięty lub przewrócony.

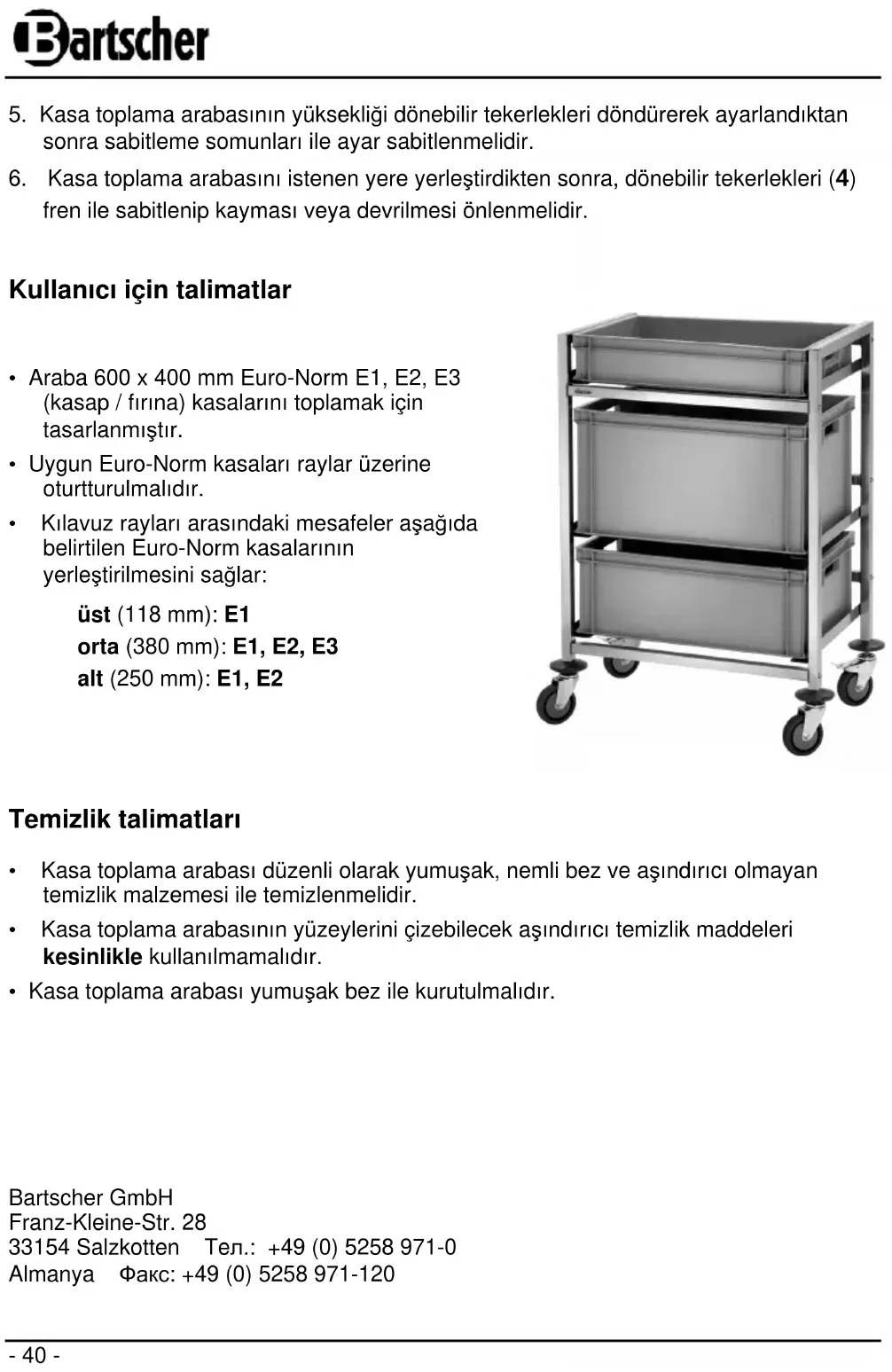

Wskazówki dla użytkownika
- Wózek jest przeznaczony do transportu skrzyń Euro-Norm E1, E2, E3 (masarnia / piekarnia) o wymiarach 600 x 400 mm:
- Ustawić odpowiednie skrzynie Euro-Norm na przewidzianych do tego celu prowadnicach.
- Odstępy pomiędzy prowadnicami w wózku do sprzątania skrzyń umożliwiają używanie następujących skrzyń Euro-Norm:
do góry (118 mm): E1
na środku (380 mm): E1, E2, E3
na dole (250 mm): E1, E2
Wskazówki dotyczące czyszczenia
- Wózek do sprzątania skrzyń należy czyścić regularnie miękką, wilgotną ściereczką i łagodnym środkiem czyszczącym.
- Nigdy nie stosować gruboziarnistych środków czyszczących, które mogą porysować powierzchnię wózka do sprzątania skrzyń.
- Osuszyć wózek do sprzątania skrzyń za pomocą miękkiej ściereczki.
Bartscher GmbH
Niemcy Faks: +49 (0) 5258 971-120
