Typ produktu	Pojízdný vozík pro EuroNorm přepravky
Značka	Bartscher
Model	AK300
Kód produktu	300064
Materiál	Nerezová ocel
Rozměry (D x Š x V)	720 x 500 x 965 mm
Čistá hmotnost	9,4 kg
Maximální nosnost	100 kg (celkem), 40 kg na lištu
Počet lišt	3 páry
Kolečka	4 otočná gumová kolečka, ∅ 100 mm; 2 s brzdami
Kompatibilní přepravky	EuroNorm E1, E2, E3 (rozměry 600 x 400 mm)
Napájení	Žádné (ruční vozík)
Určené použití	Přeprava a skladování EuroNorm přepravek pro řeznictví/pekařství
Montáž	Dodáváno v sadě, jednoduchá montáž pomocí přiloženého imbusového klíče
Čištění	Měkký vlhký hadřík a jemný čisticí prostředek; nepoužívejte abrazivní prostředky
Bezpečnost	Brzdy na 2 kolečkách zabraňující nechtěnému pohybu
Náhradní díly	Dostupné na vyžádání (kolečka, podložky, šrouby)
Obecné informace	Určeno pro profesionální použití; vyrobeno z nerezové oceli

Často kladené otázky - AK300 BARTSCHER

Jak sestavit vozík AK300?

Vozík je dodáván v sadě. Nejprve připevněte 5 příčníků k levé bočnici pomocí dodaných čtvercových podložek a šroubů s použitím imbusového klíče. Opakujte pro pravou bočnici. Poté připevněte podložky k bočnicím a našroubujte 4 otočná kolečka. Nakonec zablokujte brzdy na kolečkách s brzdami.

Jaká je maximální nosnost?

Celková nosnost je 100 kg s maximálním zatížením 40 kg na lištu.

Jaké přepravky mohu s tímto vozíkem používat?

Vozík přijímá EuroNorm přepravky E1, E2 a E3 o rozměrech 600 x 400 mm. Horní lišta (118 mm) přijímá E1, střední lišta (380 mm) přijímá E1, E2, E3 a spodní lišta (250 mm) přijímá E1 a E2.

Jak čistit vozík?

Pravidelně čistěte měkkým vlhkým hadříkem a jemným čisticím prostředkem. Nikdy nepoužívejte abrazivní prostředky, které by mohly poškrábat povrch z nerezové oceli. Otřete a osušte měkkým hadříkem.

Mohu používat přepravky, které nejsou EuroNorm?

Lišty jsou navrženy pro EuroNorm přepravky o přesných rozměrech 600 x 400 mm. Použití jiných formátů by mohlo ohrozit stabilitu. Doporučuje se používat pouze kompatibilní EuroNorm přepravky.

Jak vyměnit kolečko?

Odšroubujte vadné kolečko z bočnice. Nahraďte jej identickým náhradním kolečkem (reference: otočné kolečko s brzdou nebo bez brzdy podle potřeby). Pevně zašroubujte a zkontrolujte stabilitu.

Jsou brzdy dostatečné pro použití na svahu?

Brzdy jsou navrženy tak, aby zabránily nechtěnému pohybu na rovném povrchu. Na svahu může zatížení překročit brzdnou kapacitu. Doporučuje se zablokovat obě kolečka s brzdami a nepoužívat vozík na velkých svazích.

Jaká je výška mezi lištami?

Rozestupy mezi lištami jsou: nahoře 118 mm (pro přepravku E1), uprostřed 380 mm (pro E1, E2, E3), dole 250 mm (pro E1, E2).

Je vozík dodáván smontovaný?

Ne, vozík je dodáván v sadě. Montáž je jednoduchá a rychlá pomocí přiloženého imbusového klíče a dalšího klíče na matice. Všechny díly jsou součástí balení.

Mohu tento vozík použít pro jiné typy nádob?

Vozík je speciálně navržen pro EuroNorm přepravky pro řeznictví/pekařství. Lze jej použít pro jiné nádoby podobných rozměrů, ale ujistěte se, že hmotnost nepřesahuje 40 kg na lištu a že nádoby jsou na lištách stabilní.

NÁVOD K OBSLUZE AK300 BARTSCHER

• Vozík pro odklízení přepravek ENK-3EB

Číslo výrobku:

• 300064

Materiál:

• Chromniklová ocel

Provedení:

- Rám ze čtyřhranných trubek 25,8 x 25,8 mm; Určen pro přepravky Euro-Norm E1, E2, E3 (řeznictví/pekařství), rozměry: 600 x 400 mm 3 páry vodicích lišť; 4 pryžová otočná kolečka, ∅ 100 mm, s 1 nárazníkem, 2 otočná kolečka s brzdami; Rozložitelná sada, jednoduchá montáž

Rozměry:

• š 720 x h 500 x v 965 mm

Max. únosnost:

• 100 kg celkem, 40 kg na jednu přihrádku

Vzdálenost mezi přihrádkami:

- nahoře 118 mm (E1), uprostřed 380 mm (E1, E2, E3), dole 250 mm (E1, E2)

Hmotnost:

• 9,4 kg

Technické změny vyhrazeny!

• Vybalte jednotlivé díly a ekologicky zlikvidujte obalový materiál.
• Zkontrolujte úplnost dodávky podle níže uvedeného seznamu.
• K montáži potřebujete navíc plochý klíč.
  • Z vozíku pro odklízení přepravek stáhněte ochrannou fólii.

Rozsah dodávky / Název dílů

Č. Díl	Počet Název

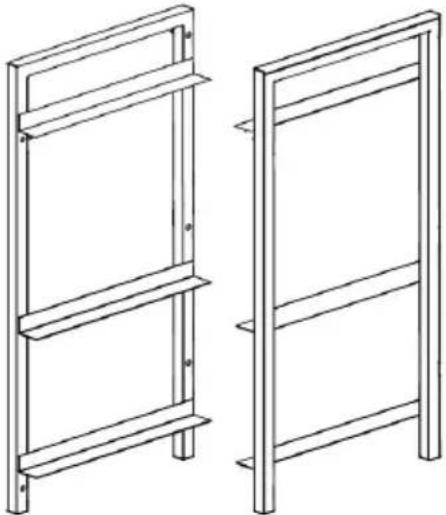

1 + 2		2	Boční stěny levá a pravá se 3 namontovanými vodicími lištami
3		5	Příčné vzpěry
4		2	Otočná kolečka s brzdou
5		2	Otočná kolečka bez brzdy
6		4	Nárazníky k otočným kolečkům
7		20	Čtvercové podložky
8		10	Šrouby
9	[SCG3]	1	Imbusový klíč

Montáž

1. Nejprve namontujte 5 příčných vzpěr (3) na levou boční stěnu (1). Za tímto účelem vložte jednu čtvercovou podložku (7) mezi příčnou vzpěru (3) a boční stěnu (1) a mezi boční stěnu (1) a šroub (8) a pak vše utáhněte imbusovým klíčem.

2. Připevněte boční vzpěru (3) na pravou boční stěnu (2), tak jak je popsáno v předchozím bodě.

3. Vozík pro odklízení přepravek položte na bok nebo jej postavte na boční stěnu. Připevněte nárazníky (6) na boční stěnyi (1+2). Pak zašroubujte 4 otočná kolečka (4 + 5) do bočních stěn.

4. Vozík pro odklízení přepravek postavte na otočná kolečka a vyzkoušejte jeho stabilitu.

5. Vozík pro odklízení přepravek můžete vyrovnat do roviny pomocí otočných koleček tak, že je zašroubujete nebo vyšroubujete. Jejich polohu zafixujte pomocí bezpečnostních matic.

6. Po postavení vozíku pro odklízení přepravek na požadované místo zablokujte otočná kolečka (4) pomocí zarážek, aby se vozík náhodou nepřesunul nebo nepřevrátil.

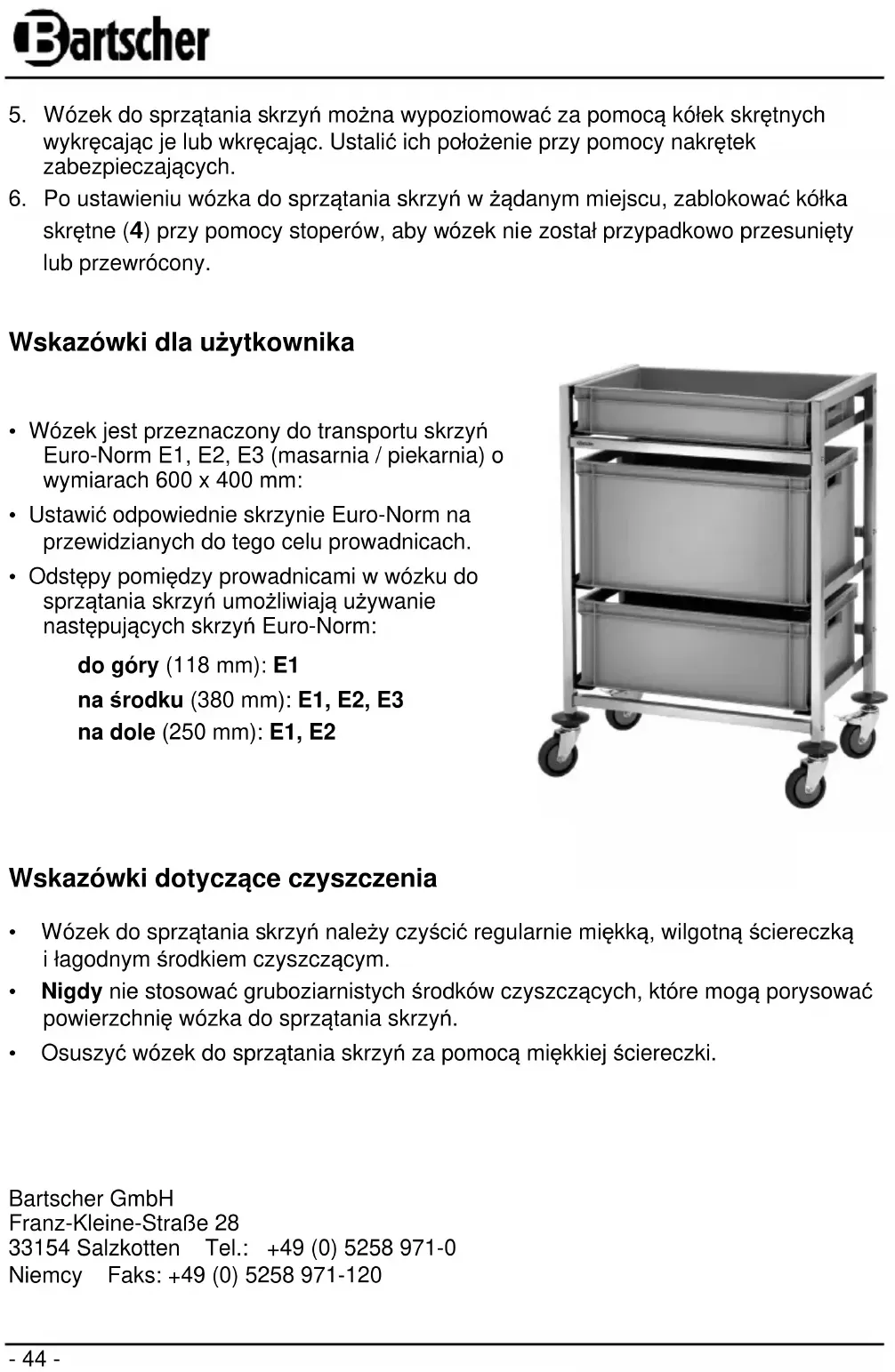

• Vozík je určen pro přepravu přepravek Euro-Norm E1, E2, E3 (řeznictví/pekařství) o rozměrech 600 x 400 mm:
• Vhodné přepravky Euro-Norm postavte na k tomu předpokládané vodicí lišty.
• Rozestupy mezi vodicími lištami na vozíku pro odklízení přepravek umožňují používat následující přepravky Euro-Norm:

nahoře (118 mm): E1

uprostřed (380 mm): E1, E2, E3

dole (250 mm): E1, E2

• Vozík pro odklízení přepravek čistěte pravidelně měkkým, vlhkým hadříkem a jemným čisticím prostředkem.
• Nikdy nepoužívejte abrazivní čisticí prostředky, které mohou poškrábat povrch vozíku pro odklízení přepravek.
• Vozík pro odklízení přepravek osušte měkkým hadříkem.

Bartscher GmbH

Německo Fax: [phone]

Tehnički podaci

Naziv:

• Kolica za spremanja nosiljki ENK-3EB

Broj artikla:

• 300064

Materijal:

• Krom-nikal čelik

Izvedba:

- Okvir: od četverostranih cijevi 25,8 x 25,8 mm;

Namjena: za nosiljke Euro-Norm E1, E2, E3 (mesnica / pekara), dimenzije: 600 x 400 mm

3 para vodilica;

4 gumena okretna kotača, ∅ 100 mm, svaki s po 1 odbojnik kotača,
