MANUAL DE USUARIO AK300 BARTSCHER

de la página 17 a la 20

Acero al cromo-níquel Fabricación:

Marco: de un tubo con una sección transversal cuadrada 25,8 x 25,8 mm; Para cajas Euro-Norm E1, E2, E3 (carnicería / panadería), medidas: 600 x 400 mm 3 pares de guías; 4 ruedas orientables con neumáticos de goma, Ø 100 mm

Con 1 amortiguador, 2 ruedas orientables con bloqueo; Conjunto para montar, instalación fácil Medidas:

an. 720 x prof. 500 x al. 965 mm Capacidad de carga máx.:

100 kg total, 40 kg por pareja de guías Separación entre guías:

En la parte superior 118 mm (E1), En medio 380 mm (E1, E2, E3), En la parte baja 250 mm (E1, E2, E3), Peso:

¡Nos reservamos el derecho a modificaciones técnicas!

• Desempaquetar los elementos individuales y deshacerse del material de embalaje.

• Comprobar la integridad de la entrega según la siguiente lista.

• Para el montaje se necesita además una llave inglesa.

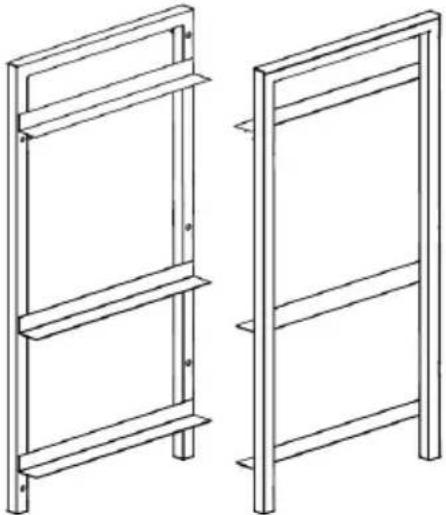

• Elimine el plástico protector del carro para cajas. E- 18 - Contenido de la entrega / nombres de los elementos Nº Elemento Cantidad Nombre 1 + 2

Partes laterales izquierda y derecha con 3 guías previamente montadas

Ruedas orientables con bloqueo

Ruedas orientables sin bloqueo

Amortiguadores de ruedas orientables

Llave Allen- 19 - Instalación

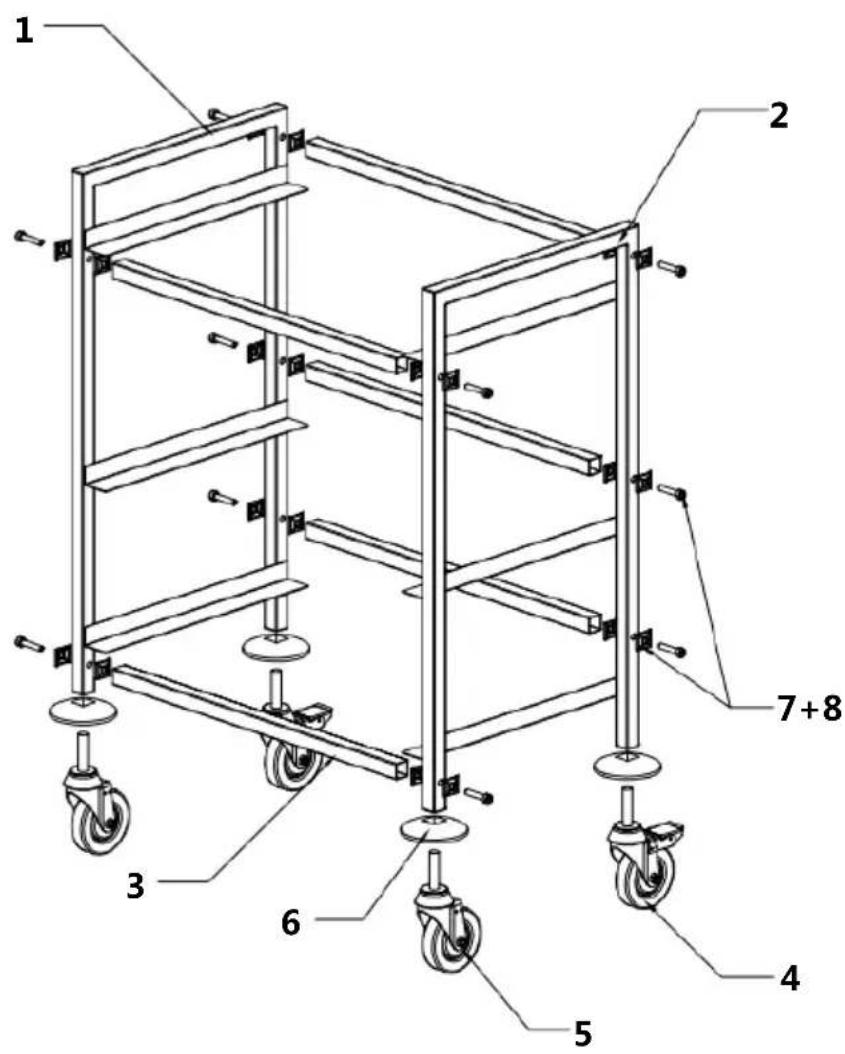

1. Primero instale 5 barras transversales (3) en la parte lateral izquierda (1). Para ello,

coloque las arandelas cuadradas (7) entre la barra transversal (3) y el lateral (1), así como enre el lateral (1) y el tornillo (8), luego enrósquelas con la llave alén.

2. Fije las barras transversales (3) en el lateral derecho (2), tal como se describe en el

3. Coloque el carro porta cajas de lado o posiciónelo en el lateral. Fije los bloqueos (6)

en las partes laterales (1+2). Luego enrosque 4 ruedas orientables (4 + 5) en las partes laterales.

4. Coloque el carro porta cajas en las ruedas orientables y compruebe su estabilidad.

5. El carro porta cajas se puede nivelar con las ruedas orientables, desenroscando o

enroscándolas. Fije su posición con las tuercas de bloqueo.

6. Al colocar el carro porta cajas en el sitio deseado, bloquee las ruedas orientables (4)

con bloqueo para que el carro no sea accidentalmente desplazado o colocado en otra posición.

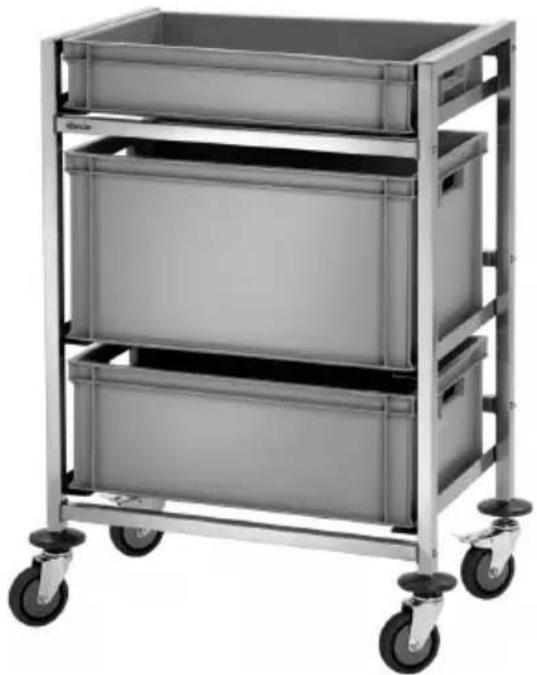

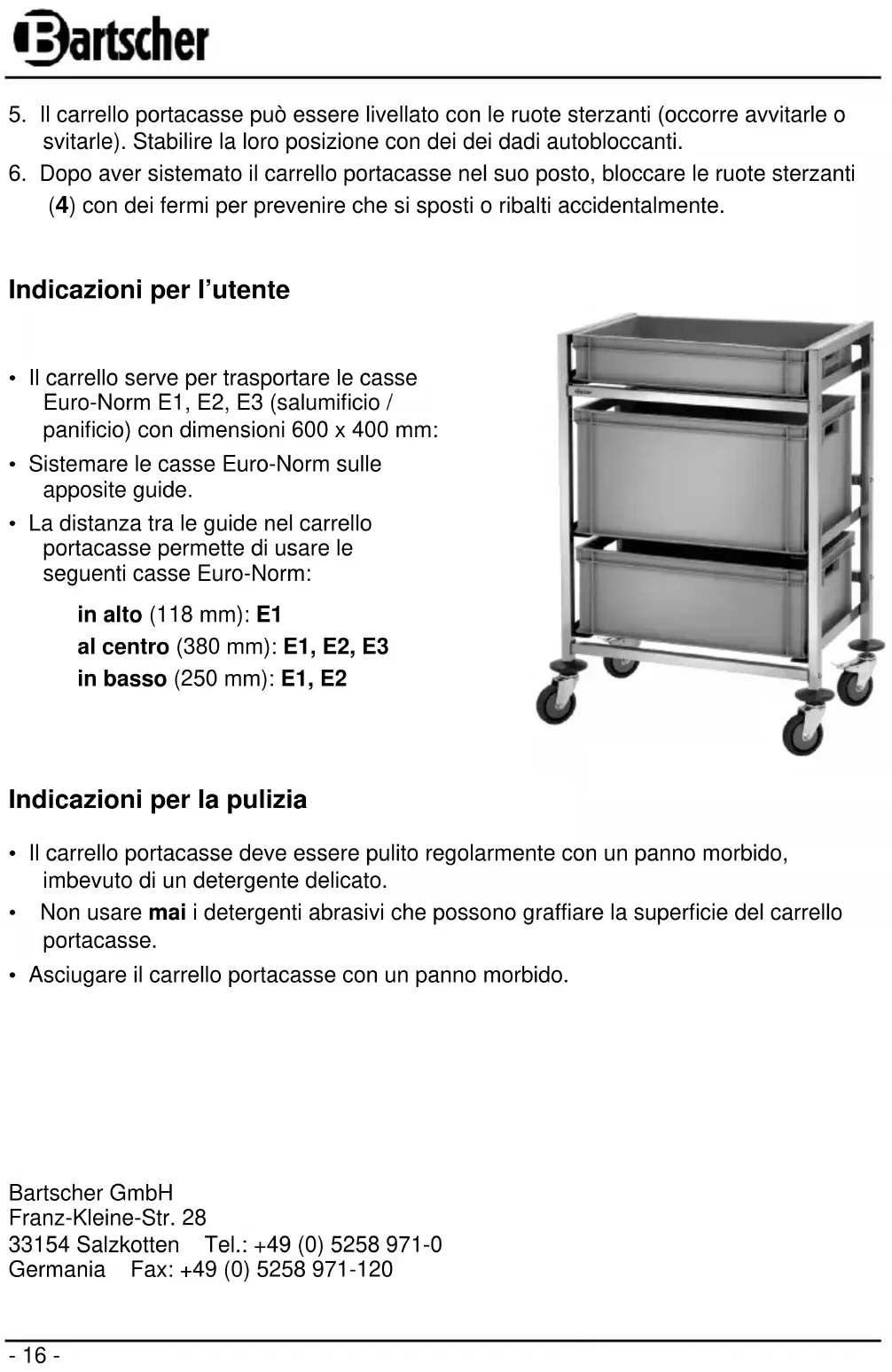

Indicaciones para el usuario

• El carro sirve para el transporte de cajas Euro-Norm E1, E2, E3 (carnicería / panadería) de medidas de 600 x 400 mm.

• Coloque las cajas adecuadas Euro-Norm en las guías previstas para este fin.

• Las distancias entre las guías en el carro porta cajas permiten el uso de las siguientes cajas Euro-Norm: en la parte superior (118 mm): E1 en medio (380 mm): E1, E2, E3 en la parte inferior (250 mm): E1, E2

Consejos para la limpieza

• El carro porta cajas se debe limpiar con regularidad con un paño suave y húmedo con adición con detergente delicado.

• Nunca use detergentes de limpieza de grano grueso que puedan rayar la superficie del carro porta cajas.
