Тип продукта	Тележка для контейнеров EuroNorm
Бренд	Bartscher
Модель	AK300
Код товара	300064
Материал	Нержавеющая сталь
Размеры (Д x Ш x В)	720 x 500 x 965 мм
Вес нетто	9.4 кг
Максимальная грузоподъемность	100 кг (общая), 40 кг на направляющую
Количество направляющих	3 пары
Колесики	4 поворотных колесика из резины, ∅ 100 мм; 2 с тормозами
Совместимые контейнеры	EuroNorm E1, E2, E3 (размеры 600 x 400 мм)
Электропитание	Не требуется (ручная тележка)
Назначение	Транспортировка и хранение контейнеров EuroNorm для мясной/хлебобулочной промышленности
Сборка	Поставляется в разобранном виде, простая сборка с помощью прилагаемого шестигранного ключа
Очистка	Мягкая влажная ткань и мягкое моющее средство; не использовать абразивные средства
Безопасность	Тормоза на 2 колесиках для предотвращения непреднамеренного движения
Запасные части	Доступны по запросу (колесики, амортизаторы, винты)
Общая информация	Предназначено для профессионального использования; изготовлено из нержавеющей стали

Часто задаваемые вопросы - AK300 BARTSCHER

Как собрать тележку AK300?

Тележка поставляется в разобранном виде. Сначала прикрепите 5 поперечин к левой боковой части с помощью прилагаемых квадратных шайб и винтов, используя шестигранный ключ. Повторите для правой боковой части. Затем прикрепите амортизаторы к боковым частям, после чего привинтите 4 поворотных колесика. Закончите, заблокировав тормоза на колесиках с тормозами.

Какова максимальная грузоподъемность?

Общая грузоподъемность составляет 100 кг, с максимальной нагрузкой 40 кг на направляющую.

Какие контейнеры можно использовать с этой тележкой?

Тележка подходит для контейнеров EuroNorm E1, E2 и E3 размером 600 x 400 мм. Верхняя направляющая (118 мм) подходит для E1, средняя направляющая (380 мм) подходит для E1, E2, E3, нижняя направляющая (250 мм) подходит для E1 и E2.

Как чистить тележку?

Регулярно чистите мягкой влажной тканью и мягким моющим средством. Никогда не используйте абразивные средства, которые могут поцарапать поверхность из нержавеющей стали. Протрите и высушите мягкой тканью.

Можно ли использовать контейнеры не EuroNorm?

Направляющие предназначены для контейнеров EuroNorm точных размеров 600 x 400 мм. Использование других форматов может нарушить устойчивость. Рекомендуется использовать только совместимые контейнеры EuroNorm.

Как заменить колесико?

Отвинтите неисправное колесико от боковой части. Замените его на идентичное запасное колесико (ссылка: поворотное колесико с тормозом или без, в зависимости от необходимости). Плотно привинтите и проверьте устойчивость.

Достаточно ли тормозов для использования на уклоне?

Тормоза предназначены для предотвращения непреднамеренного движения на ровной поверхности. На уклоне нагрузка может превысить тормозную способность. Рекомендуется блокировать оба колесика с тормозами и не использовать тележку на значительных уклонах.

Каково расстояние между направляющими?

Расстояния между направляющими: сверху 118 мм (для контейнера E1), посередине 380 мм (для E1, E2, E3), снизу 250 мм (для E1, E2).

Тележка поставляется в собранном виде?

Нет, тележка поставляется в разобранном виде. Сборка проста и быстра с помощью прилагаемого шестигранного ключа и дополнительного гаечного ключа. Все детали включены.

Можно ли использовать эту тележку для других типов контейнеров?

Тележка специально разработана для контейнеров EuroNorm для мясной/хлебобулочной промышленности. Ее можно использовать для других контейнеров аналогичных размеров, но убедитесь, что вес не превышает 40 кг на направляющую и что контейнеры устойчивы на направляющих.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AK300 BARTSCHER

РУССКИЙ ____ страница 33 до 36

TÜRKÇE sayfalar: 37-40

POLSKI ____ strony od 41 do 44

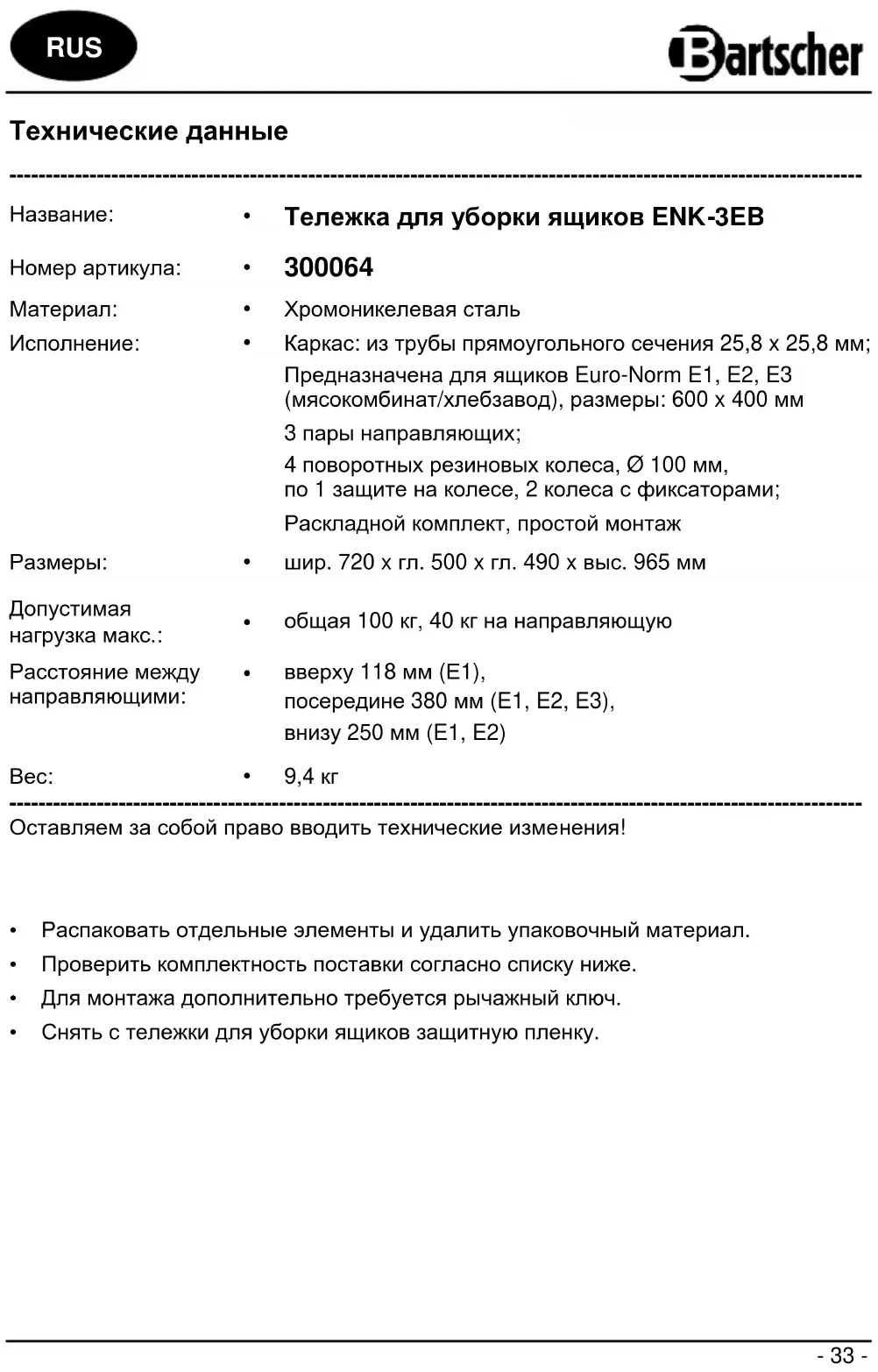

• Тележка для уборки ящиков ENK-3EB

Номер артикула:

• 300064

Материал:

• Хромоникелевая сталь

Исполнение:

- Каркас: из трубы прямоугольного сечения 25,8 x 25,8 мм; Предназначена для ящиков Euro-Norm E1, E2, E3 (мясокомбинат/хлебзавод), размеры: 600 x 400 мм 3 пары направляющих; 4 поворотных резиновых колеса, ∅ 100 мм, по 1 защите на колесе, 2 колеса с фиксаторами; Раскладной комплект, простой монтаж

Размеры:

• шир. 720 x гл. 500 x гл. 490 x выс. 965 мм

Допустимая нагрузка макс.:

• общая 100 кг, 40 кг на направляющую

Расстояние между направляющими:

• вверху 118 мм (E1), посередине 380 мм (E1, E2, E3), внизу 250 мм (E1, E2)

Bec:

• 9,4 кг

Оставляем за собой право вводить технические изменения!

• Распаковать отдельные элементы и удалить упаковочный материал.
• Проверить комплектность поставки согласно списку ниже.
  • Для монтажа дополнительно требуется рычажный ключ.
  • Снять с тележки для уборки ящиков защитную пленку.

Объем поставки / Название части

No Элемент		Коли-чество	Наименование
1 + 2		2	Боковые части левая и правая с 3-я вмонтированными предварительно направляющими
3		5	Перекладины
4		2	Поворотные колеса с фиксаторами
5		2	Поворотные колеса без фиксаторов
6		4	Отбойники для поворотных колес
7		20	Квадратные подкладки
8		10	Винты
9		1	Шестигранный ключ

Монтаж

1. Вначале установить 5 поперечин (3) к левой боковой части (1). Для этого положить по одной квадратной подкладке (7) между поперечиной (3) и боковой частью (1) и между боковой частью (1) и винтом (8), и далее затянуть шестигранным ключом.
2. Прикрепить поперечины (3) к правой боковой части (2), так как описано в предыдущем пункте.
3. Уложить тележку для уборки ящиков на сторону или поставить ее на боковую часть. Прикрепить отбойники (6) к боковым частям (1+2). Затем установить 4 поворотных колеса (4 + 5) в боковые части.

4. Поставить тележку для уборки ящиков на поворотные колеса и проверить ее устойчивость.

5. Тележку для уборки ящиков можно выровнять с помощью поворотных колес, выкручивая или закручивая их. Установить их положение с помощью защитных гаек.

6. После установки тележки для уборки ящиков в требуемом месте заблокировать поворотные колеса (4) с помощью стоперов, чтобы тележка случайно не переместилась и не перевернулась.

Указания для пользователя

• Тележка предназначена для транспортировки ящиков Euro-Norm E1, E2, E3 (мясокомбинат/хлебзавод) размерами 600 x 400 мм:
• Установить соответственно ящики Euro-Norm на предусмотренных для этого направляющих.
• Расстояния между направляющими в тележке для уборки ящиков позволяют использовать следующие ящики Euro-Norm:

вверху (118 мм): E1

внизу (250 мм): E1, E2

Рекомендации по очистке

• Тележку для уборки ящиков следует регулярно чистить мягкой, влажной салфеткой, чистящим средством мягкого действия.
• Никогда не использовать крупнозернистые чистящие средства, которые могут поцарапать поверхность тележки для уборки ящиков.
• Вытереть тележку для уборки ящиков с помощью мягкой тряпки.
