Gerätetyp	Gasgrill
Marke	Bartscher
Modell	P6
Kategorie	Grill
Abmessungen (B x T x H)	1200 x 550 x 1100 mm
Gewicht	40 kg
Grillfläche	Edelstahlrost, ca. 2500 cm²
Gesamtleistung	12 kW (4 Brenner)
Anzahl Brenner	4 Edelstahlbrenner
Zündung	Piezo-Zündung
Temperaturbereich	150 – 300 °C
Material	Edelstahlgehäuse
Kraftstoffart	Flüssiggas (Propan oder Butan)
Zusätzliche Funktionen	Seitenbrenner, Warmhalterost, eingebautes Thermometer
Reinigung	Entnehmbare Tropfschale, Fettmanagementsystem
Sicherheit	Gasabsperrventil, stabile Beine mit Rollen
Ersatzteile erhältlich	Brenner, Roste, Thermoelement

Häufig gestellte Fragen - P6 BARTSCHER

Wie montiere ich den Grill?

Befolgen Sie die Montageanleitung Schritt für Schritt. Stellen Sie sicher, dass alle Schrauben festgezogen und der Gasschlauch korrekt angeschlossen ist. Testen Sie vor der ersten Verwendung mit Seifenwasser auf Gaslecks.

Welche Gasart kann ich verwenden?

Verwenden Sie Flüssiggas (Propan oder Butan) mit einem geeigneten Regler. Verwenden Sie niemals Erdgas, es sei denn, der Grill wurde speziell umgerüstet.

Wie reinige ich den Grillrost?

Reinigen Sie den Rost nach jedem Gebrauch mit einer Messingdrahtbürste, solange er noch warm ist. Für eine gründliche Reinigung in warmem Seifenwasser einweichen und gründlich abspülen.

Wie zünde ich die Brenner an?

Drehen Sie die Gasversorgung auf, drücken und drehen Sie dann den Bedienknopf in die Zündposition. Die Piezo-Zündung erzeugt einen Funken. Falls dies fehlschlägt, verwenden Sie ein langes Feuerzeug.

Was tun, wenn die Brennerflamme schwach ist?

Überprüfen Sie die verstopften Brenneröffnungen und reinigen Sie sie mit einer Nadel. Stellen Sie auch sicher, dass die Gasflasche nicht leer und der Regler funktionsfähig ist.

Wie lagere ich den Grill?

Lagern Sie ihn im Freien unter einer Abdeckung oder im Innenbereich an einem trockenen Ort. Trennen Sie die Gasflasche und lagern Sie sie getrennt in einem belüfteten Bereich.

Wo finde ich Ersatzteile?

Ersatzteile wie Brenner, Grillroste und Thermoelemente sind bei autorisierten Bartscher-Händlern oder auf der Website des Herstellers erhältlich.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Verwenden Sie den Grill immer im Freien in einem gut belüfteten Bereich. Halten Sie brennbare Materialien fern. Überprüfen Sie regelmäßig die Gasanschlüsse auf Lecks. Lassen Sie den Grill während des Betriebs nicht unbeaufsichtigt.

Kann ich den Grill im Innenbereich verwenden?

Nein, verwenden Sie diesen Grill niemals in Innenräumen oder geschlossenen Räumen, da die Gefahr einer Kohlenmonoxidvergiftung und Brandgefahr besteht.

Wie reguliere ich die Temperatur?

Stellen Sie die Bedienknöpfe ein, um die gewünschte Heizstufe einzustellen. Verwenden Sie das eingebaute Thermometer, um die Grilltemperatur zu überwachen. Für niedrige Hitze reduzieren Sie den Gasfluss.

BEDIENUNGSANLEITUNG P6 BARTSCHER

Elektrische Hähnchengrillgeräte

Seite 2 bis 6

D/A/CH

Instruction manual

Elektrische kippengrills

blz. 17 t/m 21

NL/B

Instrukcja obsługi

Elektro-Hähnchengrills

mit übereinander Einzelspießensbewegung

Mod. E-6P

Mod. E-8P-S2

Mod. E-12P-S3

CE

INSTALLATIONS,- BEDIENUNGS- UND WARTUNGSANWEISUNGEN

• ABBILDUNG DES GERÄTES


• MERKMALE

Modell	Spiesse	Hähnchen	Breite	Tiefe	Höhe	Spannung	Leistung
E-6P 2 6	700 mm 36	0 mm 530 mm	230V~ 2800 W
E-8P-S2 2	8 880 mm	470 mm 530 mm	230V~ 3500 W
E-12P-S3 3	12	80 mm 470 mm	710 mm			230V 3~400V 3N~	5000 W

- INSTALLATION

Installation, Aufbau und eine eventuelle Fehlerbehebung dürfen ausschliesslich nur von qualifiziertem Fachpersonal durchgeführt werden :

• Das Gerät aus der Verpackung nehmen und das Verpackungsmaterial entfernen.
  Die Schutzfolie von den Geräten entfernen; sollten Klebereste angehaftet bleiben, mit einem geeigneten Lösemittel entfernen und trocknen.
• Das Datenschild befindet sich auf der Rückseite des Gerätes. Die darauf angegebenen Daten betr. Netzspannung müssen mit denjenigen am Aufstellungsort übereinstimmen.
• Bei Inbetriebnahme des Gerätes muss darauf geachtet werden, dass die festgelegte Spannungsleistung nicht mehr als 10% plus/minus abweicht.
  Für den Anschluss des Gerätes benötigt man einen vorschriftsmässigen Schalter, der sich zwischen dem Gerät selbst und der Netzspannung befinden muss, mit einem Kontaktabstand von mindestens 3 mm pro Pol. Der Schalter muss leicht erreichbar sein.
• Das Gerät muss fest und eben stehen. Durch Regulieren der Füsschen können evtl. Unebenheiten ausgeglichen werden, da diese eine optimale Leistung des Gerätes und das perfekte Funktionieren beeinträchtigen könnten.
• Sollten sich ganz in der Nähe leicht entflammbare Wände oder Möbel befinden, müssen diese entsprechend verkleidet werden. Die Brandschutzvorschriften sind streng zu beachten. 15 cm Abstand zwischen den Seitenwänden und der Rückwand des Gerätes und den eventuellen entflammbaren anliegenden Wänden halten.
• Das Gerät muss nach den geltenden lokalen Vorschriften sowie den geltenden Europäischen Normen installiert werden.

- GEBRAUCHSANWEISUNG

Die Installation und die erste Kontrolle des Hähnchengrills dürfen nur von qualifiziertem Fachpersonal ausgeführt werden. Um ein gutes Funktionieren zu garantieren, muss folgendes beachtet werden:

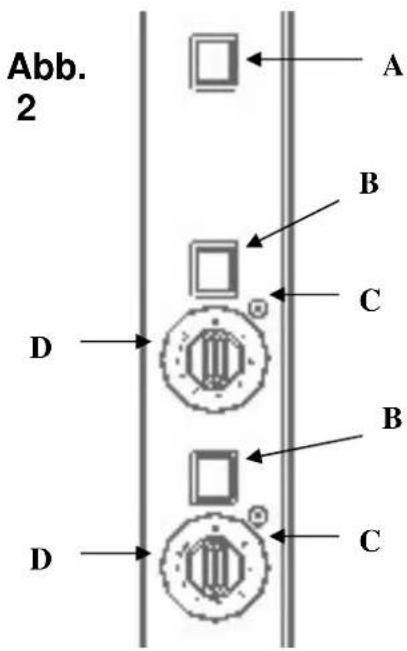

• Mit dem Beleuchtungsschalter (A) wird die Innenbeleuchtung des Hähnchengrills angezündet.
• Die Getriebemotorschalter (B) aktivieren, um die Rotationsmotoren für die Spiesse in Bewegung zu setzen.
• Die Energieregulatoren (D) drehen, um die Heizelemente in Bewegung zu setzen. Die Regulatoren der Heizelemente (Infinit control) haben die Funktion, die Einschaltzeit der für die Aufheizung des Hähnchengrills zuständigen Heizelemente zu ändern. Jeder Wert entspricht einer Einheit, bis die 9 Einheiten erreicht sind. Beim Erreichen des Dauerbetriebes (MAX) kehrt man auf 0 zurück (Heizelemente ausgeschaltet). Jede Einheit entspricht einer Anzahl von Sekunden, in welchen die Heizelemente eingeschaltet bleiben; für die restlichen Einheiten bleiben die Heizelemente ausgeschaltet. Der betreffende Wert für die Einschaltzeiten der Heizelemente kann jederzeit geändert werden. Die Kontrolleuchte C zeigt den Heizelementebetrieb an.

Abb. 3

- Beim Erreichen des Dauerbetriebes (MAX) kehrt man auf 0 zurück (Heizelemente ausgeschaltet). Jede Einheit entspricht einer Anzahl von Sekunden, in welchen die Heizelemente eingeschaltet bleiben; für die restlichen Einheiten bleiben die Heizelemente ausgeschaltet.

N.B. Eine spezielle Vorrichtung verhindert das Funktionieren der Heizstäbe bei abgestellten Getriebemotoren, um ein Anbrennen der Hähnchen zu vermeiden.

- BELADEN DES HÄHNCHENGRILLS

Zum Beladen des Hähnchengrills wie folgt vorgehen :

• Die kalten Spiesse von Hand herausnehmen
• Die Hähnchen gemäss Abbildung 4 aufspiessen
• Die Spiesse in den Grill einfügen
• Nach beendeter Grillzeit die Spiesse mit Kockenhandschuh

Abb. 4

Die Hände oder anderes nie in das Hähnchengrillgerät stecken, wenn dieses in Betrieb ist.

rev. 2 - 09/06/2009

- VORGESCHLAGENE GRILLZEITEN

Die Grillzeit für ca. 1 kg schwere Hähnchen beträgt zwischen 75 und 90 Minuten. Folgendes kann die Grillzeit sehr beeinflussen :

• ob der Grill schon vorgeheizt ist
• ob das Fleisch fett oder mager ist
• Gewicht und Form des Grillgutes
• Temperatur des rohen Produktes und das gewünschte Ergebnis (mehr oder weniger gebräunt).

■ REINIGUNG UND WARTUNG

ACHTUNG : das Gerät nie mit direktem Wasserstrahl oder mit Hochdruckreiniger bespritzen Die Reinigung des Gerätes ist sehr wichtig, denn sie gewährleistet ein einwandfreies Funktionieren und eine lange Lebensdauer. Ausserdem macht ein sauberes und gepflegtes Gerät einen guten Eindruck auf den Kunden. Die Reinigung ist je nach Bedarf nach folgenden Punkten vorzunehmen:

• Vor jeder Reinigung oder Wartungsarbeit immer den Netzstecker herausziehen.
• Das Gerät ausschalten, indem man den allpoligen, vor dem Gerät angebrachten Schalter inaktiv macht oder den Stecker herauszieht (aufpassen, dass dieser nicht nass wird).
• Das Gerät erst nach vollständiger Abkühlung reinigen.

- Alle Geräteteile aus Edelstahl dürfen nur mit Wasser und einem geeigneten Reinigungsmittel gereinigt werden. Auf keinen Fall scheuernde oder ätzende Mittel verwenden, diese könnten die Oberfläche beschädigen.

- Instrumentenbrett, Griffe, Schalter und Glasscheiben sind mit einem weichen, feuchten Tuch zu behandeln.

- Bei Dauerbetrieb sollten die Glasscheiben öfters mit einem feuchten, warmen Tuch gereinigt werden. Es ist wichtig, dies zu beachten, denn durch grosse Temperaturunterschiede könnten die Glasscheiben bersten. Deshalb sind die noch warmen Glasscheiben auch nie mit kaltem Wasser abzuwischen. Die Glasscheiben können entfernt werden, um eine bessere Reinigung zu ermöglichen.

- Es empfiehlt sich, die Fettauffangschalen nach jedem Grillvorgang zu leeren und zu reinigen.

- Sollten Funktionsstörungen auftreten, ist das Gerät sofort auszuschalten, der Netzstecker herauszuziehen und der Kundendienst zu benachrichtigen.

- Reparaturen sind nur von qualifiziertem Fachpersonal auszuführen.

- AUSWECHSELN DES SPEISUNGSKABELS

Sollte das Zuleitungskabel beschädigt sein, muss es mit einem gleichartigen ersetzt werden. Das Ersatzkabel muss folgende Eigenschaften aufweisen:

• es darf nicht leichter als Typ H07 RN-F sein
• es muss einen mindesten Querschnitt der Leitungen wie folgt aufweisen :

Modell 230V~ 230V 3~ 400V 3N~
E-6P	3 × 1,5^2	/ mm
E-8P-S2	3 × 2,5^2	mm
E-12P-S3	/	4x4	5 × 2,5^2 mm

mm

Beim Anschliessen ist darauf zu achten, dass die Erdleitung länger als die anderen Leitungen ist, damit sich diese im Falle einer starken Traktion des Kabels oder beim Bruch der Kabelbefestigung erst nach den Spannungsleitungen loslöst.

- AUSWECHSELN DER LAMPE

• Das Gerät ausschalten.
• Das Schutzglas entfernen.
• Die Lampe abschrauben und durch eine gleichartige ersetzen. Das Schutzglas wieder aufschrauben.

- ELEKTRO-SCHEMA

Siehe beigefügte Schaltpläne.

■ ANWEISUNG

• Das Gerät entsprechend den nationalen Entsorgungsrechtsvorschriften entsorgen.
• Das Gerät gegen Eingriffe von nicht berechtigtem Personal immer schützen.

DER HERSTELLER LEHNT JEGLICHE VERANTWORTUNG AB, FALLS DIE VORLIEGENDEN ANWEISUNGEN NICHT STRIKT BEFOLGT WERDEN.
