ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX1280 PowerPlus

3.2 Κατάλογος περιεχομένων κουτιού εξαρτημάτων (Εικ. B) ..................................... 4

4 ΣΥΜΒΟΛΑ ........................................................................................ 4 5 ΓΕΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ................................ 5 5.1 Χώρος εργασίας ...................................................................................................... 5

5.2 Ασφάλεια με το ηλεκτρικό ρεύμα ........................................................................... 5

5.3 Ατομική ασφάλεια ................................................................................................... 5

5.4 Προσεκτικός χειρισμός και χρήση των ηλεκτρικών εργαλείων ........................... 6

5.5 Σέρβις ...................................................................................................................... 6 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΡΟΧΟΥΣ ΠΑΓΚΟΥ .... 7 7 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ......................................................................... 7

7.1 Στερέωση ασπίδων προστασίας ματιών / παγίδων σπινθήρων (Εικ. C) ............. 7

7.2 Τοποθέτηση και ρύθμιση της βάσης στήριξης (Εικ. D) ......................................... 8

7.3 Αλλαγή των τροχών λείανσης (Εικ. Α & Ε) ............................................................ 8

8.3 Χρήση του περιστροφικού εργαλείου (Εικ. Α) ....................................................... 9

8.3.1 Τοποθέτηση μυτών και εργαλείων (Εικ. G) ................................................................ 9

8.3.2 Αλλαγή της λαβίδας σύσφιξης (Εικ. G & H) ............................................................... 9

8.4 Χρήση μυτών και εργαλείων (Εικ. B) ................................................................... 10

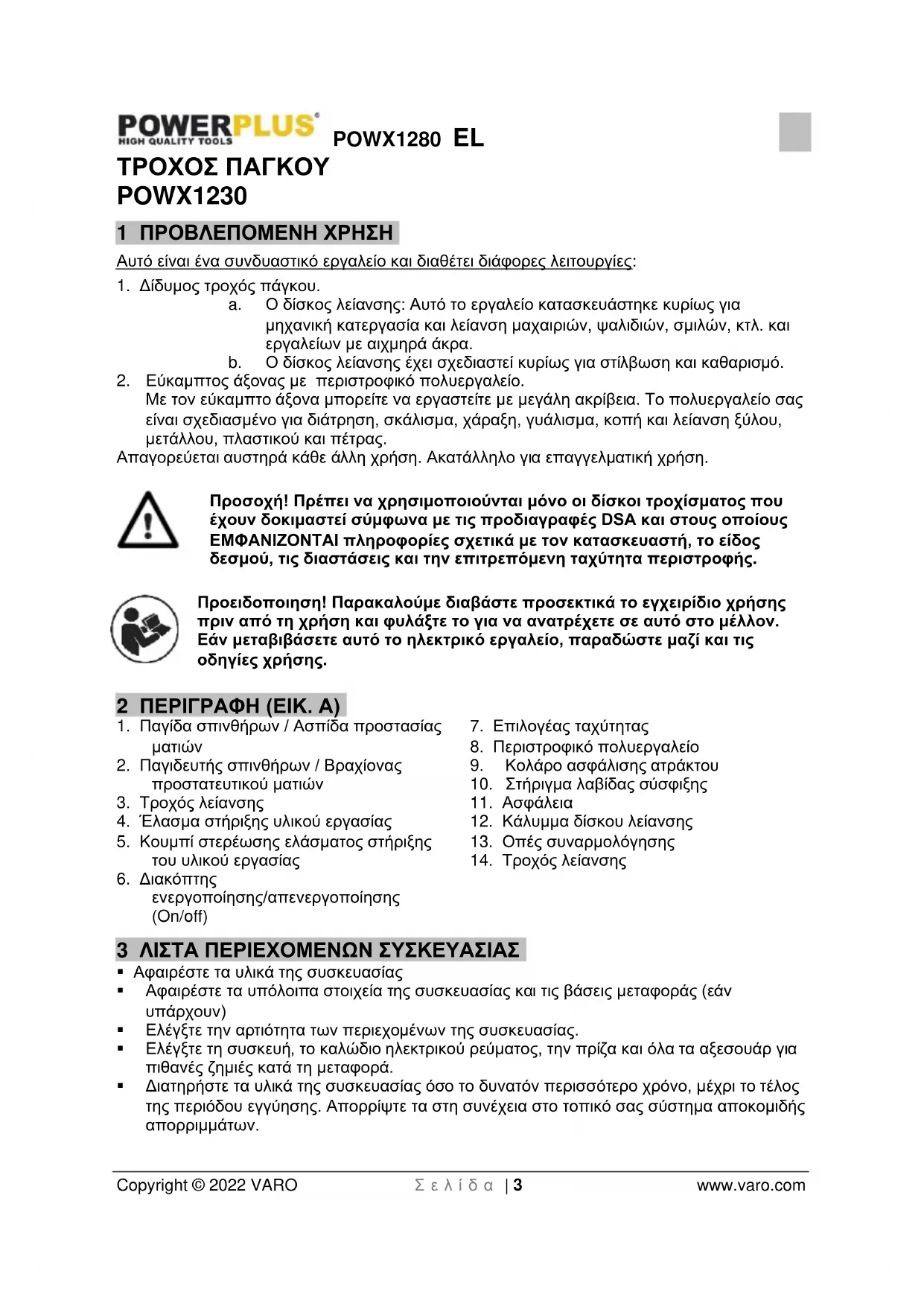

1. Δίδυμος τροχός πάγκου.

a. Ο δίσκος λείανσης: Αυτό το εργαλείο κατασκευάστηκε κυρίως για μηχανική κατεργασία και λείανση μαχαιριών, ψαλιδιών, σμιλών, κτλ. και εργαλείων με αιχμηρά άκρα. b. Ο δίσκος λείανσης έχει σχεδιαστεί κυρίως για στίλβωση και καθαρισμό.

2. Εύκαμπτος άξονας με περιστροφικό πολυεργαλείο.

Με τον εύκαμπτο άξονα μπορείτε να εργαστείτε με μεγάλη ακρίβεια. Το πολυεργαλείο σας είναι σχεδιασμένο για διάτρηση, σκάλισμα, χάραξη, γυάλισμα, κοπή και λείανση ξύλου, μετάλλου, πλαστικού και πέτρας. Απαγορεύεται αυστηρά κάθε άλλη χρήση. Ακατάλληλο για επαγγελματική χρήση. Προσοχή! Πρέπει να χρησιμοποιούνται μόνο οι δίσκοι τροχίσματος που έχουν δοκιμαστεί σύμφωνα με τις προδιαγραφές DSA και στους οποίους ΕΜΦΑΝΙΖΟΝΤΑΙ πληροφορίες σχετικά με τον κατασκευαστή, το είδος δεσμού, τις διαστάσεις και την επιτρεπόμενη ταχύτητα περιστροφής. Προειδοποιηση! Παρακαλούμε διαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν από τη χρήση και φυλάξτε το για να ανατρέχετε σε αυτό στο μέλλον. Εάν μεταβιβάσετε αυτό το ηλεκτρικό εργαλείο, παραδώστε μαζί και τις οδηγίες χρήσης. 2 ΠΕΡΙΓΡΑΦΗ (ΕΙΚ. A)

1. Παγίδα σπινθήρων / Ασπίδα προστασίας

2. Παγιδευτής σπινθήρων / Βραχίονας

προστατευτικού ματιών

4. Έλασμα στήριξης υλικού εργασίας

5. Κουμπί στερέωσης ελάσματος στήριξης

ενεργοποίησης/απενεργοποίησης (On/off)

7. Επιλογέας ταχύτητας

8. Περιστροφικό πολυεργαλείο

9. Κολάρο ασφάλισης ατράκτου

10. Στήριγμα λαβίδας σύσφιξης

12. Κάλυμμα δίσκου λείανσης

13. Οπές συναρμολόγησης

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

• Αφαιρέστε τα υλικά της συσκευασίας

• Αφαιρέστε τα υπόλοιπα στοιχεία της συσκευασίας και τις βάσεις μεταφοράς (εάν

• Ελέγξτε την αρτιότητα των περιεχομένων της συσκευασίας.

• Ελέγξτε τη συσκευή, το καλώδιο ηλεκτρικού ρεύματος, την πρίζα και όλα τα αξεσουάρ για πιθανές ζημιές κατά τη μεταφορά.

• Διατηρήστε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα στη συνέχεια στο τοπικό σας σύστημα αποκομιδής απορριμμάτων.POWX1280 EL Copyright © 2022 VARO Σ ε λ ί δ α | 4 www.varo.com ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Κίνδυνος ασφυξίας!

3.1 Λίστα περιεχομένων

1 x δίδυμο μηχάνημα λείανσης πάγκου 1 x εύκαμπτος άξονας (μήκος 1 m) 1 x συνδυαστικό κλειδί 2 x έλασμα στήριξης υλικού εργασίας 2 x παγίδες σπινθήρων / ασπίδες προστασίας

2 x χειρόβιδες 2 x παξιμάδια M6 4 x παξιμάδια M4 4 x μπουλόνια M4 x 10 χιλ. 4 x Ø4 ροδέλες 4 x Ø4 ελατηριοειδείς ροδέλες 2 x παξιμάδια M5 2 x μπουλόνια M5 x 45 χιλ. 2 x Ø5 ροδέλες 2 x Ø5 ελατηριοειδές ροδέλες 1 x κουτί εξαρτημάτων 1 x εγχειρίδιο οδηγιών

3.2 Κατάλογος περιεχομένων κουτιού εξαρτημάτων (Εικ. B)

A – 1 x πάστα στίλβωσης B – 5 x τριβείο χούφτας r Ø15 mm B – 1 x κουμπί προστασίας από ανάκρουση για τριβείο χούφτας r Ø15 mm B – 5 x τριβείο χούφτας r Ø9 mm B – 1 x κουμπί προστασίας από ανάκρουση για τριβείο χούφτας r Ø9 mm C – 5 x δίσκοι στίλβωσης Ø25 mm C – 5 x δίσκοι στίλβωσης Ø13 mm C – 1 x κουμπί προαστασίας από ανάκρουση για δίίσκους στίλβωσης D – 4 x βούρτσες καθαρισμού E – 3 x βούρτσες ορείχαλκου F – 12 x δίσκος κοπής Ø32 mm F – 40 x δίσκος κοπής Ø24 mm F – 1 x κουμπί προστασίας από ανάκρουση για δίσκο κοπής G – 2 x λαβίδες σύσφιξης (2,0 - 2,4 mm) G – 1 x συνδυαστικό κλειδί H – 1 x σσμυριδοτροχός I – 5 x σημεία τροχίσματος J – 5 x μύτες τροχίσματος K – 5 x μύτες τροχίσματος Aν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, επικοινωνήστε με τον προμηθευτή σας. 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και το εργαλείο χρησιμοποιούνται τα εξής σύμβολα:

Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών

Υποχρεωτική χρήση προστατευτικών γυαλιών.

Διαβάστε το εγχειρίδιο πριν από

Φοράτε προστατευτικά γάντια.

Σημαντικές πληροφορίες!

Χρησιμοποιείτε αντιθορυβική

Σημαίνει κίνδυνο τραυματισμού ή ζημιά στο εργαλείο.

Τα ηλεκτρικά προϊόντα δεν πρέπει να απορρίπτονται με τα οικιακά απορρίμματαPOWX1280 EL Copyright © 2022 VARO Σ ε λ ί δ α | 5 www.varo.com

Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο γείωσης. 5 ΓΕΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορούν να αποτελέσουν αιτία ηλεκτροπληξίας, φωτιάς ή/και σοβαρών τραυματισμών. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με τροφοδοσία ρεύματος (με καλώδιο τροφοδοσίας) ή με μπαταρία (ασύρματα).

• Διατηρείτε το χώρο εργασίας σας καθαρό και τακτοποιημένο. Η αταξία και ο ελλιπής φωτισμός στο χώρο εργασίας μπορούν να προκαλέσουν ατυχήματα.

• Μην εργάζεστε με τη συσκευή σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύκαυστα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν κύματασπινθήρες, τα οποίαπου μπορούν να οδηγήσουν σε ανάφλεξη της σκόνης ή των

• Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Σε περίπτωση που αποσπαστεί η προσοχή σας, ενδέχεται να χάσετε τον έλεγχο της συσκευής.

5.2 Ασφάλεια με το ηλεκτρικό ρεύμα

• Το φις της συσκευής πρέπει να ταιριάζει στην πρίζα. Μην τροποποιείτε το φις με κανέναν τρόπο. Μην χρησιμοποιείτε προσαρμογέα μαζί με γειωμένες συσκευές. Εάν το φις δεν έχει τροποποιηθεί και η πρίζα που χρησιμοποιείται είναι η κατάλληλη, ελαττώνεται ο κίνδυνος ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα, καλοριφέρ και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας, όταν το σώμα σας είναι γειωμένο.

• Αποφεύγετε την έκθεση της συσκευής στη βροχή ή στην υγρασία. Η εισχώρηση νερού σε μια ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

• Μην μεταχειρίζεστε το καλώδιο τροφοδοσίας με εσφαλμένο τρόπο, για τη μεταφορά της συσκευής, την ανάρτηση ή την αποσύνδεση του φις από την πρίζα. Φροντίστε ώστε το καλώδιο τροφοδοσίας να μην εκτίθεται σε θερμότητα, λάδι, αιχμηρές γωνίες ή κινούμενα μέρη. Εάν το καλώδιο είναι φθαρμένο ή λυγισμένο, υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας.

• Όταν εργάζεστε με το ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο επέκτασης, το οποίο είναι επίσης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου επέκτασης κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία της συσκευής θα πρέπει να γίνει από σύστημα παραμένοντος ρεύματος (RCD). Η χρήση ενός συστήματος RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

• Να είστε προσεκτικοί. Να προσέχετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χειρίζεστε τη συσκευή, εάν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης της συσκευής, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Να χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό και να φοράτε πάντα προστατευτικά γυαλιά. Η χρήση ατομικού προστατευτικού εξοπλισμού, όπως αναπνευστική μάσκα,POWX1280 EL Copyright © 2022 VARO Σ ε λ ί δ α | 6 www.varo.com παπούτσια με αντιολισθητικές σόλες, κράνος ή ωτασπίδες, ανάλογα με τον τύπο και την εφαρμογή του ηλεκτρικού εργαλείου, ελαττώνει τον κίνδυνο τραυματισμών.

• Αποτρέπετε το ενδεχόμενο τυχαίας ενεργοποίησης της συσκευής. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση OFF (0), πριν συνδέσετε το φις στην πρίζα. Εάν, κατά τη μεταφορά της συσκευής, έχετε το δάχτυλό σας πάνω στο διακόπτη ή η συσκευή είναι ενεργοποιημένη όταν συνδεθεί στην πρίζα, μπορεί να προκληθεί ατύχημα.

• Πριν θέσετε σε λειτουργία τη συσκευή, απομακρύνετε τα ασφαλιστικά και ρυθμιστικά εργαλεία. Ένα εργαλείο ή κλειδί ασφάλισης, το οποίο βρίσκεται σε ένα περιστρεφόμενο εξάρτημα της συσκευής, μπορεί να οδηγήσει σε τραυματισμό.

• Μην υπερεκτιμάτε τις δυνατότητές σας. Πατάτε σταθερά κάτω και διατηρείτε πάντα την ισορροπία σας. Έτσι θα μπορείτε να ελέγχετε καλύτερα τη συσκευή, σε περίπτωση μη αναμενόμενης κατάστασης.

• Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν σε κινούμενα μέρη. Υπάρχει κίνδυνος για τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά, να πιαστούν στα κινούμενα μέρη.

• Εάν υπάρχει τοποθετημένη διάταξη αναρρόφησης ή συλλογής της σκόνης, βεβαιωθείτε ότι αυτή είναι συνδεδεμένη και ότι χρησιμοποιείται σωστά. Η χρήση τέτοιων διατάξεων μειώνει τον κίνδυνο που προκαλείται από την σκόνη.

5.4 Προσεκτικός χειρισμός και χρήση των ηλεκτρικών εργαλείων

• Μην ασκείτε υπερβολικό φορτίο στη συσκευή. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο ανάλογα με την εργασία σας. Χρησιμοποιώντας το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια, στην καθορισμένη περιοχή απόδοσης.

• Μη χρησιμοποιείτε ηλεκτρικά εργαλεία των οποίων ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείοπου δεν μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί από το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Πριν πραγματοποιήσετε ρυθμίσεις, πριν αλλάξετε αξεσουάρ ή αποθέσετε τη συσκευή, αποσυνδέσετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα αποτρέπουν την τυχαία έναρξη ενεργοποίηση της συσκευής.

• Φυλάσσετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε, σε χώρους στους οποίους δεν έχουν πρόσβαση παιδιά. Μην επιτρέπετε τη χρήση της συσκευής από άτομα που δεν είναι εξοικειωμένα με αυτήν ή που δεν έχουν διαβάσει τις οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.

• Φροντίζετε τη συσκευή με προσοχή. Ελέγχετε εάν τα κινούμενα μέρη λειτουργούν χωρίς πρόβλημα και δεν μπλοκάρονται, εάν υπάρχουν εξαρτήματα σπασμένα ή με ζημιές, τα οποία επηρεάζουν τη λειτουργία της συσκευής. Φροντίστε για την επισκευή τυχόν εξαρτημάτων που έχουν υποστεί ζημιά, πριν χρησιμοποιήσετε τη συσκευή. Η ελλιπής συντήρηση ηλεκτρικών εργαλείων αποτελεί αιτία για πολλά ατυχήματα.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Εάν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, μπλοκάρονται λιγότερο και λειτουργούν πιο εύκολα.

• Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, αξεσουάρ, ένθετα εξαρτήματα, κλπ. σύμφωνα με τις παρούσες οδηγίες και σύμφωνα με τις προδιαγραφές αυτού του ειδικού τύπου συσκευής. Θα πρέπει να λαμβάνετε υπόψη τις συνθήκες εργασίας και την εκτελούμενη ενέργεια. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό, εκτός του προοριζόμενου, μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

• Φροντίστε ώστε η συσκευή σας να επισκευάζεται μόνο από εξειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Έτσι θα διασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας της συσκευής.POWX1280 EL Copyright © 2022 VARO Σ ε λ ί δ α | 7 www.varo.com 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΡΟΧΟΥΣ ΠΑΓΚΟΥ

• Το μηχάνημα είναι εφοδιασμένο με τριφασικό καλώδιο τροφοδοσίας και βύσμα με σημείο γείωσης. Είναι επομένως ιδιαίτερα σημαντικό να τοποθετηθεί σε τυπική υποδοχή, με σωστή γείωση και προστασία από υπερφόρτωση (με ασφάλεια 16A ή μαγνητοθερμική διάταξη προστασίας 16A). Εάν χρησιμοποιήσετε καλώδιο επέκτασης, βεβαιωθείτε ότι είναι επίσης τριφασικό και διαθέτει γείωση.

• Το καλώδιο τροφοδοσίας προορίζεται για φυσιολογικές συνθήκες χρήσης. Είναι σχεδιασμένο για να αντέχει σε φυσιολογική μηχανική καταπόνηση. Μην κάνετε στροφές το καλώδιο ή τοποθετείτε πάνω του αντικείμενα τα οποία μπορούν να το φθείρουν. Επίσης, βεβαιωθείτε ότι το καλώδιο δεν έρχεται σε επαφή με οποιοδήποτε υγρό ή οποιαδήποτε πηγή θερμότητας και ότι δεν το χρησιμοποιείτε σε υγρό περιβάλλον. Να μην βγάζετε το βύσμα από την πρίζα τραβώντας το καλώδιο.

• Πριν οποιαδήποτε διαδικασία συντήρησης, τροποποίησης ή επέμβασης στο μηχάνημα (όπως συναρμολόγηση, αποσυναρμολόγηση, ρύθμιση, κτλ), πάντα να βγάζετε την πρίζα μέχρι το μηχάνημα να ακινητοποιηθεί.

• Είναι υποχρεωτικό να φοράτε πιστοποιημένα γάντια και προστατευτικά γυαλιά οπότε χρησιμοποιείτε τη συσκευή.

• Ποτέ μη χρησιμοποιείτε το μηχάνημα χωρίς το προστατευτικό κάλυμμα και τους αντισπινθηριστικούς προφυλακτήρες.

• Να βεβαιώνεστε πάντα ότι τα στηρίγματα έχουν στερεωθεί καλά πριν τη χρήση του μηχανήματος.

• Καθώς ο τροχός φθείρεται, ρυθμίστε τη βάση προστασία και το διαφανές κάλυμμα: − 1,5 mm μεταξύ της βάσης εργασία και του τροχού; − 2 mm μεταξύ του καλύμματος και του τροχού.

• Όταν χρησιμοποιείτε τον τροχό να στέκεστε σε μια σταθερή, ισορροπημένη θέση, χωρίς να τεντώνεστε, και φροντίστε να είναι μακριά τα παιδιά.

• Μην αφήνετε ποτέ το εργαλείο να λειτουργεί μόνο του. Διατηρήστε το χώρο εργασία σας καθαρό και τακτοποιημένο.

• Πριν τη χρήση, βεβαιωθείτε ότι οι δίσκοι τροχίσματος δεν έχουν καταστραφεί ή ραγίσει. Εάν έχετε την παραμικρή αμφιβολία, αντικαταστήστε το αμέσως (ένας κατεστραμμένος δίσκος τροχίσματος μπορεί να εκσφενδονιστεί με μεγάλη ταχύτητα ).

• Οι ανταλλακτικοί δίσκοι τροχίσματος πρέπει να είναι πανομοιότυποι σε χαρακτηριστικά και διαστάσεις.

• Αυτό το μηχάνημα δεν είναι κατάλληλο για τη λείανση μαλακών υλικών όπως μόλυβδο, μαγνήσιο ή μαλακά κράματα. 7 ΣΥΝΑΡΜΟΛΟΓΗΣΗ Προσοχή! Πριν εκτελέσετε οποιαδήποτε εργασία πάνω στο εργαλείο, βγάλτε το φις από την πρίζα.

7.1 Στερέωση ασπίδων προστασίας ματιών / παγίδων σπινθήρων (Εικ. C)

• Πριν από τη χρήση, οι ασπίδες προστασίας ματιών/παγίδες σπινθήρων (1) πρέπει να τοποθετούνται στο μηχάνημα λείανσης.

• Αφαιρέστε τις ασπίδες προστασίας ματιών όσο και τα μεταλλικά στηρίγματα στερέωσης από τη συσκευασία.

• Προσαρμόστε τα 2 μεταλλικά στηρίγματα στερέωσης (2) στο μπροστινό μέρος του προστατευτικού του τροχού λείανσης με τα μπουλόνια (a), τις ροδέλες και τα παξιμάδια.

• Τοποθετήστε τις ασπίδες πάνω από τους δύο βραχίονες στερέωσης πάνω από τους τροχούς λείανσης με τις φλάντζες της παγίδας σπινθήρων να βλέπουν μακριά από εσάς, στερεώστε με τα μπουλόνια (b), τις ροδέλες και το παξιμάδι που παρέχονται.POWX1280 EL Copyright © 2022 VARO Σ ε λ ί δ α | 8 www.varo.com

7.2 Τοποθέτηση και ρύθμιση της βάσης στήριξης (Εικ. D)

• Βγάλτε τις βάσεις στήριξης (4) από τη συσκευασία, στερεώστε τον τροχό με το κουμπί (5) και το παξιμάδι που παρέχεται όπως φαίνεται στην εικόνα D.

• Βεβαιωθείτε ότι το διάκενο (a) στην άκρη της βάσης στήριξης δείχνει προς τον δίσκο.

• Το διάκενο μεταξύ των βάσεων στήριξης και οι τροχοί πρέπει να ελέγχονται πριν από τη

• Μετρήστε το διάκενο μεταξύ του τροχού λείανσης και των στηριγμάτων. Αυτό θα πρέπει να είναι όσο το δυνατόν μικρότερο και όχι μεγαλύτερο από 2 mm. Εάν δεν ισχύει αυτό, χαλαρώστε τα δύο κουμπιά σε κάθε μία από τις βάσεις, ρυθμίστε το σωστό διάκενο και σφίξτε καλά.

• Το διάκενο πρέπει να διατηρείται όσο ο τροχός φθείρεται.

7.3 Αλλαγή των τροχών λείανσης (Εικ. Α & Ε)

• Εάν θέλετε να αλλάξετε τον τροχό λείανσης στη δεξιά πλευρά (Εικ. E):

• Ξεβιδώστε το περιστροφικό εργαλείο (8) στρέφοντας τον δακτύλιο ασφάλισης (α) δεξιόστροφα (αντίστροφο σπείρωμα).

• Αφαιρέστε με κατσαβίδι τις βίδες (a) από το προστατευτικό κάλυμμα.

• Αφαιρέστε το προστατευτικό κάλυμμα (12).

• Ξεβιδώστε το παξιμάδι (b) από τον άξονα (c) χρησιμοποιώντας κλειδί 17 mm.

• Κρατήστε το δίσκο (d) σταθερά στο ένα χέρι για να προκαλέσετε την απαιτούμενη αντίσταση στην πίεση.

• Αφαιρέστε τον δίσκο (e) και τον δίσκο λείανσης ή στίλβωσης (d).

• Τοποθετήστε το νέο δίσκο λείανσης ή στίλβωσης στον άξονα (c).

• Σπρώξτε τον δίσκο τάσης (e) πίσω στον άξονα (c).

• Βιδώστε το παξιμάδι (b) πίσω στον άξονα (c).

• Κρατήστε τον δίσκο (d) που μόλις έχετε στερεώσει σταθερά στο ένα χέρι για να προκαλέσετε την απαιτούμενη αντίσταση στην πίεση.

• Ξανασφίξτε το παξιμάδι (b).

• Επανατοποθετήστε το προστατευτικό κάλυμμα και στερεώστε το στη θέση του σφίγγοντας τις βίδες (a).

• Μόνο για τη δεξιά πλευρά (Εικ. E): Βιδώστε το περιστροφικό εργαλείο (8) πίσω στο σπείρωμα σύνδεσης (b) της συσκευής.

• Για να γίνει αυτό, πιέστε τον πυρήνα του τετράγωνου άξονα (c) του εύκαμπτου άξονα μέσα στην τετράγωνη οπή στο σπείρωμα σύνδεσης.

• Περιστρέψτε τον δακτύλιο ασφάλισης αριστερόστροφα (αντίστροφο σπείρωμα) για να τον

Ποτέ μην χρησιμοποιείτε το δίσκο λείανσης ή στίλβωσης χωρίς το προστατευτικό κάλυμμα! Μην σφίγγετε πολύ το παξιμάδι, καθώς ο δίσκος λείανσης μπορεί να

7.4 Αλλαγή της ασφάλειας (Εικ. A)

Σε περίπτωση βραχυκυκλώματος, η ασφάλεια (11) μπορεί να αντικατασταθεί στρέφοντας και αφαιρώντας το κάλυμμα ασφάλειας (11 με ένα επίπεδο κατσαβίδι.POWX1280 EL Copyright © 2022 VARO Σ ε λ ί δ α | 9 www.varo.com 8 ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

8.1 Λειτουργία (Εικ. A)

• Βεβαιωθείτε ότι ο τροχός είναι στερεωμένος με ασφάλεια. Οι οπές στερέωσης (13) παρέχονται στη βάση του τροχού για το σκοπό αυτό, αλλά οι βίδες δεν παρέχονται.

• Συνδέστε την παροχή ρεύματος και πιέστε το διακόπτη on/off στη θέση «on» (I).

• Η ταχύτητα του τροχού μπορεί να ρυθμιστεί χρησιμοποιώντας τον επιλογέα ταχύτητας (7).

• Απενεργοποιήστε και αποσυνδέστε τον τροχό όταν δεν χρησιμοποιείται.Χρήση του

8.2 Χρήση του τροχού

• Ο τροχός πάγκου χρησιμεύει για το ακόνισμα εργαλείων, π.χ. τρυπάνια, σμίλες, εργαλεία αναπλήρωσης, π.χ. αφαίρεση γρεζιών από τις άκρες των εργαλείων, αφαίρεση υλικού, αν και αυτό δεν είναι εργαλείο βαρέως τύπου και έχει σχεδιαστεί κυρίως για οικιακή χρήση και χρήση χόμπι.

• Οι δύο διαφορετικοί τύποι τροχών θα επιτρέψουν στον τροχό να καλύψει διάφορες

• Συνήθως, χρησιμοποιήστε τον χοντρό τροχό για τραχιά κοπή, δηλαδή αφαίρεση μεγαλύτερης ποσότητας υλικού.

• Χρησιμοποιήστε τον μεσαίο τροχό για φινίρισμα ώστε να διαμορφώσετε μια πιο λεία

• Εάν ο τροχός χρησιμοποιείται σε μαλακά μέταλλα, όπως το αλουμίνιο, ο τροχός θα φράξει σύντομα και θα πρέπει να αντικατασταθεί.

• Ανά πάσα στιγμή, αφήστε τον τροχό να κάνει τη δουλειά, μην τον πιέζετε και μην ασκείτε υπερβολική πίεση στον τροχό/κόφτη.

• Προσπαθήστε να χρησιμοποιήσετε τη βάση στήριξης για την υποστήριξη και την καθοδήγηση του τεμαχίου εργασίας.

• Μην τρίβετε χρησιμοποιώντας τα πλαϊνά μάγουλα του τροχού καθώς τυχόν αδικαιολόγητη πίεση στο πλάι του τροχού μπορεί να προκαλέσει θραύση του τροχού.

8.3 Χρήση του περιστροφικού εργαλείου (Εικ. Α)

Προσοχή! Πριν εκτελέσετε οποιαδήποτε εργασία πάνω στο εργαλείο, βγάλτε το φις από την πρίζα.

8.3.1 Τοποθέτηση μυτών και εργαλείων (Εικ. G)

• Σπρώξτε το κολάρο ασφάλισης της ατράκτου (9) τελείως πίσω στον εύκαμπτο άξονα για να ασφαλίσετε την άτρακτο.

• Χαλαρώστε το στήριγμα του τσοκ (10) στρέφοντάς το αριστερόστροφα.

• Κρατήστε το κολάρο ασφάλισης της ατράκτου (9) σε αυτήν τη θέση.

• Χρησιμοποιήστε τα δάκτυλά σας ή το κλειδί συνδυασμού (α) για να ξεβιδώσετε το στήριγμα της λαβίδας σύσφιξης (10) στον εύκαμπτο άξονα .

• Τοποθετήστε το εργαλείο και βιδώστε ξανά στη θέση του το στήριγμα της λαβίδας σύσφιξης (10).

• Απελευθερώστε το κολάρο ασφάλισης της ατράκτου (9).

8.3.2 Αλλαγή της λαβίδας σύσφιξης (Εικ. G & H)

• Μπορείτε να αλλάξετε τη λαβίδα σύσφιξης (b) εάν η διάμετρος του άξονα του εργαλείου που θέλετε να χρησιμοποιήσετε είναι διαφορετική.

• Σπρώξτε το κολάρο ασφάλισης της ατράκτου (9) τελείως πίσω στον εύκαμπτο άξονα για να ασφαλίσετε την άτρακτο.POWX1280 EL Copyright © 2022 VARO Σ ε λ ί δ α | 10 www.varo.com

• Φροντίστε να χαλαρώσει το στήριγμα της λαβίδας σύσφιξης (10) στρέφοντας αριστερόστροφα.

• Κρατήστε το κολάρο ασφάλισης της ατράκτου (9) για να επανέλθει στη θέση του.

• Χρησιμοποιήστε τα δάκτυλά σας ή το κλειδί συνδυασμού (a) για να ξεβιδώσετε το στήριγμα της λαβίδας στήριξης (10) από τον εύκαμπτο άξονα.

• Ξεβιδώστε το στήριγμα της λαβίδας σύσφιξης (10).

• Αφαιρέστε τη λαβίδα σύσφιξης (b) και αντικαταστήστε την με μια άλλη με την επιθυμητή

• Επανατοποθετήστε το στήριγμα της λαβίδας σύσφιξης (10) στον άξονα του περιστροφικού

• Βιδώστε σφιχτά το στήριγμα της λαβίδας σύσφιξης (10) χρησιμοποιώντας το κλειδί συνδυασμού (a).

• Απελευθερώστε το κολάρο ασφάλισης της ατράκτου (9).

8.4 Χρήση μυτών και εργαλείων (Εικ. B)

Προσοχή! Πριν εκτελέσετε οποιαδήποτε εργασία πάνω στο εργαλείο, βγάλτε το φις από την πρίζα. Μη χρησιμοποιείτε το εργαλείο σε ελαφρά μέταλλα με περιεκτικότητα μαγνησίου μεγαλύτερη από 80 %, γιατί τα μέταλλα αυτού του τύπου είναι

Δοκιμάζετε πάντα οποιαδήποτε μύτηι ή εργαλείο σε κάποιο άχρηστο υλικό ή σε αόρατο μέρος του υλικού εργασίας για να αποφύγετε την πρόκληση ζημιάς στο τεμάχιο εργασίας.

8.4.1 Μύτες τροχίσματος (J & K)

• Χρήση: Ακόνισμα, αφαίρεση γρεζιών και σκουριάς, πλάνισμα.

• Συμβουλή: Καθαρίστε και πλανίστε τις μύτες τροχίσματος με το λίθο ακονίσματος (H).

8.4.2 Σημεία τροχίσματος (I)

• Χρήση: Για λεπτεπίλεπτη χάραξη σε διάφορα υλικά.

• Συμβουλή: Εργαστείτε με μέταλλα σε χαμηλή ταχύτητα και επεξεργαστείτε τα σαν να ήταν σκληρό ξύλο.

• Η επεξεργασία των πλαστικών πρέπει να γίνει σε χαμηλές ταχύτητες λόγω της τάσης τους να λειώσουν κατά τη διάρκεια της επεξεργασίας.

• Η λειτουργία του πολυεργαλείου σε υψηλότερη ταχύτητα θα μειώσει τους κραδασμούς.

8.4.3 Σμυριδοτροχός (H)

• Χρήση: Καθαρισμός και διαμόρφωση σμυριδοτροχών.

8.4.4 Δίσκοι στίλβωσης (C)

• Χρήση: Στίλβωση μετάλλων και σμυριδοτροχών.

• Προσοχή: Στιλβώστε μόνο με τις πλευρές του δίσκου. Η κεφαλή του σμυριδοτροχού θα αφήσει γρατσουνιές στο τεμάχιο εργασίας.

• Αυτά μπορούν να χρησιμοποιηθούν σε συνδυασμό με την πάστα στίλβωσης (Α).

8.4.5 Δίσκος κοπής (F)

• Χρήση: Κοπή μπουλονιών, βιδών, μεταλλικού ελάσματος, λεπτού ξύλου και πλαστικών.POWX1280 EL Copyright © 2022 VARO Σ ε λ ί δ α | 11 www.varo.com

8.4.6 Τριβείο χούφταςr (B)

• Χρήση: λείανση, χάραξη και διαμόρφωση ξύλου και υαλοβάμβακα.

8.4.7 Βούρτσες καθαρισμού (D & E)

• Οι νάιλον βούρτσες μπορούν να χρησιμοποιηθούν για τον καθαρισμό ευαίσθητων υλικών, όπως το ξύλο, τα πλαστικά και άλλα συναφή.

• Οι βούρτσες ορείχαλκου μπορούν να χρησιμοποιηθούν για τον καθαρισμό σκληρών μετάλλων, όπως ο σίδηρος, ο χάλυβας και άλλα συναφή. 9 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Τάση ρεύματος 230-240 V Συχνότητα ρεύματος 50 Hz Ισχύς εισόδου 120 W

Διάμετρος τροχού 75 χλστ. Κόκκοι δίσκων λείανσης 120 / 400

1,7 κιλά 10 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 86 dB(A) Στάθμη ηχητικής ισχύος LwA 99 dB(A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A). 11 ΕΓΓΥΗΣΗ

• Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.

• Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

• Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

• Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

• Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

• Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

• Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

• Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

• Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους ηPOWX1280 EL Copyright © 2022 VARO Σ ε λ ί δ α | 12 www.varo.com συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

• Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

• Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

• Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

• Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

• Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς. 12 ΠΕΡΙΒΑΛΛΟΝ Εάν η συσκευή σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην την πετάξετε στα οικιακά απορρίμματα αλλά απορρίψτε την με ασφαλή για το περιβάλλον τρόπο. Τα απορρίμματα που παράγονται από τα ηλεκτρικά μηχανήματα δεν μπορούμε να τα επεξεργαστούμε όπως τα οικιακά απορρίμματα. Προνοήστε για την ανακύκλωση εκεί είναι διαθέσιμες οι κατάλληλες εγκαταστάσεις. Συμβουλευθείτε τους τοπικούς φορείς ή τον αντιπρόσωπο για συμβουλές σχετικά με τη συλλογή και την απόρριψη.POWX1280 EL Copyright © 2022 VARO Σ ε λ ί δ α | 13 www.varo.com 13 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι προϊόν Τροχός πάγκου εμπορικό σήμα: PowerPlus μοντέλο POWX1280 είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση. Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): 2014/30/EU 2006/42/EK 2011/65/EU Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): EN62841-1 : 2015 EN62841-3-4 : 2016 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας,
