Марка	PowerPlus
Модел	POWX1280
Тип продукт	Двоен шлифовъчен диск с гъвкав вал и многофункционален ротационен инструмент
Тегло	1,7 кг
Захранване	230-240 V ~ 50 Hz
Мощност	120 W
Скорост на въртене	11 500 min⁻¹
Диаметър на шлифовъчния диск	75 mm
Зърнистост на дисковете	120 / 400
Дължина на гъвкавия вал	1 m
Основни функции	Шлифоване, заточване, полиране, рязане, шкурене, гравиране, почистване
Съдържание на опаковката	Шлифовъчен диск, гъвкав вал, комбиниран ключ, държачи за инструменти, предпазители за искри, аксесоари за полиране/шкурене/рязане, цанги, точилен камък, шлифовъчни накрайници и свредла, четки
Безопасност	Предпазители за искри, защитни екрани, регулируеми държачи за инструменти; задължително носене на очила и ръкавици
Ниво на шум	LpA 86 dB(A); LwA 99 dB(A)
Гаранция	36 месеца

Често задавани въпроси - POWX1280 PowerPlus

Как да смените шлифовъчния диск?

Изключете уреда. За десния диск развийте ротационния инструмент, свалете капака, разхлабете гайката с помощта на 17 мм ключ, сменете диска и сглобете обратно, като затегнете умерено. Вижте раздел 7.3 от ръководството.

Как да използвате гъвкавия вал и ротационния инструмент?

Фиксирайте инструмента в цангата, като блокирате вала с блокиращата втулка. Използвайте комбинирания ключ, за да затегнете държача на цангата. Настройте скоростта с предвидения бутон. Вижте раздел 8.3.

Какви аксесоари са включени в кутията?

Кутията съдържа: полираща паста, абразивни ленти (∅15 и ∅9 mm), полиращи дискове (∅25 и ∅13 mm), почистващи четки (найлон и месинг), режещи дискове (∅32 и ∅24 mm), цанги (2,0-2,4 mm), точилен камък, шлифовъчни накрайници и свредла.

Как да регулирате разстоянието между държача за инструмент и шлифовъчния диск?

Разхлабете бутоните на държачите за инструменти, регулирайте разстоянието до по-малко от 2 mm (измерено между диска и ръба на държача), след което затегнете отново. Проверявайте редовно поради износване на диска. Вижте раздел 7.2.

Какви предпазни мерки за безопасност трябва да се спазват?

Винаги носете защитни очила и ръкавици. Никога не използвайте уреда без предпазителите за искри и екрани. Уверете се, че държачите за инструменти са добре закрепени. Изключвайте преди всяка поддръжка. Вижте раздели 5 и 6.

Какви материали могат да се обработват с този шлифовъчен диск?

Шлифовъчният диск е подходящ за заточване на стоманени инструменти (ножеве, ножици, длета). Ротационният инструмент позволява обработка на дърво, метал, пластмаса и камък. Да не се използва върху леки метали, съдържащи повече от 80% магнезий.

Как да смените предпазителя?

Изключете уреда. Използвайте плоска отвертка, за да завъртите и свалите капачето на предпазителя (маркировка 11 на фигура A). Сменете с предпазител от същия тип. Вижте раздел 7.4.

Как да почиствате и поддържате уреда?

Поддържайте уреда чист, без прах. Почиствайте вентилационните отвори. Шлифовъчните дискове се износват: сменете ги, ако са напукани. Използвайте точилния камък за почистване на шлифовъчните свредла. Вижте раздели 8.4.1 и 5.5.

Каква е гаранцията?

Гаранция от 36 месеца от датата на покупка. Тя покрива дефекти на материала и производството, но не и нормалното износване, аксесоарите, нито щети, причинени от неправилна употреба. Запазете касовата бележка. Вижте раздел 11.

Мога ли да използвам този уред за професионална употреба?

Не, този инструмент е проектиран за домашна и развлекателна употреба. Не е подходящ за интензивна професионална употреба. Вижте описанието в началото на ръководството.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX1280 PowerPlus

3.1 Списък със съдържание....4

3.2 Списък със съдържание на кутията с аксесоари (Фиг. В)....4

4 СИМВОЛИ .... 4

5.3 Лична безопасност .... 5

5.4 Използване и грижи за механизирания инструмент......6

5.5 Сервизно обслужване ....6

7.1 Монтиране на предпазни екрани за очи/искрогасители (Фиг. С)......7

7.2 Монтиране на опора за детайла за обработка и регулиране (Фиг. D).....7

7.3 Подмяна на шлифовъчните кръгове (Фиг. А и Е)....8

7.4 Подмяна на електрическия предпазител (Фиг. А) 8

8 РАБОТА И НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ......8

8.3 Употреба на въртящ инструмент (Фиг. А) 9

8.3.1 Прикрепване на накрайници и инструменти (Фиг. G)....9

8.3.2 Подмяна на цанговия патронник (Фиг. G и H)....9

8.4 Употреба на накрайниците и инструментите (Фиг. В) 10

8.4.1 Шлифовъчни накрайници (J & K)....10

8.4.2 Шлифовъчни глави (I)....10

8.4.3 Шлифовъчен камък (Н)....10

POWERPLUS® HIGH QUALITY TOOLS

POWX1280 BG

8.4.4 Полиращи дискове (С) 10
8.4.5 Режеш диск (F) 10
8.4.6 Приспособление за орбитална пясъкоструйна обработка (В) 10
8.4.7 Почистващи четки (D и E) 11
9 ТЕХНИЧЕСКИ ДАННИ ....11
10 ШУМ....11
11 ГАРАНЦИЯ....12
12 ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА 12
13 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ 13

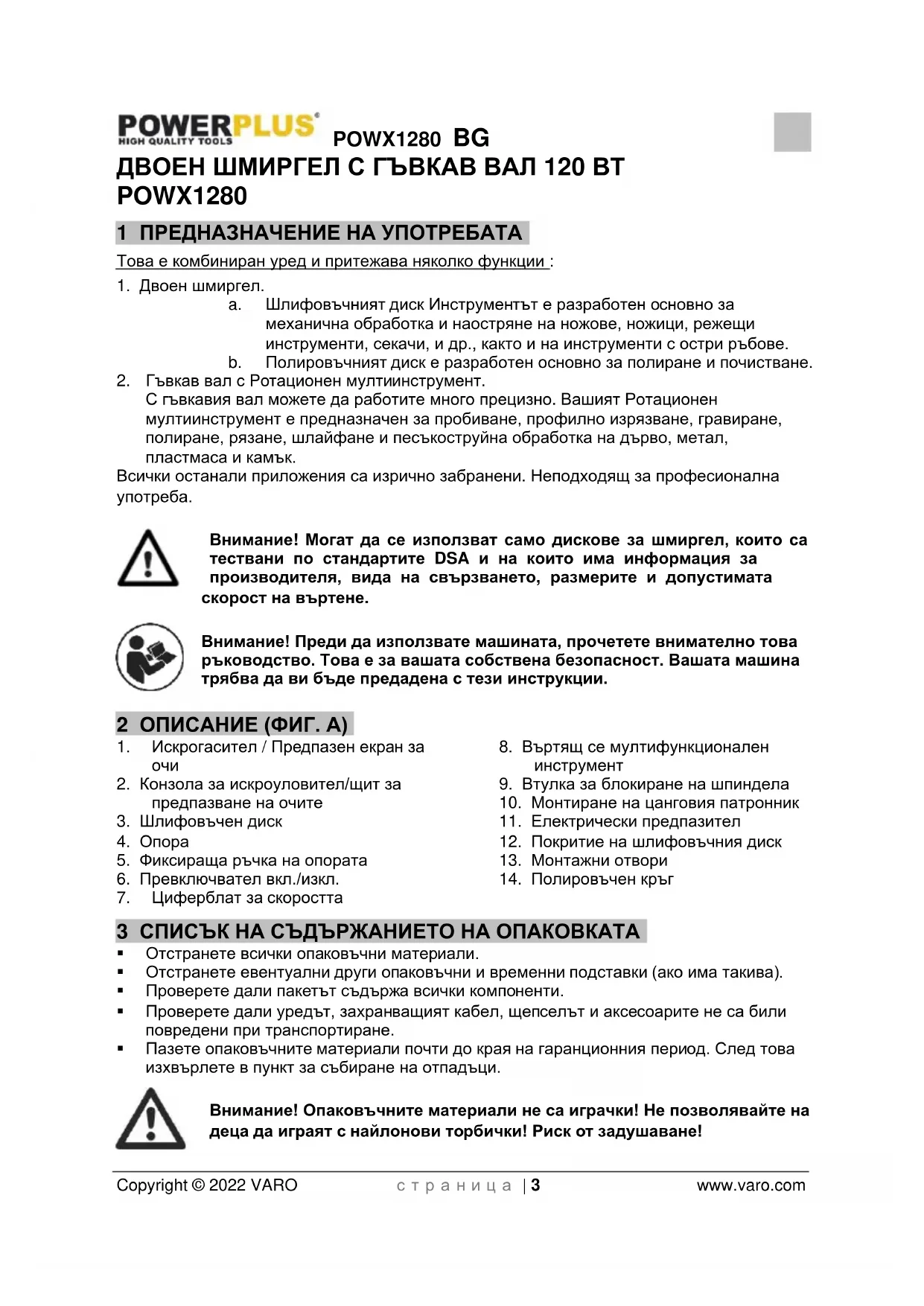

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА

Това е комбиниран уред и притежава няколко функции :

1. Двоен шмиргел.

a. Шлифовъчният диск Инструментът е разработен основно за механична обработка и наостряне на ножове, ножици, режещи инструменти, секачи, и др., както и на инструменти с остри ръбове.
b. Полировъчният диск е разработен основно за полиране и почистване.

1. Гъвкав вал с Ротационен мултиинструмент.

С гъвкавия вал можете да работите много прецизно. Вашият Ротационен мултиинструмент е предназначен за пробиване, профилно изрязване, гравиране, полиране, рязане, шлайфане и песъкоструйна обработка на дърво, метал, пластмаса и камък.

Всички останали приложения са изрично забранени. Неподходящ за професионална употреба.

Внимание! Могат да се използват само дискове за шмиргел, които са тествани по стандартите DSA и на които има информация за производителя, вида на свързването, размерите и допустимата скорост на въртене.

Внимание! Преди да използвате машината, прочетете внимателно това ръководство. Това е за вашата собствена безопасност. Вашата машина трябва да ви бъде предадена с тези инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Искрогасител / Предпазен екран за очи
2. Конзола за искроуловител/щит за предпазване на очите
3. Шлифовъчен диск
4. Опора
5. Фиксираща ръчка на опората
6. Превключвател вкл./изкл.

7. Циферблат за скоростта

8. Въртящ се мултифункционален инструмент

9. Втулка за блокиране на шпиндела
10. Монтиране на цанговия патронник
11. Електрически предпазител
12. Покритие на шлифовъчния диск
13. Монтажни отвори
14. Полировъчен кръг

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете евентуални други опаковъчни и временни подставки (ако има такива).
• Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събiranе на отпадъци.

Внимание! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

3.1 Списък със съдържание

1 x двоен шмиргел
1 x гъвкав вал (1М дължина)
1 x комбиниран гаечен ключ
2 x опора
2 x искрогасител / предпазни екрани за очи
2 x винта с накатки
2 x гайки М6
4 x гайки M4
4 x болта M4 x 10 мм

3.2 Списък със съдържание на кутията с аксесоари (Фиг. В)

A - 1 x полираща паста
В – 5 х приспособление за орбитална пясъкоструйна обработка ∅15 мм
В – 1 х шпиндел за приспособление за орбитална пясъкоструйна обработка ∅15 мм
В – 5 х приспособление за орбитална пясъкоструйна обработка ∅9 мм
В – 1 х шпиндел за приспособление за орбитална пясъкоструйна обработка ∅9 мм
C - 5 x полиращи дискове ∅25 мм
C - 5 x полиращи дискове ∅13 мм

С – 1 х шпиндел за полиращи дискове
D - 4 x почистващи четки
E - 3 x месингови четки
F - 12 x режещ диск ∅32 мм
F - 40 x режещ диск ∅24 мм
F – 1 x шпиндел за Режещ диск
G - 2 x цангови патронника (2,0 - 2,4 мм)
G-1x комбиниран гаечен ключ
H-1x шлифовъчен камък
1 – 5 x шлифовъчни глави
J – 5 x шлифовъчни накрайници
K-5x шлифовъчни накрайници

В случай, че някои части липсват или са повредени, свържете се с местния представител.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи.

	В съответствие с основните изисквания на Европейски директиви.		Носете защитни ръкавици.
	Винаги носете предпазни очила.		Прочетете инструкциите внимателно.
	Важна информация!		Използвайте предпазни средства за ушите.
	Обозначава опасност от нараняване или повреда на инструмента.		Електрическите продукти не трябва да бъдат изхвърляни заедно с домакински отпадъци.
	Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим.

Прочетете всички предупреждения за безопасност и всички инструкции. Неспазването на всички предупреждения и инструкции може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "механизиран инструмент" в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) механизиран уред.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.
• Не работе с мощни инструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Мощните инструменти създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с механизирания инструмент. Разсейването може да ви накара да загубите контрол върху него.

• Щепселите на механизiranите инструменти трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените механизирани инструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте механизираните инструменти на дъжд и не ги оставяйте в мокра среда. Ако в механизирания инструмент влезе вода, тя ще увеличи риска от електрически удар.
• Не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на механизирания инструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
• Когато работите с механизирания инструмент навън, използвайте удължителен кабел, подходящ за използване навън. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на механизирани инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с механизиран инструмент. Не използвайте механизиран инструмент, когато сте уморен или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с механизирани инструменти може да доведе до сериозна телесна повреда.
• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, твърда шапка или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на

механизирани инструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

• Преди да включите механизирания инструмент, отстранете регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на механизирания инструмент, може да доведе до нараняване.
• Не се пренапрягайте. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над механизирания инструмент в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от движещите се части. Широките дрехи, бижутата или дългата коса, могат да се захванат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събiranе на прах, се уверете, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за механизирания инструмент

• Не насилвайте механизирания инструмент. Използвайте правилния механизиран инструмент за съответното приложение. Правилният механизиран инструмент ще свърши работата по-добре и по-безопасно, със скоростта, за която е конструиран.
• Не използвайте механизирания инструмент, ако ключът за включване и изключване не работи. Всеки механизиран инструмент, който не може да бъде контролиран чрез ключа за включване и изключване, е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да правите регулировки, да сменяте принадлежности или да прибирате механизираните инструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на механизирания инструмент.
• Съхранявайте механизираните инструменти, които не се използват, далеч от достъп на деца и не позволявайте на лица, незапознати с механизираните инструменти или настоящите инструкции да работят с инструмента. Механизираните инструменти са опасни в ръцете на необучени потребители.
• Поддържайте механизираните инструменти. Проверявайте ги за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на механизираните инструменти. Ако механизираният инструмент се повреди, ремонтирайте го преди да го използвате. Много инциденти са предизвикани от недобре поддържани механизирани инструменти.
• Поддържайте режещите инструменти остри и в добро състояние. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклешят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

- Осигурете сервизно обслужване на вашия механизиран инструмент само от квалифициран техник, който използва само идентични резервни части. Това ще гарантира поддържането на безопасността на механизирания инструмент.

- Машината е оборудвана с трижилен захранващ кабел и щепсел с извод за заземяване. Следователно е важно тя да бъде включена в стандартен контакт,

правилно заземен и защитен от страната на мрежата от претоварване (чрез предпазител 16 А или магнитно термично защитно приспособление 16 А). Ако използвате удължителен кабел, уверете се, че той също е трижилен, със заземяващ проводник.

• Захранващият кабел е предназначен за нормални условия на използване. Той е проектиран за устойчивост на нормални механични напрежения. Не позволявайте на кабела да образува примки и не поставяйте върху него предмети, които могат да го повредят. Уверете се също така, че кабельт не влиза в контакт с течност или източник на топлина, и че не се използва във влажна среда. Не изваждайте щепсела от контакта чрез дърпане на кабела.
• Преди всяка операция от поддръжката на машината, манипулации или изменения в нея (например сглобяване, разглобяване, настройка и т.н.) винаги изключвайте щепсела на захранващия кабел и изчакайте машината да спре изцяло да се движи.
• При използване на устройството е задължително да се носят ръкавици, сертифицирани за тази цел, и защитни очила.
• Никога не използвайте машината без протектора и "искрогасителите".
• Преди да започнете да използвате машината, винаги проверявайте дали работните опори са здраво закрепени.
• С напредването на износването на диска, регулирайте работната опора и супорта: – 1,5 мм между работната опора и диска;

• При използване на шмиргела заемете стабилно равновесно положение, без да се напрягате, и дръжте децата далеч от машината.
• Никога не оставяйте машината да работи без наблюдение. Поддържайте работното помещение чисто и подредено.
• Преди работа проверете дали дисковете на шмиргела не са повредени или напукани. Ако имате и най-малкото съмнение, ги заменете незабавно (ако дискът на шмиргела е повреден, при висока скорост той може да се откъсне и да отлети настрани).
• Заменящите дискове на шмиргела трябва да бъдат със същите характеристики и размери.
• Тази машина не е подходяща за заточване на меки материали като олово, магнезий и леки сплави.

7 СГЛОБЯВАНЕ

Внимание ! Преди да извършвате каквото и да е операция, изключете ел. кабел от мрежата.

7.1 Монтиране на предпазни екрани за очи/искрогасители (Фиг. С)

• Преди употреба, предпазните екрани за очите/искрогасителите (1) трябва да се прикрепят към шмиргела.
  Снемете двата предпазни екрана за очи и металите монтажни скоби от опаковката.
• Прикрепете 2-те метални монтажни скоби (2) към предната страна на предпазителя на шлифовъчния кръг с болтовете (а), шайбите и гайките.
• Разположете предпазните екрани над двете монтажни скоби над шлифовъчните кръгове с фланците на искрогасителя като сочат настрани от вас, фиксирайте с болтовете (b), шайбите и гайките, които са предоставени.

7.2 Монтиране на опора за детайла за обработка и регулиране (Фиг. D)

• Извадете опората за детайла (4) от опаковката, прикрепете я към шмирела със сферичния бутон (5) и гайката, която е предоставена както е показано на фигура D.
  ■ Уверете се, че междината (а) в края на опората за детайла сочи към диска.

■ Междината между опората и кръговете трябва да се проверява преди употреба.
- Измерете междината между шлифовъчните кръгове и опорите; трябва да е колкото се може по-малка, не по-голяма от 2 мм, в случай, че не е, разхлабете двата сферични бутона на всяка от опорите, задайте подходящата междина и затегнете до край.
■ Междината трябва да се поддържа според износването на кръга.

7.3 Подмяна на шлифовъчните кръгове (Фиг. А и Е)

• Ако искате да подмените шлифовъчния кръг от дясната страна (Фиг. Е):
• Развийте въртящия се инструмент (8) чрез завъртане на заключващия пръстен (а) по посока на часовниковата стрелка (обратна резба).
• Като използвате отвертка, снемете винтовете (а) от предпазното покритие.
  Снемете предпазното покритие (12).
• Развийте гайките (b) от вала (c) като използвате гаечен ключ 17 мм.
  Задръжте здраво диска (d) с една ръка, за да създадете подходящ насрещен натиск.
• Снемете диска за натягане (e) и шлифовъчния или полировъчния диск (d).
• Разположете новия шлифовъчен или полировъчен диск на шпиндела (с).
• Избутайте диска за натягане (е) обратно на шпиндела (с).
  Завийте гайката (b) обратно на шпиндела (c).
• Задръжте диска (d), който току що прикрепихте здраво в едната си ръка, за да създадете подходящ насрещен натиск.
  ■ Затегнете отново гайката (b).
• Прикрепете повторно предпазното покритие и го фиксирайте в позицията чрез затягане на винтовете (а).
• Само за дясната страна (Фиг .Е): Завийте въртящия се инструмент (8) обратно към свързващата резба (b) на уреда.
• За да извършите това, избутайте сърцевината на квадратната ос (с) на гъвкавия вал в квадратния отвор на свързващата резба.
• Завъртете заключващия пръстен обратно на часовниковата стрелка (обратна резба), за да го затегнете.

Никога не използвайте шлифовъчния или полировъчния диск без предпазното покритие!

Не затягайте твърде много гайката, защото шлифовъчният диск може да се счупи.

7.4 Подмяна на електрическия предпазител (Фиг. А)

В случай на електрическо късо съединение, предпазителят (11) може да се подмени чрез завъртане и снемане на покритието на предпазителя (11) с плоска отвертка.

8 РАБОТА И НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

8.1 Рабома (Фиг. А)

• Уверете се, че шмиргелът е добре монтиран; за тази цел са осигурени монтажни отвори (13) в основата на шмиргела, но не са осигурени винтовете.
• Включете в контакта електрозахранването и натиснете превключвателя за вкл./изкл. в позиция „вкл.“ (I).
• Скоростта на шмиргела може да се регулира като се използва циферблата за скорост (7).
• Изключвайте шмиргела от превключвателя и от контакта, когато не се използва.

• Вашят шмиргел е подходящ за наточване на инструменти напр. свредла, длета; модифициране на инструменти напр. отстраняване на грапавини по ръбовете на инструмента, отстраняване на материал, въпреки това, това не е уред за извършване на тежка работа и е основно за лека домашна употреба и за хоби.
• Двата различни вида кръгове ще осигурят постигането на различни нужди от страна на шмиргела.
• Обикновено използвайте грубия шлифовъчен кръг за грубо рязане, т.е. отстраняване на по-голямо количество материал.
• Използвайте средния кръг за фина обработка, за да създадете гладка повърхност.
• Ако шмиргельт се използва за меки материали, като алуминий, кръговете скоро ще се задръстят и ще трябва да се подменят.
• Винаги оставяйте шмиргела да свърши работата, не я насилвайте или прилагайте прекомерен натиск спрямо кръга/режещия инструмент.
• Опитвайте да използвате опората за детайла за обработка за подпиране и насочване на детайла.
• Не шлифовайте като използвате страничните повърхности на шлифовъчния кръг, тъй като прекаленото натоварване отстрани на кръга може да предизвика разбиване на кръга.

8.3 Употреба на въртящ инструмент (Фиг. А)

Внимание! Преди да извършвате каквото и да е операция, изключете ел. кабел от мрежата.

8.3.1 Прикрепване на накрайници и инструменти (Фиг. G)

• Избутайте заключващата втулка на шпиндела (9) по цялото протежение обратно на гъвкавия вал за да заключите шпиндела.
• Разхлабете монтажа на патронника (10) по посока обратна на часовниковата стрелка.
  ■ Задръжте заключващата втулка на шпиндела (9) в тази позиция.
• Използвайте пръстите си или комбинирания гаечен ключ (а) за разхлабване на монтажа на цанговия патронник (10) на гъвкавия вал.
  ■ Прикрепете инструмента и завийте монтажа на патронника (10) обратно в мястото.
  ■ Освободете заключвашата втулка на шпиндела (9).

8.3.2 Подмяна на цанговия патронник (Фиг. G и H)

• Можете да подмените цанговия патронник (b), ако диаметърът на вала на инструмента, който искате да използвате е различен.
• Натиснете заключващата втулка на шпиндела (9) по цялото протежение обратно на гъвкавия вал. за да заключите шпиндела.
• Уверете се, че монтажът на цанговия патронник (10) е разхлабен по посока обратна на часовниковата стрелка.
  ■ Задръжте заключвашата втулка на шпиндела (9) обратно в позиция.
• Използвайте простите си или комбинирания гаечен ключ (а), за да разхлабите монтажа на цанговия патронник (10) на гъвкавия вал.
• Развийте монтажа на цанговия патронник (10).
• Снемете цанговия патронник (b) и го подменете с цангов патронник с желания диаметър.
• Разположете монтажа на цанговия патронник (10) обратно на вала въртящия се инструмент.

Завийте добре монтажа на цанговия патронник (10) като използвате комбинирания гаечен ключ (а).
- Освободете заключващата втулка на шпиндела (9).

8.4 Употреба на накрайниците и инструментите (Фиг. В)

Внимание! Преди да извършвате каквото и да е операция, изключете ел. кабел от мрежата.

Не използвайте инструмента за леки метали, чието съдържание на магнезий, превишава 80 %, тъй като този тип метали са запалими.

Винаги тествайте всеки накрайник или инструмент върху непотребен детайл или върху невидима част от материала за обработка, за да избегнете повреда по детайла за обработка.

8.4.1 Шлифовъчни накрайници (J & K)

• Употреба: Заточване, почистване на „мустаци“, отстраняване на ръжда, профилиране.
  Съвет: Почистете и оформете накрайниците за шлифоване чрез хонинг камък (Н).

8.4.2 Шлифовъчни глави (I)

• Употреба: За фино гравиране на различни материали.
• Съвет: Обработвайте металните детайли с ниска скорост така, като че ли са от твърдо дърво.
• Пластмасовите детайли трябва да бъдат обработвани при ниски скорости, поради склонността им към разтопяване по време на обработката.
• Работата с мультифункционалния инструмент при по-висока скорост ще намали вибрациите.

8.4.3 Шлифовъчен камък (Н)

- Употреба: Почистване и заточване на шлифовъчните дискове.

8.4.4 Полиращи дискове (С)

• Употреба: Полиране на метал и шлифовъчни камъни.
  ■ Внимание: Полирайте само със страничните повърхности на диска. Челната част ще остави драскотини върху обработвания детайл.
• Могат да се използват в комбинация с полираща паста (А).

8.4.5 Режещ диск (F)

- Употреба: Напречно или надлъжно разрязване на болтове, винтове, метални листове, тънки дървени или пластмасови детайли.

8.4.6 Приспособление за орбитална пясъкоструйна обработка (В)

- Употреба: Песькоструйна обработка, изглаждане и профилиране на дърво и стъклени влакна.

8.4.7 Почистващи четки (D и E)

• Пластмасовите четки могат да се използват за почистване на чувствителни материали, като дърво и пластмаси или подобни.
  ■ Медните четки могат да се използват за почистване на твърди материали, като желязо и стомана или подобни.

9 ТЕХНИЧЕСКИ ДАННИ

Мрежово напрежение	230-240 В
Мрежова честота	50 Гц
Консумирана мощност	120 Вт
Обороти	11500 об/мин
Диаметър на диска	75 мм
Едрина на зърната на шлифовъчните дискове	120/400
Тегло	1,7 кг

10 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	86 дБ(А)
Ниво на звуковата мощност LwA	99 дБ(А)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(А).

11 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

12 ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната среда.

Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2006/42/EO

2014/30/EU

2011/65/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN62841-1:2015

EN62841-3-4:2016

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Регулационни въпроси – мениджър по съответствията 10/06/2022, Lier - Belgium
