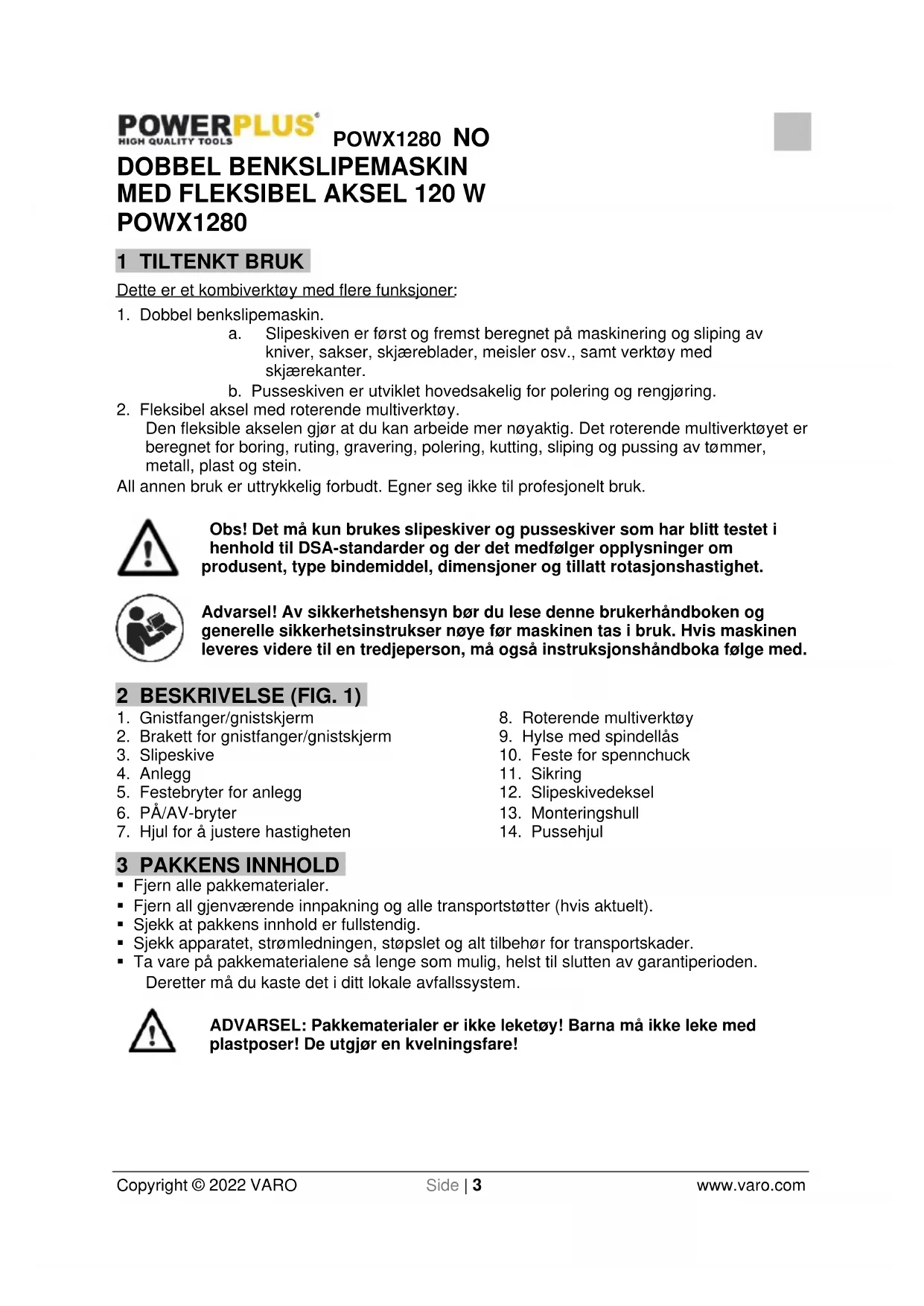

BRUKSANVISNING POWX1280 PowerPlus

7.2 Montering og justering av arbeidsstøtten (Fig. D) ................................................ 7

a. Slipeskiven er først og fremst beregnet på maskinering og sliping av kniver, sakser, skjæreblader, meisler osv., samt verktøy med skjærekanter. b. Pusseskiven er utviklet hovedsakelig for polering og rengjøring.

2. Fleksibel aksel med roterende multiverktøy.

Den fleksible akselen gjør at du kan arbeide mer nøyaktig. Det roterende multiverktøyet er beregnet for boring, ruting, gravering, polering, kutting, sliping og pussing av tømmer, metall, plast og stein. All annen bruk er uttrykkelig forbudt. Egner seg ikke til profesjonelt bruk. Obs! Det må kun brukes slipeskiver og pusseskiver som har blitt testet i henhold til DSA-standarder og der det medfølger opplysninger om produsent, type bindemiddel, dimensjoner og tillatt rotasjonshastighet. Advarsel! Av sikkerhetshensyn bør du lese denne brukerhåndboken og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson, må også instruksjonshåndboka følge med. 2 BESKRIVELSE (FIG. 1)

7. Hjul for å justere hastigheten

• Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

1 x dobbel benkslipemaskin 1 x fleksibel aksel (lengde 1 m) 1 x kombinasjonsnøkkel 2 x arbeidsstøtter 2 x gnistfanger/gnistskjerm 2 x fingerskruer 2 x mutre M6 4 x mutre M4 4 x bolter M4 x 10 mm 4 x skiver, Ø4 4 x fjærskiver, Ø4 2 x mutre M5 2 x bolter M5 x 45 mm 2 x skiver, Ø5 2 x fjærskiver, Ø5 1 x boks med tilbehør 1 x brukerhåndbok

3.2 Innholdsliste for boksen med tilbehør (Fig. B)

Les instruksjonshåndboka før bruk.

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, avhengig av type og bruk av elektroverktøyet, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan bli fanget av bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og brukes riktig. Bruk av slike innretninger reduserer farene ved at de fanger opp støv.

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Du arbeider bedre og sikrere med riktig elektroverktøy som har tilstrekkelig effektområde.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøyene skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

• Forsyningsledningen er beregnet på normale bruksforhold. Den er beregnet til å motstå vanlige mekaniske påkjenninger. Ikke lag løkker med ledningen, og ikke sett objekter på den. Påse at ledningen ikke kommer i kontakt med væske eller varmekilde, og at den ikke brukes i fuktige omgivelser. Ikke trekk støpslet ut av stikkontakten ved å trekke i ledningen.

• Før du utfører noen form for arbeid på maskinen må du alltid trekke ut støpslet og vente til maskinen står helt i ro.

• Det er påbudt å bruke godkjente hansker og vernebriller når du bruker dette verktøyet.

• Bruk aldri maskinen uten det beskyttende dekslet og gnistfangerne.

• Kontroller alltid at anlegget for arbeidsstykkene er godt festet før du begynner å bruke maskinen.

• Etter hvert som slipesteinen slites ned, må du justere anlegget og glideren for skjermen. − 1,5 mm mellom anlegget og steinen − 2 mm mellom glideren og steinen

• Når du bruker slipemaskinen må du stå støtt, uten å strekke deg. Hold barn på avstand.

• Reservesteiner må ha nøyaktig samme egenskaper og dimensjoner.

• Denne maskinen egner seg ikke til å slipe bløte materialer som bly, magnesium eller lette legeringer.POWX1280 NO Copyright © 2022 VARO Side | 7 www.varo.com 7 MONTERING OBS! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

7.1 Montering av gnistfanger/gnistskjerm (Fig. C)

• Før bruk må gnistskjermene/gnistfangerne (1) monteres på slipemaskinen.

• Fjern begge gnistskjermene og festebrakettene i metall fra emballasjen.

• Monter de to festebrakettene (2) foran på slipehjulvernet med boltene (a), skivene og mutrene.

• Posisjoner skjermene over de to festebrakettene over slipehjulene slik at flensene til gnistfangeren er vendt bort fra deg. Monter med boltene (b), skivene og mutrene som følger med.

7.2 Montering og justering av arbeidsstøtten (Fig. D)

• Ta støttene (4) ut av emballasjen, og monter dem på slipemaskinen ved hjelp av festeknotten (5) og mutteren som følger med, på den måten som er vist i figur D.

• Påse at åpningen (a) i kanten på arbeidsstøtten peker mot skiven.

• Avstanden mellom støttene og hjulene må kontrolleres før bruk.

• Mål avstanden mellom slipehjulet og støttene. Avstanden skal være så liten som mulig, ikke mer enn 2 mm. Hvis dette ikke er tilfelle, løsne de to knottene på hver av støttene og still inn korrekt avstand før du strammer dem til igjen.

• Avstanden må opprettholdes etter hvert som hjulene slites.

7.3 Skifte slipehjul (Fig. A og E)

• Hvis du ønsker å skifte ut slipehjulet på høyre side (Fig. E):

• Løsne det roterende multiverktøyet (8) ved å vri låseringen (a) i retningen med klokka (omvendt gjenge).

• Bruk en skrutrekker for å fjerne skruene (a) fra beskyttelsesdekslet.

• Fjern slipeskivedekslet (12).

• Løsne mutteren (b) fra akselen (c) ved hjelp av en 17 mm skiftenøkkel.

• Tre strammeskiven (e) tilbake på akselen (c).

• Monter mutteren (b) tilbake på akselen (c).

• Hold et godt tak i skiven (d) som du nettopp har montert med én hånd for å oppnå passende motstand.

• Stram til mutteren (b) igjen.

• Sett tilbake beskyttelsesdekslet og fest det ved å stramme til skruene (a).

• Gjelder kun for høyre side (Fig. E): Skru det roterende verktøyet (8) tilbake på tilkoblingsgjengen (b) til apparatet.

• For å gjøre dette må du trykke den firkantede akselkjernen (c) til den fleksible akselen inn i det firkantede hullet på tilkoblingsgjengen.

• Grei låseringen i retningen mot klokka (omvendt gjenge) for å stramme den til.POWX1280 NO Copyright © 2022 VARO Side | 8 www.varo.com Bruk aldri slipe- eller poleringsskiven uten beskyttelsesdekslet! Ikke stram til mutteren for mye, da dette kan føre til at slipeskiven blir ødelagt.

• Forsikre deg om at slipemaskinen er forsvarlig montert. Det finnes monteringshull (13) i basen til slipemaskinen for dette formålet, men det følger ikke med skruer.

• Koble til strømforsyningen og flytt på/av-bryteren til posisjonen «on» (på) (merket med «I»).

• Slipemaskinens rotasjonshastighet kan justeres med hastighetshjulet (7).

• Skru av og trekk ut støpslet fra stikkontakten når slipemaskinen ikke er i bruk.

8.2 Bruke slipemaskinen

• Slipemaskinen kan brukes for å slipe verktøy, f.eks. bor, meisler, hugge- og kutteredskap. Du kan fjerne hakk på redskapets kant samt materialer som har satt seg fast. Dette verktøyet er ikke beregnet for hard bruk og er utviklet for å utføre lettere arbeid i hjemmet.

• To ulike typer hjul gjør at slipemaskinen dekker forskjellige behov.

• Normalt bør det grove slipehjulet benyttes for grov kutting, f.eks. hvis du vil fjerne et tykt belegg med materiale.

• Bruk det middels grove hjulet for å finpusse for å få jevnere overflate.

• Hvis slipemaskinen blir benyttet på myke materialer, som aluminium, kan hjulet fort bli tilstoppet og da må det skiftes ut.

• Husk alltid å la slipemaskinen gjøre arbeidet; ikke tving den eller påfør unødvendig mye trykk mot hjulet/kutteren.

• Forsøk å benytte redskapsstøtten for å støtte og føre arbeidsstykket.

• Unngå å slipe med siden av slipehjulet, siden dette kan medføre uheldig trykk mot siden av hjulet, noe som igjen kan føre til at hjulet går i stykker.

8.3 Bruke det roterende verktøyet (Fig. A)

OBS! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

8.3.1 Montering av innsatser og verktøy (Fig. G)

• Skyv hylsen med spindellåsen (9) helt tilbake over den fleksible akselen for å låse spindelen.

• Løsne chuckfestet (10) ved å dreie i retningen mot klokka.

• Hold hylsen med spindellåsen (9) i denne posisjonen.

• Bruk fingrene eller kombinasjonsnøkkelen (a) for å løsne spennchuckfestet (10) på den fleksible akselen.

• Monter verktøyet og skru deretter spennchuckfestet (10) tilbake på plass.

• Skyv hylsen med spindellåsen (9) helt tilbake over den fleksible akselen for å låse spindelen.

• Forsikre deg om at spennchuckfestet (10) er løsnet og dreid i retningen mot klokka.

• Hold hylsen med spindellåsen (9) tilbake i posisjon.

• Bruk fingrene eller kombinasjonsnøkkelen (a) for å løsne spennchuckfestet (10) på den fleksible akselen.

• Monter spennchuckfestet (10) tilbake på akselen til det roterende verktøyet.

• Stram til spennchuckfestet (10) med kombinasjonsnøkkelen (a).

• Slipp hylsen med spindellåsen (9).

8.4 Bruke innsatser og verktøy (Fig. B)

OBS! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen. Bruk ikke maskinen på lett metal med over 80 % magnesiuminnhold, da denne type metal er brennbar. Prøv alltid ut innsatsen eller verktøyet på restemateriale eller på en del av arbeidsstykket som ikke vil være synlig for å unngå skader på arbeidsstykket.

• Bruk av roterende multiverktøyet på en høyere hastighet vil minske vibrasjoner.

8.4.3 Slipestein (H)

• Bruk: Rensing og forming av slipesteiner.

8.4.4 Poleringsskiver (C)

• Bruk: Pusse metall og slipesteiner.

• Advarsel: Puss kun med sidene av steinen. Steinens hode vil etterlate riper på arbeidsstykket.

• Disse kan brukes i kombinasjon med polerpastaen (A).

8.4.5 Kutteskiver (F)

• Bruk: Kutting eller slisseklipping av bolter, skruer, blikkplater, tynt treverk og plast.

8.4.6 Orbital slipemaskin (B)

• Bruk: Polering, pussing og forming av tre og fiberglass.POWX1280 NO Copyright © 2022 VARO Side | 10 www.varo.com

8.4.7 Rengjøringsbørster (D og E)

• Nylonbørstene kan brukes for å rengjøre ømfintlige materialer som tre, plast og lignende.

• Kobberbørstene kan brukes for å rengjøre hard materialer som jern, stål og tilsvarende. 9 TEKNISKE DATA Nettspenning 230-240 V Nettfrekvens 50 Hz Forsynt strøm 120 W Hastighet 11 500 min

Skivediameter 75 mm Slipeskive-korn 120 / 400 Vekt 1,7 kg 10 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 86 dB(A) Lydeffektnivå LwA 99 dB(A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). 11 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

EN61000-3-3 : 2013 Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Undertegnede handler på vegne av selskapets CEO,

• De nye slibehjul skal have de samme karakteristika og dimensioner.

• Tip: Rengør og form slibebitsene med slibestenen.(H).
