Márka	PowerPlus
Modell	POWX1280
Terméktípus	Dupla köszörű flexibilis tengellyel és forgó univerzális szerszámmal
Súly	1,7 kg
Tápellátás	230-240 V ~ 50 Hz
Teljesítmény	120 W
Fordulatszám	11 500 min⁻¹
Köszörűkorong átmérő	75 mm
Korong szemcseméret	120 / 400
Flexibilis tengely hossza	1 m
Fő funkciók	Köszörülés, élezés, polírozás, vágás, csiszolás, gravírozás, tisztítás
Csomagolás tartalma	Köszörű, flexibilis tengely, kombinált kulcs, szerszámtartók, szikrafogók, polírozó/csiszoló/vágó tartozékok, befogó tokmányok, fenőkő, köszörűcsúcsok és -fúrók, kefék
Biztonság	Szikrafogók, védőernyők, állítható szerszámtartók; védőszemüveg és kesztyű használata kötelező
Zajszint	LpA 86 dB(A) ; LwA 99 dB(A)
Garancia	36 hónap

Gyakran ismételt kérdések - POWX1280 PowerPlus

Hogyan cseréljem ki a köszörűkorongot?

Húzza ki a készüléket. A jobb oldali koronghoz csavarja le a forgószerszámot, vegye le a fedelet, lazítsa meg az anyát egy 17 mm-es kulccsal, cserélje ki a korongot, majd szerelje vissza az egészet, és húzza meg mérsékelten. Lásd a használati utasítás 7.3. szakaszát.

Hogyan használjam a flexibilis tengelyt és a forgószerszámot?

Rögzítse a szerszámot a befogó tokmányban a tengely blokkolóhüvelyének segítségével. Használja a kombinált kulcsot a tokmánytartó meghúzásához. Állítsa be a fordulatszámot a megfelelő gombbal. Lásd a 8.3. szakaszt.

Milyen tartozékok vannak a dobozban?

A doboz tartalmaz: polírpaszta, csiszolószalagok (∅15 és ∅9 mm), polírozókorongok (∅25 és ∅13 mm), tisztítókefék (nylon és sárgaréz), vágókorongok (∅32 és ∅24 mm), befogó tokmányok (2,0-2,4 mm), fenőkő, köszörűcsúcsok és -fúrók.

Hogyan állítsam be a szerszámtartó és a korong közötti távolságot?

Lazítsa meg a szerszámtartók gombjait, állítsa be a távolságot 2 mm-nél kisebbre (a korong és a szerszámtartó széle között mérve), majd húzza meg újra. Rendszeresen ellenőrizze a korong kopása miatt. Lásd a 7.2. szakaszt.

Milyen biztonsági óvintézkedéseket kell betartani?

Mindig viseljen védőszemüveget és védőkesztyűt. Soha ne használja a készüléket szikrafogók és védőernyők nélkül. Győződjön meg arról, hogy a szerszámtartók megfelelően vannak rögzítve. Minden karbantartás előtt húzza ki a készüléket. Lásd az 5. és 6. szakaszt.

Milyen anyagokat lehet megmunkálni ezzel a köszörűvel?

A köszörű alkalmas acélszerszámok (kések, ollók, vésők) élezésére. A forgószerszám fa, fém, műanyag és kő megmunkálására alkalmas. Ne használja 80% feletti magnéziumtartalmú könnyűfémeken.

Hogyan cseréljem ki a biztosítékot?

Húzza ki a készüléket. Használjon laposfejű csavarhúzót a biztosítékfedél elfordításához és eltávolításához (11. jelölés az A ábrán). Cserélje ki ugyanolyan típusú biztosítékra. Lásd a 7.4. szakaszt.

Hogyan tisztítsam és karbantartsam a készüléket?

Tartsa a készüléket tisztán, pormentesen. Tisztítsa a szellőzőnyílásokat. A korongok kopnak: cserélje ki őket, ha repedtek. Használja a fenőkövet a köszörűfúrók tisztításához. Lásd a 8.4.1 és 5.5 szakaszt.

Mi a garancia?

36 hónapos garancia a vásárlás dátumától számítva. Kiterjed az anyag- és gyártási hibákra, de nem terjed ki a rendes kopásra, a tartozékokra, sem a helytelen használatból eredő károkra. Őrizze meg a nyugtát. Lásd a 11. szakaszt.

Használhatom ezt a készüléket professzionális célokra?

Nem, ez a szerszám háztartási és hobbi használatra készült. Nem alkalmas intenzív professzionális használatra. Lásd a használati utasítás elején található leírást.

HASZNÁLATI ÚTMUTATÓ POWX1280 PowerPlus

3.1 A csomag tartalma....4

3.2 A tartozéktároló doboz tartalma (B. ábra)....4

4 JELZÉSEK 4

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK....5

5.1 Munkakörnyezet....5

5.2 Elektromos biztonság....5

5.3 Személyi biztonság....5

5.4 Az elektromos működtetésű szerszámok helyes használata....6

5.5 Szerviz 6

6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK ASZTALI KÖSZÖRÜKHÖZ......6

7 ÖSSZESZERELÉS....7

7.1 Szemvédők/szikrafogók felszerelése (C. ábra) 7

7.2 Munkaasztal felszerelése és beállítása (D. ábra)....7

7.3 A csiszolókorongok cseréje (A. és E. ábra)....7

7.4 A biztosíték cseréje (A. ábra) 8

8 MÜKÖDTETÉS ÉS HIBAELHÁRÍTÁS 8

8.1 Működtetés (A. ábra)....8

8.2 A csiszoló használata....8

8.3 A forgóeszköz használata (A. ábra)....9

8.3.1 A bit hegyek és az eszközök felszerelése (G. ábra) 9

8.3.2 A tokmány cseréje (G és H ábra)....9

8.4 A bitek és szerszámok használata (B. ábra)....9

8.4.1 Csiszolóhegyek (J & K) 9

8.4.2 Csiszolócsúcs (I)....9

8.4.3 Csiszolókő (H)....10

8.4.4 Polírozókorong (C)....10

8.4.5 Vágókorong (F)....10

POWERPLUS® HIGH QUALITY TOOLS

POWX1280 HU

8.4.6 Orbitális csiszoló (B) 10
8.4.7 Tisztítókefék (D. és E.)....10
9 TECHNICAL DATA 10
10 ZAJ 10
11 JÓTÁLLÁS 10
12 KÖRNYEZETVÉDELEM 11
13 MEGFELELŐSÉGI NYILATKOZAT 12

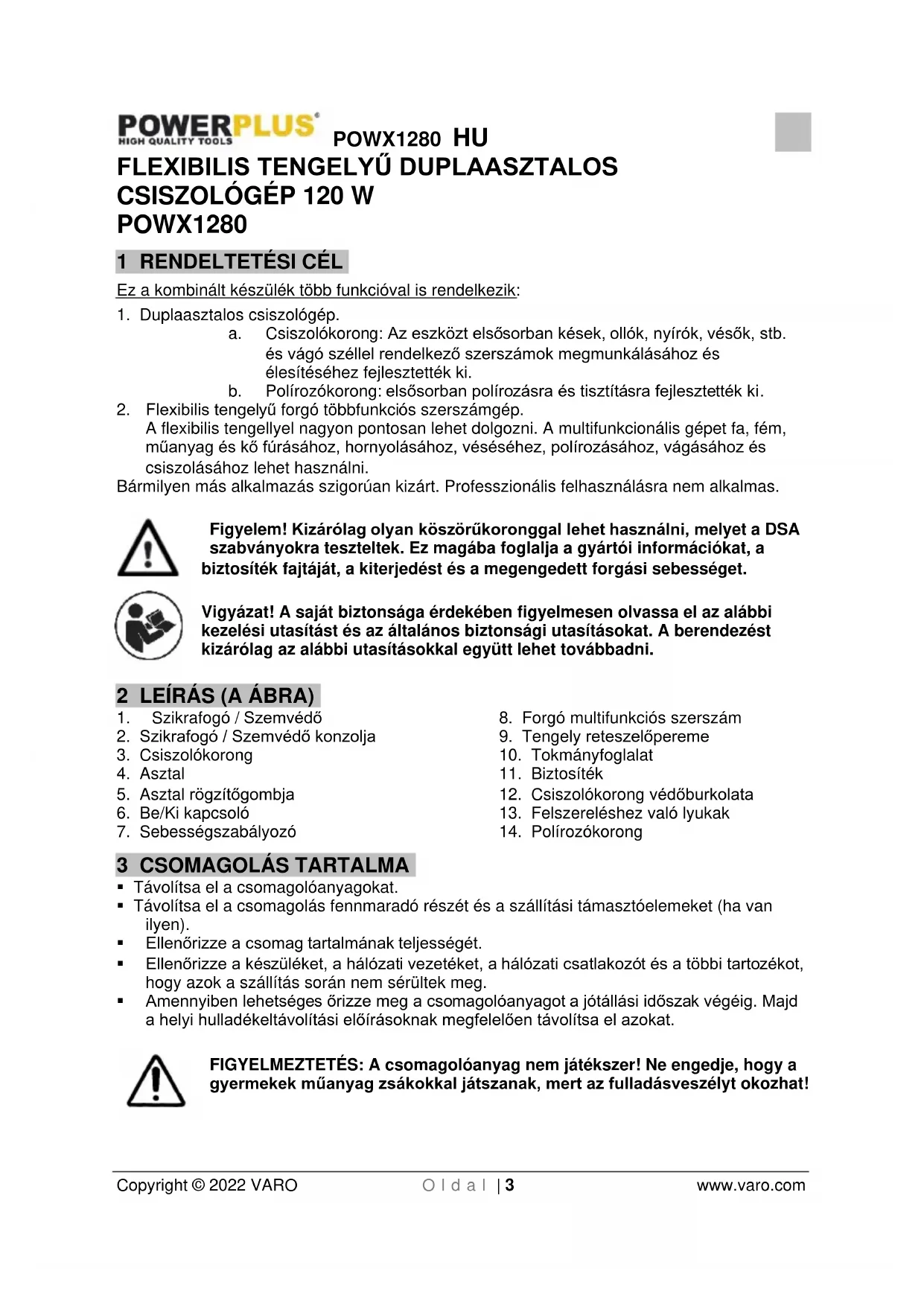

FLEXIBILIS TENGELYÜ DUPLAASZTALOS CSISZOLÓGÉP 120 W POWX1280

1 RENDELTETÉSI CÉL

Ez a kombinált készülék több funkcióval is rendelkezik:

1. Duplaasztalos csiszológép.

a. Csiszolókorong: Az eszközt elsősorban kések, ollók, nyírók, vésők, stb. és vágó széllel rendelkező szerszámok megmunkálásához és élesítéséhez fejlesztették ki.
b. Polírozókorong: elsősorban polírozásra és tisztításra fejlesztették ki.

1. Flexibilis tengelyű forgó többfunkciós szerszámgép.

A flexibilis tengellyel nagyon pontosan lehet dolgozni. A multifunkcionális gépet fa, fém, műanyag és kö fúrásához, hornyolásához, véséséhez, polírozásához, vágásához és csiszolásához lehet használni.

Bármilyen más alkalmazás szigorúan kizárt. Professzionális felhasználásra nem alkalmas.

Figyelem! Kizárólag olyan köszörűkoronggal lehet használni, melyet a DSA szabványokra teszteltek. Ez magába foglalja a gyártói információkat, a biztosíték fajtáját, a kiterjedést és a megengedett forgási sebességet.

Vigyázat! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.

2 LEÍRÁS (A ÁBRA)

1. Szikrafogó / Szemvédő
2. Szikrafogó / Szemvédő konzolja
3. Csiszolókorong
4. Asztal
5. Asztal rögzítógombja
6. Be/Ki kapcsoló

7. Sebességszabályozó

8. Forgó multifunkciós szerszám

9. Tengely reteszelöpereme
10. Tokmányfoglalat
11. Biztosíték
12. Csiszolókorong védőburkolata
13. Felszereléshez való lyukak
14. Polírozókorong

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.
• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
• Ellenőrizze a csomag tartalmának teljességét.
  Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.
• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.

FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!

3.1 A csomag tartalma

1 x duplaasztalos csiszológép
1 x flexibilis tengely (1m hosszú)
1 x kombinált csavarkulcs
2 x támaszték
2 x szikrafogó / szemvédő
2 x bütykös csavar
2 x M6-os csavar
4 x M4-es csavar
4 x M4 x 10 mm csavar

4 x ∅4 alátét
4 x ∅4 rugós alátét
2 x M5-ös csavar
2 x M5 x 45 mm csavar
2 x ∅5 alétét
2 x ∅5 rugós alátét

1 x tartozéktároló doboz

1 x kezelési utasítás

3.2 A tartozéktároló doboz tartalma (B. ábra)

A – 1 x polírozó paszta
B - 5 x orbitális csiszoló ∅15 mm
B – 1 x tengely ∅15 mm-es orbitális csiszolóhoz
B - 5 x orbitális csiszoló ∅9 mm
B – 1 x tengely ∅9 mm-es orbitális csiszolóhoz
C - 5 x polírozókorong ∅25 mm
C - 5 x polírozókorong ∅13 mm
C - 1 x tengely polírozókoronghoz
D - 4 x tisztítókefe

E - 3 x réz tisztítókefe
F – 12 x vágókorong ∅32 mm
F - 40 x vágókorong ∅24 mm
F – 1 x tengely vágókoronghoz
G - 2 x befogótokmány (2,0 - 2,4 mm)
G - 1 x kombinált csavarkulcs
H - 1 x csiszolókö
1 – 5 x csiszolócsúcs
J - 5 x csiszolóhegyek
K - 5 x csiszolóhegyek

Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.

4 JELZÉSEK

A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

	Az európai irányelv(ek) szükséges követelményei szerint.		Mindig viseljen védőszemüveget!
	Használat előtt olvassa el a kezelési utasítást!		Viseljen kesztyűt!
	Fontos információ!		Viseljen fülvédőt!
	Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.		Az elektromos termékeket tilos a háztartási hulladékba dobni.
	II. osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására.

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Órizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

5.1 Munkakörnyezet

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
• Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
• Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.
  Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.
• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

5.5 Szerviz

- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.

6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK ASZTALI KÖSZÖRÜKHÖZ

• A készülékhez háromeres hálózati kábel és egy földelőcövekkel ellátott dugó tartozik. Ezért nagyon fontos, hogy szabványos konnektorba legyen csatlakoztatva, megfelelően legyen földelve és védve legyen a túlterhelés ellen (16A-es biztosítékkal, vagy 16A-es magnetotermikus biztosító-szerkezettel). Ha hosszabbítót használ, győződjön meg arról, hogy az háromeres és földelt.
• A hálózati kábel normális körülmények közötti alkalmazásra való. Úgy alakították ki, hogy kibírja a normális mechanikus igénybe vételt. Ne engedje, hogy a kábelen hurkok alakuljanak ki, és ne tegyen rá olyan tárgyat, mely azt rongálhatja. Arra is figyeljen oda, hogy a vezeték ne érintkezzen folyadékkal, vagy hővel. Ne használja párás környezetben. A kábelt a dugónál fogva húzza ki a csatlakozóból.
• A karbantartási munkálatok, vagy a készüléken végzett egyéb munkálatok megkezdése előtt, (például össze- vagy szétszerelés, módosítás, stb.), mindig áramtalanítsa a készüléket, és várja meg, hogy a készülék leálljon.

POWX1280 HU

• A készülék használata közben kötelező a tanúsítvánnyal rendelkező kesztyű és védőszemüveg viselete.
• Ne használja a gépet a védőberendezések és a szikravédő nélkül.
• A készülék használata előtt mindig ellenőrizze, hogy a támasztékok megfelelően vannak rögzítve.
• A korong kopásával állítsa újra be a támasztékot és a védőrácsot:

- 1,5 mm legyen a támaszték és a korong között;

- 2 mm legyen a rács és a korong között.

• A köszörű használata közben álljon stabil, kiegyensúlyozott helyzetben, nyújtózkodás nélkül, és tartsa a gyermekeket távol.
• Ne hagyja a működő készüléket felügyelet nélkül magára. Tartsa a műhelyt tisztán és rendben.
• Használat előtt győződjön meg, hogy a köszörűkorongok nincsenek megsérülve vagy eltörve. Ha bármi kétség merül fel, azonnal cserélje ki (a sérült köszörűkorong nagy sebességgel szétterülhet).
• A pótkorongoknak kiterjedésben és jellemzőiben azonosnak kell lennie.
• A készülék nem alkalmas puha anyagok, mint például ólom, magnézium vagy könnyű ötvözetek köszörülésére.

7 ÖSSZESZERELÉS

Figyelem! Mielőtt bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt.

7.1 Szemvédők/szikrafogók felszerelése (C. ábra)

• Használat előtt fel kell szerelni a szemvédőt/szikrafogót (1) a csiszológépre.
• Vegye ki a csomagolásból mindkét szemvédőt és a fém rögzítőkonzolokat.
• Szerelje fel a 2 fém rögzítőkonzolt (2) a csiszolókorong-védő elülső részére a csavarokkal (a), alátétekkel és anyákkal.
• Helyezze a szemvédőket a csiszolókorongok feletti két rögzítőkonzol fölé úgy, hogy a szikrafogó karimái önnel ellentétes irányba nézzenek, és rögzítse azokat a mellékelt csavarokkal (b), alátétekkel és anyával.

7.2 Munkaasztal felszerelése és beállítása (D. ábra)

• Vegye ki a csomagolásból a munkaasztalokat (4), és rögzítse a csiszológéphez a mellékelt gomb (5) és anya segítségével a D ábrán látható módon.
  Ellenőrizze, hogy a munkaasztal szélén lévő rés (a) a korong felé mutat-e.
• Használat előtt ellenőrizze az asztalok és a kerekek közötti hézagot.
• Mérje meg a csiszolókorong és az asztalok közötti hézagot; ennek a lehető legkisebbnek, de legfeljebb 2 mm-nek kell lennie, ha nem ekkora, akkor lazítsa meg az asztalokon lévő két gombot, állítsa be a megfelelő hézagot, és húzza meg teljesen.
• A hézagot a korong kopása során is meg kell tartani.

7.3 A csiszolókorongok cseréje (A. és E. ábra)

• Ha a jobb oldali csiszolókorongot szeretné kicserélni (E. ábra):
  Csavarja le a forgószerszámot (8) a rögzítőgyűrű (a) óramutató járásásval megegyező irányba történő elforgatással (ellenirányú menet).
  A csavarhúzóval távolítsa el a csavarokat (a) a védőburkolatról.

■ Vegye le a védőburkolatot (12).

Csavarja le az anyát (b) a tengelyröl (c) a 17 mm-es kulcs segítségével.

- Tartsa a korongot (d) erősen az egyik kezében, hogy megfelelő ellennyomát érdekében.

- Távolítsa el a feszítőkorongot (e) és a csiszoló- vagy polírozókorongot (d).

- Helyezze az új csiszoló- vagy polírozókorongot a tengelyre (c).

POWX1280 HU

• Tolja vissza a feszítőkorongot (e) a tengelyre (c).
  ■ Csavarja vissza az anyát (b) a tengelyre (c).
• Tartsa az egyik kezében az imént rögzített korongot (d), hogy megfelelő ellennyomást biztosítson.
  ■ Húzza meg az anyát (b).
• Szerelje vissza a védőburkolatot, és rögzítse a helyére a csavarok (a) meghúzásával.

Csak a jobb oldalra (E. ábra): Csavarja vissza a forgószerszámot (8) a készülék csatlakozómenetére (b).

- Ennek érdekében tolja a flexibilis tengely négyszögletes tengelymagját (c) a csatlakozómeneten lévő négyszögletes furatba.

- A meghúzáshoz forgassa el a rögzítőgyűrűt az óramutató járásával ellentétes irányban (ellenirányú menet).

Soha ne használja a csiszoló- vagy polírozókorongot a védőburkolat nélkül!

Ne húzza meg túlságosan az anyát, mert eltörhet a csiszolókorong.

7.4 A biztosíték cseréje (A. ábra)

Egy esetleges rövidzárlat esetén a biztosíték (11) úgy cserélhető ki, ha a biztosíték fedelét (11) lapos csavarhúzóval történő elfordításával és eltávolításával.

8 MÜKÖDTETÉS ÉS HIBAELHÁRÍTÁS

8.1 Működtetés (A. ábra)

Ellenőrizze, hogy a csiszológép biztonságosan van-e rögzítve; a csiszológép alján erre a célra való rögzítőfuratok (13) találhatók, de a csavarok nincsenek mellékelve.
- Csatlakoztassa a hálózati áramforrásra, és állítsa a be-/kikapcsolót a „bekapcsolt” (I) helyzetbe.
- A csiszológép fordulatszámát a sebességszabályozóval (7) lehet beállítani (7).
- Ha nem használja a készüléket, akkor kapcsolja ki és húzza ki a hálózati csatlakozót.

8.2 A csiszoló használata

• Ez az asztali csiszológép alkalmas szerszámok, pl. fúrók, vésők élezéséhez; szerszámok felújításához, így használható pl. a szerszámok élein lévő marások eltávolítására; anyag eltávolítására. Ez azonban ez nem egy nagy teherbírású készülék, és elsősorban könnyű otthoni és hobbi használatra tervezték.
  A két különböző típusú korong révén a csiszológép különböző igényeket képes kielégíteni.
• Használja a durva csiszolókorongot általában a durva csiszoláshoz, azaz nagyobb anyagmennyiség eltávolításához.
• Használja a közepes korongot a befejező simításhoz, hogy simább felületet kapjon.
• Ha a csiszológépet puha fémeken, például alumíniumon használja, akkor a korong hamar eltömödhet, és ki kell cserélni.
• Mindig hagyja, hogy a csiszoló végezze a munkát, ne eröltesse, és ne gyakoroljon túlzott nyomást a korongra/maróra.
• Próbálja meg a szerszámtartót a munkadarab alátámasztására és vezetésére használni.
• Ne csiszoljon a csiszolókorong oldalpofáival, mivel a korong oldalára gyakorolt túlzott nyomás a korong törését okozhatja.

8.3 A forgóeszköz használata (A. ábra)

Figyelem! Mielött bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt.

8.3.1 A bit hegyek és az eszközök felszerelése (G. ábra)

• A tengely rögzítéséhez húzza teljesen hátra az orsó rögzítőperemét (9) a flexibilis tengelyre.
• Lazítsa meg a tokmányfoglalatot (10) az óramutató járásával ellentétes irányban.
• Tartsa a tengely reteszelőperemét (9) ebben a helyzetben.
• Az ujjaival vagy a kombinált kulccsal (a) oldja ki a flexibilis tengelyen lévő tokmányfoglalatot (10).
• Szerelje fel a szerszámot, és csavarja vissza a helyére a tokmányfoglalat (10).
• Engedje el az orsó reteszelőperemét (9).

8.3.2 A tokmány cseréje (G és H ábra)

• Ha a használni kívánt szerszám tengelyátmérője eltérő, akkor ki lehet cserélni a tokmányt (b).
• A tengely rögzítéséhez húzza vissza teljesen a flexibilis tengelyre az orsó reteszelőperemét (9).
  Ellenőrizze, hogy a tokmány foglalata (10) az óramutató járásával ellentétes irányban van-e meglazítva.
• Tartsa vissza a tengelyrögzítő peremet (9) a helyén.
• Az ujjaival vagy a kombinált csavarkulccsal (a) oldja ki a flexibilis tengelyen lévő foglalatot (10).
  ■ Csavarja ki a tokmányfoglalat rögzítését (10).
• Távolítsa el a tokmányt (b), és cserélje ki a kívánt átmérőjű tokmányra.
• Helyezze vissza a tokmányfoglalatot (10) a forgószerszám tengelyére.
• Csavarozza be szorosan a tokmányfoglalatot (10) a kombinált csavarkulcs (a) segítségével.
  ■ Engedje el a tengely reteszelőperemét (9).

8.4 A bitek és szerszámok használata (B. ábra)

Figyelem! Mielött bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt

Tilos a készüléket 80 %-nál nagyobb magnéziumtartalmú könnyűfémet használni, mivel az ilyen típusú fém gyúlékony.

A munkadarab sérülésének elkerülése érdekében mindig próbáljon ki minden fúrófejet vagy szerszámot egy darab hulladékon vagy a megmunkálandó anyag nem látható részén.

8.4.1 Csiszolóhegyek (J & K)

• Használat: Élezés, sorjázás, rozsda eltávolítás, formázás.
• Tipp: késélező kövel tisztítsa meg és formázza a csiszolóhegyeket (H).

8.4.2 Csiszolócsúcs (I)

- Használat: Különböző anyagok finommetszéséhez.

• Tipp: A fémen alacsony sebességfokozaton dolgozzon, és úgy bánjon vele, mintha keményfa lenne.
• A műanyagokkal lassú sebességfokozaton dolgozzon, mert a megmunkálás során megolvadhatnak.
• A magasabb sebességfokozaton történő működtetés csökkenti a készülék rázkódását.

8.4.3 Csiszolókő (H)

- Használat: Fenőkö tisztítása és formázása.

8.4.4 Polírozókorong (C)

• Használat: Fémek fényezése és kövek csiszolása.
• Figyelem: Csak a korong oldalaival végezzen csiszolást. A kö feje megkarcolhatja a munkadarabot.
• Ezeket a polírozó pasztával (A) együtt lehet használni.

8.4.5 Vágókorong (F)

- Használat: Csapok, csavarok, fémlemez, vékony fa és műanyag vágásához és hasításához.

8.4.6 Orbitális csiszoló (B)

- Használat: Fa és plexi csiszolása, simítása és formázása.

8.4.7 Tisztítókefék (D. és E.)

A nejlonkefék érzékeny anyagok, ezért csak fa, műanyag, vagy hasonló anyagok tisztítására használhatók.
- A réskefék a kemény fémek, például vas és acél, vagy hasonló anyagok tisztítására használhatók.

9 TECHNICAL DATA

Hálózati feszültség	230-240 V
Hálózati frekvencia	50 Hz
Bemenő teljesítmény	120 W
Sebesség	11 500 min ^-1
Korongátmérő	75 mm
Dolgozólámpa	120 / 400
Súly	1,7 kg

10 ZAJ

A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)

Hangnyomásszint LpA	86 dB(A)
Hangteljesítményszint LwA	99 dB(A)

FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.

11 JÓTÁLLÁS

• Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint

például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

- Ha további információra van szüksége, hívia a 00 32 3 292 92 90 telefonszámot.

- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulaidonát képezik.

- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyilások, rendszeresen ellenőrzött szénkefék,...)

- A vásárlási szelvényt a vásárlás időpontiának bizonyításához meg kell örizni.

- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

12 KÖRNYEZETVÉDELEM

'Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!

Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé.

Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!

13 MEGFELELŐSÉGI NYILATKOZAT

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy

Termék: Asztali Köszörű

Márkanév : POWERplus

Modell: POWX1280

megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.

Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjág):

2014/30/EU

2006/42/EK

2011/65/EU

Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):

EN62841-1:2015

EN62841-3-4:2016

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Az alulírott a társaság vezérigazgatója nevében jár el,

Szabályozási Ügyek - Megfelelőségi Menedzser
