BEDIENUNGSANLEITUNG POWX1280 PowerPlus

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen ......................................... 6

5.5 Wartung ................................................................................................................... 6

6 ZUSÄTZLICHE SICHERHEITSANWEISUNGEN FÜR

7.2 Werkstückauflage montieren und einstellen (Abb. D ........................................... 7

7.3 Auswechseln der Schleifscheiben (Abb. A und E) ............................................... 8

8.3 Arbeit mit dem rotierenden Werkzeug (Abb. A) .................................................... 9

8.4.1 Einsätze zum Schmirgeln und Schleifen (rund und konisch) (J & K) ........................ 10

8.4.2 Einsätze zum Schmirgeln und Schleifen (spitz) (I) ................................................... 10

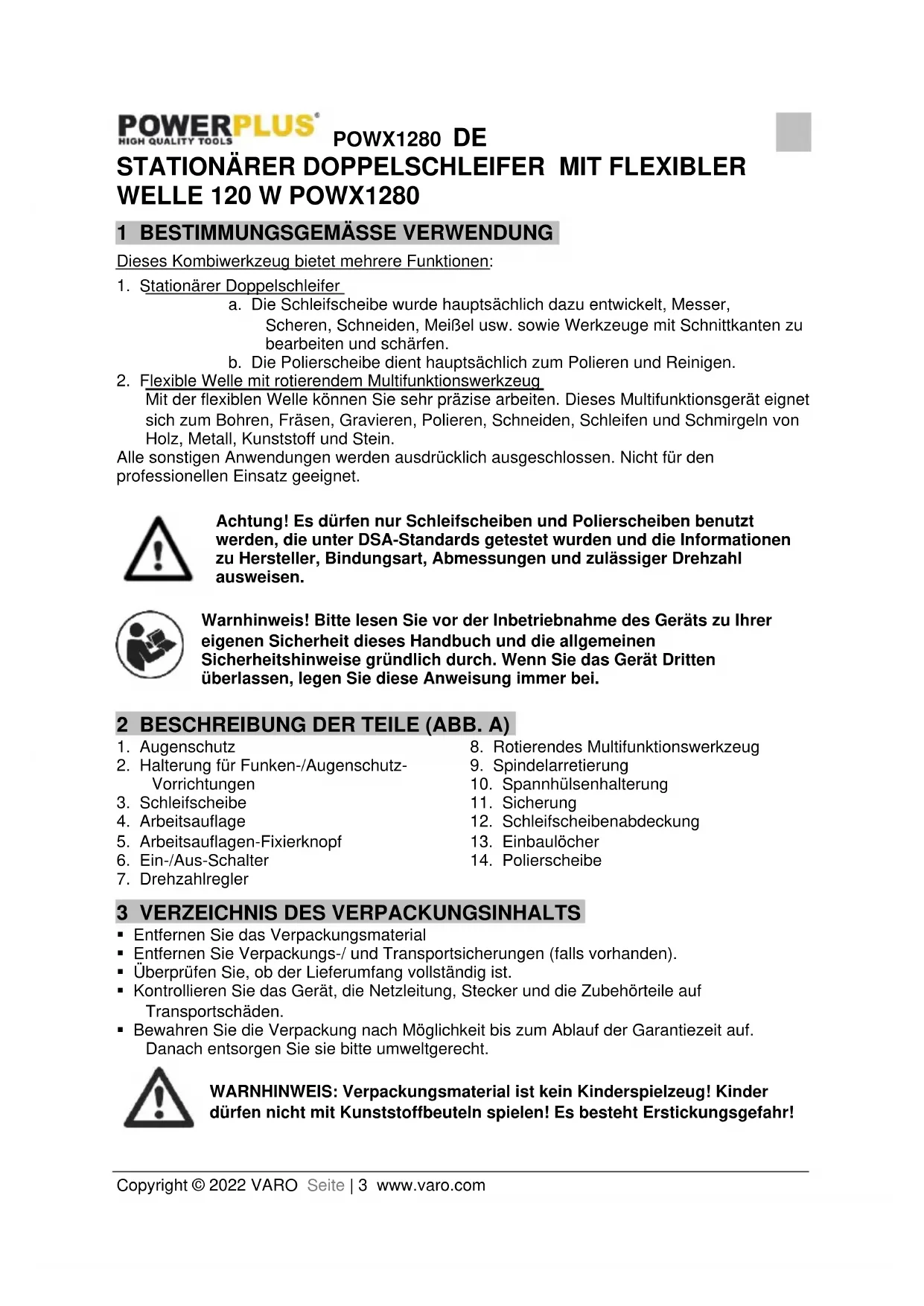

1 BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Kombiwerkzeug bietet mehrere Funktionen:

1. Stationärer Doppelschleifer

a. Die Schleifscheibe wurde hauptsächlich dazu entwickelt, Messer, Scheren, Schneiden, Meißel usw. sowie Werkzeuge mit Schnittkanten zu bearbeiten und schärfen. b. Die Polierscheibe dient hauptsächlich zum Polieren und Reinigen.

2. Flexible Welle mit rotierendem Multifunktionswerkzeug

Mit der flexiblen Welle können Sie sehr präzise arbeiten. Dieses Multifunktionsgerät eignet sich zum Bohren, Fräsen, Gravieren, Polieren, Schneiden, Schleifen und Schmirgeln von Holz, Metall, Kunststoff und Stein. Alle sonstigen Anwendungen werden ausdrücklich ausgeschlossen. Nicht für den professionellen Einsatz geeignet. Achtung! Es dürfen nur Schleifscheiben und Polierscheiben benutzt werden, die unter DSA-Standards getestet wurden und die Informationen zu Hersteller, Bindungsart, Abmessungen und zulässiger Drehzahl ausweisen. Warnhinweis! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Anweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

2. Halterung für Funken-/Augenschutz-

5. Arbeitsauflagen-Fixierknopf

6. Ein-/Aus-Schalter

8. Rotierendes Multifunktionswerkzeug

9. Spindelarretierung

10. Spannhülsenhalterung

12. Schleifscheibenabdeckung

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial

• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät, die Netzleitung, Stecker und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!POWX1280 DE Copyright © 2022 VARO Seite | 4 www.varo.com

1 x stationärer Doppelschleifer 1 x flexible Welle (Länge 1 m) 1 x Schlüssel 2 x Arbeitsauflage 2 x Augenschutz 2 x Rändelschrauben 2 x Muttern M6 4 x Muttern M4 4 x Schrauben M4 x 10 mm 4 x Unterlegscheiben Ø4 4 x Federringe Ø4 2 x Muttern M5 2 x Schrauben M5 x 45 mm 2 x Unterlegscheiben Ø5 2 x Federringe Ø5 1 x Zubehörbox 1 x Bedienungsanleitung

3.2 Inhalt Zubehörbox (Abb. B)

A – 1 x Polierpaste B – 5 x Schleifbänder Ø15 mm B – 1 x Schleifwalze für Schleifbänder Ø15

B – 5 x Schleifbänder Ø9 mm B – 1 x Schleifwalze für Schleifbänder Ø9 mm C – 5 x Filzpolierscheiben Ø25 mm C – 5 x Filzpolierscheiben Ø13 mm C – 1 x Aufsatz für Filzpolierscheiben D – 4 x Reinigungsbürsten E – 3 x Messingdrahtbürsten F – 12 x Trennscheiben Ø32 mm F – 40 x Trennscheiben Ø24 mm F – 1 x Spanndorn für Trennscheiben G – 2 x Spannhülsen (2,0 - 2,4 mm) G – 1 x Schlüssel H – 1 x Schleifstein I – 5 x Fräswerkzeuge J – 5 x Schleifstifte K – 5 x Schleifstifte Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. 4 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU- Richtlinie(n)

Schutzbrille tragen.

Vor Gebrauch Bedienungsanleitung lesen

Wichtige Informationen!

Achtung: Verletzungsgefahr oder mögliche Beschädigung des Elektrowerkzeuges.

Elektroprodukte dürfen nicht im Hausabfall entsorgt werden.

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwerePOWX1280 DE Copyright © 2022 VARO Seite | 5 www.varo.com Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser In ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.POWX1280 DE Copyright © 2022 VARO Seite | 6 www.varo.com

• Vermeiden Sie eine anormale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

• Warten Sie Elektrowerkzeuge. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuqs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend den Anweisungen für diese bestimmte Art von Elektrowerkzeug. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges gewährt bleibt.

6 ZUSÄTZLICHE SICHERHEITSANWEISUNGEN FÜR

TISCHSCHLEIFMASCHINEN

• Das Gerät ist mit einem dreiadrigen Strom-Anschlusskabel und einem Stecker mit Erdung ausgestattet. Daher ist es wesentlich, dass es an eine entsprechend geerdete und mittels einer Vorschaltung gegen Überlastung (durch eine 16A-Sicherung oder eine Schmelzsicherheits-Vorrichtung mit Magnetwiderstand von 16 A) ausgerüstete Standardsteckdose angeschlossen wird. Bei der Verwendung eines Verlängerungskabels muss sichergestellt sein, dass dies ebenfalls ein dreiadriges, geerdetes Kabel ist.

• Das Anschlusskabel ist für normale Einsatzbedingungen ausgelegt. Es wurde dazu entworfen, normalen, mechanischen Belastungen zu widerstehen. Das Kabel nicht in Schleifen auslegen oder Gegenstände darauf stellen, da dies zu Beschädigungen an derPOWX1280 DE Copyright © 2022 VARO Seite | 7 www.varo.com Oberseite führen kann. Vergewissern Sie sich außerdem, dass es nicht mit Flüssigkeiten oder jeglichen Wärmequellen in Berührung kommt oder in feuchter Umgebung eingesetzt wird. Den Stecker nie aus der Steckdose ziehen, indem am Kabel gezogen wird.

• Vor Wartungsarbeiten, jeglicher Handhabung des oder jedem Eingriff am Gerät(s) (wie Montage, Demontage, Einstellung usw.) stets den Stecker herausziehen und warten, bis das Gerät stillsteht.

• Es ist Vorschrift, beim Einsatz des Geräts zertifizierte Handschuhe und eine Schutzbrille zu tragen.

• Das Gerät nie ohne seine Schutzblende und seine „Funkenschutz-Vorrichtungen“ benutzen.

• Stets den festen Sitz der Arbeitshalterungen vor dem Einsatz des Geräts prüfen.

• Aufgrund des Scheibenverschleißes die Arbeitshalterung und die Blendenführung anpassen: - 1,5 mm zwischen der Arbeitshalterung und der Scheibe; - 2 mm zwischen der Führung und der Scheibe.

• Beim Arbeiten mit der Schleifmaschine in einer sicheren, ausgeglichenen Stellung stehen, ohne sich zu strecken, und Kinder fern halten.

• Nie die laufende Maschine unbeobachtet lassen und sich entfernen. Den Arbeitsplatz sauber und aufgeräumt halten.

• Vor der Benutzung sicherstellen, dass die Schleifscheiben nicht beschädigt oder gesprungen sind. Sollten auch nur geringe Zweifel bestehen, diese sofort austauschen (eine beschädigte Schleifscheibe kann mit hoher Geschwindigkeit weggeschleudert werden).

• Ersatzschleifscheiben müssen identische Eigenschaften und Abmessungen aufweisen.

• Dieses Gerät eignet sich nicht zum Abschleifen weicher Materialien wie Blei, Magnesium oder Leichtmetalllegierungen. 7 MONTAGE WARNHINWEIS: Vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose nehmen.

7.1 Augen-/Funkenschutz-Vorrichtungen befestigen (Abb. C)

• Vor dem Gebrauch muss der Augenschutz/Funkenabweiser (1) an der Schleifmaschine montiert werden.

• Nehmen Sie beide Schutzgläser und die Metallhalterungen aus der Verpackung.

• Befestigen Sie die 2 Metallhalterungen (2) mit den Schrauben (a), den Unterlegscheiben und den Muttern auf der Vorderseite der Schleifscheibenhaube.

• Setzen Sie die Schutzgläser so auf die beiden Halterungen über den Schleifscheiben, dass die Flansche der Funkenabweiser von Ihnen wegzeigen, und befestigen Sie die Gläser mit den im Lieferumfang enthaltenen Schrauben (b), Unterlegscheiben und Muttern.

7.2 Werkstückauflage montieren und einstellen (Abb. D

• Nehmen Sie die Werkstückauflagen (4) aus der Verpackung und befestigen Sie diese mit der enthaltenen Griffschraube (5) und Mutter, wie in Abbildung D gezeigt.

• Achten Sie darauf, dass die Einkerbung (a) am Rand der Werkstückauflage zur Scheibe zeigt.

• Vor dem Gebrauch muss der Abstand zwischen den Auflagen und den Scheiben überprüft werden.

• Messen Sie den Abstand zwischen den Schleifscheiben und den Werkstückauflagen. Dieser Abstand soll so gering wie möglich und nicht größer als 2 mm sein. Lockern SiePOWX1280 DE Copyright © 2022 VARO Seite | 8 www.varo.com dazu die Griffschrauben der Auflagen, stellen Sie den Abstand richtig ein und ziehen Sie die Schrauben wieder fest.

• Der Abstand muss regelmäßig eingestellt werden, um den Scheibenverschleiß auszugleichen.

7.3 Auswechseln der Schleifscheiben (Abb. A und E)

• Wechsel der Schleifscheibe auf der rechten Seite (Abb. E)

• Schrauben Sie die Überwurfmutter (a) der flexiblen Welle (8) im Uhrzeigersinn ab (Linksgewinde).

• Schrauben Sie mit einem Schraubendreher die Schrauben (a) von der Abdeckung ab.

• Nehmen Sie die Abdeckung (12) ab.

• Schrauben Sie die Mutter (b) mit einem 17mm-Schlüssel von der Achse (c) ab.

• Halten Sie dazu die Scheibe (d) mit einer Hand fest, damit sie sich nicht wegdreht.

• Nehmen Sie den Flansch (e) und die Schleif- oder Polierscheibe (d) ab.

• Setzen Sie die neue Schleif- oder Polierscheibe auf die Achse (c).

• Schieben Sie den Flansch (e) wieder auf die Achse (c).

• Schrauben Sie die Mutter (b) wieder auf die Achse (c).

• Halten Sie dabei die gerade aufgesetzte Scheibe (d) mit einer Hand fest, damit sie sich nicht wegdreht.

• Ziehen Sie die Mutter (b) fest.

• Setzen Sie die Abdeckung wieder auf und ziehen Sie deren Schrauben (a) wieder fest.

• Nur für die rechte Seite (Abb. E): Schrauben Sie die flexible Welle (8) wieder auf das Gerätegewinde (b).

• Stecken Sie dazu das Vierkantprofil (c) der flexiblen Welle in die Vierkantbohrung des Gewindes und ziehen Sie dann die Überwurfmutter gegen den Uhrzeigersinn (Linksgewinde) fest. Verwenden Sie die Schleif- oder die Polierscheibe niemals ohne Abdeckung! Ziehen Sie die Mutter nicht zu stark fest, da die Schleifscheibe sonst brechen kann.

7.4 Sicherung wechseln (Abb. A)

Bei einem Kurzschluss kann die Sicherung (11) ausgetauscht werden. Schrauben Sie dazu mit einem Schlitzschraubendreher den Deckel der Sicherung (11) ab.

8 BETRIEB UND FEHLERBEHEBUNG

8.1 Betrieb (Abb. A)

• Vergewissern Sie sich, dass die Schleifmaschine richtig aufgestellt ist. Im Sockel des Schleifers befinden sich Löcher (13) zur Befestigung auf der Werkbank. Die dafür notwendigen Schrauben sind nicht enthalten.

• Stecken Sie den Stecker in die Steckdose und stellen Sie den Ein-/Ausschalter auf die Position „I“.

• Die Drehzahl des Schleifers kann mit dem Drehzahlregler (7) eingestellt werden.Schalten Sie die Schleifmaschine bei Nichtgebrauch aus und ziehen Sie den Netzstecker.

8.2 Verwendung des Schleifers

• Ihre Tischschleifmaschine eignet sich zum Schärfen von Werkzeugen wie Bohrern oder Meißeln, zur Nachbearbeitung von Werkzeugen (zum Beispiel zum Entgraten von Kanten) und zum Abtragen von Material. Diese Maschine ist allerdings kein Hochleistungsgerät, sondern dient in erster Linie für den leichten Haus- und Hobbygebrauch.POWX1280 DE Copyright © 2022 VARO Seite | 9 www.varo.com

• Mit den beiden Scheibentypen lässt sich die Schleifmaschine für verschiedene Aufgaben einsetzen.

• Üblicherweise wird die grobe Schleifscheibe für Grobschleifarbeiten verwendet, zum Beispiel zum Abtragen einer größeren Materialmenge.

• Verwenden Sie die mittlere Scheibe für die Endbearbeitung, um eine glatte Oberfläche zu erhalten.

• Bei Gebrauch der Schleifmaschine mit weichen Metallen wie Aluminium verstopft die Schleifscheibe schnell und muss dann gewechselt werden.

• Lassen Sie immer die Schleifmaschine arbeiten und üben Sie keinen übermäßigen Druck auf die Scheibe / den Schleifstift aus.

• Nutzen Sie nach Möglichkeit die Werkstückauflage, um das Werkstück abzustützen und zu führen.

• Verwenden Sie zum Schleifen nicht die Seitenflächen der Schleifscheibe, da übermäßiger Druck auf die Scheibenseite zum Bruch der Scheibe führen kann.

8.3 Arbeit mit dem rotierenden Werkzeug (Abb. A)

WARNHINWEIS: Vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose nehmen.

8.3.1 Einsetzen der Werkzeuge (Abb. G)

• Schieben Sie die Spindelarretierung (9) auf der flexiblen Welle ganz zurück, um die Spindel zu arretieren.

• Die Spannhülsenhalterung (10) wird gegen den Uhrzeigersinn gelockert.

• Halten Sie die Spindelarretierung (9) in dieser Position fest.

• Öffnen Sie die Spannhülsenhalterung (10) auf der flexiblen Welle mit den Fingern oder mit dem Schlüssel (a).

• Setzen Sie das Werkzeug ein und schrauben Sie die Spannhülsenhalterung (10) wieder zu.

• Lassen Sie die Spindelarretierung (9) wieder los.

8.3.2 Spannhülse wechseln (Abb. G und H)

• Falls der Schaft des zu verwendenden Werkzeugs einen anderen Durchmesser hat, kann die Spannhülse (b) gewechselt werden.

• Schieben Sie die Spindelarretierung (9) auf der flexiblen Welle ganz zurück, um die Spindel zu arretieren.

• Achten Sie darauf, dass die Spannhülsenhalterung (10) gegen den Uhrzeigersinn gelockert wird.

• Halten Sie die Spindelarretierung (9) in der zurückgeschobenen Position fest.

• Öffnen Sie die Spannhülsenhalterung (10) auf der flexiblen Welle mit den Fingern oder mit dem Schlüssel (a).

• Schrauben Sie die Spannhülsenhalterung (10) ab.

• Nehmen Sie die Spannhülse (b) heraus und ersetzen Sie diese durch eine Spannhülse mit dem gewünschten Durchmesser.

• Setzen Sie die Spannhülsenhalterung (10) wieder auf die Welle des rotierenden Werkzeugs.

• Ziehen Sie die Spannhülsenhalterung (10) mit dem Schlüssel (a) fest.

• Lassen Sie die Spindelarretierung (9) wieder los.

8.4 Verwendung der Werkzeuge. (Abb. B)POWX1280 DE

Copyright © 2022 VARO Seite | 10 www.varo.com WARNHINWEIS: Vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose nehmen. Dieses Gerät darf nicht für Arbeiten an Leichtmetallen verwendet werden, bei denen der Anteil an Magnesium 80% übersteigt, denn diese Metalle sind entflammbar. Testen Sie jedes Werkzeug zunächst mit Abfallmaterial oder an einem nicht sichtbaren Teil des Werkstücks, um Beschädigung des Werkstücks zu vermeiden.

8.4.1 Einsätze zum Schmirgeln und Schleifen (rund und konisch) (J & K)

• Anwendungen: Schärfen, Entgraten, Rost entfernen, Fräsen und Formen

• Hinweis: Die Einsätze zum Schleifen und Schmirgeln mit einem Honstein reinigen und schärfen.(H).

8.4.2 Einsätze zum Schmirgeln und Schleifen (spitz) (I)

• Anwendung: Zum Feinschleifen und Feingravieren von diversen Materialien.

• Hinweis: Metall mit geringer Drehzahl bearbeiten, wie bei Hartholz vorgehen.

• Kunststoffe ebenfalls mit niedriger Drehzahl bearbeiten, weil das Material sonst durch Hitzeeinwirkung schmelzen kann.

• Ruhigeres Arbeiten mit weniger Vibrationen bei höherer Drehzahl.

8.4.3 Schleifstein (H)

• Anwendung: Reinigen und Formen.

8.4.4 Polierscheiben (C)

• Anwendung: Polieren und Schleifen von Metallen.

• Achtung! Immer nur mit den Seiten der Scheiben polieren. Der Kopf des Schleifsteins hinterlässt Kratzer und Grate am Werkstück.

• Die Polierscheiben können in Verbindung mit der Polierpaste (A) verwendet werden.

8.4.5 Trennscheibe (F)

• Anwendung: Schneiden oder Schlitzen von Bolzen, Schrauben, Blechen sowie dünnen Materialien aus Holz oder Kunststoff.

8.4.6 Schleifteller (B)

• Anwendung: Schmirgeln und Schleifen, Glätten und Formen von Holz und Fiberglas.

8.4.7 Reinigungsbürsten (D und E)

• Die Nylonbürsten werden zur Reinigung empfindlicher Werkstoffe wie Holz, Kunststoff oder ähnlichem verwendet.

• Die Kupferbürsten eignen sich zur Reinigung von Hartmetallen wie Eisen, Stahl oder ähnlichem.POWX1280 DE Copyright © 2022 VARO Seite | 11 www.varo.com 9 TECHNISCHE DATEN Stromleitungsspannung 230-240 V Stromleitungsfrequenz 50 Hz Stromaufnahme 120 W Umdrehungen 11500 U/min Schleifscheibenkörnung 75 mm Arbeitsleuchte 120 / 400 Gewicht 1,7 kg 10 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 86 dB(A) Schallleistungspegel LwA 99 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! 11 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw.POWX1280 DE Copyright © 2022 VARO Seite | 12 www.varo.com gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben. 12 UMWELT Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler hinsichtlich des Recyclings.POWX1280 DE Copyright © 2022 VARO Seite | 13 www.varo.com

13 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Tischschleifmaschine Marke: POWERplus Modell-Nr: POWX1280 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2014/30/EU 2006/42/EG 2011/65/EU Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN61029-1 : 2009 EN61029-2-4 : 2011 EN55014-1 : 2006 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,
