POWX1280 - Kværn PowerPlus - Gratis brugsanvisning og manual

BRUGSANVISNING POWX1280 PowerPlus

Elektriske produkter skal ikke kastes sammen med husholdningsavfall.

• La aldri maskinen være i gang uten tilsyn. Hold arbeidsområdet rent og ryddig.

• Før bruk må du kontrollere at slipesteinen ikke har skader eller sprekker. Hvis du har den minste tvil bør du skifte steinen med en gang (en slipestein med skade kan gå i oppløsning i stor fart).

7.3 Skifte slipehjul (Fig. A og E)

• Hold godt tak i skiven (d) med én hånd for å oppnå passende motstand.

• Hold et godt tak i skiven (d) som du nettopp har montert med én hånd for å oppnå passende motstand.

• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

5.4 Omhyggelig håndtering og anvendelse af elværktøjer ......................................... 6

8.3 Brug af det roterende værktøj (Fig. A) ................................................................... 8

8.3.1 Montering af bits og værktøj (Fig. G) ......................................................................... 8

8.3.2 Udskiftning af spændepatronen (Fig. G & H) ............................................................. 8

8.4 Brug af bits og værktøjer (Fig. B) ........................................................................... 9

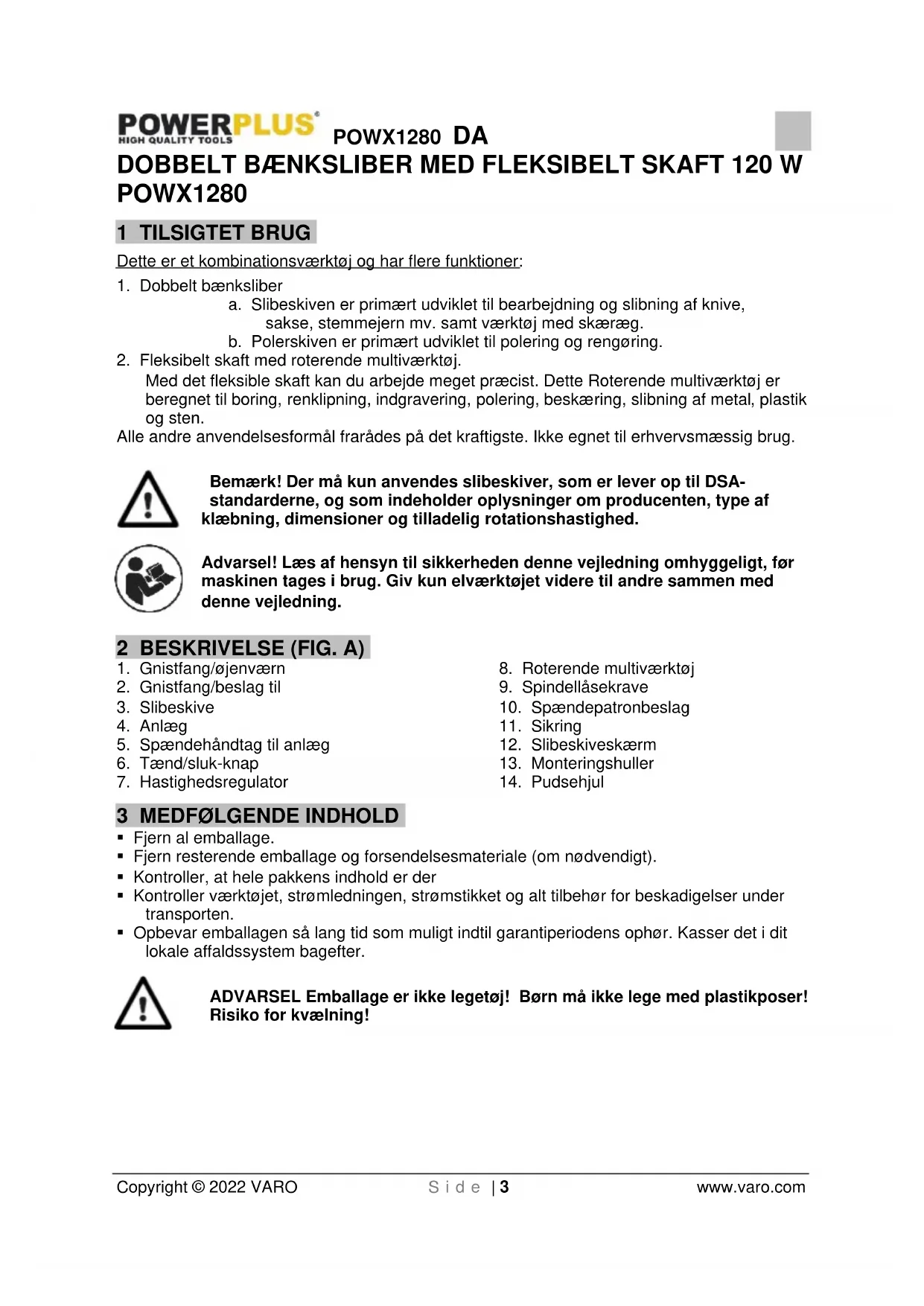

Copyright © 2022 VARO S i d e | 3 www.varo.com DOBBELT BÆNKSLIBER MED FLEKSIBELT SKAFT 120 W POWX1280 1 TILSIGTET BRUG Dette er et kombinationsværktøj og har flere funktioner:

1. Dobbelt bænksliber

a. Slibeskiven er primært udviklet til bearbejdning og slibning af knive, sakse, stemmejern mv. samt værktøj med skæræg. b. Polerskiven er primært udviklet til polering og rengøring.

2. Fleksibelt skaft med roterende multiværktøj.

Med det fleksible skaft kan du arbejde meget præcist. Dette Roterende multiværktøj er beregnet til boring, renklipning, indgravering, polering, beskæring, slibning af metal, plastik og sten. Alle andre anvendelsesformål frarådes på det kraftigste. Ikke egnet til erhvervsmæssig brug. Bemærk! Der må kun anvendes slibeskiver, som er lever op til DSA- standarderne, og som indeholder oplysninger om producenten, type af klæbning, dimensioner og tilladelig rotationshastighed. Advarsel! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun elværktøjet videre til andre sammen med denne vejledning. 2 BESKRIVELSE (FIG. A)

1. Gnistfang/øjenværn

5. Spændehåndtag til anlæg

7. Hastighedsregulator

8. Roterende multiværktøj

10. Spændepatronbeslag

• Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

• Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter. ADVARSEL Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!POWX1280 DA Copyright © 2022 VARO S i d e | 4 www.varo.com

1 x dobbelt bænksliber 1 x fleksibelt skaft (1 m. længde) 1 x kombinationsskruenøgle 2 x anlæg 2 x gnistfang/øjenværn 2 x riflede skruer 2 x M6-møtrikker 4 x M4-møtrikker 4 x M4-bolte x 10 mm 4 x Ø4-spændeskiver 4 x Ø4-fjederskiver 2 x M5-møtrikker 2 x M5-bolte - 45 mm 2 x Ø5-spændeskiver 2 x Ø5-fjederskiver 1 x udstyrskasse 1 x brugervejledning

3.2 Liste over udstyrskassens indhold (Fig. B)

I overensstemmelse obligatoriske, gældende sikkerhedsstandarder i europæiske direktiver.

Brug af beskyttelsesbriller er påkrævet.

Læs vejledningen før brug.

Symboliserer risiko for personskader eller skader på værktøjet.

Elektronik produkter må ikke bortskaffes som husholdningsaffald.

Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsestik.POWX1280 DA Copyright © 2022 VARO S i d e | 5 www.varo.com 5 GENERELLE SIKKERHEDSFORSKRIFTER OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet ”Elværktøj” i det følgende refererer til netdrevne elværktøjer (med netkabel).

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.

• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. Elværktøjer producerer gnister, som kan antænde støvet eller dampene.

• Hold børn og andre personer væk, mens elværktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.

• Undgå kropskontakt med jordforbundne overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.

• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et elværktøj øger faren for elektriske stød.

• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.

• Hvis der arbejdes udendørs med et elværktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.

• Hvis elværktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug elværktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter elværktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.

• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan gribes af bevægelige dele. Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.POWX1280 DA Copyright © 2022 VARO S i d e | 6 www.varo.com

5.4 Omhyggelig håndtering og anvendelse af elværktøjer

• Overbelast ikke værktøjet. Brug det elværktøj, der er beregnet til det arbejde, der skal udføres. Med det passende elværktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.

• Brug ikke elværktøjer med defekte afbrydere. Et elværktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

• Elværktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. Elværktøjer er farlige, hvis de anvendes af uerfarne personer.

• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

• Brug elværktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af elværktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

• Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 YDERLIGERE SIKKERHEDSFORSKRIFTER BÆNKSLIBERE

• Maskinen er forsynet med et strømkabel med tre korer og et stik med et jordben. Derfor er det vigtigt, at den bliver sluttet til en normal stikkontakt, der er jordforbundet korrekt og beskyttet opstrøms mod overbelastninger (af en 16 A sikring eller et 16 A magnettermisk sikkerhedsrelæ). Hvis du bruger et forlængerkabel skal sikre, at det også har tre korer med jord.

• Strømkablet er beregnet til normale brugsformål. Det er udviklet til at modstå normale mekaniske belastninger. Der må ikke laves sløjfer på kablet eller sættes genstande, som kan skade kablet, oven på det. Pas også på, at kablet ikke kommer i kontakt med nogen som helst form for væske eller varmekilde, samt det ikke bruges i et fugtigt miljø. Træk aldrig stikket ud af kontakten ved at hive i kablet.

• Før alle former for vedligeholdelse, ændringer eller indgreb på maskinen (f.eks. montering, afmontering, justering osv.) skal du altid frakobles strømstikket og vente på, at maskinen er stoppet helt.

• Du skal altid anvende godkendte arbejdshandsker og beskyttelsesbriller, når du bruger maskinen.

• Brug aldrig maskinen uden dens beskyttelsesskærm og ”gnistbeskyttelsesskærme”.

• Kontrollér altid, at arbejdsemnets understøtninger er fastgjort ordentligt, før du bruger maskinen.

• Efterhånden som hjulet slides ned skal du indstille understøtningen og skærmslisken. − 1,5 mm mellem arbejdsemnets understøtning og hjulet; − 2 mm mellem slisken og hjulet.

• Når du bruger sliberen, skal du stå i en stabil, balanceret position uden at du strækker dig. Børn skal holdes på afstand.

• Maskinen må aldrig køre uden opsyn. Hold arbejdsstedet rent og ryddeligt.POWX1280 DA Copyright © 2022 VARO S i d e | 7 www.varo.com

• Før ibrugtagning skal du kontrollere, at slibehjulene ikke er beskadigede eller revnede. Hvis du er den mindste smule i tvivl, skal du udskifte hjulene (et beskadiget hjul kan splintres ved høj fart).

• De nye slibehjul skal have de samme karakteristika og dimensioner.

• Maskinen er ikke egnet til slibning af blødt materiale som bly, magnesium og letmetal. 7 MONTERING Bemærk! Tag strømstikket ud at stikkontakten før der udføres nogen form for arbejde på maskinen.

7.1 Montering af gnistfang/øjenværn (Fig. C)

• Før ibrugtagning skal øjenværn/gnistfang (1) monteres på slibemaskinen.

• Fjern både øjenværn og metalmonteringsbeslag fra emballagen.

• Monter de 2 metalmonteringsbeslag (2) på forsiden afslibeskiveskærmen med boltene (a), spændeskiver og møtrikker.

• Placer skærmen over de to monteringsbeslag over slibeskiverne med gnistfangerens flanger vendt væk fra dig, fastgør med boltene (b), spændeskiver og møtrik.

7.2 Montering og justering af anlæg (Fig. D)

• Tag anlæggene (4) ud af indpakningen, fastgør dem på slibemaskinen med det medleverede håndtag og spændskive som vist i Fig. D.

• Sørg for, at mellemrummet (a) i kanten af anlægget peger mod skiven.

• Afstanden mellem anlæggene og skiverne skal kontrolleres før ibrugtagning.

• Mål afstanden mellem slibeskiverne og anlæggene. Denne skal være så lille som muligt og aldrig større end 2 mm. Hvis afstanden er større, skal de to håndtag på hvert anlæg løsnes og, det rette mellemrum indstilles. Fastspænd derefter håndtagene.

• Afstanden skal justeres efterhånden som skiven bliver slidt.

7.3 Udskiftning af slibeskiverne (Fig. A & E)

• Hvis du vil udskifte slibeskiven på højre side (Fig. E):

• Skru det roterende værktøj (8) af ved at dreje låseringen (a) med uret (omvendt gevind).

• Brug en skruetrækker til at fjerne skruerne (a) fra beskyttelsesskærmen.

• Skru møtrikken (b) af skaftet (c) med en 17 mm skruenøgle.

• Hold skiven (d) fast med den ene hånd for at skabe et passende modtryk.

• Fjern spændeskiven (e) og slibe- eller polerskiven (d).

• Sæt den nye slibe- eller polerskive på skaftet (c).

• Skub spændeskiven (e) tilbage på skaftet (c).

• Skru møtrikken (b) tilbage på skaftet (c).

• Hold skiven (d), som du lige har fastgjort, godt fast med den ene hånd for at skabe et passende modtryk.

• Spænd møtrikken (b) igen.

• Sæt beskyttelsesskærmen på igen, og fastgør den ved at stramme skruerne (a).

• Kun for højre side (Fig. E): Skru det roterende værktøj (8) tilbage på apparatets forbindelsesgevind (b).

• For at gøre dette skal du skubbe den firkantede akselkerne (c) på den fleksible stang ind i det firkantede hul på forbindelsesgevindet.

• Drej låseringen mod uret (omvendt gevind) for at stramme den. Brug aldrig slibe- eller polerskiven uden beskyttelsesskærmen!POWX1280 DA Copyright © 2022 VARO S i d e | 8 www.varo.com Spænd ikke møtrikken for meget, da slibeskiven kan knække.

7.4 Udskiftning af sikringen (Fig. A)

I tilfælde af en elektrisk kortslutning kan sikringen (11) udskiftes ved at dreje og fjerne sikringsdækslet (11) med en flad skruetrækker.

• Sørg for at slibemaskinen er fastmonteret i de tilsigtede monteringshuller (13) nederst på maskinen. Der medfølger ikke skruer til disse huller.

• Slut ledningen til stikkontakten og skub on/off-kontakten til højre til positionen ON ("I").

• Slibemaskinens hastighed kan justeres ved hjælp af regulatoren (7).

• Sluk for slibemaskinen og tag strømkablet ud af stikkontakten, når den ikke anvendes.

8.2 Brug af slibemaskinen

• Bænkboremaskinen er egnet til slibning af værktøj såsom bor, mejsler, omslibning af værktøj f.eks fjernelse af grat fra værktøjskanter samt fjernelse af materialer, men det er dog ikke et kraftigt værktøj, og det er udelukkende beregnet til let brug i hjem og som, hobbyværktøj.

• De to forskellige skivetyper gør, at slibemaskinen lever op til forskellige behov.

• Normalt skal den grove slibeskive bruges til grov slibning dvs. fjernelse af en større mængde materiale.

• Brug afslutningsvist mediumskiven for at få en mere jævn overflade.

• Hvis slibemaskinen bruges på blødt metal såsom aluminium, bliver skiven hurtigt blokeret og skal udskiftes.

• Lad altid slibemaskinen gøre arbejdet, tving den aldrig og påfør aldrig overdrevent tryk på skiven/sliberen.

• Forsøg at anvende anlæggene til at understøtte og lede arbejdsemnet.

• Slib aldrig med sidekanterne på slibeskiverne, da overdrevent tryk på siden af skiverne kan splintre dem.

8.3 Brug af det roterende værktøj (Fig. A)

Bemærk! Tag strømstikket ud at stikkontakten før der udføres nogen form for arbejde på maskinen.

8.3.1 Montering af bits og værktøj (Fig. G)

• Brug fingrene eller kombinationsnøglen (a) til at løsne spændepatronbeslaget (10) på den fleksible stang.

• Monter værktøjet og skru spændepatronbeslaget (10) på plads igen.

• Slip låsekraven (9).

8.3.2 Udskiftning af spændepatronen (Fig. G & H)

• Du kan ændre spændepatronen (b), hvis skaftdiameteren på det værktøj, du vil bruge, er anderledes.

• Skub spindellåsekraven (9) helt tilbage på det fleksible skaft for at låse spindlen.

• Sørg for, at spændepatronbeslaget (10) er løsnet mod uret.

• Hold spindellåsekraven (9) tilbage i denne position.POWX1280 DA Copyright © 2022 VARO S i d e | 9 www.varo.com

• Brug fingrene eller kombinationsnøglen (a) til at løsne spændepatronbeslaget (10) på den fleksible stang.

• Skru spændepatronbeslaget af (10).

• Fjern spændepatronen (b), og udskift den med en spændepatron med den ønskede diameter.

• Placer spændepatronholderen (10) tilbage på det roterende værktøjs skaft.

• Skru spændepatronholderen (10) fast med kombinationsnøglen (a).

• Slip låsekraven (9).

8.4 Brug af bits og værktøjer (Fig. B)

Bemærk! Tag strømstikket ud at stikkontakten før der udføres nogen form for arbejde på maskinen. Brug ikke dette værktøj på letmetal der har et magnesiumindhold på mere end 80 %, da denne type metal er brandbart. Afprøv altid enhver bit eller værktøj på en kasseret eller en usynlig del af arbejdsmaterialet for at undgå beskadigelse af emnet.

• Tip: Arbejd på metaller i en lav hastighed og behandl det, som var det hård træ.

• Arbejde på plastik skal udføres i lav hastighed på grund af dennes tendens til at smelte.

• Hvis Roterende multiværktøjet anvendes ved en højere hastighed mindskes rystelserne.

• Anvendelse: Rengøring og formning af slibesten.

8.4.4 Slibeskiver (C)

• Anvendelse: Polering af metaller og slibning af sten.

• Bemærk: Poler kun med slibeskivernes sider. Stenens overdel ridser arbejdsstykket.

• Disse kan bruges i kombination med polerpastaen (A).

8.4.5 Skæreklinge (F)

• Anvendelse: Skæring af bolte, skruer, blik, tyndt træ og plastik.

8.4.6 Orbital sandsliber (B)

• Anvendelse: Sandpapirsslibning, udglatning samt formning af træ og fiberglas.

• Kobberbørsterne kan bruges til at rense hårde metaller som jern og stål eller lignende.POWX1280 DA Copyright © 2022 VARO S i d e | 10 www.varo.com 9 TEKNISKE DATA Netspænding 230-240 V Netfrekvens 50 Hz Strømtilførsel 120 W Hastighed 11500 min-1 Skivediameter 75 mm Slibeskivekorn 120 / 400 Vægt 1,7 kg 10 STØJ Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3) Lydtryksniveau LpA 86 dB(A) Lydeffektniveau LwA 99 dB(A) BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A). 11 GARANTI

• Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.

• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.

• Du kan altid få mere information på tlf. 00 32 3 292 92 90.

• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,…)

• Købskvitteringen skal opbevares som bevis på købsdatoen.

• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.POWX1280 DA Copyright © 2022 VARO S i d e | 11 www.varo.com 12 MILJØ Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse. 13 KONFORMITETSERKLÆRING VARO N.V – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at Apparatbeskrivelse: Bænksliber Varemærke: PowerPlus Varenummer: POWX1280 er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring. EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen): 2014/30/EU 2006/42/EF 2011/65/EU Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen): EN62841-1 : 2015 EN62841-3-4 : 2016 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertegnede handler på vegne af selskabets administrerende direktør,
