Značka	PowerPlus
Model	POWX1280
Typ produktu	Dvojitá brúska s ohybným hriadeľom a rotačným multifunkčným nástrojom
Hmotnosť	1,7 kg
Napájanie	230-240 V ~ 50 Hz
Výkon	120 W
Rýchlosť otáčania	11 500 min⁻¹
Priemer brúsneho kotúča	75 mm
Zrno brúsnych kotúčov	120 / 400
Dĺžka ohybného hriadeľa	1 m
Hlavné funkcie	Brúsenie, ostrenie, leštenie, rezanie, brúsenie, gravírovanie, čistenie
Obsah balenia	Brúska, ohybný hriadeľ, kombinačný kľúč, držiaky nástrojov, kryty proti iskrám, príslušenstvo na leštenie/brúsenie/rezanie, upínacie puzdrá, brúsny kameň, brúsne hroty a vrtáky, kefy
Bezpečnosť	Kryty proti iskrám, ochranné štíty, nastaviteľné držiaky nástrojov; povinné nosenie okuliarov a rukavíc
Hladina hluku	LpA 86 dB(A); LwA 99 dB(A)
Záruka	36 mesiacov

Často kladené otázky - POWX1280 PowerPlus

Ako vymeniť brúsny kotúč brúsky?

Odpojte zariadenie. Pre pravý brúsny kotúč odskrutkujte rotačný nástroj, odstráňte kryt, povoľte maticu pomocou kľúča 17 mm, vymeňte kotúč a všetko zmontujte, mierne utiahnite. Pozrite si časť 7.3 návodu.

Ako používať ohybný hriadeľ a rotačný nástroj?

Upevnite nástroj do upínacieho puzdra zablokovaním hriadeľa blokovacou objímkou. Pomocou kombinačného kľúča utiahnite držiak puzdra. Nastavte rýchlosť príslušným tlačidlom. Pozrite si časť 8.3.

Aké príslušenstvo je súčasťou balenia?

Balenie obsahuje: leštiacu pastu, brúsne pásy (∅15 a ∅9 mm), leštiace kotúče (∅25 a ∅13 mm), čistiace kefy (nylon a mosadz), rezné kotúče (∅32 a ∅24 mm), upínacie puzdrá (2,0-2,4 mm), brúsny kameň, brúsne hroty a vrtáky.

Ako nastaviť medzeru medzi držiakom nástroja a brúsnym kotúčom?

Povoľte gombíky držiakov nástrojov, nastavte medzeru na menej ako 2 mm (merané medzi brúsnym kotúčom a okrajom držiaka), potom znova utiahnite. Pravidelne kontrolujte kvôli opotrebovaniu kotúča. Pozrite si časť 7.2.

Aké bezpečnostné opatrenia dodržiavať?

Vždy noste ochranné okuliare a rukavice. Nikdy nepoužívajte zariadenie bez krytov proti iskrám a ochranných štítov. Uistite sa, že držiaky nástrojov sú pevne upevnené. Pred akoukoľvek údržbou odpojte. Pozrite si časti 5 a 6.

Aké materiály možno obrábať touto brúskou?

Brúska je vhodná na ostrenie oceľových nástrojov (nože, nožnice, dláta). Rotačný nástroj umožňuje obrábať drevo, kov, plast a kameň. Nepoužívajte na ľahké kovy obsahujúce viac ako 80% horčíka.

Ako vymeniť poistku?

Odpojte zariadenie. Pomocou plochého skrutkovača otočte a odstráňte kryt poistky (označenie 11 na obrázku A). Vymeňte za poistku rovnakého typu. Pozrite si časť 7.4.

Ako čistiť a udržiavať zariadenie?

Udržujte zariadenie čisté, bez prachu. Čistite ventilačné otvory. Brúsne kotúče sa opotrebúvajú: vymeňte ich, ak sú prasknuté. Použite brúsny kameň na čistenie brúsnych vrtákov. Pozrite si časti 8.4.1 a 5.5.

Aká je záruka?

Záruka 36 mesiacov od dátumu nákupu. Vzťahuje sa na chyby materiálu a výroby, ale nie na bežné opotrebenie, príslušenstvo ani škody spôsobené nesprávnym používaním. Uschovajte si doklad o kúpe. Pozrite si časť 11.

Môžem používať toto zariadenie na profesionálne účely?

Nie, tento nástroj je určený na domáce a rekreačné použitie. Nie je vhodný na intenzívne profesionálne použitie. Pozrite si popis na začiatku návodu.

NÁVOD NA OBSLUHU POWX1280 PowerPlus

Uroveň akustického tlaku LpA 86 dB(A)

3.2 Zoznam obsahu skrinky s príslušenstvom....4

4 SYMBOLY 4

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE....5

5.1 Pracovná plocha .... 5

7.3 Výmena brúsnych kotúčov (obr. A a E)....7

8.2 Používanie brúsky....8

8.3 Používanie rotačného nástroja (obr. A)....8

8.3.2 Výmena upínacieho skľučovadla (obr. G a H)....9

8.4 Používanie bitov a nástrojov. (obr. B)....9

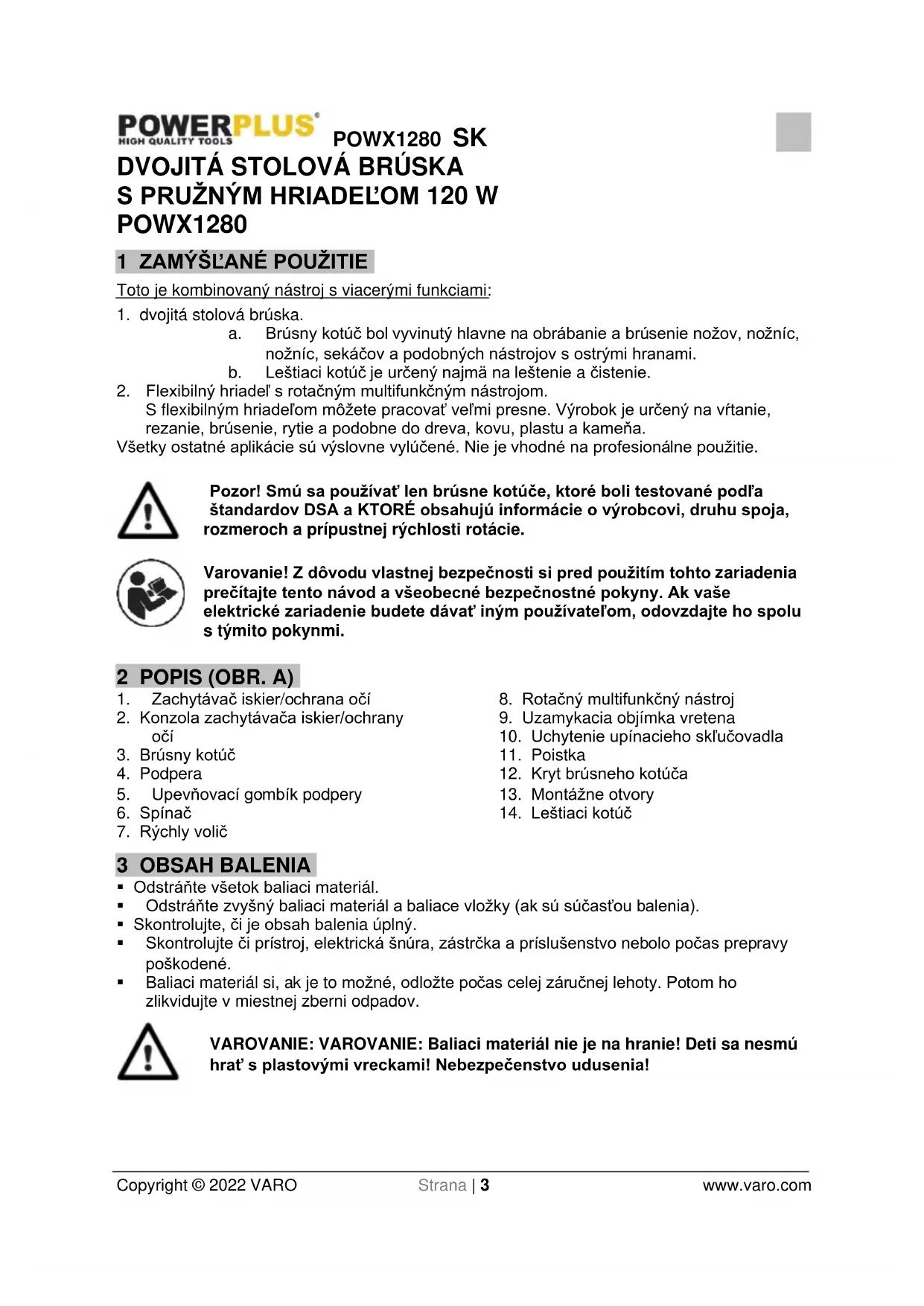

Toto je kombinovaný nástroj s viacerými funkciami:

1. dvojitá stolová brúska.

a. Brúsny kotúč bol vyvinutý hlavne na obrábanie a brúšenie nožov, nožníc, nožníc, sekáčov a podobných nástrojov s ostrými hranami.
b. Leštiaci kotúč je určený najmä na leštenie a čistenie.

1. Flexibilný hriadel's rotačným multifunkčným nástrojom.

S flexibilným hriadel'om môžete pracovať veľmi presne. Výrobok je určený na vřtanie, rezanie, brúšenie, rytie a podobne do dreva, kovu, plastu a kameňa.

Všetky ostatné aplikácie sú výslovne vylúčené. Nie je vhodné na profesionálne použitie.

Pozor! Smú sa používat' len brúsne kotúče, ktoré boli testované podl'a štandardov DSA a KTORÉ obsahujú informácie o výrobcovi, druhu spoja, rozmeroch a prípustnej rýchlosti rotácie.

1. Zachytávač iskier/ochrana očí
2. Konzola zachytávača iskier/ochrany očí
3. Brúsny kotúč
4. Podpera
5. Upevňovací gombík podpery
6. Spínač

7. Rýchly volič

8. Rotačný multifunkčný nástroj

9. Uzamykacia objímka vretena
10. Uchytenie upínacieho skľučovadla
11. Poistka
12. Kryt brúsneho kotúča
13. Montážne otvory
14. Leštiaci kotúč

3 OBSAH BALENIA

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
• Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, ak je to možné, odložte počas celej záručnej lehoty. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrat' s plastovými vreckami! Nebezpečenstvo udusenia!

3.1 Obsah balenia

1x dvojitá stolová brúska

1x pružný hriadel' (dížka 1 m)

1x kombinovaný klúč

2x podpera

2x zachytávač iskier / ochrana očí

2x vrúbkované skrutky

2x matica M6

4x matica M4

4x skrutka M4 x 10 mm

4x podložka s priemerom ∅4

4x pružná podložka s priemerom ∅4

2x matica M5

2x skrutka M5 x 45 mm

2x podložka s priemerom ∅5

2x pružná podložka s priemerom ∅5

1x skrinka s príslušenstvom

1x návod

3.2 Zoznam obsahu skrinky s príslušenstvom

A - 1x leštidlo

B – 5x okružná brúska ∅15 mm

B – 1x třň na okružnú brúsku ∅15 mm

B – 5x okružná brúska ∅9 mm

B – 1x třň na okružnú brúsku ∅9 mm

C – 5x leštiace kotúče ∅25 mm

C – 5x leštiace kotúče ∅13 mm

C – 1x třň na leštiaci kotúč

F – 12x rezací kotúč ∅32 mm

F – 40x rezací kotúč ∅24 mm

G - 2x upínacie skľučovadlo (2,0 - 2,4 mm)

G – 1x kombinovaný klúč

H – 1x brúsny kameň

I – 5x brúsne hroty

J – 5x brúsne bity

K – 5x brúsne bity

Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékol'vek diely chýbajú alebo sú poškodené.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

CE		V súlade so základnými požiadavkami európskych smerníc.		Vždy noste ochranné okuliare.
		Pred použitím si prečítajte návod.		Noste ochranné rukavice.
		Dôležitá informácia!		Noste chrániče sluchu.
		Označuje nebezpečenstvo zranenia alebo poškodenia náradia.		Elektrické výrobky sa nesmú likvidovat’ s domovým odpadom.
		Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Dôkladne si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úraz elektrickým prúdom, požiar alebo závažný úraz. Odložte si všetky varovania a pokyny pre prípad, že ich budete v budúcnosti potrebovať. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálít' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

• Vidlice elektrického náradia musia zodpovedat' sietovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie neupravených vidlíc zodpovedajúcich sietovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov spojených s uzemnením ako sú potrubia, radiátory, sporáky alebo chladničky. Ak je vaše telo uzemnené alebo spojené s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byt' vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, t’ahanie ani vyt’ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán ani pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
• Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený prúdovým ističom (RCD). Používanie ističa RCD znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia zachovávajte ostražitost', sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte pri únave ani pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, nekízavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že je vypínač vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.

• Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nosť elektrického náradia v neočakávaných situáciách.

• Noste vhodné oblečenie. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy sa môžu zachvtiť do pohyblivých dielov.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok je možné znížit' nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmemú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie, ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládat' vypínačom, je nebezpečné a musí sa opravit'.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobuje nedostatočne udržiavané elektrické náradie.
• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako na tie, na ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE STOLOVÉ BRÚSKY

- Stroj je vybavený trojžilovým napájacím káblom a zástrčkou s uzemňovacím kolíkom. Preto je potrebné, aby bola zapojená do štandardnej elektrickej zásuvky, správne uzemnená a chránená proti prúdu pred preťažením (16 A poistkou alebo 16 A magnetotermickým bezpečnostným zariadením). Ak používate predlžovací kábel, ubezpečte sa, že je tiež trojžilový.

- Napájací kábel je určený pre bežné podmienky používania. Bol skonštruovaný tak, aby odolával bežnému mechanickému zaťaženiu. Na kábli nevytvárajte slučky, ani naň nekladťe predmety, ktoré by ho mohli poškodit’. Zaistite, aby kábel neprichádzal do kontaktu s tekutinami, ani žiadnym tepelným zdrojom a aby sa nepoužíval vo vlhkom prostredí. Zástrčku nevyberajte z el. zásuvky tak, že iu budete t’ahat’ za kábel.

■ Stroj nikdy nepoužívajte bez ochranného krytu a „chráničov pred iskrami“.
- Pred použitím zariadenia vždy skontrolujte, či sú opory obrobku dobre upevnené.
- Ako sa kotúč opotrebúva, prestavte oporu obrobku a ochranný bežec:

– 1,5 mm medzi oporou obrobku a kotúčom;

- 2 mm medzi bežcom a kotúčom.

• Pri používaní brúsky stojte v stabilnej vyváženej polohe, bez nat'ahovania a zamedzte prístup det'om.
  ■ Stroj nikdy nenechaite bez dozoru, ak beží. Dielňu udržiavaite čistú a upratanú.
• Pred použitím preverte, či nie sú brúsne kotúče poškodené alebo popraskané. Ak máte aj čo najmenšiu pochybnost', okamžite kotúč vymeňte (poškodený brúsny kotúč sa pri rýchlosti môže rozletiet').
  ▪ Náhradné brúsne kotúče sa musia zhodovať vo vlastnostiach i rozmeroch.
• Tento stroj nie je vhodný na brúšenie mäkkých látok, napríklad olova, horčíka alebo ľahkých zliatin.

7 ZOSTAVENIE

Varovanie! Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástrčku.

7.1 Upínanie ochrany očí/zachytávača iskier (obr. C)

• Pred použitím je nutné namontovať ochranu očí / zachytávače iskier (1) na brúsku.
• Odstráňte obe ochrany očí a kovové montážne držiaky z balenia.
• Namontujte 2 kovové montážne držiaky (2) na prednú časť ochranného krytu brúsneho kotúča pomocou skrutiek (a), podložiek a matíc.
• Umiestnite ochrany očí na dva montážne držiaky nad brúsnymi kotúčmi tak, aby príruby zachytávača iskier smerovali od vás a upevnite ich pomocou dodaných skrutiek (b), podložiek a matíc.

7.2 Montáž a nastavenie pracovnej opierky (obr. D)

• Vyberte pracovné opierky (4) z balenia a upevnite ich na brúsku pomocou dodaného gombíka (5) a matice tak, ako je znázornené na obrázku D.
  ■ Uistite sa, že medzera (a) na okraji pracovnej opierky smeruje ku kotúču.
• Pred použitím nástroja by ste mali skontrolovať medzeru medzi opierkami a kolesami.
• Zmerajte medzeru medzi brúsnym kotúčom a opierkami – mala by byt' čo najmenšia, nie väčšia ako 2 mm. Ak to tak nie je, uvol'nite dva gombíky na každej z opierok, nastavte správnu medzeru a úplne ich dotiahnite.
  ■ Medzera musí byť udržaná, ked' sa kotúč bude opotrebovávat'.

7.3 Výmena brúsnych kotúčov (obr. A a E)

• Ak chcete vymenit' brúsny kotúč na pravej strane (obr. E):
• Odskrutkujte rotačný nástroj (8) otočením uzamykacieho prstenca (a) v smere hod. ručičiek (spätný závit).
• Pomocou skrutkovača odstráňte skrutky (a) z ochranného krytu.
• Odstráňte ochranný kryt (12).
• Odskrutkujte maticu (b) z hriadel'a (c) pomocou 17 mm kl'úča.
• Pevne držte kotúč (d) v jednej ruke, aby ste vytvorili dostatočný protitlak.
• Odstráňte napínací kotúč (e) a brúsny alebo leštiaci kotúč (d).
  ■ Umiestnite na hriadel' nový brúsny alebo leštiaci kotúč (c).
• Zatlačte napínací kotúč (e) naspät' na hriadel' (c).
  ■ Naskrutkujte maticu (b) naspät' na hriadel' (c).

• Pevne držte práve nasadený kotúč (d) v jednej ruke, aby ste vytvorili dostatočný protitlak.
  ■ Znova dotiahnite maticu (b).

• Znova nasad'te ochranný kryt a upevnite ho na mieste dotiahnutím skrutiek (a).

• Iba pre pravú stranu (obr. E): Naskrutkujte rotačný nástroj (8) naspät na spojovací závit (b) nástroja.
• Ak to chcete urobit', zatlačte štvorcové jadro osi (c) ohybného hriadel'a do štvorhranného otvoru spojovacieho závitu.
• Otočte uzamykacím prstencom proti smeru hodinových ručičiek (spätný závit) a dotiahnite ho.

Nikdy nepoužívajte brúsny ani leštiaci kotúč bez ochranného krytu!

Nedot'ahujte maticu príliš – brúsny kotúč by sa mohol zlomit'.

V prípade elektrického skratu možno poistku (11) vymeniť otočením a odstránením krytu poistky (11) pomocou plochého skrutkovača.

8 PREVÁDZKA A RIEŠENIE PROBLÉMOV

8.1 Prevádzka (obr. A)

• Uistite sa, že je brúska bezpečne namontovaná – na tento účel sú v základni brúsky montážne otvory (13), skrutky však nie sú súčasťou balenia.
• Pripojte nástroj k napájacej sieti a stlačením prepnite vypínač do polohy „zap.“ (I).
• Otáčky brúsky je možné nastavit pomocou voliča rýchlosti (7).
• Ked' brúsku nepoužívate, vypnite ju a odpojte ju od napájacej siete.

8.2 Používanie brúsky

Stolová brúska je užitočná na ostrenie nástrojov, napr. vrtákov a dlát, na obnovovanie povrchu náradia, napr. odstraňovanie otrépov z hrán nástrojov, ako aj na odstraňovanie materiálu. Nástroj však nie je určený do náročných podmienok a je určený predovšetkým na l'ahké domáce a hobby použitie.

Vďaka dvom rôznym druhom kotúča je možné brúsku použit na rôzne účely.

- Hrubý brúsny kotúč sa zvyčajne používa na hrubé rezanie, t. j. na odstránenie väčšieho množstva materiálu.

- Stredný kotúč slúži na dokončovacie práce pre dosiahnutie hladšieho povrchu.

- Ak budete brúsku používať na mäkké kovy, napríklad na hliník, kotúč sa rýchlo zanesie a bude ho potrebné vymenit'.

- Vždy nechajte brúsku pracovať, netlačte na ßu silou ani nevyvíjajte nadmerný tlak na kotúč/frézu.

- Snažte sa používat' opierku nástroja na podopretie a vedenie obrobku.

- Nebrúste bočnými stranami brúsneho kotúča, pretože neprimeraný tlak na stranu kotúča by mohol spôsobit' jeho zlomenie.

8.3 Používanie rotačného nástroja (obr. A)

Varovanie! Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástrčku.

8.3.1 Montáž bitov a nástrojov (obr. G)

• Zatlačte uzamykaciu objímku vretena (9) úplne spät na ohybný hriadel, aby ste vreteno zablokovali.
  ■ Uvol'nite skľučovadla (10) proti smeru hodinových ručičiek.

POWX1280 SK

• Podržte uzamykaciu objímku vretena (9) v tejto polohe.
• Pomocou prstov alebo kombinovaného klúča (a) demontujte uchytenie upínacieho sklúčovadla (10) na pružnom hriadeli.
• Namontujte nástroj a naskrutkujte uchytenie upínacieho skľučovadla (10) naspät' na miesto.
• Uvol'nite uzamykaciu objímku vretena (9).

8.3.2 Výmena upínacieho skľučovadla (obr. G a H)

• Ak chcete použit' nástroj s odlišným priemerom hriadel'a, môžete vymenit' upínacie skl'učovadlo (b).
• Zatlačte uzamykaciu objímku vretena (9) úplne spät' na ohybný hriadel', aby ste vreteno zablokovali.
• Uistite sa, že je uchytenie upínacieho skľučovadla (10) uvoľnené proti smeru hodinových ručičiek.
• Podržte uzamykaciu objímku vretena (9) na mieste.
• Pomocou prstov alebo kombinovaného klúča (a) demontujte uchytenie upínacieho sklúčovadla (10) na pružnom hriadeli.
• Odskrutkujte uchytenie upínacieho skľučovadla (10).
• Odstráňte upínacie skľučovadlo (b) a nahradťe ho upínacím skľučovadlom s požadovaným priemerom.
• Umiestnite uchytenie upínacieho skľučovadla (10) spät' na hriadel' rotačného nástroja.
• Pevne naskrutkujte uchytenie upínacieho skl'učovadla (10) pomocou kombinovaného kl'úča (a).
  ■ Uvoľnite uzamykaciu objímku vretena (9).

8.4 Používanie bitov a nástrojov. (obr. B)

Varovanie! Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástrčku.

Nepoužívajte el. náradie na kovy obsahujúce viac ako 80 % horčíka, tento kov je horľavý.

Každý bit alebo nástroj vždy vyskúšajte na odrezku alebo neviditeľnej časti pracovného materiálu, aby ste predišli poškodeniu obrobku.

• Použitie: Ostrenie, odstraňovanie hrotov, odstraňovanie hrdze, tvarovanie.
  Tip: Brúsne bity čistite a tvarujte honovacím kameňom (H).

8.4.2 Brúsne hroty (I)

■ Použitie: Jemné rytie do rôznych materiálov.
Tip: Pri práci s kovmi udržujte prístroj na nízkych otáčkach a spracúvajte ho ako tvrdé drevo.
- Plasty musia byt' opracovávané pri nízkej rýchlosti, plastový materiál má tendenciu sa pri práci tavit'.
- Práca s multifunkčným nástrojom pri vyšších otáčkach znižuje vibrácie.

8.4.3 Brúsny kameň (H)

- Použitie: Čistenie a ostrenie.

8.4.4 Leštiace kotúče (C)

■ Použitie: Leštenie kovov a brúsnych kameňov.
- Upozornenie: Leštite iba bočnou stranou kotúča. Hlava kotúča môže zanechat na materiáli trhliny.
■ Tieto prvky je možné použit' spoločne s leštidlom (A).

8.4.5 Rezací kotúč (F)

- Použitie: Rezanie alebo rozrezávanie skrutiek, závitov, plechov, tenkého dreva a plastov.

8.4.6 Okružná brúska (B)

- Použitie: Brúšenie, uhladzovanie a formovanie dreva a sklenej vaty.

8.4.7 Čistiace kefy (D a E)

Nylonové kefy môžete používať na čistenie jemných materiálov, ako sú drevo, plasty a podobne.
- Medené kefy môžete používať na čistenie tvrdých materiálov, ako sú železo, ocel' a podobne.

9 TECHNICKÉ ÚDAJE

Sietové napätie	230-240 V
Sietová frekvencia	50 Hz
Príkon	120 W
Rýchlost'	11 500 min ^-1
Priemer kotúča	75 mm
Zrno brúsnych kotúčov	120/400
Hmotnost'	1,7 kg

10 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

Hladina akustického tlaku LpA 86 dB(A)

• Záručná lehota poskytovaná na tento výrobok je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.
• Táto záruka zahřňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napríklad ložiská, kefy, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atd.; nezahřňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
• Ani poškodenia a chyby, ktoré sú dôsledkom nesprávneho používania, nespadajú pod ustanovenia záruky.
• Nenesieme žiadnu zodpovednosť ani za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.
• Dalšie informácie získate na tel. čísle 00 32 3 292 92 90.
• Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.

POWX1280 SK

• Záruku zároveň nie je možné uplatňovat', ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo pret'aženia.
• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
• Prijatie reklamácie v rámci záruky nemá vplyv na predíženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
  Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
• Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek atd').
• Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.
• Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

12 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.

Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak je k dispozícii zariadenie na recykláciu, odovzdajte zariadenie na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

13 VYHLÁSENIE O ZHODE

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – BELGICKO vyhlasuje, že Výrobok: Dvojitá stolová brúska s pružným hriadelom

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkol'vek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu): 2014/30/EÚ 2006/42/ES 2011/65/EÚ

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu): EN62841-1 : 2015 EN62841-3-4 : 2016 EN55014-1 : 2017 EN55014-2 : 2015 EN IEC 61000-3-2 : 2019 EN61000-3-3 : 2013

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Nižšie podpísaný koná v mene výkonného riaditeľa spoločnosti,
