| Typ výrobku | Uhlová brúska |
| Značka | PowerPlus |
| Model | POWP1030 |
| Napájanie | 220-240 V / 50 Hz |
| Príkon | 2300 W |
| Voľnobežné otáčky | 6500 min⁻¹ |
| Max. priemer kotúča | 230 mm |
| Závit vretena | M14 |
| Akustický tlak (LpA) | 100 dB(A) (K=3) |
| Akustický výkon (LwA) | 111 dB(A) (K=3) |
| Úroveň vibrácií (aw) | 9,3 m/s² (K=1,5) |
| Určené použitie | Brúsenie, hrubovanie kovov a kameňa; leštenie a brúsenie s vhodným príslušenstvom |
| Ochrana | Dvojitá izolácia (trieda II) – nie je potrebné uzemnenie |
| Prídavná rukoväť | 3 možné polohy (vľavo, hore, vpravo) |
| Súčasťou balenia | 1 uhlová brúska, 1 prídavná rukoväť, 1 kľúč s dvomi otvormi, 1 návod na použitie |
| Údržba | Pravidelné čistenie vetracích otvorov; nie je potrebné mazanie |
Často kladené otázky - POWP1030 PowerPlus
Otázky používateľov k POWP1030 PowerPlus
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Drvič vo formáte PDF zadarmo! Nájdite svoj návod POWP1030 - PowerPlus a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. POWP1030 značky PowerPlus.

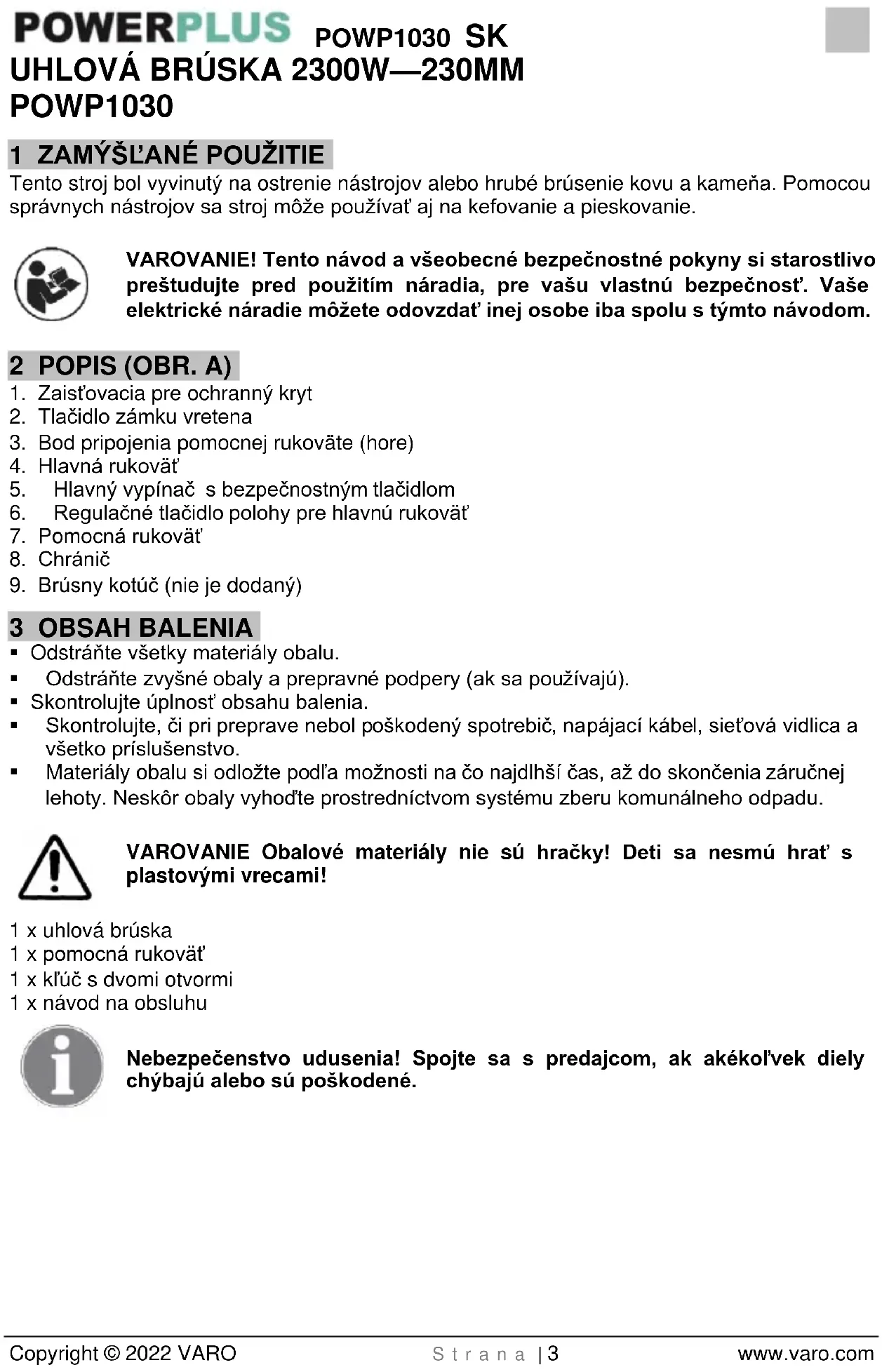

NÁVOD NA OBSLUHU POWP1030 PowerPlus
7.2 Montáž ochranného krytuv (Obr. 2 & 3)
Tento stroj bol vyvinutý na ostrenie nástrojov alebo hrubé brúsenie kovu a kameňa. Pomocou správnych nástrojov sa stroj môže používať aj na kefovanie a pieskovanie.
VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštudujte pred použitím náradia, pre vašu vlastnú bezpečnosť. Vaše elektrické náradie môžete odovzdat' inej osobe iba spolu s týmto návodom.
2 POPIS (OBR. A)
- Zaist'ovacia pre ochranný kryt
- Tlačidlo zámku vretena
- Bod pripojenia pomocnej rukoväte (hore)
- Hlavná rukoväť
- Hlavný vypínač s bezpečnostným tlačidlom
- Regulačné tlačidlo polohy pre hlavnú rukováť
- Pomocná rukovät
- Chranič
- Brúsny kotúč (nie je dodaný)
3 OBSAH BALENIA
- Odstráňte všetky materiály obalu.
- Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú).
- Skontrolujte úplnosť obsahu balenia.
- Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sieťová vidlica a všetko príslušenstvo.
- Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhoďte prostredníctvom systému zberu komunálneho odpadu.
VAROVANIE Obalové materiály nie sú hračky! Deti sa nesmú hrat's plastovými vrecami!
1 x uhlová brúska
1 x pomocná rukovät'
1 x kl'úč s dvomi otvormi
1 x návod na obsluhu
Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékol'vek diely chýbajú alebo sú poškodené.
4 VYSVETLENIE SYMBOLOV
V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:
 | Noste ochranné rukavice |  | Vždy používajte ochranné okuliare. |
 | V súlade so základnými požiadavkami európskych smerníc. |  | Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku. |
 | Označuje riziko zranenia, alebo poškodenie nástroja. |  | Pozorne si prečítajte pokyny |
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE
Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).
5.1 Pracovná plocha
- Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
- Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
- Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.
Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku
- Vidlice elektrického náradia musia zodpovedat' siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
- Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
- Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
- Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, t’ahanie alebo vyt’ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
POWERPLUS POWP1030 SK
- Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom..
- Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.
- Pri používaní elektrického náradia bud'te vždy ostražitý, sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
- Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
- Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
- Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
- Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nost’ elektrického náradia v neočakávaných situáciách.
- Bud'te vhodne oblečený. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
- Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit' nebezpečenstvo spôsobované prachom.
- Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
- Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opravít.
- Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
- Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.
- Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú. - Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.
POWERPLUS POWP1030 SK
5.5 Servis
- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.
6 ŠPECIFICKÉ BEZPEČNOSTNÉ POKYNY PRE UHLOVÉ BRÚSKY
- Skontrolujte, či maximálna rýchlost' uvedená na brúsnom kotúči súhlasí s maximálnou rýchlost'ou stroja. Rýchlost' stroja nesmie prekročit' hodnotu na brúsnom kotúči.
- Skontrolujte, či rozmery brúsneho disku súhlasia so špecifikáciami stroja.
- Skontrolujte, či bol brúsny kotúč správne namontovaný a upevnený. Na správne upevnenie brúsneho kotúča nepoužívajte redukčné krúžky, ani adaptéry.
- S brúsnymi kotúčmi narábajte a skladujte ich v súlade s pokynmi dodávatel'a.
- Stroj nepoužívajte na brúšenie obrobkov s maximálnou hrúbkou, ktorá prekračuje maximálnu híbku brúšenia brúsneho kotúča.
- Brúsne kotúče nepoužívajte na odstraňovanie výronkov.
- Ked' musia byt' brúsne kotúče namontované na závit vretena, overte si, či má vreteno dostatočný závit. Skontrolujte, či je vreteno dostatočne chránené a nedotýka sa brúsneho povrchu.
- Pred použitím preverte, či nie je brúsny kotúč poškodený. Brúsne kotúče, ktoré sú popraskané, roztrhané alebo inak poškodené, nepoužívajte.
- Brúsku nechajte pred použitím asi 30 sekúnd spustenú bez zaťaženia.
- V prípade, že spozorujete nezvyčajné vibrácie či iné poruchy, okamžite stroj vypnite. Pred opätovným zapnutím stroja stroj a brúsny kotúč dôkladne skontrolujte.
- Zabezpečte dostatočnú oporu a upnutie obrobku. Ruky majte preč od povrchu, ktorý sa bude obrábat'.
- Noste vždy ochranné okuliare a chrániče sluchu. V prípade potreby použite tiež iný druh ochrany, napr. zásteru alebo helmu.
■ Zabezpečte, aby boli kolesá a predmety namontované v súlade s pokynmi výrobcu.
- Zabezpečte, aby sa používali tlmiace kotúče, keď sa dodávajú so spájaným abrazívnym produktom a keď sa vyžadujú.
- Ak sa nástroj dodáva s chráničom, nikdy ho nepoužívajte bez chrániča.
- Pre nástroje, ktoré sa majú inštalovať s kotúčom so závitovým otvorom, zabezpečte, aby bol závit v kotúči dostatočne dlhý na prijatie dĺžky vretena.
- Ak pracujete v prašnom prostredí, zabezpečte, aby boli ventilačné otvory čisté. Ak bude potrebné vyčistiť prach, najprv odpojte nástroj od sieťového zdroja (použite nekovové predmety) a zabráňte poškodeniu vnútorných častí.
- Pri spúšťaní zariadenia môže dôjst’ k slabému výkonu elektrickej siete, krátkemu výpadku napätia. Môže to ovplyvnit’ iné zariadenia (napr. blikanie lampy). Ak je siet’ová impedancia Zmax <0,348 Ohm, takéto výkyvy sa neočakávajú. (V prípade potreby môžete kontaktovať miestne úrady, ktoré vám poskytnú d’alšie informácie).
7 PREVÁDZKA
7.1 Inštalácia pomocnej rukoväte (Obr. 1)
Pri inštalácii alebo vyberaní pomocnej rukoväte nesmie byt' zástrčka zapojená v el. zásuvke.
Pomocnú rukováť (7) môžete pripojiť k uhlovej brúske v troch rôznych polohách: vl'avo, hore a vpravo.
7.2 Montáž ochranného krytu (Obr. 2 & 3)
Chránič namontujte pred používaním stroja.
- Chránič (7) umiestnite na kryt. Zárez na chrániči musí prechádzat' cez hranu krytu.
- Chránič (7) upevnite zaskrutkovaním skrutky.
- Zatvorená strana chrániča musí vždy smerovat' k používatel'ovi.
7.3 Výmena brúsneho kotúča (Obr. 4 & 5)
Pozor - kotúč, ktorý sa práve používal, môže byt' veľmi horúci!
Outer flange = Vonkajšia príruba Backing flange = Oporná príruba Output spindle = Hnacie vreteno Two-hole spanner = Klúč s dvomi otvormi
■ Zástrčku vyberte z el. zásuvky.
- Stlačte a podržte zaist'ovacie tlačidlo vretena (2) a zaistite vreteno.
■ Hriadel' otáčajte, kým sa nezaistí.
- Odstráňte vonkajšiu prírubu (a) a opornú prírubu (b) pomocou dodaného klůča s dvomi otvormi.
- Želaný kotúč (9) nainštalujte na vreteno a vonkajšiu prírubu a opornú prírubu založte spät. Uvoľnite zámok vretena.
Dôležité upozornenie! Poistku vretena stlačte iba ak je motor a brúsne vreteno v pokoji!
7.4 Zapnutie / vypnutie (Obr. 6)
Pred stlačením hlavného vypínača skontrolujte, či je brúsny kotúč správne nainštalovaný a hladko beží a či je vonkajšia príruba dobre utiahnutá.
7.4.1 Zapnutie
- Do správne nainštalovanej sietovej zásuvky zapojte zástrčku.
- Hlavný vypínač s bezpečnostným tlačidlom (5) zatlačte dopredu. (Pozri šípku (1) na obr. 6) a súčasne ho stlačte dnu a podržte stlačené (pozri šípku (2)).
7.4.2 Vypnutie
Kotúč sa bude otáčat' aj po vypnutí nástroja.
8 REŽIMY PREVÁDZKY

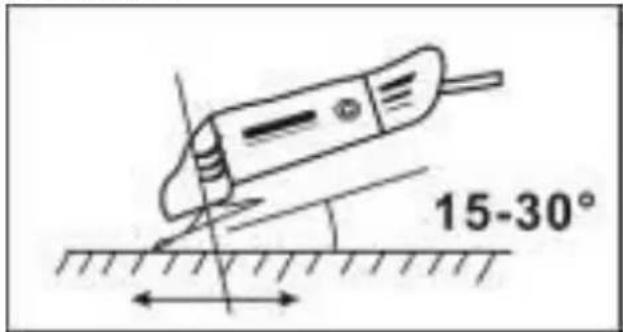

8.1 Brúsenie
kotúč silno o povrch, aby bol obrobený. Počas používania sa v oblasti motora môže vyskytnúť iskrenie. Je to normálny stav a neznamená to, že je brúska chybná. Po použití brúsku vypnite.
9 USPORIADANIE PRÍRUBY PRI POUŽÍVANÍ BRÚSNYCH KOTÚČOV

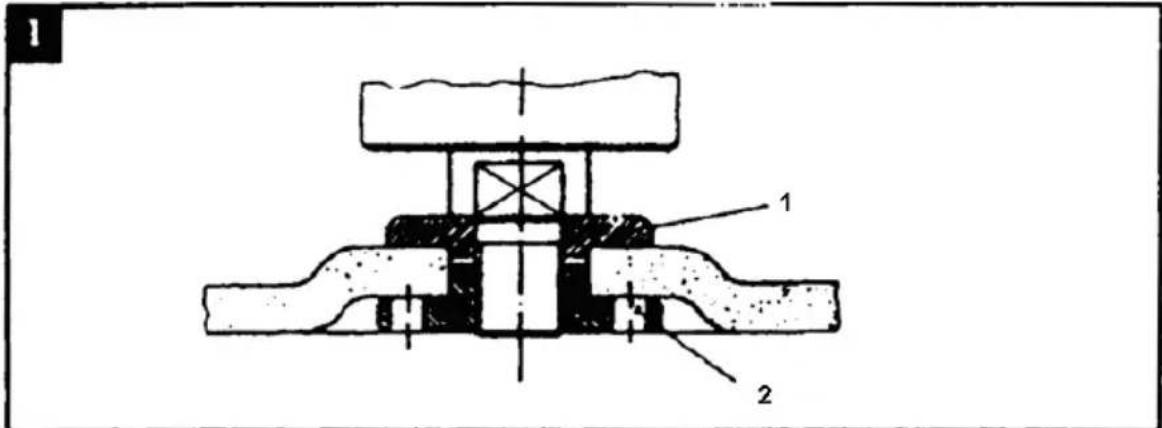

9.1 Usporiadanie príruby pri používaní brúsneho kotúča so stredovou priehlbinou a rovného brúsneho kotúča
- matica s nákružkom
10 ČISTENIE A ÚDRŽBA
Varovanie! Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástčku.
10.1 Čistenie
- Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.
- Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
- Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.
- Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.
Nepoužívajte rozpúšt'adlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšt'adlá môžu poškodit' plastové diely.
10.2 Mazanie
Náradie si nevyžaduje žiadne dodatočné mazanie.
POWERPLUS
POWP1030 SK
11 TECHNICKÉ ÚDAJE
| Napätie / Frekvencia | 220-240 V / 50 Hz |
| Príkon | 2300 W |
| Rýchlost' pri nezaťažení | 6500 min ^-1 |
| Priemer kotúča | ∅ 230 mm |
| Rozmer vretena | M 14 |
12 HLUK
Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)
Hladina akustického tlaku LpA 100 dB(A)
- Poškodené vypínače musí vymenit' náš odbor popredajných služieb.
- Ak je pripojovací kábel (alebo sietová vidlica) poškodený, musí byť vymenený za rovnaký pripojovací kábel, ktorý dodáva náš odbor popredajných služieb. Pripojovací kábel musí vymenit’ iba naša servisná služba (pozri na poslednej strane) alebo kvalifikovaná osoba (kvalifikovaný elektrikár).
14 SKLADOVANIE
- Priebežne čistíme celé zariadenie a jeho príslušenstvo.
- Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám.
- Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste.
■ Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti.
POWERPLUS POWP1030 SK
15 ZÁRUKA
- Táto záruka zahřna všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atd.; nezahřna poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
- Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.
■ Viac informácií získate na tel. čísle 00 32 3 292 92 90. - Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV. - Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek...)
■ Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenja. - Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
16 ŽIVOTNÉ PROSTREDIE
Ak musíte po dlhodobom používaní zariadenie vymenit', nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.
Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.
17 VYHLÁSENIE O ZHODE
VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že
Výrobok: Uhlová brúska
Obchodná známka: POWERplus
Model: POWP1030
je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.
Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu);
2011/65/EU
2006/42/EC
2014/30/EU
Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu);
EN60745-1 : 2009
EN60745-2-3:2011
EN IEC55014-1 : 2021
Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Dolupodpísaný koná v mene výkonného riaditel'a spoločnosti,
Mertens Ludo
Ludo Mertens
Regulačné záležitosti – Compliance Manager
