PUG 1600 C3 - τρυπάνι PARKSIDE - Δωρεάν εγχειρίδιο χρήσης
Βρείτε δωρεάν το εγχειρίδιο της συσκευής PUG 1600 C3 PARKSIDE σε μορφή PDF.
| Τύπος προϊόντος | Καθολική βάση μηχανής |
| Μάρκα | Parkside |
| Μοντέλο | PUG 1600 C3 |
| Διαστάσεις (Μ x Π x Υ) | 1000 - 1650 x 580 x 810 - 910 mm |
| Ύψος τραπεζιού | 750 mm |
| Μέγιστο επιτρεπόμενο ωφέλιμο φορτίο | 200 kg |
| Βάρος | Περίπου 13,3 kg |
| Υλικό | Ατσάλι |
| Προβλεπόμενη χρήση | Για φαλτσοπρίονα, παζλ, επιτραπέζια κυκλικά πρίονα και άλλα παρόμοια ηλεκτρικά εργαλεία |
| Περιεχόμενα συσκευασίας | Καθολική βάση, 2 βραχίονες, 2 εγκάρσιες ράβδοι, 2 στηρίγματα τεμαχίου, βίδες, ροδέλες, παξιμάδια |
| Αριθμός ποδιών | 4 |
| Ρύθμιση ύψους | Ναι, μέσω των στηριγμάτων τεμαχίου (810 - 910 mm) |
| Απόσταση στηριγμάτων | 1000 - 1650 mm |
| Εγγύηση | 3 χρόνια |
| Υπηρεσία μετά την πώληση Γαλλίας | 0800 904 879 (δωρεάν) |
| Υπηρεσία μετά την πώληση Βελγίου | 0800 71 011 |
| Υπηρεσία μετά την πώληση Ελβετίας | 0800 562 153 |
| Συντήρηση και καθαρισμός | Καθαρίστε με υγρό πανί και ήπιο σαπούνι· μη χρησιμοποιείτε διαλύτες |
| Ασφάλεια | Διαβάστε τις οδηγίες ασφαλείας· μη χρησιμοποιείτε ως σκάλα· μέγιστο ωφέλιμο φορτίο 200 kg |
| Ανταλλακτικά | Διαθέσιμα κατά τη διάρκεια της εγγύησης |
| Επισκευασιμότητα | Επισκευές από εξουσιοδοτημένους τεχνικούς· επικοινωνήστε με την υπηρεσία μετά την πώληση |
Συχνές ερωτήσεις - PUG 1600 C3 PARKSIDE
Ερωτήσεις χρηστών για PUG 1600 C3 PARKSIDE
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το τρυπάνι σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας PUG 1600 C3 - PARKSIDE και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. PUG 1600 C3 της μάρκας PARKSIDE.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PUG 1600 C3 PARKSIDE
Διαβάστε και τηρείτε τις οδηγίες χρήσης και ασφαλείας προτού ξεκινήσετε τη χρήση του ηλεκτρικού εργαλείου!

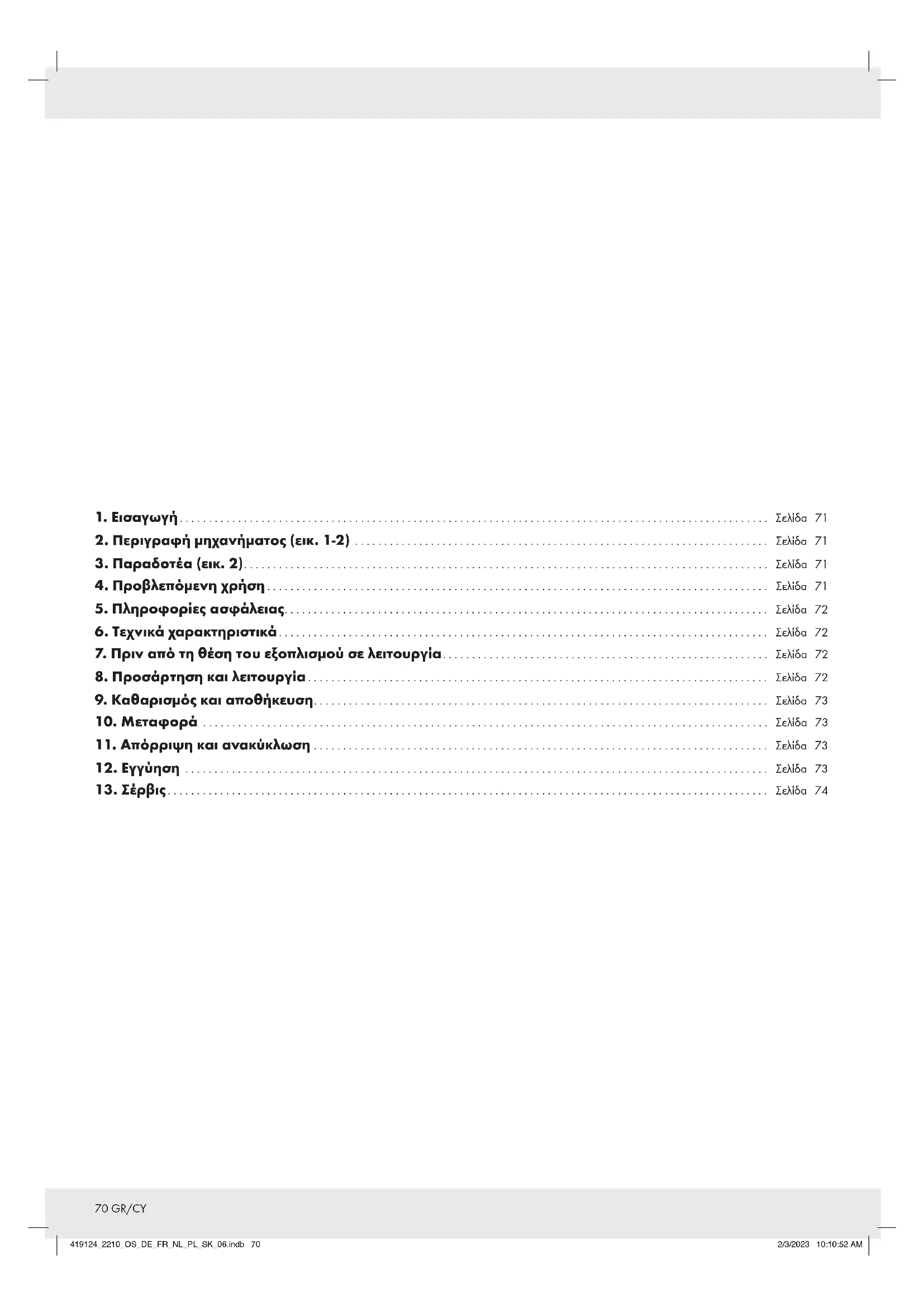

- Εισαγωγή …… Σελίδα 71
- Περιγραφή μηχανήματος (εικ. 1-2) ...... Σελίδα 71
- Παραδοτέα (εικ. 2) Σελίδα 71
- Προβλεπόμενη χρήση ...... Σελίδα 71
- Πληροφορίες ασφάλειας ...... Σελίδα 72
- Τεχνικά χαρακτηριστικά ...... Σελίδα 72
- Πριν από τη θέση του εξοπλισμού σε λειτουργία ...... Σελίδα 72
- Προσάρτηση και λειτουργία ...... Σελίδα 72
- Καθαρισμός και αποθήκευση. Σελίδα 73
- Μεταφορά ...... Σελίδα 73
- Απόρριψη και ανακύκλωση ...... Σελίδα 73
- Εγγύηση ...... Σελίδα 73
- Σέρβις ...... Σελίδα 74
ΒΑΣΗ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ ΓΕΝΙΚΗΣ ΧΡΗΣΗΣ
1. Εισαγωγή
Κατασκευαστής:
OWIM GmbH & Co. KG
Stiftsbergstraße 1
74167 Neckarsulm
ГЕРMANIA
Εισαγωγή
Σας συγχαίρουμε για την αγορά του νέου σας προϊόντος. Επιλέξατε ένα προϊόν άριστης ποιότητας. Πριν από την πρώτη θέση σε λειτουργία εξοικειωθείτε με το προϊόν. Για το σκοπό αυτό διαβάστε προσεκτικά τις παρακάτω οδηγίες χρήσης και υποδείξεις ασφάλειας. Χρησιμοποιείτε το προϊόν μόνο όπως περιγράφεται και για τους αναφερόμενους τομείς εφαρμογής. Φυλάξτε αυτές τις οδηγίες σε έναν ασφαλή χώρο. Παραδώστε όλα τα έγγραφα κατά τη μεταβίβαση του προϊόντος σε τρίτο.
ΣΗΜΕΙΩΣΗ
Σύμφωνα με την ισχύουσα νομοθεσία περί αστικής ευθύνης λόγω ελαττωματικών προϊόντων, ο κατασκευαστής του μηχανήματος δεν αναλαμβάνει καμία ευθύνη για ζημιές στο προϊόν ή ζημιές που προκαλούνται από το προϊόν λόγω:
Ακατάλληλου χειρισμού,
Μη συμμόρφωσης με τις οδηγίες χρήσης,
Επισκευών από τρίτους, όχι από εξουσιοδοτημένους τεχνικούς σέρβις,
Εγκατάστασης μη γνήσιων ανταλλακτικών και αντικατάστασης με μη γνήσια ανταλλακτικά,
Εφαρμογών διαφορετικών από εκείνων που καθορίζονται.
Λαμβάνετε υπόψη τα ακόλουθα:
Διαβάστε πλήρως τις οδηγίες χρήσης προτού εγκαταστήσετε και θέσετε για πρώτη φορά σε λειτουργία το μηχάνημα.
Οι οδηγίες χρήσης αποσκοπούν στην εξοικείωση του χρήστη με το μηχάνημα, προκειμένου να επωφεληθεί από όλες τις δυνατότητες χρήσης του σύμφωνα με τις υποδείξεις.
Οι οδηγίες χρήσης περιέχουν σημαντικές πληροφορίες για τον ασφαλή, επαγγελματικό και οικονομικό τρόπο χρήσης του μηχανήματος, για την αποφυγή κινδύνων και ακριβών επισκευών, για την ελαχιστοποίηση του χρόνου εκτός λειτουργίας, όπως και για την αύξηση της αξιοπιστίας και της διάρκειας ζωής του μηχανήματος.
Εκτός από τις οδηγίες ασφάλειας που περιλαμβάνονται σε αυτές τις οδηγίες χρήσης και τις οδηγίες ασφάλειας του μηχανήματος που προσαρτάτε σε αυτό, οφείλετε να τηρείτε, επίσης, τους κανονισμούς της χώρας σας όσον αφορά τη χρήση αυτού του μηχανήματος και του προσαρτημένου σε αυτό ηλεκτρικού εργαλείου.
Φυλάσσετε το πακέτο των οδηγιών χρήσης πάντοτε κοντά στο μηχάνημα και μέσα σε πλαστικό κάλυμμα, ώστε να το προφυλάξετε από βρωμιά και υγρασία. Διαβάζετε το εγχειρίδιο οδηγιών χρήσης κάθε φορά, προτού χρησιμοποιήσετε το μηχάνημα, και τηρείτε επιμελώς τις οδηγίες.
⚠️ ΠΡΟΣΟΧΗ!
To ηλεκτρικό εργαλείο που προσαρτάται στη βάση ηλεκτρικού εργαλείου γενικής χρήσης μπορεί να χρησιμοποιηθεί μόνο από προσωπικό που έχει εκπαιδευτεί στη χρήση του ηλεκτρικού εργαλείου και έχει λάβει οδηγίες όσον αφορά τους σχετικούς κινδύνους. Τηρείτε το κατώτατο όριο ηλικίας.
Εκτός από τις οδηγίες ασφάλειας του παρόντος εγχειριδίου χρήσης και των ξεχωριστών κανονισμών της χώρας σας, οφείλετε να τηρείτε επίσης τους γενικά αναγνωρισμένους τεχνικούς κανόνες που αφορούν τη χρήση τέτοιων μηχανημάτων.
Δεν αναλαμβάνουμε καμία ευθύνη για ζημίες ή ατυχήματα που προκύπτουν λόγω μη τήρησης αυτών των οδηγιών και των οδηγιών ασφαλείας.
2. Περιγραφή μηχανήματος (εικ. 1-2)
A Βάση ηλεκτρικού εργαλείου γενικής χρήσης
B Βραχίονας στήριξης
C Εγκάρσια δοκός
D Puθμιζόμενο υποστήριγμα κατεργαζόμενου τεμαχίου
E Biδα
F Biδα
G Poδέλα
Η Ελατηριωτός δακτύλιος
1 Παξιμάδι
J Πεταλούδα (μικρή)
K Πεταλούδα (μεγάλη)
○ Biδα
3. Паработéa (εικ. 2)
1x Βάση ηλεκτρικού εργαλείου γενικής χρήσης (A)
2x Βραχίονας στήριξης (Β)
2x Εγκάρσια δοκός (C)
2x Ρυθμιζόμενο υποστήριγμα κατεργαζόμενου τεμαχίου (D)
4x Biδα M6x16 (E)
4x Biδα M6x60 (F)
12x Poδέλα 6 mm (G)
12x Ελατηριωτός δακτύλιος 6 mm (H)
12x Παξιμάδι Μ6 (I)
4x Πεταλούδα (μικρή) (J)
2x Πεταλούδα (μεγάλη) (K)
4x Biδα M6x50 (O)
4. Προβλεπόμενη χρήση
Χρησιμοποιείτε πάντοτε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης σύμφωνα με την προβλεπόμενη χρήση.
Η βάση ηλεκτρικού εργαλείου γενικής χρήσης έχει σχεδιαστεί για χρήση με επιτραπέζια μηχανήματα όπως φαλτσοπρίονα, σέγες, δισκοπρίονα, κτλ.
Δεν επιτρέπεται η προσάρτηση ηλεκτρικών εργαλείων στη βάση ηλεκτρικού εργαλείου γενικής χρήσης, τα οποία δεν διαθέτουν κατάλληλες οπές εγκατάστασης, και αυτά δεν επιτρέπεται να χρησιμοποιηθούν σε συνδυασμό με τη βάση ηλεκτρικού εργαλείου γενικής χρήσης.
Τα ηλεκτρικά εργαλεία πρέπει να βιδώνονται γερά στη βάση ηλεκτρικού εργαλείου γενικής χρήσης πριν από την ενεργοποίησή τους.
Η βάση ηλεκτρικού εργαλείου γενικής χρήσης έχει σχεδιαστεί, επίσης, ως υποστήριγμα κατεργαζόμενου τεμαχίου κατά την εργασία με φαλτσοπρίονα, σέγες, διακοπρίονα και άλλα παρόμοια ηλεκτρικά εργαλεία.
Το μέγιστο μήκος ενός κατεργαζόμενου τεμαχίου είναι 3 m. Ενδεχομένως να απαιτηθούν επιπρόσθετα υποστηρίγματα κατεργαζόμενου τεμαχίου (π.χ., κυλιόμενο στρίποδο), ώστε να μην παίρνουν κλίση τα μακρύτερα κατεργαζόμενα τεμάχια.
⚠️ ΠΡΟΣΟΧΗ!
Βεβαιώνεστε ότι το υποστήριγμα κατεργαζόμενου τεμαχίου είναι ασφαλές και χωρίς κλίση!
Μην χρησιμοποιείτε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης ως σκάλα ή ικρίωμα. Βεβαιώνεστε ότι όλες οι χειρολαβές, τα παξιμάδια και οι βίδες έχουν συσφιχτεί πριν από τη χρήση. Τα ηλεκτρικά εργαλεία πάνω σε αυτό το μηχάνημα δεν πρέπει να υπερβαίνουν το συνολικό ύψος των 152 cm. Το μέγιστο ωφέλιμο φορτίο είναι 200 kg. Βεβαιώνεστε ότι η βάση ηλεκτρικού εργαλείου γενικής χρήσης βρίσκεται πάνω σε επίπεδο, γερό και ανθεκτικό δάπεδο.
Οποιαδήποτε άλλη χρήση εκλαμβάνεται ως ακατάλληλη. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για επακόλουθες ζημιές από κατάλληλη χρήση - ο χρήστης αναλαμβάνει αυτόν τον κίνδυνο.
Λαμβάνετε υπόψη ότι ο εξοπλισμός μας δεν έχει σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Η εγγύησή μας ακυρώνεται εάν ο εξοπλισμός χρησιμοποιηθεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση ή ισοδύναμους σκοπούς.
5. Πληροφορίες ασφάλειας
Χρησιμοποιείτε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης μόνο σε συνδυασμό με κατάλληλα ηλεκτρικά εργαλεία!
Ελέγχετε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης για ενδεχόμενη ζημιά πριν από κάθε χρήση. Τα ηλεκτρικά εργαλεία δεν επιτρέπεται να προσαρτηθούν ή να χρησιμοποιηθούν πάνω σε βραχίονες στήριξης / εγκάρσιες δοκούς έχουν υποστεί ζημιά.
Τα ηλεκτρικά εργαλεία πρέπει να βιδώνονται στους βραχίονες στήριξης / τις εγκάρσιες δοκούς και να ασφαλίζονται επάνω στη βάση ηλεκτρικού εργαλείου γενικής χρήσης!
Βεβαιώνεστε πάντοτε ότι η βάση ηλεκτρικού εργαλείου γενικής χρήσης είναι ασφαλής όταν την εγκαθιστάτε.
Διασφαλίζετε πάντοτε ότι η στάση του σώματός σας είναι φυσική και ασφαλής όταν εργάζεστε.
Μην υπερφορτώνετε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης! Μην χρησιμοποιείτε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης για σκοπούς για τους οποίους δεν προορίζεται.
Για την αποφυγή ανατροπής της βάσης ηλεκτρικού εργαλείου γενικής χρήσης. Βεβαιώνεστε ότι το φορτίο δεν εκτείνεται εγκάρσια πέρα από τη βάση ηλεκτρικού εργαλείου γενικής χρήσης.
Οι τροποποιήσεις ή μη ξξουσιοδοτημένες αλλαγές στη βάση ηλεκτρικού εργαλείου γενικής χρήσης, όπως και η χρήση μη εγκεκριμένων εξαρτημάτων, απαγορεύονται.
'Óla ta μέρη της βάσης ηλεκτρικού εργαλείου γενικής χρήσης, ειδικά οι διατάξεις ασφαλείας, πρέπει να προσαρτώνται σωστά, προκειμένου να διασφαλίζεται η απρόσκοπτη χρήση.
Διατηρείτε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης μακριά από τα παιδιά. Αποθηκεύετε το μηχάνημα σε σημείο μη προσβάσιμο σε μη εξουσιοδοτημένα άτομα και παιδιά.
⚠️ ΠΡΟΣΟΧΗ!
Κατά τη χρήση ηλεκτρικών εργαλείων σε συνδυασμό με τη βάση ηλεκτρικού εργαλείου γενικής χρήσης πρέπει να λαμβάνονται τα μέτρα ασφαλείας που απαιτούνται για το εκάστοτε μηχάνημα, για την αποτροπή ηλεκτροπληξίας και κινδύνων τραυματισμού και πυρκαγιάς.
Διαβάζετε όλες τις οδηγίες που αφορούν το ηλεκτρικό εργαλείο που σκοπεύετε να προσαρτήσετε και να χρησιμοποιήσετε προτού να χρησιμοποιήσετε το ηλεκτρικό εργαλείο.
Οι οδηγίες ασφαλείας που αφορούν το μηχάνημα που έχει προσαρτηθεί πρέπει να τηρούνται επίσης.
Φυλάσσετε αυτές τις οδηγίες ασφάλειας σε ασφαλές σημείο.
Τηρείτε όλες τις οδηγίες ασφάλειας. Εάν αγνοήσετε τις οδηγίες ασφάλειας θα θέσετε τον εαυτό σας και άλλους σε κίνδυνο.
6. Τεχνικά χαρακτηριστικά
Διαστάσεις 1000 - 1650 x 580 x 810 - 910 mm
'Υψος πάγκου 750 mm
'Υψος των πλευρικών επεκτάσεων 810 - 910 mm
Ελάχιστη/μέγιστη απόσταση
υποστηριγμάτων 1000 - 1650 mm
Μέγιστο επιτρεπόμενο ωφέλιμο
φορτίο 200 kg
Βάρος περ. 13,3 kg
7. Πριν από τη θέση του εξοπλισμού σε λειτουργία
Ελέγξτε το μηχάνημα για ενδεχόμενες ζημιές από τη μεταφορά. Αναφέρετε αμέσως οποιαδήποτε ζημιά στη μεταφορική εταιρεία που σας παρέδωσε το μηχάνημα.
Ανοίξτε τη συσκευασία και βγάλτε προσεκτικά το μηχάνημα.
Απομακρύνετε το υλικό συσκευασίας, τη συσκευασία και τυχόν διατάξεις ασφάλισης κατά τη μεταφορά (εάν υπάρχουν).
Ελέγξτε εάν υπάρχουν όλα τα παραδοτέα.
Ελέγξτε το μηχάνημα και τα παρελκόμενα μέρη για ενδεχόμενες ζημιές από τη μεταφορά.
Εφόσον είναι εφικτό, αποθηκεύστε τη συσκευασία ώσπου να λήξει η περίοδος εγγύησης.
⚠️ ΠΡΟΣΟΧΗ!
Το μηχάνημα και τα υλικά συσκευασίας δεν αποτελούν παιχνίδια! Τα παιδιά δεν επιτρέπεται να παιξουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!
8. Προσάρτηση και λειτουργία
Η βάση ηλεκτρικού εργαλείου γενικής χρήσης είναι συναρμολογημένη κατά μεγάλο μέρος και το μόνο που έχετε να κάνετε είναι να προσαρτήσετε τις χειρολαβές και τα υποστηρίγματα κατεργαζόμενου τεμαχίου όπως ακολουθεί:
8.1 Στήσιμο της βάσης ηλεκτρικού εργαλείου γενικής χρήσης (εικ. 3 - 4)
Τοποθετήστε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης (Α) στο έδαφος ή πάνω σε πάγκο εργασίας, με τα πόδια του πλαισίου (Α.1) προς τα επάνω. Πιέστε τον κοίλο πίρο με σχισμή (Μ) και ξεδιπλώστε το πόδι του πλαισίου. Μόλις ο κοίλος πίρος με σχισμή (Μ) ασφαλίσει στην προβλεπόμενη θέση (L), το πόδι του πλαισίου κλειδώνει.
Επαναλάβετε τη διαδικασία με τα υπόλοιπα πόδια του πλαισίου.
Τοποθετήστε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης στο έδαφος, πάνω στα πόδια της.
8.2 Προσάρτηση των βραχιόνων στήριξης (εικ. 5)
Προσαρτήστε τους βραχίονες στήριξης (Β) στο κυρίως πλαισιο (Α) τραβώντας τον μοχλό ασφάλισης (Β.3) προς τα επάνω για να τον απασφαλίσετε και προσαρτώντας πρώτα τον βραχίονα στην μπροστινή πλευρά της βάσης του πλαισίου (Β.2).
Κατεβάστε το πίσω μέρος πάνω στο κυρίως πλαίσιο και στερεώστε το βραχίονα στήριξης στη θέση του επάνω στο κυρίως πλαίσιο, πιέζοντας τον μοχλό ασφάλισης (Β.3).
Η αποσυναρμολόγηση γίνεται με την αντίστροφη σειρά.
8.3 Προσάρτηση των υποστηριγμάτων κατεργαζόμενου τεμαχίου (εικ. 6 - 7)
Εισάγετε το υποστήριγμα κατεργαζόμενου τεμαχίου (D) στη υποδοχή (N) του κυρίως πλαισίου και ασφαλίστε το με τις πεταλούδες (K).
Το πλάτος και ύψος των υποστηριγμάτων κατεργαζόμενου τεμαχίου μπορεί να ρυθμιστεί με τις πεταλούδες (D). (εικ. 7)
8.4 Εγκατάσταση της επιτραπέζιας μηχανής (εικ. 8)
Στη βάση ηλεκτρικού εργαλείου γενικής χρήσης μπορούν να εγκατασταθούν διάφορες επιτραπέζιες μηχανές, προσαρμόζοντας τους βραχίονες στήριξης (Β) στην απόσταση των οπών εγκατάστασης της εκάστοτε μηχανής.
Τοποθετήστε την επιτραπέζια μηχανή σας (π.χ., φαλτσοπρίονο) πάνω στους βραχίονες στήριξης (Β).
Συσφίξτε την επιτραπέζια μηχανή με 4 εξαγωνικές βίδες (F/O), 4 ροδέλες (G), 4 ελατηριωτούς δακτυλίους (H) και 4 εξαγωνικά παξιμάδια (I) σε κάθε βραχίονα στήριξης.
Συσφίξτε τις βίδες μετά τη συναρμολόγηση.
Συσφίξτε τους βραχίονες στήριξης (Β) με την προσαρτημένη επιτραπέζια μηχανή πάνω στη βάση ηλεκτρικού εργαλείου γενικής χρήσης, όπως περιγράφεται στο σημείο 8.2.
Εάν η μηχανή σας έχει διαφορετική απόσταση οπών στερέωσης, χρησιμοποιήστε τις παρεχόμενες εγκάρσιες δοκούς (C) για προσαρμογέα. (εικ. 9-11)
Συνδέστε τις εγκάρσιες δοκούς (C) με τους βραχίονες στήριξης (B) και ασφαλίστε με 4 εξαγωνικές βίδες (E), 4 ροδέλες (G), 4 ελατηριωτούς δακτυλίους (H) και 4 εξαγωνικά παξιμάδια (I).
■ Τοποθετήστε την επιτραπέζια μηχανή σας πάνω στις εγκάρσιες δοκούς (C).
Συσφίζτε την επιτραπέζια μηχανή με 4 εξαγωνικές βίδες (F/O), 4 ροδέλες (G), 4 ελατηριωτούς δακτυλίους (H) και 4 εξαγωνικά παξιμάδια (I) σε κάθε εγκάρσια δοκό (C).
Συσφίξτε τις βίδες μετά τη συναρμολόγηση.
72 GR/CY
Συσφίξτε τους βραχίονες σήριξης με την προσαρτημένη επιτραπέζια μηχανή πάνω στη βάση ηλεκτρικού εργαλείου γενικής χρήσης, όπως περιγράφεται στο σημείο 8.2.
8.5 Χρήση των αποστατών κατεργαζόμενου τεμαχίου (εικ. 12)
Τα υποστηρίγματα κατεργαζόμενου τεμαχίου (D) διαθέτουν ενσωματωμένους αποστάτες κατεργαζόμενου τεμαχίου (D.2), οι οποίοι μπορούν να χρησιμοποιηθούν για την κοπή πολλαπλών τεμαχίων ξύλου στο ίδιο μήκος.
Λύστε την πεταλούδα (Κ) στην επιθυμητή πλευρά της βάσης ηλεκτρικού εργαλείου γενικής χρήσης και ρυθμίστε το ύψος του υποστηρίγματος κατεργαζόμενου τεμαχίου (D), έτσι ώστε η επιφάνεια του υποστηρίγματος (D.2) να βρίσκεται στο ίδιο ύψος με το υποστήριγμα κατεργαζόμενου τεμαχίου του πριονιού.
Λύστε την πεταλούδα (J) για να σύρετε το υποστήριγμα κατεργαζόμενου τεμαχίου οριζόντια.
Ρυθμίστε την επιθυμητή απόσταση μεταξύ πριονολάμας και επιφάνειας αποστάτη (D.1).
■ Κλειδώστε τη ρύθμιση, συσφίγγοντας ξανά τις πεταλούδες (J).
9. Καθαρισμός και αποθήκευση
⚠️ ΣΗΜΑΝΤΙΚΟ!
Πριν από οποιαδήποτε εργασία καθαρισμού ή συντήρησης, απενεργοποιείτε το ηλεκτρικό εργαλείο και βγάζετε το βύσμα από την πρίζα! Κινδυνος τραυματισμού!
9.1 Καθαρισμός
Διατηρείτε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης απαλλαγμένο από σκόνη και βρομιά, όσο γίνεται. Σκουπίζετε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης με ένα καθαρό πανί ή φυσάτε το με πεπιεσμένο αέρα χαμηλής πίεσης.
Συνιστούμε τον καθαρισμό της βάσης ηλεκτρικού εργαλείου γενικής χρήσης αμέσως μετά από κάθε χρήση.
Καθαρίζετε το μηχάνημα ανά τακτικά διαστήματα με νωπό πανί και λίγο ήπιο απορρυπαντικό. Μην χρησιμοποιείτε προϊόντα καθαρισμού ή διαλύτες, αφού αυτά μπορεί να φθείρουν τα πλαστικά μέρη της βάσης ηλεκτρικού εργαλείου γενικής χρήσης.
9.2 Αποθήκευση
⚠️ ΠΡΟΣΟΧΗ!
Αποθηκεύετε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης μόνο σε σημεία χωρίς υγρασία, στα οποία δεν έχουν πρόσβαση μη εξουσιοδοτημένα άτομα.
10. Μεταφορά
⚠️ ΠΡΟΣΟΧΗ!
Μην μεταφέρετε το ηλεκτρικό εργαλείο ενώ αυτό βρίσκεται σε λειτουργία.
Προτού μεταφέρετε τη βάση ηλεκτρικού εργαλείου γενικής χρήσης, βγάζετε το βύσμα του ηλεκτρικού εργαλείου, που βρίσκεται προσαρτημένο πάνω σε αυτήν, από την πρίζα! Κινδυνος τραυματισμού λόγω ηλεκτροπληξίας και ξαφνικής ενεργοποίησης του ηλεκτρικού εργαλείου!
Η βάση ηλεκτρικού εργαλείου γενικής χρήσης πρέπει να μεταφέρεται από δύο άτομα μεταξύ χώρων από το κυρίως πλαίσιο (μην τη σέρνετε κατά μήκος του δαπέδου).
Εάν πρόκειται να μεταφερθεί σε όχημα, αφαιρείτε πρώτα το ηλεκτρικό εργαλείο.
Διπλώνετε τα πόδια για τη μεταφορά.
Βεβαιώνεστε ότι το φορτίο είναι καλά ασφαλισμένο εάν η βάση ηλεκτρικού εργαλείου γενικής χρήσης πρόκειται να μεταφερθεί σε μηχανοκίντο όχημα.
11. Απόρριψη και ανακύκλωση
Η συσκευασία αποτελείται από υλικά φιλικά προς το περιβάλλον, τα οποία μπορείτε να διαθέσετε στους χώρους ανακύκλωσης της περιοχής σας. Για πληροφορίες σχετικά με τις δυνατότητες απόρριψης του προϊόντος που δεν χρησιμοποιείται πλέον, απευθυνθείτε στις αρμόδιες υπηρεσίες της κοινότητας ή του δήμου σας.
Προϊόν:
Το προϊόν, συμπεριλ. των αξεσουάρ και των υλικών συσκευασίας, είναι ανακικλώσιμο και υπόκειται στη διευρυμένη ευθύνη του κατασκευαστή. Απορρίπτετέ τα ξεχωριστά τηρώντας τις απεικονιζόμενες πληροφορίες ταξινόμησης για καλύτερη επεξεργασία των αποβλήτων.
Το λογότυπο Triman ισχύει μόνο για τη Γαλλία.
12. Εγγύηση
Το προϊόν κατασκευάστηκε προσεκτικά κάτω από αυστηρές οδηγίες ποιότητας και ελέγχθηκε επιμελώς πριν από την αποστολή. Σε περίπτωση βλαβών στο προϊόν έχετε νομικά δικαιώματα προς τον πωλητή του προϊόντος. Τα νομικά δικαιώματα δεν περιορίζονται από την εγγύηση που παρατίθεται παρακάτω.
Για το παρόν προϊόν σάς παρέχεται δικαίωμα εγγύησης 3 ετών από την ημερομηνία αγοράς. Η εγγύηση ισχύει από την ημερομηνία αγοράς. Παρακαλείσθε να φυλάξετε με προσοχή την ταμειακή απόδειξη. Το συγκεκριμένο έγγραφο θα απαιτηθεί ως αποδεικτικό αγοράς.
Σε περίπτωση που εντός του διαστήματος των 3 ετών από την ημερομηνία αγοράς αυτού του προϊόντος προκύψει κάποιο σφάλμα υλικού ή κατασκευής, το προϊόν επισκευάζεται ή αντικαθίσταται από εμάς – κατόπιν επιλογής μας – δωρεάν. Αυτή η εγγύηση παύει να ισχύει αν το προϊόν πάθει βλάβη, χρησιμοποιηθεί ή συντηρηθεί εκτός των προδιαγραφών.
Η εγγύηση ισχύει για σφάλματα υλικού ή κατασκευής. Αυτή η εγγύηση δεν επεκτείνεται σε μέρη προϊόντος, τα οποία εκτέθηκαν σε φυαιολογική φθορά και για αυτό το λόγο μπορούν να θεωρηθούν ως φθαρτά μέρη (π.χ. μπαταρίες) ή για βλάβες σε εύθραυστα μέρη, π.χ. διακόπτες, επαναφορτιζόμενες μπαταρίες ή παρόμοια, τα οποία είναι κατασκευασμένα από γυαλί.
Με την αντικατάσταση της συσκευής, σύμφωνα με το ΝΟΜΟΣ 2251/1994, ξεκινάει εκ νέου ο χρόνος εγγύησης.
Διεκπεραίωση της εγγύησης
Για να εξασφαλίσουμε τη γρήγορη επεξεργασία του αιτήματος σας, παρακαλούμε ακολουθήστε τις παρακάτω υποδείξεις:
Σε περίπτωση ερωτήματος παρακαλείσθε να έχετε διαθέσιμο το παραστατικό αγοράς και τον κωδικό προϊόντος (ΙΑΝ 419124_2210) ως αποδεικτικό της αγοράς σας.
Μπορείτε να βρείτε τον αριθμό προϊόντος στην πινακίδα τύπου, σε μια εγχάραξη, στην σελίδα τίτλων των οδηγιών σας, (κάτω αριστερά) ή ως αυτοκόλλητο στην πίσω ή κάτω σελίδα.
Αν προκύψουν λειπουργικά σφάλματα ή άλλα ελαπτώματα, επικοινωνήστε αρχικά τηλεφωνικά ή μέσω email με το παρακάτω αναφερόμενο τμήμα service.
'Ενα προϊόν που αναγνωρίζεται ως ελαπτωματικό, μπορείτε μετά να το αποστείλετε χωρίς ταχυδρομικά τέλη στην ενημερωμένη σε εσάς διεύθυνση service επισυνάπποντας την απόδειξη αγοράς (απόδειξη ταμείου) και την ένδειξη, που υφίσταται το ελάπτωμα και πότε προέκυψε.
13. Σέρβις
Σέρβις Ελλάδα
Tnλ:00800491800674
Email:owim@lidl.gr
Σέρβις Κύπρος
Tηλ:80094211
Email:owim@lidl.com.cy
