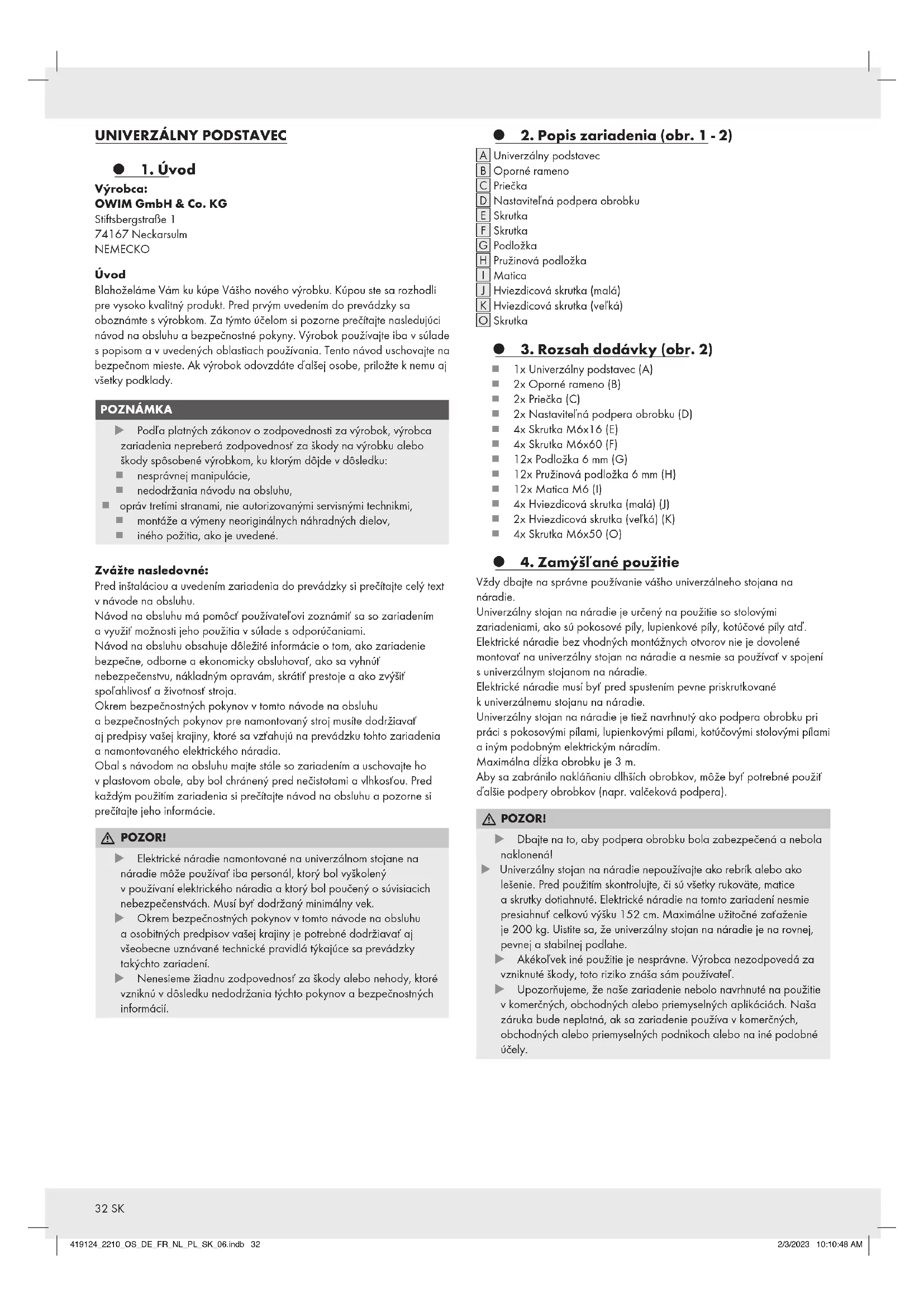

NÁVOD NA OBSLUHU PUG 1600 C3 PARKSIDE
Blahoželáme Vám ku kúpe Vášho nového výrobku. Kúpou ste sa rozhodli pre vysoko kvalitný produkt. Pred prvým uvedením do prevádzky sa oboznámte s výrobkom. Za týmto účelom si pozorne prečítajte nasledujúci návod na obsluhu a bezpečnostné pokyny. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. Tento návod uschovajte na bezpečnom mieste. Ak výrobok odovzdáte d'alšej osobe, priložte k nemu aj všetky podklady.
POZNÁMKA
Podľa platných zákonov o zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za škody na výrobku alebo škody spôsobené výrobkom, ku ktorým dôjde v dôsledku:
nesprávnej manipulácie,
opráv tretími stranami, nie autorizovanými servisnými technikmi,
■ montáže a výmeny neoriginálnych náhradných dielov,
iného požitia, ako je uvedené.
Zvážte nasledovné:
Pred inštaláciou a uvedením zariadenia do prevádzky si prečítajte celý text v návode na obsluhu.
Návod na obsluhu má pomôcí použivateľovi zoznámíť sa so zariadením a využiť možnosti jeho použitia v súlade s odporúčaniami.
Návod na obsluhu obsahuje dôležité informácie o tom, ako zariadenie bezpečne, odborne a ekonomicky obsluhovať, ako sa vyhnút nebezpečenstvu, nákladným opravám, skrátiť prestoje a ako zvýšiť spol’ahlivosť a životnosť stroja.
Okrem bezpečnostných pokynov v tomto návode na obsluhu a bezpečnostných pokynov pre namontovaný stroj musíte dodržiavať aj predpisy vašej krajiny, ktoré sa vzťahujú na prevádzku tohto zariadenia a namontovaného elektrického náradia.
Obal s návodom na obsluhu majte stále so zariadením a uschovajte ho v plastovom obale, aby bol chránený pred nečistotami a vlhkosťou. Pred každým použitím zariadenia si prečítajte návod na obsluhu a pozorne si prečítajte jeho informácie.
POZOR!
Elektrické náradie namontované na univerzálnom stojane na náradie môže používať iba personál, ktorý bol vyškolený v používaní elektrického náradia a ktorý bol poučený o súvisiacich nebezpečenstvách. Musí byť dodržaný minimálny vek.
Okrem bezpečnostných pokynov v tomto návode na obsluhu a osobitných predpisov vašej krajiny je potrebné dodržiavať aj všeobecne uznávané technické pravidlá týkajúce sa prevádzky takýchto zariadení.
Nenesieme žiadnu zodpovednosť za škody alebo nehody, ktoré vzniknú v dôsledku nedodržania týchto pokynov a bezpečnostných informácií.
● 2. Popis zariadenia (obr. 1 - 2)
A Univerzálny podstavec
B Oporné rameno
C Priečka
D Nastavitelná podpera obrobku
E Skrutka
F Skrutka
G Podložka
H Pružinová podložka
I Matica
J Hviezdicová skrutka (malá)
K Hviezdicová skrutka (vel'ká)
○ Skrutka
Vždy dbajte na správne používanie vášho univerzálneho stojana na náradie.
Univerzálny stojan na náradie je určený na použitie so stolovými zariadeniami, ako sú pokosové pily, lupienkové pily, kotúčové pily atd.
Elektrické náradie bez vhodných montážnych otvorov nie je dovolené montovať na univerzálny stojan na náradie a nesmie sa používať v spojení s univerzálnym stojanom na náradie.
Elektrické náradie musí byť pred spustením pevne priskrutkované k univerzálnemu stojanu na náradie.
Univerzálny stojan na náradie je tiež navrhnutý ako podpera obrobku pri práci s pokosovými pilami, lupienkovými pilami, kotúčovými stolovými pilami a iným podobným elektrickým náradím.
Maximálna dĺžka obrobku je 3 m.
Aby sa zabránilo nakláňaniu dlhšich obrobkov, môže byť potrebné použit d’alšie podpery obrobkov (napr. valčeková podpera).
POZOR!
Dbajte na to, aby podpera obrobku bola zabezpečená a nebola naklonená!
Univerzálny stojan na náradie nepoužívajte ako rebrik alebo ako lešenie. Pred použitím skontrolujte, či sú všetky rukoväte, matice a skrutky dotiahnuté. Elektrické náradie na tomto zariadení nesmie presiahnuť celkovú výšku 152 cm. Maximálne užitočné zaťaženie je 200 kg. Uistite sa, že univerzálny stojan na náradie je na rovnej, pevnej a stabilnej podlahe.
Akékol'vek iné použitie je nesprávne. Výrobca nezodpovedá za vzniknuté škody, toto riziko znáša sám používatel'.
Upozorňujeme, že naše zariadenie nebolo navrhnuté na použitie v komerčných, obchodných alebo priemyselných aplikáciách. Naša záruka bude neplatná, ak sa zariadenie používa v komerčných, obchodných alebo priemyselných podnikoch alebo na iné podobné účely.
5. Bezpečnostné informácie
■ Univerzálny stojan na náradie používajte iba v spojení s vhodným elektrickým náradím!
Pred každým použitím skontrolujte, či nie je univerzálny stojan na náradie poškodený. Elektrické náradie nesmie byť namontované ani prevádzkované na poškodených oporných ramenách / priečnikoch.
Elektrické náradie musí byť priskrutkované k oporným ramenám / priečnikom a zaistené na univerzálnom stojane na náradie!
- Pri nastavovaní sa vždy uistite, že je univerzálny stojan na náradie bezpečný.
- Pri práci vždy dbajte na to, aby ste zaujali prirodzený a bezpečný postoj.
Nepreťažujte univerzálny stojan na náradie! Univerzálny stojan na náradie nepoužívajte na účely, na ktoré nie je určený.
Aby ste zabránili prevráteniu univerzálného stojana na náradie, dbajte na to, aby náklad nepresahoval bočne cez univerzálny stojan na náradie.
- Úpravy alebo neoprávnené zmeny na univerzálnom stojane na náradie, ako aj používanie neschválených dielov je zakázané.
Všetky časti univerzálného stojana na náradie, najmä bezpečnostné zariadenia, musia byť správne namontované, aby bola zaručená bezproblémová prevádzka.
Univerzálny stojan na náradie uchovávajte mimo dosahu detí. Zariadenie skladujte na mieste, ktoré je neprístupné neoprávneným osobám a deťom.
POZOR!
Pri použivaní elektrického náradia v spojení s univerzálnym stojanom na náradie musia byť zavedené príslušné bezpečnostné opatrenia špecifické pre daný stroj ako ochrana pred úrazom elektrickým prúdom a pred nebezpečenstvom poranenia alebo požiaru.
Pred použitím náradia si prečítajte všetky pokyny pre elektrické náradie, ktoré chcete namontovať a obsluhovať.
Rovnako je potrebné dodržiavať bezpečnostné pokyny pre namontované elektrické zariadenie.
Dodržujte všetky bezpečnostné pokyny. Ak nerešpektujete bezpečnostné pokyny, ohrozujete seba aj ostatných.
6. Technické údaje
Rozmery 1000 - 1650 x 580 x 810 - 910 mm
Výška stola 750 mm
Výška bočných rozšírení 810 - 910 mm
Rozstup podpier min./max 1000 - 1650 mm
Max. prípustné užitočné zaťaženie 200 kg
Skontrolujte zariadenie, či nedošlo k poškodeniu pri preprave. Akékol'vek poškodenie ihned' nahláste prepravnej spoločnosti, ktorá zariadenie dodala.
■ Otvorte obal a opatrne vyberte zariadenie.
Odstráňte obalový materiál, ako aj obal a prepravné výstuhy (ak sú k dispozícii).
■ Skontrolujte zariadenie a diely príslušenstva, či nedošlo k poškodeniu pri preprave.
Ak je to možné, uschovajte obal až do uplynutia záručnej doby.
POZOR!
Zariadenie a obalové materiály nie sú hračky! Deťom sa nesmie dovolit hrat sa s plastovými vreckami, fóliou a malými časťami! Hrozí nebezpečenstvo prehltnutia a udusenia!
8. Upevnenie a prevádzka
Univerzálny stojan na náradie je z veľkej časti zmontovaný a stačí namontovať rukoväte a podpery obrobku nasledovne:
8.1 Montáž univerzálneho stojana na náradie (obr. 3 - 4)
Umiestnite univerzálny stojan na náradie (A) na podlahu alebo na pracovný stôl tak, aby nohy rámu (A.1) smerovali nahor.
Opakujte tento postup pre ostatné nohy rámu.
Univerzálny stojan na náradie postavte na nohy.
8.2 Montáž oporných ramien (obr. 5)
Namontujte oporné ramená (B) na rámové lôžko (A) potiahnutím zaistovacej páky (B.3) smerom nahor, aby ste ho odbloovali a potom zaklapnutím ramena na miesto na základní rámu, najprv na prednej strane (B.2).
Spustite zadnú stranu na lôžko a upevnite oporné rameno na miesto na rámovom lôžku stlačením zaistovacej páky (B.3).
Demontáž sa vykonáva v opačnom poradí.
8.3 Montáž podpier obrobku (obr. 6 - 7)
Vložte podperu obrobku (D) do držiaka (N) rámového lôžka a upevnite na miesto pomocou hviezdicových skrutiek (K).
Šírku a výšku podpier obrobku je možné nastavit pomocou hviezdicových skrutiek (J, K). (obr. 7)
8.4 Upevnenie stolového stroja (obr. 8)
Rôzne stolové stroje možno upevníť na váš univerzálny stojan na náradie nastavením oporných ramien (B) podľa rozstupu montážnych otvorov na vašom stroji.
■ Umiestnite váš stolný stroj (napríklad pokosovú pílu) na oporné ramená (B).
Upevnite stolový stroj pomocou 4 šesthranných skrutiek (F/O), 4 podložiek (G), 4 pružných podložiek (H) a 4 šesthranných matíc (I) na každé z oporných ramien.
Upevnite oporné ramená (B) s namontovaným stolovým strojom na univerzálny stojan na náradie, ako je popísané v bode 8.2.
Ak má váš stroj iný rozstup otvorov na upevnenie, použite priečníky (C) dodané ako adaptér. (obr. 9-11)
Upevnite stolový stroj pomocou 4 šesťhranných skrutiek (F/O), 4 podložiek (G), 4 pružných podložiek (H) a 4 šesťhranných matíc (I) na každé z nosných ramien.
Upevnite oporné ramená s namontovaným stolovým strojom na univerzálny stojan na náradie, ako je popísané v bode 8.2.
8.5 Použitie dorazov obrobku (obr. 12)
Podpery obrobku (D) majú integrované dorazy obrobku (D.2), ktoré možno použit na rezanie viacerých kusov dreva na rovnakú dížku.
Uvolnite hviezdicovú skrutku (K) na požadovanej strane univerzálneho stojana na náradie a nastavte výšku podpery obrobku (D) tak, aby podperná plocha (D.2) bola v rovnakej výške ako podpera obrobku píly.
Uvoľnite hviezdicovú skrutku (J), aby ste mohli horizontálne posúvať podperu obrobku.
Nastavte požadovanú vzdialenosť medzi pílovým kotúčom a dorazovou plochou (D.1).
■ Zaistite nastavenie opätovným utiahnutím hviezdicových skrutiek (J).
9. Čistenie a skladovanie
⚠️ DÔLEŽITÉI
Pred akýmkol'vek čistením alebo údržbou musí byť namontované elektrické náradie vypnuté a sieťová zástrčka vytiahnutá! Nebezpečenstvo poranenia!
9.1 Čistenie
Udržujte univerzálny stojan na náradie čo najčistejší od prachu a nečistôt. Utrite univerzálny stojan na náradie čistou handričkou alebo ho vyfúkajte stlačeným vzduchom pri nízkom tlaku.
■ Univerzálny stojan na náradie odporúčame vyčistití ihned' po každom použití.
Prístroj čistite v pravidelných intervaloch vlhkou handričkou a trochou jemného mydla. Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá - mohli by napadnúť plastové časti univerzálneho stojana na náradie.
9.2 Skladovanie
POZOR!
Univerzálny stojan na náradie skladujte len na suchých miestach, ktoré sú pre nepovolané osoby nepristupné.
10. Preprava
POZOR!
Neprepravujte, pokial' je elektrické náradie v chode.
Pred prepravou univerzálneho stojana na náradie vytiahnite sieťovú zástrčku elektrického náradia, ktoré je na ñom namontované! Nebezpečenstvo poranenia v dôsledku zásahu elektrickým prúdom a neočakávaného spustenia elektrického náradial
Dve osoby môžu zdvihnúť univerzálny stojan na náradie za jeho rámové lôžko za účelom jeho premiestnenia v miestnostiach (neťahajte ho po zemi).
Pri preprave vo vozidle najskôr vyberte elektrické náradie.
Na prepravu zložte nohy.
Pri preprave univerzálného stojana na náradie v motorovom vozidle sa uistite, že je náklad dobre zaistený.
11. Likvidácia a recyklácia
Obal pozostáva z ekologických materiálov, ktoré môžete odovzdat na miestnych recyklačných zberných miestach.
O možnostiach likvidácie opotrebovaného výrobku sa môžete informovat na Vašej obecnej alebo mestskej správe.
Výrobok:
Výrobok vr. príslušenstva a obalové materiály sú recyklovatel'né a podliehajú rozšírenej zodpovednosti výrobcu.
Pre lepšie spracovanie odpadu ich zlikvidujte oddelene podľa obrázkov Info-tri (informácie o triedení).
Triman-Logo platí iba pre Francúzsko.
12. Záruka
Tento výrobok bol dôkladne vyrobený podľa prisnych akostných smerníc a pred dodaním svedomito testovaný. V prípade nedostatkov tohto výrobku Vám prináležia zákonné práva voči predajcovi produktu. Tieto zákonné práva nie sú našou nižšie uvedenou zárukou obmedzené.
Na tento produkt poskytujeme 3-ročnú záruku od dátumu nákupu. Záručná doba začina plynút dátumom kúpy. Starostlivo si prosím uschovajte originálny pokladničný listok. Tento doklad je potrebný ako dôkaz o kúpe.
Ak sa v rámci 3 rokov od dátumu nákupu tohto výrobku vyskytne chyba materiálu alebo výrobná chyba, výrobok Vám bezplatne opravíme alebo vymeníme - podľa nášho výberu. Táto záruka zaniká, ak bol produkt poškodený, neodborne použivaný alebo neodborne udržiavaný.
Poskytnutie záruky sa vzťahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevzťahuje na časti produktu, ktoré sú vystavené normálnemu opotrebovaniu, a preto ich je možné považovať za opotrebovatelně diely (napr. batérie) alebo na poškodenia na rozbitných dieloch, napr. na spínači, akumulátorových batériach alebo častiach, ktoré sú zhotovené zo skla.
Postup v prípade poškodenia v záruke
Pre zaručenie rýchleho spracovania Vašej požiadavky dodržte prosím nasledujúce pokyny:
Pre všetky otázky majte pripravený pokladničný doklad a číslo výrobku (IAN 419124_2210) ako dôkaz o kúpe.
Číslo výrobku nájdete na typovom štítku, gravúre, na prednej strane Vášho návodu (dole vľavo) alebo ako nálepku na zadnej alebo spodnej strane.
Ak sa vyskytnú funkčné poruchy alebo iné nedostatky, najskôr telefonicky alebo e-mailom kontaktujte následne uvedené servisné oddelenie.
Produkt označený ako defektný potom môžete s priloženým dokladom o kúpe (pokladničný listok) a uvedením, v čom spočíva nedostatok a kedy sa vyskytol, bezplatne odoslat na Vám oznámenú adresu servisného pracoviska.
13. Servis
Servis Slovensko
Tel.:0800008158
E-pošta:owim@lidl.sk
