PUG 1600 C3 - Bormașină PARKSIDE - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului PUG 1600 C3 PARKSIDE în format PDF.
| Tip produs | Suport universal pentru mașini |
| Marcă | Parkside |
| Model | PUG 1600 C3 |
| Dimensiuni (L x l x H) | 1000 - 1650 x 580 x 810 - 910 mm |
| Înălțime masă | 750 mm |
| Sarcină utilă maximă admisă | 200 kg |
| Greutate | Aproximativ 13,3 kg |
| Material | Oțel |
| Utilizare prevăzută | Pentru ferăstraie cu unghi, ferăstraie pentru linii curbe, ferăstraie circulare de masă și alte scule electrice similare |
| Conținutul livrării | Suport universal, 2 brațe, 2 bare transversale, 2 suporturi pentru piesă, șuruburi, șaibe, piulițe |
| Număr de picioare | 4 |
| Reglare pe înălțime | Da, prin suporturile pentru piesă (810 - 910 mm) |
| Distanța dintre suporturi | 1000 - 1650 mm |
| Garanție | 3 ani |
| Service post-vânzare Franța | 0800 904 879 (gratuit) |
| Service post-vânzare Belgia | 0800 71 011 |
| Service post-vânzare Elveția | 0800 562 153 |
| Întreținere și curățare | Curățați cu o cârpă umedă și săpun delicat; nu utilizați solvenți |
| Siguranță | Citiți instrucțiunile de siguranță; nu utilizați ca scară; sarcină utilă max 200 kg |
| Piese de schimb | Disponibile pe durata garanției |
| Reparabilitate | Reparații de către tehnicieni autorizați; contactați serviciul post-vânzare |
Întrebări frecvente - PUG 1600 C3 PARKSIDE
Întrebările utilizatorilor despre PUG 1600 C3 PARKSIDE
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Bormașină în format PDF gratuit! Găsiți manualul dvs. PUG 1600 C3 - PARKSIDE și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. PUG 1600 C3 mărcii PARKSIDE.
MANUAL DE UTILIZARE PUG 1600 C3 PARKSIDE
Citiți și respectați instrucțiunile de utilizare și de siguranță înainte de a începe să lucrați cu această sculă electrică.
BG
- Introducere ...... Pagina 61
- Descrierea dispozitivului (fig. 1 - 2) ...... Pagina 61
- Continut (fig. 2) ...... Pagina 61
- Utilizare prevăzută.... Pagina 61
- Informații de siguranță ...... Pagina 62
- Date tehnice ...... Pagina 62
- Înainte de a începe utilizarea echipamentului ...... Pagina 62
- Atașarea și utilizarea ...... Pagina 62
- Curățarea și depozitarea.... Pagina 63
- Transportul.... Pagina 63
- Eliminarea și reciclarea.... Página 63
- Garantie.... Página 63
- Service.... Página 63

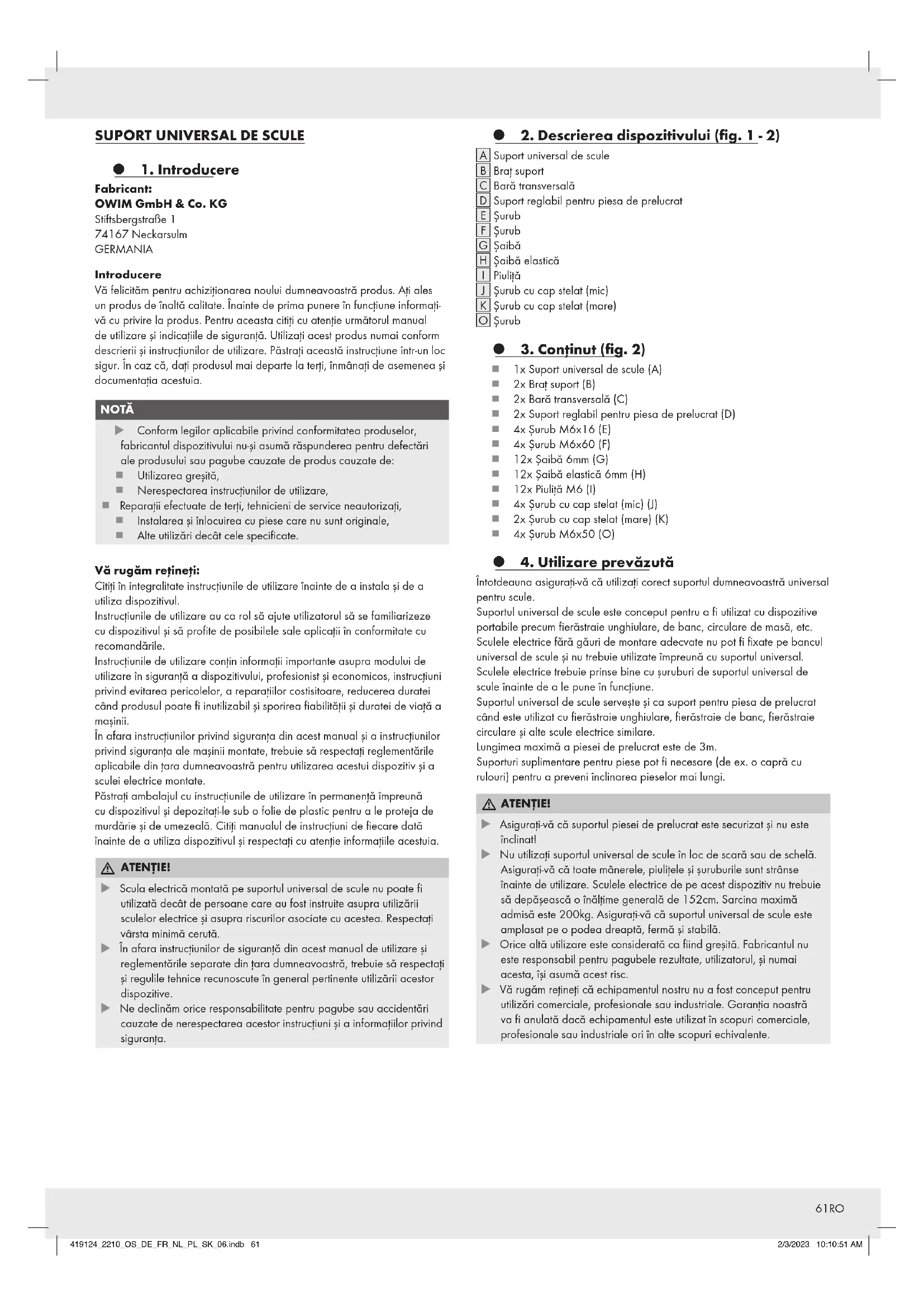

SUPPORT UNIVERSAL DE SCULE
1. Introducere
Fabricant:
OWIM GmbH & Co. KG
Stiftsbergstraße 1
74167 Neckarsulm
GERMANIA
Introducere
Vă felicităm pentru achiziționarea noului dumneavoastră produs. Ați ales un produs de înaltă calitate. Înainte de prima punere în funcțiune informațivă cu privire la produs. Pentru aceasta citiți cu atenție următorul manual de utilizare și indicațiile de siguranță. Utilizați acest produs numai conform descrierii și instrucțiunilor de utilizare. Păstrați această instrucțiune într-un loc sigur. În caz că, datți produsul mai departe la terți, înmânăți de asemenea și documentația acestuia.
NOTĂ
Conform legilor aplicabile privind conformitatea produselor, fabricantul dispozitivului nu-și asumă răspunderea pentru defectări ale produsului sau pagube cauzate de produs cauzate de:
Utilizarea greşită,
■ Nerespectarea instructiunilor de utilizare,
Reparații efectuate de terți, tehnicieni de service neautorizați,
Instalarea și înlocuirea cu piese care nu sunt originale,
Alte utilizări decât cele specificate.
Vă rugăm rețineți:
Citiți în integralitate instrucțiunile de utilizare înainte de a instala și de a utiliza dispozitivul.
Instrucțiunile de utilizare au ca rol să ajute utilizatorul să se familiarizeze cu dispozitivul și să profite de posibilele sale aplicații în conformitate cu recomandările.
Instrucțiunile de utilizare conțin informații importante asupra modului de utilizare în siguranță a dispozitivului, profesionist și economicos, instrucțiuni privind evitarea pericolelor, a reparațiilor costisitoare, reducerea duratei când produsul poate fi inutilizabil și sporirea fiabilității și duratei de viață a masinii.
În afara instructiunilor privind siguranța din acest manual și a instructiunilor privind siguranța ale mașinii montate, trebuie să respectați reglementările aplicabile din țara dumneavoastră pentru utilizarea acestui dispozitiv și a sculei electrice montate.
Păstrați ambalajul cu instrucțiunile de utilizare în permanență împreună cu dispozitivul și depozitați-le sub o folie de plastic pentru a le proteja de murdărie și de umezeală. Citiți manualul de instrucțiuni de fiecare dată înainte de a utiliza dispozitivul și respectați cu atenție informațiile acestuia.
ATENTIE!
Scula electrică montată pe suportul universal de scule nu poate fi utilizată decât de persoane care au fost instruite asupra utilizării sculelor electrice și asupra riscurilor asociate cu acestea. Respectați vârsta minimă cerută.
În afara instructiunilor de siguranță din acest manual de utilizare și reglementările separate din țara dumneavoastră, trebuie să respectați și regulile tehnice recunoscute în general pertinente utilizării acestor dispozitive.
Ne declinăm orice responsabilitate pentru pagube sau accidentări cauzate de nerespectarea acestor instrucțiuni și a informațiilor privind siguranța.
2. Descrierea dispozitivului (fig. 1 - 2)
A Suport universal de scule
B Brat suport
C Bară transversală
D Suport reglabil pentru piesa de prelucrat
E Surub
F Šurub
G Saibă
H Saibă elastică
1 Piulită
J. Şurub cu cap stelat (mic)
K Šurub cu cap stelat (mare)
O Surub
3. Continut (fig. 2)
■ 1x Suport universal de scule (A)
2x Brat suport (B)
2x Bară transversală (C)
■ 2x Suport reglabil pentru piesa de prelucrat (D)
4x Şurub M6x16 (E)
4x Şurub M6x60 (F)
12x \$aibă 6mm (G)
■ 12x Saibă elastică 6mm (H)
12x Piuliţă M6 (I)
4x Şurub cu cap stelat (mic) (J)
■ 2x Šurub cu cap stelat (mare) (K)
4x Şurub M6x50 (O)
4. Utilizare prevăzută
Întotdeauna asigurati-vă că utilizati corect suportul dumneavoastră universal pentru scule.
Suportul universal de scule este conceput pentru a fi utilizat cu dispositive portabile precum fierăstraie unghiulare, de banc, circulare de masă, etc. Sculele electrice fără găuri de montare adecvate nu pot fi fixate pe bancul universal de scule și nu trebuie utilizate împreună cu suportul universal.
Sculele electrice trebuie prinse bine cu şuruburi de suportul universal de scule înainte de a le pune în funcțiune.
Suportul universal de scule servește și ca suport pentru piesa de prelucrat când este utilizat cu fierăstraie unghiulare, fierăstraie de banc, fierăstraie circulare și alte scule electrice similare.
Lungimea maximă a piesei de prelucrat este de 3m.
Suporturi suplimentare pentru piese pot fi necesare (de ex. o capră cu rulouri) pentru a preveni înclinarea pieselor mai lungi.
ATENTIE!
Asigurati-vă că suportul piesei de prelucrat este securizat și nu este înclinat!
Nu utilizati suportul universal de scule în loc de scară sau de schelă. Asigurati-vă că toate mânerele, piulițele și șuruburile sunt strânse înainte de utilizare. Sculele electrice de pe acest dispozitiv nu trebuie să depășească o înălțime generală de 152cm. Sarcina maximă admisă este 200kg. Asigurati-vă că suportul universal de scule este amplasat pe o podea dreaptă, fermă și stabilă.
Orice altă utilizare este considerată ca fiind greșită. Fabricantul nu este responsabil pentru pagubele rezultate, utilizatorul, și numai acesta, își asumă acest risc.
Vă rugăm rețineți că echipamentul nostru nu a fost conceput pentru utilizări comerciale, profesionale sau industriale. Garantia noastră va fi anulată dacă echipamentul este utilizat în scopuri comerciale, profesionale sau industriale ori în alte scopuri echivalente.
5. Informații de siguranță
Utilizați acest suport universal de scule numai împreună cu scule electrice adecvate!
Inspectați suportul universal de scule pentru depistarea deteriorărilor înaintea fiecărei utilizări. Sculele electrice nu trebuie montate sau utilizate pe brațe de suport/bare transversale avariate.
Sculele electrice trebuie fixate cu şuruburi de brațele de suport/ barele transversale și prinse bine de suportul universal de scule!
Întotdeauna asigurati-vă că suportul universal de scule este instalat în siguranță când îl montați.
Întotdeauna asigurați-vă că stați într-o poziție naturală și sigură când lucrați.
Nu supraîncărcați suportul universal de scule! Nu utilizați suportul universal de scule în scopuri pentru care nu a fost destinat.
Pentru a preveni răsturnarea suportului universal de scule, asigurați-vă că sarcina nu depășește suportul pe lateral.
Modificările sau schimbările neautorizate asupra suportului universal de scule, precum și utilizarea componentelor neautorizate sunt interzise.
Toate componentele suportului universal de scule, în special dispositivele de siguranță, trebuie montate corect pentru a garanta o funcționare fără probleme.
A nu se lăsa suportul universal de scule la îndemâna copiilor. Depozitați dispozitivul într-un loc inaccesibil persoanelor neautorizate și copiilor.
ATENTIE!
Când utilizati scule electrice împreună cu suportul universal de scule, trebuie implementate măsuri de siguranță specifice mașinilor ca protecție împotriva șocurilor electrice, și a riscurilor de accidentare sau de incendiu.
Citiți toate instrucțiunile eferente sculei electrice pe care intenționați să o montați și să o utilizați înainte de a utiliza scula.
De asemenea, trebuie respectate instrucțiunile privind siguranța dispozitivului electric montat.
Depozitați aceste instrucțiuni de siguranță într-un loc sigur.
Respectați toate instrucțiunile de siguranță. Dacă ignorați instrucțiunile de siguranță, veți fi în pericol atât dumneavoastră cât și altii.
6. Date tehnice
Dimensiuni 1000 - 1650 x 580 x 810 - 910 mm
Înăltime masă 750 mm
Înălțimea extensiilor laterale 810 - 910 mm
Distanța dintre suporturi min./max 1000 - 1650 mm
Sarcină maximă admisă 200 kg
Greutate aprox. 13,3 kg
7. Înainte de a începe utilizarea echipamentului
Verificați dispozitivul pentru depistarea avarilor survenite pe durata transportului. Raportați imediat orice avarie firmei de transport care v-a livrat dispozitivul.
Desfaceti ambalajul și îndepărtați dispozitivul cu atenție.
Îndepărtați ambalajele precum și întăriturile ambalajului și cele pentru transport (dacă este cazul).
Asigurati-vă că echipamentul a fost livrat complet.
- Verificați dispozitivul și accesoriiile pentru depistarea avariilor rezultate în urma transportului.
Dacă este posibil, păstrați ambalajul până la expirarea duratei garanției.
ATENTIE!
Dispozitivul și ambalajele nu sunt jucării! Copiiu nu trebuie să se joace cu pungi de plastic, folii de plastic și piese mici! Există un risc de înghițire și de sufocare!
8. Atașarea și utilizarea
Suportul universal de scule este în mare pare asamblat și nu este nevoie decât să instalați mânerele și suporturile piesei de prelucrat după cum urmează:
8.1 Ridicarea suportului universal de scule (fig. 3 - 4)
Amplasați suportul universal de scule (A) pe podea sau pe un banc de lucru astfel încât picioarele cadrului (A.1) să fie îndreptate în sus.
Apăsati stiftul cu arc (M) și depliați piciorul cadrului.
Când stiftul cadrului (M) se anclansează în poziția dorită (L), piciorul cadrului este blocat.
Repetați acest proces pentru restul picioarelor cadrului.
Amplasati suportul universal de scule pe picioarele sale.
8.2 Montarea bratelor de suport (fig. 5)
Fixați brațele de suport (B) pe cadru (A) trăgând maneta de blocare (B.3) în sus pentru a o debloca, după care prindeți brațul în poziție pe cadru, mai întai cu partea din față (B.2).
Coborâți partea din spate pe cadru și prindeți brațul de suport de cadru apăsând maneta de blocare (B.3).
Demontarea se efectuează în ordine inversă.
8.3 Instalarea suporturilor pentru piesa de prelucrat (fig. 6 - 7)
Introduceți suportul piesei de prelucrat (D) în receptorul (D) de pe cadru și strângeți cu şuruburile cu cap stelat (K).
Lățimea și înălțimea suporturilor piesei de prelucrat poate fi reglată cu șuruburile cu cap stelat (J,K). (fig.7)
8.4 Fixarea maşinii pe tăblie (fig. 8)
Diferitele mașini portabile pot fi fixate pe suportul dumneavoastră universal de scule aliniind brațele de suport (B) cu găurile de montare de pe mașina dumneavoastră.
Amplasați-vă mașina portabilă (de ex. ferăstrău unghiular) pe brațele de suport (B).
Strângeti mașina portabilă folosind 4 şuruburi hexagonale (F/O), 4 şaibe (G), 4 şaibe elastice (H) și 4 piulițe hexagonale (I) pe fiecare dintre bratele de suport.
Strângeți şuruburile după asamblare.
Strângeți brațele de suport (B) de mașina portabilă pe suportul universal de scule, conform instrucțiunilor de la 8.2
Dacă orificiile de montare de pe mașina dumneavoastră sunt amplasate la distanțe diferite, utilizați barele transversale (C) furnizate ca și adaptor (fig. 9-11)
Conectați barele transversale (C) la bratele de suport (B) și fixați-le folosind 4 şuruburi hexagonale (E), 4 şaibe (G), 4 şaibe elastice (H) și 4 piulite hexagonale (I).
Amplasati-vă mașina portabilă pe barele transversale (C).
Strângeti mașina portabilă folosind 4 şuruburi hexagonale (F/O), 4 şaibe (G), 4 şaibe elastice (H) și 4 piulițe hexagonale (I) pe fiecare dintre barele transversale.
Strângeți şuruburile după asamblare.
Strângeți brațele de suport de mașina portabilă pe suportul universal de scule, conform instructiunilor de la 8.2
8.5 Utilizarea opritorilor pentru piesa de prelucrat (fig. 12)
Suporturile piesei de prelucrat (D) au opritoare (D.2) încorporate, care pot fi utilizate pentru a tăia mai multe piese de lemn la aceeași lungime.
Slăbiți șurubul cu cap stelat (K) de pe latura dorită a suportului universal de scule și reglați înălțimea suportului de piesă (D) astfel încât suprafața de suport (D.2) să fie la aceeași înălțime cu suportul de piesă al ferăstrăului.
Slăbiți șurubul cu cap stelat (J) pentru a culisa pe orizontală suportul piesei de prelucrat.
Setați distanța dorită dintre lama ferăstrăului și suprafața de oprire (D.1).
■ Blocați setarea strângând din nou şuruburile cu cap stelat (J).
9. Curățarea și depozitarea
IMPORTANT!
Înainte de a curăța sau de a efectua lucrări de întreținere, scula electrică montată trebuie oprită și ștecherul electric trebuie scos din priză! Risc de rănire!
9.1 Curățarea
Păstrați suportul universal de scule cât se poate de curat, fără murdărie și praf. Pentru a-l curăța, frecați suportul universal de scule cu o cârpă curată sau suflați-l cu aer comprimat la presiune mică.
Vă recomandăm să vă curățați suportul universal de scule imediat după fiecare utilizare.
Curățați dispozitivul la intervale regulate folosind o cârpă umedă și un pic de săpun cu acțiune slabă. Nu utilizați produse de curățat sau solventi - acestea ar putea componentele plastice ale suportului universal de scule.
9.2 Depozitarea
ATENTIE!
Depozitați suportul universal numai în locuri uscate, inaccesibile persoanelor neautorizate.
10. Transportul
ATENTIE!
Nu transportati în timp ce scula electrică este în funcțiune.
Înainte de a transporta suportul universal de scule, scoateți din priză stecherul sculei electrice montate pe acesta! Risc de rănire datorită șocului electric și pornirii accidentale a sculei electrice!
Două persoane pot ridica cadrul suportului universal apucând de cadrul acestuia pentru a deplasa suportul universal dintr-o încăpere în alta (nu-l târâți pe podea).
Dacă este transportat într-un vehicul, îndepărtați mai întâi scula electrică.
Pliati picioarele în vederea transportului.
Asigurati-vă că sarcina este bine securizată dacă transportați suportul universal de scule cu un vehicul.
11. Eliminarea și reciclarea
Ambalajul este produs din material ecologice care pot fi eliminate la punctele locale de reciclare.
Puteți obține informații despre posibilitățile de eliminare a produsului de la administrația locală.
Produsul:
Produsul, incl. accesoriiile, și materialele de ambalare sunt reciclabile și fac obiectul responsabilității extinse a producătorului.
Eliminați-le separat, urmând informațiile illustrate (informații de sortare), pentru o mai bună tratare a deșeurilor.
Logo Triman este valabil doar pentru Franța.
12. Garantie
Produsul a fost produs cu atenție conform unor standarde stricte de calitate și verificat înainte de livrare. În cazul defectelor la nivelul acestui produs aveți drepturi legale față de vânzătorul produslui. Aceste drepturi legale nu sunt limitate de garanția noastră prezentată în continuare.
Pentru acest produs primiți o garanție de 3 ani de la data achiziției. Perioada garanției începe la data achiziției. Vă rugăm să păstrați bonul de casă original. Acesta reprezintă dovada achiziției.
Dacă în decurs de 3 ani de la data achiziției acestui produs se înregistrează un defect de material sau de fabricație, vă reparăm sau înlocuim gratuit produsul – la alegerea noastră – produsul. Dreptul de garanție se stinge dacă produsul este deteriorat, utilizat sau întreținut în mod necorespunzător.
Garantia se aplică numai pentru defecte de material și de fabricație. Această garanție nu acoperă piesele componente ale produsului care prezintă umre normale de uzură și care sunt văzute ca piese de schimb sau deteriorările la nivelul pieselor casante, de exemplu întrerupătoare, acumulatori sau piese fabricate din sticlă.
Timpul de nefuncționare din cauza lipsei de conformitate apărute în cadrul termenului de garanție prelungește termenul de garanție legală de conformitate și cel al garanției comerciale și curge, după caz, din momentul la care a fost adusă la cunoștința vânzătorului lipsa de conformitate a produsului sau din momentul prezentării produsului la vânzător/unitatea service până la aducerea produsului în stare de utilizare normală și, respectiv, al notificării în scris în vederea ridicării produsului sau predării effective a produsului către consumator.
Produsele de folosință îndelungată care înlocuiesc produsele defecte în cadrul termenului de garanție vor beneficia de un nou termen de garanție care curge de la data preschimbării produsului.
Modul de desfășurare în caz de garanție
Pentru a garanta o prelucrare rapidă a problemei dumneavoastră, vă rugăm să respectați următoarele indicatii:
Pentru orice solicitare, vă rugăm să aveți la îndemână bonul de casă și numărul de articol (IAN 419124_2210) ca dovadă de achiziție.
Numărul articolului îl luati de pe plăcuța cu date tehnice, o gravură, de pe fișa cu date a instrucțiunilor (jos stânga) sau ca abțibild de pe partea din spate sau de jos.
Dacă apar erori de funcționare sau alte erori, contactați apoi departamentul de service prin telefon sau prin email.
Produsul defect il puteți transmite la adresa de service fără timbru cu prezentarea dovezii de achiziție (bon) și cu menționarea daunei și când a apărut.
13. Service
Service România
Tel.:0800890239
E-Mail:owim@lidl.ro
