| Vrsta izdelka | Univerzalno stojalo za stroje |
| Znamka | Parkside |
| Model | PUG 1600 C3 |
| Mere (D x Š x V) | 1000 - 1650 x 580 x 810 - 910 mm |
| Višina mize | 750 mm |
| Največja dovoljena nosilnost | 200 kg |
| Teža | Približno 13,3 kg |
| Material | Jeklo |
| Predvidena uporaba | Za kotne žage, luknjače, namizne krožne žage in podobna električna orodja |
| Vsebina paketa | Univerzalno stojalo, 2 roki, 2 prečki, 2 nosilca za obdelovance, vijaki, podložke, matice |
| Število nog | 4 |
| Nastavitev višine | Da, prek nosilcev za obdelovance (810 - 910 mm) |
| Razmik nosilcev | 1000 - 1650 mm |
| Garancija | 3 leta |
| Servis po prodaji Francija | 0800 904 879 (brezplačno) |
| Servis po prodaji Belgija | 0800 71 011 |
| Servis po prodaji Švica | 0800 562 153 |
| Nega in čiščenje | Čistite z vlažno krpo in blagim milom; ne uporabljajte topil |
| Varnost | Preberite varnostna navodila; ne uporabljajte kot lestev; največja nosilnost 200 kg |
| Nadomestni deli | Na voljo v času garancije |
| Popravljivost | Popravila pri pooblaščenih serviserjih; kontaktirajte servis |
Pogosto zastavljena vprašanja - PUG 1600 C3 PARKSIDE
Vprašanja uporabnikov o PUG 1600 C3 PARKSIDE
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Vrtalnik v formatu PDF brezplačno! Poiščite svoja navodila PUG 1600 C3 - PARKSIDE in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. PUG 1600 C3 znamke PARKSIDE.

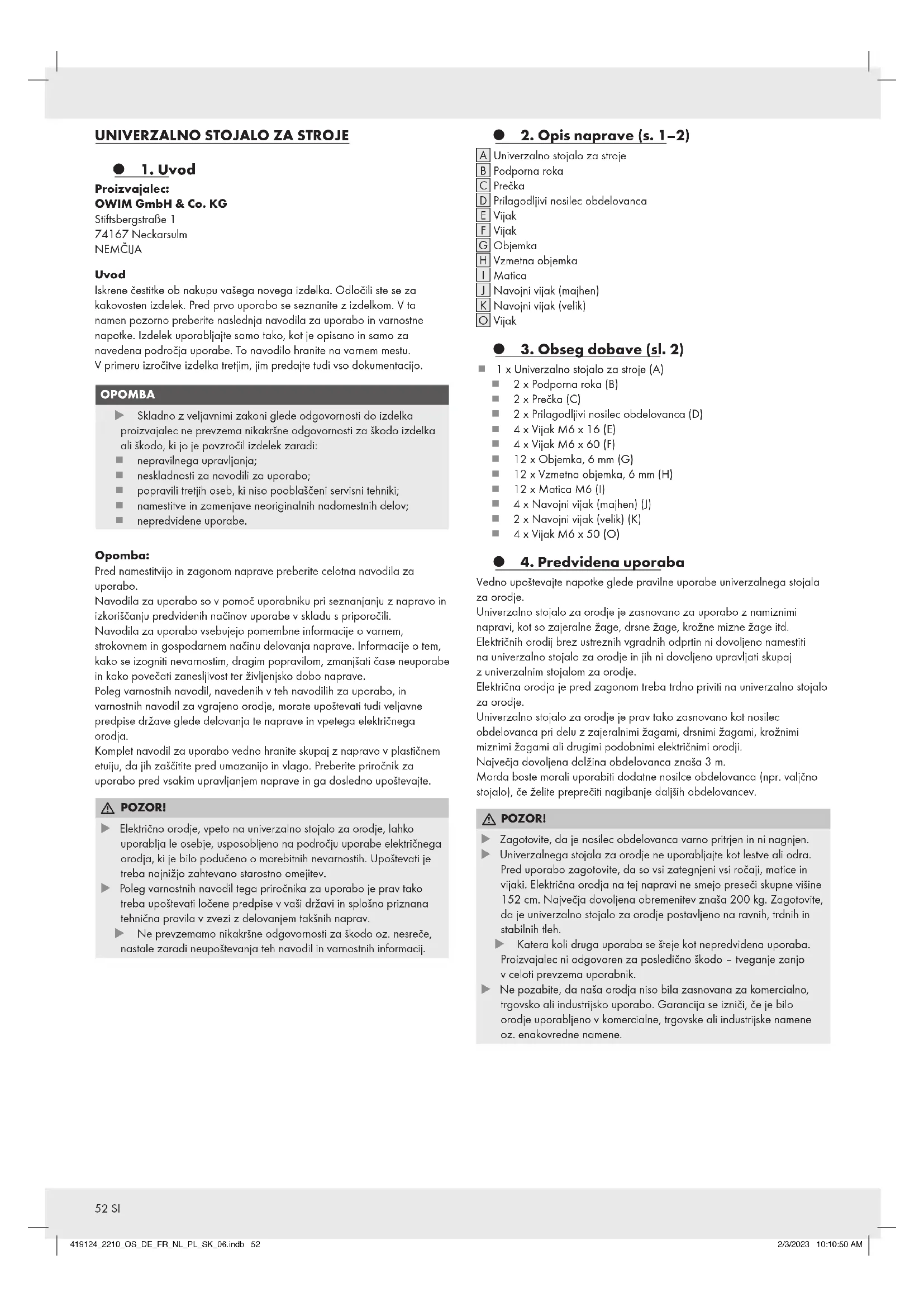

NAVODILA ZA UPORABO PUG 1600 C3 PARKSIDE
Pred pričetkom dela z električnim orodjem preberite navodila za uporabo in varnost ter jih upoštevajte.
HR
Prije rada s ovim električnim alatom pročitajte upute za upotrebu i sigurnosne upute i pridržavajte ih sel
RO
Iskrene čestitke ob nakupu vašega novega izdelka. Odločili ste se za kakovosten izdelek. Pred prvo uporabo se seznanite z izdelkom. V ta namen pozorno preberite naslednja navodila za uporabo in varnostne napotke. Izdelek uporabljajte samo tako, kot je opisano in samo za navedena področja uporabe. To navodilo hranite na varnem mestu. V primeru izročitve izdelka tretjim, jim predajte tudi vso dokumentacijo.
OPOMBA
Skladno z veljavnimi zakoni glede odgovornosti do izdelka proizvajalec ne prevzema nikakršne odgovornosti za škodo izdelka ali škodo, ki jo je povzročil izdelek zaradi:
■ nepravilnega upravljanja;
neskladnosti za navodili za uporabo;
■ popravili tretjih oseb, ki niso pooblaščeni servisni tehniki;
■ namestitve in zamenjave neoriginalnih nadomestnih delov;
■ nepredvidene uporabe.
Opomba:
Pred namestitvijo in zagonom naprave preberite celotna navodila za uporabo.
Navodila za uporabo so v pomoč uporabniku pri seznanjanju z napravo in izkoriščanju predvidenih načinov uporabe v skladu s priporočili.
Navodila za uporabo vsebujejo pomembne informacije o varnem, strokovnem in gospodarnem načinu delovanja naprave. Informacije o tem, kako se izogniti nevarnostim, dragim popravilom, zmanjšati čase neuporabe in kako povečati zanesljivost ter življenjsko dobo naprave.
Poleg varnostnih navodil, navedenih v teh navodilih za uporabo, in varnostnih navodil za vgrajeno orodje, morate upoštevati tudi veljavne predpise države glede delovanja te naprave in vpetega električnega orodja.
Komplet navodil za uporabo vedno hranite skupaj z napravo v plastičnem etviju, da jih zaščitite pred umazanijo in vlago. Preberite priročnik za uporabo pred vsakim upravljanjem naprave in ga dosledno upoštevajte.
POZOR!
Električno orodje, vpeto na univerzalno stojalo za orodje, lahko uporablja le osebje, usposobljeno na področju uporabe električnega orodja, ki je bilo podučeno o morebitnih nevarnostih. Upoštevati je treba najnižjo zahtevano starostno omejitev.
Poleg varnostnih navodil tega priročnika za uporabo je prav tako treba upoštevati ločene predpise v vaši državi in splošno priznana tehnična pravila v zvezi z delovanjem takšnih naprav.
Ne prevzemamo nikakršne odgovornosti za škodo oz. nesreče, nastale zaradi neupoštevanja teh navodil in varnostnih informacij.
■ 1 x Univerzalno stojalo za stroje (A)
2 x Podporna roka (B)
2 x Prečka (C)
2 x Prilagodljivi nosilec obdelovanca (D)
4 x Vijak M6 x 16 (E)
4 x Vijak M6 x 60 (F)
12 x Objemka, 6 mm (G)
■ 12 x Vzmetna objemka, 6 mm (H)
12 x Matica M6 (I)
4 x Navojni vijak (majhen) (J)
2 x Navojni vijak (velik) (K)
4 x Vijak M6 x 50 (O)
4. Predvidena uporaba
Vedno upoštevajte napotke glede pravilne uporabe univerzalnega stojala za orodje.
Univerzalno stojalo za orodje je zasnovano za uporabo z namiznimi napravi, kot so zajeralne žage, drsne žage, krožne mizne žage itd.
Električnih orodij brez ustreznih vgradnih odprtin ni dovoljeno namestiti na univerzalno stojalo za orodje in jih ni dovoljeno upravljati skupaj z univerzalnim stojalom za orodje.
Električna orodja je pred zagonom treba trdno priviti na univerzalno stojalo za orodje.
Univerzalno stojalo za orodje je prav tako zasnovano kot nosilec obdelovanca pri delu z zajeralnimi žagami, drsnimi žagami, krožnimi miznimi žagami ali drugimi podobnimi električnimi orodji.
Največja dovoljena dolžina obdelovanca znaša 3 m.
Morda boste morali uporabiti dodatne nosilce obdelovanca (npr. valjčno stojalo), će želite preprečiti nagibanje daljših obdelovancev.
POZOR!
Zagotovite, da je nosilec obdelovanca varno pritrjen in ni nagnjen.
Univerzalnega stojala za orodje ne uporabljajte kot lestve ali odra. Pred uporabo zagotovite, da so vsi zategnjeni vsi ročaji, matice in vijaki. Električna orodja na tej napravi ne smejo preseči skupne višine 152 cm. Največja dovoljena obremenitev znaša 200 kg. Zagotovite, da je univerzalno stojalo za orodje postavljeno na ravnih, trdnih in stabilnih tleh.
Katera koli druga uporaba se šteje kot nepredvidena uporaba. Proizvajalec ni odgovoren za posledično škodo - tveganje zanjo v celoti prevzema uporabnik.
Ne pozabite, da naša orodja niso bila zasnovana za komercialno, trgovsko ali industrijsko uporabo. Garancija se izniči, će je bilo orodje uporabljeno v komercialne, trgovske ali industrijske namene oz. enakovredne namene.
5. Varnostne informacije
■ Univerzalno stojalo za orodje uporabljajte samo z ustreznimi električnimi orodji.
Pred vsako uporabo preverite morebitne poškodbe univerzalnega stojala za orodje. Električnih orodij ni dovoljeno vpenjati ali upravljati na poškodovanih podpornih rokah/prečkah.
Električna orodja morajo biti privita na podporne roke/prečke in zavarovana na univerzalno stojalo za orodje.
Pri nastavitvi vedno zagotovite, da je univerzalno stojalo za orodje varno.
Vedno zagotovite, da med delom zavzamete naravno in varno stoječo držo.
Pazite, da univerzalnega stojala za orodje ne preobremenite. Univerzalnega stojala za orodje ne uporabljajte v namene, za katere stojalo ni predvideno.
Če želite preprečiti padec univerzalnega stojala za orodje, zagotovite, da se obremenitev vzdolžno ne razteza čez univerzalno stojalo za orodje.
Modifikacije ali nepooblaščene spremembe univerzalnega stojala za orodje ter neuporaba neodobrenih delov so prepovedane.
Vse komponente univerzalnega stojala za orodje, zlasti varnostne priprave, morajo biti pravilno vpete, će želite zagotoviti brezskrbno delovanje.
Univerzalnega stojala za orodje ne hranite v bližini otrok. Napravo hranite na mestu, do katerega nepooblaščene osebe in otroci ne morejo dostopati.
POZOR!
Pri uporabi električnih orodij skupaj z univerzalnim stojalom za orodje je treba poskrbeti za ustrezne varnostne ukrepe za zaščito pred električnim udarom, telesnimi poškodbami in požarom, ki se razlikujejo glede na tip orodja.
Pred uporabo orodja preberite vsa navodila za električno orodje, ki ga želite vpeti in upravljati.
Prav tako je treba upoštevati varnostna navodila vpetega električnega orodja.
Shranite ta varnostna navodila.
Upoštevajte vsa varnostna navodila. Če ne upoštevate varnostnih navodil, ogrožate sebe in druge.
6. Tehnični podatki
Mere 1000 - 1650 x 580 x 810 - 910 mm
Višina mize 750 mm
Višina stranskih podaljškov 810 - 910 mm
Najm./najv. razmik med nosilci 1000 - 1650 mm
Najv. dovoljena obremenitev 200 kg
Naprava in embalaža niso igrače! Otroci se ne smejo igrati s plastičnimi vrečkami, ovojem in majhnimi deli! Obstaja nevarnost zadušitve!
● 8. Pritrditev in delovanje
Univerzalno stojalo za orodje je v večji meri sestavljeno, tako da morate vstaviti le ročaje in nosilce obdelovanca:
8.1 Postavitev univerzalnega stojala za orodje (sl. 3-4)
Univerzalno stojalo za orodje (A) postavite na tla ali klop tako, da noge ogrodja (A.1) kažejo navzdol.
Pritisnite vzmetni zatič (M) in razprite nogo ogrodja.
Ko se vzmetni zatič (M) zapahne v predvideni položaj (L), se noga ogrodja zaklene.
Isti postopek ponovite še pri preostalih nogah ogrodja.
Univerzalno stojalo za orodje postavite na noge.
8.2 Vgradnja podpornih rok (sl. 5)
Podporni roki (B) prilagodite ležišču ogrodja (A) tako, da povlečete zaklepno ročico (B.3) navzgor, da jo odklenete, nato pa zapahnite roko v položaj na ogrodju, najprej na sprednji strani (B.2).
Zadnjo stran spustite na ležišče in pritrdite podporno roko na položaj na ležišču ogrodja tako, da pritisnete zaklepno ročico (B.3).
Postopek razstavljanja poteka v obratnem vrstnem redu.
8.3 Namestitev nosilcev obdelovanca (sl. 6–7)
Vstavite nosilec obdelovanca (D) v sprejemnik (N) ležišča ogrodja in ga pritrdite z navojnimi vijaki (K).
Dolžino in višino nosilcev obdelovanca lahko prilagodite z navojnimi vijaki (J, K) (sl. 7).
8.4 Pritrditev miznega orodja (sl. 8)
Na univerzalno stojalo za orodje lahko pritrdite različna mizna orodja tako, da prilagodite podporni roki (B) glede na odmik vgradnih odprtin na napravi.
Mizno orodje (npr. zajeralno žago) postavite na podporna nosilca (B).
Mizno orodje privijte s 4 šestkotnimi vijaki (F/O), 4 objemkami (G), 4 vzmetnimi objemkami (H) in 4 šestkotnimi maticami (I) na posamezno podporno roko.
Vijake zategnite po sestavljanju.
- Pritrdite podporni roki (B) z vgrajenim orodjem na univerzalno stojalo za orodje, kot je opisano v točki 8.2.
Če so odmiki odprtin za vgradnjo na vašem orodju drugačni, uporabite prečnike (C), ki služijo kot adapter (sl. 9–11).
■ Prečke (C) povežite s podpornima rokama (B) in jih privijte s 4 šestkotnimi vijaki (E), 4 objemkami (G), 4 vzmetnimi objemkami (H) in 4 šestkotnimi maticami (I).
■ Mizno orodje postavite na prečke (C).
Mizno orodje privijte s 4 šestkotnimi vijaki (F/O), 4 objemkami (G), 4 vzmetnimi objemkami (H) in 4 šestkotnimi maticami (I) na posamezno prečko (C).
Vijake zategnite po sestavljanju.
- Pritrdite podporni roki z vgrajenim orodjem na univerzalno stojalo za orodje, kot je opisano v točki 8.2.
8.5 Uporaba omejeval obdelovanca (sl. 12)
Nosilci obdelovanca (D) imajo vgrajena omejevala obdelovanca (D.2), ki jih lahko uporabite za žaganje več kosov lesa iste dolžine.
- Odvijte navojni vijak (K) na želeni strani univerzalnega stojala za orodje in prilagodite višino nosilca obdelovanca (D) tako, da je površina nosilca (D.2) iste višine kot višina nosilca obdelovanca žage.
- Odvijte navojni vijak (J) in vodoravno podrsajte nosilec obdelovanca.
Nastavite želeno razdaljo med rezilom žage in površino omejevala (D.1).
Zaklenite nastavitev tako, da ponovno privijete navojne vijake (J).
9. Čiščenje in shranjevanje
POMEMBMO!
Pred čistilnimi ali vzdrževalnimi deli zagotovite, da je električno orodje izklopljeno, vtič pa izklopljen iz električnega omrežja. Tveganje za telesne poškodbe!
9.1 Čiščenje
Poskrbite, da bo univerzalno stojalo za orodje čim bolj čisto. Zdrgnite univerzalno stojalo za orodje s čisto krpo ali ga spihajte s stisnjenim zrakom pri nizkem tlaku.
- Priporočamo, da univerzalno stojalo za orodje očistite takoj po uporabi.
Redno čistite napravo z vlažno krpo in malce milnice. Ne uporabljajte čistilnih sredstev ali topil - ti lahko namreč poškodujejo plastične dele univerzalnega stojala za orodje.
9.2 Shranjevanje
POZOR!
Univerzalno stojalo za orodje hranite le na suhem mestu, do katerega nepooblaščene osebe ne morejo dostopati.
10. Transport
⚠️ POZOR!
Med delovanjem ne premikajte električnega orodja.
Pred transportom univerzalnega stojala za orodje izvlecite vtič iz električnega orodja, vpetega na stojalo. Nevarnost telesnih poškodb zaradi električnega udara ali nepričakovanega zagona električnega orodja.
Za premikanje univerzalnega stojala za orodje med prostori sta zahtevani dve osebi, ki stojalo primeta za ležišče ogrodja (stojala ne vlecite po tleh).
Če boste stojalo transportirali v vozilu, najprej odstranite električno orodje.
Zložite noge za transport.
Zagotovite, da je tovor ustrezno zavarovan, će ste univerzalno stojalo za orodje naložili na motorno vozilo.
● 11. Odstranjevanje in recikliranje
Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbirališčih odpadkov.
O možnostih odstranjevanja odsluženega izdelka se lahko pozanimate pri svoji občinski ali mestni upravi.
Izdelek:
Izdelek z dodatki in embalažni materiali so primerni za recikliranje. Zanje veljajo določila proizvajalčeve razširjene odgovornosti.
Za boljše ravnanje z odpadki jih odlagajte ločeno, upoštevajoč prikazane informacije o razvrščanju.
Logotip Triman velja samo za Francijo.
Servisna telefonska številka: 00386 (0) 80 70 60
Garancijski list
- S tem garancijskim listom OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Nemčija jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjklivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
- Garancija je veljavna na ozemlju Republike Slovenije.
- Garancijski rok za proizvod je 3 leta od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.
- Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.
- Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.
- V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.
- Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, će se ni držal priloženih navodil za sestavo in uporabo izdelka ali će je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.
- Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.
- Obrabni deli oz. potrošni material so izvzeti iz garancije.
- Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
- Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Prodajalec:
Lidl Slovenija d.o.o. k.d., Pod lipami 1,
SI-1218 Komenda
Postopek pri uveljavljanju garancije
Za zagotovitev hitre obdelave vašega primera vas prosimo, da sledite naslednjim napotkom:
Prosimo, da za vsa vprašanja pripravite račun in številko izdelka (IAN 419124_2210) kot dokazilo o nakupu.
Številko izdelka najdete na identifikacijski ploščici, gravuri, naslovni strani v navodilih (spodaj levo) ali na nalepki na hrbtni ali spodnji strani.
Če pride do napačnega delovanja ali drugih pomanjklivosti, se obrnite najprej na v nadaljevanju navedeni servisni oddelek po telefonu ali prek e-pošte.
Izdelek, označen kot okvarjen, lahko nato brez poštnine pošljete na navedeni naslov servisa, zraven pa priložite potrdilo o nakupu (blagajniški račun) in navedite, za kakšno pomanikljivost gre in kdaj je nastala.
13. Servis
SI Servis Slovenija
Tel.: 00386 (0) 80 70 60
E-Mail:owim@lidl.si
- Uvod Stranica 57
- Opis proizvoda (sl. 1 - 2).... Stranica 57
- Sadržaj isporuke (sl. 2) Stranica 57
- Predviđena upotreba Stranica 57
- Informacije o sigurnosti Stranica 58
- Tehnički podaci. Stranica 58
- Prije pokretanja opreme.... Stranica 58
- Postavljanje i rukovanje.... Stranica 58
- Čišćenje i skladištenje .... Stranica 59
- Transport Stranica 59
- Zbrinjavanje i reciklaža.... Stranica 59
- Jamstvo Stranica 59
- Servis Stranica 59
UNIVERZALNI STALAK ZA ALAT
1. Uvod
Proizvođač:
OWIM GmbH & Co. KG
Stiftsbergstraße 1
74167 Neckarsulm
NJEMAČKA
