BEDIENUNGSANLEITUNG PUG 1600 C3 PARKSIDE

210 mm 210 mm205 mm 205 mm UNIVERSAL-MASCHINENUNTERGESTELL Bedienungsanleitung Originalbetriebsanleitung

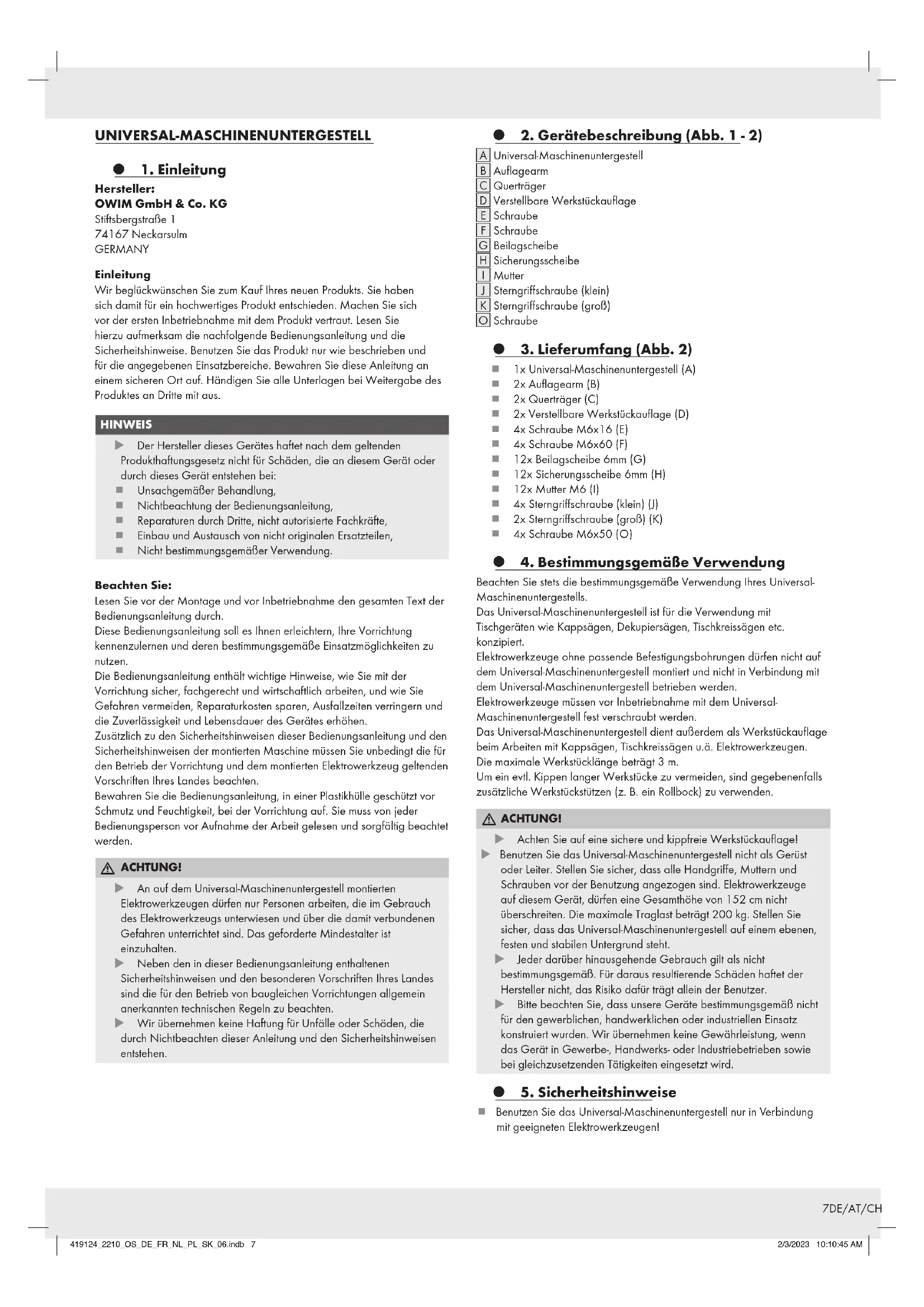

Hersteller: OWIM GmbH & Co. KG Stiftsbergstraße 1 74167 Neckarsulm GERMANY Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus. HINWEIS u Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei: Unsachgemäßer Behandlung, Nichtbeachtung der Bedienungsanleitung, Reparaturen durch Dritte, nicht autorisierte Fachkräfte, Einbau und Austausch von nicht originalen Ersatzteilen, Nicht bestimmungsgemäßer Verwendung. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihre Vorrichtung kennenzulernen und deren bestimmungsgemäße Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit der Vorrichtung sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen. Zusätzlich zu den Sicherheitshinweisen dieser Bedienungsanleitung und den Sicherheitshinweisen der montierten Maschine müssen Sie unbedingt die für den Betrieb der Vorrichtung und dem montierten Elektrowerkzeug geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei der Vorrichtung auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

ACHTUNG! u An auf dem Universal-Maschinenuntergestell montierten Elektrowerkzeugen dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten. u Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Vorrichtungen allgemein anerkannten technischen Regeln zu beachten. u Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1 - 2)

[A] Universal-Maschinenuntergestell [B] Auflagearm [C] Querträger [D] Verstellbare Werkstückauflage [E] Schraube [F] Schraube [G] Beilagscheibe [H] Sicherungsscheibe [I] Mutter [J] Sterngriffschraube (klein) [K] Sterngriffschraube (groß) [O] Schraube

3. Lieferumfang (Abb. 2)

1x Universal-Maschinenuntergestell (A) 2x Auflagearm (B) 2x Querträger (C) 2x Verstellbare Werkstückauflage (D) 4x Schraube M6x16 (E) 4x Schraube M6x60 (F) 12x Beilagscheibe 6mm (G) 12x Sicherungsscheibe 6mm (H) 12x Mutter M6 (I) 4x Sterngriffschraube (klein) (J) 2x Sterngriffschraube (groß) (K) 4x Schraube M6x50 (O)

4. Bestimmungsgemäße Verwendung

Beachten Sie stets die bestimmungsgemäße Verwendung Ihres Universal- Maschinenuntergestells. Das Universal-Maschinenuntergestell ist für die Verwendung mit Tischgeräten wie Kappsägen, Dekupiersägen, Tischkreissägen etc. konzipiert. Elektrowerkzeuge ohne passende Befestigungsbohrungen dürfen nicht auf dem Universal-Maschinenuntergestell montiert und nicht in Verbindung mit dem Universal-Maschinenuntergestell betrieben werden. Elektrowerkzeuge müssen vor Inbetriebnahme mit dem Universal- Maschinenuntergestell fest verschraubt werden. Das Universal-Maschinenuntergestell dient außerdem als Werkstückauflage beim Arbeiten mit Kappsägen, Tischkreissägen u.ä. Elektrowerkzeugen. Die maximale Werkstücklänge beträgt 3 m. Um ein evtl. Kippen langer Werkstücke zu vermeiden, sind gegebenenfalls zusätzliche Werkstückstützen (z. B. ein Rollbock) zu verwenden.

ACHTUNG! u Achten Sie auf eine sichere und kippfreie Werkstückauflage! u Benutzen Sie das Universal-Maschinenuntergestell nicht als Gerüst oder Leiter. Stellen Sie sicher, dass alle Handgriffe, Muttern und Schrauben vor der Benutzung angezogen sind. Elektrowerkzeuge auf diesem Gerät, dürfen eine Gesamthöhe von 152 cm nicht überschreiten. Die maximale Traglast beträgt 200 kg. Stellen Sie sicher, dass das Universal-Maschinenuntergestell auf einem ebenen, festen und stabilen Untergrund steht. u Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer. u Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Benutzen Sie das Universal-Maschinenuntergestell nur in Verbindung mit geeigneten Elektrowerkzeugen! 419124_2210_OS_DE_FR_NL_PL_SK_06.indb 7419124_2210_OS_DE_FR_NL_PL_SK_06.indb 7 2/3/2023 10:10:45 AM2/3/2023 10:10:45 AM8 DE/AT/CH Prüfen Sie das Universal-Maschinenuntergestell vor jedem Einsatz auf Beschädigungen. Elektrowerkzeuge dürfen nicht auf beschädigten Auflagearmen/ Querträgern montiert und betrieben werden. Elektrowerkzeuge müssen mit den Auflagearmen/ Querträgern verschraubt und auf dem Universal- Maschinenuntergestell gesichert werden! Achten Sie beim Aufstellen immer auf einen sicheren Stand des Universal-Maschinenuntergestells. Achten Sie beim Arbeiten immer auf eine natürliche und sichere Standposition. Überlasten Sie das Universal-Maschinenuntergestell nicht! Benutzen Sie das Universal-Maschinenuntergestell nur für Zwecke, für die es auch ausgelegt ist. Um ein Kippen des Untergestells zu vermeiden, achten Sie darauf, dass die Last nicht seitlich über das Untergestell ragt. Umbauten, eigenmächtige Veränderungen an Universal- Maschinenuntergestell sowie die Verwendung nicht zugelassener Teile sind untersagt. Sämtliche Teile des Universal-Maschinenuntergestells, insbesondere Sicherheitseinrichtungen, müssen richtig moniert sein, um einen einwandfreien Betrieb zu sicherzustellen. Kinder müssen von dem Universal-Maschinenuntergestell fern gehalten werden. Bewahren sie das Universal- Maschinenuntergestell sicher vor unbefugten Personen und Kindern auf.

ACHTUNG! u Beim Gebrauch von Elektrowerkzeugen, in Verbindung mit dem Universal-Maschinenuntergestell, sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr die jeweiligen maschinenbezogenen Sicherheitsmaßnahmen zu beachten. u Lesen Sie alle Hinweise des Elektrowerkzeuges, welches Sie montieren und betreiben wollen, bevor Sie dieses Elektrowerkzeug benutzen. u Sicherheitshinweise des montierten Elektrogerätes sind ebenfalls zu beachten. Bewahren Sie diese Sicherheitshinweise gut auf. Beachten Sie alle Sicherheitshinweise. Wenn Sie die Sicherheitshinweise missachten, gefährden Sie sich und andere.

Größe 1000 - 1650 x 580 x 810 - 910 mm Tischhöhe 750 mm Höhe der Verbreiterungen 810 - 910 mm Abstand der Auflagen min. / max 1000 - 1650 mm Max. zulässige Traglast 200 kg Gewicht ca. 13,3 kg

7. Vor Inbetriebnahme

Stellen Sie sicher, dass das Gerät während des Transports nicht beschädigt wurde. Transportschäden müssen unverzüglich dem Spediteur gemeldet werden, der die Lieferung vorgenommen hat. Öffnen Sie die Verpackung und nehmen Sie das Universal- Maschinenuntergestell vorsichtig heraus. Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Universal-Maschinenuntergestell und die Zubehörteile auf Transportschäden. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG! u Vorrichtung und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Aufbau und Bedienung

Das Universal-Maschinenuntergestell ist größtenteils montiert, Sie müssen lediglich die Auflagearme und die Werkstückauflagen wie folgt montieren:

8.1 Universal-Maschinenuntergestell aufstellen (Abb. 3 - 4)

Legen Sie das Universal-Maschinenuntergestell (A) so auf den Boden oder eine Werkbank, dass die Gestellfüße (A.1) nach oben zeigen. Drücken Sie den Federbolzen (M) und klappen Sie die Gestellfüße nach außen. Wenn der Federbolzen (M) in der dafür vorgesehenen Position (L) einrastet, ist der Gestellfuß verriegelt. Wiederholen Sie diesen Vorgang für die verbleibenden Gestellfüße. Stellen Sie das Universal-Maschinenuntergestell auf die Gestellfüße.

8.2 Auflagearme montieren (Abb. 5)

Bringen Sie die Auflagearme (B) am Gestellbett (A) an, indem Sie den Sperrgriff (B.3) zum Entriegeln nach oben ziehen und den Arm zuerst auf der Vorderseite (B.2) des Gestellbettes einhängen. Die Rückseite nach unten auf das Bett ablassen und die Auflagearme durch Drücken des Sperrgriffes (B.3) am Gestellbett fixieren. Die Demontage findet in umgekehrter Reihenfolge statt.

8.3 Werkstückauflagen montieren (Abb. 6 - 7)

Die Werkstückauflage (D) in die Aufnahme (N) des Gestellbettes stecken und über die Sterngriffschrauben (K) fixieren. Die Werkstückauflage lässt sich über die Sterngriffschrauben (J, K) in der Länge und Höhe verstellen. (Abb. 7)

8.4 Befestigen Ihrer Tischmaschine (Abb. 8)

Auf Ihrem Universal-Maschinenuntergestell können verschiedene Tischmaschinen befestigt werden, indem Sie die Auflagearme (B) dem Abstand der Aufnahmebohrungen Ihrer Maschine anpassen. Platzieren Sie Ihre Tischmaschine (z.B. Kappsäge) auf den Auflagearmen (B). Fixieren Sie die Tischmaschine mit je 4 Sechskantschrauben (F/O), 4Scheiben (G), 4 Sicherungsscheiben (H) und 4 Sechskantmuttern (I) an den Auflagearmen. Ziehen Sie die Schrauben nach der Montage fest an. Fixieren Sie die Auflagearme (B) mit der montierten Tischmaschine auf dem Universal-Maschinenuntergestell, wie unter Punkt 8.2 beschrieben. Weist Ihre Maschine unterschiedliche Lochabstände für die Befestigung auf, so verwenden Sie die beiliegenden Querträger (C) als Adapter. (Abb.9-11) Verbinden Sie die Querträger (C) mit den Auflagearmen (B) und sichern diese mit je 4 Sechskantschrauben (E), 4 Scheiben (G), 4Sicherungsscheiben (H) und 4 Sechskantmuttern (I). Platzieren Sie Ihre Tischmaschine auf den Querträgern (C). Fixieren Sie die Tischmaschine mit je 4 Sechskantschrauben (F/O), 4Scheiben (G), 4 Sicherungsscheiben (H) und 4 Sechskantmuttern (I) an den Querträgern (C). Ziehen Sie die Schrauben nach der Montage fest an. Fixieren Sie die Auflagearme mit der montierten Tischmaschine auf dem Universal-Maschinenuntergestell, wie unter Punkt 8.2 beschrieben.

8.5 Verwendung von Werkstückanschlägen (Abb. 12)

Die Werkstückauflagen (D) haben eingebaute Werkstückanschläge (D.2), die beim Sägen mehrerer Hölzer auf die gleiche Länge verwendet werden können. Öffnen Sie die Sterngriffschraube (K) auf der gewünschten Seite des Universal-Maschinengestells und stellen Sie die Höhe der Werkstückauflage (D) so ein, dass sich die Auflagefläche (D.2) auf der selben Höhe wie die Werkstückauflage der Säge befindet. Lösen Sie die Sterngriffschraube (J), um die Werkstückauflage horizontal zu verschieben. Stellen Sie den gewünschten Abstand zwischen Sägeblatt und Anschlagfläche (D.1) ein. Fixieren Sie Ihre Einstellung, in dem Sie die Sterngriffschrauben (J) wieder festziehen. 419124_2210_OS_DE_FR_NL_PL_SK_06.indb 8419124_2210_OS_DE_FR_NL_PL_SK_06.indb 8 2/3/2023 10:10:45 AM2/3/2023 10:10:45 AM9DE/AT/CH

9. Reinigung und Lagerung

ACHTUNG! Vor allen Reinigungs- und Wartungsarbeiten ist das montierte Elektrogerät abzuschalten und der Netzstecker zu ziehen! Verletzungsgefahr!

Halten Sie das Universal-Maschinenuntergestell so staubund schmutzfrei wie möglich. Reiben Sie das Universal-Maschinenuntergestell mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Universal-Maschinenuntergestell direkt nach jeder Benutzung reinigen. Reinigen Sie das Universal-Maschinenuntergestell regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Universal-Maschinenuntergestells angreifen.

ACHTUNG! u Das Universal-Maschinenuntergestell nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren.

ACHTUNG! u Nicht bei laufendem Elektrowerkzeug transportieren. u Ziehen Sie vor dem Transport des Universal-Maschinenuntergestells den Netzstecker des montierten Elektrowerkzeugs! Verletzungsgefahr durch Stromstöße und versehentliches Anlaufen des Elektrowerkzeugs! u Zum Versetzen des Universal-Maschinengestells innerhalb von Räumen kann dieser von 2 Personen durch Anheben am Gestellbett versetzt werden (nicht auf dem Boden ziehen.) u Zum Transport in Fahrzeugen ist das Elektrowerkzeug abzunehmen. u Klappen Sie zum Transport die Gestellfüße ein. u Sorgen Sie beim Transport des Universal-Maschinenuntergestells in Kraftfahrzeugen für eine gute Ladungssicherung.

11. Entsorgung und Wiederverwertung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Product: Das Produkt inkl. Zubehör und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Info-tri (Sortierinformation) folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 419124_2210) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service- Anschrift übersenden.
