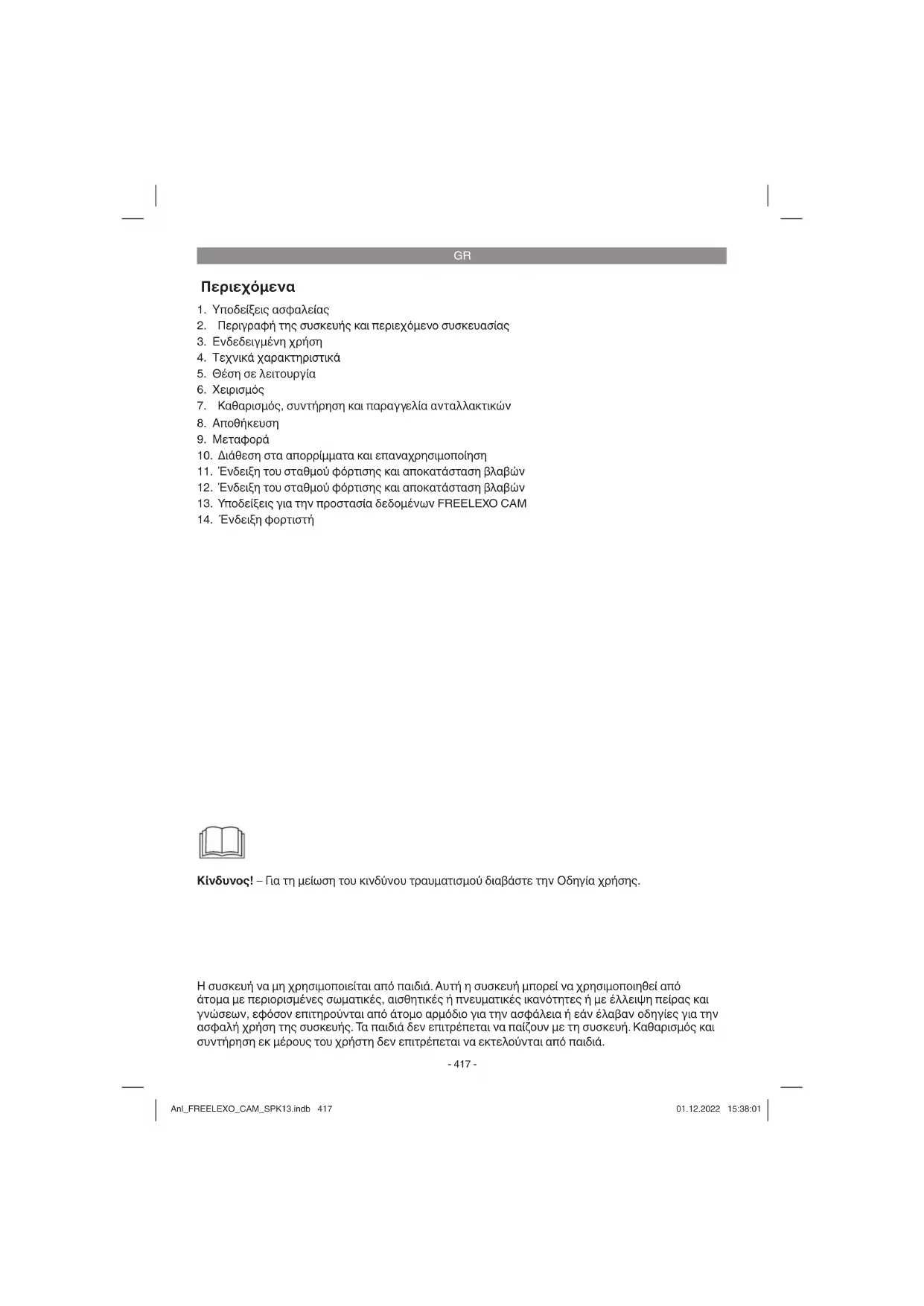

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GECH 3665 Li EINHELL

1. Υποδείξεις ασφαλείας

2. Περιγραφή της συσκευής και περιεχόμενο συσκευασίας

3. Ενδεδειγμένη χρήση

4. Τεχνικά χαρακτηριστικά

5. Θέση σε λειτουργία

7. Καθαρισμός, συντήρηση και παραγγελία ανταλλακτικών

10. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση

11. Ένδειξη του σταθμού φόρτισης και αποκατάσταση βλαβών

12. Ένδειξη του σταθμού φόρτισης και αποκατάσταση βλαβών

13. Υποδείξεις για την προστασία δεδομένων FREELEXO CAM

14. Ένδειξη φορτιστή

Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης. Η συσκευή να μη χρησιμοποιείται από παιδιά. Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από άτομα με περιορισμένες σωματικές, αισθητικές ή πνευματικές ικανότητες ή με έλλειψη πείρας και γνώσεων, εφόσον επιτηρούνται από άτομο αρμόδιο για την ασφάλεια ή εάν έλαβαν οδηγίες για την ασφαλή χρήση της συσκευής. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Καθαρισμός και συντήρηση εκ μέρους του χρήστη δεν επιτρέπεται να εκτελούνται από παιδιά. Anl_FREELEXO_CAM_SPK13.indb 417Anl_FREELEXO_CAM_SPK13.indb 417 01.12.2022 15:38:0101.12.2022 15:38:01GR

Κατά τη χρήση των συσκευών πρέπει, προς αποφυγή τραυματισμών και ζημιών, να τηρούνται και να λαμβάνονται ορισμένα μέτρα ασφαλείας. Διαβάστε για το λόγο αυτό προσεκτικά τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Φυλάξτε τις καλά για να έχετε τις πληροφορίες πάντα στη διάθεσή σας. Εάν παραδώσετε τη συσκευή σε άλλα άτομα, δώστε μαζί και αυτές τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή βλάβες που οφείλονται σε μη τήρηση αυτών των Οδηγιών χρήσης και των Υποδείξεων ασφαλείας.

1. Υποδείξεις ασφαλείας

Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας στο επισυναπτόμενο βιβλιάριο! Προειδοποίηση! Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά αυτής της ηλεκτρικής συσκευής. Σε περίπτωση παραλείψεων κατά την τήρηση των υποδείξεων ασφαλείας μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή σοβαροί τραυματισμοί. Φυλάξτε για μελλοντική χρήση όλες τις Υποδείξεις ασφαλείας και τις οδηγίες. Εξηγήσεις για τα χρησιμοποιούμενα σύμβολα (βλέπε εικ. 13) A. ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Διαβάστε τις οδηγίες χρήσης πριν τη χρήση της μηχανής! B. ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Κατά τη λειτουργία της μηχανής να κρατάτε την απαιτούμενη απόσταση ασφαλείας! C. ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Πριν την εκτέλεση εργασιών στην μηχανή ή πριν ανασηκώσετε τη μηχανή, χειριστείτε το σύστημα φραγής! ΠΡΟΣΟΧΗ – Μην αγγίζετε τα περιστρεφόμενα μαχαίρια! D. ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Μην ανεβαίνετε στη μηχανή! ΠΡΟΣΟΧΗ – Μην αγγίζετε τα περιστρεφόμενα μαχαίρια! E. Κλάση προστασίας ΙΙ (διπλή μόνωση) F. Οι μπαταρίες να φυλάσσονται μόνο σε στεγνούς χώρους και σε θερμοκρασία περιβάλλοντος +10°C - +40°C. Να αποθηκεύετε τις μπαταρίες μόνο σε φορτισμένη κατάσταση (τουλ. 40% φορτισμένη μπαταρία). G. Κλάση προστασίας ΙΙΙ H. Αδρανής ασφάλεια 2 Α

I. Μόνο για χρήση σε στεγνούς χώρους

J. Προειδοποίηση: Για τη φόρτιση της μπαταρίας να χρησιμοποιείτε μόνο το αφαιρούμενο εξάρτημα σύνδεσης με το δίκτυο ΝΤ24/1 /PS24/1 που παραδόθηκε μαζί με αυτή τη συσκευή.

Σε περίπτωση καταιγίδας βγάλτε το φις από την πρίζα και το καλώδιο από τον σταθμό φόρτισης.

2. Περιγραφή της συσκευής και

περιεχόμενο συσκευασίας

2.1 Περιγραφή της συσκευής (εικ. 1/2)

1. Ρομποτική χλοοκοπτική μηχανή

3. Πλήκτρο STOP/πλήκτρο απασφάλισης του

καλύμματος της οθόνης

4. Ρύθμιση ύψους κοπής

7. Κεντρικός διακόπτης

9. Κάλυμμα θήκης μπαταριών

11. Δίσκος μαχαιριού

12. Μπροστινός τροχός

13. Κάλυμμα χειριστηρίου

16. Αισθητήρες απόστασης

19. Σταθμός φόρτισης

19a. Σταθμός φόρτισης με ένδειξη LED 19b. Σταθμός φόρτισης με πείρο φόρτισης

20. Μονάδα σύνδεσης με το ρεύμα (καλώδιο)

23. Γάντζος στερέωσης

24. Καθοδηγητικό καλώδιο

25. Σύνδεση καλωδίου

26. Αναπληρωματικές λάμες

27. Μαγνητική ταινία

28. Χάρακας (αποσπώμενος)

2.2 Περιεχόμενο συσκευασίας και

ξεπακετάρισμα Βάσει της περιγραφής των συμπαραδιδόμενων παρακαλούμε να ελέγξετε την πληρότητα του προϊόντος. Σε περίπτωση ελλείψεων τμημάτων παρακαλούμε να αποτανθείτε εντός 5 εργάσιμων ημερών από την ημερομηνία Anl_FREELEXO_CAM_SPK13.indb 418Anl_FREELEXO_CAM_SPK13.indb 418 01.12.2022 15:38:0101.12.2022 15:38:01GR

αγοράς στο Κέντρο Σέρβις (Service Center) της εταιρείας μας ή στο κατάστημα από το οποίο αγοράσατε τη συσκευή, προσκομίζοντας την ισχύουσα απόδειξη αγοράς. Παρακαλούμε να προσέξετε τον πίνακα εγγύησης στους όρους εγγύησης στο τέλος των οδηγιών.

Ανοίξτε τη συσκευασία και βγάλτε προσεκτικά τη συσκευή.

Απομακρύνετε τα υλικά συσκευασίας καθώς και τα συστήματα προστασίας της συσκευασίας / μεταφοράς (εάν υπάρχουν).

Ελέγξτε εάν είναι πλήρες το περιεχόμενο.

Ελέγξτε τη συσκευή και τα αξεσουάρ για ενδεχόμενες βλάβες μεταφοράς.

Φυλάξτε τη συσκευασία αν γίνεται μέχρι την πάροδο της προθεσμίας της εγγύησης.

H συσκευή και τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, πλαστικές μεμβράνες και μικροαντικείμενα! Υφίσταται κίνδυνος κατάποσης και

Περιεχόμενο συσκευασίας, υλικό συναρμολόγησης και εξαρτήματα (τα εξαρτήματα εν μέρει δεν συμπαραδίδονται): Το περιεχόμενο της συσκευασίας προκύπτει από το επισυναπτόμενο ενημερωτικό φυλλάδιο.

Ρομποτική χλοοκοπτική μηχανή

Μονάδα σύνδεσης με το ρεύμα (καλώδιο)

Βίδες στερέωσης (4 τεμάχια)

Αναπληρωματικές λάμες

Χάρακας (αποσπώμενος)

Πρωτότυπες οδηγίες χρήσης

Υποδείξεις ασφαλείας Απαιτούμενα βοηθητικά μέσα (δεν συμπαραδίδονται)

Αλφάδι (προαιρετικά)

3. Ενδεδειγμένη χρήση

Η ρομποτική χλοοκοπτική μηχανή προορίζεται για ιδιωτική χρήση σε μικρούς ιδιωτικούς κήπους και αποκλειστικά και μόνο για να κοπεί

Η μηχανή να χρησιμοποιείται μόνο για το σκοπό για τον οποίο προορίζεται. Κάθε πέραν τούτου χρήση δεν είναι ενδεδειγμένη. Για ζημιές ή τραυματισμούς παντός είδους που οφείλονται σε μη ενδεδειγμένη χρήση ευθύνεται ο χρήστης / χειριστής και όχι ο κατασκευαστής. Παρακαλούμε να προσέξετε, πως οι συσκευές μας δεν έχουν κατασκευαστεί για επαγγελματική, βιοτεχνική και βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία εγγύηση, εάν η συσκευή χρησιμοποιηθεί σε βιοτεχνίες ή βιομηχανίες ή σε παρόμοιες εργασίες.

4. Τεχνικά χαρακτηριστικά

Τάση ........................................................... 18 V Αριθμός στροφών κινητήρα ...............3400 min

Είδος προστασίας ........................................IPX4 Κλάση προστασίας ...........................................III Βάρος ......................................................8,75 kg Πλάτος κοπής ............................................18 cm Αριθμός λαμών ................................................ 3 Μέγ. ανηφορική πορεία ............................. 25 % Στάθμη ηχητικής πίεσης L

............... 46 dB (A) Αβεβαιότητα K ..........................................2,3 dB Στάθμη ακουστικής ισχύος L

: .......... 57 dB (A) Αβεβαιότητα K ..........................................2,3 dB Ρύθμιση ύψους κοπής ............................ 20-60 mm χωρίς διαβαθμίσεις Αντένα κυρίου καλωδίου Ζώνη συχνοτήτων λειτουργίας: ..... 0-148,5 KHz Μέγιστη ισχύς εκπομπής: ............67,05 dBuA/m Τροφοδοτικό: Τάση εισόδου: ...................100-240 V ~ 50/60 Hz Τάση εξόδου: .........................................24 V d.c. Ρεύμα εξόδου: ............................................1,5 A Κλάση προστασίας: .....................................II /

Προειδοποίηση! Αυτή η συσκευή δημιουργεί κατά τη λειτουργία ένα ηλεκτρομαγνητικό πεδίο. Αυτό το πεδίο δεν αποκλείεται υπό ορισμένες συνθήκες να επηρεάσει τη λειτουργία, ενεργητικά ή παθητικά ιατρικών εμφυτευμάτων. Προς αποφυγή του κινδύνου σοβαρών ή και θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλευθούν τον γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν χειριστούν τη

5. Θέση σε λειτουργία

Διαβάστε όλο το κείμενο των οδηγιών χρήσης πριν αρχίσετε με την εγκατάσταση της ρομποτικής χλοοκοπτικής μηχανής. Η ποιότητα της εγκατάστασης επηρεάζει άμεσα το αποτέλεσμα κοπής της χλόης.

5.1 Μέθοδος λειτουργίας

Να ακολουθείτε προσεκτικά τις οδηγίες χρήσης για εξασφάλιση σωστής και ασφαλούς εργασίας με τη ρομποτική χλοοκοπτική μηχανή. Η ρομποτική χλοοκοπτική μηχανή επιλέγει την κατεύθυνσή της τυχαία. Η χλόη του κήπου κόβεται πλήρως επειδή η ρομποτική χλοοκοπτική μηχαή έχει πρόσβαση σε όλα τα σημεία που δεν εξαιρούνται με οριοθέτηση και εμπόδια. Όταν η ρομποτική χλοοκοπτική μηχανή διαπιστώσεις πως έφτασε σε όριο του γκαζόν ή όταν αναγνωρίσει ένα εμπόδιο, αλλάζει κατεύθυνση και κόβει τυχαία σε άλλη κατεύθυνση. Μέσω του συστήματος των αισθητήρων η ρομποτική χλοοκοπτική μηχανή αναγνωρίζει εμπόδια αλλά και την επιφάνεια του γκαζόν όπου μπορεί να κινηθεί ελεύθερα. Η ρομποτική χλοοκοπτική μηχανή διαθέτει μία μονάδα κάμερας πουδημιουργεί και επεξεργάζεται φωτογραφίες της επιφάνειας που βρίσκεται μπροστά της. Η επιφάνεια που βρίσκεται μπροστά της εξετάζεται και ελέγχεται για να διαπιστωθεί εάν πρόκειται για επιφάνεια που πρέπει να κοπεί ή για όριο του γκαζόν ή για εμπόδιο. Όσο διάστημα γίνεται η εκτίμηση της επιφάνειας, η ρομποτική χλοοκοπτική μηχανή κινείται με ενεργοποιημένο μηχανισμό κοπής προς τα ίσια. Όταν εκτιμηθεί η επιφάνεια ως όριο του γκαζόν ή ως εμπόδιο, σταματάει η ρομποτική χλοοκοπτική μηχανή, ελέγχει και πάλι την επιφάνεια και αρχίζει να κόβει σε τυχαία κατεύθυνση. Η επιφάνεια που προορίζεται για κοπή του γκαζόν πρέπει να ελεγχθεί προσεκτικά και να προσαρμοστεί ανάλογα, ώστε η ρομποτική χλοοκοπτική μηχανή να έχει αρκετό χώρο για να αναγνωρίζει πού λήγει η επιφάνεια για κοπή του γκαζόν. Τα όρια πρέπει να είναι ξεκάθαρα ώστε να μπορεί η ρομποτική χλοοκοπτική μηχανή να τα αναγνωρίσει με σιγουριά στο διάστημα που της δίνεται για να αντιδράσει. Το τοποθετημένο κύριο καλώδιο (24) προορίζεται για το ακριβές παρκάρισμα της μηχανής στον σταθμό φόρτισης (19) και δεν αποτελεί όριο κατά τη διάρκεια της κοπής του γκαζόν. Η ρομποτική χλοοκοπτική μηχανή πρέπει για τον λόγο αυτό να βρίσκεται σε επιφάνεια γκαζόν με ευκρινή οπτικά και φυσικά όρια. Για να μπορεί η ρομποτική χλοοκοπτική μηχανή να βρει το κύριο καλώδιο (24) και κατόπιν τον σταθμό φόρτισης (19) πρέπει να βρίσκεται κατά την έναρξη της διαδικασάις κοπής του γκαζόν στον σταθμό φόρτισης (19). Μέσω ενός συστήματος δορυφορικής πλοήγησης (GNSS) διαπιστώνει τη θέση του σταθμού φόρτισης (19). Εάν αλλαχθεί η θέση του σταθμού φόρτισης (19) πρέπει οπωσδήποτε να επανατοποθετηθεί η ρομποτική χλοοκοπτική μηχανή στον σταθμό φόρτισης (19) για να βαθμονομηθεί. Εξασφαλίστε πως δεν εμποδίζει καμία φραγή ή καμία σκεπή τη δυνατότητα διαπίστωσης της θέσης. Να αποφεύγετε να βρίσκεται ο σταθμός φόρτισης (19) κοντά σε ψηλά κτίρια. Ενδεχομένως δεν υπάρχει καλό σήμα και έτσι δεν καθίσταται δυνατή η βαθμονόμηση. Εάν δεν είναι αρκετά φορτισμένη η ρομποτική χλοοκοπτική μηχανή , επιστρέφει στον σταθμό φόρτισης (19). Με τη βοήθεια του συστήματος δορυφορικής πλοήγησης (GNSS) η ρομποτική χλοοκοπτική μηχανή εξακριβώνει την απόσταση προς τον σταθμό φόρτισης (19) και τον αναζητάει. Εάν στον δρόμο προς τα εκεί η ρομποτική χλοοκοπτική μηχανή πέσει σε όριο του κήπου ή σε εμπόδιο, αποθηκεύει την θέση της και κάνει χαρτογράφηση της επιφάνειας κοπής του γκαζόν. Έτσι η ρομποτική χλοοκοπτική μηχανή βρίσκει σε περίπτωση επανειλημμένης χρήσης πιο γρήγορα τον τρόπο επιστροφής της στον σταθμό φόρτισης (19). Όταν φτάσει στο κύριο καλώδιο (24) η ρομποτική χλοοκοπτική μηχανή με τη βοήθεια Anl_FREELEXO_CAM_SPK13.indb 420Anl_FREELEXO_CAM_SPK13.indb 420 01.12.2022 15:38:0201.12.2022 15:38:02GR

των αισθητήρων αναγνώρισης του σύρματος οριοθέτησης πηγαίνει στον σταθμό φόρτισης (19). Ανάλογα με το μέγεθος του κήπου και τις δυσκολίες που υπάρχουν μπορεί η διαδικασία αυτή να διαρκέσει μερικά λεπτά. Μέσω του συστήματος δορυφορικής πλοήγησης (GNSS) μπορεί να ζητηθεί η πληροφορία ακριβούς ανατολής και δύσης του ήλιου. Για άψογη λειτουργία της ρομποτικής χλοοκοπτικής μηχανής απαιτείται οπωσδήποτε επαρκές φως της ημέρας. Να ελέγχετε τακτικά τον φακό της μονάδας της κάμερας (15) για ενδεχόμενες ακαθαρσίες.

Η ρομποτική χλοοκοπτική μηχανή είναι εξοπλισμένη με περισσότερους αισθητήρες ασφαλείας. Μέσω των αισθητήρων μπορεί η ρομποτική χλοοκοπτική μηχανή να κινηθεί στην επιφάνεια που πρέπει να κοπεί.

Αισθητήρας ανύψωσης: Εάν η ρομποτική χλοοκοπτική μηχανή ανασηκωθεί από πίσω κατά περισσότερο από 30° από το έδαφος ή εάν ένας μπροστινός τροχός (12) χάσει την επαφή του με το έδαφος, σταματάει αμέσως και η ρομποτική μηχανή και η περιστροφή των λαμών (10).

Αισθητήρας κλίσης: Εάν δημιουργηθεί μεγάλη κλίση προς μία κατεύθυνση, σταματάει αμέσως και η ρομποτική μηχανή και η περιστροφή των λαμών (10).

Αισθητήρας εμποδίων: Η ρομποτική χλοοκοπτική μηχανή αναγνωρίζει τα εμπόδια στον δρόμο της. Εάν συγκρουσθεί η ρομποτική χλοοκοπτική μηχανή με ένα εμπόδιο, σταματάει άμεσα η ρομποτική μηχανή και η περιστροφή των λαμών και κάνει όπισθεν αποφεύγοντας το

Μονάδα κάμερας: Η ρομποτική χλοοκοπτική μηχανή διαθέτει μία μονάδα κάμερας (15) που αναλύει την επιφάνεια για κοπή που βρίσκεται μπροστά της (περ. 1m2). Η κάμερα είναι πάντα στραμμένη προς το έδαφος και αναγνωρίζει και προβάλλει αντικείμενα μέχρι μέγιστου ύψους 50 cm. Οι εικόνες αποθηκεύονται μόνο τοπικά και προσωρινά στη ρομποτική χλοοκοπτική μηχανή και υπεργράφονται συνεχώς. Η ρομποτική χλοοκοπτική μηχανή αναγνωρίζει εμπόδια και το πεδίο εργασίας, όπου δεν υπάρχει γκαζόν. Όταν η ρομποτική χλοοκοπτική μηχανή διαπιστώσει εμπόδιο ή σημείο χωρίς γκαζόν, ελέγχει και πάλι την επιφάνεια και αρχίζει να κόβει σε τυχαία κατεύθυνση. Λόγω της μονάδας της κάμερας δεν είναι δυνατόν να λειτουργήσει η ρομποτική χλοοκοπτική μηχανή στο σούρουπο ή τη νύχτα. Η ώρες εργασίας να είναι στο διάστημα της ημέρας για να μπορεί η ρομποτική χλοοκοπτική μηχανή να εργασθεί σωστά. Έτσι προστατεύονται και τα ζώα που κινούνται κατά το σούρουπο. όπως π.χ. σκατζόχοιροι.

Αισθητήρες απόστασης: Η ρομποτική χλοοκοπτική μηχανή διαθέτει αιθητήρες απόστασης (16) με τους οποίους ανιχνεύει εμπόδια που βρίσκονται στον δρόμο της. Εάν η ρομποτική χλοοκοπτική μηχανή συναντήσει εμπόδιο, σταματάει, , ελέγχει και πάλι την επιφάνεια και αρχίζει να κόβει σε τυχαία κατεύθυνση.

Αισθητήρας μαγνητικής ταινίας: Η ρομποτική χλοοκοπτική μηχανή διαθέτει έναν αισθητήρα μαγνητικής ταινίας και αναγνωρίζει μία μαγνητική ταινία (27) στο έδαφος. Εάν συναντήσει μάι μαγνητική ταινία, σταματάει και αρχίζει να κόβει σε τυχαία κατεύθυνση. Η μαγνητική ταινία εξυπηρετεί ως εικονικό όριο και έτσι μπορούν να δημιουργηθούν τμήματα του κήπου, στα οποία δεν χρειάζεται να κόψει η ρομποτική χλοοκοπτική μηχανή.

Αιθητήρας βροχής: Η ρομποτική χλοοκοπτική μηχανή είναι εξοπλισμένη με έναν αισθητήρα βρχής (5) για να εμποδίσει τη λειτουργία της στη βροχή. Η ρομποτική χλοοκοπτική μηχανή επιστρέφει στον σταθμό φόρτισης (19) όταν αναγνωρίσει βροχή και φορτίζεται πλήρως. Αφού στεγνώσει πάλι ο αισθητήρας βροχής (5), αρχίζει πάλι να λειτουργεί εφόσον βρίσκεται ακόμη σε ενεργό χρόνο εργασίας. Εάν ενεργοποιήθηκε ο αισθητήρας βροχής (5), ανάβει το LED του αισθητήρα βρχοής (53). Μην βραχυκυκλώνετε τους δύο μεταλλικούς αισθητήρες με μέταλλο ή με άλλο αγώγιμο υλικό. Με τον τρόπο αυτό θα επηρεάσετε την σωστή λειτουργία της ρομποτικής χλοοκοπτικής μηχανής.

Σύστημα δορυφορικής πλοήγησης (GNSS): Η ρομποτική χλοοκοπτική μηχανή προσδιορίζει τη θέση της και τη θέση του σταθμού φόρτισης (19) μέσω ενός συστήματος δορυφορικής πλοήγησης (GNSS). Έτσι η ρομποτική χλοοκοπτική Anl_FREELEXO_CAM_SPK13.indb 421Anl_FREELEXO_CAM_SPK13.indb 421 01.12.2022 15:38:0201.12.2022 15:38:02GR

μηχανή βρίσκει πάλι τον δρόμο επιστροφής στον σταθμό φόρτισης (19). Μέσω του συστήματος δορυφορικής πλοήγησης (GNSS) μπορεί η ρομποτική χλοοκοπτική μηχανή να προσδιορίζει την τοπική ώρα ανατολής και δύσης του ήλιου Κι έτσι η ρομποτική χλοοκοπτική μηχανή δεν μπορεί να λειτουργήσει το σούρουπο και τη νύχτα. Έτσι η ρομποτική χλοοκοπτική μηχανή μπορεί να λειτουργήσει άζψογα με τν μονάδα κάμερας (15). Με το σύστημα GNSS η ρομποτική χλοοκοπτική μηχανή μπορεί να προσδιορίσει ανά πάσα στιγμή την απόσταση προς τον σταθμό φόρτισης (19). Η ρομποτική χλοοκοπτική μηχανή επιτρέπεται να απομακρυνθεί το ανώτερο 1000 m από τον σταθμό φόρτισης (19), διαφορετικά ανάβει με κίτρινο φως το LED του συστήματος GNSS (54) και η ρομποτική χλοοκοπτική μηχανή δεν μπορεί να λειτουργήσει με τον τρόπο λειτουργίας κοπής των κύριων επιφανειών. Για τη λειτουργία στον τρόπο λειτουργίας σε δευτερεύουσες επιφάνειες δεν παίζει ρόλο η απόσταση προς τον σταθμό φόρτισης (19).

Σε περίπτωση ύψους του γκαζόν άνω των 60 mm πρέπει να κοπεί το γκαζόν για να μην επιβαρυνθεί υπερβολικά ο κινητήρας και να μειωθεί η απόδοση. Χρησιμοποιήστε για το κόψιμο του γκαζόν ένα κοινό χλοοκοπτικό. Αφαιρέστε όλα τα ξένα αντικείμενα από το γκαζόν που θα μπορούσαν να υποστούν βλάβη ή να επιφέρουν βλάβη στην ρομποτική χλοοκοπτική μηχανή. Ελέγξτε το πεδίο κοπής του γκαζόν και τα όριά του καθώς και τα σημεία που δεν πρέπει να κοπούν. Στα επόμενα κεφάλαι αυτών των οδηγιών χρήσης θα βρείτε πληροφορίες για την οριοθέτηση και προστασία ορισμένων σημείων. Μερικά εμπόδια μπορούν να αναγνωριστούν εγκαίρως από την ρομποτική χλοοκοπτική μηχανή και δεν χρειάζεται να προστατευτούν με

Να έχετε κοντά σας τα ακόλουθα εργαλεία: Σφυρί, τανάλια, πένσα και αλφάδι (προαιρετικά).

5.3.1 Υπολογισμός της ανωφερικής κλίσης

Η ρομποτική χλοοκοπτική μηχανή μπορεί να λειτουργήσει σε ανωφερικές κλίσεις μέχρι 25%. Για τον λόγο αυτό να αποφεύγετε μεγαλύτερες κλίσεις. Η κλίση διαπιστώνεται με το ύψος που ξεπεράστηκε στην όλη απόσταση (εικ. 3a). Παράδειγμα: a/b = 25 cm/100 cm = 25 %

5.3.2 Τοποθέτηση της μπαταρίας

Για τη λειτουργία της ρομποτικής χλοοκοπτικής μηχανής χρειάζεται μία μπαταρία (Α) της σειράς Power-X-Charge. Προσοχή: Ανάλογα με το μοντέλο μπορεί η μπαταρία (Α) να μη συμπαραδίδεται μαζί με την ρομποτική χλοοκοπτική μηχανή. Ανοίξτε το κάλυμμα της θήκης της μπαταρίας (9). Πιέστε το πλήκτρο ασφάλισης (Α) της μπαταρίας και σπρώξτε τα μπαταρία (Α) στην για αυτή προβλεπόμενη υποδοχή. Κλείστε το κάλυμμα της θήκης της μπαταρίας (9) και προσέξτε να κουμπώσει σωστά (εικ. 3b). Για την αφαίρεση της μπαταρίας (Α) ανοίξτε το κάλυμμα της θήκης της μπαταρίας (9). Πιέστε το πλήκτρο της μπαταρίας (Α) και αφαιρέστε τη μπαταρία (Α).

5.4 Σταθμός φόρτισης

5.4.1 Θέση του σταθμού φόρτισης

Εξακριβώστε πρώτα την καλύτερη θέση για τον σταθμό φόρτισης (19). Χρειάζεται μία εξωτερική πρίζα με συνεχή παροχή ρεύματος, έτσι ώστε να λειτουργεί πάντα η ρομποτική χλοοκοπτική μηχανή. Ο σταθμός φόρτισης (19) πρέπει να τοποθετηθεί σε λεία επιφάνεια στο ύψος του χλοοτάπητα. Προσέξτε το σημείο αυτό να είναι επίπεδο και στεγνό. Toποθετήστε τον σταθμό φόρτισης (19) ατην άκρη ΄της επιφάνειας κοπής του γκαζόν. Προσέξτε το καλώδιο του σταθμού φόρτισης (19) να μην τοποθετείται στην επιφάνεια της κοπής του γκαζόν ή να τοποθετηθεί μέσα στο έδαφος ώστε να μην υποστεί βλάβη από την ρομποτική χλοοκοπτική

Τοποθετήστε τον σταθμό φόρτισης (19) με το καθοδηγητικό καλώδιο (24) σε μέρος καλά προσβάσιμο από όλες τις πλευρές και σε ελεύθερη επιφάνεια χωρίς εμπόδια. Μη τοποθετείτε τον σταθμό φόρτισης (19) σε όχι εύκολα προσβάσιμες γωνίες ή σε σημεία στα οποία φτάνει κανείς μέσα από στενές προσβάσεις. Η μέγιστη απόσταση από τον σταθμό φόρτισης (19) σε όριο του γκαζόν να μην υπερβάινει τα 1000 m. Αυτό βοηθαέι στην ασφάλεια κατά κλοπής. Σε περίπτωση μεγαλύτερων αποστάσεων ανάβει με κίτρινο φως LED το σύστημα GNSS (54) και η ρομποτική χλοοκοπτική μηχανήδεν μπορεί να λειτουργήσει στο είδος κύριας λιτουργίας. Γι α τη λειτουργία στον τρόπο λειτουργίας σε δευτερεύουσες επιφάνειες δεν παίζει ρόλο η απόσταση προς τον σταθμό φόρτισης (19). Συνιστάται μέγιστη απόσταση του ορίου του γκαζόν προς τον σταθμό φόρτισης (19) όχι πάνω από 50 m, ώστε Anl_FREELEXO_CAM_SPK13.indb 422Anl_FREELEXO_CAM_SPK13.indb 422 01.12.2022 15:38:0301.12.2022 15:38:03GR

να εξασφαλίζεται αποτελεσματική και αυτόματη λειτουργία. Όταν είναι μεγαλύτερη η απόσταση προς τον σταθμό φόρτισης (19) δεν αποκλείεται η υπόλοιπη δυναμικότητα της μπαταρίας να μην αρκεί για την επιστροφή της ρομποτικής χλοοκοπτικής μηχανής στον σταθμό φόρτισης (19). Σε περίπτωση μεγαλύτερων επιφανειών να χρησιμοποιείτε μπαταρία μεγαλύτερης χωρητικότητας. Επιλέξτε μία θέση στη σκιά, επειδή

φορτίζεται καλύτερα σε δροσερότερο περιβάλλον. Το ύψος κτιρίων ή δέντρων μπορεί να μειώσει την ισχύ του σήματος GNSS και η ρομποτική χλοοκοπτική μηχανή να μην μπορεί να επιστρέψει στον σταθμό φόρτισης (19). Γι α τον λόγο αυτόν να τηρείτε ανάλογη απόσταση προς ψηλά κτίρια ή δέντρα και να προσέχετε να βρίσκεται ο σταθμό φόρτισης (19) στο ύπαιθρο. Επίσης να προσέχετε να τοποθετείται το καθοδηγητικό καλώδιο (24) τουλ. 1 m μπροστά από τον σταθμό φόρτισης (19) και τουλ. 0,5 m πίσω από το νσταθμό φόρτισης (19) (εικ. 4a). Στροφές ακριβώς μπροστά από τον σταθμό φόρτισης (19) μπορεί να δυσκολέψουν το παρκάρισμα για φόρτιση.

5.4.2 Εντοπισμός του σταθμού φόρτισης

Όταν η μπαταρία είναι κενή, η ρομποτική χλοοκοπτική μηχανή επιστρέφει στον σταθμό φόρτισης (19) αναζητώντας το καθοδηγητικό καλώδιο (24). Η ρομποτική χλοοκοπτική μηχανή συγκρίνει με τη βοήθεια του συστήματος GNSS σε τακτικά διαστήματα την πραγματική της θέση με την βαθμονομημένη θέση του σταθμού φόρτισης. Η ρομποτική χλοοκοπτική μηχανή κινείται προς τον σταθμό φόρτισης (24) και αναζητά σε περισσότερα βήματα το καθοδηγητικό καλώδιο (24). Η ρομποτική χλοοκοπτική μηχανή σταματάει πολλές φορές και κινείται ενδεχομένως προς άλλη κατεύθυνση για να φτάσει στο καθοδηγητικό καλώδιο (24). Όταν η ρομποτική χλοοκοπτική μηχανή φτάσει κοντά στο καθοδηγητικό καλώδιο (24) αρχίζει με τη βοήθεια περιστροφικών κινήσεων και με την ισχύ σήματος του καθοδηγητικού καλωδίου (24) να ανιχνεύει τη θέση του. Εάν η ρομποτική χλοοκοπτική μηχανή συναντήσει κατά τη διάρκεια της εργασίας ένα εμπόδιο ή όριο του γκαζόν, αποθηκεύει στη μνήμη τη θέση αυτή. Δημιουργείται έτσι χαρτογράφηση που βοηθάει τη ρομποτική χλοοκοπτική μηχανή να βρει ταχύτερα τον σταθμό φόρτισης (19). Όταν η ρομποτική χλοοκοπτική μηχανή φτάσει το καθοδηγητικό καλώδιο (24), το ακολουθεί μέχρι τον σταθμό φόρτισης (19). Προσέξτε για αυτόν τον λόγο να τοποθετείτε τον σταθμό φόρτισης (19) σωστά (εικ. 4a).

5.4.3 Σύνδεση του σταθμού φόρτισης με τη

μονάδα σύνδεσης με το ρεύμα

1. Προτού συνδέσετε τον σταθμό φόρτισης

(19) με την παροχή ρεύματος, σιγουρευτείτε πως η τάση του δικτύου είναι 100-240 V σε 50/60 Hz.

2. Συνδέστε την μονάδα σύνδεσης με

το ρεύμα (20) απευθείας με πρίζα. Μη χρησιμοποιήσετε το καλώδιο για οτιδήποτε

3. Μη χρησιμοποιείτε ελαττωματική μονάδα

σύνδεσης με το ρεύμα (20). Σε περίπτωση βλάβης σε καλώδια ή στη μονάδα σύνδεσης με το ρεύμα (20) επικοινωνήστε αμέσως με εξουσιοδοτημένο συνεργείο για αντικατάσταση.

4. Μη φορτίζετε τη ρομποτική χλοοκοπτική

μηχανή σε υγρό περιβάλλον. Μη φορτίζετε τη ρομποτική χλοοκοπτική μηχανή σε θερμοκρασίες άνω των 40°C ή κάτω των 5°C.

5. Να κρατάτε τη ρομποτική χλοοκοπτική

μηχανή και τη μονάδα σύνδεσης με το ρεύμα (20) μακριά από νερό, πηγές θερμότητας και χημικές ουσίες. Προς αποφυγή βλαβών να κρατάτε το καλώδιο της μονάδας σύνδεσης με το ρεύμα (20) μακριά από αιχμηρές άκρες.

6. Συνδέστε τη μονάδα σύνδεσης με το ρεύμα

(20) με τον σταθμό φόρτισης (19) (εικ, 4b).

7. Τοποθετήστε την ρομποτική χλοοκοπτική

μηχανή με ενεργοποιημένο τον κεντρικό διακόπτη (7) και με τη μπαταρία στον σταθμό φόρτισης (19) και φορτίστε την πριν την πρώτη χρήση.

5.4.4 Πληροφορίες για την διαδικασία

Η ρομποτική χλοοκοπτική μηχανή επιστρέφει στον σταθμό φόρτισης (19) στις ακόλουθες περιστάσεις:

Την στέλνετε με το χέρι πίσω.

Η στάθμη της μπαταρίας πέφτει κάτω από 30%.

Η καθημερινή εργασία τελείωσε.

Ενεργοποιήθηκε ο αισθητήρας βροχής.

Υπερθέρμανσης της ρομποτικής χλοοκοπτικής μηχανής.

Αρχίζει να σουρουπώνει και έτσι η κάμερα δεν μπορεί να εργαστεί σωστά. Anl_FREELEXO_CAM_SPK13.indb 423Anl_FREELEXO_CAM_SPK13.indb 423 01.12.2022 15:38:0301.12.2022 15:38:03GR

Η ρομποτική χλοοκοπτική μηχανή ψάχνει το καθοδηγητικό καλώδιο (24) και κινείται μετά αυτόνομα και αριστερόστροφα πλάι στο καθοδηγητικό καλώδιο (24) προς τον σταθμό φόρτισης (19). Κατά τη διάρκεια της φόρτισης της μπαταρίας αναβοσβήνει το LED της μπαταρίας (55) της ρομποτικής χλοοκοπτικής μηχανής με πράσινο φως. Όταν φορτιστεί πλήρως η μπαταρία το LED της μπαταρίας (55) και το LED της ένδειξης (19a) στον σταθμό φόρτισης ανάβουν με πράσινο φως. Μετά την πλήρη φόρτιση συνεχίζει η ρομποτική χλοοκοπτική μηχανή την εργασία της ή παραμένει μέχρι το επόμενο χρονικό διάστημα λειτουργίας στο σταθμό φόρτισης (19). Εάν κατά την επιστροφή στον σταθμό φόρτισης (19) υπάρξει ένα εμπόδιο στο καθοδηγητικό σύρμα (24), η ρομποτική χλοοκοπτική μηχανή παραμένει μετά από περισσότερες προσπάθειες μπροστά στο εμπόδιο και δεν μπορεί να επιστρέψει στον σταθμό φόρτισης (19). Απομακρύνετε όλα τα εμπόδια στο καθοδηγητικό καλώδιο (24). Εάν η θερμοκρασία της μπαταρίας υπερβεί τους 45° C διακόπτεται η λειτουργία φόρτισης προς αποφυγή βλάβης στη μπαταρία. Αφού μειωθεί πάλι η θερμοκρασία, συνεχίζεται αυτόματα η διαδικασία φόρτισης. Εάν η θερμοκρασίας της μετάδοσης κίνησης της ρομποτικής χλοοκοπτικής μηχανής υπερβεί τους 65° C, η ρομποτική χλοοκοπτική μηχανή επιστρέφει στον σταθμό φόρτισης (19). Αφού μειωθεί πάλι η θερμοκρασία, συνεχίζεται η λειτουργία σύμφωνα με τις ρυθμίσεις. Εάν αδειάσει η μπαταρία πριν επιστρέψει η ρομποτική χλοοκοπτική μηχανή στον σταθμό φόρτισης (19), τότε δεν είναι πλέον δυνατή η εκκίνησή της. Φέρτε τη ρομποτική χλοοκοπτική μηχανή πίσω στον σταθμό φόρτισης (19) και αφήστε τον κεντρικό διακόπτη (7) ενεργοποιημένο. Η ρομποτική χλοοκοπτική μηχανή φορτίζεται αυτόματα.

5.5 Καθοδηγητικό καλώδιο

ΠΡΟΣΟΧΉ! Στην εγγύηση δεν περιλαμβάνονται το ενδεχομένως κομμένο καθοδηγητικό καλώδιο και οι παρεπόμενες βλάβες!

5.5.1 Μετατόπιση του καθοδηγητικού

Το καθοδηγητικό καλώδιο (24) μπορεί να τοποθετηθεί πάνω ή και μέσα στο έδαφος. Εάν το έδαφος είναι σκληρό ή στεγνό μπορεί να σπάσουν τα άγκιστρα στερέωσης (23) κατά την τοποθέτησή τους. Πριν την τοποθέτηση του καθοδηγητικού καλωδίου (24) ποτίστε το γκαζόν σε περίπτωση που το έδαφος είναι πολύ στεγνό.

Εγκατάσταση στο έδαφος Τοποθετήστε το καθοδηγητικό καλώδια (24) καλά μέσα στο έδαφος και στερεώστε το με τα συμπαραδιδόμενα άγκιστρα στερέωσης (23). Την θέση του καθοδηγητικού καλωδίου (24) μπορείτε να την προσαρμόσετε στις πρώτες εβδομάδες της χρήσης της ρομποτικής χλοοκοπτικής μηχανής. Μετά από λίγο χρονικό διάστημα η χλόη μεγαλώνει και το καθπδηγητικό καλώδιο (24) δεν φαίνεται πλέον. Τοποθετήστε το καθοδηγητικό καλώδιο (24) με μέγιστη απόσταση 1 m μεταξύ των αγκίστρων στερέωσης. Να αποφεύγετε το να μην ακουμπάει το καθοδηγητικό καλώδιο (24) στο έδαφος. Σιγουρευτείτε πως το καθοδηγητικό καλώδιο (24) δεν μπορεί να κοπεί από τη ρομποτική χλοοκοπτική μηχανή. Η ρομποτική χλοοκοπτική μηχανή κατά τη διάρκεια της κοπής του γκαζόν θα περάσει επάνω από το καθοδηγητικό καλώδιο με ενεργοποιημένο μηχανισμό

Εγκατάσταση μέσα στο έδαφος Σκάψτε και τοποθετήστε το καθοδηγητικό καλώδιο (24) μέχρι 5 cm στο βάθος. Με τον τρόπο αυτό δεν μπορεί να κοπεί το καθοδηγητικό καλώδιο (24) για παράδειγμα όταν σκάψετε το έδαφος για αερισμό του.

Επειδή το καθοδηγητικό καλώδιο (24) δεν τοποθετείται πάντα στο όριο του γκαζόν, πρέπει να θυμάστε την ακριβή θέση του καθοδηγητικού καλωδίου (24) για να μην το χαλάσετε σε μελλοντικές εργασίες κήπου. Μπορείτε να κάνετε ένα σκίτσο ή να βγάλετε φωτογραφίες της τοποθέτησης. Εάν δεν τοποθετήθηκε το καθοδηγητικό καλώδιο (24) στο έδαφος, πρέπει να προσέχετε όταν κάνετε εργασίες αερισμού του γκαζόν στην περιοχή του καθοδηγητικού καλωδίου (24) για να αποφύγετε πρόκληση

5.5.2 Εγκατάσταση γραμμής αναζήτησης

Το καθοδηγητικό καλώδιο (24) δημιουργεί μία γραμμή αναζήτησης, χάρη στην οποία η ρομποτική χλοοκοπτική μηχανή μπορεί να επιστρέψει στον σταθμό φόρτισης (19).

Το καθοδηγητικό καλώδιο (24) να τοποθετηθεί τουλ. 1 m μπροστά από τον Anl_FREELEXO_CAM_SPK13.indb 424Anl_FREELEXO_CAM_SPK13.indb 424 01.12.2022 15:38:0301.12.2022 15:38:03GR

σταθμό φόρτισης (19) και τουλ. 0,5 m πίσω από τον σταθμό φόρτισης (19) (εικ. 4a). Στροφές ακριβώς μπροστά από τον σταθμό φόρτισης (19) μπορεί να δυσκολέψουν το παρκάρισμα για φόρτιση.

Η ελάχιστη επιφάνεια που περιλαμβάνει το καθπδηγητικό καλώδιο (24) να είναι τουλ. 5 m2 (εικ. 4a). Συνιστάται να χρησιμοποιήσετε το συνολικό μήκος του καθοδηγητικού καλωδίου (24) και να το τοποθετήσετε εάν γίνεται σε τετράγωνο σχήμα. Η γραμμή αναζήτησης να ευθυγραμμιστεί έτσι ώστε η ρομποτική χλοοκοπτική μηχανή να μπορεί να επιστρέψει στον σταθμό φόρτισης (19) από κάθε σημείο του κήπου.

Η απόσταση μεταξύ των καλωδίων (24) να είναι τουλ. 0,8 m (εικ. 4a).

Να μη διασταυρώνεται το καθοδηγητικό καλώδιο (24).

Προσέξτε να μην βρίσκονται εμπόδια πάνω στο καθοδηγητικό καλώδιο (24).

Προσέξτε αριστερά και δεξιά από το καθοδηγητικό καλώδιο (24) και σε απόσταση περ. 30 cm να μην υπάρχουν εμπόδια (εικ. 4c). Να τηρείτε απόσταση προς το όριο του κήπου και προς ψηλές πέτρες. Εάν η διαδρομή είναι πάνω στο γκαζόν, τότε μπορείτε να τοποθετήσετε το καθοδηγητικό καλώδιο (24) χωρίς απόσταση προς την επιφάνεια του γκαζόν.

5.6 Σύνδεση του σταθμού φόρτισης

Τελειώστε πρώτα με την τοποθέτηση όλου του καθοδηγητικού καλωδίου (24) προτού το συνδέσετε με τον σταθμό φόρτισης. Μονώστε το καθοδηγητικό καλώδιο (24) στα άκρα για να συνδεθεί με τον σταθμό φόρτισης (19) σε μήκος περίπου 10 έως 15 mm με την κατάλληλη πένσα. Βγάλτε το φις από την πρίζα πριν συνδέσετε το καθοδηγητικό καλώδιο (24) με τον σταθμό φόρτισης (19). Το καθοδηγητικό καλώδιο (24) που τοποθετήθηκε στην μπροστινή πλευρά του σταθμού φόρτισης (19) να τοποθετηθεί με στηρίγματα καλωδίου στην κάτω πλευρά του σταθμού φόρτισης (19) προς τα πίσω. Ελέγξτε εάν αυτό το άκρο είναι καλά στερεωμένο στον σταθμό φόρτισης (19) και συνδέεται με την αριστερή μαύρη σύνδεση. Περάστε μετά την τοποθέτηση του καθοδηγητικού καλωδίου (24) το ελεύθερο άκρο έσα από την τρύπα και συνδέστε το με την δεξιά κόκκινη σύνδεση (εικ. 4d). Προσοχή! Να μη διασταυρώνεται το καθοδηγητικό καλώδιο (24)! Κατόπιν δημιουργήστε τη σύνδεση με την παροχή του ρεύματος. Η ένδειξη LED (19a) στον σταθμό φόρτισης (19) θα πρέπει, σε περίπτωση σωστής σύνδεσης, να έχει συνεχώς αναμμένο το πράσινο φως. Εάν δεν είναι αναμμένο τη φως της ένδειξης LED, ελέγξτε πρώτα τις συνδέσεις. Εάν ναι μεν ανάβει το φως της ένδειξης LED, αλλά δεν είναι συνεχώς πράσινο το φως, διαβάστε τον πίνακα „Ένδειξη του σταθμού φόρτισης και αποκατάσταση της βλάβης“ στο τέλος αυτών των οδηγιών χρήσης.

5.7 Πεδίο κοπής γκαζόν - Εμπόδια και όρια

5.7.1 Όριο του γκαζόν

Το πεδίο του γκαζόν πρέπει να έχει ευδιάκριτο όριο που να περικλείει πλήρως την επιφάνεια του γκαζόν. Εξοικειωθείτε με τις δυνατότητες για τον προσδιορισμό ενός ορίου του γκαζόν που θα βρείτε σε αυτό το κεφάλαιο. Αρχίστε σε ένα οποιοδήποτε σημείο του ορίου του γκαζόν με τον έλεγχο των ορίων και ακολουθήστε το όριο του γκαζόν μέχρι να φτάσετε εκεί που αρχίσατε. Τα σημεία που θέλετε να αποκλείσετε πρέπει επίσης ηα οριοθετηθούν ευδιάκριτα. Αυτό γίνεται όπως η οριοθέτηση στα εξωτερικά όρια της επιφάνειας του γκαζόν.

Στενό Σημείο Εάν στο γκαζόν υπάρχει ένα στενό σημείο, μπορεί η ρομποτική χλοοκοπτική μηχανή σας να εργαστεί εκεί, εφόσον το πλάτος είναι τουλάχιστον 1,2 m και μέγιστο μήκος 8 m (εικ. 5a). Σε μακριά και στενά σημεία δεν αποκλείεται η ρομποτική χλοοκοπτική μηχανή να μη μπορεί να επιστρέψει στον σταθμό φόρτισης (19).

Aπόσταση από την άκρη του γκαζόν Όταν η ρομποτική χλοοκοπτική μηχανή πλησιάζει την άκρη του γκαζόν, το γεγονός αυτό αναγνωρίζεται από την κάμερα (15) που βρίσκεται μπροστά στη ρομποτική χλοοκοπτική μηχανή. Η απόσταση στην οποία δεν υπάρχει πλέον γκαζόν να είναι τουλάχιστον 30 cm. Προσέξτε να μην υπάρχει αλλαγή ύψους στο όριο του γκαζόν, διότι η ρομποτική χλοοκοπτική μηχανή πρέπει πρώτα να περάσει το όριο του γκαζόν πριν σταματήσει και αλλάξει κατεύθυνση. Χαμηλότερες ή ψηλότερες άκρες ορίων από πέτρες μπορεί να προκαλέσουν βλάβες στη ρομποτική χλοοκοπτική μηχανή. Να Anl_FREELEXO_CAM_SPK13.indb 425Anl_FREELEXO_CAM_SPK13.indb 425 01.12.2022 15:38:0401.12.2022 15:38:04GR

ελέγχετε τακτικά τα όρια του γκαζόν, μήπως έχουν καλυφθεί από χόρτα, διαφορετικά μπορεί η ρομποτική χλοοκοπτική μηχανή να βγεί έξω από τα όρια που έχετε θέσει. Τα όρια του γκαζόν μπορεί να τοποθετηθούν με επίπεδες πέτρες, πράγμα που αποτελεί ευκρινές όριο απέναντι στην επιφάνεια εργασίας της ρομποτικής χλοοκοπτικής

Aπόσταση στο όριο του γκαζόν με νερό Κανονικά η ρομποτική χλοοκοπτική μηχανή αναγνωρίζει αξιόπιστα το όριο του γκαζόν όπως περιγράψαμε πιο πάνω. Παρόλα αυτά δεν αποκλείεται η ρομποτική χλοοκοπτική μηχανή να περάσει πάνω από το όριο του γκαζόν και για αυτό συνιστούμε μία απόσταση από το όριο του γκαζόν προς το νερό (λιμνούλα, πισίνα κλπ.) περίπου 50 cm (εικ. 5c). Γι α να προστατέψετε καλά τη ρομποτική χλοοκοπτική μηχανή συνιστάται εναλλακτικά η προστασία της περιοχής με νερό με τη βοήθεια λίγο ανυψωμένου

Όριο γκαζόν με ανυψωμένο άκρο άνω των 25 cm. Μέσω των αισθητήρων απόστασης (16) η ρομποτική χλοοκοπτική μηχανή αναγνωρίζει εμπόδια με ελάχιστο ύψος 25 cm (εικ. 5d). Έτσι μπορείτε να οριοθετήσετε την επιφάνεια του γκαζόν με ανυψωμένα εμπόδια. Η ρομποτική χλοοκοπτική μηχανή σταματάει σε απόσταση περίπου 20 cm πριν από το εμπόδιο και γυρίζει για να συνεχίσει την εργασία της σε άλλη κατεύθυνση. Προσοχή! - Αυτό σημαίνει πως η ρομποτική χλοοκοπτική μηχανή δεν κόβει το γκαζόν μέχρι το όριο και παραμένει ένα πεδίο που δεν έχει κοπεί περ. 20 cm.

Όριο γκαζόν με ανυψωμένη άκρη πάνω από 10 cm Με τους αισθητήρες σύγκρουσης μπορεί η ρομποτική χλοοκοπτική μηχανή να συγκρουσθεί με εμπόδια κάτω των 25 cm. Έτσι μπορεί επίσης να προσδιορισθεί όριο του γκαζόν. Προσέξτε να υπάρχει στερεή οριοθέτηση γύρω γύρω με ύψος τουλάχιστον 10 cm (εικ. 5e).

Εμπόδια είναι τα αντικείμενα που βρίσκονται στην περιοχή κοπής του γκαζόν. Χάρη στους αισθητήρες η ρομποτική χλοοκοπτική μηχανή μπορεί να αναγνωρίσει πολλά εμπόδια. Τα μαλακά, μη σταθερά και πολύτιμα εμπόδια πρέπει να ενδεχομένως προστατευτούν. Συγκρίνετε όπως περιγράφεται πιο πάνω τις δυνατότητεςς για την οριοθέτηση του γκαζόν.

Εμπόδια με ύψος άνω των 25 cm (εικ/ 5f) Στερεά εμπόδια με ύψος άνω των 25 cm και ελάχιστο πλάτος 3 cm, π. χ. δέντρα, τοίχοι, φράκτες, έπιπλα κήπου κλπ. αναγνωρίζονται από τους αισθητήρες απόστασης (16). Εάν η ρομποτική χλοοκοπτική μηχανή συναντήσει εμπόδιο, σταματάει, , ελέγχει και πάλι την επιφάνεια και αρχίζει να κόβει σε άλλη κατεύθυνση. Έτσι κόβονται περ. 20 cm μέχρι το εμπόδιο.

Εμπόδια με ύψος κάτω των 25 cm (εικ. 5g) Εάν ένα εμπόδιο δεν αναγνωριστεί από τους αισθητήρες απόστασης (16), τότε η ρομποτική χλοοκοπτική μηχανή συγκρούεται με το εμπόδιο και ενεργοποιούνται οι αισθητήρες σύγκρουσης. Η ρομποτική χλοοκοπτική μηχανή σταματάει και συνεχίζει την εργασία της σε άλλη κατεύθυνση. Τα εμπόδια πρέπει να έχουν ύψος τουλάχιστον 10 cm. Να προστατεύετε ευαίσθητα και ασταθή αντικείμενα με περίφραξη.

Πέτρες και χαμηλά εμπόδια κάτω των 10 cm Πέτρες, βράχοι και χαμηλά εμπόδια κάτω από 10 cm που βρίσκονται στην επιφάνεια στην οποία κόβεται το γκαζόν, πρέπει να προστατευτούν διότι διαφορετικά θα περάσει η ρομποτική χλοοκοπτική μηχανή από πάνω τους. Έτσι μπορεί να προκληθούν βλάβες και να μπλοκάρει η ρομποτική χλοοκοπτική μηχανή.(βλ. κεφάλαιο „όριο του

Η ρομποτική χλοοκοπτική μηχανή θεωρεί τα δέντρα σαν εμπόδια. Εάν όμως προεξέχουν ρίζες των δέντρων πάνω από 10 cm από το έδαφος, θα πρέπει να προστατευτθεί η περιοχή αυτή. Έτσι αποφεύγονται βλάβες στις ρίζες και στην ρομποτική χλοοκοπτική

5.7.3 Μαγνητική ταινία (εικ. 5h-j)

Εμπόδια που αντανακλούν όχι καλά το σήμα απόσταση που στέλνει η ρομποτική χλοοκοπτική μηχανή (π.χ. φράχτης, πρασιά) δεν αναγνωρίζονται καλά ή μόνο πολύ αργά. Εμπόδια με αδύναμη οπτική διάκριση από επιφάνειες γκαζόν μπορεί ενδεχομένως επίσης να αναγνωρισθούν πολύ δύσκολα. Για ασφαλή και ανέπαφη αλλαγή κατεύθυνσης της ρομποτικής χλοοκοπτικής μηχανής μπορεί να προστατευτεί η περιοχή αυτή ή το αντικείμενο με τη μαγνητική ταινία (27). Anl_FREELEXO_CAM_SPK13.indb 426Anl_FREELEXO_CAM_SPK13.indb 426 01.12.2022 15:38:0401.12.2022 15:38:04GR

Η μαγνητική ταινία (27) εξυπηρετεί σαν κινητό και προσωρινό όριο του πεδίου κοπής του γκαζόν. Οι μαγνητικοί αισθητήρες που διαθέτει η ρομποτική χλοοκοπτική μηχανή αναγνωρίζουν την μαγνητική ταινία (27) και αλλάζουν κατεύθυνση όταν φτάσουν εκεί. Έτσι μπορείτε να εξαιρέστε σημεία του κήπου όπου δεν πρέπει να πάει η ρομποτική χλοοκοπτική μηχανή όπως

Προσωρινή εξαίρεση ενός πεδίου του κήπου για πάρτυ, όπου δεν πρέπει να πάει η ρομποτική χλοοκοπτική μηχανή για προσωρινό διάστημα.

Τοποθέτηση τραμπολίνου ή πισίνας για το διάστημα του καλοκαιριού.

Ένα καινούργιο δέντρο που είναι ακόμη πολύ ευαίσθητο και πρέπει να προστατευθεί από συγκρούσεις με την ρομποτική χλοοκοπτική μηχανή για ένα ορισμένο

Εποχιακή σπορά για λουλούδια που τραβούν έντοπα. Αυτή η περιοχή να μην κουρευτεί από την ρομποτική χλοοκοπτική μηχανή και πρέπει να προστατευτεί ήδη από την αρχή.

Σπορά για καινούργιο γκαζόν σε ένα μέρος του κήπου που στην αρχή πρέπει να προστατευτεί. Το έδαφος δεν είναι ακόμη σταθερό και πρέπει πρώτα να σχηματιστεί δυνατό γκαζόν. Να τοποθετείτε τη μαγνητική ταινία (27) σε απόσταση λίγον εκατοστών από την σχετική περιοχή ή από το αντικείμενο. Κόψτε την μαγνητική ταινία (27) ανάλογα με το μήκος που χρειάζεστε (ελάχιστο μήκος 50 cm). Για να αναγνωριστεί με ασφάλεια ένα συνεχές όριο από περισσότερα μαγνητικά στοιχεία, να μην γίνεται υπέρβαση της μέγιστης απόστασης των 8 cm μεταξύ των εκάστοτε άκρων (εικ. 5k). Σιγουρευτείτε πως το εξωτερικό όριο του πεδίου κοπής του γκαζόν προσδιορίζεται από οπτικό ή φυσικό διαχωρισμό. Στερεώστε τη μαγνητική ταινία (27) με γαντζάκια στερέωσης (23) στο έδαφος σε μέγιστη απόσταση 1 m. Nα τηρείτε απόσταση τουλάχιστον 80 cm προς το καθοδηγητικό καλώδιο (24) καθώς και μεταξύ δύο ανεξάρτητων πεδίων, ώστε να μπορεί να περνά άνετα η ρομποτική χλοοκοπτική μηχανή. (εικ. 5l). Να αποφεύγετε την τοποθέτηση της μαγνητικής ταινίας (27) σε ανηφόρες διότι εδώ μπορεί η ρομποτική χλοοκοπτική μηχανή να γλιστρήσει έξω από το οριοθετημένο πεδίο και να μην αναγνωριστεί το όριο. Η μαγνητική ταινία (27) μπορεί όπως και το καθοδηγητικό καλώδιο (24) να τοποθετηθεί επάνω στο έδαφος ή μέσα στο έδαφος περ. σε βάθος 5 cn. Προσέξτε να μην τοποθετηθεί η μαγνητική ταινία (27) πιο βαθιά στο έδαφος διότι δεν θα είναι εγγυημένη η σωστή αναγνώρισή της από τη ρομποτική χλοοκοπτική μηχανή.

5.7.4 Κύρια και δευτερεύουσα επιφάνεια

(εικ. 5m) Σαν δευτερεύουσα επιφάνεια (Β) χαρακτηρίζεται μία περιοχή εργασίας που δεν συνδέεται άμεσα με την κύρια επιφάνεια (Α) π.χ. με στενό σημείο. Η ρομποτική χλοοκοπτική μηχανή δεν είναι σε θέση να φτάσει αυτόνομα και άμεσα μία δευτερεύουσα επιφάνεια. Για να μπορέσετε να κόψετε το γκαζόν στη δευτερεύουσα επιφάνεια (Β), πρέπει να μεταφέρετε με τα χέρια την ρομποτική χλοοκοπτική μηχανή (Β) στην δευτερεύουσα επιφάνεια. Η ρομποτική χλοοκοπτική μηχανή ενεργοποιείται από τον κεντρικό διακόπτη (7). Εκκινήστε τη ρομποτική χλοοκοπτική μηχανή πιέζοντας το πλήκτρο „START A/B“ (64) επί 5 δευτ . Κατόπιν κλείστε το κάλυμμα του χειριστηρίου (13). Τώρα έχει ενεργοποιηθεί η λειτουργία για τη δευτερεύουσα επιφάνεια και το LED (52) ανάβοσβήνει με πράσινο φως. Η ρομποτική χλοοκοπτική μηχανή στη δευτερεύουσα επιφάνεια (Β) δεν θα προσπαθήσει να επιστρέψει στον σταθμό φόρτισης (19) όταν η μπαταρία δεν είναι πολύ γεμάτη. Η ρομποτική χλοοκοπτική μηχανή κόβει το γκαζόν μέχρι να είναι κενή η μπαταρία. Κατόπιν πρέπει ή να φορτιστεί η μπαταρία ή να μεταφερθεί η ρομποτική χλοοκοπτική μηχανή πίσω στον σταθμό φόρτισης (19).

Η ρομποτική χλοοκοπτική μηχανή επιτρέπεται να απομακρυνθεί από τον σταθμό φόρτισης (19) το πολύ 1000 m, διαφορετικά ανάβει το GNSS-LED (54) με κίτρινο φως και η ρομποτική χλοοκοπτική μηχανή δεν μπορεί να λειτουργήσει στον τρόπο λειτουργίας κυρίας επιφάνειας. Για τη λειτουργία στον τρόπο λειτουργίας σε δευτερεύουσες επιφάνειες δεν παίζει ρόλο η απόσταση προς τον σταθμό φόρτισης (19).

5.7.5 Απόσταση από ξένες επιφάνειες

Να τηρείτε απόσταση από ξένες επιφάνειες (π.χ. γείτονες) που λειτουργούν με σύρμα οριοθέτησης. Το σήμα που έρχεται από το σύρμα οριοθέτησης μπορεί να δημιουργήσει πρόβλημα στην επιστροφή της ρομποτικής χλοοκοπτικής μηχανής στον σταθμό της φόρτισης (19). Anl_FREELEXO_CAM_SPK13.indb 427Anl_FREELEXO_CAM_SPK13.indb 427 01.12.2022 15:38:0401.12.2022 15:38:04GR

5.8.1 Βαθμονόμηση της θέσης του σταθμού

Για να βρει η ρομποτική χλοοκοπτική μηχανή την γραμμή αναζήτησης και τον σταθμό φόρτισης (19), πρέπει η ρομποτική χλοοκοπτική μηχανή να βαθμονομήσει τη θέση του σταθμού φόρτισης (19) με τη βοήθεια ενό; συστήματος GNSS. Για τον σκοπό αυτόν τοποθετήστε την σε ετοιμότητα λειτουργίας ευρισκόμενη ρομποτική χλοοκοπτική μηχανή με ενεργοποιημένο τον κεντρικό διακόπτη (7) στον σταθμό φόρτισης (19). Κατά τη διάρκεια της διαδικασίας βαθμονόμησης αναβοσβήνει το GNSS-LED (54) με πράσινο φως και ανάβει με συνεχές πράσινο φως μόλις λήξει επιτυχώς η διαδικασία. Η διαδικασία αυτή μπορεί να διαρκέσει μερικά

Εξασφαλίστε πως δεν εμποδίζει καμία φραγή ή καμία σκεπή τη δυνατότητα διαπίστωσης της θέσης. Να αποφεύγετε να βρίσκεται ο σταθμός φόρτισης (19) κοντά σε ψηλά κτίρια. Για τον λόγο αυτόν να τηρείτε ανάλογη απόσταση προς ψηλά κτίρια και δέντρα. Ενδεχομένως δεν υπάρχει καλό σήμα και έτσι δεν καθίσταται δυνατή η βαθμονόμηση.

Εάν η ρομποτική χλοοκοπτική μηχανή πρέπει να επιστρέψει στον σταθμό φόρτισης (19), ο σταθμός προσδιορίζει με τη βοήθεια του συστήματος GNSS την απόσταση προς τον σταθμό φόρτισης (19). Εάν η ρομποτική χλοοκοπτική μηχανή συναντήσει στον δρόμο της προς τον σταθμό φόρτισης (19) ένα όριο του κήπου ή εμπόδια, αποθηκεύει τη θέση της και ακολουθεί η χαρτογράφηση του πεδίου κοπής του γκαζόν. Έτσι η ρομποτική χλοοκοπτική μηχανή βρίσκει σε περίπτωση επανειλημμένης χρήσης πιο γρήγορα τον τρόπο επιστροφής της στον σταθμό φόρτισης (19).

5.8.3 Διαγραφή της χαρτογράφησης

Για να διαγραφούν όλες οι πληροφορίες στο σύστημα GNSS, απενεργοποιήστε τη ρομποτική χλοοκοπτική μηχανή με τον κεντρικό διακόπτη (7) (OFF). Κρατήστε πιεσμένο το πλήκτρο μανδάλωσης (62) και ενεργοποιήστε συγχρόνως τη ρομποτική χλοοκοπτική μηχανή με τον κεντρικό διακόπτη (7) (ΟΝ). Η ρομποτική χλοοκοπτική μηχανή επιβεβαιώνει τη διαγραφή με ηχητικό σήμα. Κατόπιν πρέπει να επανενεργοποιηθεί η ρομποτική χλοοκοπτική μηχανή στον σταθμό φόρτισης (19) για να βαθμονομηθεί εκ νέου η θέση του σταθμού φόρτισης. Εάν κάνετε μεγαλύτερες προσαρμογές στο πεδίο κοπής του γκαζόν, συνιστάται να διαγράψετε την χαρτογράφηση της ρομποτικής χλοοκοπτικής μηχανής. Ιδιαίτερα τους καλοκαιρινούς μήνες δεν αποκλείεται να επηρεάσουν τη λειτουργία της ρομποτικής χλοοκοπτικής μηχανής τα πολλά κιτρινισμένα σημεία του γκαζόν. Σας συνιστούμε να διακόψετε την αυτόματη λειτουργία και να χρησιμοποιήσετε τη συσκευή στη δευτερεύιυσα λειτουργία σε κατάλληλα σημεία του κήπου. Αυτό μπορεί να προκαλέσει την παραπλάνηση της χαρτογράφησης και έτσι να προκαλέσει την όχι σωστή λειτουργία της ρομποτικής χλοοκοπτικής μηχανής. Στην περίπτωση αυτή διαγράψτε την χαρτογράφηση.

5.9 Όρια κήπου και η ποιότητά τους

Για να εξασφαλιστεί η ασφαλής λειτουργία της ρομποτικής χλοοκοπτικής μηχανής χωρίς σύρμα οριοθέτησης η ρομποτική χλοοκοπτική μηχανή ελέγχει τα όρια του πεδίου κοπής του γκαζόν με την κάμερα (15). Η κάμερα (15) αναλύσει το πεδίο που βρίσκεται μπροστά της (περ. 1m²). Εάν η ρομποτική χλοοκοπτική μηχανή συναντήσει ένα όριο, τότε η ρομποτική χλοοκοπτική μηχανή μπορεί με τη βοήθεια παραμέτρων να προσδιορίσει μία τιμή ποιότητας

5.9.1 Διαδρομή αρχικοποίησης - Θέση σε

Προσέξτε σην αρχή της αρχικοποίησης να είναι πλήρως φορτισμένη η μπαταρία της ρομποτικής χλοοκοπτικής μηχανής. Έτσι η ρομποτική χλοοκοπτική μηχανή μπορεί να ολοκληρώσει τον καθορισμό της τιμής αναφοράς. Εάν δεν αρκεί η μπαταρία για την διαδρομή αρχικοποίησης, η ρομποτική χλοοκοπτική μηχανή επιστρέφει αυτόνομα στον σταθμό φόρτιση (19) και αφού φορτιστεί συνεχίζει τη διαδρομή της. Για την εξακρίβωση της αξιοπιστίας των ορίων του πεδίου κοπής πρέπει να καταρτισθεί για τη λειτουργία της ρομποτικής χλοοκοπτικής μηχανής μλια τιμή αναφοράς για κάθε τμήμα του κήπου στο οποίο θα κοπεί το γκαζόν. Για την εξακρίβωση της τιμής αναφοράς η ρομποτική χλοοκοπτική μηχανή κινείται ως συνήθως στο πεδίο κοπής του γκαζόν τυχαία προς μία κατεύθυνση. Εάν η ρομποτική χλοοκοπτική μηχανή συναντήσει ένα όριο ή ένα εμπόδιο, σταματάει και αξιολογεί το πεδίο που βρίσκεται μπροστά της. Κατόπιν η ρομποτική χλοοκοπτική μηχανή συνεχίζει τη διαδρομή Anl_FREELEXO_CAM_SPK13.indb 428Anl_FREELEXO_CAM_SPK13.indb 428 01.12.2022 15:38:0501.12.2022 15:38:05GR

της προς τυχαία κατεύθυνση. Για λόγους ασφαλείας η διαδρομή αρχικοποίησης γίνεται με απενεργοποιημένο μηχανισμό

Εάν η ρομποτική χλοοκοπτική μηχανή συναντήσει ένα όριο του πεδίου κοπής του γκαζόν, το αξιολογεί και ανάβει το LED του καθοδηγητικού καλωδίου (56). Πράσινο φως σημαίνει αξιόπιστο όριο του πεδίου κοπής και κίτρινο φως σημαίνει ανασφαλές όριο.

ρομποτική χλοοκοπτική μηχανή δείχνει την ποιότητα ενός ορίου του γκαζόν τόσο κατά την διαδρομή αρχικοποίησης όσο και κατά τη διάρκεια αυτόματης λειτουργίας. Για αξιόπιστη εξακρίβωση της τιμής αναφοράς απαιτούνται τουλάχιστον 200 επαφές με ένα όριο του πεδίου κοπής του γκαζόν. Μετά από 200 επαφές ελέγχεται η αξιοπιστία της ποιότητας του ορίου. Εάν η ρομποτική χλοοκοπτική μηχανή αποφασίσει πως η τιμή δεν είναι ακόμη αρκετά αξιόπιστη, συνεχίζει την διαδρομή αρχικοποίησης για άλλες 200 επαφές. Σε περίπτωση επιτυχούς διαδρομής αρχικοποίησης και εφόσον εξακριβώθηκε αξιόπιστη τιμή ποιότητας του ορίου αρχίζει η ρομποτική χλοοκοπτική μηχανή ανάλογα με τη ρύθμιση χρόνου να κόβει το γκαζόν. Εάν δεν στάθηκε δυνατή η εξακρίβωση αξιόπιστης τιμής αναφοράς, σταματάει η ρομποτική χλοοκοπτική μηχανή και το LED του καθοδηγητικού καλωδίου (56) αναβοσβήνει με κόκκινο φως. Ελέγξτε τα όρια του πεδίου κοπής του γκαζόν και διορθώστε τα όρια που δεν διακρίνονται σαφώς από το πεδίο κοπής του γκαζόν. Προσέξτε να διακρίνεται καλά το πεδίο κοπής του γκαζόν από την τριγύρω επιφάνεια. Διαγράψτε πρώτα την υπάρχουσα τιμή αναφοράς (βλ. 5.9.4) για να επαναλάβετε την διαδρομή αρχικοποίησης.

5.9.2 Έλεγχος της ποιότητας του ορίου κατά

τη λειτουργία Κατά την αυτόματη λειτουργία της ρομποτικής χλοοκοπτικής μηχανής η ρομποτική χλοοκοπτική μηχανή ελέγχει σε τακτικά διαστήματα εάν άλλαξε η τιμή ποιότητας του ορίου του πεδίου κοπής του γκαζόν σε σχέση με την τιμή αναφοράς. Μόλις φτάσει η ρομποτική χλοοκοπτική μηχανή στον σταθμό φόρτισης (19) προβάλλεται μέσω του LED του καθοδηγητικού καλωδίου (56) το καθεστώς της τελευταίας συγκριτικής τιμής ποιότητας του ορίου. Αυτή η τιμή συγκρίνεται με την τιμή αναφοράς της διαδρομής αρχικοποίησης. Το LED του καθοδηγητικού καλωδίου (56) ανάβει με πράσινο φως: Η ρομποτική χλοοκοπτική μηχανή βρίσκεται στον σταθμό φόρτισης (19) ή κοντά στη γραμμή αναζήτησης και η απόκλιση από την τιμή ποιότητας αναφοράς είναι μικρή. Το LED του καθοδηγητικού καλωδίου (56) αναβοσβήνει με κίτρινο φως: Η ρομποτική χλοοκοπτική μηχανή βρίσκεται στον σταθμό φόρτισης (19) ή κοντά στη γραμμή αναζήτησης και η απόκλιση από την τιμή ποιότητας αναφοράς είναι χειρότερη. Το LED του καθοδηγητικού καλωδίου (56) αναβοσβήνει με κόκκινο φως: Η ρομποτική χλοοκοπτική μηχανή βρίσκεται στον σταθμό φόρτισης (19) ή κοντά στη γραμμή αναζήτησης και η απόκλιση από την τιμή ποιότητας αναφοράς είναι μεγάλη. Η ρομποτική χλοοκοπτική μηχανή παραμένει στον σταθμό φόρτισης (19). Ελέγξτε τα όρια του πεδίου κοπής του γκαζόν. Κατόπιν διαγράψτε την τιμή αναφοράς (βλ. 5.9.4) και εκτελέστε νέα αρχικοποίηση της τιμής ποιότητας του ορίου. Το LED του καθοδηγητικού καλωδίου (56) είναι σβησμένο:

Το καθοδηγητικό καλώδιο (24) δεν είναι καλά συνδεδεμένο ή έχει υποστεί βλάβη.

Η παροχή ρεύματος του σταθμού φόρτισης (19) διεκόπη.

Η ρομποτική χλοοκοπτική μηχανή βρίσκεται στη γραμμή αναζήτησης.

5.9.3 Λειτουργία της ρομποτικής

χλοκοπτικής μηχανής σε δευτερεύουσες

Η ρομποτική χλοοκοπτική μηχανή μπορεί να καταρτίσει ατομική τιμή για την κύρια και για την δευτερεύουσα επιφάνεια. Για τον λόγο αυτόν πρέπει σε κάθε δευτερεύουσα επιφάνεια να εκτελεστεί διαδρομή αρχικοποίησης. Επιτρέπεται μόνο η χρήσης της ρομποτικής χλοοκοπτικής μηχανής σε μία δευτερεύουσα επιφάνεια. Εάν θέλετε να κόψετε το γκαζόν με τη ρομποτική χλοοκοπτική μηχανή σε άλλη μία δευτερεύουσα επιφάνεια πρέπει οπωσδήποτε να σβήσετε την τιμή ποιότητας ορίου και να εκτελέσετε μία διαδρομή αρχικοποίησης.

5.9.4 Διαγραφή τιμών

Μετά από μεγαλύτερο διάλειμμα εργασίας μπορεί να άλλαξαν οι τιμές ποιότητας ορίων, πράγμα που μπορεί να προκαλέσει σφάλματα Anl_FREELEXO_CAM_SPK13.indb 429Anl_FREELEXO_CAM_SPK13.indb 429 01.12.2022 15:38:0501.12.2022 15:38:05GR

στην επόμενη σεζόν. Για τον λόγο αυτόν συνιστάται κάθε έτος, στην αρχή της σεζόν, να διαγράφεται η τιμή ποιότητας ορίων και να διαπιστωθεί νέα τιμή αναφοράς. Έτσι εξασφαλίζετε την ασφαλή και αξιόπιστη λειτουργία της ρομποτικής χλοοκοπτικής

Η ρομποτική χλοοκοπτική μηχανή πρέπει να βρίσκεται σε κατάσταση μανδάλωσης. Το LED μανδάλωσης (51) αναβοσβήνει

με κόκκινο φως. Για να μανδαλώσετε τη ρομποτική χλοοκοπτική μηχανή πιέστε το πλήκτρο μανδάλωσης (62). Για να σβήσετε τις αποθηκευμένες τιμές για τις εκάστοτε επιφάνειες, ακολουθήστε τα εξής βήματα:

1. Τιμή αναφοράς της κύριας επιφάνειας (Α):

Πιέστε συγχρόνως το πλήκτρο ΟΚ (63) και το πλήκτρο „10H“ (60) επί 3 δευτερόλεπτα. Θα ακουστεί ηχητικό σήμα. Τοποθετήστε

ρομποτική χλοοκοπτική μηχανή στον σταθμό φόρτισης (19) και εκκινήστε την εκ νέου για να εκτελέσετε νέα διαδρομή αρχικοποίησης.

2. Τιμή αναφοράς της δευτερεύουσας

επιφάνειας (Β): Πιέστε συγχρόνως το πλήκτρο ΟΚ (63) και το πλήκτρο „8H“ (60) επί 3 δευτερόλεπτα. Θα ακουστεί ηχητικό

5.10 Ενεργοποίηση και έλεγχος της

5.10.1 Έλεγχος της εγκατάστασης του

καθοδηγητικού καλωδίου και του σταθμού φόρτισης (εικ. 6a) Μόλις ανάψει το πράσινο φως στην ένδειξη LED (19a) του σταθμού φόρτισης (19), η επιφάνεια είναι έτοιμη για τη ρομποτική χλοοκοπτική μηχανή. Εξασφαλίστε πρώτα πως τα άγκιστρα στερέωσης (23) έχουν στερεωθεί καλά στο καθοδηγητικό καλώδιο (24). Τοποθετήστε τη ρομποτική χλοοκοπτική μηχανή σε μικρή απόσταση από τον σταθμό φόρτισης (19) στη γραμμή αναζήτησης, για να ελεγχθεί, αν γίνεται, όλη η απόσταση του καθοδηγητικού καλωδίου (24). Η ρομποτική χλοοκοπτική μηχανή να μη βρίσκεται ακόμη επάνω στο καθοδηγητικό καλώδιο (24) και να βρίσκεται απέναντι στο καθοδηγητικό καλώδιο (24). Ανάψτε τον κεντρικό διακόπτη (7) στη θέση (ΟΝ) (εικ. 8). Πιέστε το πλήκτρο STOP (3) και ανοίξτε το κάλυμμα του χειριστηρίου (13). Πιέστε το πλήκτρο μανδάλωσης (62), απομανδαλώστε τη ρομποτική χλοοκοπτική μηχανή με τη βοήθεια του ΡΙΝ και επιβεβαιώστε την εισαγωγή με το πλήκτρο „ΟΚ“ (63) (βλέπε κεφάλαιο „Σύστημα φραγής / ΡΙΝ“ Πιέστε το πλήκτρο „HOME“ (61). Κλείστε κατόπιν το κάλυμμα του χειριστηρίου (13). Τώρα η ρομποτική χλοοκοπτική μηχανή αναζητά το καθοδηγητικό καλώδιο (24) για να βρει τον σταθμό φόρτισης (19). Πρώτα προχωράει προς τα εμπρός μέχρι η ρομποτική χλοοκοπτική μηχανή να φτάσει το καθοδηγητικό καλώδιο (24). Ενδεχομένως μπορεί η ρομποτική χλοοκοπτική μηχανή να σταματήσει λίγο πριν για να προσανατολιστεί εκ νέου. Κατόπιν ακολουθεί η ρομποτική χλοοκοπτική μηχανή το καθοδηγητικό καλώδιο (24) αριστερόστροφα. Προσέξτε να μην υπάρχουν αντικείμενα πάνω στο καθοδηγητικό καλώδιο (24). Τώρα η μπαταρία της ρομποτικής χλοοκοπτικής μηχανής φορτίζεται πλήρως. Εάν υπάρχουν προβλήματα στο παρκάρισμα, δεν αποκλείεται να χρειαστεί να τοποθετήσετε τον σταθμό φόρτισης (19) διαφορετικά, μέχρι να είναι δυνατό το παρκάρισμα χωρίς προβλήματα. Με το κόκκινο πλήκτρο STOP (3) μπορείτε να σταματήσετε ανά πάσα στιγμή τη ρομποτική χλοοκοπτική μηχανή. Αφού πιέσετε το πλήκτρο STOP (3) σταματάει η ρομποτική χλοοκοπτική μηχανή και περιμένεις περισσότερες οδηγίες. Εκτός αυτού ελέγξτε τα σημεία με μεγάλη απόσταση προς τη γραμμή αναζήτηση ή πεδία που συνδέονται με στενά περάσματα. Να επαναλάβετε τη διαδικασία όπως περιγράφεται πιο πάνω και στείλτε τη ρομποτική χλοοκοπτική μηχανή με το πλήκτρο „HOME“ (61) πίσω στον σταθμό φόρτισης (19).

5.10.2 Έλεγχος του πεδίου κοπής (εικ. 6b)

Για να ελέγξετε τα όρια του πεδίου κοπής του γκαζόν, περάστε κατά μήκος του ορίου του γκαζόν και ελέγξτε εάν το πεδίο κοπής του γκαζόν έχει πλήρως οριοθετηθεί ή περικλείεται από εμπόδια. Να επαναλάβετε τη διαδικασία αυτή και σε όλα τα σημεία που πρέπει να αποκλειστούν. Παρτέρια με λουλούδια, πισίνα, λιμνούλα, και ελέγξτε εάν τα σημεία αυτά έχουν οριοθετηθεί ευκρινώς. Σε κρίσιμα σημεία όπου δεν είστε σίγουροι εάν η ρομποτική χλοοκοπτική μηχανή μπορεί να τα αναγνωρίσει, συνιστάται να τα ελέγξετε. Για τον σκοπό αυτόν βάλτε τη ρομποτική χλοοκοπτική μηχανή σε απόσταση 1 mαπό το σημείο που θέλετε να ελέγξετε. Η ρομποτική χλοοκοπτική μηχανή να βλέπει προς το ελεγχόμενο σημείο. Ελέγξτε επίσης και σημεία που προστατεύονται από μαγνητική ταινία (27). Κατόπιν εκκινήστε την απομανδαλωμένη ρομποτική χλοοκοπτική μηχανή με τη βοήθεια του πλήκτρου „START A/B“ (64). Η ρομποτική χλοοκοπτική μηχανή Anl_FREELEXO_CAM_SPK13.indb 430Anl_FREELEXO_CAM_SPK13.indb 430 01.12.2022 15:38:0501.12.2022 15:38:05GR

προχωράει πρώτα προς τα εμπρός και κανονικά πρέπει να αναγνωρίσει το όριο του γκαζόν ή το εμπόδιο. Μπορείτε να διακόψετε τη διαδικασία ανά πάσα στιγμή με το πλήκτρο STOP (3). Επαναλάβετε αυτή τη διαδικασία με όλα τα σημεία όπου δεν είστε απόλυτα σίγουροι.

5.10.3 Έλεγχος της θέσης του σταθμού

φόρτισης (εικ. 6c) Ελέγχετε τη θέση του σταθμού φόρτισης (19) τοποθετώντας τη ρομποτική χλοοκοπτική μηχανή μετά την ολοκλήρωση της βαθμονόμησης σε διαφορετικά σημεία της επιφάνειας του γκαζόν και αφήστε την κατόπιν να αναζητήσει τον σταθμό φόρτισης (19). Για τον σκοπό αυτόν απομανδαλώνετε τη ρομποτική χλοοκοπτική μηχανή με το πλήκτρο „HOME“ (61) και κλείστε το κάλυμμα του χειριστηρίου (13). Μπορείτε ανά πάσα στιγμή να διακόψετε τη διαδικασία με το πλήκτρο STOP (3). Προσαρμόστε, εάν χρειαστεί, το πεδίο, την τοποθέτηση του καθοδηγητικού καλωδίου (24) καθώς και τη θέση του σταθμού φόρτισης (19).

5.11 Στερέωση του σταθμού φόρτισης

Όταν εξασφαλιστεί η σωστή λειτουργία της ρομποτικής χλοοκοπτικής μηχανής και βρεθεί κατάλληλη θέση για τον σταθμό φόρτισης (19), πρέπει να στερεωθεί ο σταθμός φόρτισης (19) με τις βίδες στερέωσης (21). Βιδώστε τις βίδες στερέωσης (21) με εξάγωνο κλειδί (22) στο έδαφος (εικ. 7).

5.12 Ένδειξη δυναμικότητας μπαταρίας

Πιέστε το πλήκτρο για την ένδειξη δυναμικότητας της μπαταρίας. Η ένδειξη δυναμικότητας της μπαταρίας δείχνει την κατάσταση φόρτισης της μπαταρίας με τη βοήθεια των 3 LED (εικ. 12b). Είναι αναμμένα και τα 3 LED: Η μπαταρία έχει φορτιστεί πλήρως. Ανάβοσβήνει 2 ή 1 LED Η μπαταρία είναι ακόμη αρκετά φορτισμένη. Αναβοσβήνει 1 LED: Η μπαταρία είναι άδεια, φορτίστε την. Αναβοσβήνουν όλα τα LED: Υπέρβαση προς τα κάτω της θερμοκρασίας της μπαταρίας. Αφαιρέστε τη μπαταρία από τη συσκευή και αφήστε την επί μία ημέρα σε θερμοκρασία δωματίου. Εάν επαναπαρουσιαστεί το σφάλμα τότε η μπαταρία έχει εκφορτιστεί εκ βάθους και είναι ελαττωματική. Αφαιρέστε τη μπαταρία από τη συσκευή. Μία ελαττωματική μπαταρία δεν είναι δυνατόν να επαναχρησιμοποιηθεί ή να επαναφορτιστεί.

Εάν χρησιμοποιείτε στοιχείο Multi-Ah (π.χ. 4-6Ah), ρυθμίστε το στην ανώτερη δυναμικότητα. Mε την προσεκτική φόρτιση και εκφόρτιση της ρομποτικής χλοοκοπτικής μηχανής δεν απαιτείται η χρήση της χαμηλότερης δυναμικότητας για την παράταση της διάρκειας ζωής.

5.13 Φόρτιση της μπαταρίας με τον

Στην κανονική λειτουργία η μπαταρία (Α) της ρομποτικής χλοοκοπτικής μηχανής φορτίζεται μέσω του σταθμού φόρτισης (19). Για την ανεξάρτητη χρήση της μπαταρίας (Α) της σειράς Power-X-Charge μπορεί να φορτιστεί η μπαταρία και σε εξωτερικό φορτιστή Power-X-Charge. Προσοχή! - Ο φορτιστής (Β) μπορεί ανάλογα με το μοντέλο μπορεί να μη συμπαραδίδεται μαζί με την ρομποτική χλοοκοπτική μηχανή.

1. Συγκρίνετε εάν συμφωνεί η τάση που

αναφέρεται στην ετικέτα στοιχείων της συσκευής με την τάση δικτύου σας. Βάλτε το βύσμα του φορτιστή (Β) στην πρίζα. Το πράσινο LED αρχίζει να αναβοσβήνει.

2. Βάλτε τη μπαταρία (Α) πάνω στον φορτιστή

3. Στο εδάφιο „Ένδειξη φορτιστή“ θα βρείτε

πίνακα με τις εξηγήσεις της ένδειξης του LED στον φορτιστή. Κατά τη διάρκεια της φόρτισης μπορεί να ζεσταθεί λίγο η μπαταρία. Πρόκειται για κάτι φυσιολογικό.. Εάν δεν είναι δυνατή η φόρτιση της μονάδας της μπαταρίας, παρακαλούμε να ελέγξετε

εάν υπάρχει τάση στην πρίζα.

εάν υπάρχει άψογη επαφή στις επαφές

Εάν δεν είναι δυνατή η φόρτιση της μονάδας της μπαταρίας, παρακαλούμε να αποστείλετε

και την μονάδα της μπαταρίας. στο τμήμα μας εξυπηρέτησης πελατών. Για σωστή αποστολή να επικοινωνήσετε με το τμήμα μας εξυπηρέτησης πελατών ή με το κατάστημα πωλήσεων, όπου αγοράσατε τη συσκευή. Anl_FREELEXO_CAM_SPK13.indb 431Anl_FREELEXO_CAM_SPK13.indb 431 01.12.2022 15:38:0601.12.2022 15:38:06GR

Κατά την αποστολή ή απόρριψη μπαταριών ή συσκευών μπαταρίας προσέξτε να μπουν χωριστά σε πλαστικές σακούλες ώστε να αποφευχθεί ένα βραχυκύκλωμα ή

Για μεγάλη διάρκεια ζωής της μονάδας του συσσωρευτή, φροντίστε για την έγκαιρη επαναφόρτιση της μονάδα του συσσωρευτή. Αυτό είναι οπωσδήποτε απαραίτητο όταν διαπιστώσετε πως μειώνεται η ισχύς της συσκευής. Ποτέ μην εκφορτίζετε πλήρως τη μονάδα του συσσωρευτή. Αυτό θα είχε σαν συνέπεια μία βλάβη της μονάδας του συσσωρευτή!

6.1 Κεντρικός διακόπτης

Η ρομποτική χλοοκοπτική μηχανή διαθετει έναν κεντρικό διακόπτη (7). Ενεργοποιήστε την με τον κεντρικό διακόπτη (7) (ON) και απανεργοποιήστε την (OFF) (εικ. 8). Μετά την ενεργοποίηση της ρομποτικής χλοοκοπτικής μηχανής την ασφαλίζετε με το PIN.

Μέσω του χειριστηρίου (2) μπορείτε να εκτελέσετε ρυθμίσεις στην ρομποτική χλοοκοπτική μηχανή. Η ενσωματωμένη ένδειξη LED σας ενημερώνει για την κατάσταση της ρομποτικής χλοοκοπτικής μηχανής. Εξοικειωθείτε με το σύστημα οδήγησης και τις διάφορες δυνατότητες επιλογής. Εξηγήσεις για τα LED του χειριστηρίου (εικ. 9a)

50. LED χρόνου: Προβολή καθημερινού χρόνου

51. LED μανδαλώματος: Προβολή της φραγής

52. LED κατάστασης: Ένδειξη της κατάστασης

της ρομποτικής χλοοκοπτικής μηχανής και της επιφάνειας κοπής του γκαζόν

53. LED αισθητήρα βροχής: Ένδειξηέάν

ενεργοποιήθηκε ο αισθητήρας βροχής

54. GNSS-LED: Ένδειξη της κατάσταση του

55. LED μπαταρίας: Ένδειξη της δυναμικότητας

56. LED καθοδηγητικού καλωδίου: Ένδειξη της

ποιότητας ορίου και εάν υπάρχει σφάλμα στο καθοδηγητικό καλώδιο

57. LED συναγερμού: Προβολή σφαλμάτων

Μία επισκόπηση των κυρίων ενδείξεων θα βρείτε στο τέλος αυτών των οδηγιών στο κεφάλαιο „Ενδείξεις της ρομποτικής χλοοκοπτικής μηχανής και αποκατάσταση σφαλμάτων“. Εξήγηση των πλήκτρων του χειριστηρίου (εικ. 9b)

60. Πλήκτρα για ρύθμιση χρόνου κοπής του

γκαζόν και εισαγωγή του ΡΙΝ

62. Πλήκτρο μανταλώματος

6.3 Ρύθμιση ύψους κοπής

Προσοχή! Η ρύθμιση του ύψους κοπής επιτρέπεται να εκτελεσθεί μόνο αφού απενεργοποιηθεί η ρομποτική χλοοκοπτική συσκευή. Πιέστε το πλήκτρο STOP (3). Η ρομποτική χλοοκοπτική μηχανή επιτρέπει τη ρύθμιση ύψους (4), μία αδιαβάθμητη προσαρμογή του ύψους κοπής μεταξύ 20 και 60 mm που μπορεί να διαβαστεί στην κλίμακα. Σε περίπτωση ύψους του γκαζόν άνω των 60 mm πρέπει να κοπεί το γκαζόν τουλάχιστον στα 60 mm για να μην επιβαρυνθεί υπερβολικά ο κινητήρας και να μειωθεί η απόδοση. Χρησιμοποιήστε για το κόψιμο του γκαζόν ένα κοινό χλοοκοπτικό. Μετά την περάτωση της εγκατάστασης μπορείτε να προσαρμόσετε το ύψος κοπής με το σύστημα ρύθμισης του ύψους κοπής (4). Αρχίστε με μεγαλύτερο ύψος κοπής και μειώστε το σε μικρά βήματα μέχρι το επιθυμούμενο ύψος.

6.4 Σύστημα φραγής / ΡΙΝ

Το σύστημα φραγής εμποδίζει τη χρήση της ρομποτικής χλοοκοπτικής μηχανής από μη αρμόδιο άτομο χωρίς ισχύοντα κωδικό. Χρειάζεται η εισαγωγή προσωπικού τετραψήφιου κωδικού ασφαλείας. Απομανδάλωση - Πριν θέσετε τη ρομποτική χλοοκοπτική μηχανή σε λειτουργία, πρέπει να εισάγε το σωστό ΡΙΝ (στάνταρ ΡΙΝ: „1-2-3-4“). Ανοίξτε το κάλυμμα του χειριστηρίουÖff nen (13) και πιέστε τοπ λήκτρο μανδαλώματος (62). Κατόπιν εισάγετε αργά το PIN και βεβαιώνετε την εισαγωγή με το πλήκτρο „OK” (63). Οι λειτουργίες χειρισμού απομανδαλώνονται και το LED μανδαλώματος (51) ανάβει με πράσινο φως. Anl_FREELEXO_CAM_SPK13.indb 432Anl_FREELEXO_CAM_SPK13.indb 432 01.12.2022 15:38:0601.12.2022 15:38:06GR

- Εάν εισάγετε λάθος ΡΙΝ, αναβοσβήνει το LED μανδάλωσης (51) με κόκκινο φως. Πιέστε το πλήκτρο μανδαλώματος (62) και εισάγετε εκ νέου το PIN.

Εάν θέλετε να μανδαλώσετε το χειριστήριο (2), πιέστε το πλήκτρο μανδαλώματος (62). Το LED μανδαλώματος (51) ανάβει συνεχώς με κόκκινο

Στάνταρ ΡΙΝ: Νέο ΡΙΝ: 1 2 3 4 _ _ _ _

Για να αλλάξετε τον αριθμό ΡΙΝ ακολουθήστε τα εξής βήματα:

1. Απασφαλίστε το χειριστήριο (2).

2. Πιέστε συγχρόνως το πλήκτρο „OK“ (63) και

το πλήκτρο „4H“ (60) επί 3 δευτερόλεπτα. Θα ακουστεί ηχητικό σήμα.

3. Εισάγετε νέο ΡΙΝ (τετραψήφιο). Πιέστε το

4. Επαναλάβετε τo βήμα 3 για να

επιβεβαιώσετε το νέο ΡΙΝ.

5. Προσοχή! Σημειώστε το νέο ΡΙΝ!

Ζήτηση ΡΙΝ σε περίπτωση απώλειας Να έχετε στα χέρια σας την απόδειξη και τον αριθμό σειράς της ρομποτικής χλοοκοπτικής μηχανής. Την χρειάζεστε για να λάβετε το ΡΙΝ

1. Συνδέστε στην υποδοχή USB (14) όπως

φαίνεται στην εικόνα ένα κενό στικ USB (εικ. 11).

2. Ενεργοποιήστε τον κεντρικό διακόπτη (7)

3. Η ρομποτική χλοοκοπτική μηχανή

αποθηκεύει αυτόματα το PUK σας στο στικ USB και τερματίζει την διαδικασία με σφυριχτό ήχο.

4. Βγάλτε το στικ USB από την υποδοχή. Με

τη βοήθεια ενός υπολογιστή διαβάστε τα στοιχεία που αποθηκεύτηκαν στο στικ USB. Με την ρομποτική χλοοκοπτική μηχανή καταρτίστηκε ένα αρχείο (*.txt). Αυτό το αρχείο περιλαμβάνει έναν αριθμό PUK και έναν προσωπικό κωδικό. Αποτανθείτε προς το τμήμα εξυπηρέτησης πελατών για να λάβετε το ΡΙΝ σας..

6.5 Ρυθμίσεις της ρομποτικής χλοοκοπτικής

Ρύθμιση ώρας κοπής γκαζόν Η ρομποτική χλοοκοπτική μηχανή διαθέτει μία κάμερα (15) η οποιά εργάζεται μόνο με φως ημέρας. Μόλις αρχίζει το σούρουπο η κάμερα (15) της ρομποτικής χλοοκοπτικής μηχανής δεν μπορεί να διακρίνει καλά το γκαζόν και τα όριά του. Για τον λόγο αυτό η ρομποτική χλοοκοπτική μηχανή επιστρέφει στον σταθμό φόρτισης (19) μόλις αρχίζει να σουρουπώνει. Ενδεχομένως να μην επαρκή ο ρυθμισμένος χρόνος λειτουργίας. Αυτό συμβαίνει και όταν κατά τον ρυθμισμένο χρόνο εκκίνησης είναι σούρουπο ή σκοτάδι. Η ρομποτική χλοοκοπτική μηχανή εγκαταλείπει τον σταθμό φόρτισης (19) και επιστρέφει αμέσως δίπλα στο καθοδηγητικό καλώδιο (24) πίσω στον σταθμό φόρτισης (19). Αυτό έχει σαν συνέπεια πως την ημέρα αυτή η ρομποτική χλοοκοπτική μηχανή δεν θα λειτουργήσει.

1. Απασφαλίστε το χειριστήριο (2).

2. Επιλέξτε πιέζοντας το ανάλογο πλήκτρο

για τη ρύθμιση του χρόνου κοπής (60) τον επιθυμούμενο χρόνο κοπής του γκαζόν.

2.1 Με σύντομη πίεση του ανάλογου πλήκτρου

(60) η ρομποτική χλοοκοπτική μηχανή κόβει καθημερινά το γκαζόν. Η ανάλογη ένδειξη γίνεται με συνεχή φωτισμό του επιλεχθέντος LED χρόνου.

2.2 Με πίεση περισσότερου χρόνου (6 δευτ.)

του ανάλογου πλήκτρου (60) η ρομποτική χλοοκοπτική μηχανή κόβει το γκαζόν κάθε δεύτερη ημέρα. Η ανάλογη ένδειξη γίνεται με αναβόσβησμα του επιλεχθέντος LED

3. Η ανάλογη ένδειξη γίνεται με τα LED χρόνου

4. Επιβεβαιώστε τη ρύθμιση με πίεση του

πλήκτρου „OK“ (63). H αρχική διάρκεια του ρυθμισμένου χρόνου κοπής του γκαζόν θα αλλάξει ανάλογα. Ο τότε ρυθμισμένος χρόνος εκκίνησης παραμένει ίδιος, ενώ προσαρμόζεται η διάρκεια του αριθμού των

Για τη ρύθμιση του χρόνου συνιστάται 8 ώρες ημερησίως για 400 τμ. Ανάλογα με την έκταση του κήπου και τις ενδεχόμενες δυσκολίες της επιφάνειας προσαρμόζεται αυτός ο χρόνος

Αρχικοποίηση του καθημερινού χρόνου

Για να αρχικοποιήσετε τον καθημερινό χρόνο εκκίνησης, πιέστε το πλήκτρ „OK“ (63) και το πλήκτρο „6H“ (60) συγχρόνως επί 3 δευτερόλεπτα. Η επιτυχία της αρχικοποίησης επιβεβαιώνεται μ 5 σφυριχτούς ήχους. Κατόπιν Anl_FREELEXO_CAM_SPK13.indb 433Anl_FREELEXO_CAM_SPK13.indb 433 01.12.2022 15:38:0601.12.2022 15:38:06GR

εκκινήστε και πάλι τη ρομποτική χλοοκοπτική μηχανή με το πλήκτρο „START A/B“ (64). Ο χρόνος για τον οποίο έγινε η αλλαγή, είναι η καθημερινή ώρα εκκίνησης. Ο προβαλλόμενος αριθμός ωρών είναι ο καθημερινός χρόνος

Διαδικασία εκκίνησης

1. Απασφαλίστε το χειριστήριο (2).

2. Μέσω του πλήκτρου „START A/B“ (64)

μπορείτε να επιλέξετε την ανάλογη επιφάνεια στην οποία πρέπει να εργαστεί η μηχανή. Περισσότερες πληροφορίες για τις δύο επιφάνειες θα βρείτε στο κεφάλαιο „Θέση σε λειτουργία“ στο εδάφιο „Πεδίο κοπής γκαζόν“.

2.1 Με σύντομη πίεση του πλήκτρου „START

A/B“ (64) εργάζεται η ρομποτική χλοοκοπτική μηχανή στην κύρια επιφάνεια (Α). Το LED για την κατάσταση της μηχανής (52) ανάβει με μόνιμο πράσινο φως.

2.2 Με σύντομη πίεση του πλήκτρου „START

A/B“ (64) εργάζεται η ρομποτική χλοοκοπτική μηχανή στην δευτερεύουσα επιφάνεια (Β). Το LED για την κατάσταση της μηχανής (52) αναβοσβήνει με πράσινο φως.

3. Κλείστε το κάλυμμα του χειριστηρίου (13).

Η ρομποτική χλοοκοπτική μηχανή λειτουργεί τώρα σύμφωνα με τη ρύθμιση του χρόνου κοπής του γκαζόν. Κατά τη διάρκεια της εργασίας παρακολουθείται η στάθμη της μπαταρίας και προβάλλεται μέσω του LED της μπαταρίας (55). Μόλις μειωθεί η στάθμη φόρτισης της μπαταρίας σε 30%, η ρομποτική χλοοκοπτική μηχανή επιστρέφει αυτόματα στον σταθμό φόρτισης (19). Υπόδειξη: Για τη λειτουργία της ρομποτικής χλοοκοπτικής μηχανής απαιτείται μία τιμή αναφοράς της τιμής ποιότητας. Αυτή η τιμή περιγράφεται στο κεφάλαιο „Όρια κήπου – Τιμή ποιότητας ορίων“ και γιαυτό αρχίζει η ρομποτική χλοοκοπτική μηχανή με απενεργοποιημένο μηχανισμό κοπής του γκαζόν. Αφού προσδιορίστηκε η τιμή, αρχίζει η ρομποτική χλοοκοπτική μηχανή με τη διαδικασία εκκίνησης μετά τον ρυθμισμένο χρόνοκοπής του γκαζόν. Διακοπή της κοπής του γκαζόν

1. Πιέστε το πλήκτρο STOP (3) για να

διακόψετε άμεσα τη λειτουργία της ρομποτικής χλοοκοπτικής μηχανής.

2. Ανοίξτε πλήρως το κάλυμμα του

3. Απασφαλίστε το χειριστήριο (2).

4. Πιέστε το πλήκτρο „HOME“ (61) για να

στείλετε τη ρομποτική χλοοκοπτική μηχανή πίσω στον σταθμό φόρτισης.

5. Κλείστε το κάλυμμα του χειριστηρίου (13).

6. Τώρα η ρομποτική χλοοκοπτική μηχανή

αναζητάει το καθοδηγητικό καλώδιο (24) για να επιστρέψει στον σταθμό φόρτισης (19). Έτισ προχωράει πρώτα μερικά

προς τα εμπρός και σταματάει μετά για να προσανατολιστεί εκ νέου. Αυτό γίνεται μέχρι να φτάσει η ρομποτική χλοοκοπτική μηχανή στο καθοδηγητικό καλώδιο (24). Κατόπιν ακολουθεί η ρομποτική χλοοκοπτική μηχανή το καθοδηγητικό καλώδιο (24) αριστερόστροφα. Προσέξτε να μην υπάρχουν αντικείμενα πάνω στο καθοδηγητικό καλώδιο (24). Κατάσταση „STOP“: Πιέζοντας το πλήκτρο „STOP“ (3) η ρομποτική χλοοκοπτική μηχανή ρίσκεται σε κατάσταση „STOP“ που προβάλλεται πάνω από τη σειρά των LED χρόνου (50) που αναβοσβήνουν. Η ρομποτική χλοοκοπτική μηχανή διακόπτει τη λειτουργία της μέχρι να λήξει η κατάσταση αυτή. Η κατάσταση „STOP“ μπορεί να σταματήσει ως

Απασφάλιση της ρομποτικής χλοοκοπτικής μηχανής και πίεση του πλήκτρου „START A/B“ (64) για να σταλεί η ρομποτική χλοοκοπτική μηχανή να κόψει το γκαζόν. Kλείστε το κάλυμμα της οθόνης (25).

Απασφάλιση της ρομποτικής χλοοκοπτικής μηχανής και πίεση του πλήκτρου „HOME“ (61) για να σταλεί η ρομποτική χλοοκοπτική μηχανή πίσω στον σταθμό. Kλείστε το κάλυμμα της οθόνης (25).

Απασφάλιση της ρομποτικής χλοοκοπτικής μηχανής και κλείσιμο του καλύμματος της οθόνης (25) εντός 5 δευτερολέπτων.

Απασφάλιση της ρομποτικής χλοοκοπτικής μηχανής και πίεση του πλήκτρου μανδαλώματος (62).

7. Καθαρισμός, συντήρηση και

παραγγελία ανταλλακτικών

Πριν από όλες τις εργασίες καθαρισμού και συντήρησης η μηχανή να μην είναι υπό τάση. Βγάλτε το φις από την πρίζα και Anl_FREELEXO_CAM_SPK13.indb 434Anl_FREELEXO_CAM_SPK13.indb 434 01.12.2022 15:38:0701.12.2022 15:38:07GR

απενεργοποιήστε τη συσκευή με τον κεντρικό διακόπτη (7) (OFF) (εικ. 8). Εκτός αυτού αφαιρέστε τη μπαταρία (Α) από την ρομποτική χλοοκοπτική μηχανή (εικ. 3b). Προσοχή! Να φοράτε προστατευτικά γάντια

Να κρατάτε όσο πιο ελεύθερα από σκόνη και ακαθαρσίες γίνεται τα συστήματα προστασίας, τις σχισμές εξαερισμού και το κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή με ένα καθαρό πανί, ή καθαρίστε το με πεπιεσμένο αέρα σε χαμηλή πίεση.

Δεν επιτρέπεται ο καθαρισμός της ρομποτικής χλοοκοπτικής μηχανής με τρεχούμενο νερό, ιδιαίτερα με υψηλή πίεση.

Να καθαρίζετε τη συσκευή τακτικά με ένα νωπό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλύτες, γιατί δεν αποκλείεται να καταστρέψουν την επιφάνεια της συσκευής. Προσέξτε να μην περάσει νερό στο εσωτερικό της συσκευής.

Να καθαρίζετε τη ρομποτική χλοοκοπτική μηχανή αν γίνεται με βούρτσες ή πανιά.

Ελέγξτε την κινητικότητα των λαμών (10) και του δίσκου του μαχαιριού (11).

Για τον καθαρισμό των επαφών φόρτισης στην ρομποτική χλοοκοπτική μηχανή (1) και στον σταθμό φόρτισης (19), να χρησιμοποιείτε καθαριστικό για μέταλλα ή πολύ λεπτό γυαλόχαρτο. Να τα καθαρίζετε για να εξασφαλίζετε καλή επίδοση.

Να ελέγχετε τακτικά τον φακό της κάμερας (15) για ακαθαρσίες και να τις καθαρίζετε. Ιδιαίτερα με τις βροχές μπορεί να λερωθεί ο φακός. Μη χρησιμοποιείτε καυστικά μέσα καθαρισμού και διαλύτες.

Να αντικαθίστανται οι φθαρμένες ή ελαττωματικές λάμες (10) και οι βίδες στερέωσης πάντα ανά ζεύγη.

Να αντικαθίστανται τα φθαρμένα ή ελαττωματικά εξαρτήματα ή τμήματα.

Για μεγαλύτερη διάρκεια ζωής να καθαρίζονται και κατόπιν να λαδώνονται όλα τα βιδωτά εξαρτήματα καθώς και οι τροχοί και οι άξονες.

Η τακτική περιποίηση της ρομποτικής χλοοκοπτικής μηχανής σας όχι μόνο σας εξασφαλίζει την λειτουργία και αποδοτικότητά του για μεγάλο χρονικό διάστημα, αλλά συμβάλει και στο προσεκτικό και απλό κόψιμο της χλόης σας.

Τα εξαρτήματα που υπόκεινται σε μεγαλύτερη φθορά είναι οι λάμες (10). Να ελέγχετε τακτικά την κατάσταση των λαμών (10) καθώς και την στερέωσή τους. Εάν παρουσιαστούν υπερβολικές δονήσεις της ρομποτικής χλοοκοπτικής μηχανής, μπορεί να σημαίνει πως οι λάμες (10) είναι ελαττωματικές ή παραμορφώθηκαν από κρούσεις. Εάν οι λάμες (10) είναι φθαρμένες, πρέπει να αντικατασταθούν

Να ελέγχετε τακτικά την εικόνα κοπής του γκαζόν σας. Με φθαρμένες λάμες τα χόρτα δεν κόβονται καλά. Έτσι μπορεί το γκαζόν σας να ξεραθεί ελαφρά στην επιφάνεια και να κιτρινίσει. Για τον λόγο αυτό να αλλάζετε τακτικά τις λάμες για να έχετε καλύτερη και ίσια κοπτική απόδοση.

Να ελέγχετε τακτικά την κάτω πλευρά της ρομποτικής χλοοκοπτικής μηχανής για ακαθαρσίες. Να καθαρίζετε τακτικά την ρομποτική χλοοκοπτική σας μηχανή. Να αφαιρείτε τις μεγαλύτερες ακαθαρσίες

Τις πρώτες εβδομάδες μετά τη θέση σε λειτουργία και μετά από προηγούμενη κοπή του γκαζόν με απλό χλοοκοπτικό, μπορεί να δημιουργηθούν περισσότερες ακαθαρσίες στη ρομποτική χλοοκοπτική σας μηχανή. Για τον λόγο αυτό να ελέγχετε στο διάστημα αυτό συχνότερα την κάτω πλευρά της ρομποτικής χλοοκοπτικής σας μηχανής.

Να μειώνετε το ύψος του γκαζόν μόνο σε μικρά βήματα για να αποφύγετε περισσότερες ακαθαρσίες.

Στο εσωτερικό της συσκευής δεν υπάρχουν εξαρτήματα που χρειάζονται συντήρηση.

7.2.1 Αλλαγή των λαμών

Να χρησιμοποιείτε μόνο τα γνήσια ανταλλακτικά, διότι διαφορετικά ενδεχομένως να μην είναι εγγυημένες οι λειτουργίες και η

Η ρομποτική χλοοκοπτική μηχανή διαθέτει τρεις λάμες (10) σε έναν δίσκο μαχαιριού (11). Αυτές οι λάμες (10) έχουν μία διάρκεια ζωής έως 3 μήνες (εάν δεν προσκρούσουν σε εμπόδια). Παρακαλούμε να αντικαθίστανται και οι τρεις λάμες (10) συγχρόνως για να αποκλεισθεί η μείωση της απόδοσης και ισορροπίας της συσκευής σας. Για να αλλάξετε τις λάμες (10) ακολουθήστε τα εξής βήματα (εικ. 10) – Προσοχή! - Να φοράτε

1. Με ένα κατσαβίδι μπλοκάρετε την

περιστροφή του δίσκου του μαχαιριού (11). Βάλτε το κατσαβίδι στις οπές που προβλέπονται για τον σκοπό αυτό στον δίσκο μαχαιριού (11) και το προστατευτικό

2. Λασκάρετε τις βίδες στερέωσης.

3. Αφαιρέστε τις λάμες (10) και

αντικαταστήστε τις με καινούργιες. Να αντικαθίστανται και οι τρεις λάμες (10) πάντα ανάζεύγη.

4. Κατόπιν σφίγγετε πάλι τη βίδα στερέωσης.

Εξασφαλίστε πως οι νέες λάμες (10) κινούνται ελεύθερα. Στο τέλος της σαιζόν να κάνετε γενικό έλεγχο της ρομποτικής χλοοκοπτικής μηχανής και να απομακρύνετε όλα τα κατάλοιπα. Πριν από κάθε αρχή της σαιζόν πρέπει οπωσδήποτε να ελέγχετε τις λάμες (10). Σε περίπτωση επισκευών επικοινωνήστε με το τμήμα μας εξυπηρέτησης πελατών. Να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

7.2.2 Update του λογισμικού

Για να εκτελέσετε update του λογισμικού , αντιγράψτε το νέο λογισμικό σε κενό στικάκι USB (ενδεχομένως μορφοποιήστε προηγουμένως το στικάκι USB). Εξασφαλίστε πως η μπαταρία είναι τελείως γεμάτη πριν εκτελέσετε τα ακόλουθα βήματα:

1. Τοποθετήστε την ρομποτική χλοοκοπτική

μηχανή στο πεδίο κοπής του γκαζόν. Η ρομποτική χλοοκοπτική μηχανή δεν επιτρέπεται να βρίσκεται στον σταθμό φόρτισης (19) στη διάρκεια του update του λογισμικού.

2. Συνδέστε στην υποδοχή USB όπως φαίνεται

στην εικόνα ένα κενό στικ USB (εικ. 11).

3.1 Η ρομποτική χλοοκοπτική μηχανή κάνει

τώρα εγκατάσταση των δύο αρχείων το ένα μετά το άλλο. Εναλλακτικά μπορεί να γίνει το update για κάθε αρχείο χωριστά. Πρέπει πρώτα όμως να απενεργοποιήσετε τη ρομποτική χλοοκοπτική μηχανή από τον κεντρικό διακόπτη (OFF).

3.2 Update του συστήματος (παράδειγμα

χαρακτηρισμός αρχείου: CMK_3100.1.2.3.4.bin): Πιέστε το πλήκτρο „4H“ της ρύθμισης κοπής του γκαζόν (60) και ενεργοποιήστε συγχρόνως τη ρομποτική χλοοκοπτική μηχανή με τον κεντρικό διακόπτη (7) (ΟΝ).

3.3 Θπδατε της κάμερας (Παράδειγμα

χαρακτηρισμός αρχείου: Camera_1.2.3.4.bin): Πιέστε το πλήκτρο „10H“ της ρύθμισης κοπής του γκαζόν (60) και ενεργοποιήστε συγχρόνως τη ρομποτική χλοοκοπτική μηχανή με τον κεντρικό διακόπτη (7) (ΟΝ).

4. Κατά τη διάρκεια του update αναβοσβήνουν

5. Μετά την ολοκλήρωση της διαδικασίας η

ρομποτική χλοοκοπτική μηχανή κάνει ένα συνεχή σφυριχτό ήχο. Εάν η διαδικασία ήταν επιτυχής, ανάβουν συνεχώς όλα τα 4 LED χρόνου (50). Εάν δεν στάθηκε δυνατή η ολοκλήρωση της διαδικασίας, σβήνουν τα 4 LED χρόνου (50) και εσείς πρέπει να επαναλάβετε του update του λογισμικού.

6. Αφαιρέστε το στικ USB και εκκινήστε εκ

νέου τη ρομποτική χλοοκοπτική μηχανή με τον κεντρικό διακόπτη (7).

7.2.3 Eπισκευή του καθοδηγητικού

Διακόψτε την παροχή ρεύματος προς τον σταθμό φόρτισης (19). Εάν κοπεί το καθοδηγητικό καλώδιο (24) σε οποιοδήποτε σημείο, χρησιμοποιήστε για την επισκευή το επισυναπτόμενο συνδετικό καλωδίων (25). Περάστε τα δύο άκρα του κομμένου καθοδηγητικού καλωδίου (24) στο συνδετικό καλωδίων (25) και πιέστε το με μία τανάλια. Συνδέστε πρώτα το βύσμα με την πρίζα. Ελέγξτε κατόπιν με την ένδειξη LED (19a) στον σταθμό φόρτισης (19) τη σωστή λειτουργία.

7.3 Παραγγελία ανταλλακτικών:

Κατά την παραγγελία ανταλλακτικών να αναφέρετε τα εξής:

Αριθμός είδους της συσκευής

Αριθμός ταύτισης της συσκευής

Αριθμός ανταλλακτικού Θα βρείτε τις ισχύουσες τιμές και πληροφορίες στην ιστοσελίδα www.Einhell-Service.com Ανταλλακτικές λάμες Αρ. είδους: 34.140.20 Anl_FREELEXO_CAM_SPK13.indb 436Anl_FREELEXO_CAM_SPK13.indb 436 01.12.2022 15:38:0701.12.2022 15:38:07GR

Φορτίστε πλήρως τη μπαταρία (Α) πριν την αποθηκεύσετε για το χειμώνα και απενεργοποιήστε τη ρομποτική χλοοκοπτική μηχανή με τον κενρικό διακόπτη (7) (OFF). Αφαιρέστε τη μπαταρία (Α) από τη συσκευή. Αφαιρέστε το τροφοδοτικό (20) από την παροχή ρεύματος και τον σταθμό φόρτισης (19). Το καθοδηγητικό καλώδιο (24) μπορεί να μείνει τον χειμώνα στο ύπαιθρο. Εξασφαλίστε όμως πως είναι προστατευτμένες από σκουριά οι συνδέσεις. Για τον σκοπό αυτό βγάλτε τις συνδέσεις του καθοδηγητικού καλωδίου (24) από τον σταθμό φόρτισης (19). Να αποθηκεύετε τη συσκευή και τα εξαρτήματά της σε σκοτεινό, στεγνό χώρο χωρίς θερμοκρασίες κάτω από το μηδέν και μακριά από παιδιά. Η καλύτερη θερμοκρασία για την αποθήκευση είναι μεταξύ 5 °C και 30 °C. Φυλάξτε τη συσκευή στην αρχική της συσκευασία.

Απενεργοποιήστε τη συσκευή με τον κεντρικό διακόπτη (7) (OFF) (εικ. 8).

Εάν υπάρχουν, τοποθετήστε συστήματα προστασίας κατά την μεταφορά.

Να προστατεύετε τη συσκευή από ζημιές και δυνατές δονήσεις που δημιουργούνται ιδιαίτερα κατά την μεταφορά με οχήματα.

Να ασφαλίζετε τη συσκευή για να μη γλιστρήσει και να μην πέσει.

Να μεταφέρετε τη ρομποτική χλοοκοπτική μηχανή από τη χειρολαβή (6) με το μαχαίρι (11) να μη βλέπει προς το σώμα σας,

10. Διάθεση στα απορρίμματα και

επαναχρησιμοποίηση Η συσκευή βρίσκεται σε μία συσκευασία προς αποφυγή ζημιών κατά τη μεταφορά Αυτή η συσκευασία αποτελείται από πρώτες ύλες και έτσι μπορεί να επαναχρησιμοποιηθεί ή να ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της αποτελούνται από διάφορα υλικά, όπως π.χ. μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται η απόρριψη ελαττωματικών συσκευών στα οικιακά απορρίμματα. Σωστή απόρριψη είναι η παράδοση σε κατάλληλα κέντρα συλλογής. Εάν δεν γνωρίζετε πού βρίσκεται παρόμοιο κέντρο συλλογής , ρωτήστε στη διοίκηση της κοινότητάς σας. Μόνο για κράτη-μέλη της Ε.Ε. Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα! Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον. Εναλλακτική λύση ανακύκλωσης αντί για

Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα. Παρακαλούμε κατά την διάθεση στα απορρίμματα να προσέξετε να αφαιρεθούν οι μπαταρίες και ταείδη φωτισμού από τη συσκευή (π.χ. λάμπες). Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με ρητή συγκατάθεση της Ein- hell Germany AG. M ε επιφύλαξη τεχνικών τροποποιήσεων Anl_FREELEXO_CAM_SPK13.indb 437Anl_FREELEXO_CAM_SPK13.indb 437 01.12.2022 15:38:0801.12.2022 15:38:08GR

11. Ένδειξη του σταθμού φόρτισης και αποκατάσταση βλαβών

Ένδειξη LED (19a) Περιγραφή Λύση Απενεργοποίηση (OFF) - Διακοπή της παροχής

- Ελέγξτε την παροχή ρεύματος Πράσινο φως - Έτοιμη για λειτουργία - Η μπαταρία είναι πλήρως

- Συνδεδεμένο καθοδηγητικό καλώδιο (24) Αναβοσβήνει με πράσινο φως - Κομμένο καθοδηγητικό καλώδιο (24) - Ελέγξτε το καθοδηγητικό καλώδιο (24) για θραύση. Κόκκινο φως:- Η μπαταρία φορτίζεται.- Περιμένετε μέχρι να φορτιστεί πλήρως η

12. Ένδειξη του σταθμού φόρτισης και αποκατάσταση βλαβών

LED αισθητήρας βροχής (53) Περιγραφή / Ενδεχόμενη

Αναβοσβήνει με κίτρινο φως - Ενεργοποιήθηκε ο αισθητήρας βροχής (5). - Περιμένετε να στεγνώσει η ρομποτική χλοοκοπτική μηχανή. - Μία αναλυτική περιγραφή για τον αισθητήρα θα βρείτε στο κεφάλαιο 5.2. GNSS-LED (54) Περιγραφή / Ενδεχόμενη

Αναβοσβήνει με πράσινο φως - Η ρομποτική χλοοκοπτική μηχανή αναζητάει μία σύνδεση με το σύστημα GNSS και βαθμονομεί τη θέση του σταθμού φόρτισης (19). - Ανακριβές σήμα GNSS - Περιμένετε να λήξει η βαθμονόμηση. - Εάν το LED του GNSS (54) είναι διαρκώς αναμμένο, το σήμα είναι πολύ αδύναμο (λόγω κτιρίων/δέντρου) και πρέπει να γίνει προσαρμογή της θέσης του σταθμού φόρτισης (19). Πράσινο φως - Η ρομποτική χλοοκοπτική μηχανή βαθμονόμησε τη θέση του σταθμού φόρτισης (19) με τη βοήθεια του GNSS. - Ακριβές σήμα GNSS - Η ρομποτική χλοοκοπτική μηχανή είναι έτοιμη για λειτουργία. Αναβοσβήνει με κίτρινο φως - Δεν υπάρχει σήμα GNSS - Προσέξτε να βρίσκεται η ρομποτική χλοοκοπτική μηχανή στο ύπαιθρο και να μην εμποδίζεται το σήμα GNSS. Anl_FREELEXO_CAM_SPK13.indb 438Anl_FREELEXO_CAM_SPK13.indb 438 01.12.2022 15:38:0801.12.2022 15:38:08GR

GNSS-LED (54) Περιγραφή / Ενδεχόμενη

- Η ρομποτική χλοοκοπτική μηχανή είναι πολύ μακριά από τον σταθμό φόρτισης (19). - Φέρτε τη ρομποτική χλοοκοπτική μηχανή στο πεδίο κοπής του γκαζόν που βρίσκεται κοντά στον σταθμό φόρτισης (19). Απενεργοποιήστε τον κεντρικό διακόπτη (7) (OFF) και ενεργοποιήστε τον και πάλι (ΟΝ) για νέα εκκίνηση της

χλοοκοπτικής μηχανής. Κόκκινο φως:- Σφάλμα υλισμικού της μονάδας GNSS - Αποτανθείτε προς το τμήμα εξυπηρέτησης πελατών. LED μπαταρίας (55) Περιγραφή / Ενδεχόμενη αιτία Λύση Πράσινο φως - Η μπαταρία είναι πλήρως

- Η ρομποτική χλοοκοπτική μηχανή είναι έτοιμη για λειτουργία. Ανάβει με κόκκινο

- Η ρομποτική χλοοκοπτική μηχανή πηγαίνει στον σταθμό φόρτισης (19) για να φορτίσει τη μπαταρία. Αναβοσβήνει με πράσινο φως - Η μπαταρία φορτίζεται.- Η ρομποτική χλοοκοπτική μηχανή βρίσκεται στον σταθμό φόρτισης (19) και φορτίζεται. Αναβοσβήνει με κόκκινο φως Σφάλμα μπαταρίας: - Παρουσιάστηκε σφάλμα μπαταρίας στη ρομποτική χλοοκοπτική μηχανή - Η μπαταρία δεν φορτίζεται - Η μπαταρία έφτασε στο τέλος της ζωής της - Σιγουρευτείτε πως η μπαταρία είναι σωστά τοποθετημένη. - Ελέγξτε εάν ο κεντρικός διακόπτης (7) είναι ενεργοποιημένος (ΟΝ) όσο βρίσκεται η ρομποτική χλοοκοπτική μηχανή στον σταθμό φόρτισης (19). - Ελέγξτε τη θέση του σταθμού φόρτισης (19). Αλλάξτε την μπαταρία εάν

Σφάλμα υπερθέρμανσης: - Πολύ ψηλή / πολύ χαμηλή θερμοκρασία μπαταρίας ή υπερθέρμανση του συστήματος ελέγχου - Σε θερμοκρασία της μπαταρίας άνω των 65°C η ρομποτική χλοοκοπτική μηχανή επιστρέφει στον σταθμό φόρτισης (19). - Σε θερμοκρασία της μπαταρίας άνω των 45°C ή κάτω των 0°C σταματάει η διαδικασία φόρτισης και η ρομποτική χλοοκοπτική μηχανή περιμένει στον σταθμό φόρτισης (19). - Το καλοκαίρι να εργάζεστε τις πρωϊνές ώρες και να αποφεύγετε τη λειτουργία της ρομποτικής χλοοκοπτικής μηχανής κατά τις πολύ ζεστές ώρες της ημέρας. - Αφού κρυώσει η μπαταρία ή αφού φτάσει το σύστημα ελέγχου το επιτρεπτό πεδίο θερμοκρασίας, η ρομποτική χλοοκοπτική μηχανή επιστρέφει αυτόματα στην προγραμματισμένη λειτουργία. Anl_FREELEXO_CAM_SPK13.indb 439Anl_FREELEXO_CAM_SPK13.indb 439 01.12.2022 15:38:0801.12.2022 15:38:08GR

LED καθοδηγητικού καλωδίου (56) Περιγραφή / Ενδεχόμενη αιτία Λύση Πράσινο φως Η ρομποτική χλοοκοπτική μηχανή βρίσκεται στον σταθμό φόρτισης (19) ή κοντά στη γραμμή αναζήτησης και η απόκλιση από την τιμή ποιότητας αναφοράς είναι

- Η ρομποτική χλοοκοπτική μηχανή είναι έτοιμη για λειτουργία. Αναβοσβήνει με κίτρινο φως Η ρομποτική χλοοκοπτική μηχανή βρίσκεται στον σταθμό φόρτισης (19) ή κοντά στη γραμμή αναζήτησης και

απόκλιση από την τιμή ποιότητας αναφοράς είναι

Η ρομποτική χλοοκοπτική μηχανή είναι έτοιμη για λειτουργία. Ελέγξτε ενδεχομένως τα όρια του πεδίου κοπής, γιατί ενδεχομένως μπορεί να χαλάσουν περισσότερο. Έτσι εν θα μπορεί να εργαστεί η ρομποτική χλοοκοπτική μηχανή Αναβοσβήνει με κόκκινο φως Η ρομποτική χλοοκοπτική μηχανή βρίσκεται στον σταθμό φόρτισης (19)

στη γραμμή αναζήτησης και η απόκλιση από την τιμή ποιότητας αναφοράς είναι μεγάλη. Η ρομποτική χλοοκοπτική μηχανή παραμένει στον σταθμό φόρτισης (19). Ελέγξτε τα όρια του πεδίου κοπής του γκαζόν. Κατόπιν διαγράψτε την τιμή αναφοράς και εκτελέστε νέα αρχικοποίηση της τιμής ποιότητας του ορίου. Ανάβει με κόκκινο

Σφάλμα κάμερας: Η ρομποτική χλοοκοπτική μηχανή δεν λαμβάνει σήμα από τη μονάδα της κάμερας. Απενεργοποιήστε τον κεντρικό διακόπτη (7) (OFF) και ενεργοποιήστε τον και πάλι (ΟΝ) για νέα εκκίνηση της ρομποτικής χλοοκοπτικής μηχανής. Απενεργοποίηση (OFF) - Έπαθε ζημιά το καθοδηγητικό καλώδιο (24). - Η παροχή ρεύματος του σταθμού φόρτισης (19)

- Η ρομποτική χλοοκοπτική μηχανή βρίσκεται στη γραμμή αναζήτησης. Ελέγξτε εάν η ένδειξη LED (19a) ανάβει με πράσινο φως στον σταθμό φόρτισης (19). - Εξασφαλίστε πως το καθοδηγητικό καλώδιο (24) έχει τοποθετηθεί σωστή και στη μέση κάτω από τον σταθμό φόρτισης (19). - Ελέγξτε τη θέση του σταθμού φόρτισης (19). Anl_FREELEXO_CAM_SPK13.indb 440Anl_FREELEXO_CAM_SPK13.indb 440 01.12.2022 15:38:0901.12.2022 15:38:09GR

LED συναγερμού (57) Περιγραφή / Ενδεχόμενη

Ανασηκώθηκε η μηχανή: - Ενεργοποιήθηκε συνεχώς επί 10 δευτερόλεπτα ο αισθητήρας ανύψωσης Μπλοκαρισμένη μηχανή: - Ενεργοποιήθηκε πολλές φορές εντός ενός λεπτού ο αισθητήρας εμποδίων - Ενεργοποιήθηκε συνεχώς επί 10 δευτερόλεπτα ο αισθητήρας εμποδίων - Ενεργοποιήθηκε τρεις φορές ο αισθητήρας εμποδίων κατά τη διάρκεια της επιστροφής στον σταθμό φόρτισης (19). Πολύ κοντά στον σταθμό

- Η ρομποτική χλοοκοπτική μηχανή στάλθηκε πίσω πολύ κοντά στον σταθμό φόρτισης (19). Έπεσε κάτω: - Η ρομποτική χλοοκοπτική μηχανή ήταν πεσμένη πάνω από 10 δευτερόλεπτα - Η ρομποτική χλοοκοπτική μηχανή είχε κλίση προς μία κατεύθυνση για μεγαλύτερο χρονικό διάστημα Πιέστε το πλήκτρο STOP (3) για να ανοίξετε το κάλυμμα του χειριστηρίου (13). Ξανααρχίστε την διαδικασία κοπής από το χειριστήριο (2): - Εάν παρουσιάζεται συχνά αυτό το σφάλμα, ελέγξτε το πεδίο κοπής για εμπόδια με ύψος άνω των 10 cm και αφαιρέστε τα ή χωρίστε τα από το πεδίο

Πιέστε το πλήκτρο STOP (3) για να ανοίξετε το κάλυμμα του χειριστηρίου (13). Ξανααρχίστε την διαδικασία κοπής από το χειριστήριο (2): - Ελέγξτε εάν μπλόκαρε η ρομποτική χλοοκοπτική μηχανή λόγω εμποδίου ή εάν έχει μπλοκάρει ανάμεσα σε δέντρα ή θάμνους. Αφαιρέστε το εμπόδιο ή αποφύγετε το σημείο αυτό. - Εάν αυτό το σφάλμα παρουσιάζεται συχνά, ελέγξτε το πεδίο κοπής. Προσέχετε ιδιαίτερα τις στενές γωνίες, διαδρόμους, φράχτες, βράχους κλπ. - Ελέγξτε εάν η χλόη είναι πολύ ψηλή και μπλοκάρει η ρομποτική χλοοκοπτική μηχανή. Στην περίπτωση αυτή να κόβετε το γκαζόν κάτω από 60 mm. Πιέστε το πλήκτρο STOP (3) για να ανοίξετε το κάλυμμα του χειριστηρίου (13). Ξανααρχίστε την διαδικασία κοπής από το χειριστήριο (2): - Η ρομποτική χλοοκοπτική μηχανή να σταλεί πίσω στον σταθμό φόρτισης (19) με απόσταση τουλάχιστον 2 m. Πιέστε το πλήκτρο STOP (3) για να ανοίξετε το κάλυμμα του χειριστηρίου (13). Ξανααρχίστε την διαδικασία κοπής από το χειριστήριο (2): - Φέρτε την ρομποτική χλοοκοπτική μηχανή σε λεία επιφάνεια και εκκινήστε την εκ νέου. - Εάν η ρομποτική χλοοκοπτική μηχανή λόγω του επικλινούς εδάφους στην περιοχή κοπής του γκαζόν έπεσε προς κάποια πλευρά, προσαρμόστε τα όρια για να αποφύγετε έντονες κλίσεις. Anl_FREELEXO_CAM_SPK13.indb 441Anl_FREELEXO_CAM_SPK13.indb 441 01.12.2022 15:38:0901.12.2022 15:38:09GR

LED συναγερμού (57) Περιγραφή / Ενδεχόμενη

Σφάλμα τροχού: - Ανυψώθηκαν από εμπόδιο οι πίσω τροχοί (8). - Οι πίσω τροχοί (8) δεν κινούνται ελεύθερα λόγω ανώμαλης χλόης. Σφάλμα του κουμπιού STOP: Το κάλυμμα του χειριστηρίου (13) είναι ανοικτό και έχει πιεσθεί ένα πλήκτρο του χειριστηρίου (2), αλλά δεν ενεργοποιήθηκε το πλήκτρο STOP (3).

ρομποτική χλοοκοπτική μηχανή δεν αναγνωρίζει επιφάνεια γκαζόν ούτε τα όρια του γκαζόν και βρίσκεται εκτός του πεδίου κοπής του γκαζόν. Πιέστε το πλήκτρο STOP (3) για να ανοίξετε το κάλυμμα του χειριστηρίου (13). Ξανααρχίστε την διαδικασία κοπής από το χειριστήριο (2): - Φέρτε την ρομποτική χλοοκοπτική μηχανή σε λεία επιφάνεια και εκκινήστε την εκ νέου. Πιέστε το πλήκτρο STOP (3) για να ανοίξετε το κάλυμμα του χειριστηρίου (13). Ξανααρχίστε την διαδικασία κοπής από το χειριστήριο (2): - Σιγουρευτείτε πως με το πλήκτρο STOP (3) ανοίγει και κλείνει ελεύθερα το κάλυμμα του χειριστηρίου (13) - Ελέγξτε τη λειτουργικότητα του πλήκτρου STOP (3). Πιέστε το πλήκτρο STOP (3) για να ανοίξετε το κάλυμμα του χειριστηρίου (13). Ξανααρχίστε την διαδικασία κοπής από το χειριστήριο (2): - Εξασφαλίστε πως η ρομποτική χλοοκοπτική μηχανή βρίσκεται εντός της επιφάνειας προς κοπή. Anl_FREELEXO_CAM_SPK13.indb 442Anl_FREELEXO_CAM_SPK13.indb 442 01.12.2022 15:38:0901.12.2022 15:38:09GR

LED συναγερμού (57) Περιγραφή / Ενδεχόμενη

Σφάλμα αισθητήρα: - Η ρομποτική χλοοκοπτική μηχανή σταμάτησε λόγω σφάλματος του αισθητήρα Σφάλμα κινητήρα / Υπερβολικό ηλεκτρικό φορτίο κινητήρα - Σταμάτησε η ρομποτική χλοοκοπτική μηχανή λόγω υπερβολικού ηλεκτρικού φορτίου στον κινητήρα ή σφάλματος του κινητήρα Σφάλμα λειτουργίας: - Η ρομποτική χλοοκοπτική μηχανή σταμάτησε λόγω σφάλματος λειτουργίας Απενεργοποιήστε τον κεντρικό διακόπτη (7) (OFF) και ενεργοποιήστε τον και πάλι (ΟΝ) για νέα εκκίνηση της ρομποτικής χλοοκοπτικής μηχανής. Απενεργοποιήστε τον κεντρικό διακόπτη (7) (OFF) και ενεργοποιήστε τον και πάλι (ΟΝ) για νέα εκκίνηση της ρομποτικής χλοοκοπτικής μηχανής. - Ελέγξτε το ύψος της χλόης στην περιοχή κοπής και ενδεχομένως κουρέψτε στο σημείο αυτό το γκαζόν με κοινό χλοοκοπτικό σε ύψος κάτων των 60 mm. - Αυξήστε το ύψος κοπής. Αρχίστε με μεγαλύτερο ύψος κοπής και μειώστε το σε μικρά βήματα μέχρι το επιθυμούμενο

- Ελέγξτε τα μαχαίρια (11) και τους τροχούς για ακαθαρσίες και καθαρίστε τα

- Ελέγξτε τους πίσω τροχούς και τον δίσκο κοπής (11) για μπλοκαρισμένα αντικείμενα. Εάν δεν μπορείτε να αφαιρέστε τα μπλοκαρίσματα, επικοινωνήστε με το αρμόδιο τμήμα εξυπηρέτησης πελατών. Απενεργοποιήστε τον κεντρικό διακόπτη (7) (OFF) και ενεργοποιήστε τον και πάλι (ΟΝ) για νέα εκκίνηση της ρομποτικής χλοοκοπτικής μηχανής. Αναβοσβήνει με κόκκινο φως Σφάλμα αισθητήρα μαγνητικής ταινίας: Η ρομποτική χλοοκοπτική μηχανή δεν λαμβάνει σήμα

αισθητήρα της μαγνητικής ταινίας. Απενεργοποιήστε τον κεντρικό διακόπτη (7) (OFF) και ενεργοποιήστε τον και πάλι (ΟΝ) για νέα εκκίνηση της ρομποτικής χλοοκοπτικής μηχανής. Anl_FREELEXO_CAM_SPK13.indb 443Anl_FREELEXO_CAM_SPK13.indb 443 01.12.2022 15:38:1001.12.2022 15:38:10GR

Αναζήτηση αιτίας βλάβης Σφάλμα Ενδεχόμενη αιτία Αποκατάσταση Η ρομποτική χλοοκοπτική μηχανή στέκεται στο πεδίο κοπής της χλόης. Δεν παίρνει μπροστά η ρομποτική χλοοκοπτική

- Πολύ χαμηλή τάση της

- Σφάλμα κυκλώματος ή ηλεκτρονικού συστήματος - Φέρτε την ρομποτική χλοοκοπτική μηχανή για φόρτιση πίσω στον σταθμό φόρτισης (19). - Ενεργοποιήστε τον κεντρικό διακόπτη (7) (ΟΝ). - Αποτανθείτε προς το τμήμα εξυπηρέτησης πελατών. - Ελέγξτε τη θέση του σταθμού φόρτισης (19) και την μέγιστη απόσταση προς τον σταθμό φόρτισης. - Να χρησιμοποιήσετε μία μπαταρία με μεγαλύτερη δυναμικότητα. - Προσοχή: Κατά τη χρήση μπαταρίας Multi-Ah (π.χ. 4-6 Ah) ρυθμίστε την μεγαλύτερη δυναμικότητα. Mε την προσεκτική φόρτιση και εκφόρτιση της ρομποτικής χλοοκοπτικής μηχανής δεν απαιτείται η χρήση της χαμηλότερης δυναμικότητας για την παράταση της διάρκειας ζωής. Η ρομποτική χλοοκοπτική μηχανή δεν μπορεί να πάει στον σταθμό φόρτισης. - Δεν έχει εγκατασταθεί σωστά ο σταθμός φόρτισης (19) - Εξασφαλίστε πως η ένδειξη LED (19a) ανάβει με πράσινο φως στον σταθμό φόρτισης (19). - Σιγουρευτείτε πως το καθοδηγητικό καλώδιο (24) έχει συνδεθεί με

καθοδηγηρικό καλώδιο (24) στον σταθμό φόρτισης (19) και πως το μπροστινό καθοδηγητικό καλώδιο (24) έχει τοποθετηθεί στη μέση του σταθμού φόρτισης (19). - Εξασφαλίστε πως ο σταθμός φόρτισης (19) έχει τοποθετηθεί σωστά. Εκπομπή εντατικού θορύβου της

- Ελαττωματικές λάμες (10) - Πολλά ξένα αντικείμενα στις λάμες (10) - Εκκίνηση της ρομποτικής χλοοκοπτικής μηχανής πολύ

- Ελαττωματικό σύστημα κίνησης μαχαιριών ή ελαττωματικό σύστημα μετάδοσης κίνησης - Άλλα τμήματα της ρομποτικής χλοοκοπτικής μηχανής είναι ελατωματικά - Αντικαταστήστε τις λάμες (10). Οι 3 λάμες πρέπει να αντικατασταθούν

- Η αποδοτικότητα της ρομποτικής χλοοκοπτικής μηχανής εξαρτάται από τις αιχμηρές ή λιγότερο αιχμηρές λάμες (10). Για τον λόγο αυτό να διατηρείτε τις λάμες (10) σε καλή κατάσταση. - Απενεργοποιήστε με ασφάλεια την ρομποτική χλοοκοπτική μηχανή, να φοράτε γάντια εργασίας όταν καθαρίζετε τις λάμες (10) για να αποφύγετε τέμνοντα ταύματα. - Δώστε τον κινητήρα να επισκευαστεί ή να αντικατασταθεί από το τμήμα εξυπηρέτησης πελατών. Anl_FREELEXO_CAM_SPK13.indb 444Anl_FREELEXO_CAM_SPK13.indb 444 01.12.2022 15:38:1001.12.2022 15:38:10GR

Αναζήτηση αιτίας βλάβης Σφάλμα Ενδεχόμενη αιτία Αποκατάσταση Η ρομποτική χλοοκοπτική μηχανή παραμένει στον σταθμό φόρτισης. Η

χλοοκοπτική μηχανή επιστρέφει πάντα στον σταθμό

- Λάθος ρύθμιση χρόνων

- Η στάθμη της μπαταρίας είναι πολύ χαμηλή και μειώνεται κάτω από 30%. - Ενεργοποιήθηκε ο αισθητήρας βροχής. - Υπερθέρμανση της ρομποτικής χλοοκοπτικής

- Αρχίζει να σουρουπώνει

έτσι η κάμερα δεν μπορεί να εργαστεί σωστά. - Ελέγξτε τις ρυθμίσεις χρόνων εργασίας. - Η ρομποτική χλοοκοπτική μηχανή αρχίζει και τερματίζει την εργασία της ανάλογα με το ρυθμισμένο χρονικό διάστημα εργασίας. Εκτός αυτού του διαστήματος εργασίας η ρομποτική χλοοκοπτική μηχανή παραμένει στον σταθμό φόρτισης (19). Η ρομποτική χλοοκοπτική μηχανή δεν μπορεί να βρει τον σταθμό φόρτισης (19). - Ο σταθμός φόρτισης (19) βρίσκεται σε σημείο όπου υπάρχει μόνο πολύ αδύναμο σήμα GNSS - Εμπόδια που βρίσκονται πολύ κοντά στη γραμμή το καθοδηγητικού καλωδίου εμποδίζουν την διαδρομή προς τη γραμμή. - Προσαρμόστε τη θέση του σταθμού φόρτισης (19) και σβήστε τη χαρτογράφηση όπως περιγράφεται στις οδηγίες χρήσης. - Προσαρμόστε τη μορφή της γραμμής του καθοδηγητικού καλωδίου / μεγαλώστε τη γραμμή του καθοδηγητικού καλωδίου. ΠΡΟΣΟΧΉ! Στην εγγύηση δεν περιλαμβάνονται το ενδεχομένως κομμένο καθοδηγητικό καλώδιο και οι παρεπόμενες βλάβες! Anl_FREELEXO_CAM_SPK13.indb 445Anl_FREELEXO_CAM_SPK13.indb 445 01.12.2022 15:38:1001.12.2022 15:38:10GR

Αναζήτης σφαλμάτων στη μαγνητική ταινία (27) Σφάλμα Ενδεχόμενη αιτία Αποκατάσταση Η ρομποτική χλοοκοπτική

αναγνωρίζει τη μαγνητική ταινία (27) και περνάει από πάνω της. - Η μαγνητική ταινία (27) έχει τοποθετηθεί πολύ βαθιά στο

- Η μαγνητική ταινία (27) δεν λειτουργεί σωστά λόγω της υψηλής εξωτερικής θερμοκρασίας. - Τοποθετήστε τη μαγνητική ταινία (27) στο έδαφος ή περ. 5 cm

- Περιμένετε να κρυώσει η θερμοκρασία. Αποφεύγετε τη λειτουργία της ρομποτικής χλοοκοπτικής μηχανής τις πολύ θερμές ώρες της ημέρας. Η ρομποτική χλοοκοπτική μηχανή σταματάει ή προχωράει ανεξέλεγκτα κοντά στις νησίδες οριοθέτησης. - Η μαγνητική ταινία (27) είναι πολύ κοντά στο καθοδηγητικό καλώδιο (24). Η απόσταση μεταξύ δύο ανεξάρτητων νησίδων οριοθέτησης με μαγνητική ταινία (27) είναι πολύ μικρή. - Στο πεδίο κοπής του γκαζόν δημιουργούνται βλάβες λόγω των ηλεκτρικών

- Να τηρείτε μία απόσταση τουλάχιστον 80 cm μεταξύ του καθοδηγητικού καλωδίου (24) και της μαγνητικής ταινίας (27) ή μεταξύ δύο νησίδων οριοθέτησης. - Να αποφεύγετε τα ηλεκτρικά καλώδια στην περιοχή κοπής του γκαζόν. To ποθετήστε τον σταθμό φόρτισης (19) ατην άκρη της επιφάνειας κοπής του γκαζόν. Να τηρείτε απόσταση από ξένες επιφάνειες (π.χ. γείτονες) που λειτουργούν με σύρμα οριοθέτησης. Η ρομποτική χλοοκοπτική μηχανή εισέρχεται

οριοθέτησης. - Η ρομποτική χλοοκοπτική μηχανή γλιστράει πάνω στη μαγνητική ταινία (27). - Να αποφεύγετε την τοποθέτηση της μαγνητικής ταινίας (27) σε ανηφόρες.

Να προσέχετε τους αναφερόμενους όρους τοποθέτησης. Anl_FREELEXO_CAM_SPK13.indb 446Anl_FREELEXO_CAM_SPK13.indb 446 01.12.2022 15:38:1001.12.2022 15:38:10GR

13. Υποδείξεις για την προστασία δεδομένων FREELEXO CAM

Η Einhell Germany AG χαίρεται που χρησιμοποιείτε την ρομποτική χλοοκοπτική μηχανή FREE- LEXO CAM. Δίνουμε ιδιαίτερη σημασία στην προστασία προσωπικών στοιχείων. Ακολούθως σας περιγράφουμε ποια στοιχεία υπόκεινται κατά κανόνα σε επεξεργασία κατά τη χρήση της συσκευής.

Θέση του σταθμού φόρτισης Η ρομποτική χλοοκοπτική μηχανή αποθηκεύει τοπικά στη συσκευή το από το σύστημα GNSS διαπιστωθέν σημείο του σταθμού φόρτισης. Αυτό χρειάζεται για να πλοηγηθεί μετά την ολοκλήρωση της εργασίας η συσκευή πίσω στον σταθμό φόρτισης ή στο καθοδηγητικό καλώδιο. Σε περίπτωση σέρβις μπορεί να διαβαστεί η πληροφορία αυτή μέσω του logfi le στη συσκευή.

Χρόνος ανατολής/δύσης του ήλιου Η ρομποτική χλοοκοπτική μηχανή αποθηκεύει τοπικά στη συσκευή τον χρόνο που διαπιστώθηκε από το σύστημα GNSS για την ανατολή ή τη δύση του ήλιου. Αυτό χρειάζεται για να εκκινηθεί η συσκευή μόνο σε διάστημα κατά το οποίο είναι σε θέση η κάμεραα να βγάλει φωτογραφίες με επαρκή φωτισμό. Σε περίπτωση σέρβις μπορεί να διαβαστεί η πληροφορία αυτή μέσω του logfi le στη συσκευή.

Φωτογραφίες της μονάδας της κάμερας Η ρομποτική χλοοκοπτική μηχανή αποθηκεύει τοπικά στη συσκευή φωτογραφίες που έβγαλε η μονάδα της κάμερας. Αυτό το χρειάζεται το σύστημα για να βελτιώνει συνεχώς τον αλγόριθμο της ρομποτικής χλοοκοπτικής μηχανής. Στην ρομποτική χλοοκοπτική μηχανή υπάρχουν φωτογραφίες που βγήκαν τα τελευταία 15 λεπτά της εργασάις. Αυτά τα στοιχεία αντικαθίστανται συνεχώς. Εάν η ρομποτική χλοοκοπτική μηχανή βρίσκεται στον σταθμό φόρτισης ή εάν η ρομποτική χλοοκοπτική μηχανή αναζητά τον σταθμό φόρτισης, δεν δημιουργούνται φωτογραφίες. Σε περίπτωση σέρβις μπορούν να διαβαστούν οι φωτογραφίες αυτές για να γίνει κατανοητή η αιτία του σφάλματος. Οι φωτογραφίες αυτές σσβήνονται ακολούθως. Μπορείτε μόνοι σας να σβήσετε τόσο τις πληροφορίες για τη θέση της συσκευής όσο και τις φωτογραφίες της συσκευής. Πρέπει πρώτα όμως να απενεργοποιήσετε τη ρομποτική χλοοκοπτική μηχανή από τον κεντρικό διακόπτη. Με σύγχρονη πίεση του πλήκτρου μανδαλώματος (διαγραφή των πληροφοριών GNSS) ή του πλήκτρου „ΟK“ (διαγραφή των φωτογραφιών της κάμερας) και με ενεργοποίηση της ρομποτικής χλοοκοπτικής μηχανής με τον κεντρικό διακόπτη, σβήνονται οι ανάλογες πληροφορίες. Στη συσκευή ακούγεται ηχητικό σήμα που δηλώνει το σβήσιμο. Μία αναλυτική τεκμηρίωση για τις κετυεθυντήριες γραμμές μας αναφερόμενες στην προστασία δεδομένων θα βρείτε στην ιστοσελίδα μας στο τμήμα Προστασία Δεδομένων. Anl_FREELEXO_CAM_SPK13.indb 447Anl_FREELEXO_CAM_SPK13.indb 447 01.12.2022 15:38:1101.12.2022 15:38:11GR

14. Ένδειξη φορτιστή

Κατάσταση ένδειξης Σημασία και μέτρα Κόκκινο LED Πράσινο LED απενεργοποίηση (OFF) Αναβοσβήνει Ετοιμότητα για λειτουργία Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και έτοιμος για λειτουργία. Η μπαταράι δεν είανι μέσα στο φορτιστή. Ενεργοποιημένος απενεργοποίηση (OFF)

Ο φορτιστής φορτίζει τη μπαταρία σε λειτουργία ταχείας φόρτισης. Η διάρκεια φόρτισης αναγράφεται στον φορτιστή. Υπόδειξη! Ανάλογα με την υπάρχουσα

πραγματική διάρκεια φ΄ροτισης μπορεί να διαφέρει από αυτήν που αναγράφεται στο φορτιστή. απενεργοποίηση (OFF) Ενεργοποιημένος Η μπαταρία είναι φορτισμένη και έτοιμη για χρήση. (READY TO GO) Κατόπιν ενεργοποιείται η φόρτιση ασφαλείας μέχρι την πλήρη φόρτιση. Αφήστε τη μπαταρία περίπου 15 λεπτά περισσότερο στον

Τι πρέπει να κάνετε: Αφαιρέστε τη μπαταρία από τον φορτιστή . Διακόψτε την παροχή ρεύματος προς τον φορτιστή. Αναβοσβήνει απενεργοποίηση (OFF) Φόρτιση προσαρμογής Ο φορτιστής βρίσκεται στη λειτουργία για προσεκτική

Για λόγους ασφαλείας ο φορτιστής φορτίζεται πιο αργά και χρειάζεται περισσότερο χρόνο. Αυτό μπορεί να οφείλεται

- Η μπαταρία δεν φορτίστηκε εδώ και πολύ καιρό- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται στα ιδανικά

- Η θερμοκρασία της μπαταρίας δεν κυμαίνεται στα ιδανικά

Τι πρέπει να κάνετε: Περιμένετε μέχρι να περατωθεί η διαδικασία φόρτισης, παρόλα αυτά μπορεί να συνεχιστεί η φόρτιση της

Αναβοσβήνει Αναβοσβήνει Σφάλμα Δεν είναι δυνατή πλέον η φόρτιση. Η μπαταρία είναι ελαττωματική. Τι πρέπει να κάνετε: Μία ελαττωματική μπαταρία δεν είναι δυνατόν να επαναφορτιστεί. Αφαιρέστε τη μπαταρία από τον φορτιστή. Ενεργοποιημένος Ενεργοποιημένος Βλάβη θερμοκρασίας: Η μπαταρία είναι πολύ ζεστή (π. χ. άμεση ηλιακή ακτινοβολία) ή πολύ κρύα (κάτω από 0°C). Τι πρέπει να κάνετε: Αφαιρέστε τη μπαταρία και φυλάξτε την αυτή τη 1 ημέρα σε θερμοκρασία δωματίου (περ. 20° C). Anl_FREELEXO_CAM_SPK13.indb 448Anl_FREELEXO_CAM_SPK13.indb 448 01.12.2022 15:38:1101.12.2022 15:38:11GR

Ενημέρωση για το σέρβις Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων. Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή φθροά ή ότι χρειάζονται τα ακόλουθα αναλώσιμα. Κατηγορία Παράδειγμα Φθειρόμενα εξαρτήματα* Αναλώσιμα υλικά/αναλώσιμα τμήματα*

• δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας! Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο ίντερνετ στο www.Einhell-Service.com. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε στις ακόλουθες ερωτήσεις:

Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?

Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?

Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)? Περιγράψετε αυτή τη δυσλειτουργία. Anl_FREELEXO_CAM_SPK13.indb 449Anl_FREELEXO_CAM_SPK13.indb 449 01.12.2022 15:38:1101.12.2022 15:38:11GR

Αξιότιμη πελάτισα, αξιότιμε πελάτη, τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό σέρβις που αναφέρεται στην κάρτα εγγύησης. Για την αξίωση της εγγύησης ισχύουν τα εξής:

1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν

χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που υπόσχεται ο πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας παρέχεται δωρεάν.

2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω

κατασκευαστή και που αφορούν ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της. Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική, βιοτεχνική ή βιομηχανική χρήση. Για το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.

3. Από την εγγύησή μας εξαιρούνται τα εξής:

- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας και συντήρησης. - Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ. υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση). - Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.

4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της

συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην περίπτωση σέρβις επί τόπου.

5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:

www.Einhell-Service.com. Να έχετε μαζί σας την απόδειξη της νέας συσκευής. Οι συσκευές που αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή. Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα ελαττώματα αυτά δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη διεύθυνση του σέρβις μας. Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης. Anl_FREELEXO_CAM_SPK13.indb 450Anl_FREELEXO_CAM_SPK13.indb 450 01.12.2022 15:38:1201.12.2022 15:38:12P
