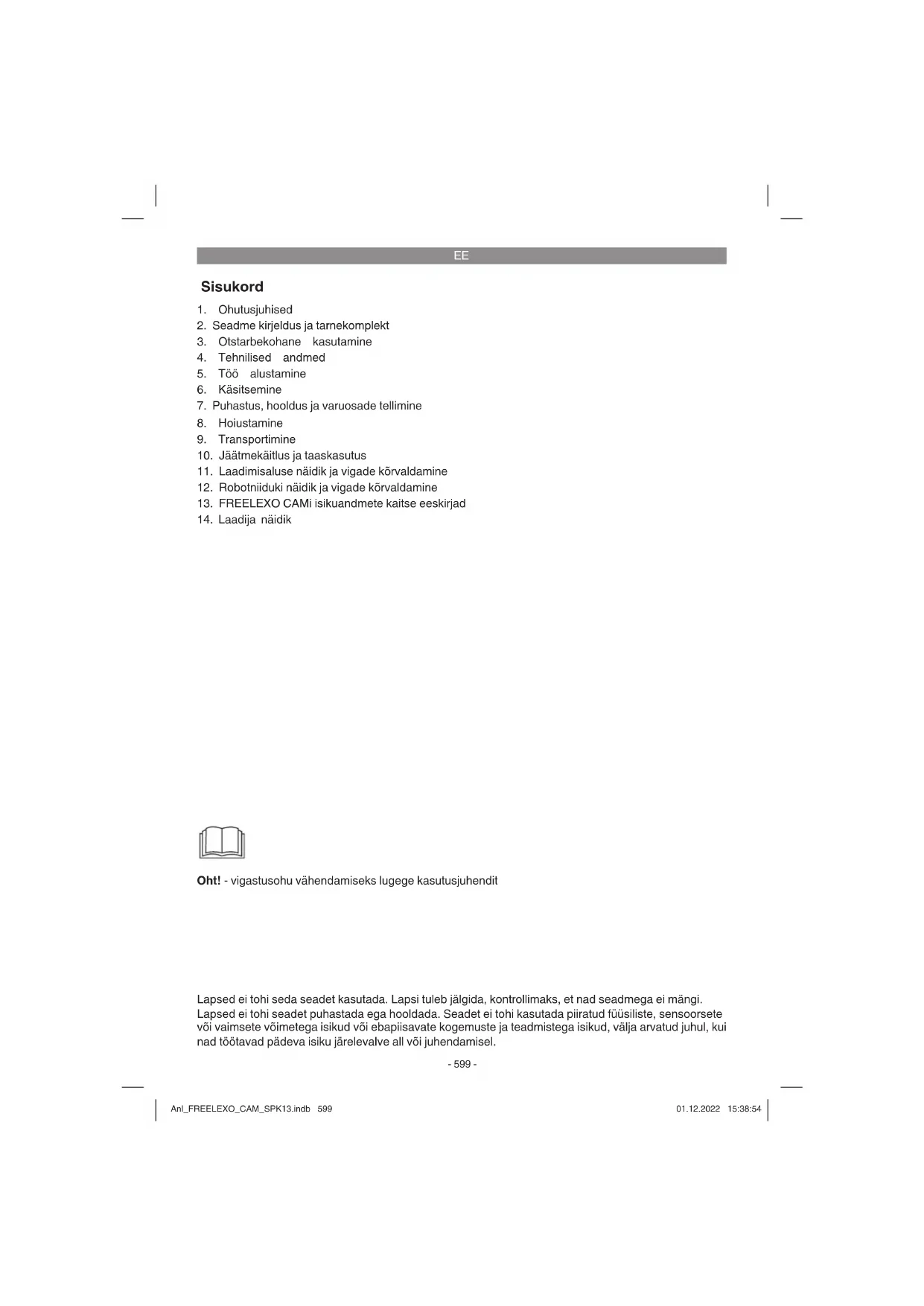

KASUTUSJUHEND GECH 3665 Li EINHELL

2. Seadme kirjeldus ja tarnekomplekt

3. Otstarbekohane kasutamine

10. Jäätmekäitlus ja taaskasutus

11. Laadimisaluse näidik ja vigade kõrvaldamine

12. Robotniiduki näidik ja vigade kõrvaldamine

13. FREELEXO CAMi isikuandmete kaitse eeskirjad

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit Lapsed ei tohi seda seadet kasutada. Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängi. Lapsed ei tohi seadet puhastada ega hooldada. Seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud või ebapiisavate kogemuste ja teadmistega isikud, välja arvatud juhul, kui nad töötavad pädeva isiku järelevalve all või juhendamisel. Anl_FREELEXO_CAM_SPK13.indb 599Anl_FREELEXO_CAM_SPK13.indb 599 01.12.2022 15:38:5401.12.2022 15:38:54EE

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend/ ohutusjuhised hoolikalt läbi. Hoidke need kindlas kohas alles, et teave oleks teil igal hetkel käeula- tuses. Kui te peaksite seadme teisele isikule üle andma, siis andke talle ka kasutusjuhend/ohutus- juhised. Me ei võta endale vastutust õnnetuste või kahjude eest, mis tulenevad selle juhendi või ohutusjuhiste eiramisest.

Ohutuseeskirjad leiate kaasasolevast brošüürist! Hoiatus! Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid tulevi- kuks alles. Kasutatud sümbolite seletus (vt joonis 13) A. HOIATUS – enne masina kasutamist lugege kasutusjuhend läbi! B. HOIATUS – masina kasutamisel järgige vas- tavat ohutut kaugust! C. HOIATUS – rakendage lukustusseadis enne masinal tööde teostamist või enne masina tõstmist! TÄHELEPANU – ärge puudutage pöörlevaid terasid! D. HOIATUS – ärge sõitke masinal kaasa! TÄ- HELEPANU – ärge puudutage pöörlevaid terasid! E. II kaitseklass (kahekordselt isoleeritud). F. Hoidke akusid ainult kuivades ruumides temperatuuril +10 °C kuni +40 °C. Hoiustage akusid ainult laetud olekus (vähemalt 40% laetud). G. III kaitseklass H. Viivitusega kaitse 2 A

I. Kasutamiseks ainult kuivades ruumides.

J. HOIATUS: Aku laadimiseks kasutage üks- nes eemaldatavat võrguadapterit NT24/1 / PS24/1, mis tarniti koos seadmega. Tähelepanu! Äikese ajal tõmmake toitepistik välja ja lahutage juhtkaabel laadimisalusest.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1/2)

4. Lõikekõrguse reguleerimine

19a. Laadimisaluse LED-näidik 19b. Laadimisaluse laadimistihvt

20. Võrguadapter (kaabliga)

28. Joonlaud (lõikamiseks)

2.2 Tarnekomplekt ja lahtipakkimine

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või kauplusse, kust te seadme ostsite, ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lőpus esitatud hooldusteabes toodud garantiita- belit.

Avage pakend ja võtke seade ettevaatlikult välja.

Eemaldage pakkematerjal ning pakke- ja transpordikinnitused (kui on olemas).

Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda! Tarnekomplekt, paigaldusmaterjal ja tarvikud (ei sisaldu osaliselt tarnekomplektis): Tarnekomplekti leiate lisatud tarnekomplekti tea- belehelt.

Võrguadapter (kaabliga)

Joonlaud (lõikamiseks)

Algupärase kasutusjuhendi tõlge

Isolatsiooni eraldamise tangid

Vesilood (soovi korral)

3. Otstarbekohane kasutamine

Robotniiduk on sobiv erakasutuseks tarbe- ja hobiaias ning mõeldud üksnes murupindade niitmiseks. Masinat võib kasutada ainult ettenähtud otstarbel. Igasugune muul otstarbel kasutamine ei ole luba- tud. Kõigi sellest tulenevate kahjude või vigastus- te eest vastutab kasutaja/käitaja, mitte tootja. Pidage meeles, et meie seadmed ei ole ette näh- tud kommerts-, kutsealaseks ega tööstuslikuks kasutamiseks. Kui seadet kasutatakse tööstusli- kul või ärilisel otstarbel või ka nendega võrdväär- setes tegevustes, kaotab meiepoolne garantii kehtivuse.

Müraväärtused selgitati välja standardite EN ISO 3744:1995 ja ISO 11094: 1991 järgi. Hoiatus! Käesolev seade tekitab töötamise ajal elek- tromagnetilise välja. See väli võib teatud asjaoludel kahjustada aktiivseid või passiiv- seid meditsiinilisi implantaate. Raskete või surmavate vigastuste ohu vähendamiseks soovitame isikutel, kelle on meditsiinilised implantaadid, pidada enne seadme kasuta- mist nõu oma arsti ja implantaaditootjaga.

Enne robotniiduki paigaldamist lugege kasu- tusjuhend läbi. Paigalduse kvaliteet mõjutab otseselt saadavat niitmistulemust.

Robotniiduk valib oma suuna juhuslikult. Aed niidetakse seejuures täielikult, sest robotniiduk pääseb kõigile aladele, mis ei ole piirete ega ta- kistustega välistatud. Kui robotniiduk tuvastab, et on jõudnud muruservani või tuvastab takistuse, muudab robotniiduk oma suunda ja niidab teises juhuslikus suunas edasi. Andurite abil tuvastab robotniiduk takistused ning murupinna, tänu mille- le saab robotniiduk tööpiirkonnas vabalt liikuda. Robotniidukil on kaameramoodul, mis loob selle ees olevast alast pilte ja töötleb neid. Seejuures uuritakse ja kontrollitakse selle ees olevat ala, kas selle näol on tegu niitmispinna või muru piiri või takistusega. Nii kaua kui selle ees olev piirkond hinnatakse niitmispinnaks, liigub robotniiduk sisselülitatud niiduseadmega otse. Kui piirkond hinnatakse muru piiriks või takistuseks, peatub robotniiduk, kontrollib uuesti niitmisala ja hakkab juhuslikus suunas taas niitma. Niitmisala peab hoolikalt kontrollima ja kohandama, et robotniidu- kil oleks piisavalt ruumi tuvastada, kus niitmisala lõppeb. Muru piirid peavad olema selgelt määrat- letud, et robotniiduk saaks need oma reaktsiooni- aja jooksul üheselt tuvastada. Paigaldatud juhtkaabel (24) on ette nähtud täpseks dokkimiseks laadimisalusele (19) ega kujuta endast niitmise ajal piiri. Seepärast peab robotniiduk asuma selgete optiliste või füüsiliste piiridega murupinnal. Selleks, et robotniiduk lei- aks juhtkaabli (24) ja seejärel laadimisaluse (19), peab robotniiduk niitmise esmakordsel kasutuse- levõtul asuma laadimisalusel (19). Niiduk määrab üleilmse satelliitnavigatsioonisüsteemi (GNSS) abil laadimisaluse (19) asukoha. Kui laadimisalu- se (19) asukohta muudetakse, peab robotniiduki kalibreerimiseks tingimata paigutama uuesti laadimisalusele (19). Veenduge, et varjestus ega katusealune ei takistaks asukoha määramist. Väl- tige laadimisaluse (19) paigutamist kõrgete hoo- nete kõrvale. Teatud asjaoludel on kalibreerimine siin puuduva signaali tõttu võimatu. Aku madala laetuse taseme korral naaseb robot- niiduk laadimisalusele (19). GNSS-mooduli abil määrab robotniiduk oma kauguse laadimisalusest (19) ja otsib seda. Kui robotniiduk kohtab oma teel otsimissilmuse juurde aia piiri või takistusi, siis robotniiduk salvestab oma asukoha ja järgneb niitmisala kaardistus. Seeläbi leiab robotniiduk edasise kasutamise korral laadimisaluse (19) kiiremini üles. Jõudnuna juhtkaabli (24) juurde, liigub robotniiduk oma traadituvastusandurite abil kuni laadimisaluseni (19). Sõltuvalt aia suurusest ja komplekssusest võib selleks toiminguks kuluda mitu minutit. Samuti esitatakse üleilmse satelliitnavigatsiooni- süsteemi (GNSS) kaudu päring asukohapõhise päikesetõusu/-loojangu teabe kohta. Robotniiduki tõrgeteta töö jaoks on tingimata vaja piisavalt päevavalgust. Kontrollige kaameramooduli (15) läätse regulaarselt määrdumise suhtes.

Robotniiduk on varustatud mitme kaitseanduriga. Andurite abil saab robotniiduk liikuda oma niitmi- salasse.

Tõsteandur: Kui robotniidukit tõstetakse tagant rohkem kui 30° võrra või esiratas (12) kaotab kontakti maapinnaga, peatatakse robotniiduk ja tera- de (10) pöörlemine kohe.

Kaldeandur: Kui robotniiduk kaldub tugevalt mingis suu- nas, peatatakse robotniiduk ja terade (10) pöörlemine kohe.

Takistusandur: Robotniiduk tuvastab takistused oma teel. Kui robotniiduk põrkab takistusega kokku, pea- tatakse robotniiduk ja terade (10) pöörlemine kohe ning niiduk sõidab takistusest tagurpidi eemale.

Kaameramoodul: Robotniidukil on kaameramoodul (15), mis analüüsib selle ees asuvat niitmisala (u 1m²). Kaamera on seejuures suunatud aluspinna suunas, mistõttu kujutatakse pildi piirkonnas olevaid objekte maksimaalselt 50 cm kõrgu- selt. Töödeldav pildimaterjal salvestatakse üksnes lokaalselt ja ajutiselt robotniidukisse ja see kirjutatakse jooksvalt üle. Robotniiduk suudab tuvastada takistused ja tööpiirkonna, milles ei ole enam muru. Kui robotniiduk liigub vastu takistust või ei tuvasta enam muru, peatub see ja hakkab juhuslikus suunas taas niitma. Kaameramoodulil tõttu ei ole võimalik, et robotniiduk töötab hämaruses või öösel. Valitud tööaken peaks seega olema sellisel kellaajal, mil on päevavalgust, et robotnii- duk saaks usaldusväärselt töötada. Seeläbi kaitstakse ka hämaras aktiivseks muutuvaid väikeloomi, nt siile.

Kauguseandurid: Robotniiduk on varustatud kauguseandurite- ga (16), millega saab see tuvastada takistusi oma teel. Kui robotniiduk liigub vastu takis- tust, peatub see ja hakkab juhuslikus suunas taas niitma. Anl_FREELEXO_CAM_SPK13.indb 602Anl_FREELEXO_CAM_SPK13.indb 602 01.12.2022 15:38:5501.12.2022 15:38:55EE

Magnetlindiandur Robotniiduk on varustatud magnetlindian- duriga ja tuvastab maas oleva magnetlindi (27). Kui robotniiduk liigub vastu magnetlinti, peatub see ja hakkab juhuslikus suunas taas niitma. Magnetlint on ette nähtud virtuaalse piirina, tänu millele saab rajada aias piirkondi, kui robotniiduk niitma ei pea.

Vihmaandur: Robotniiduk on varustatud vihmaanduriga (5), et takistada robotniiduki töötamist vihma käes. Kui tuvastatakse vihm, naaseb robotni- iduk laadimisaluse (19) juurde ning laetakse seal täielikult täis. Pärast vihmaanduri (5) täie- likku kuivamist hakkab niiduk uuesti tööle, kui asub veel aktiivses ajavahemikus. Kui vihma- andur (5) on reageerinud, põleb vihmaanduri LED (53). Ärge lühistage metallist andureid metalli ega mõne muu elektrit juhtiva materja- liga. See mõjutab robotniiduki õiget toimimist.

GNSS-moodul Robotniiduk määrab enda ja laadimisaluse (19) üleilmse satelliitnavigatsioonisüsteemi (GNSS) abil. Selle abil leiab robotniiduk laadi- misaluse (19) taas üles. GNSS-mooduli abil saab robotniiduk määrata päikesetõusu ja pä- ikeseloojangu kohalikud ajad, mistõttu ei saa robotniiduk hämaruses ja öösel niita. Tänu sellele saab robotniiduk oma kaameramoo- duliga (15) usaldusväärselt töötada. GNSS- mooduliga määrab robotniiduk igal ajal oma kauguse laadimisalusest (19). Robotniiduk tohib laadimisalusest (19) eemalduda maksi- maalselt 1000 m, vastasel juhul põleb GNSS- LED (54) kollaselt ja robotniidukit ei saa enam põhipindade režiimis käitada. Kõrvalpinna režiimis töötamiseks ei ole kaugus laadimisa- lusest (19) asjakohane.

Kui muru on kõrgem kui 60 mm, peab muru lühe- maks niitma, et robotniidukit mitte liigselt koorma- ta ega töötõhusust mõjutada. Kasutage selleks tavalist muruniidukit või trimmerit. Eemaldage murult kõik lahtised esemed, mida robotniiduk võib kahjustada või mis võivad robotniidukit kah- justada. Kontrollige niitmisala ja selle muru piiri, samuti piirkondi, mida ei ole vaja niita. Käesoleva kasu- tusjuhendi järgmistest peatükkidest leiate teavet selle kohta, kuidas saate määratleda ühesed muru piirid ja kaitsta teatud piirkondi. Teatud ta- kistused suudab robotniiduk varakult tuvastada ja neid ei pea aeganõudvalt kaitsma. Hoidke käepärast järgmised tööriistad: Haamer, tangid, isolatsiooni eemaldamise tangid ja vesi- lood (soovi korral).

5.3.1 Muru tõusu arvutamine

Robotniiduk suudab ületada kuni 25% tõuse. Seepärast vältige sellest järsemaid tõuse. Tõusu saab määrata teekonnal läbitud kõrguse abil (joonis 3a). Näide: a/b = 25 cm/100 cm = 25 %

5.3.2 Aku paigaldamine

Robotniiduki töötamiseks on tarvis Power-X- Change seeria akut (A). Tähelepanu: Olenevalt mudelist võib olla, et aku (A) ei sisaldu teie robot- niiduki tarnekomplektis. Avage akupesa kaas (9). Vajutage aku (A) lukustusnuppu ja lükake aku (A) selleks ettenähtud akukinnitusse. Sulgege aku- pesa kaas (9) ja jälgige, et see sulgub korrektselt (joonis 3b). Aku (A) eemaldamiseks avage aku- pesa kaas (9). Vajutage aku (A) lukustusnuppu ja tõmmake aku (A) välja.

5.4.1 Laadimisaluse asukoht

Tuvastage esmalt parim asukoht laadimisalusele (19). Vaja on õuepistikupesa, mis annab pidevalt voolu, et robotniiduk töötaks alati. Laadimisalus (19) tuleb paigutada tasasele pinnale murukama- ra kõrgusele. Jälgige, et ala oleks tasane ja kuiv. Paigutage laadimisalus (19) eelistatult niitmisala serva. Jälgige, et laadimisaluse (19) toitejuhet ei paigaldata niitmisalasse või vajaduse korral tuleb see maa sisse kaevata, et vältida robotniidukist põhjustatud kahjustusi. Paigutage laadimisalus (19) koos juhtkaabliga (24) igast piirkonnast võimalikult hästi ligipääse- tavalt ja vabale pinnale, kus puuduvad takistused. Vältige laadimisaluse (19) paigutamist raskesti ligipääsetavatesse nurkadesse või kitsaskohtade- ga piirnevatesse piirkondadesse. Laadimisaluse (19) maksimaalne kaugus muru piiri suhtes ei tohi olla rohkem kui 1000 m. See on ette nähtud varguse vastase turvalisuse suurendamiseks. Suuremate kauguste korral põleb GNSS-LED (54) kollaselt ja robotniidukit ei saa põhipindade režiimis käitada. Kõrvalpinna režiimis töötamiseks ei ole kaugus laadimisalu- sest (19) asjakohane. Soovitatakse muru serva maksimaalset kaugust laadimisalusest (19) kuni 50 m, et oleks tagatud tõhus ja automaatne ni- itmine. Laadimisaluse (19) suureneva kauguse korral võib juhtuda, et robotniiduki aku järelejää- nud laetusest ei piisa enam, et robotniiduk saaks laadimialuseni (19) sõita. Kasutage suuremate Anl_FREELEXO_CAM_SPK13.indb 603Anl_FREELEXO_CAM_SPK13.indb 603 01.12.2022 15:38:5501.12.2022 15:38:55EE

niitmispindade korral suurema akumahuga akut. Valige varjuline koht, sest akut laetakse kõige paremini jahedas keskkonnas. Kõrged hooned või puud võivad GNSS-signaali halvendada nii, et robotniiduk ei leia enam iseseisvalt laadimisalust (19) üles. Seepärast hoidke vastavat kaugust hoonete või puude suhtes ja jälgige, et laadimi- salus (19) oleks lahtise taeva all. Jälgige peale selle, et juhtkaabel (24) paigaldatakse vähemalt 1 m laadimisaluse (19) ees ja vähemalt 0,5 m laadimisaluse (19) taga otse (joonis 4a). Kõverad vahetult laadimisaluse (19) ees võivad põhjusta- da raskusi dokkimisel laadimise jaoks.

5.4.2 Laadimisaluse lokaliseerimine

Kui aku on peaaegu tühi, naaseb robotniiduk laadimisaluse (19) juurde, otsides juhtkaablit (24). Robotniiduk võrdleb GNSSi abil regulaarsete vahemike järel oma tegelikku asukohta laadimisa- luse kalibreeritud asukohaga. Robotniiduk liigub laadimisaluse (19) suunas ja otsib mitme sammu- na juhtkaablit (24). Seejuures peatub robotniiduk korduvalt ja liigub vajaduse korral teise suunda edasi, et pääseda juhtkaabli (24) juurde. Kui ro- botniiduk jõuab juhtkaabli (24) lähedusse, hakkab niiduk keeramisliigutuste ja juhtkaabli (24) signaa- li tugevuse abil selle asukohta tuvastama. Kui robotniiduk liigub niitmise ajal vastu takistust või muru piiri, salvestatakse see asukoht. Seeju- ures tekib kaardistus, mis aitab robotniidukil laadi- misalust (19) kiiremini leida. Kui robotniiduk on jõudnud juhtkaablini (24), järg- neb see sellele vastupäeva kuni laadimisaluseni (19). Seepärast jälgige, et paigutate laadimisalu- se (19) õigesti joondatult (joonis 4a).

5.4.3 Laadimisaluse ühendamine võrguad-

1. Enne kui ühendate laadimisaluse (19) voo-

luvarustusega, veenduge, et võrgupinge on 100–240 V 50/60 Hz juures.

2. Ühendage võrguadapter (20) otse pistikupes-

sa. Ärge kasutage kaablit muuks otstarbeks.

3. Ärge kasutage kahjustatud võrguadapterit

(20). Kaablite või võrguadapteri (20) kahjus- tuste korral pöörduge nende väljavahetami- seks viivitamata volitatud spetsialisti poole.

4. Ärge laadige robotniidukit niiskes keskkon-

nas. Ärge laadige robotniidukit temperatuuril üle 40 °C või alla 5 °C.

5. Hoidke robotniidukit ja võrguadapterit (20)

veest, soojusallikatest ja kemikaalidest ee- mal. Kahjustuste vältimiseks hoidke võrguad- apteri (20) kaabel teravatest servadest eemal.

6. Ühendage võrguadapter (20) laadimisaluse-

ga (19) (joonis 4b).

7. Pange robotniiduk sisselülitatud pealüliti (7)

ja koos akuga laadimisalusele (19) ja laadige see enne esimest kasutust täiesti täis.

5.4.4 Teave laadimise kohta

Robotniiduk naaseb laadimisaluse (19) juurde tagasi järgmistes olukordades:

saadate robotniiduki käsitsi tagasi,

igapäevane tööaeg on lõppenud,

robotniiduk on üle kuumenenud.

Hakkab hämarduma, mistõttu ei saa kaame- ramoodul enam õigesti töötada. Seejuures otsib robotniiduk juhtkaablit (24) ja liigub iseseisvalt vastupäeva piki juhtkaablit (24) kuni laadimisaluseni (19). Aku laadimise ajal vilgub robotniiduki aku LED- tuli (55) roheliselt. Kui aku on täielikult laetud, siis põleb aku LED-tuli (55) ning LED-näidik (19a) laadimisalusel (19) roheliselt. Pärast täielikult täis laadimist jätkab robotniiduk jälle tööga või jääb järgmise tööajavahemikuni laadimisalusele (19). Kui laadimisalusele (19) tagasi sõitmisel peaks juhtkaabel (24) olema takistus, jääb robotniiduk pärast mitut katset takistuse ees seisma ega pääse laadimisalusele (19) tagasi. Eemaldage juhtkaablilt (24) kõik takistused. Kui aku temperatuur ületab 45 °C, katkestatakse laadimine, et vältida aku kahjustumist. Kui tem- peratuur on taas langenud, jätkatakse laadimist automaatselt. Kui robotniiduki juhtsüsteemi temperatuur ületab 65 °C, naaseb robotniiduk laadimisalusele (19). Kui temperatuur on taas langenud, jätkatakse tööd vastavalt seadistustele. Kui aku saab tüh- jaks enne, kui robotniiduk laadimisalusele (19) naaseb, ei saa robotniidukit enam käivitada. Viige robotniiduk tagasi laadimisalusele (19) ja jätke pealüliti (7) sisselülitatuks. Robotniiduk laetakse automaatselt täis.

TÄHELEPANU! Läbilõigatud juhtkaabel ja sellest tulenevad kahjud ei kuulu garantii alla!

5.5.1 Juhtkaabli paigutamine

Juhtkaabli (24) võib paigutada nii maapinnale kui ka maapinda. Kõva või kuiva pinnase korral võivad kinnituskonksud (23) sisselöömisel mur- duda. Kui pinnas on väga kuiv, kastke muru enne juhtkaabli (24) paigaldamist. Anl_FREELEXO_CAM_SPK13.indb 604Anl_FREELEXO_CAM_SPK13.indb 604 01.12.2022 15:38:5501.12.2022 15:38:55EE

Paigaldus maapinnale Pange juhtkaabel (24) fi kseeritult maapinnale ja kinnitage see kaasasolevate kinnitus- konksudega (23). Juhtkaabli (24) asukohta saate robotniiduki esimestel kasutusnädalatel veel kohandada. Mõne aja möödudes kasvab rohi üle juhtkaabli (24) ja seda ei ole enam näha. Paigaldage juhtkaabel (24) kuni 1 m vahedega kinnituskonksude (23) vahel. Väl- tige olukordi, kus juhtkaabel (24) ei ole vastu maapinda. Tagage, et robotniiduk ei saaks juhtkaablit (24) läbi lõigata. Robotniiduk sõid- ab niitmise ajal sisselülitatud niiduseadmega juhtkaablist üle.

Paigaldamine maapinda Kaevake juhtkaabel (24) kuni 5 cm sügavuse- le. Seeläbi ennetate juhtkaabli (24) kahjusta- mist nt kobestamisel või õhutamisel. Tähelepanu! Kuna juhtkaablit (24) ei paigaldata alati muru piirile, on oluline jätta juhtkaabli (24) asukoht meelde, et seda hilisemate aiatööde käigus mitte kahjustada. Vajaduse korral tehke joonis või do- kumenteerige paigaldus fotodega. Kui juhtkaablit (24) ei kaevatud maa sisse, ei tohiks te juhtkaabli (24) piirkonnas kobestada ega õhutada, et vältida kahjustamist.

Juhtkaabel (24) moodustab otsimissilmuse, mille abil leiab robotniiduk tagasitee laadimi- salusele (19).

Paigaldage juhtkaabel (24) vähemalt 1 m laadimisaluse (19) ees ja vähemalt 0,5 m laadimisaluse (19) taga otse (joonis 4a). Kõ- verad vahetult laadimisaluse (19) ees võivad põhjustada raskusi dokkimisel laadimise ja- oks.

Minimaalne pind, mida juhtkaabel (24) hõlmab, peaks olema vähemalt 5 m² (joonis 4a). Soovitatav on kasutada juhtkaabli (24) kogu pikkust ja paigaldada see võimalikult ruudukujuliselt. Otsimissilmus tuleb suunata nii, et robotniiduk pääseb aia igast piirkonnast hästi laadimisaluse (19) juurde.

Kahe juhtkaabli (24) vaheline kaugus peab olema vähemalt 0,8 m (joonis 4a).

Jälgige, et juhtkaablil (24) ei oleks takistusi.

Jälgige, et juhtkaabli (24) kõrval vasakul ja paremal ei oleks u 30 cm kaugusel takistusi (joonis 4c). Jätke vahemaa aia piiri ja kõrgete sillutiskivide vahele. Kui tee on murupinnaga samal tasemel, võite juhtkaabli (24) paigalda- da selle suhtes ilma vahemaata.

5.6 Laadimisaluse ühendamine

Lõpetage kogu juhtkaabli (24) paigaldamine enne, kui ühendate selle laadimisalusega (19). Laadimi- salusega (19) ühendamiseks eemaldage juhtka- abli (24) otstest isolatsiooni eemaldamise tangide abil 10 kuni 15 mm pikkuselt isolatsioon. Enne kui ühendate juhtkaabli (24) laadimisaluse- ga (19), tõmmake toitepistik pistikupesast välja. Laadimisaluse (19) esikülje juurde veetud juhtkaa- bel (24) tuleb laadimisaluse (19) alumisel küljel asuvate kaablihoidikute abil taha vedada. Kontrol- lige, et ots oleks kinnitatud tugevalt laadimisaluse (19) külge ja see on ühendatud vasakpoolse, musta ühendusega. Pärast juhtkaabli (24) paigaldamist viige vaba ots läbi ava ja ühendage see parempoolse, punase ühendusega (joonis 4d). Tähelepanu! Juhtkaabel (24) ei tohi ristuda! Seejärel looge ühendus vooluvarustusega. LED- näidik (19a) laadimisalusel (19) peaks pärast kor- rektset paigaldust pidevalt roheliselt põlema. Kui LED ei põle, kontrollige esmalt ühendusi. Kui LED küll põleb, aga mitte pidevalt roheliselt, lugege tabelit „Laadimisaluse näidik ja vigade kõr- valdamine“ käesoleva kasutusjuhendi lõpus.

5.7 Niitmisala – niitmisala takistused ja piirid

Niitmisalal peab olema selge ja täielikult ümbrits- ev muru piir. Tutvuge muru piiri määratlemise võimalustega, mida kirjeldatakse käesolevas peatükis. Alustage seejärel muru piiri juhuslikus punktis aia piiri kontrollimisega ja järgige seda ringis, kuni jõuate tagasi alguspunkti. Tööpinnasisesed piirkonnad, mis tuleb välistada, peavad olema samuti selge muru piiriga ümbrits- etud. Selleks toimige nagu niitmisala välispiiride puhulgi.

Kitsaskohad Kui murupinnal on kitsaskoht, saab robotni- iduk selles töötada, kui koridor on vähemalt 1,2 m laiune ja maksimaalselt 8 m pikkune (joonis 5a). Pikkade ja kitsaste kitsaskohtade korral võib juhtuda, et robotniiduk ei leia enam tagasiteed laadimisalusele (19).

(15). Vahekaugus kohani, kus ei ole enam muru, peaks olema vähemalt 30 cm (joonis 5b). Jälgige, et muru piiril ei oleks kõrguste erinevust, sest enne kui robotniiduk peatub ja uues suunas edasi liigub, võib see esmalt liikuda üle täpse muru piiri. Madalamal asuv peenar või kõrgemad kiviservad võivad põh- justada robotniidukil kahjustusi. Kontrollige regulaarselt muru piire, ega need ole kinni kasvanud, sest vastasel juhul saab robot- niiduk niitmisalast lahkuda. Muru piiri võib ümbritseda ka tasaste tänavakividega, tänu millele tekib selge piir niitmisalaga.

Muru piiri vahekaugus veega Põhimõtteliselt tuvastab robotniiduk muru piiri ülalkirjeldatud viisil kindlalt. Siiski võib juhtu- da, et robotniiduk sõidab muru piirist kauge- male üle, mistõttu soovitame muru piiri ja vee (tiik, bassein jne) vahel kauguseks umbes 50 cm (joonis 5c). Robotniiduki usaldusväär- selt kaitsmiseks on soovitatav alternatiivselt kaitsta veega piirkonda ümbritseva kõrgema servaga.

Muru piir kõrgema kui 25 cm servaga. Kauguseandurite (16) abil tuvastab robot- niiduk takistused, mille kõrgus on vähemalt 25 cm (joonis 5d). Nii saate oma muru piiri piirata ka kõrgemate takistuste abil. Robotni- iduk peatub takistusest u 20 cm kaugusel ja keerab, et jätkata niitmist teises suunas. Tä- helepanu! - Seetõttu ei niida robotniiduk kuni muru piirini ja u 20 cm laiuna ala jääb niitmata.

Muru piirid kõrgema kui 10 cm servaga Kokkupõrkeandurite abil võib robotniiduk põrgata ka alla 25 cm kõrguste takistustega kokku. Sellega saab samuti määratleda muru piiri. Jälgige, et siinkohal oleks tegu stabiilse ümbritseva servaga, mis on vähemalt 10 cm kõrgune (joonis 5e).

Takistused on objektid, mis asuvad niitmisalas. Andurite abil saab robotniiduk tuvastada palju takistusi. Pehmeid, ebastabiilseid ja väärtuslikke esemeid tuleb vajadusel kaitsta. Selleks võrrelge, nagu ülal kirjeldatud, muru piiri piiramise võima- lusi.

Üle 25 cm kõrgused takistused (joonis 5f) Püsivad üle 25 cm kõrgused ja minimaalselt 3 cm laiused takistused, nt puud, seinad, tarad, aiamööbel jne, tuvastatakse kauguseandurite- ga (16). Kui robotniiduk liigub vastu takistust, jääb see seisma ja jätkab niitmist teises suu- nas. Seejuures jäetakse u 20 cm takistuseni niitmata.

Alla 25 cm kõrgused takistused (joonis 5g) Kui kauguseandurid (16) ei tuvasta takistust, põrkab robotniiduk takistusega kokku ning kokkupõrkeandurid rakenduvad. Robotniiduk jääb seisma ja jätkab niitmist teises suunas. Takistused peavad olema vähemalt 10 cm kõrgused. Kaitske õrnu ja ebastabiilseid ob- jekte ümbritseva servaga.

Kivid ja madalad takistused kõrgusega alla 10 cm Kive, rahne ja madalaid, alla 10 cm kõrguseid takistusi niitmisalas tuleb kaitsta, sest muidu võib robotniiduk neist üle sõita. Sel juhul võib robotniiduk kahjustada saada või ummistuda. (Vt peatükki „Muru piir“). Robotniiduk käsitleb puid nagu takistusi. Kui puujuured eenduvad pinnasest vähem kui 10 cm kõrguselt, peaks seda ala kaitsma. See ennetab juurte ja robotniiduki kahjustusi.

5.7.3 Magnetlint (joonis 5h-j)

Takistusi, mis peegeldavad robotniiduki väljastata- vat kaugusesignaali halvasti (nt tara, hekk), ei tu- vastata osaliselt või tuvastatakse alles väga hilja. Samuti on raske tuvastada niitmispindade suhtes nõrga optilise kontrastiga takistusi. Robotniiduki kontaktivaba ja ohutu suunamuutuse jaoks saab seda piirkonda või objekti kaitsta magnetlindiga (27). Magnetlint (27) on ette nähtud teisaldatava ja aju- tise piirina teie niitmisalas. Robotniidukisse paigal- datud magnetandurid tuvastavad magnetlindi (27) ja pöörduvad selle piiril tagasi. Nii saab eraldada aia piirkondi, millese ei ole vaja sõita, nt:

aias oleva ala ajutine piiramine aiapeo ajaks, millesse ei ole vaja ajutiselt sõita;

niitmisalasse batuudi või ujumisbasseini pai- galdamine suvekuudeks;

värskelt istutatud puu on veel väga õrn ja seda tuleb esialgu kaitsta robotniidukiga kok- kupõrgete eest;

hooajaliselt peab aias tekkima lilleaas, mis meelitab putukaid. Sellesse piirkonda ei ole vaja robotniidukil sõita ja seda on vaja kaitsta juba enne tekkimist;

ühte piirkonda külvatakse uus muru ja seda on esialgu vaja veel kaitsta. Aluspind ei ole veel tugevaks muutunud ja esmalt peab tekki- ma tugev murukamar. Paigaldage magnetlint (27) vastavast alast või objektist mõne sentimeetri kaugusele. Lõigake magnetlint (27) vastavalt vajadusele lühemaks (minimaalne pikkus 50 cm). Selleks et magnetlindi Anl_FREELEXO_CAM_SPK13.indb 606Anl_FREELEXO_CAM_SPK13.indb 606 01.12.2022 15:38:5601.12.2022 15:38:56EE

elementidest koosnev kokkukuuluv piir kindlasti tuvastatakse, ei tohiks vastavate otste maksimaal- ne vahekaugus ületada 8 cm (joonis 5k). Tagage, et niitmisala väline piir oleks määratletud optilise või füüsilise piirdega. Kinnitage magnetlint (27) kinnituskonksudega (23) maapinnale maksimaal- selt 1 m vahedega. Jätke juhtkaabli (24) ja ka kahe sõltumatu piirde- ala vahele vähemalt 80 cm laiune vahekaugus, et robotniiduk saaks probleemideta läbi sõita. (joonis 5l). Vältige magnetlindi (27) paigaldamist tõusudele, sest siin võib robotniiduk libiseda üle piirdeala ja seega piiri ei tuvastata. Magnetlindi (27) võib nagu ka juhtkaabli (24) pai- galdada nii maapinnale kui ka u 5 cm sügavusele maa sisse. Jälgige, et magnetlinti (27) ei paigalda- taks liiga sügavale maa sisse, sest vastasel juhul ei saa tagada usaldusvääret tuvastamist robotni- iduki poolt.

5.7.4 Põhi- ja kõrvalpind (joonis 5m)

Kõrvalpinnaks (B) nimetatakse töötsooni, mis ei ole vahetult seotud põhipinnaga (A), nt kitsasko- haga. Robotniiduk ei pääse kõrvalpinnale otse ega iseseisvalt. Selleks, et saaks niita kõrvalpinda (B), peate ro- botniiduki viima käsitsi kõrvalpinnale (B). Robotni- iduk peab olema pealülitiga (7) sisse lülitatud. Kä- ivitage seal robotniiduk, vajutades nuppu „START A/B“ (64) 5 sekundit. Seejärel sulgege juhtpaneeli kate (13). Kõrvalpinna režiim on aktiveeritud ja oleku LED (52) vilgub roheliselt. Robotniiduk ei proovi kõrvalpinnal (B) laadimisaluse (19) juurde naasta, kui aku laadimisolek on liiga madal. Ro- botniiduk niidab niikaua, kuni aku on tühi. Seejärel peab kas akut laadima või robotniiduki tagasi laadimisalusele (19) kandma. Tähelepanu! Robotniiduk tohib laadimisalusest (19) eemaldu- da maksimaalselt 1000 m, vastasel juhul põleb GNSS-LED (54) kollaselt ja robotniidukit ei saa enam põhipindade režiimis käitada. Kõrvalpinna režiimis töötamiseks ei ole kaugus laadimisalu- sest (19) asjakohane.

5.7.5 Vahekaugus võõraste niitmispindade

suhtes Hoidke vahekaugust võõraste niitmispindade (nt naabrid) suhtes, mida kasutatakse piirdetraadiga. Piirdetraadi tekitatav signaal võib põhjustada robotniiduki oma laadimisalusele (19) naasmisel probleeme.

5.8.1 Laadimisalause asukoha kalibreerimine

Selleks et robotniiduk leiaks taas tagasitee otsi- missilmuse ja laadimisaluse (19) juurde, peab ro- botniiduk laadimisaluse (19) asukoha kalibreerima üleilmse satelliitnavigatsioonisüsteemi (GNSS) abil. Selleks pange sisselülitatud pealülitiga (7) tööval- mis robotniiduk laadimisalusele (19). Kalibreeri- misprotsessi ajal vilgub GNSS-LED (54) roheliselt ja põleb pidevalt roheliselt kohe, kui protsess on edukalt lõpetatud. Selleks protsessiks võib kuluda mitu minutit. Veenduge, et varjestus ega katusealune ei taki- staks asukoha määramist. Vältige laadimisaluse (19) paigutamist kõrgete hoonete kõrvale. Hoidke vastavat kaugust kõrgete hoonete ja puude suh- tes. Teatud asjaoludel on kalibreerimine siin halva signaaliga kaetuse tõttu võimatu.

Kui robotniiduk peab naasma laadimisaluse (19) juurde, siis määrab see GNSS-mooduli abil oma kauguse laadimisalusest (19). Kui robotniiduk kohtab oma teel laadimisaluse (19) juurde aia piiri või takistusi, siis robotniiduk salvestab oma asukoha ja järgneb niitmisala kaardistus. Seeläbi leiab robotniiduk edasise kasutamise korral laadi- misaluse (19) kiiremini üles.

5.8.3 Kaardistamise kustutamine

Teie robotniidukist kogu GNSS-teabe kustuta- miseks lülitage robotniiduk pealüliti (7) abil välja (OFF). Hoidke lukustusnuppu (62) all ja lülitage samal ajal robotniiduk pealüliti (7) abil sisse (ON). Robotniiduk kinnitab kustutamise helisignaaliga. Seejärel peab robotniiduki laadimisalusel (19) uuesti käivitama, et laadimisaluse asukoht uuesti kalibreerida. Soovitatav on robotniiduki kalibreeri- mine kustutada, kui peaksite aias tegema niitmi- sala suuremaid kohandamisi. Eelkõige kuumadel suvekuudel võivad rohkearvulised kollased kohad murus robotniiduki tööviisi mõjutada. Soovitame siin mitte kasutada automaatrežiimi ning kasuta- da seadet aia sobivates kohtades kõrvalpinna režiimis. See võib samuti põhjustada vale kaar- distust, mistõttu ei saa robotniiduk enam õigesti töötada. Sel juhul kustutage kaardistus.

5.9 Aia piirid ja nende kvaliteet

Teie robotniiduki kindla kasutuse tagamiseks ilma piirdetraadita kontrollib robotniiduk niitmisala piire kaameramooduliga (15). Kaameramoodul (15) analüüsib selle ees olevat niitmisala (u 1m²). Kui Anl_FREELEXO_CAM_SPK13.indb 607Anl_FREELEXO_CAM_SPK13.indb 607 01.12.2022 15:38:5601.12.2022 15:38:56EE

robotniiduk liigub vastu niitmisala piiri, siis saab robotniiduk parameetrite abil määrata piiri kvali- teediväärtuse.

5.9.1 Algväärtuste seadmiseks liikumine – ka-

sutuselevõtt Jälgige, et algväärtuste laadimiseks liikumise alguses oleks robotniiduki aku täielikult laetud. Seeläbi saab robotniiduk referentsväärtuse määramise ühe toiminguga lõpetada. Kui aku lae- tusest ei piisa algväärtuste laadimiseks liikumise jaoks, siis liigub robotniiduk ise laadimisalusele (19) tagasi ja jätkab oma liikumist pärast laadimist automaatselt. Niitmisala piiride määramise usaldusväärsuse määramiseks peab robotniiduki käituse jaoks looma iga niitmisala jaoks individuaalse referents- väärtuse. Referentsväärtuse määramiseks liigub robotniiduk tavapäraselt niitmisalas juhuslikus suunas. Kui robotniiduk liigub vastu piiri või takistust, siis jääb see seisma ja hindab selle eest olevat niitmisala. Seejärel liigub robotniiduk juhuslikus suunas eda- si. Ohutusest tingitud põhjustel toimub alg- väärtuste laadimiseks liikumine väljalülitatud niiduseadmega. Kui robotniiduk liigub vastu niiduala piiri, hinnatak- se seda ja juhtkaabli LED (56) süttib. Seejuures annab roheline märku niitmisala usaldusväärsest piirist ja kollane ebakindlast piirist. Robotniiduk näitab muru piiri kvaliteeti nii algväärtuste laadimi- seks liikumisel kui ka automaatrežiimi ajal. Referentsliikumise usaldusväärseks määramiseks on vaja niitmisala piiriga vähemalt 200 kontakti. Pärast enam kui 200 kontakti kontrollitakse piiri kvaliteediväärtust selle usaldusväärsuse osas. Kui robotniiduk otsustab, et väärtus ei ole piisavalt usaldusväärne, jätkab robotniiduk oma algväär- tuste laadimiseks liikumist veel 200 kontakti saa- miseks. Kui algväärtuste laadimiseks liikumine oli edukas ja luua sai usaldusväärse piiri kvaliteediväärtu- se, hakkab robotniiduk vastavalt oma niitmisaja seadistustele niitmisala niitma. Kui usaldusväärset referentsväärtust ei saanud luua, jääb robotniiduk seisma ja juhtkaabli LED (56) vilgub punaselt. Kontrollige niitmisala piire ja korrigeerige piire, mida ei saa selgelt niitmisalast eristada. Jälgige, et niitmisala eristuks selgelt ümbritsevast alast. Kustutage esmalt olemasolev referentsväärtus (vt 5.9.4), et seejärel algväärtus- te laadimist korrata.

5.9.2 Piiri kvaliteedi kontrollimine töö ajal

Robotniiduki automaatrežiimis kontrollib robotnii- duk regulaarsete ajavahemike järel, kas niitmisala praegune piiri kvaliteediväärtus on võrreldes selle referentsväärtusega muutunud. Kohe kui robotni- iduk on laadimisalusel (19), kuvatakse juhtkaabli LEDi (56) abil viimati määratud piiri võrdluskvali- teediväärtuse vastav olek. Seejuures võrreldakse seda algväärtuste laadimiseks liikumisel määra- tud referentsväärtusega. Juhtkaabli LED (56) põleb roheliselt: Robotniiduk asub laadimisalusel (19) või otsimis- silmuse läheduses ja erinevus referentskvaliteedi- väärtusega on väike. Juhtkaabli LED (56) vilgub kollaselt: Robotniiduk asub laadimisalusel (19) või otsimis- silmuses ja erinevus referentskvaliteediväärtuse- ga on halvenenud. Juhtkaabli LED (56) vilgub punaselt: Robotniiduk asub laadimisalusel (19) või otsimis- silmuses ja erinevus referentskvaliteediväärtuse- ga on väga suur. Robotniiduk jääb laadimisalusele (19). Kontrollige niitmisala piire. Seejärel kustuta- ge referentsväärtus (vt 5.9.4) ja viige läbi piiri kva- liteediväärtuse uus algväärtuste laadimine. Juhtkaabli LED (56) ei põle:

Juhtkaabel (24) ei ole õigesti ühendatud või on kahjustatud.

Robotniiduk asub väljaspool otsimissilmust.

5.9.3 Robotniiduki kasutamine kõrvalpindadel

Robotniiduk saab luua põhipinna ja kõrvalpinna jaoks individuaalse väärtuse. Seepärast peab igal uuel kõrvalpinnal läbi viima uue algväärtuste laadimiseks liikumise. Lubatud ei ole robotniidukit kasutada ühel kõrvalpinnal. Kui soovite robotnii- dukiga niita veel ühel kõrvalpinnal, peab tingimata kõrvalpinna piiri kvaliteediväärtuse kustutama ja viima läbi algväärtuste laadimiseks liikumise.

5.9.4 Väärtuste kustutamine

Pärast pikemat niitmispausi võivad piiri kvalitee- diväärtused olla muutunud, mis võib põhjustada vigu saabuval hooajal. Seepärast on soovitatav pi- iri kvaliteetväärtus igal aastal hooaja alguses kus- tutada ja määrata uus piirväärtus. Seeläbi saab tagada robotniiduki ohutu ja usaldusväärse töö. Robotniiduk peab olema blokeeritud olekus. Seejuures vilgub lukustuse LED (51) pidevalt Anl_FREELEXO_CAM_SPK13.indb 608Anl_FREELEXO_CAM_SPK13.indb 608 01.12.2022 15:38:5601.12.2022 15:38:56EE

punaselt. Robotniiduki lukustamiseks vajutage lukustusnuppu (62). Vastavate pindade jaoks salvestatud väärtuste kustutamiseks toimige järg- miselt.

1. Põhipinna (A) referentsväärtus: Vajutage

korraga 3 sekundit nuppu „OK“ (63) ja nuppu „10H“ (60). Kõlab helisignaal. Pange robot- niiduk laadimisalusele (19) ja käivitage see uuesti, et viia läbi uus algväärtuste laadimi- seks liikumine.

2. Kõrvalpinna (B) referentsväärtus: Vajutage

korraga 3 sekundit nuppu „OK“ (63) ja nuppu „8H“ (60). Kõlab helisignaal.

5.10.1 Juhtkaabli ja laadimisaluse paigalduse

kontrollimine (joonis 6a) Kohe kui laadimisaluse (19) LED-näidik (19a) põleb roheliselt, on robotniiduki niitmisala valmis. Veenduge esmalt, et juhtkaabli (24) kinnitus- konksud (23) on täielikult sisse löödud. Asetage robotniiduk väikesel kaugusele laadimi- saluse (19) taha otsimissilmusesse. Selleks et kontrollida võimalikult juhtkaabli (24) koguulatust. Robotniiduk peaks seejuures asuma veel mitte juhtkaablil (24) ja asuma juhtkaabli (24) suunas. Lülitage pealüliti (7) sisse (ON) (joonis 8). Vajutage STOP-nuppu (3) ja avage juhtpaneeli kate (13). Vajutage lukustusnuppu (62), avage PINi abil robotniiduki lukustus ja kinnitage sises- tus nupuga „OK“ (63) (vt peatükki „Lukustussea- dis/PIN“). Vajutage nuppu „HOME“ (61). Seejärel sulgege juhtpaneeli kate (13). Nüüd otsib robotniiduk juhtkaablit (24), et leida tagasitee laadimisalusele (19). Seejuures liigub see esmalt ette, kuni ro- botniiduk on jõudnud juhtkaablini (24). Vajaduse korral võib robotniiduk enne korraks peatuda, et uuesti orienteeruda. Pärast seda järgneb robot- niiduk juhtkaablile (24) vastupäeva. Jälgige, et juhtkaablil (24) ei oleks esemeid. Robotniiduki aku laetakse nüüd täielikult täis. Kui dokkimisel on endiselt probleeme, peate laadimi- saluse (19) suuna võib-olla uuesti positsioneeri- ma, kuni dokkimine õnnestub probleemideta. Punase STOP-nupuga (3) saate robotniiduki igal ajal peatada. Pärast STOP-nupu (3) vajutamist robotniiduk peatub ja ootab edasisi juhiseid. Peale selle kontrollige kohti, mis asuvad otsimissilmu- sest kaugel, või kitsaskohtadega ühendatud ala- sid. Korrake toimingut, nagu on ülal kirjeldatud, ja saatke robotniiduk nupu „HOME“ (61) abil tagasi laadimisalusele (19).

5.10.2 Niitmisala kontrollimine (joonis 6b)

Niitmisala piiride kontrollimiseks kõndige piki muru piiri ja kontrollige, kas niitmisala on täielikult piirete või takistustega ümbritsetud. Korrake seda ka kõigi aladega, mis tuleb välistada, nt lillepe- enar, bassein, tiik, ja kontrollige, kas need on selgelt kõigist kohtadest eraldatud. Soovitame üle kontrollida kriitilised kohad, kus te ei ole kindel, kas robotniiduk suudab need tuvastada. Selleks paigutage robotniiduk kontrollitavast kohast 1 m kaugusele. Seejuures peaks robotniiduk olema pööratud kontrollitava koha suunas. Kontrollige ka alasid, mis on kaitstud magnetlindi (27) abil. Seejärel käivitage lukustusest avatud robotniiduk nupu „START A/B“ (64) abil. Robotniiduk liigub esmalt ette ja peaks siis tuvastama muru piiri või takistuse. Te saate toimingu igal ajal STOP-nupu (3) abil katkestada. Korrake seda toimingut kõigis kohtades, kus olete ebakindel.

5.10.3 Laadimisaluse asukoha kontrollimine

(joonis 6c) Kontrollige laadimisaluse (19) asukohta, paigut- ades robotniiduki pärast lõpetatud kalibreerimist murupinna erinevatesse kohtadesse ja lastes sel- lel seejärel laadimisalust (19) otsida. Selleks ava- ge robotniiduki lukustus, vajutage nuppu „HOME“ (61) ja sulgege juhtpaneeli kate (13). Te saate toimingu igal ajal STOP-nupu (3) abil katkestada. Vajaduse korral kohandage ala, juhtkaabli (24) paigutust ning laadimisaluse (19) asukohta.

5.11 Laadimisaluse kinnitamine

Kui robotniiduki nõuetekohane töö on tagatud ja laadimisalusele (19) on leitud sobiv koht, peab laadimisaluse (19) fi kseerima kinnituskruvidega (21). Kruvige kinnituskruvid (21) kuuskantvõtme (22) abil täielikult maa sisse (joonis 7).

5.12 Aku taseme näidik

Vajutage aku taseme näidiku lülitit. Aku taseme näidik annab aku laetuse tasemest teada kolme värvilise LEDiga (joonis 12b). Kõik 3 LEDi põlevad: aku on täiesti täis. 2 või 1 LEDi põleb: aku on veel piisavalt laetud. 1 LED vilgub: aku on tühi, laadige akut. Anl_FREELEXO_CAM_SPK13.indb 609Anl_FREELEXO_CAM_SPK13.indb 609 01.12.2022 15:38:5601.12.2022 15:38:56EE

Kõik LEDid vilguvad: aku temperatuur on alla miinimumi. Eemaldage aku seadmelt ja laske akul üks päev olla toa- temperatuuril. Kui viga esineb uuesti, on aku tühjenenud ja seega defektne. Eemaldage aku seadmelt. Defektset akut ei tohi rohkem kasutada ega laadida. Tähelepanu! Kui kasutate multi-Ah akut (nt 4-6 Ah), seadke see alati suurema mahu peale. Robotniiduki säästliku laadimise ja tühjenemise tõttu ei ole väiksema mahu kasutamine aku eluea pikendamiseks va- jalik.

5.13 Aku laadimine akulaadija abil

Tavarežiimis laetakse robotniiduki akut (A) laadi- misalusel (19). Power-X-Change seeria aku (A) sõltumatuks kasutamiseks võib seda laadida ka välises Power-X-Charger laadijas. Tähelepanu! Olenevalt mudelist võib olla, et akulaadija (B) ei sisaldu teie robotniiduki tarnekomplektis.

1. Kontrollige, kas andmesildil toodud võrgu-

pinge vastab olemasolevale võrgupingele. Ühendage laadimisseadme (B) toitepistik pistikupessa. Roheline valgusdiood hakkab vilkuma.

valgusdioodi näidiku tähendustega. Laadimise käigus võib aku mõningal määral soo- jeneda. See on täiesti normaalne. Kui aku laadimine ei peaks võimalik olema, kon- trollige,

ega ühendus laadija laadimiskontaktidega pole takistatud; Kui aku laadimine ei peaks ikka veel võimalik ole- ma, saatke palun

ja aku meie klienditeenindusse. Asjakohaseks toimetamiseks kogumiskohta võtke ühendust meie klienditeenindusega või kohaga, kust seade on ostetud. Jälgige akude ja akuseadmete transportimi- sel või utiliseerimisel, et need pakitaks üksi- kult kilekotikestesse, et vältida lühiühendusi ja tulekahju! Aku pika kasutusaja huvides peaksite hoolitsema aku õigeaegse laadimise eest. See on vajalik igal juhul, kui te märkate, et seadme võimsus nõrge- neb. Ärge laske akut kunagi täiesti tühjaks. See kahjustab akut!

Robotniiduk on varustatud pealülitiga (7). Lülitage robotniiduk pealülitist (7) sisse (ON) ja välja (OFF) (joonis 8). Pärast robotniiduki sisselülitamist lu- kustatakse see PINiga.

Juhtpaneeli (2) abil saate teha robotniidukil põhili- si seadistusi. Integreeritud LED-näidik annab teile teavet teie robotniiduki oleku kohta. Tutvuge põh- jalikult juhtsüsteemi ja saadaval võimalustega. Juhtpaneeli LEDide selgitus (joonis 9a)

50. Aja LEDid: igapäevase niitmisaja näit

51. Lukustuse LED: nupuluku näit

54. GNSS-LED: GNSS-signaali oleku näit

55. Aku LED: aku oleku näit

56. Juhtkaabli LED: piiri kvaliteedi ja juhtkaabli

57. Häire LED: vigade näit

Ülevaade olulistest olekunäitudest leiate käesole- va juhendi lõpust peatükist „Robotniiduki näidik ja vigade kõrvaldamine“. Juhtpaneeli nupuvalikute selgitus (joonis 9b)

60. Nupud niitmisaja seadistamiseks ja PINi sise-

6.3 Lõikekõrguse reguleerimine

Tähelepanu! Lõikekõrgust võib reguleerida ainult siis, kui robotniiduk on välja lülitatud. Selleks vaju- tage STOP-nuppu (3). Lõikekõrguse reguleerimise (4) abil saab robotniiduki lõikekõrgust kohandada sujuvalt vahemikus 20 kuni 60 mm, mida saab skaalalt lugeda. Kui muru on kõrgem kui 60 mm, peab muru vähe- Anl_FREELEXO_CAM_SPK13.indb 610Anl_FREELEXO_CAM_SPK13.indb 610 01.12.2022 15:38:5701.12.2022 15:38:57EE

malt 60 mm-ni lühemaks lõikama, et robotniidukit mitte liigselt koormata ega töötõhusust mõjutada. Kasutage selleks tavalist muruniidukit või trim- merit. Pärast paigaldamise lõpetamist saab lõikekõrgust lõikekõrguse reguleerimise (4) abil kohandada. Alustage alati kõrgema lõikekõrgusega ja vä- hendage seda väikeste sammudena soovitud kõrguseni.

6.4 Lukustusseadis/PIN

Lukustusseadis takistab robotniiduki lubamatut ilma kehtiva koodita kasutamist. Selleks peate si- sestama isikliku neljakohalise turvakoodi. Lukustuse avamine - Enne robotniiduki kasutuselevõtmist peate sisestama õige PINi (standardne PIN: „1-2-3- 4“). Selleks avage juhtpaneeli kate (13) ja va- jutage lukustusnupule (62). Seejärel sisestage PIN aeglaselt üksteise järel ja kinnitage sises- tus nupuga „OK“ (63). Käsitsusfunktsioonide lukustus avatakse ja lukustuse LED (51) põeb roheliselt. - Kui sisestate vale PINi, vilgub lukustuse LED (51) punaselt. Vajutage lukustusnupule (62) ja sisestage PIN uuesti. Lukustus Kui soovite juhtpaneeli (2) lukustada, vajutage lukustusnuppu (62). Lukustuse LED (51) vilgub nüüd pidevalt punaselt. Standardne PIN: Uus PIN: 1 2 3 4 _ _ _ _ PINi muutmine PINi muutmiseks toimige järgmiselt.

ja nuppu „4H“ (60). Kõlab helisignaal.

5. Tähelepanu! Märkige uus PIN üles!

PINi tellimine kadumisel Hoidke robotniiduki kviitung ja seerianumber käe- pärast. Neid läheb teil PINi saamiseks vaja!

1. Ühendage USB-mälupulk joonisel kujutatud

viisil USB-ühendusse (14) (joonis 11).

USB-mälupulgale ja lõpetab protsessi helisi- gnaaliga.

4. Lahutage USB-mälupulk. Laadige USB-mälu-

pulgal olevad andmed arvutisse. Robotniiduk lõi tekstifaili (*.txt). See fail sisaldab PUKi, isiklikku koodi. PINi saamiseks pöörduge kli- enditeeninduse poole.

6.5 Robotniiduki seadistused

Niitmisaja seadistamine Robotniiduk on varustatud kaameramooduliga (15), mis saab töötada üksnes päevavalguse korral. Kohe kui hakkab hämarduma, ei suuda robotniiduki kaameramoodul (15) muru ja muru piire enam usaldusväärselt eristada. Seepärast sõidab robotniiduk hämardumisel iseseisvalt taga- si laadimisalusele (19). Võimalik, et selle käigus ei saavutata seadistatud tööaega. See on ka nii, kui seadistatud käivitusaeg on hämaruses või pimeduses. Robotniiduk lahkub esmalt laadimisaluselt (19), liigub aga seejärel piki juhtkaablit (24) tagasi laadimisalusele (19). Selle tagajärjel robotniiduk sellel päeval ei tööta.

1. Avage juhtpaneeli (2) lukustus.

2. Valige niitmisaja seadistamise vastava nupu

(60) vajutamisega soovitud niitmisaeg:

2.1 Vastava nupu (60) lühikese vajutamisega

niidab robotniiduk iga päev. Vastavat näitu ku- vatakse valitud aja LEDi pideva põlemisega.

2.2 Vastava nupu (60) pika vajutamisega (6 s)

niidab robotniiduk ülepäeviti. Vastavat näitu kuvatakse valitud aja LEDi vilkumisega.

3. Vastav näit esitatakse aja LEDidel (50).

4. Kinnitage seadistus nupu „OK“ (63) vajutami-

sega. Seadistatud niitmisakna esialgset kestust muude- takse vastavalt. Toonane käivitusaeg jääb muut- mata, seejuures kohandatakse kestus kuvatavale tundide arvule. Niitmisaja seadistuseks soovitatakse orienteeruva väärtusena 8 tundi päevas 400 m² juures. Olene- valt aia suurusest ja komplekssusest tuleb tööae- ga kohandada. Igapäevase käivitusaja lähtestamine Igapäevase käivitusaja lähtestamiseks vajutage samaaegselt 3 sekundiks nuppu „OK“ (63) ja nup- pu „6H“ (60). Edukat lähtestamist kinnitab viis piik- su. Seejärel käivitage robotniiduk nupuga „START A/B“ (64) uuesti. Kellaaeg, mil muudatus tehti, on nüüd igapäevane käivitusaeg. Kuvatav tundide arv on igapäevane tööaeg. Anl_FREELEXO_CAM_SPK13.indb 611Anl_FREELEXO_CAM_SPK13.indb 611 01.12.2022 15:38:5701.12.2022 15:38:57EE

va pinna, kus niiduk peab töötama. Täpsemat teavet mõlema pinna kohta leiate peatüki „Ka- sutuselevõtt“ punktist „Niitmisala“.

2.1 Nupu „START A/B“ (64) lühikese vajutami-

sega töötab teie robotniiduk põhipinnal (A). Seejuures põleb oleku-LED (52) pidevalt roheliselt.

2.2 Nupu „START A/B“ (64) pika vajutamisega

töötab teie robotniiduk kõrvalpinnal (B). See- juures vilgub oleku-LED (52) roheliselt.

3. Sulgege juhtpaneeli kate (13).

Robotniiduk töötab nüüd vastavalt niitmisaja seadistusele. Tööajal jälgitakse aku laetuse taset ja seda kuvatakse aku LEDi (55) abil. Kohe kui aku laetuse tase langeb 30%-ni, naaseb robot- laadija automaatselt laadimisalusele (19). Märkus. Robotniiduki kasutamiseks on vaja kvali- teediväärtuse referentsväärtust. See määratakse nagu on kirjeldatud peatükis „Aia piirid – piiri kva- liteediväärtus“, seepärast alustab robotniiduk es- malt väljalülitatud niiduseadmega. Kui väärtus on kord määratud, siis alustab robotniiduk käivituse- ga vastavalt seadistatud niitmisaja seadistustega. Niitmise katkestamine

2. Avage juhtpaneeli kate (13) täielikult.

niiduk laadimisaluse (19) juurde tagasi.

5. Sulgege juhtpaneeli kate (13).

6. Nüüd otsib robotniiduk juhtkaablit (24), et lei-

da tagasitee laadimisalusele (19). Seejuures liigub see mõne meetri võrra ette ja peatub taas, et uuesti orienteeruda. See toimub nii kaua, kuni robotniiduk on jõudnud juhtkaablini (24). Pärast seda järgneb robotniiduk juhtka- ablile (24) vastupäeva. Jälgige, et juhtkaablil (24) ei oleks esemeid. STOPP-olek: STOPP-nupu (3) vajutamisega on robotniiduk STOPP-olekus, mida näidatakse järjestikku vil- kuvate aja LEDidega (50). Robotniiduk teeb oma niitmisrežiimis pausi, kuni see kõrvaldatakse. STOPP-oleku saab kõrvaldada järgmiselt:

Avage robotniiduk lukustusest ja vajutage nuppu „START A/B“ (64), et saata robotniiduk niitma. Sulgege ekraani kate (25).

Avage robotniiduk lukustusest ja vajutage nuppu „HOME“ (61), et saata robotniiduk tagasi laadimisalusele. Sulgege ekraani kate (25).

Avage robotniiduk lukustusest ja sulgege ek- raani kate (25) 5 sekundi jooksul.

7. Puhastus, hooldus ja varuosade

tellimine Oht! Enne kõiki puhastus- ja hooldustöid peab sead- me lülitama pingevabaks, selleks tõmmake pistik pesast välja ja lülitage seade pealülitist (7) välja (OFF) (joonis 8). Võtke lisaks aku (A) robotniidu- kist välja (joonis 3b). Ettevaatust! Kandke kaitsekindaid!

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Robotniidukit ei tohi puhastada voolava vee- ga, eriti mitte kõrgsurvega.

Puhastage seadet regulaarselt niiske rätiku ja vähese koguse vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid, sest need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi sattuda vett.

Puhastage robotniidukit võimalusel harja või lapiga.

Kontrollige terade (10) ja lõikeketta (11) liiku- vust.

Kasutage robotniiduki (1) laadimiskontak- tide ja laadimisaluse (19) puhastamiseks metallipuhastusvahendit või väga peenikest lihvpaberit. Puhastage neid, et tagada tõhus laadimine.

Kontrollige regulaarselt kaameramooduli (15) läätse määrdumise suhtes ja puhastage see. Eelkõige vihmasadu võib põhjustada läätse määrdumist. Ärge kasutage selleks agressiiv- seid puhastusvahendeid ega lahusteid.

Kulunud või kahjustatud terad (10) ning nende kinnituskruvid peab alati vahetama komplekti- na.

Asendage kulunud või kahjustunud detailid.

vad detailid ning rattad ja teljed puhastada ja seejärel õlitada.

Robotniiduki korrapärane hooldus ei taga mitte ainult seadme pikaajalist säilimist ja töö- võime, vaid aitab kaasa ka muru korralikule ja lihtsale niitmisele.

Kõige kulumisaltimad osad on terad (10). Kontrollige regulaarselt terade (10) seisukor- da ja nende kinnitust. Kui tekib robotniiduki ülemäärane vibratsioon, võib see tähendada, et terad (10) on kahjustatud või löökide tõttu deformeerunud. Kui terad (10) on kulunud või kahjustautud, peab need kohe välja vaheta- ma.

Kontrollige regulaarselt lõiget murul. Nüride terade tõttu ei lõigata kõrsi maha puhtalt. Seetõttu kuivab muru pind kergelt ja see mu- utub pruuniks. Puhta ja sirge lõike saamiseks vahetage terasid regulaarselt.

Kontrollige korrapäraselt robotniiduki alumist külge määrdumise suhtes. Puhastage robotni- idukit regulaarselt. Tugevam mustus eemalda- ge kohe.

Esimestel nädalatel pärast kasutuselevõttu ja eelnevat niitmist tavalise muruniidukiga võib teie robotniiduk kiiresti tugevalt määrduda. Seepärast kontrollige robotniiduki alumist kül- ge sellel ajal sagedamini.

Lõigake muru lühemaks vaid väikeste sam- mudena, et vältida tugevat määrdumist.

Kasutage ainult originaalterasid, sest muidu ei ole talitlus ja turvalisus tagatud. Robotniiduk on varustatud lõikekettale (11) kin- nitatud kolme teraga (10). Nende terade (10) kasutusiga on kuni 3 kuud (kui ei tabata takistusi). Asendage kõik kolm tera (10) korraga, et teie seadme tõhusus ja tasakaal ei halveneks. Terade (10) vahetamiseks toimige järgmiselt (joo- nis 10) – Tähelepanu! - kandke kindaid.

1. Blokeerige kruvikeeraja abil lõikeketta (11)

pöörlemine. Selleks pange kruvikeeraja läbi ettenähtud avade lõikekettas (11) ja kaitse- kammi.

2. Keerake kinnituskruvid lahti.

3. Eemaldage vanad terad (10) ja asendage

need uutega. Asendage kõik kolm tera (10) alati komplektina.

4. Seejärel keerake kinnituskruvi uuesti kinni.

Veenduge, et uued terad (10) pöörlevad va- balt. Kontrollige robotniidukit regulaarselt üldiselt ja eemaldage kõik kogunenud jäätmed. Enne iga hooaja algust kontrollige kindlasti terade (10) sei- sukorda. Kui seade vajab remonti, siis pöörduge meie klienditeenindusse. Kasutage ainult origin- aalvaruosi.

7.2.2 Tarkvara uuendamine

Kui soovite tarkvara uuendada, kopeerige uus tarkvara tühjale USB-mälupulgale (vajadusel vormindage mälupulk eelnevalt). Enne järgmiste sammude tegemist veenduge, et aku on täiesti täis laetud.

1. Asetage sisselülitatud robotniiduk niitmisalas-

se. Robotniiduk ei tohi tarkvara uuendamise ajal olla laadimisalusel (19).

2. Ühendage USB-mälupulk joonisel kujutatud

viisil USB-ühendusse (joonis 11).

3.1 Robotniiduk installib nüüd üksteise järel mõle-

mad failid. Alternatiivselt võib failid ükshaaval uuendada. Selleks lülitage robotniiduk esmalt pealüliti abil välja (OFF).

3.2 Süsteemi uuendamine (näide, faili nimi:

Camera_1.2.3.4.bin): Vajutage niitmisaja seadistuse nuppu „10H“ (60) ja lülitage robot- niiduk samal ajal pealüliti (7) abil sisse (ON).

4. Uuendamise ajal vilguvad aja LEDid (50).

5. Pärast protsessi lõpetamist piiksub robotnii-

duk pidevalt. Kui protsess oli edukas, põlevad kõik neli aja LEDi (50) pidevalt. Kui protsessi ei saanud lõpetada, kustuvad kõik neli aja LEDi (50) ja te peate tarkvara värskendamist kordama.

6. Tõmmake USB-mälupulk välja ja käivitage

robotniiduk pealüliti (7) abil taas.

7.2.3 Juhtkaabli parandamine

Esmalt lahutage laadimisalus (19) vooluvarustu- sest. Kui juhtkaabel (24) lõigatakse suvalises ko- has läbi, kasutage parandamiseks kaasasolevaid kaabliühendusi (25). Selleks viige läbilõigatud juhtkaabli (24) mõlemad otsad kaabliühendusse (25) ja vajutage see tangide abil kokku. Ühendage toitepistik pesaga. Seejärel kontrollige talitlust laadimisaluse (19) LED-näidiku (19a) abil. Anl_FREELEXO_CAM_SPK13.indb 613Anl_FREELEXO_CAM_SPK13.indb 613 01.12.2022 15:38:5701.12.2022 15:38:57EE

Varuosade tellimisel on vajalikud järgmised and- med:

Seadme identifitseerimisnumber

Laadige aku (A) enne talveks hoiustamist täieli- kult täis ja lülitage robotniiduk pealülitist (7) välja (OFF). Võtke aku (A) seadmest välja. Lahutage võrguadapter (20) vooluvarustusest ja laadimisa- luselt (19). Juhtkaabli (24) võib talveks välja jätta. Ent tagage, et ühendused on korrosiooni eest kaitstud. Selleks lahutage juhtkaabli (24) ühendused laadimisalu- selt (19). Hoidke seadet ja selle tarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne hoiutemperatuur on vahemikus 5 °C kuni 30 °C. Hoidke seadet originaalpakendis.

Lülitage seade pealüliti (7) abil välja (OFF) (joonis 8).

Paigaldage kõik transpordiseadised.

Kaitske seadet kahjustuste ja tugeva vibratsi- ooni eest, mis esinevad eriti sõidukites trans- portimisel.

Kindlustage seade libisemise või ümberkuk- kumise vastu.

Kandke robotniidukit käepidemest (6), lõike- ketas (11) kehast eemale suunatuna.

10. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on tooraine ja seega taaskasutatav või uuesti ringlusse suunatav. Seade ja selle tarvikud koosnevad erinevatest materjalidest, nagu näiteks metallist ja plastist. Katkised komponendid ei kuulu olmejäätmete hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest. Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriik- likele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile kesk- konnasäästlik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisu- hte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlus- majanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikompo- nentideta lisaseadmed ja abivahendid. Jälgige utiliseerimisel, et akud ja valgustussead- med (nt hõõglamp) võetakse seadmest välja. Tootedokumentatsiooni ja kaasasolevate doku- mentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult Einhell Germany AG loal. Tehniliste muudatuste õigus reserveeritud Anl_FREELEXO_CAM_SPK13.indb 614Anl_FREELEXO_CAM_SPK13.indb 614 01.12.2022 15:38:5801.12.2022 15:38:58EE

11. Laadimisaluse näidik ja vigade kõrvaldamine

LED-näidik (19a) Kirjeldus Lahendus Välja lülitatud - Puudub vooluvarustus - Kontrollige vooluvarustust Põleb roheliselt - Niitmiseks valmis - Aku täielikult täis laetud - Juhtkaabel (24) ühendatud Vilgub roheliselt - Juhtkaabel (24) läbi lõigatud - Otsige juhtkaablilt (24) purunenud kohta Põleb punaselt - Akut laetakse - Oodake, kuni aku on täiesti täis laetud.

12. Robotniiduki näidik ja vigade kõrvaldamine

Vihmaanduri LED (53) Kirjeldus / võimalik põhjus Lahendus Vilgub kollaselt - Rakendus vihmaandur (5). - Oodake, kuni robotniiduk on kuiv. - Täpsemat kirjeldust anduri kohta saab lugeda ptk-s 5.2. GNSS-LED (54) Kirjeldus / võimalik põhjus Lahendus Vilgub roheliselt - Robotniiduk otsib GNSS- ühendust ja kalibreerib laadi- misaluse (19) asukohta. - GNSS-signaal ebatäpne - Oodake, kuni kalibreerimine on lõpetatud. - Kui GNSS-LED (54) põleb pidevalt, on vastuvõetav signaal väga nõrk (varjestus hoone/puu tõttu) ja laadimisaluse (19) asukohta tuleks kohandada. Põleb roheliselt - Robotniiduk on laadimisalu- se (19) asukoha GNSSi abil kalibreerinud. - GNSS-signaal täpne - Robotniiduk on valmis. Vilgub kollaselt - GNSS-signaal puudub - Jälgige, et robotniiduk oleks vabal pinnal ja GNSS-signaali ei varjestataks. Põleb kollaselt - Robotniiduk on laadimisalu- sest (19) liiga kaugel. - Viige robotniiduk niitmisalasse, mis on laadimisaluse (19) läheduses. Robotniidu- ki uuesti käivitamiseks lülitage pealüliti (7) välja (OFF) ja jälle sisse (ON). Põleb punaselt - GNSS-mooduli riistvara viga - Pöörduge klienditeenindusse. Aku LED (55) Kirjeldus / võimalik põhjus Lahendus Põleb roheliselt - Aku täielikult täis laetud - Robotniiduk on valmis Põleb punaselt - Aku laetuse tase on madal - Robotniiduk liigub laadimisaluse (19) juur- de, et akut laadida. Vilgub roheliselt - Akut laetakse - Robotniiduk on laadimisalusel (19) ja seda laetakse. Anl_FREELEXO_CAM_SPK13.indb 615Anl_FREELEXO_CAM_SPK13.indb 615 01.12.2022 15:38:5801.12.2022 15:38:58EE

Aku LED (55) Kirjeldus / võimalik põhjus Lahendus Vilgub punaselt Aku viga: - Robotniidukil on tekkinud aku viga - Akut ei saa laadida - Aku kasutusiga on lõppenud - Veenduge, et aku on õigesti paigaldatud. - Kontrollige, kas pealüliti (7) on sisse lülita- tud (ON), kui robotniiduk on laadmisalusel (19). - Kontrollige piirdetraadi (19) asukohta. - Vajaduse korral vahetage aku välja. Põleb kollaselt Liigtemperatuuri viga: - Liiga kõrge/madal aku tem- peratuur või juhtsüsteemi liigtemperatuur - Aku temperatuuril üle 65 °C naaseb robotniiduk laadimi- salusele (19). - Aku temperatuuril üle 45 °C või alla 0 °C peatatakse laadimine ja robotniiduk oot- ab laadimisaluse (19) juures. - Määrake suvel tööaeg varastele hommi- kutundidele ja vältige robotniiduki kasuta- mist päeva kuumal ajal. - Pärast aku või juhtsüsteemi jahtumist lubatud temperatuurivahemikuni naaseb robotniiduk automaatselt programmeeri- tud töö juurde. Juhtkaabli LED (56) Kirjeldus / võimalik põhjus Lahendus Põleb roheliselt Robotniiduk asub laadimisa- lusel (19) või otsimissilmuse läheduses ja erinevus refe- rentskvaliteediväärtusega on väike. - Robotniiduk on valmis. Vilgub kollaselt Robotniiduk asub laadimisa- lusel (19) või otsimissilmuses ja erinevus referentskvaliteedi- väärtusega on halvenenud. Robotniiduk on valmis. Kontrollige vajaduse korral niitmisala piire, sest need võivad veel- gi halveneda. Seetõttu ei saa robotniiduk enam töötada Vilgub punaselt Robotniiduk asub laadimisa- lusel (19) või otsimissilmuses ja erinevus referentskvaliteedi- väärtusega on väga suur. Ro- botniiduk jääb laadimisalusele (19). Kontrollige niitmisala piire. Seejärel kustuta- ge referentsväärtus ja viige läbi piiri kvalitee- diväärtuse uus algväärtuste laadimine. Põleb punaselt Kaamera viga: Robotniiduk ei saa kaamera- moodulilt signaali. Robotniiduki uuesti käivitamiseks lülitage pealüliti (7) välja (OFF) ja jälle sisse (ON). Välja lülitatud - Juhtkaabel (24) sai kahjusta- da. - Laadimisaluse (19) vooluva- rustus on katkenud. - Robotniiduk asub väljaspool otsimissilmust. Kontrollige, kas LED-näidik (19a) laadimisa- lusel (19) põleb roheliselt. - Veenduge, et juhtkaabel (24) on paigalda- tud õigest ja keskele laadimisaluse (19) alla. - Kontrollige piirdetraadi (19) asukohta. Anl_FREELEXO_CAM_SPK13.indb 616Anl_FREELEXO_CAM_SPK13.indb 616 01.12.2022 15:38:5801.12.2022 15:38:58EE

Häire LED (57) Kirjeldus / võimalik põhjus Lahendus Põleb kollaselt Niiduk tõsteti üles: - Tõsteandur rakendus pide- valt 10 sekundit Niiduk blokeeritud: - Takistusandur aktiveerus ühe minuti jooksul mitu korda - Takistusandur on 10 sekun- diks püsivalt aktiveeritud - Takistusandur on liikumise ajal tagasi laadimisaluse (19) juurde kolm korda aktiveeri- tud Liiga lähedal alusele: - Robotniiduk saadeti liiga lähedal laadimisalusele (19) tagasi Ümber kukkunud: - Robotniidukit kallutati püsi- valt 10 sekundit - Robotniiduk on pikemat aega ühte suunda kaldu Vajutage STOP-nuppu (3) juhtpaneeli katte (13) avamiseks. Käivitage niitmisprotsess juhtpaneeli (2) abil uuesti: - Kui see viga esineb sagedasti, kontrollige niitmisala 10 cm kõrgemate takistuste suhtes ja eemaldage need või eraldage takistused niitmisalast. Vajutage STOP-nuppu (3) juhtpaneeli katte (13) avamiseks. Käivitage niitmisprotsess juhtpaneeli (2) abil uuesti: - Kontrollige, kas mõni takistus blokeerib robotniidukit või on see puude, põõsaste vms vahele kinni kiilunud. Kõrvaldage ta- kistus või vältige seda ala. - Kui see viga esineb sagedasti, kontrolli- ge niitmisala. Pöörake erilist tähelepanu kitsastele nurkadele, koridoridele, tarade- le, kaljudele jne. - Kontrollige, kas rohi on liiga kõrge ja see blokeerib robotniidukit. Sel juhul niitke muru madalamaks kui 60 mm. Vajutage STOP-nuppu (3) juhtpaneeli katte (13) avamiseks. Käivitage niitmisprotsess juhtpaneeli (2) abil uuesti: - Robotniiduk tuleb tagasi laadimisaluse (19) juurde saata minimaalse vahekaugu- sega 2 m. Vajutage STOP-nuppu (3) juhtpaneeli katte (13) avamiseks. Käivitage niitmisprotsess juhtpaneeli (2) abil uuesti: - Viige robotniiduk tasasele pinnale ja käivi- tage see uuesti. - Kui robotniiduk on niitmisalas oleva järsu nõlva tõttu ümber läinud, piirake see ala, et vältida järske tõuse. Anl_FREELEXO_CAM_SPK13.indb 617Anl_FREELEXO_CAM_SPK13.indb 617 01.12.2022 15:38:5901.12.2022 15:38:59EE

Häire LED (57) Kirjeldus / võimalik põhjus Lahendus Põleb kollaselt Ratta viga: - Tagarattad (8) on takistuse tõttu üles tõstetud - Tagarattad (8) saavad ebata- sase muru tõttu vabalt pöö- relda STOP-nupu viga: Juhtpaneeli kate (13) on avatud ja vajutatu juhtpaneeli nuppu (2), ent STOP-nuppu (3) ei ra- kendatud. Väljaspool: Robotniiduk ei tuvasta murupin- da või muru piiri ja asub seeju- ures niitmisalast väljaspool. Vajutage STOP-nuppu (3) juhtpaneeli katte (13) avamiseks. Käivitage niitmisprotsess juhtpaneeli (2) abil uuesti: - Viige robotniiduk tasasele pinnale ja käivi- tage see uuesti Vajutage STOP-nuppu (3) juhtpaneeli katte (13) avamiseks. Käivitage niitmisprotsess juhtpaneeli (2) abil uuesti: - Kontrollige, kas juhtpaneeli katte (13) saab STOP-nupuga (3) vabalt avada ja sulgeda. - Kontrollige STOP-nupu (3) funktsionaal- sust. Vajutage STOP-nuppu (3) juhtpaneeli katte (13) avamiseks. Käivitage niitmisprotsess juhtpaneeli (2) abil uuesti: - Veenduge, et robotniiduk asub niitmisalal. Põleb punaselt Anduri viga: - Robotniiduk peatati anduri vea tõttu Mootoririke / mootori üle- vool: - Robotniiduk peatus mootori liigvoolu või mootori vea tõttu Kasutusviga: - Robotniiduk peatati kasutus- vea tõttu Robotniiduki uuesti käivitamiseks lülitage pealüliti (7) välja (OFF) ja jälle sisse (ON). Robotniiduki uuesti käivitamiseks lülitage pealüliti (7) välja (OFF) ja jälle sisse (ON). - Kontrollige rohu kõrgust niitmisalas ja va- jadusel niitke muru tavalise muruniidukiga madalamaks kui 60 mm. - Suurendage lõikekõrgust. Alustage alati kõrgema lõikekõrgusega ja vähendage seda väikeste sammudena soovitud kõr- guseni. - Kontrollige lõikekettaid (11) ja rattaid määrdumise suhtes ja puhastage neid osi põhjalikult. - Kontrollige tagumisi rattaid ja lõikeketast (11) materjali kinnijäämise suhtes. Kui te ei saa kinnijäänud materjali lahti, pöördu- ge vastutava klienditeeninduse poole. Robotniiduki uuesti käivitamiseks lülitage pealüliti (7) välja (OFF) ja jälle sisse (ON). Vilgub punaselt Magnetlindianduri viga: Robotniiduk ei saa magnetlindi- andurilt signaali. Robotniiduki uuesti käivitamiseks lülitage pealüliti (7) välja (OFF) ja jälle sisse (ON). Anl_FREELEXO_CAM_SPK13.indb 618Anl_FREELEXO_CAM_SPK13.indb 618 01.12.2022 15:38:5901.12.2022 15:38:59EE

Veaotsing Viga Võimalik põhjus Kõrvaldamine Robotniiduk seisab niitmisalas. Robot- niidukit ei saa sisse lülitada. - Aku pinge on liiga madal - Viga vooluahelas või elektro- onikas - Viige robotniiduk laadimiseks tagasi laadi- misalusele (19). - Lülitage pealüliti (7) sisse (ON). - Pöörduge klienditeenindusse. - Kontrollige laadimisaluse (19) asukohta ja maksimaalset kaugust laadimisaluse (19) suhtes - Kasutage suurema mahuga akut. - Tähelepanu: Multi-Ah aku (nt 4-6 Ah) kasutamisel seadistage suurem maht. Robotniiduki säästliku laadimise ja tühje- nemise tõttu ei ole väiksema mahu kasut- amine aku eluea pikendamiseks vajalik. Robotniiduk ei saa laadimisalusele sõita. - Laadimisalus (19) ei ole õi- gesti paigaldatud. - Veenduge, kas LED-näidik (19a) laadimi- salusel (19) põleb roheliselt. - Veenduge, et juhtkaabel (24) on ühenda- tud laadimisaluse (19) külge ning eesmine juhtkaabel (24) asub laadimisaluse (19) all keskel. - Veenduge, et laadimisalus (19) on õigesti paigutatud. Robotniiduk on väga vali. - Terad (10) kahjustatud - Teradel (10) on palju võõr- materjali - Robotniiduk käivitati takistus- tele liiga lähedal - Teraajam või ajamimootor kahjustatud - Robotniiduki muud detailid on kahjustatud - Vahetage terad (10) välja. Kolm tera (10) tuleb korraga välja vahetada. - Robotniiduki töötõhusus sõltub terade (10) teravusest. Seepärast hoidke terad (10) heas seisukorras. - Terade (10) puhastamisel lülitage robotni- iduk ohutult välja ja kandke töökindaid, et vältida lõikevigastusi. - Laske klienditeenindusel mootorit remon- tida või see välja vahetada. Robotniiduk jääb laadimisalusele. Robotniiduk naaseb ikka ja jälle laadimi- salusele. - Valed tööaja seadistused - Aku laetuse tase on liiga ma- dal ja langeb alla 30%. - Rakendus vihmaandur. - Robotniiduk on üle kuume- nenud. - Hakkab hämarduma, mistõt- tu ei saa kaameramoodul enam õigesti töötada. - Kontrollige tööaja seadistusi. - Robotniiduk alustab ja lõpetab oma töö olenevalt seadistatud ajavahemikust. Väl- jaspool seda ajavahemikku on robotniiduk laadimisalusel (19). Robotniiduk ei su- uda laadimisalust (19) leida - Laadimisalus (19) asub kohas, kus võetakse üksnes nõrk GNSS-signaal vastu - Juhtkaabli silmuse vahetus läheduses olevad takistused takistavad silmusele lähe- nemist. - Kohandage laadimisaluse (19) asukohta ja kustutage kasutusjuhendis kirjeldatud viisil kaardistus. - Kohandage juhtkaabli silmust / suurenda- ge juhtkaabli silmust. TÄHELEPANU! Läbilõigatud juhtkaabel ja sellest tulenevad kahjud ei kuulu garantii alla! Anl_FREELEXO_CAM_SPK13.indb 619Anl_FREELEXO_CAM_SPK13.indb 619 01.12.2022 15:38:5901.12.2022 15:38:59EE

Magnetlindi (27) veaotsing Viga Võimalik põhjus Kõrvaldamine Robotniiduk ei tuvasta magnetlinti (27) ja sõidab üle selle. - Magnetlint (27) on paigalda- tud maa sisse liiga sügavale. - Magnetlint (27) ei tööta kor- ralikult, sest välistemperatuur on liiga kõrge. - Paigaldage magnetlint (27) maapinnale või u 5 cm maa alla. - Oodake, kuni temperatuur on langenud. Vältige robotniiduki kasutamist päeva ku- umade tundide ajal. Robotniiduk peatub või sõidab kontrol- limatult piirdeala läheduses. - Magnetlint (27) on paigal- datud juhtkaablile (24) liiga lähedale. Vahekaugus mag- netlindiga (27) piiratud kahe sõltumatu ala vahel on liiga väike. - Niitmisalas tekivad elektrika- ablite tõttu häiringud. - Jätke juhtkaabli (24) ja magnetlindi (27) või kahe piirdeala vahele vahekauguseks vähemalt 80 cm. - Vältige elektrikaableid, mis läbivad niitmi- sala. Paigutage laadimisalus (19) niitmi- sala serva. Hoidke vahekaugust võõraste niitmispindade (nt naabrid) suhtes, mida kasutatakse piirdetraadiga. Robotniiduk tungib piirdealasse. - Robotniiduk libiseb üle mag- netlindi (27). - Vältige magnetlindi (27) paigaldamist tõu- sudele. - Pöörake tähelepanu toodud paigaldustin- gimustele. Anl_FREELEXO_CAM_SPK13.indb 620Anl_FREELEXO_CAM_SPK13.indb 620 01.12.2022 15:38:5901.12.2022 15:38:59EE

13. FREELEXO CAMi isikuandmete kaitse eeskirjad

Ettevõttel Einhell Germany AG on hea meel, et kasutate robotniidukit FREELEXO CAM. Isikuandmete kaitse on meie jaoks oluline teema. Järgnevalt kirjeldame, milliseid andmeid üldiselt seadme kasutami- sel töödeldakse.

Laadimisaluse asukoht Robotniiduk salvestab lokaalselt seadmesse GNSSi asukoha määramise abil määratud laadimi- saluse asukoha. Seda on vaja, et navigeerida seade pärast niitmistöö lõpetamist tagasi laadimi- salusele või juhtkaabli juurde. Teenindusjuhtumi korral saab selle teabe füüsiliselt lugeda seadmel logifailst.

Päikesetõusu/päikeseloojangu kellaaeg Robotniiduk salvestab lokaalselt seadmesse GNSSi asukoha määramise abil määratud päikesetõu- su või päikeseloojangu kellaaja. Seda on vaja, et seadet saaks käivitada üksnes sellises ajavahe- mikus, milles kaameramoodul saab luua pilte, ja milles on piisavalt valgust. Teenindusjuhtumi korral saab selle teabe füüsiliselt lugeda seadmel logifailst.

Kaameramooduli pildid Robotniiduk salvestab lokaalselt seadmele pildid, mis on loodud kaameramooduli abil. Seda on vaja süsteemi jaoks, et robotniiduki algoritmi pidevalt parandada. Niidukil on pildid, mis genereeriti niitmi- stöö viimase 15 minuti jooksul. See andmekirje kirjutatakse pidevalt üle. Kui niiduk on laadimisalusel või robotniiduk otsib laadimisalust, pilte ei genereerita. Teenindusjuhtumi korral saab neid pilte lo- kaalselt lugeda, et mõista tekkinud vigu. Seejärel need pildid kustutatakse. Te saate seadmest ise kustutada nii asukohapõhise teabe kui ka genereeritud pildid. Lülitage robotnii- duk esmalt pealüliti abil välja. Samaaegse lukustusnupu (GNSS-teabe kustutamine) või nupu „OK“ (kaa- merapiltide kustutamine) vajutamise ja robotniiduki pealüliti abil sisselülitamisega kustutatakse vastav salvestatud teave. Seadmel kõlab helisignaal, mis kinnitab kustutamise. Põhjaliku dokumentatsiooni meie privaatsuspoliitika kohta leiate meie kodulehelt andmekaitse jaotisest. Anl_FREELEXO_CAM_SPK13.indb 621Anl_FREELEXO_CAM_SPK13.indb 621 01.12.2022 15:38:5901.12.2022 15:38:59EE

Näidiku olek Tähendus ja abinõu Punane LED Roheline LED väljalüli- tatud Vilgub Töövalmidus Laadija on võrku ühendatud ja töövalmis, aku ei ole laadijas Põleb väljalüli- tatud Laadimine Laadija laeb akut kiirrežiimil. Vastavad laadimisajad leiate vahetult laadijalt. Märkus! Olenevalt olemasolevast laetuse tasemest võivad tegelikud laadi- misajad etteantud aegadest natuke erineda. väljalüli- tatud Põleb Aku on täis ja töövalmis. (READY TO GO) Seejärel lülitatakse ümber õrnale laadimisele, kuni aku on täiesti täis lae- tud. Laske selleks aku umbes 15 minutit kauem laadijal olla. Abinõu: Võtke aku laadijast välja. Eraldage laadija vooluvõrgust. Vilgub väljalüli- tatud Paindlik laadimine Laadija asub säästva laadimise režiimil. Akut laetakse turvalisuse tõttu aeglasemalt ja selleks kulub aega kauem. Sellel võivad olla järgmised põhjused. - Akut ei ole pikka aega laetud. - Aku temperatuur ei ole ideaalses vahemikus. Abinõu: Oodake, kuni laadimine on lõpetatud, akut saab sellele vaatamata edasi laadida. Vilgub Vilgub Viga Laadimine ei ole enam võimalik. Aku on defektne. Abinõu: Defektset akut ei tohi rohkem laadida. Võtke aku laadijast välja. Põleb Põleb Temperatuurihäire Aku on liiga kuum (nt otsese päikesekiirguse tõttu) või liiga külm (madalam kui 0 °C). Abinõu: Eemaldage aku ja hoidke seda 1 päev toatemperatuuril (umbes 20 °C). Anl_FREELEXO_CAM_SPK13.indb 622Anl_FREELEXO_CAM_SPK13.indb 622 01.12.2022 15:39:0001.12.2022 15:39:00EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Aku Kulumaterjal / Kuluosad* Terad Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garanti- inõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 24 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho-

idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Enesestmõistetavalt kõrvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_FREELEXO_CAM_SPK13.indb 624Anl_FREELEXO_CAM_SPK13.indb 624 01.12.2022 15:39:0001.12.2022 15:39:00Dr. Markus Thannhuber/Vorstand Technik, CTO
