KÄYTTÖOHJE GECH 3665 Li EINHELL

64. Knapp ”START A/B“

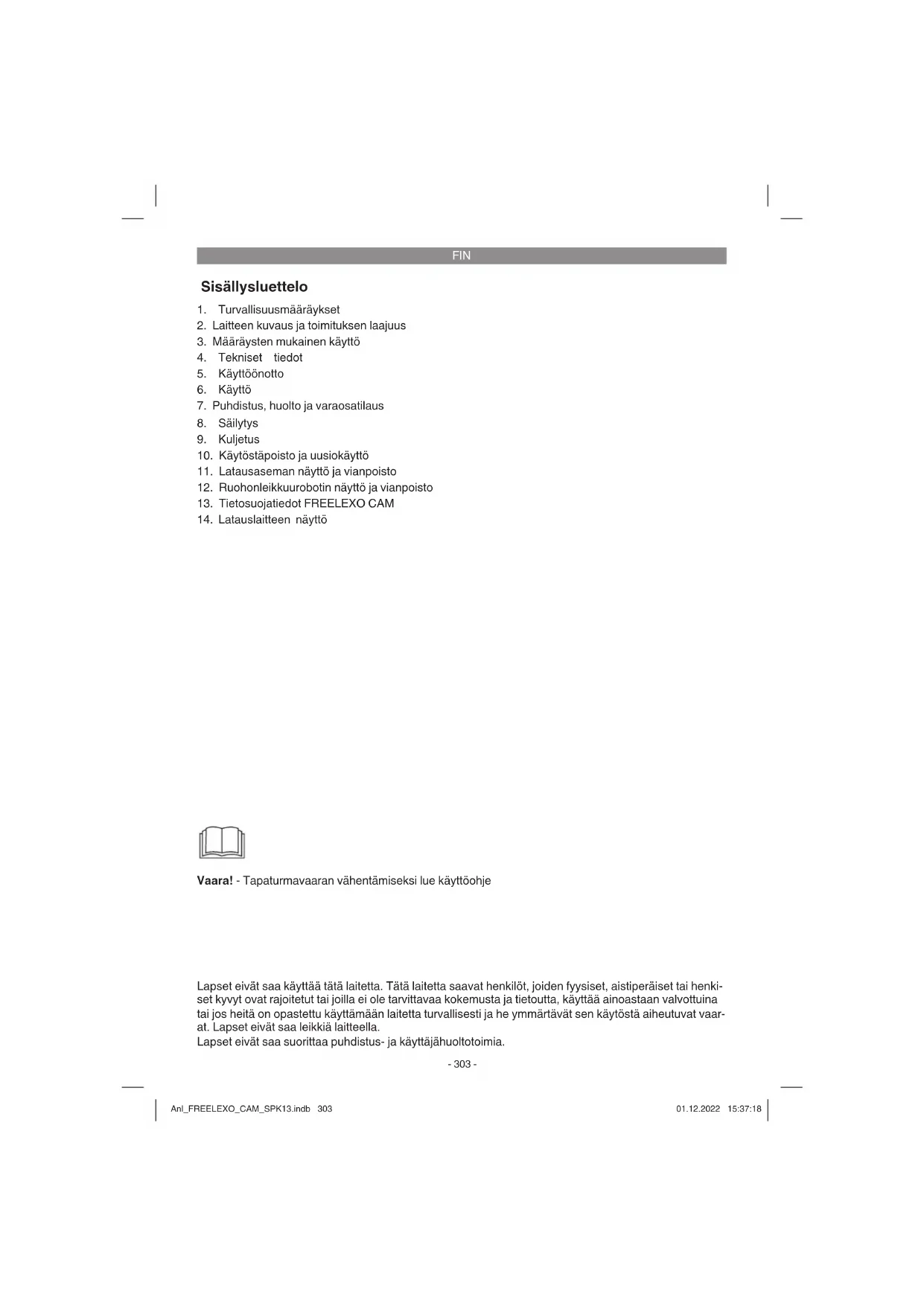

1. Turvallisuusmääräykset

2. Laitteen kuvaus ja toimituksen laajuus

3. Määräysten mukainen käyttö

7. Puhdistus, huolto ja varaosatilaus

10. Käytöstäpoisto ja uusiokäyttö

11. Latausaseman näyttö ja vianpoisto

12. Ruohonleikkuurobotin näyttö ja vianpoisto

13. Tietosuojatiedot FREELEXO CAM

14. Latauslaitteen näyttö

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje Lapset eivät saa käyttää tätä laitetta. Tätä laitetta saavat henkilöt, joiden fyysiset, aistiperäiset tai henki- set kyvyt ovat rajoitetut tai joilla ei ole tarvittavaa kokemusta ja tietoutta, käyttää ainoastaan valvottuina tai jos heitä on opastettu käyttämään laitetta turvallisesti ja he ymmärtävät sen käytöstä aiheutuvat vaar- at. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistus- ja käyttäjähuoltotoimia. Anl_FREELEXO_CAM_SPK13.indb 303Anl_FREELEXO_CAM_SPK13.indb 303 01.12.2022 15:37:1801.12.2022 15:37:18FIN

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä tur- vallisuusvarotoimia tapaturmien ja vaurioiden vält- tämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyt- töohjeen tai turvallisuusohjeiden noudattamatta jättämisestä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta! Varoitus! Lue kaikki turvallisuusmääräykset, ohjeet, kuvitukset ja tekniset tiedot, jotka koskevat tätä sähkötyökalua. Jos seuraavassa annettuja ohjeita ei noudateta, saattaa tästä aiheutua säh- köiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja oh- jeet myöhempää tarvetta varten. Käytettyjen merkkien selitys (katso kuva 13) A. VAROITUS - Ennen koneen käyttöä lue käyt- töohje kokonaan! B. VAROITUS - Konetta käytettäessä noudata sitä vastaavaa turvaetäisyyttä! C. VAROITUS - Ennen koneeseen suoritettavia töitä tai koneen nostamista toimenna estova- rusteet! HUOMIO - Älä koske pyöriviin teriin! D. VAROITUS - Älä kulje mukana koneen pääl- lä! HUOMIO - Älä koske pyöriviin teriin! E. Suojausluokka II (kaksoiseristetty). F. Säilytä akut vain kuivassa tilassa, jossa läm- pötila on +10°C ja +40°C välillä. Säilytä akku- ja vain ladattuna (väh. 40 % lataus). G. Suojausluokka III H. Hidas varoke 2 A

I. Saa käyttää vain kuivissa tiloissa.

J. VAROITUS: Käytä akun lataamiseen vain irrotettavaa NT24/1 / PS24/1 -verkkolaitetta, joka toimitettiin tämän laitteen mukana. Huomio! Vedä ukonilman aikana verkkopistoke irti ja erota latausjohto latausasemasta.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuva 1/2)

1. Ruohonleikkuurobotti

3. STOP-painike/Käyttöpaneelin suojuksen va-

4. Leikkauskorkeuden säätö

13. Käyttöpaneelin suojus

16. Etäisyydenilmaisimet

19a. Latausaseman LED-näyttö 19b. Latausaseman latauspuikko

20. Verkkolaite (verkkolaitteen johto)

22. Kuusikanta-avain

28. Viivoitin (irrotettava)

2.2 Toimituksen sisältö ja pakkauksesta otta-

minen Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarkasta, onko laitteessa tai varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Anl_FREELEXO_CAM_SPK13.indb 304Anl_FREELEXO_CAM_SPK13.indb 304 01.12.2022 15:37:1901.12.2022 15:37:19FIN

Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara! Toimituksen sisältö, asennusmateriaalit ja tarvikkeet (eivät kaikki sisälly toimitukseen): Toimituksen sisällön voit lukea oheistetusta toi- mituksen tiedotuslehdestä.

Ruohonleikkuurobotti

Verkkolaite (verkkolaitteen johto)

Kiinnitysruuvit (4 kpl)

Viivoitin (irrotettava)

Alkuperäiskäyttöohje

Turvallisuusmääräykset Tarvittavat apuvälineet (eivät kuulu toimitukseen).

Vesivaaka (valinnainen)

3. Määräysten mukainen käyttö

Ruohonleikkuurobotti sopii käytettäväksi yksi- tyisesti koti- ja harrastepuutarhassa ja on tarkoi- tettu ainoastaan nurmikkoalueiden leikkaamiseen. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyt- tö katsotaan määräysten vastaiseksi. Laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästä aiheutuvista vahingoista tai loukkaantumisista. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsity- öläis- tai teollisuustarkoituksiin. Emme hyväksy mitään takuuvaateita, jos laitetta käytetään pien- teollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

Melunpäästöarvot on mitattu standardien EN ISO 3744:1995 ja ISO 11094: 1991 mukaisesti. Varoitus! Tämä laite kehittää käytön aikana sähkö- magneettisen kentän. Tämä kenttä saattaa tietyissä olosuhteissa vaikuttaa aktiivisiin tai passiivisiin lääkinnällisiin siirrännäisiin. Vakavien tai kuolemaan johtavien vammojen välttämiseksi suosittelemme, että henkilöt, joilla on lääkinnällisiä siirrännäisiä, kysyvät neuvoa lääkäriltään tai lääkinnällisen siirrän- näisen valmistajalta, ennen kuin he käyttävät laitetta.

Lue koko käyttöohje läpi, ennen kuin aloitat ruohonleikkuurobotin asentamisen. Asen- tamisen laadulla on välitön vaikutus siitä aiheutuvaan leikkuutulokseen. Anl_FREELEXO_CAM_SPK13.indb 305Anl_FREELEXO_CAM_SPK13.indb 305 01.12.2022 15:37:1901.12.2022 15:37:19FIN

5.1 Toimintaperiaate

Noudata käyttöohjetta huolellisesti varmistaakse- si ruohonleikkuurobotin virheettömän ja turvalli- sen käytön. Ruohonleikkuurobotti valitsee kulkusuuntansa sattumanvaraisesti. Nurmikot leikataan tällöin ko- konaan, kun ruohonleikkuurobotti pääsee kaikille alueille, joita ei ole erotettu rajauksilla ja esteillä. Kun ruohonleikkuurobotti huomaa joutuneensa nurmikon rajalle tai havaitsee esteen, se muuttaa suuntaansa ja leikkaa sattumanvaraisesti toiseen suuntaan. Havainnointijärjestelmän avulla ruo- honleikkuurobotti tunnistaa esteet sekä nurmikon alueen, ja tämän vuoksi ruohonleikkuurobotti voi liikkua vapaasti työalueella. Ruohonleikkuurobotti on varustettu kameralla, joka luo kuvia sen edessä olevasta alueesta ja käsittelee ne. Tällöin robotin edessä oleva alue tutkitaan ja tarkastetaan, onko kysymyksessä leikkuualue vaiko nurmikon reuna tai jokin este. Niin kauan kuin ruohonleikkuurobotin edessä oleva alue katsotaan leikkuualueeksi, robotti liikkuu suoraan eteenpäin ja leikkuri käy. Jos alue katsotaan ruohikon rajaksi tai esteeksi, niin ruohonleikkuurobotti pysähtyy, tarkastaa leikkuua- lueen uudelleen ja jatkaa leikkuuta jälleen satun- naiseen suuntaan. Leikkuualue täytyy tarkastaa ja mukauttaa huolellisesti, jotta ruohonleikkuurobo- tilla on riittävästi tilaa tunnistaa, missä leikkuualue päättyy. Nurmikon rajat täytyy määrittää selkeästi, niin että ruohonleikkuurobotti voi havaita ne sel- västi reaktioaikansa kuluessa. Alueelle vedetty johdatuslanka (24) auttaa ruo- honleikkuurobottia liittymään tarkalleen latausa- semaan (19), eikä sitä katsota rajaksi leikkuun aikana. Ruohonleikkuurobotin täytyy siksi olla aina nurmikkoalueella, jonka rajat ovat optisesti ja fyysisesti selkeät. Jotta ruohonleikkuurobotti löy- tää johdatuslangan (24) ja sen jälkeen latausase- man (19), robotin täytyy olla latausasemassa (19) ruohonleikkuun ensikäyttöönoton alussa. Robotti määrittää latausaseman (19) sijainnin globaalin navigaatiosatelliittijärjestelmän (GNSS) avulla. Jos latausaseman (19) sijaintia muutetaan, niin ruohonleikkuurobotti täytyy ehdottomasti asettaa uudelleen latausasemaan (19) kalibrointia varten. Varmista, ettei mikään suojaus tai katos estä sijainnin määrittämistä. Vältä asettamasta latau- sasemaa (19) korkeiden rakennusten vierelle. Ka- librointi voi olla mahdotonta tällaisessa paikassa signaalin puuttumisen vuoksi. Kun akun lataustila on alhainen, niin ruohonleik- kuurobotti palaa takaisin latausasemaan (19). GNSS-moduulin avulla ruohonleikkuurobotti mää- rittää etäisyytensä latausasemaan (19) ja etsii sen. Jos ruohonleikkuurobotti osuu puutarhan ra- jaan tai esteisiin matkallaan hakusilmukkaan, niin robotti tallentaa tämän aseman ja leikkuualueen kartoitusta täydennetään. Täten ruohonleikkuuro- botti löytää jatkuvassa käytössä yhä nopeammin tien takaisin latausasemaan (19). Kun ruohonleik- kuurobotti on tullut johdatuslangan (24) kohdalle, se kulkee langantunnistusilmaisimiensa avulla latausasemaan (19). Puutarhan koosta ja moni- muotoisuudesta riippuen tämä voi kestää muut- amia minuutteja. Samoin globaalin navigaatiosatelliittijärjestelmän (GNSS) avulla selvitetään sijaintikohtaiset tiedot auringon noususta ja laskusta. Riittävä päivänvalo on tarpeen ruohonleikkuurobotin moitteettomaan toimintaan. Tarkasta säännöllisesti, onko kameran (15) linssissä likaa.

Ruohonleikkuurobotti on varustettu monella tur- vallisuusilmaisimella. Ilmaisimien avulla ruohon- leikkuurobotti voi liikkua leikkuualueellaan.

Nostoilmaisin: Jos ruohonleikkuurobottia nostetaan takao- sasta yli 30° kulmaan maaperästä, tai yhdellä etupyörällä (12) ei enää ole kosketusta maa- han, niin ruohonleikkuurobotti ja terien (10) pyörintä pysäytetään heti.

Kallistusilmaisin: Jos ruohonleikkuurobotti kallistuu voimak- kaasti yhteen suuntaan, niin ruohonleikkuuro- botti ja terien (10) pyörintä pysäytetään heti.

Esteenilmaisin: Ruohonleikkuurobotti havaitsee tiellään ole- vat esteet. Jos ruohonleikkuurobotti törmää esteeseen, niin niin ruohonleikkuurobotti ja terien (10) pyörintä pysäytetään heti ja robotti peruuttaa pois esteestä.

Kamera: Ruohonleikkuurobotti on varustettu kameralla (15), joka analysoi robotin edessä olevan leikkuualueen (n. 1 m²). Kamera on tällöin suunnattu maahan, ja täten kuvataan kuvan alueella olevat, korkeintaan 50 cm korkeat esineet. Käsiteltävä kuvamateriaali tallen- netaan vain paikallisesti ja väliaikaisesti ruo- honleikkuurobottiin ja sen päälle kirjoitetaan jatkuvasti. Ruohonleikkuurobotti voi havaita esteet ja sen työalueen, jolla ei enää ole ruo- hoa. Kun ruohonleikkuurobotti törmää estee- Anl_FREELEXO_CAM_SPK13.indb 306Anl_FREELEXO_CAM_SPK13.indb 306 01.12.2022 15:37:1901.12.2022 15:37:19FIN

seen tai ei havaitse enää ruohoa, se pysähtyy ja alkaa sitten leikata jälleen satunnaiseen suuntaan. Kameran vuoksi ruohonleikkuuro- botti ei voi työskennellä hämärässä tai yöllä. Siksi valittu työaikaikkuna tulee sijoitta päivä- saikaan, jolloin on päivänvaloa, jonka avulla ruohonleikkuurobotti voi työskennellä luo- tettavasti. Täten suojataan myös hämärissä liikkuvia pieniä eläimiä kuten esim. siilejä.

Etäisyysilmaisimet: Ruohonleikkuurobotti on varustettu etäisyy- silmaisimilla (16), joiden avulla se voi havaita tiellään olevat esteet. Kun ruohonleikkuuro- botti törmää esteeseen, se pysähtyy ja alkaa sitten leikata jälleen satunnaiseen suuntaan.

Magneettinauhanilmaisin Ruohonleikkuurobotti on varustettu magneet- tinauhanilmaisimella ja havaitsee maassa lepäävän magneettinauhan (27). Kun ruo- honleikkuurobotti törmää magneettinauhaan, se pysähtyy ja alkaa sitten leikata jälleen satunnaiseen suuntaan. Magneettinauha toi- mii virtuaalisena rajana, jonka avulla voidaan laatia puutarhaan alueita, joilla ruohonleikku- urobotin ei tule leikata ruohoa.

Sadeilmaisin: Ruohonleikkuurobotti on varustettu sadeil- maisimella (5), jotta estetään ruohonleikku- urobotin työskentely sateella. Ruohonleik- kuurobotti palaa latausasemaan (19), kun havaitaan sade, ja latautuu siellä täyteen. Kun sadeilmaisin (5) on kuivunut jälleen, ruohon- leikkuurobotti jatkaa työtä, mikäli se on vielä aktiivisessa aikaikkunassa. Kun sadeilmaisin (5) on lauennut, niin sadeilmaisimen LED (53) palaa. Älä liitä metalli-ilmaisimia oikosulkuun metalliin tai muuhun johtavaan materiaaliin. Se vaikuttaisi ruohonleikkuurobotin virheet- tömään toimintaan.

GNSS-moduuli Ruohonleikkuurobotti määrittää sijaintinsa sekä latausaseman (19) sijainnin globaalin navigaatiosatelliittijärjestelmän (GNSS) avulla. Tämä auttaa ruohonleikkuurobottia löytämään takaisin latausasemaan (19). GNSS-moduulin avulla ruohonleikkuurobotti voi määrittää paikalliset auringon nousu- ja laskuajat, koska ruohonleikkuurobotti ei voi työskennellä hämärässä tai yöllä. Täten ruohonleikkuurobotti voi työskennellä luotet- tavasti kameransa (15) avulla. GNSS-mo- duulilla ruohonleikkuurobotti voi milloin vain määrittää etäisyytensä latausasemasta (19). Ruohonleikkuurobotti saa kulkea enintään 1000 m pois latausasemasta (19), muutoin GNSS-LED (54) palaa keltaisena eikä ruo- honleikkuurobottia voi käyttää pääalue-käyt- tötavalla. Sivualue-käyttötavalla etäisyydellä latausasemaan (19) ei ole merkitystä.

5.3 Valmistelutoimet

Jos ruoho on yli 60 mm korkeaa, se täytyy ly- hentää, jotta ruohonleikkuurobottia ei kuormiteta liikaa ja vähennetä täten sen käyttötehokkuutta. Käytä lyhentämiseen tavallista ruohonleikkuria tai trimmaria. Poista nurmikolta kaikki irtonaiset esi- neet, joita ruohonleikkuurobotti voisi vahingoittaa tai jotka voisivat vahingoittaa ruohonleikkuuro- bottia. Tarkasta leikkuualue ja sen nurmikkorajat sekä alueet, joita ei pidä leikata. Tämän käyttöohjeen seuraavissa luvuissa on ohjeita, miten voit mää- rittää selkeät nurmikon rajat ja suojata haluamiasi alueita. Ruohonleikkuurobotti voi tunnistaa mu- utamat esteet ajoissa eikä niitä tarvitse suojata vaivalloisesti. Pidä seuraavat työkalut käden ulottuvilla: vasara, pihdit, eristyspihdit ja vesivaaka (valinnainen).

5.3.1 Nurmikon nousukulman laskeminen

Ruohonleikkuurobotti voi kiivetä 25 % nousun. Vältä siksi jyrkempiä nousuja. Nousun jyrkkyys voidaan laskea korkeuden ja välimatkan avulla (kuva 3a). Esimerkki: a/b = 25 cm/100 cm = 25 %

5.3.2 Akun asentaminen

Ruohonleikkuurobotin käyttöä varten tarvitaan yksi Power-X-Change -sarjan akku (A). Huomio: Mallimuunnoksesta riippuen akku (A) ei mahdol- lisesti sisälly ruohonleikkuurobottisi toimitukseen. Avaa akkulokeron kansi (9). Paina akun (A) luki- tusnäppäintä ja työnnä akku (A) sille tarkoitettuun akunkantaan. Sulje akkulokeron kansi (9) ja tark- kaile, että se napsahtaa oikein kiinni (kuva 3b). Akun (A) poisottamiseksi avaa akkulokeron kansi (9). Paina akun (A) lukitusnäppäintä ja vedä akku (A) ulos.

5.4.1 Latausaseman sijoituspaikka

Selvitä ensimmäiseksi latausaseman (19) paras sijoituspaikka. Tarvitaan ulkopistorasia, josta saa jatkuvasti virtaa, jotta ruohonleikkuurobotti toimii aina. Latausasema (19) täytyy sijoittaa tasaiselle pinnalle ruohoturpeen tasolle. Huolehdi siitä, että alue on tasainen ja kuiva. Aseta latausasema (19) parhaiten leikkuualueen reunalle. Huolehdi siitä, ettei latausaseman (19) verkkojohtoa vedetä Anl_FREELEXO_CAM_SPK13.indb 307Anl_FREELEXO_CAM_SPK13.indb 307 01.12.2022 15:37:2001.12.2022 15:37:20FIN

leikkuualueelle, ja tarvittaessa se täytyy kaivaa pinnan alle, jotta vältetään sen vahingoittuminen ruohonleikkuurobotin toimesta. Sijoita latausasema (19) johdatuslangan (24) kera mahdollisimman hyvin kaikilta alueilta tavoitetta- vasti ja esteettömälle tyhjälle pinnalle. Vältä latau- saseman (19) sijoittamista vaikeasti tavoitettaviin nurkkiin tai kapeikkojen rajoittamille alueille. Latausaseman (19) suurin etäisyys yhteen nurmi- kon rajaan ei saa olla yli 1000 m. Tämä parantaa turvallisuutta ja estää varkaudet. Jos etäisyys on suurempi, niin GNSS-LED (54) palaa keltaisena eikä ruohonleikkuurobottia voida käyttää pääalue- käyttötavalla. Sivualue-käyttötavalla etäisyydellä latausasemaan (19) ei ole merkitystä. Suositelta- vaa on enintään 50 m etäisyys nurmikon reunasta latausasemaan (19), jotta varmistetaan tehokas ja automaattinen ruohonleikkuu. Jos etäisyys latau- sasemaan (19) on suurempi, niin voi käydä niin, ettei ruohonleikkuurobotin jäljellä oleva akkuteho enää riitä ruohonleikkuurobotin kulkemiseen takaisin latausasemaan (19). Jos leikkuualue on suurempi, käytä akkua, jonka teho on suurempi. Valitse varjossa oleva paikka, koska akku ladata- an parhaiten viileässä ympäristössä. Korkeat rakennukset tai puut voivat heikentää GNSS- signaalia, niin ettei ruohonleikkuurobotti enää löydä itse takaisin latausasemaan (19). Säilytä siksi riittävä välimatka korkeisiin rakennuksiin ja puihin ja huolehdi siitä, että latausasema (19) on vapaan taivaan alla. Huolehdi lisäksi siitä, että johdatuslanka (24) on vedetty suoraan väh. 1 m ennen latausasemaa (19) ja väh. 0,5 m latausa- seman (19) jälkeen (kuva 4a). Välittömästi ennen latausasemaa (19) olevat mutkat voivat aiheuttaa vaikeuksia latauskontakteihin kiinnittymisessä.

5.4.2 Latausaseman paikallistaminen

Kun akku on melkein tyhjä, niin ruohonleikkuuro- botti palaa latausasemaan (19) takaisin etsimällä johdatuslangan (24). Ruohonleikkuurobotti vertaa GNSS-järjestelmän avulla säännöllisin väliajoin omaa todellista sijaintiaan kalibroituun latausa- seman sijaintiin. Ruohonleikkuurobotti kulkee latausaseman (19) suuntaan ja etsii useammassa vaiheessa johdatuslankaa (24). Tällöin ruohon- leikkuurobotti pysähtyy aina uudelleen ja kulkee tarvittaessa toiseen suuntaan päästäkseen joh- datuslangan (24) luo. Kun ruohonleikkuurobotti on tullut johdatuslangan (24) lähelle, niin se alkaa etsiä johdatuslangan (24) sijaintia kiertoliikkeiden ja signaalin voimakkuuden avulla. Jos ruohonleikkuurobotti törmää leikkuun aikana esteeseen tai nurmikon reunaan, niin tämä sijainti tallennetaan. Tällöin syntyy kartoitus, jonka avulla ruohonleikkuurobotti löytää latausaseman (19) nopeammin. Kun ruohonleikkuurobotti on tullut johdatuslangan (24) luo, se seuraa lankaa vastapäivään latau- sasemaan (19) saakka. Huolehdi siksi siitä, että latausasema (19) on sijoitettu oikein suunnattuna (kuva 4a).

5.4.3 Latausaseman liittäminen verkkolait-

1. Ennen kuin liität latausaseman (19) virransy-

öttöön, varmista, että verkkojännite on 100- 240 V ja taajuus 50/60 Hz.

2. Liitä verkkolaite (20) suoraan pistorasiaan.

Älä käytä liitäntäjohtoa muihin tarkoituksiin.

3. Älä käytä vahingoittunutta verkkolaitetta (20).

Jos johtoihin tai verkkolaitteeseen (20) tulee vaurioita, anna valtuutetun alan ammattihen- kilön vaihtaa ne heti.

4. Älä lataa ruohonleikkuurobottia kosteassa

ympäristössä. Älä lataa ruohonleikkuurobottia yli 40 °C tai alle 5 °C lämpötilassa.

5. Pidä ruohonleikkuurobotti ja verkkolaite

(20) erillään vedestä, lämmönlähteistä ja kemikaaleista. Pidä verkkolaitteen (20) johto erillään terävistä reunoista vaurioiden välttä- miseksi.

6. Liitä verkkolaite (20) latausasemaan (19)

7. Aseta ruohonleikkuurobotti pääkatkaisin (7)

päällekytkettynä akun kera latausasemaan (19) ja lataa se täyteen ennen ensimmäistä käyttökertaa.

5.4.4 Tietoja lataamisesta

Ruohonleikkuurobotti palaa latausasemaan (19) seuraavissa tilanteissa:

Lähetät ruohonleikkuurobotin käsin takaisin.

Päivittäinen työskentelyaika on päättynyt.

Sadeilmaisin on lauennut.

Ruohonleikkuurobotti on kuumentunut liikaa.

Alkaa hämärtyä, ja siksi kamera ei voi enää työskennellä oikein. Tällöin ruohonleikkuurobotti etsii johdatuslangan (24) ja kulkee sitten omatoimisesti vastapäivään johdatuslankaa (24) pitkin latausasemaan (19). Akun lataamisen aikana ruohonleikkuurobotin akku-LED (55) vilkkuu vihreänä. Kun akku on la- dattu täyteen, niin akku-LED (55) sekä latausase- man (19) LED-näyttö (19a) palavat vihreinä. Kun ruohonleikkuurobotti on ladattu täyteen, se ryhtyy jatkamaan työtään tai pysyy latausasemassa (19) seuraavaan työaikaikkunaan asti. Anl_FREELEXO_CAM_SPK13.indb 308Anl_FREELEXO_CAM_SPK13.indb 308 01.12.2022 15:37:2001.12.2022 15:37:20FIN

Jos latausasemaan (19) takaisin kuljettaessa johdatuslangan (24) päällä on jokin este, niin ruohonleikkuurobotti pysähtyy useamman yrityk- sen jälkeen esteen eteen eikä voi päästä takaisin latausasemaan (19). Poista kaikki johdatuslangan (24) päällä olevat esteet. Jos akun lämpötila on yli 45 °C, niin lataaminen keskeytetään, jotta vältetään akun vaurioituminen. Lataamista jatketaan automaattisesti, kun lämpö- tila on laskenut jälleen. Jos ruohonleikkuurobotin ohjauksen lämpötila ylittää 65 °C, niin robotti palaa latausasemaan (19). Kun lämpötila on jälleen laskenut, niin työtä jatketaan asetusten mukaisesti. Jos akku tyhje- nee ennen kuin ruohonleikkuurobotti on palannut latausasemaan (19), ei ruohonleikkuurobottia voi enää käynnistää. Vie ruohonleikkuurobotti takaisin latausasemaan (19) ja jätä pääkatkaisin (7) päälle. Ruohonleikkuurobotti ladataan sitten automaat- tisesti.

HUOMIO! Poikkileikkautunut johdatuslanka ja sii- tä seuraavat vauriot eivät kuulu takuun piiriin!

5.5.1 Johdatuslangan veto

Johdatuslanka (24) voidaan vetää sekä maan- pinnan päälle että maan sisään. Kovassa tai kuivassa maaperässä kiinnityskoukut (23) voivat mennä rikki niitä kiinni lyötäessä. Kastele nur- mikko ennen johdatuslangan (24) asennusta, jos maaperä on hyvin kuiva.

Asentaminen maan pinnalle Aseta johdatuslanka (24) kiinteästi maan pinnalle ja kiinnitä se paikalleen mukana toi- mitetuilla kiinnityskoukuilla (23). Voit korjata johdatuslangan (24) asemaa vielä, kun ruo- honleikkuurobottia on käytetty vasta pari viik- koa. Jonkun ajan kuluttua ruoho on kuitenkin peittänyt johdatuslangan (24) näkymättömiin. Asenna johdatuslanka (24) niin, että kiinnitys- koukkujen (23) etäisyys toisistaan on enintään 1 m. Vältä tilanteita, joissa johdatuslanka (24) ei kulje maanpintaa pitkin. Varmista, ettei ruo- honleikkuurobotti voi leikata johdatuslankaa (24) poikki. Ruohonleikkuun aikana ruohon- leikkuurobotti kulkee johdatuslangan yli leik- kurin käydessä.

Asentaminen maan sisään Kaiva johdatuslanka (24) enintään 5 cm sy- välle. Täten vältetään johdotuslangan (24) vahingoittuminen esimerkiksi ilmotuksen tai möyhennyksen aikana. Huomio! Koska johdatuslankaa (24) ei aina vedetä nurmi- kon reunaa pitkin, on tärkeää merkitä johdatuslan- gan (24) sijainti muistiin, jotta sitä ei vahingoiteta myöhempien puutarhatöiden aikana. Laadi tarvit- taessa piirros tai dokumentoi asennus valokuvien avulla. Jos johdatuslankaa (24) ei ole upotettu maahan, niin johdatuslangan (24) alueella ei tulisi möyhentää tai ilmottaa nurmikkoa, jotta vältetään langan vaurioituminen.

5.5.2 Hakusilmukan asentaminen

Johdatuslanka (24) muodostaa hakusilmu- kan, jonka avulla ruohonleikkuurobotti löytää takaisin latausasemaan (19).

Johdatuslanka (24) vedetään suoraan väh. 1 m ennen latausasemaa (19) ja väh. 0,5 m latausaseman (19) jälkeen (kuva 4a). Vä- littömästi ennen latausasemaa (19) olevat mutkat voivat aiheuttaa vaikeuksia latauskon- takteihin kiinnittymisessä.

Johdatuslangan (24) ympäröimän alueen tulisi olla kooltaan vähintään 5 m² (kuva 4a). Suosittelemme käyttämään johdatuslangan (24) koko pituuden ja vetämään sen nelikul- maisen pinnan ympäri, mikäli mahdollista. Hakusilmukka tulee sijoittaa niin, että ruohon- leikkuurobotti pääsee puutarhan joka alueelta helposti latausasemaan (19).

Kahden johdatuslangan (24) välimatkan tulisi olla väh. 0,8 m (kuva 4a).

Johdatuslanka (24) ei saa mennä ristiin itsen- sä kanssa.

Huolehdi siitä, ettei johdatuslangan (24) pääl- lä ole esteitä.

Huolehdi siitä, ettei johdatuslangan (24) vasemmalla ja oikealla puolella ole esteitä lähempänä kuin n. 30 cm (kuva 4c). Pysyttele etäällä puutarhan rajoista sekä korkeista reunakivistä. Jos tie kulkee ruohopinnan ta- solla, niin voit vetää johdatuslangan (24) sen vierelle ilman välimatkaa.

5.6 Latausaseman liittäminen

Suorita koko johdatuslangan (24) veto loppuun, ennen kuin yhdistät sen latausasemaan (19). Poista eristys johdatuslangan (24) latausasemaan (19) liitettävistä päistä 10 - 15 mm:n matkalta eris- tyspihtien avulla. Irrota verkkopistoke, ennen kuin liität johdatuslan- gan (24) latausasemaan (19). Latausaseman (19) etusivulle vedetty johdatuslangan (24) pää täytyy vetää latausaseman (19) alapinnalla olevien johdonkannattimien kautta taakse. Tarkasta, että Anl_FREELEXO_CAM_SPK13.indb 309Anl_FREELEXO_CAM_SPK13.indb 309 01.12.2022 15:37:2101.12.2022 15:37:21FIN

tämä pää on kiinnitetty tukevasti latausasemaan (19) ja liitetty vasemmanpuoleiseen mustaan liitäntään. Vie johdatuslangan (24) vedon jälkeen sen vapaa pää reiän läpi ja liitä se oikeanpuoleiseen punai- seen liitäntään (kuva 4d). Huomio! Johdatuslanka (24) ei saa mennä ristiin itsensä kanssa! Tee sitten liitäntä virransyöttöön. Latausaseman (19) LED-näytön (19a) tulisi palaa jatkuvasti vih- reänä, kun asennus on tehty oikein. Jos LED ei pala, tarkasta ensin liitännät. Jos LED palaa, mutta ei jatkuvasti vihreänä, lue tämän käyttöohjeen lopussa oleva taulukko „La- tausaseman näyttö ja vianpoisto“.

5.7 Leikkuualue - Esteet ja rajat leikkuualue-

Leikkuualueella täytyy olla selkeä ja täysin ym- päröivä nurmikon raja. Perehdy mahdollisuuksiin määrittää nurmikon raja, jotka kuvataan tässä luvussa. Aloita sitten rajan tarkastus missä nurmi- kon rajan kohdassa tahansa ja seuraa sitä kehäs- sä, kunnes tulet takaisin lähtökohtaan. Työalueen sisäpuolella olevat alueet, joita ei tule leikata, täytyy samoin ympäröidä selkeällä nurmi- kon rajalla. Toimi tässä kuten leikkuualueen ulko- rajoja määritettäessä.

Kapeikot Jos ruohokentässä on kapeikko, niin ruo- honleikkuurobotti voi työskennellä siinä, jos käytävän leveys on vähintään 1,2 m ja pituus enintään 8 m (kuva 5a). Pitkissä ja ahtaissa kapeikoissa voi käydä niin, ettei ruohonleikku- urobotti enää löydä takaisin latausasemaan (19).

Etäisyys nurmikon rajaan Kun ruohonleikkuurobotti lähestyy nurmikon rajaa, niin ruohonleikkuurobotin edessä oleva kamera (15) havaitsee sen. Etäisyyden, jolla nurmikkoa ei enää ole, tulee olla vähintään 30 cm (kuva 5b). Huolehdi siitä, ettei nurmikon rajalla ole korkeuseroa, koska ruohonleikku- urobotti voi ensin kulkea tarkalleen nurmikon rajan yli, ennen kuin se pysähtyy ja jatkaa uuteen suuntaan. Alempana olevat kukkapen- kit tai korkeat kivireunukset voivat aiheuttaa ruohonleikkuurobotin vahingoittumisen. Tar- kasta säännöllisesti, etteivät nurmikon rajat ole kasvaneet umpeen, koska muuten ruo- honleikkuurobotti voi poistua leikkuualueelta. Nurmikon raja voidaan samoin ympäröidä tasaisilla kivilaatoilla, jolloin syntyy selkeä raja leikkuualueeseen.

Etäisyys nurmikon reunaan, jossa on vettä Pääsääntöisesti ruohonleikkuurobotti havaits- ee ruohikon reunan luotettavasti yllä kuvatulla tavalla. Siitä huolimatta ruohonleikkuurobotti voi kulkea nurmikon rajan yli eteenpäin, ja sik- si suosittelemme nurmikon rajan etäisyydeksi veteen (lammikko, uima-allas jne.) noin 50 cm (kuva 5c). Ruohonleikkuurobotin varmempaa suojaamista varten on suositeltavaa suojata vesialue korkeammalla reunuksella.

Nurmikon rajan yli 25 cm korkea reuna Etäisyysilmaisimien (16) avulla ruohonleikku- urobotti havaitsee esteet, joiden vähimmäis- korkeus on 25 cm (kuva 5d). Tämän vuoksi voit rajata myös nurmikkosi korkeammilla es- teillä. Ruohonleikkuurobotti pysähtyy noin 20 cm:n päähän esteestä ja kääntyy jatkaakseen ruohonleikkuuta toiseen suuntaan. Huomio! - Tämän vuoksi ruohonleikkuurobotti ei leikkaa nurmikon rajaan saakka, ja siihen jää n. 20 cm leveä leikkaamaton alue.

Nurmikon rajan yli 10 cm korkea reuna Törmäysilmaisimien kautta ruohonleikkuuro- botti voi törmätä myös alle 25 cm korkeisiin esteisiin. Niiden avulla voidaan nurmikon raja merkitä samoin. Huolehdi siitä, että tässä on kysymyksessä vakaa reunus, jonka korkeus on vähintään 10 cm (kuva 5e).

Esteet ovat leikkuualueella olevia esineitä. Ilmai- simiensa avulla ruohonleikkuurobotti voi havaita monet esteet. Pehmeät, epävakaat ja arvokkaat esineet täytyy tarvittaessa suojata. Tätä varten vertaa yllä kuvattuja mahdollisuuksia nurmikon rajan määrittämiseen.

Esteet, joiden korkeus on yli 25 cm (kuva 5f) Etäisyysilmaisimet (16) havaitsevat kiinteät esteet, joiden korkeus on yli 25 cm ja leveys vähintään 3 cm, kuten esim. puut, seinät, aidat, puutarhakalusteet jne. Jos ruohonleik- kuurobotti osuu esteeseen, niin se pysähtyy ja jatkaa leikkaamista toiseen suuntaan. Tällöin esteen eteen jää n. 20 cm leveä leikkaamaton alue.

Esteet, joiden korkeus on alle 25 cm (kuva 5g) Jos etäisyysilmaisimet (16) eivät havaitse es- tettä, niin ruohonleikkuurobotti törmää estee- Anl_FREELEXO_CAM_SPK13.indb 310Anl_FREELEXO_CAM_SPK13.indb 310 01.12.2022 15:37:2101.12.2022 15:37:21FIN

seen ja törmäysilmaisimet laukeavat. Ruohon- leikkuurobotti pysähtyy ja jatkaa leikkaamista toiseen suuntaan. Esteiden korkeuden täytyy olla vähintään 10 cm. Suojaa arkoja ja epäva- kaisia esineitä ympäröivällä suojauksella.

Kivet ja matalat esteet alle 10 cm Kivet, kalliot ja matalat esteet, joiden korkeus on alle 10 cm, täytyy suojata leikkuualueella, koska muuten ruohonleikkuurobotti kulkee niiden ylitse. Muussa tapauksessa ruohonleik- kuurobotti voi vahingoittua tai sen terät juuttua kiinni. (katso luku „Nurmikon reuna“). Ruohonleikkuurobotti käsittelee puita kuten esteitä yleensä. Mutta jos puiden juuret koho- avat maanpinnasta alle 10 cm, niin tällainen alue tulisi suojata. Siten estetään juurien ja ruohonleikkuurobotin vahingoittuminen.

5.7.3 Magneettinauha (kuvat 5h-j)

Esteet, joista ruohonleikkuurobotin lähettämä etäisyyssignaali heijastuu huonosti (esim. aita, pensasaita), havaitaan osin ei lainkaan tai vain hy- vin myöhään. Esteet, jotka optisesti erottuvat vain heikosti leikkuualueista, voidaan samoin havaita vain vaivoin. Jotta ruohonleikkuurobotti muuttaa suuntaansa koskettamatta ja turvallisesti, nämä alueet tai esineet voidaan suojata magneettinau- halla (27). Magneettinauhaa (27) käytetään leikkuualueesi siirrettävänä ja väliaikaisena rajana. Ruohon- leikkuurobottiin asennetut magneetinilmaisimet havaitsevat magneettinauhan (27) ja kääntävät suunnan sen rajalla. Täten voidaan erottaa sel- laiset puutarhan alueet pois, joille laitteen ei tule mennä, kuten esim.:

Lyhytaikainen jonkin puutarhan alueen rajoit- taminen puutarhajuhlia varten, jolloin sitä ei väliaikaisesti leikata.

Trampoliinin tai uima-altaan asettaminen ke- säkuukausiksi leikkuualueelle.

Vasta istutettu puu on vielä hyvin arka ja sitä täytyy suojata ruohonleikkuurobotin törmäyk- siltä alkuaikoina.

Vuodenajan mukaan puutarhaan halutaan saada kukkaniitty, joka houkuttelee hyönteisiä. Tälle alueelle ruohonleikkuurobotti ei saa ajaa, vaan se on suojattava jo valmisteluvai- heessa.

Jollekin alueelle on kylvetty uusi nurmikko, ja sitä täytyy alussa vielä varoa. Maaperä ei ole vielä kiinteytynyt ja sille halutaan ensin kehit- tää voimakas ruohoturve. Vedä magneettinauha (27) muutaman sentti- metrin päähän kyseisistä alueista tai esineistä. Lyhennä magneettinauhaa (27) tarpeen mukaan (vähimmäispituus 50 cm). Jotta useammasta ma- gneettinauhan osasta koostuva yhtenäinen raja tunnistetaan varmasti, tulee osien päiden suurin välimatka olla enintään 8 cm (kuva 5k). Varmista, että leikkuualueen ulkoraja on määritetty optisella tai fyysisellä erottelulla. Kiinnitä magneettinauha (27) kiinnityskoukuilla (23) maahan, koukkujen välimatka toisistaan enintään 1 m. Säilytä vähintään 80 cm välimatka johdatuslan- kaan (24) sekä kahden toisistaan riippumattoman rajoitusalueen välillä, jotta ruohonleikkuurobotti voi kulkea ongelmitta niiden välistä. (kuva 5l). Vältä laittamasta magneettinauhaa (27) kalteville pinnoille, koska siinä ruohonleikkuurobotti voi luiskahtaa rajoitetun alueen yli eikä rajaa täten havaita. Magneettinauha (27) voidaan asentaa johdatus- langan (24) tavoin joko maan pinnalle tai maan sisään n. 5 cm syvyyteen. Huolehdi siitä, ettei ma- gneettinauhaa (27) vedetä liian syvälle maahan, koska muuten ei voida taata, että ruohonleikku- urobotti tunnistaa sen varmasti.

5.7.4 Pääalue ja sivualue (kuva 5m)

Sivualueella (B) tarkoitetaan työaluetta, joka ei ole välittömästi yhteydessä pääalueeseen (A), esim. kapeikon kautta. Ruohonleikkuurobotti ei voi itse siirtyä välittömästi ja omatoimisesti sivualueelle. Sivualueen (B) ruohon leikkaamiseksi sinun täytyy kantaa ruohonleikkuurobotti käsin sivualueelle (B). Ruohonleikkuurobotin täytyy olla kytkettynä päälle pääkatkaisimella (7). Käynnistä ruohon- leikkuurobotti sivualueella painamalla painiketta „START A/B“ (64) 5 sekunnin ajan. Sulje sitten käyttöpaneelin suojus (13), Sivualue-käyttötapa on toimennettu ja tila-LED (52) vilkkuu vihreänä. Ruohonleikkuurobotti ei yritä palata sivualueelta (B) takaisin latausasemaan (19), jos akun la- taustila on alhainen. Ruohonleikkuurobotti leikkaa ruohoa, kunnes akku on tyhjä. Sen jälkeen täytyy joko ladata akku täyteen tai kantaa ruohonleikku- urobotti takaisin latausasemaan (19). Huomio! Ruohonleikkuurobotti saa kulkea enintään 1000 m pois latausasemasta (19), muutoin GNSS-LED (54) palaa keltaisena eikä ruohonleikkuurobottia voi käyttää pääalue-käyttötavalla. Sivualue- käyttötavalla etäisyydellä latausasemaan (19) ei ole merkitystä. Anl_FREELEXO_CAM_SPK13.indb 311Anl_FREELEXO_CAM_SPK13.indb 311 01.12.2022 15:37:2101.12.2022 15:37:21FIN

5.7.5 Välimatka vieraisiin leikkuualueisiin

Säilytä riittävä välimatka vieraisiin leikkuualueisiin (esim. naapuriin), joissa käytetään rajalankaa. Rajalangan kehittämä signaali voi aiheuttaa on- gelmia, kun ruohonleikkuurobotti yrittää löytää takaisin latausasemaansa (19).

5.8.1 Latausaseman sijainnin kalibrointi

Jotta ruohonleikkuurobotti löytää tiensä takaisin hakusilmukkaan ja latausasemaan (19), robotin täytyy kalibroida latausaseman (19) sijainti glo- baalin navigaatiosatelliittijärjestelmän (GNSS) avulla. Tätä varten aseta käyttöön valmis ruohonleikku- urobotti pääkatkaisin (7) päällekytkettynä latau- sasemaan (19). Kalibroinnin aikana GNSS-LED (54) vilkkuu vihreänä ja palaa jatkuvasti vihreänä, kun menettely on saatu onnistuneesti päätökseen. Tämä menettely voi kestää muutaman minuutin. Varmista, ettei mikään suojaus tai katos estä sijainnin määrittämistä. Vältä asettamasta latau- sasemaa (19) korkeiden rakennusten vierelle. Sä- ilytä vastaavasti välimatka korkeisiin rakennuksiin ja puihin. Olosuhteista riippuen kalibrointi voi olla mahdotonta signaalin puuttumisen vuoksi.

Jos ruohonleikkuurobotin tulee palata latausase- maan (19), niin robotti määrittää GNSS-moduulin avulla etäisyytensä latausasemaan (19). Jos ruohonleikkuurobotti osuu puutarhan rajaan tai esteisiin matkalla latausasemaan (19), niin robotti tallentaa tämän aseman ja leikkuualueen karto- itusta täydennetään. Täten ruohonleikkuurobotti löytää jatkuvassa käytössä yhä nopeammin tien takaisin latausasemaan (19).

5.8.3 Kartoituksen poistaminen

Jos haluat poistaa kaikki GNSS-tiedot ruohonleik- kuurobotistasi, sammuta robotti pääkatkaisimella (7) (OFF). Pidä lukituspainiketta (62) painettuna ja kytke ruohonleikkuurobotti samanaikaisesti pää- katkaisimella (7) päälle (ON). Ruohonleikkuuro- botti vahvistaa poistamisen akustisella signaalilla. Sen jälkeen ruohonleikkuurobotti täytyy käynni- stää uudelleen latausasemassa (19), jotta latau- saseman sijainti kalibroidaan uudelleen. Jos teet puutarhassa suurempia leikkuualueen muutoksia, niin on suositeltavaa poistaa ruohonleikkuurobo- tissa oleva kartoitus. Erityisesti kuumina kesäku- ukausina runsaat kellastuneet nurmikon kohdat saattavat vaikuttaa ruohonleikkuurobotin toimin- taan. Suosittelemme tässä automaattikäytön lo- pettamista ja laitteen käyttöä sivualuekäyttötavalla puutarhan sopivilla kohdilla. Tämä aiheuttaa myös kartoituksen vääristymistä, niin ettei ruohonleikku- urobotti voi enää työskennellä oikein. Poista tässä tapauksessa kartoitus.

5.9 Puutarhan rajat ja niiden laatu

Ruohonleikkuurobotti tarkistaa leikkuualueen rajat kameralla (15), jotta varmistetaan robotin turvalli- nen käyttö ilman rajalankaa. Kamera (15) analysoi edessään olevan leikkuualueen (n. 1 m²). Kun ruohonleikkuurobotti tapaa leikkuualueen rajan, niin robotti voi määrittää rajan laatuarvon eri para- metrien perusteella.

5.9.1 Alustusajo – Käyttöönotto

Huolehdi siitä, että ruohonleikkuurobotin akku on ladattu täyteen alustusajon alussa. Täten ruohon- leikkuurobotti voi määrittää viitearvon lopullisesti yhdellä kertaa. Jos akun lataus ei riitä alustusajon loppuunviemiseen, niin ruohonleikkuurobotti kul- kee omatoimisesti takaisin latausasemaan (19) ja jatkaa ajoa automaattisesti lataamisen jälkeen. Leikkuualueen rajojen luotettavuuden määrittämi- stä varten täytyy laatia jokaiselle leikkuualueelle yksilöllinen viitearvo ruohonleikkuurobotin käyttöä varten. Viitearvon määrittämiseksi ruohonleikkuurobotti kulkee leikkuualueella tavalliseen tapaan satun- naiseen suuntaan. Jos ruohonleikkuurobotti ha- vaitsee rajan tai esteen, niin se pysähtyy ja arvioi edessään olevan leikkuualueen. Sen jälkeen ruo- honleikkuurobotti jatkaa kulkua satunnaiseen su- untaan. Turvallisuussyistä alustusajo tehdään leikkuriterät sammutettuna. Kun ruohonleikkuurobotti tapaa leikkuualueen rajan, niin se arvioidaan ja johdatuslangan LED (56) palaa. Tällöin vihreä ilmoittaa luotettavan leikkuualueen rajan ja keltainen epävarman rajan. Ruohonleikkuurobotti näyttää nurmikon rajan laadun sekä alustusajon että automaattisen käy- tön aikana. Viitearvon luotettavaa määrittämistä varten tar- vitaan vähintään 200 kontaktia leikkuualueen raja- an. Kun kontakteja on yli 200, niin rajan laatuarvon luotettavuus tarkistetaan. Jos ruohonleikkuurobotti päättää, ettei arvo ole vielä riittävän luotettava, niin robotti jatkaa alustusajoaan vielä 200 kontak- tin ajan. Jos alustusajo onnistui ja saatiin luotettava rajan laatuarvo, niin ruohonleikkuurobotti aloittaa ruo- honleikkuun leikkuualueella leikkuuaikojen ase- tusten mukaisesti. Jos luotettavaa viitearvoa ei voitu määrittää, niin ruohonleikkuurobotti pysähtyy ja johdatuslangan Anl_FREELEXO_CAM_SPK13.indb 312Anl_FREELEXO_CAM_SPK13.indb 312 01.12.2022 15:37:2201.12.2022 15:37:22FIN

LED (56) vilkkuu punaisena. Tarkista leikkuua- lueen rajat ja korjaa ne rajat, joita ei voida yksise- litteisesti erottaa leikkuualueesta. Huolehdi siitä, että leikkuualue erottuu selvästi sitä ympäröivästä alueesta. Poista ensin olemassa oleva viitearvo (katso 5.9.4) ja toista alustusajo sen jälkeen.

5.9.2 Rajan laadun tarkistus käytön aikana

Automaattisen käytön aikana ruohonleikkuurobotti tarkistaa säännöllisin väliajoin, onko senhetkinen leikkuualueen rajan laatuarvo muuttunut verrattu- na sen viitearvoon. Heti kun ruohonleikkuurobotti on latausasemassa (19), johdatuslangan LED (56) ilmoittaa viimeksi määritetyn rajan vertaus- laatuarvon vastaavan tilan. Sitä verrataan alus- tusajossa määritettyyn viitearvoon. Johdatuslangan LED (56) palaa vihreänä: Ruohonleikkuurobotti on latausasemassa (19) tai hakusilmukan lähellä ja poikkeama viitelaatuar- vosta on vähäinen. Johdatuslangan LED (56) vilkkuu keltaisena: Ruohonleikkuurobotti on latausasemassa (19) tai hakusilmukan sisäpuolella ja poikkeama vii- telaatuarvosta on huonontunut. Johdatuslangan LED (56) vilkkuu punaisena: Ruohonleikkuurobotti on latausasemassa (19) tai hakusilmukan sisäpuolella ja poikkeama vii- telaatuarvosta on liian suuri. Ruohonleikkuurobotti jää latausasemaan (19). Tarkista leikkuualueen rajat. Poista sitten viitearvo (katso 5.9.4) ja suorita uusi rajan laatuarvon alustus. Johdatuslangan LED (56) ei pala:

Johdatuslanka (24) ei ole oikein asennettu tai se on vahingoittunut.

Latausaseman (19) virransyöttö on keskeyty- nyt.

Ruohonleikkuurobotti on hakusilmukan ulko- puolella.

5.9.3 Ruohonleikkuurobotin käyttö sivualu-

eilla Ruohonleikkuurobotti voi laatia yksilöllisen arvon pääalueelle ja sivualueelle. Siksi on tarpeen su- orittaa alustusajo jokaiselle uudelle sivualueelle. Ruohonleikkuurobotiin käyttö on sallittu vain yhdellä sivualueella. Jos haluat käyttää ruohon- leikkuurobottia toisellakin sivualueella, niin on eh- dottomasti poistettava sivualueen rajan laatuarvo ja suorittaa uusi alustusajo.

5.9.4 Arvojen poistaminen

Pitemmän leikkuutauon jälkeen rajojen laatuarvot ovat voineet muuttua, ja tästä voi seurata virheitä seuraavalla kasvukaudella. Siksi suositellaan ra- jan laatuarvon poistamista vuosittain aina kasvu- kauden alussa ja uuden viitearvon määrittämistä. Täten voidaan varmistaa ruohonleikkuurobotin turvallinen ja luotettava käyttö. Ruohonleikkuurobotin täytyy olla lukitussa tilassa. Tällöin lukitus-LED (51) vilkkuu jatkuvasti punai- sena. Lukitaksesi ruohonleikkuurobotin paina luki- tuspainiketta (62). Kyseisten alueiden tallennettu- jen arvojen poistamiseksi menettele seuraavasti:

1. Pääalueen (A) viitearvo: Paina samanaikai-

sesti OK-painiketta (63) ja „10H“-painiketta (60) 3 sekunnin ajan. Akustinen signaali kuuluu. Aseta ruohonleikkuurobotti latausa- semaan (19) ja käynnistä se uudelleen suo- rittaaksesi uuden alustusajon.

2. Sivualueen (B) viitearvo: Paina samanaikai-

sesti OK-painiketta (63) ja „8H“-painiketta (60) 3 sekunnin ajan. Akustinen signaali kuuluu.

5.10 Käynnistäminen ja asennuksen tarkas-

5.10.1 Johdatuslangan ja latausaseman asen-

nuksen tarkastus (kuva 6a) Kun latausaseman (19) LED-näyttö (19a) palaa vihreänä, niin leikkuualue on valmiina ruohonleik- kuurobottia varten. Ole hyvä ja varmista ensin, että johdatuslangan (24) kiinnityskoukut (23) on lyöty kokonaan sisään. Aseta ruohonleikkuurobotti latausaseman (19) taakse vähän matkan päähän hakusilmukkaan, jotta tarkastetaan johdatuslangan (24) koko pitu- us, mikäli mahdollista. Ruohonleikkuurobotin ei tällöin tulisi vielä olla johdatuslangan (24) päällä, mutta olla suunnattuna johdatuslankaa (24) kohti. Kytke pääkatkaisin (7) päälle (ON) (kuva 8). Paina STOP-painiketta (3) ja avaa käyttöpaneelin suojus (13). Paina lukituspainiketta (62), vapauta ruohonleikkuurobotti PIN-koodin avulla ja vahvista syöttö painikkeella „OK“ (63) (katso luku „Käytö- nesto / PIN“). Paina „HOME“-painiketta (61). Sulje sitten käyt- töpaneelin suojus (13). Nyt ruohonleikkuurobotti etsii johdatuslankaa (24) löytääkseen latausase- malle (19). Tällöin robotti kulkee ensin eteenpäin, kunnes se on tullut johdatuslangan (24) kohdalle. Tarvittaessa ruohonleikkuurobotti voi pysähtyä tätä ennen lyhyesti suuntautuakseen uudelleen. Sitten ruohonleikkuurobotti seura johdatuslankaa (24) vastapäivään. Huolehdi siitä, ettei johdatus- langan (24) päällä ole mitään esineitä. Ruohonleikkuurobotin akku ladataan nyt täyteen. Anl_FREELEXO_CAM_SPK13.indb 313Anl_FREELEXO_CAM_SPK13.indb 313 01.12.2022 15:37:2201.12.2022 15:37:22FIN

Jos liittymisessä on ongelmia, niin mahdollisesti sinun täytyy kohdistaa latausasema (19) uudel- leen, kunnes liittyminen onnistuu ilman vaikeuksia. Voit pysäyttää ruohonleikkuurobotin milloin vain punaisella STOP-painikkeella (3). Kun STOP- painiketta (3) painetaan, niin ruohonleikkuurobotti pysähtyy ja odottaa uusia ohjeita. Tarkasta sen li- säksi kohdat, jotka ovat kaukana hakusilmukasta, tai kapeikoilla yhdistetyt alueet. Toista yllä kuvattu menettely ja lähetä ruohonleikkuurobotti „HOME“- painikkeella (61) takaisin latausasemaan (19).

5.10.2 Leikkuualueen tarkastus (kuva 6b)

Leikkuualueen rajojen tarkastamiseksi kävele nur- mikon reunaa pitkin ja tarkasta, onko leikkuualue ympäröity kokonaan rajauksilla tai esteillä. Toista tämä samoin kaikilla alueilla, jotka halutaan sulkea pois, kuten esim. kukkapenkit, uima-allas, lam- mikko, ja tarkasta, onko ne rajattu selkeästi kai- kissa kohdissa. Kriittisissä kohdissa, joissa et ole varma, voiko ruohonleikkuurobotti havaita ne, on suositeltavaa tarkastaa nämä kohdat. Tätä varten aseta ruohonleikkuurobotti 1 m:n päähän tarkas- tettavasta kohdasta. Tällöin ruohonleikkuurobotin tulisi olla käännettynä tarkastettavaan kohtaan päin. Tarkasta samoin alueet, jotka on suojattu magneettinauhalla (27). Käynnistä sitten vapau- tettu ruohonleikkuurobotti painikkeella „START A/B“ (64). Ruohonleikkuurobotti liikkuu ensiin eteenpäin ja sitten sen tulisi havaita nurmikon raja tai este. Voit keskeyttää tapahtuman milloin vain painamalla STOP-painiketta (3). Toista tämä me- nettely kaikissa paikoissa, joissa olet epävarma.

5.10.3 Latausaseman sijainnin tarkastus

(kuva 6c) Tarkasta latausaseman (19) sijainti asettamalla ruohonleikkuurobotti kalibroinnin päätyttyä nur- mikkoalueen eri kohtiin ja antamalla sen sitten etsiä latausasema (19). Tätä varten vapauta ruohonleikkuurobotti, paina „HOME“-painiketta (61 ja sulje käyttöpaneelin suojus (13). Voit keskeyttää tapahtuman milloin vain painamalla STOP-painiketta (3). Tarvittaessa mukauta aluetta, johdatuslangan (24) asettelua sekä latausaseman (19) sijaintia.

5.11 Latausaseman kiinnittäminen

Sen jälkeen kun ruohonleikkuurobotin moitteeton toiminta on varmistettu ja latausasemalle (19) on löytynyt sopiva sijaintipaikka, täytyy latausasema (19) kiinnittää paikalleen kiinnitysruuveilla (21). Ruuvaa kiinnitysruuvit (21) kuusiokanta-avaimella (22) kokonaan maan sisään (kuva 7).

5.12 Akun tehonnäyttö

Paina akun tehonnäytön katkaisinta. Akun tehon- näyttö ilmoittaa akun lataustilan 3 LED:in avulla (kuva 12b). Kaikki 3 LED:iä palavat: Akku on ladattu täyteen. 2 tai 1 LED(:iä) palaa: Akussa on vielä riittävästi tehoa. 1 LED vilkkuu: Akku on tyhjä, lataa akku uudelleen. Kaikki LED:it vilkkuvat: Akun lämpötila on liian alhainen. Ota akku pois laitteesta ja anna akun olla päivän verran huone- enlämmössä. Jos tämä virhe tulee sitten uudel- leen, niin akku on purkautunut täysin tyhjäksi ja vioittunut. Ota akku pois laitteesta. Viallista akkua ei saa enää käyttää tai ladata. Huomio! Jos käytät moniteho-akkusarjaa (esim. 4-6 Ah), ole hyvä ja aseta se aina suurempaan tehonar- voon. Ruohonleikkuurobotin käytössä helläva- raisen lataamisen ja tyhjenemisen ansiosta ei ole tarpeen käyttää vähäisempää tehoa elinajan pidentämiseksi.

5.13 Akun lataaminen latauslaitteella

Normaalikäytössä ruohonleikkuurobotiin akku (A) ladataan latausaseman (19) avulla. Power-X- Change -sarjan akun (A) riippumatonta käyttöä varten se voidaan ladata myös ulkoisella Power- X-Charger -latauslaitteella. Huomio! - Mallimuun- noksesta riippuen latauslaite (B) ei mahdollisesti sisälly ruohonleikkuurobottisi toimitukseen.

1. Tarkasta, että tyyppikilvessä annettu verkko-

jännite vastaa käytettävissä olevaa verkkojän- nitettä. Työnnä latauslaitteen (B) verkkopisto- ke pistorasiaan. Vihreä LED alkaa vilkkua.

2. Työnnä akku (A) latauslaitteeseen (B) (kuva

3. Kohdasta „Latauslaitteen näyttö“ löydät taulu-

kon, josta selviävät latauslaitteen LED-näytön merkitykset. Latauksen aikana akku saattaa lämmetä hieman. Tämä on kuitenkin normaalia. Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta,

onko pistorasiassa verkkojännitettä.

ovatko latauskontaktit moitteettomasti yhtey- dessä latauslaitteeseen. Anl_FREELEXO_CAM_SPK13.indb 314Anl_FREELEXO_CAM_SPK13.indb 314 01.12.2022 15:37:2301.12.2022 15:37:23FIN

Jos akkusarjan lataaminen ei vieläkään onnistu, pyydämme toimittamaan

sekä akkusarjan tekniseen asiakaspalveluumme. Asianmukaisesta lähetystavasta saat tiedot teknisestä asiakaspalvelustamme tai myynti- pisteestä, josta olet laitteen hankkinut. Huolehdi akkujen tai akkukäyttöisen laitteen lähettämisessä ja hävittämisessä siitä, että ne on pakattu erikseen muovipusseihin, jotta vältetään oikosulut tai tulipalo! Jotta akkusarjan elinikä olisi mahdollisimman pit- kä, tulee se aina ladata riittävän ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen tehon heikkenevän. Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa akkusarjan vahin- goittuminen!

Ruohonleikkuurobotti on varustettu pääkatkaisi- mella (7). Kytke ruohonleikkuurobotti pääkatkaisi- mella (7) päälle (ON) ja pois (OFF) (kuva 8). Kun ruohonleikkuurobotti on kytketty päälle, se lukita- an PIN-koodilla.

Voit tehdä asetuksia ruohonleikkuurobottiisi käyttöpaneelin (2) kautta. Integroitu LED-näyttö ilmoittaa ruohonleikkuurobotin tilan. Perehdy oh- jaukseen ja käytettävissä oleviin valinnaisiin. Käyttöpaneelin LED:ien merkitys (kuva 9a)

50. Aika-LED:it: Päivittäisen leikkuuajan näyttö

51. Lukitus-LED: Painikkeiden lukituksen näyttö

52. Tila-LED: Ruohonleikkuurobotin ja leikkuua-

53. Sadeilmaisin-LED: Näyttö, onko sadeilmaisin

54. GNSS-LED: DNSS-signaalin tilanäyttö

55. Akku-LED: Akun lataustilan näyttö

56. Johdatuslanka-LED: Rajanlaadun näyttö ja

johdatuslangan häiriö

57. Hälytys-LED: Häiriöiden näyttö

Tärkeiden tilanäyttöjen yhteenveto löytyy tämän käyttöohjeen lopussa olevasta luvusta „Ruohon- leikkuurobotin näyttö ja vianpoisto“. Käyttöpaneelin painikevaihtoehtojen merkitys (kuva 9b)

60. Leikkuuajan asetuspainikkeet ja PIN-koodin

6.3 Leikkauskorkeuden säätö

Huomio! Leikkauskorkeuden säädön saa tehdä vain ruohonleikkuurobotin ollessa sammutettuna. Paina tätä varten STOP-painiketta (3). Leikkaus- korkeuden säädön (4) avulla ruohonleikkuurobotti mahdollistaa leikkauskorkeuden portaattoman säädön 20 ja 60 mm:n välillä, säädetty arvo on luettavissa asteikosta. Jos ruoho on yli 60 mm korkeaa, se täytyy ly- hentää, jotta ruohonleikkuurobottia ei kuormiteta liikaa ja vähennetä täten sen käyttötehokkuutta. Käytä lyhentämiseen tavallista ruohonleikkuria tai trimmaria. Asennuksen jälkeen leikkauskorkeutta voidaan mukauttaa leikkauskorkeuden säädön (4) avulla. Aloita aina suuremmalla leikkauskorkeudella ja vähennä sitä pienin askelin haluttuun korkeuteen saakka.

6.4 Käytönesto / PIN-koodi

Käytönesto ehkäisee ruohonleikkuurobotin luvat- toman käytön ilman pätevää koodia. Sitä varten täytyy syöttää henkilökohtainen nelinumeroinen turvakoodi. Vapautus - Ennen ruohonleikkuurobotin käyttöönottoa sinun täytyy syöttää oikea PIN-koodi (vakio- PIN: „1-2-3-4“). Avaa tätä varten käyttöpa- neelin suojus (13) ja paina lukituspainiketta (62). Syötä sitten PIN-koodin numerot hitaasti peräkkäin ja vahvista syöttö „OK“-painikkeella (63). Käyttötoiminnot vapautetaan ja lukitus- LED (51) palaa vihreänä. - Jos syötät väärän PIN-koodin, niin lukitus- LED (51) vilkkuu punaisena. Paina lukituspai- niketta (62) ja syötä PIN-koodi uudelleen. Lukitus Kun haluat lukita käyttöpaneelin (2), paina luki- tuspainiketta (62). Lukitus-LED (51) vilkkuu nyt jatkuvasti punaisena. Vakio-PIN: Uusi PIN: 1 2 3 4 _ _ _ _ Anl_FREELEXO_CAM_SPK13.indb 315Anl_FREELEXO_CAM_SPK13.indb 315 01.12.2022 15:37:2301.12.2022 15:37:23FIN

Muuta PIN Menettele seuraavasti, kun haluat muuttaa PIN- koodin:

1. Vapauta käyttöpaneeli (2).

2. Paina samanaikaisesti „OK“-painiketta (63) ja

painiketta „4H“ (60) 3 sekunnin ajan. Akusti- nen signaali kuuluu.

3. Syötä uusi PIN-koodi (nelinumeroinen). Paina

„OK“-painiketta (63).

4. Toista askel 3 uuden PIN-koodin vahvistami-

5. Huomio! Merkitse uusi PIN muistiin!

Menetetyn PIN-koodin tilaaminen Pidä ruohonleikkuurobotin ostotosite ja sarjanu- mero käsillä. Tarvitset ne saadaksesi PIN-koodisi!

1. Liitä USB-liitäntään (14) tyhjä USB-tikku ku-

van mukaisesti (kuva 11).

2. Kytke pääkatkaisin (7) päälle (ON).

3. Ruohonleikkuurobotti tallentaa automaattises-

ti PUK-koodin USB-tikullesi ja päättää tapah- tuman vihellysäänellä.

4. Vedä USB-tikku pois. Lue USB-tikulla olevat

tiedot mikrotietokoneella. Ruohonleikkuuro- botti on luonut tekstitiedoston (*.txt). Tähän tiedostoon sisältyy PUK, henkilökohtainen ko- odi. Ota yhteyttä tekniseen asiakaspalveluun saadaksesi PIN-koodisi.

6.5 Ruohonleikkuurobotin asetukset

Leikkuuaikojen asettaminen Ruohonleikkuurobotti on varustettu kameralla (15), joka voi toimia vain päivänvalolla. Heti kun alkaa hämärtyä, niin kamera (15) ei enää kykene erottamaan nurmikkoa ja nurmikon rajoja luo- tettavasti toisistaan. Siksi ruohonleikkuurobotti kulkee omatoimisesti hämärän tullessa takaisin latausasemaan (19). Tällöin on mahdollista, ettei asetettua kulkuaikaa ole suoritettu. Näin käy myös silloin, kun asetettu aloitusaika on hämärän tai pimeyden aikaan. Silloin ruohon- leikkuurobotti lähtee ensin latausasemasta (19), mutta kulkee sen jälkeen heti johdatuslankaa (24) pitkin takaisin latausasemaan (19). Tästä seuraa, ettei ruohonleikkuurobotti työskentele sinä päi- vänä.

1. Vapauta käyttöpaneeli (2).

2. Valitse haluttu leikkuuaika painamalla vastaa-

vaa leikkuuajan asetuksen painiketta (60):

2.1 Kun painiketta (60) painetaan lyhyesti, niin

ruohonleikkuurobotti leikkaa ruohon päivittäin. Vastaava näyttö on jatkuvasti palava valittu aika-LED.

2.2 Kun painiketta (60) painetaan pitkään (6

sekuntia), niin ruohonleikkuurobotti leikkaa ruohon joka toinen päivä. Vastaava näyttö on vilkkuva valittu aika-LED.

3. Vastaava näyttö tulee aika-LED:ien (50) avul-

(63). Asetetun leikkuuikkunan alkuperäistä kestoa muutetaan vastaavasti. Aiempi aloitusaika pysyy entisellään, vain näytetyn tuntimäärän kesto mu- kautetaan. Leikkuuajan asetukselle suositellaan 8 tuntia pä- ivässä 400 m² aluetta kohti. Valittu työaika tulee sovittaa puutarhasi koon ja monimuotoisuuden mukaiseksi. Päivittäisen aloitusajan nollaaminen Päivittäisen aloitusajan nollaamiseksi paina „OK“-painiketta (63) ja „6H“-painiketta (60) sama- naikaisesti 3 sekunnin ajan. Onnistunut nollaus vahvistetaan 5 piippauksella. Käynnistä sen jälkeen ruohonleikkuurobotti uudelleen „START A/B“-painikkeella (64). Se aika, jolloin muutos on tehty, on nyt päivittäinen aloitusaika. Näytössä nä- kyvä tuntimäärä on päivittäinen työaika. Käynnistäminen

1. Vapauta käyttöpaneeli (2).

2. Painikkeella „START A/B“ (64) voit valita

sen alueen, jolla robotin tulee työskennellä. Tarkempia tietoja molemmista alueista löydät luvun „Käyttöönotto“ kohdasta „Leikkuualue“.

2.1 Kun „START A/B“-painiketta (64) painetaan

lyhyesti, niin ruohonleikkuurobotti työskente- lee pääalueella (A). Tällöin tila-LED (52) palaa jatkuvasti vihreänä.

2.2 Kun „START A/B“-painiketta (64) painetaan

pitkään, niin ruohonleikkuurobotti työsken- telee sivualueella (B). Tällöin tila-LED (52) vilkkuu vihreänä.

3. Sulje käyttöpaneelin suojus (13),

Ruohonleikkuurobotti työskentelee nyt leikkuua- jan asetusten mukaisesti. Työajan aikana akun lataustilaa valvotaan ja se näytetään akku-LED:in (55) avulla. Kun akun lataustila laskee 30 %:iin, niin ruohonleikkuurobotti palaa automaattisesti takaisin latausasemaan (19). Viite: Ruohonleikkuurobotti tarvitsee työs- kennelläkseen laatuarvon viitearvon. Tämä määritetään kuten luvussa „Puutarhan rajat – Rajan laatuarvo“ on kuvattu, ja siksi ruohon- leikkuurobotti käynnistyy ensin leikkuuterät Anl_FREELEXO_CAM_SPK13.indb 316Anl_FREELEXO_CAM_SPK13.indb 316 01.12.2022 15:37:2301.12.2022 15:37:23FIN

sammutettuina. Kun arvo on määritetty, niin ruohonleikkuurobotti aloittaa käynnistyksen säädetyn leikkuuaikojen asetuksen mukai- sesti. Leikkuun keskeyttäminen

1. Paina STOP-painiketta (3) pysäyttääksesi ruo-

honleikkuurobotin heti.

2. Avaa käyttöpaneelin suojus (13) kokonaan.

3. Vapauta käyttöpaneeli (2).

4. Paina „HOME“-painiketta (61) lähettääksesi

ruohonleikkuurobotin takaisin latausasemaan (19).

5. Sulje käyttöpaneelin suojus (13),

6. Nyt ruohonleikkuurobotti etsii johdatuslankaa

(24) löytääkseen latausasemalle (19). Tällöin se kulkee ensin muutaman metrin eteenpäin ja pysähtyy jälleen kohdistuakseen uudelleen. Tämä toistuu niin pitkään kunnes ruohonleik- kuurobotti on tullut johdatuslangan (24) luo. Sitten ruohonleikkuurobotti seura johdatus- lankaa (24) vastapäivään. Huolehdi siitä, ettei johdatuslangan (24) päällä ole mitään esinei- tä. STOP-tila: Kun STOP-painiketta (3) painetaan, niin ruohon- leikkuurobotti on STOP-tilassa, joka näytetään vuorotellen vilkkuvilla aika-LED-valoilla (50). Ruo- honleikkuurobotti keskeyttää leikkuun, kunnes tila kumotaan jälleen. STOP-tila voidaan kumota seuraavilla tavoilla:

Vapauta ruohonleikkuurobotin lukitus ja paina painiketta „START A/B“ (64) lähettääksesi ruohonleikkuurobotin leikkaamaan ruohoa. Sulje näytön suojakate (25).

Vapauta ruohonleikkuurobotin lukitus ja paina painiketta „HOME“ (61) lähettääksesi ruohon- leikkuurobotin takaisin latausasemaan. Sulje näytön suojakate (25).

Vapauta ruohonleikkuurobotin lukitus ja sulje näytön suojakate (25) 5 sekunnin kuluessa.

Vapauta ruohonleikkuurobotin lukitus ja paina lukituspainiketta (62).

7. Puhdistus, huolto ja varaosatilaus

Vaara! Ennen kaikkia puhdistus- ja huoltotoimia laite täy- tyy kytkeä jännitteettömäksi. Irrota verkkopistoke tätä varten pistorasiasta ja kytke laite pääkatkai- simella (7) pois päältä (OFF) (kuva 8). Ota lisäksi akku (A) pois ruohonleikkuurobotista (kuva 3b). Varo! Käytä työkäsineitä!

Pidä turvalaitteet, ilmaraot ja moottorin runko niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhais- ta paineasetusta.

Ruohonleikkuurobottia ei saa puhdistaa juok- sevalla vedellä, eikä varsinkaan painepesuril- la.

Puhdista laite säännöllisin väliajoin kostealla rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineita tai liuottimia; ne saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä.

Puhdista ruohonleikkuurobotti harjalla tai rie- vulla, mikäli mahdollista.

Tarkasta terien (10) ja terälevyn (11) liikkuvu- us.

Käytä ruohonleikkuurobotin (1) ja latausase- man (19) latauskontaktien puhdistamiseen metallinpuhdistusainetta tai hyvin hienojyvä- istä hiomapaperia. Puhdista kontaktit varmi- staaksesi tehokkaan latauksen.

Tarkasta säännöllisesti, onko kameran (15) linssissä likaantumia ja puhdista ne pois. Eri- tyisesti sateella linssi saattaa likaantua. Älä käytä tässä mitään syövyttäviä puhdistusai- neita tai liuotteita.

Kuluneet tai vahingoittuneet terät (10) sekä niiden kiinnitysruuvit tulee vaihtaa aina sarjoit- tain.

Vaihda kuluneet tai vahingoittuneet osat uusi- in.

Laitteen keston pidentämiseksi tulisi kaikki ruuviliitokset sekä pyörät ja akselit puhdistaa ja sitten öljytä.

Ruohonleikkuurobotin säännöllinen hoito takaa sen kestävyyden ja tehokkuuden, sekä lisäksi parantaa ja helpottaa nurmikkosi leik- kaamista huomattavasti.

Eniten kulumiselle altistuvat osat ovat leik- kuuterät (10). Tarkasta terien (10) kunto ja kiinnitys säännöllisin väliajoin. Jos ruohonleik- kuurobotti alkaa täristä liiaksi, voi tämä tarko- ittaa sitä, että terät (10) ovat vahingoittuneet tai vääntyneet törmäysten vuoksi. Jos terät (10) ovat kuluneet tai vahingoittuneet, ne tulee vaihtaa heti uusiin.

Tarkasta säännöllisesti nurmikon leikkuukuva. Tylsemmillä terillä ruohonkorret leikataan vain epäsiististi. Siksi nurmikon pinta voi kuivettua helposti ja muuttuu ruskeaksi. Vaihda siksi terät säännöllisin väliajoin saadaksesi siistin Anl_FREELEXO_CAM_SPK13.indb 317Anl_FREELEXO_CAM_SPK13.indb 317 01.12.2022 15:37:2401.12.2022 15:37:24FIN

Tarkasta säännöllisesti, onko ruohonleikku- urobotin alapinnalla likaa. Puhdista ruohon- leikkuurobotti säännöllisesti. Poista pahem- mat likaantumiset välittömästi.

Ensimmäisinä viikkoina käyttöönoton jälkeen ja jos nurmikko on ensin leikattu tavallisella ruohonleikkurilla, ruohonleikkuurobottiin voi tulla nopeasti pahempaa likaantumista. Tar- kasta siksi tänä ajanjaksona ruohonleikkuuro- bottisi alapuoli useammin.

Lyhennä ruoho vain pieninä askelina, jotta vältetään runsaampi likaantuminen.

Laitteen sisällä ei ole muita huoltoa tarvitsevia osia.

Käytä ainoastaan alkuperäisiä teriä, koska muus- sa tapauksessa laitteen toimintaa ja turvallisuutta ei enää voi taata. Ruohonleikkuurobotti on varustettu kolmella terä- levyyn (11) asennetulla terällä (10). Näiden terien (10) käyttöaika on enintään 3 kuukautta (mikäli ei törmätä esteisiin). Ole hyvä ja vaihda kaikki kolme terää (10) samanaikaisesti, jotta laitteesi tehokku- utta ja tasapainoa ei horjuteta. Vaihtaaksesi terät (10) toimi seuraavasti (kuva 10) - Huomio! - Käytä suojakäsineitä:

1. Estä terälevyn (11) pyöriminen ruuviavaimella.

Työnnä tätä varten ruuviavain siihen tarkoitet- tujen terälevyn (11) ja suojaharavan reikien läpi.

2. Irrota kiinnitysruuvit.

3. Ota loppuun käytetyt terät (10) pois ja korvaa

ne uusilla terillä. Vaihda kaikki kolme terää (10) aina sarjoittain.

4. Sen jälkeen kiristä kiinnitysruuvit jälleen tiuk-

kaan. Varmista, että uudet terät (10) voivat pyöriä vapaasti. Tee ruohonleikkuurobottiisi yleistarkastus säänn- öllisesti ja poista kaikki siihen kertyneet lianjätteet. Tarkasta terien (10) kunto ehdottomasti ennen joka kasvukauden alkua. Käänny korjausten vu- oksi teknisen asiakaspalvelumme puoleen. Käytä ainoastaan alkuperäisiä varaosia.

7.2.2 Ohjelmistopäivitys

Kun haluat päivittää ohjelmiston, kopioi uusi oh- jelmisto tyhjälle USB-tikulle (tarvittaessa formatoi USB-tikku ensin). Varmista, että akku on ladattu täysin, ennen kuin suoritat seuraavat vaiheet.

1. Aseta päällekytketty ruohonleikkuurobotti leik-

kuualueelle. Ruohonleikkuurobotti ei saa olla latausasemassa (19) ohjelmiston päivityksen aikana.

2. Liitä USB-liitäntään USB-tikku kuvan mukai-

3.1 Ruohonleikkuurobotti asentaa nyt molemmat

tiedostot peräkkäin. Vaihtoehtoisesti tiedostot voidaan päivittää yksitellen. Kytke tätä varten ruohonleikkuurobotti ensin pääkatkaisimesta pois päältä (OFF).

3.2 Järjestelmäpäivitys (esimerkki tiedoston ni-

mestä: CMK_3100.1.2.3.4.bin): Paina leikkuuajan asetuksen (60) „4H“-painiketta ja kytke sama- naikaisesti ruohonleikkuurobotti pääkatkaisi- mella (7) päälle (ON).

3.3 Kamerapäivitys (esimerkki tiedoston nimestä:

Camera_1.2.3.4.bin): Paina leikkuuajan ase- tuksen (60) „10H“-painiketta ja kytke samanai- kaisesti ruohonleikkuurobotti pääkatkaisimella (7) päälle (ON).

4. Päivitystapahtuman aikana aika-LED:it (50)

5. Tapahtuman päätyttyä ruohonleikkuurobotti

antaa jatkuvan piippausäänen. Jos tapahtuma onnistui, niin kaikki 4 aika-LED:iä (50) palavat jatkuvasti. Jos tapahtumaa ei saatu päätök- seen, niin kaikki 4 aika-LED:iä (50) vilkkuvat jatkuvasti ja sinun täytyy toistaa ohjelmistopä- ivitys.

6. Vedä USB-tikku pois ja käynnistä ruohonleik-

kuurobotti uudelleen pääkatkaisimella (7).

7.2.3 Johdatuslangan korjaaminen

Erota ensin latausasema (19) virransyötöstä. Jos johdatuslanka (24) on leikkautunut poikki jollain kohdalla, käytä korjaamiseen oheistettuja johtoliit- timiä (25). Tätä varten vie leikkautuneen johdatus- langan (24) molemmat päät johtoliittimeen (25) ja purista se pihdeillä kiinni. Liitä verkkopistoke verk- kojohtoon. Tarkasta sitten toiminta latausaseman (19) LED-näytön (19a) avulla.

Varaosatilausta tehtäessä tulee antaa seuraavat tiedot:

laitteen tuotenumero

laitteen tunnusnumero

tarvittavan varaosan varaosanumero Aktuellit hinnat ja muut tiedot löytyvät sivustosta www.Einhell-Service.com Varaosaterien tuotenro: 34.140.20 Anl_FREELEXO_CAM_SPK13.indb 318Anl_FREELEXO_CAM_SPK13.indb 318 01.12.2022 15:37:2401.12.2022 15:37:24FIN

Lataa akku (A) aivan täyteen ennen sen varas- toimista talven ajaksi ja sammuta ruohonleikku- urobotti pääkatkaisimella (7) pois päältä (OFF). Ota akku (A) pois laitteesta. Erota verkkolaite (20) virransyötöstä ja latausasemasta (19). Johdatuslangan (24) voi jättää ulos talven ajak- si. Varmista kuitenkin, että liitännät on suojattu korroosiolta. Erota johdatuslangan (24) liitännät latausasemasta (19). Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottu- vilta. Paras säilytyslämpötila on 5 °C:n ja 30 ˚C:n välillä. Säilytä laite alkuperäispakkauksessaan.

Kytke ruohonleikkuurobotti pääkatkaisimella (7) pois päältä (OFF) (kuva 8).

Asenna kuljetusvarmistukset, jos on.

Suojaa laitetta vaurioilta ja voimakkaalta täri- nältä, joita voi esiintyä erityisesti ajoneuvoissa kuljetettaessa.

Varmista, ettei laite voi siirtyä paikaltaan tai kaatua.

Kanna ruohonleikkuurobottia kantokahvasta (6) terälevy (11) vartalostasi poispäin.

10. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Viallisia laitteita ei saa hävittää kotitalousjättei- den mukana. Laite tulee toimittaa asianmukaiseen keräyspisteeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä tällainen keräyspiste on, tiedustele asiaa kuntasi hallinnosta. Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäyte- tyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin li- itettyjä lisävarusteita ja apuvälineitä, joissa ei ole sähköosia. Pyydämme huolehtimaan hävitettäessä siitä, että akut ja valaisuvälineet (esim. hehkulamppu) otetaan laitteesta pois. Tuotedokumentaation ja tuotteen mukana toim- itettujen papereiden osittainenkin kopiointi tai muu monistaminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_FREELEXO_CAM_SPK13.indb 319Anl_FREELEXO_CAM_SPK13.indb 319 01.12.2022 15:37:2501.12.2022 15:37:25FIN

11. Latausaseman näyttö ja vianpoisto

LED-näyttö (19a) Kuvaus Ratkaisu Pois - Ei virransyöttöä - Tarkasta virransyöttö Palaa vihreänä - Valmiina leikkuuseen - Akku on ladattu täysin - Johdatuslanka (24) on liitetty Vilkkuu vihreänä - Johdatuslanka (24) leikattu poikki - Tarkasta, onko johdatuslangassa (24) rik-

Palaa punaisena - Akkua ladataan - Odota, kunnes akku on ladattu täyteen.

12. Ruohonleikkuurobotin näyttö ja vianpoisto

Sadeilmaisin-LED (53) Kuvaus / mahdollinen syy Ratkaisu Vilkkuu keltaisena - Sadeilmaisin (5) on lauennut. - Odota, kunnes ruohonleikkuurobotti on kuiva. - Ilmaisimen tarkka kuvaus on luvussa 5.2. GNSS-LED (54) Kuvaus / mahdollinen syy Ratkaisu Vilkkuu vihreänä - Ruohonleikkuurobotti hakee GNSS-yhteyttä ja kalibroi latausaseman (19) sijainnin. - GNSS-signaali epätarkka - Odota, kunnes kalibrointi on päättynyt. - Jos GNSS-LED (54) vilkkuu jatkuvasti, niin vastaanotettu signaali on hyvin heikko (talo / puu suojaa) ja latausaseman (19) sijantia tulisi mukauttaa. Palaa vihreänä - Ruohonleikkuurobotti on ka- libroinut latausaseman (19) sijainnin GNSS-signaalin avulla. - GNSS-signaali tarkka - Ruohonleikkuurobotti on valmiina. Vilkkuu keltaisena - Ei GNSS-signaalia - Huolehdi siitä, että ruohonleikkuurobotti on ulkona eikä GNSS-signaalia suojata millään lailla. Palaa keltaisena - Ruohonleikkuurobotti on liian kaukana latausasemasta (19). - Vie ruohonleikkuurobotti latausaseman (19) lähellä olevalle leikkuualueelle. Kytke pääkatkaisin (7) pois päältä (OFF) ja jäl- leen päälle (ON) käynnistääksesi ruohon- leikkuurobotin uudelleen. Palaa punaisena - GNSS-moduulin laitteistovi- rhe - Käänny asiakaspalvelun puoleen. Anl_FREELEXO_CAM_SPK13.indb 320Anl_FREELEXO_CAM_SPK13.indb 320 01.12.2022 15:37:2501.12.2022 15:37:25FIN

Akku-LED (55) Kuvaus / mahdollinen syy Ratkaisu Palaa vihreänä - Akku ladattu täyteen - Ruohonleikkuurobotti on valmiina Palaa punaisena - Akun lataustila on alhainen - Ruohonleikkuurobotti menee latausase- maan (19) akun lataamista varten. Vilkkuu vihreänä - Akkua ladataan - ruohonleikkuurobotti on latausasemassa (19) ja akkua ladataan. Vilkkuu punaisena Akun häiriö: - Ruohonleikkuurobottiin on tullut akkuvika - Akkua ei voi ladata - Akku on tullut käyttöaikansa päähän - Varmista, että akku on asennettu oikein. - Tarkasta, että pääkatkaisin (7) on päällä (ON), kun ruohonleikkuurobotti on latau- sasemassa (19). - Tarkasta latausaseman (19) sijainti. Vaih- da tarvittaessa akku uuteen. Palaa keltaisena Ylikuumenemishäiriö: - Liian korkea / liian alhainen akun lämpötila tai ohjauksen lämpötilan ylitys - Kun akun lämpötila ylittää 65 °C, niin ruohonleikkuurobotti palaa takaisin latausasema- an (19). - Kun akun lämpötila ylittää 45 °C tai alittaa 0 °C, niin lataaminen keskeytetään ja ruohonleikkuurobotti odottaa latausasemassa (19). - Siirrä työaikaa kesällä aamun varhaisiin tunteihin ja vältä käyttämästä ruohonleik- kuurobottia päivän kuumempien tuntien aikana. - Kun akku tai ohjaus on jäähtynyt sallittuun lämpötilaan, niin ruohonleikkuurobotti pa- laa automaattisesti ohjelmoituun käyttöön. Johdatuslanka- LED (56) Kuvaus / mahdollinen syy Ratkaisu Palaa vihreänä Ruohonleikkuurobotti on latausasemassa (19) tai haku- silmukan lähellä ja poikkeama viitelaatu-arvosta on vähäinen. - Ruohonleikkuurobotti on valmiina. Vilkkuu keltaisena Ruohonleikkuurobotti on latau- sasemassa (19) tai hakusilmu- kan sisäpuolella ja poikkeama viitelaatu-arvosta on huonon- tunut. Ruohonleikkuurobotti on valmiina. Tarkasta tarvittaessa leikkuualueen rajat, koska ne voivat huonontua entisestään. Siksi ruohon- leikkuurobotti ei voi enää työskennellä. Vilkkuu punaisena Ruohonleikkuurobotti on latau- sasemassa (19) tai hakusilmu- kan sisäpuolella ja poikkeama viitelaatu-arvosta on liian suuri. Ruohonleikkuurobotti jää latau- sasemaan (19). Tarkista leikkuualueen rajat. Poista sitten viitearvo ja suorita uusi rajan laatuarvon alustus. Palaa punaisena Kameran häiriö: Ruohonleikkuurobotti ei saa signaalia kameralta. Kytke pääkatkaisin (7) pois päältä (OFF) ja jälleen päälle (ON) käynnistääksesi ruohon- leikkuurobotin uudelleen. Anl_FREELEXO_CAM_SPK13.indb 321Anl_FREELEXO_CAM_SPK13.indb 321 01.12.2022 15:37:2601.12.2022 15:37:26FIN

Johdatuslanka- LED (56) Kuvaus / mahdollinen syy Ratkaisu Pois päältä - Johdatuslanka (24) on vahin- goittunut. - Latausaseman (19) virransy- öttö on keskeytynyt. - Ruohonleikkuurobotti on ha- kusilmukan ulkopuolella. Tarkasta, palaako latausaseman (19) LED- näyttö (19a) vihreänä. - Varmista, että johdatuslanka (24) on vedetty oikein ja keskikohdalla latausase- man (19) alitse. - Tarkasta latausaseman (19) sijainti. Hälytys-LED (57) Kuvaus / mahdollinen syy Ratkaisu Palaa keltaisena Robotti nostettu: - Nostonilmaisin lauennut jat- kuvasti 10 sekunnin ajan Robotti jäänyt kiinni: - Esteenilmaisin toimentunut useaan kertaan minuutin ai- kana - Esteenilmaisin toimennettu jatkuvasti 10 sekunnin ajan - Esteenilmaisin toimennettu kolmesti matkalla takaisin latausasemaan (19) Liian lähellä asemaa: - Ruohonleikkuurobotti lähe- tettiin takaisiin latausasema- an (19) liian läheltä Kaatunut: - Ruohonleikkuurobotti kallis- tettu jatkuvasti 10 sekunnin ajan - Ruohonleikkuurobotti pitem- män aikaa kallellaan yhteen suuntaan Paina STOP-painiketta (3) avataksesi käyt- töpaneelin suojuksen (13). Aloita leikkuu käyttöpaneelin (2) kautta uudelleen: - Jos tämä häiriö tulee uesammin, tarkasta, onko leikkuualueella yli 10 cm korkeita esteitä ja poista ne tai erota esteet leikku- ualueesta. Paina STOP-painiketta (3) avataksesi käyt- töpaneelin suojuksen (13). Aloita leikkuu käyttöpaneelin (2) kautta uudelleen: - Tarkasta, onko ruohonleikkuurobotti jäänyt kiinni esteeseen tai jumittunut puiden, pensaiden jne. väliin. Poista este tai vältä tätä aluetta. - Jos tämä häiriö tulee useammin, tarkasta leikkuualue. Huomaa erityisesti ahtaat kul- mat, käytävät, aidat, kalliot jne. - Tarkasta, onko ruoho liian korkeaa ja tukkii ruohonleikkuurobotin. Leikkaa tässä tapauksessa ruoho alle 60 mm:n korkeu- teen. Paina STOP-painiketta (3) avataksesi käyt- töpaneelin suojuksen (13). Aloita leikkuu käyttöpaneelin (2) kautta uudelleen: - Ruohonleikkuurobotti tulee lähettää takai- sin latausasemaan (19) vähintään 2 m:n päästä. Paina STOP-painiketta (3) avataksesi käyt- töpaneelin suojuksen (13). Aloita leikkuu käyttöpaneelin (2) kautta uudelleen: - Vie ruohonleikkuurobotti tasaiselle pinnal- le ja käynnistä se uudelleen. - Jos ruohonleikkuurobotti on kaatunut leikkuu¬alueella olevan jyrkän rinteen vu- oksi, rajaa tämä alue pois, jotta vältetään liian jyrkät nousut. Anl_FREELEXO_CAM_SPK13.indb 322Anl_FREELEXO_CAM_SPK13.indb 322 01.12.2022 15:37:2601.12.2022 15:37:26FIN

Hälytys-LED (57) Kuvaus / mahdollinen syy Ratkaisu Palaa keltaisena Pyörän häiriö: - Takapyörät (8) ovat nousseet ylös esteen vuoksi - Takapyörät (8) voivat pyöriä tyhjänä epätasai¬sen nurmi- kon vuoksi STOP-nupin häiriö: Käyttöpaneelin suojus (13) on avattu ja yhtä käyttöpaneelin painikkeista (2) on painettu, mutta STOP-painiketta (3) ei painettu Ulkopuolella: Ruohonleikkuurobotti ei ha- vaitse nurmikkoaluetta tai nurmikon rajaa ja on tässä leik- kuualueen ulkopuolella. Paina STOP-painiketta (3) avataksesi käyt- töpaneelin suojuksen (13). Aloita leikkuu käyttöpaneelin (2) kautta uudelleen: - Vie ruohonleikkuurobotti tasaiselle pinnal- le ja käynnistä se uudelleen Paina STOP-painiketta (3) avataksesi käyt- töpaneelin suojuksen (13). Aloita leikkuu käyttöpaneelin (2) kautta uudelleen: - Tarkasta, että käyttö¬paneelin suojus (13) voidaan avata ja sulkea vapaasti STOP- painik¬keella (3). - Tarkasta STOP-painik-keen (3) toimivuus. Paina STOP-painiketta (3) avataksesi käyt- töpaneelin suojuksen (13). Aloita leikkuu käyttöpaneelin (2) kautta uudelleen: - Varmista, että ruohon¬leikkuurobotti on leikkuu¬alueella. Palaa punaisena llmaisinhäiriö: - Ruohonleikkuurobotti on pysäytetty ilmaisinhäiriön vuoksi Moottorin häiriö / moottorin ylivirta: - Ruohonleikkuurobotti pysäy- tetty moottorin ylivirran tai moottorin häiriön vuoksi Käyttövirhe: - Ruohonleikkuurobotti on py- säytetty käyttövirheen vuoksi Kytke pääkatkaisin (7) pois päältä (OFF) ja jälleen päälle (ON) käynnistääksesi ruohon- leikkuurobotin uudelleen. Kytke pääkatkaisin (7) pois päältä (OFF) ja jälleen päälle (ON) käynnistääksesi ruohon- leikkuurobotin uudelleen. - Tarkasta ruohon korkeus leikkuualueella ja leikkaa ruoho tarvittaessa tavalli¬sella ruohonleikkurilla alle 60 mm korkeaksi. - Korota leikkaus¬korkeutta. Aloita aina suuremmalla leikkaus¬korkeudella ja vähennä sitä pienin askelin haluttuun kor- keuteen saakka. - Tarkasta, onko terä¬levyssä (11) ja pyöris- sä likaa ja puhdista nämä osat perusteelli- sesti. - Tarkasta, ovatko takapyörät ja terälevy (11) jumittuneet. Jos et voi irrottaa näitä jumittumisia, käänny toimivaltaisen tekni- sen asiakaspalvelun puoleen. Kytke pääkatkaisin (7) pois päältä (OFF) ja jälleen päälle (ON) käynnistääksesi ruohon- leikkuurobotin uudelleen. Vilkkuu punaisena Magneettinauhan ilmaisin- häiriö: Ruohonleikkuurobotti ei saa signaalia magneettinauhan ilmaisimelta. Kytke pääkatkaisin (7) pois päältä (OFF) ja jälleen päälle (ON) käynnistääksesi ruohon- leikkuurobotin uudelleen. Anl_FREELEXO_CAM_SPK13.indb 323Anl_FREELEXO_CAM_SPK13.indb 323 01.12.2022 15:37:2701.12.2022 15:37:27FIN

Vianhaku Häiriö Mahdollinen syy Poisto Ruohonleikkuuro- botti seisoo leikku- ualueella. Ruohon- leikkuurobottia ei voi käynnistää. - Akun jännite liian alhainen - Virtapiirin tai elektroniikan häiriö - Vie ruohonleikkuurobotti takaisin latausa- semaan (19) lataamista varten. - Kytke pääkatkaisin (7) päälle (ON). - Käänny asiakaspalvelun puoleen - Tarkasta latausaseman (19) sijainti ja enimmäis¬etäisyys latausasemaan (19) - Ole hyvä ja käytä akkua, jonka kapasiteet- ti on suurempi. - Huomio: Käytettäessä monitehoakkua (esim. 4-6 Ah) säädä korkeampi kapa- siteetti. Ruohonleikkuurobotin käytössä hellävaraisen lataamisen ja tyhjenemisen ansiosta ei ole tarpeen käyttää vähäisem- pää tehoa elinajan pidentämiseksi. Ruohonleikkuuro- botti ei voi kulkea lataus¬asemaan. - Latausasemaa (19) ei ole asennettu oikein. - Varmista, että lataus-aseman (19) LED- näyttö (19a) palaa vihreänä. - Varmista, että johdatus-lanka (24) on liitetty latausasemaan (19) ja etumainen johdatuslanka (24) on vedetty keskikoh- dalla latausaseman (19) alitse. - Varmista, että lataus¬asema (19) on sijoi- tettu oikein. Ruohonleikkuuro- botti on äänekäs. - Terät (10) vahingoittuneet - Teriin (10) on tarttunut paljon vieraita aineita - Ruohonleikkuurobotti on käynnistetty liian lähellä esteitä - Terien moottori tai käyttö- moottori vahingoittunut - Muut ruohonleikkuurobotin osat vahingoittuneet - Vaihda terät (10) uusiin. Kaikki 3 terää (10) tulee vaihtaa samanaikaisesti uusiin. - Ruohonleikkuurobotin käyttötehokkuus on riippuvainen terien (10) terävyydestä. Pidä terät (10) siksi hyvässä kunnossa. - Sammuta ruohonleik¬kuurobotti turvalli- sesti ja käytä työkäsineitä puhdistaessasi teriä (10), jotta vältät viiltohaavat. - Anna teknisen asiakas-palvelun korjata moottori tai vaihtaa se uuteen. Ruohonleikkuuro- botti jää latausa- semaan. Ruohon- leikkuurobotti palaa aina uudelleen ta- kaisin latausase- maan. - Virheelliset työajan asetukset - Akun lataustila on liian alhai- nen ja laskee alle 30 %. - Sadeilmaisin on lauennut. - Ruohonleikkuurobotti on ku- umentunut liikaa. - Alkaa hämärtyä, ja siksi ka- mera ei voi enää työskennel- lä oikein. - Tarkasta työaikojen asetukset. - Ruohonleikkuurobotti aloittaa ja lopettaa työnsä aina asetetun aikaikkunan mukai- sesti. Tämän aikaikkunan ulkopuolella ruohonleikkuurobotti pysyy latausasemas- sa (19). Ruohonleikkuuro- botti ei löydä latau- sasemaa (19) - Latausasema (19) on sijoi- tettu paikkaan, jossa vastaa- notetaan vain heikko GNSS- signaali - Johdatinlankasilmukan vä- littömässä läheisyy-dessä olevat esteet estävät silmuk- kaan kulkemisen. - Mukauta latausaseman (19) sijainti ja poista kartoitus, kuten käyttö-ohjeessa on kuvattu. - Mukauta johdatuslanka-silmukan muotoa / Suurenna johdatuslanka-silmukkaa. HUOMIO! Poikkileikkautunut johdatuslanka ja siitä seuraavat vauriot eivät kuulu takuun piiriin! Anl_FREELEXO_CAM_SPK13.indb 324Anl_FREELEXO_CAM_SPK13.indb 324 01.12.2022 15:37:2701.12.2022 15:37:27FIN

Vianhaku magneettinauha (27) Häiriö Mahdollinen syy Poisto Ruohonleikkuuro- botti ei tunnista ma- gneettinauhaa (27) ja kulkee sen yli. - Magneettinauha (27) on liian syvällä maassa. - Magneettinauha (27) ei toimi oikein, koska ulkolämpötila on liian korkea. - Sijoita magneettinauha (27) maan pinnalle tai n. 5 cm maan sisään. - Odota, kunnes lämpötila on laskenut. Vältä ruohonleikkuurobotin käyttöä päivän kuumina tunteina. Ruohonleikkuuro- botti pysähtyy tai ajaa hallitsematta rajoitusalueen lä- helle. - Magneettinauha (27) on vedetty liian lähelle joh- datuslankaa (24). Kahden riippumattoman magneettin- auhalla (27) rajoitetun alueen etäisyys on liian vähäinen. - Leikkuualueella esiintyy häi- riöitä sähköjohtojen vuoksi. - Säilytä vähintään 80 cm:n välimatka johdatus-langan (24) ja magneetti-nauhan (27) tai kahden rajoitetun alueen välillä. - Vältä leikkuualueella kulkevia sähköjohto- ja. Sijoita latausasema (19) leikkuualueen reunalle. Säilytä riittävä välimatka vieraisi- in leikkuualueisiin (esim. naapuriin), joissa käytetään rajalankaa. Ruohonleikkuuro- botti menee rajoi- tetulle alueelle. - Ruohonleikkuurobotti luistaa magneettinauhan (27) ylitse. - Vältä magneettinauhan (27) asentamista rinteisiin. - Huomioi annetut asennusedellytykset. Anl_FREELEXO_CAM_SPK13.indb 325Anl_FREELEXO_CAM_SPK13.indb 325 01.12.2022 15:37:2801.12.2022 15:37:28FIN

Einhell Germany AG on hyvillään siitä, että käytät FREELEXO CAM -ruohonleikkuurobottia. Henkilökoh- taisten tietojen suojaaminen on meille tärkeä asia. Seuraavassa selostamme, mitä tietoja yleensä käsi- tellään laitteen käytön yhteydessä.

Latausaseman sijaintipaikka Ruohonleikkuurobotti tallentaa paikallisesti laitteeseen GNSS-sijainnin-määrityksellä saadun latau- saseman sijaintipaikan. Se tarvitaan, jotta laite voi löytää takaisin latausasemaan tai johdatuslangan luo leikkuutyön päätyttyä. Huoltotapauksessa nämä tiedot voidaan lukea fyysisesti laitteen lokikan- siosta.

Auringonnousun / auringonlaskun ajankohta Ruohonleikkuurobotti tallentaa paikallisesti laitteeseen GNSS-sijainnin-määrityksellä saadun aurin- gonnousun ja auringonlaskun ajankohdan. Ne tarvitaan, jotta laite voidaan käynnistää vain ajanjak- sona, jolloin valoisuus on riittävä kameran kehittämiä kuvia varten. Huoltotapauksessa nämä tiedot voidaan lukea fyysisesti laitteen lokikansiosta.

Kameran kuvat Ruohonleikkuurobotti tallentaa paikallisesti laitteeseen kuvat, jotka kamera-yksikkö on luonut. Järjestelmä tarvitsee nämä tiedot voidakseen jatkuvasti parantaa ruohonleikkuurobotin algoritmiä. Robotti tallentaa kuvat, jotka ovat syntyneet leikkuutyön viimeisten 15 minuutin aikana. Tämä tietue kirjoitetaan jatkuvasti päälle. Jos robotti on latausasemassa tai hakee latausasemaa, ei luoda mi- tään kuvia. Huoltotapauksessa nämä tiedot voidaan lukea paikallisesti, jotta esiintyneiden häiriöiden synty voidaan jäljittää. Nämä kuvat poistetaan sen jälkeen. Voit itse poistaa sekä sijaintipaikkaa koskevat tiedot että myös luodut kuvat laitteesta. Kytke tätä varten ruohonleikkuurobotti ensin pääkatkaisimesta pois päältä. Paina¬malla samanaikaisesti lukituspainiketta (GNSS-tietojen poisto) tai „OK“-painiketta (kamerakuvien poisto) ja käynnistämällä ruohonleikkuurobotti pääkatkaisimella poistetaan vastaavat tallennetut tiedot. Laitteesta kuuluu akustinen signaali, joka vah- vistaa poistamisen. Tietoturvasääntöjemme yksityiskohtainen dokumentaatio on luettavissa kotisivul¬lamme kohdassa Tie- toturva. Anl_FREELEXO_CAM_SPK13.indb 326Anl_FREELEXO_CAM_SPK13.indb 326 01.12.2022 15:37:2801.12.2022 15:37:28FIN

14. Latauslaitteen näyttö

Näytön tila Merkitys ja toimenpiteet Punainen LED Vihreä LED Pois Vilkkuu Käyttövalmiustila Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslaitteessa ei ole akkua Palaa Pois Lataaminen Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät suoraan latauslaitteesta. Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista. Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta. Pois Palaa Akku on ladattu ja valmis käyttöön. (READY TO GO) Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku on ladattu aivan täyteen. Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen. Toimenpide: Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta. Vilkkuu Pois Sovitettu lataaminen Latauslaite on siirtynyt hellävaraiseen lataustilaan. Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen kestää pitempään. Mahdollisia syitä ovat: -Akkua ei ole ladattu hyvin pitkään aikaan. -Akun lämpötila ei ole ihannealueella. Toimenpide: Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimatta ladata edelleen. Vilkkuu Vilkkuu Häiriö Lataaminen ei ole mahdollista. Akussa on vika. Toimenpide: Viallista akkua ei saa enää ladata. Ota akku pois latauslaitteesta. Palaa Palaa Lämpötilahäiriö Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä (alle 0°C) Toimenpide: Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20°C). Anl_FREELEXO_CAM_SPK13.indb 327Anl_FREELEXO_CAM_SPK13.indb 327 01.12.2022 15:37:2801.12.2022 15:37:28FIN

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Akku Käyttömateriaali / käyttöosat* Terät Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_FREELEXO_CAM_SPK13.indb 328Anl_FREELEXO_CAM_SPK13.indb 328 01.12.2022 15:37:2901.12.2022 15:37:29FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä

uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil- le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista- miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_FREELEXO_CAM_SPK13.indb 329Anl_FREELEXO_CAM_SPK13.indb 329 01.12.2022 15:37:2901.12.2022 15:37:29SLO

19. Polnilna postaja

5.4 Polnilna postaja

5.9 Aia piirid ja nende kvaliteet
