MANUALE UTENTE GECH 3665 Li EINHELL

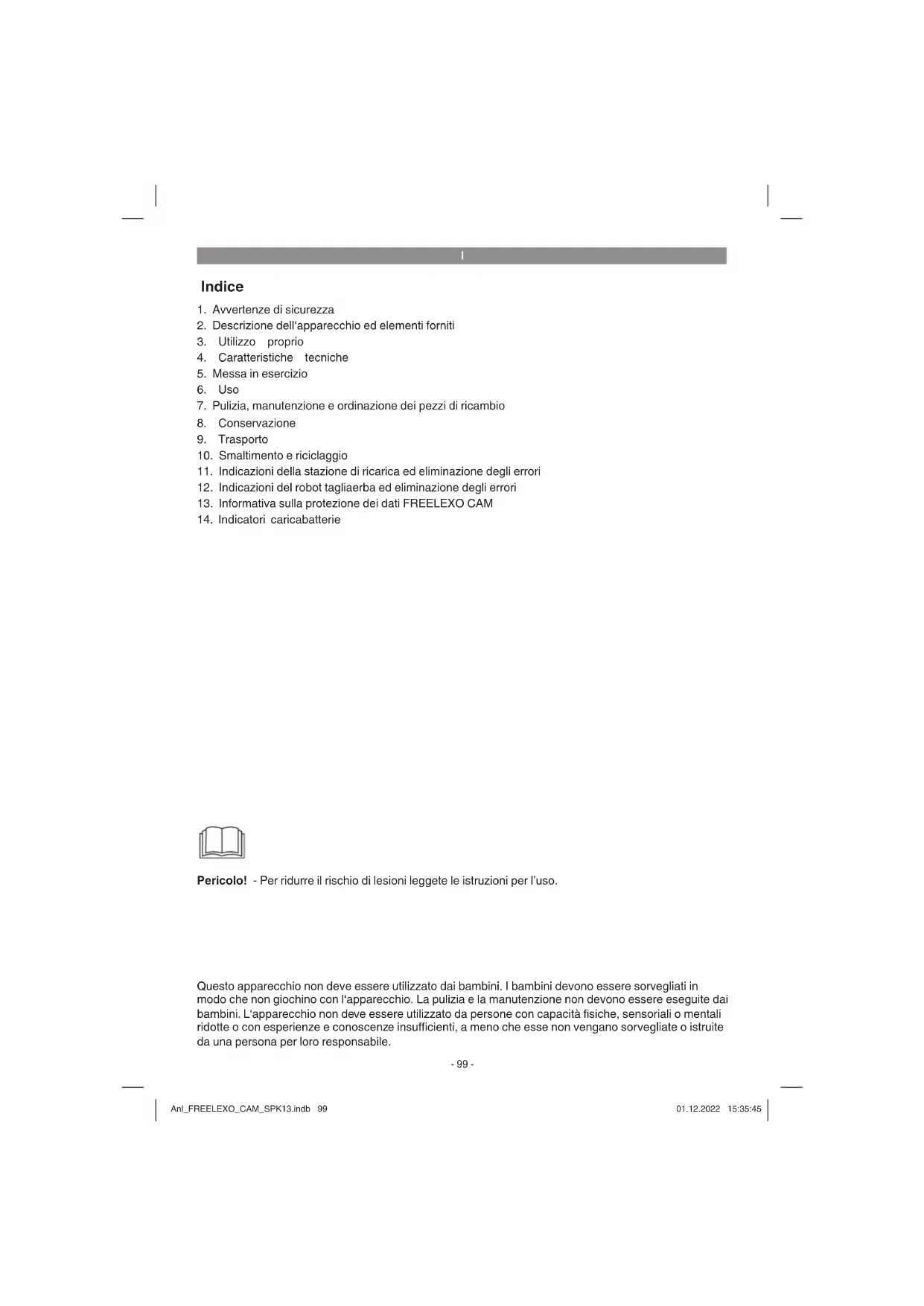

1. Avvertenze di sicurezza

2. Descrizione dell‘apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Messa in esercizio

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

10. Smaltimento e riciclaggio

11. Indicazioni della stazione di ricarica ed eliminazione degli errori

12. Indicazioni del robot tagliaerba ed eliminazione degli errori

13. Informativa sulla protezione dei dati FREELEXO CAM

14. Indicatori caricabatterie

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso. Questo apparecchio non deve essere utilizzato dai bambini. I bambini devono essere sorvegliati in modo che non giochino con l‘apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini. L‘apparecchio non deve essere utilizzato da persone con capacità fi siche, sensoriali o mentali ridotte o con esperienze e conoscenze insuffi cienti, a meno che esse non vengano sorvegliate o istruite da una persona per loro responsabile. Anl_FREELEXO_CAM_SPK13.indb 99Anl_FREELEXO_CAM_SPK13.indb 99 01.12.2022 15:35:4501.12.2022 15:35:45I

Pericolo! Nell‘usare gli apparecchi si devono prendere diverse misure di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzi- oni per l‘uso/avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l‘apparecchio ad altre persone, consegnate anche queste istruzioni per l‘uso/avvertenze di sicurezza insie- me all‘apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle av- vertenze di sicurezza.

1. Avvertenze di sicurezza

Le relative avvertenze di sicurezza si trovano nell‘opuscolo allegato! Avvertimento! Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elett- routensile. Il mancato rispetto delle seguenti istruzioni può causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future. Spiegazione dei simboli utilizzati (vedi Fig. 13) A. AVVERTIMENTO - Leggete attentamen- te le istruzioni per l‘uso prima di utilizzare l‘apparecchio! B. AVVERTIMENTO - Quando l‘apparecchio è in funzione tenete la distanza di sicurezza corrispondente! C. AVVERTIMENTO - Attivate la funzione di bl- occo prima di eseguire lavori all‘apparecchio o prima di sollevarlo! ATTENZIONE - Non toccate le lame rotanti! D. AVVERTIMENTO - Non salite sull‘apparecchio! ATTENZIONE - Non tocca- te le lame rotanti! E. Grado di protezione II (isolamento doppio). F. Conservazione delle batterie soltanto in locali asciutti con una temperatura ambiente di +10°C - +40°C. Conservate le batterie solo se sono cariche (almeno al 40%). G. Grado di protezione III H. Fusibile ritardato 2 A

I. Utilizzate l‘apparecchio soltanto in locali asci-

utti. J. AVVERTIMENTO: Per caricare la batteria im- piegate solo l’alimentatore rimovibile NT24/1 / PS24/1 fornito con l’apparecchio. Attenzione! Durante un temporale togliete la spina dalla presa di corrente e staccate il cavo guida dalla stazione di ricarica.

2. Descrizione dell‘apparecchio ed

2.1 Descrizione dell‘apparecchio (Fig. 1/2)

2. Pannello di comando

3. Tasto di STOP/tasto di sbloccaggio della

copertura del pannello di comando

4. Regolazione dell‘altezza di taglio

6. Maniglia di trasporto

7. Interruttore principale

9. Coperchio del vano batteria

13. Copertura del pannello di comando

15. Unità telecamera

16. Sensori di distanza

19. Stazione di ricarica

19a. Indicatore LED, stazione di ricarica 19b. Contatto di ricarica, stazione di ricarica

20. (Cavo dell‘)alimentatore

21. Vite di fi ssaggio

22. Chiave esagonale

23. Gancio di fi ssaggio

25. Connettore per cavi

2.2 Elementi forniti e disimballaggio

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni. Anl_FREELEXO_CAM_SPK13.indb 100Anl_FREELEXO_CAM_SPK13.indb 100 01.12.2022 15:35:4601.12.2022 15:35:46I

Aprite l‘imballaggio e togliete con cautela il dispositivo dalla confezione.

Togliete il materiale d‘imballaggio e i fermi di trasporto/imballaggio (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che il dispositivo e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l‘imballaggio fino alla scadenza della garanzia. Pericolo! Il dispositivo e il materiale d‘imballaggio non sono giocattoli! I bambini non devono gio- care con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste il pericolo di ingerimento e soff ocamento! Elementi forniti, materia- le di montaggio e accessori (in parte non compresi tra gli elementi forniti): Per gli elementi forniti si veda il relativo foglietto informativo accluso.

(Cavo dell‘)alimentatore

Stazione di ricarica

Viti di fissaggio (4 pz.)

Istruzioni per l‘uso originali

Avvertenze di sicurezza Mezzi ausiliari necessari (non compresi tra gli elementi forniti)

Il robot tagliaerba è adatto all‘uso privato in giar- dini di piccole dimensioni ed esclusivamente per tagliare tappeti erbosi. L‘apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L‘utilizzatore/l‘operatore, e non il produttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati progettati per l‘impiego professionale, arti- gianale o industriale. Non riconosciamo alcuna garanzia se l‘apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

............ 57 dB (A) Incertezza K ..............................................2,3 dB Regolazione dell‘altezza di taglio ... 20-60 mm; in continuo Antenna del cavo guida Banda di frequenza d’esercizio: ...... 0-148,5 KHz Potenza di trasmissione massima: 67,05 dBuA/m Alimentatore Tensione in entrata: ...........100-240 V ~ 50/60 Hz Tensione in uscita: .................................. 24 V DC Corrente in uscita: ....................................... 1,5 A Grado di protezione: .....................................II /

I valori di emissione dei rumori sono stati rilevati secondo le norme EN ISO 3744:1995 e ISO 11094: 1991. Avvertimento! Questo apparecchio sviluppa un campo elettromagnetico durante l‘esercizio. In de- terminate circostanze questo campo può danneggiare dispositivi medici impiantati Anl_FREELEXO_CAM_SPK13.indb 101Anl_FREELEXO_CAM_SPK13.indb 101 01.12.2022 15:35:4701.12.2022 15:35:47I

attivi o passivi. Per ridurre il rischio di lesioni gravi o mortali, consigliamo alle persone con dispositivi medici impiantati di consultare il proprio medico e il produttore del dispositivo prima di utilizzare l‘apparecchio.

5. Messa in esercizio

Leggete tutte le istruzioni per l‘uso prima di iniziare l‘installazione del robot tagliaerba. La qualità dell‘installazione infl uisce direttamen- te sul risultato di taglio che si ottiene.

5.1 Principio di funzionamento

Rispettate attentamente le istruzioni per l‘uso per garantire un esercizio corretto e sicuro del robot tagliaerba. Il robot tagliaerba sceglie casualmente la propria direzione. Il robot tagliaerba taglia l‘erba di tutto il giardino raggiungendo tutte le aree che non sono escluse da limitazioni od ostacoli. Se il robot tagliaerba rileva di aver raggiunto uno dei limiti del prato o riconosce un ostacolo, cambia la sua direzione e prosegue il lavoro in un‘altra direzione casuale. Tramite i sensori il robot tagliaerba rileva gli ostacoli e la superfi cie del prato e può quindi muoversi liberamente nell‘area di lavoro. Il robot tagliaerba è dotato di un‘unità telecamera che genera ed elabora immagini dell‘area davanti ad esso. L‘area davanti al robot tagliaerba viene così controllata e viene verifi cato se si tratta di area di taglio, limite del prato od ostacolo. Fino a quando l‘area davanti ad esso viene valutata come area di taglio, il robot si sposta in avanti con gruppo di taglio attivato. Se l‘area viene invece valutata come limite del prato ovvero ostacolo, il robot tagliaerba si ferma, controlla nuovamente l‘aera di taglio e ricomincia a lavorare in una direzione casuale. L‘area di taglio deve essere ve- rifi cata e adeguata con attenzione in modo che il robot tagliaerba abbia spazio a suffi cienza per riconoscere dove essa termini. I limiti del prato devono essere defi niti con chiarezza in modo che il robot tagliaerba li possa riconoscere con precis- ione entro il tempo di reazione. Il cavo guida (24) posato serve per l‘aggancio preciso nella stazione di ricarica (19) e non rap- presenta un limite durante l‘esercizio tagliaerba. Il robot tagliaerba deve quindi trovarsi su una superfi cie erbosa con limiti ottici o fi sici chiari. Il robot tagliaerba deve trovarsi nella stazione di ricarica (19) alla prima messa in esercizio dell‘operazione di taglio perchè trovi il cavo guida (24) e poi la stazione di ricarica (19). L’apparecchio calcola la posizione della stazione di ricarica (19) tramite un sistema satellitare glo- bale di navigazione (GNSS). Se la posizione della stazione di ricarica (19) viene modifi cata, il robot tagliaerba deve assolutamente essere riposizio- nato nella stazione di ricarica (19) per la calibra- zione. Assicuratevi che la defi nizione della posi- zione non sia impedita da una schermatura o da una copertura. Evitate di posizionare la stazione di ricarica (19) vicino a edifi ci alti. In determinate circostanze in questo caso non è possibile una calibrazione a causa della mancanza di segnale. Se lo stato di carica della batteria è basso il robot tagliaerba torna alla stazione di ricarica (19). Il ro- bot tagliaerba calcola la sua distanza dalla stazi- one di ricarica (19) servendosi del modulo GNSS e la cerca. Se andando al circuito guida il robot tagliaerba incontra un bordo del giardino o altri ostacoli, ne memorizza la relativa posizione ed ef- fettua una mappatura dell’area di taglio. In questo modo il robot tagliaerba torna più velocemente alla stazione di ricarica (19) mano a mano che viene usato. Una volta raggiunto il cavo guida (24) il robot tagliaerba va alla stazione di ricarica (19) utilizzando i suoi sensori di rilevamento del fi lo. A seconda delle dimensioni e della complessità del giardino questa operazione può richiedere alcuni minuti. Con il sistema satellitare globale di navigazione (GNSS) vengono richieste anche le informazioni specifi che del luogo per l‘alba e il tramonto. Per un funzionamento corretto del robot tagliaerba è assolutamente necessaria una luce diurna suffi ciente. Verifi cate regolarmente che la lente dell‘unità telecamera (15) sia pulita.

Il robot tagliaerba è dotato di numerosi sensori di sicurezza. Tramite tali sensori il robot tagliaerba può spostarsi nell‘area di taglio.

Sensore di sollevamento: Se il robot tagliaerba viene sollevato da dietro di oltre 30° dal terreno oppure se una ruota anteriore (12) si stacca dal terreno, vengono subito fermati sia il robot che la rotazione del- le lame (10).

Sensore di inclinazione: Se il robot tagliaerba si inclina notevolmente in una direzione, vengono subito fermati sia il robot che la rotazione delle lame (10). Anl_FREELEXO_CAM_SPK13.indb 102Anl_FREELEXO_CAM_SPK13.indb 102 01.12.2022 15:35:4701.12.2022 15:35:47I

Sensore ostacoli: Il robot tagliaerba riconosce gli ostacoli sul suo percorso. Se il robot tagliaerba entra in collisione con un ostacolo, vengono subito fermati sia il robot che la rotazione delle lame (10) e l’apparecchio torna indietro allontanan- dosi dall‘ostacolo.

Unità telecamera: Il robot tagliaerba dispone di un‘unità te- lecamera (15) che analizza l‘area di taglio davanti ad esso (circa 1m²). La telecamera è rivolta verso il basso e riproduce oggetti di un‘altezza massima di 50 cm che si trovano nel campo dell‘immagine. Le immagini da ela- borare vengono memorizzate solo localmente e in modo temporaneo sul robot tagliaerba e vengono continuamente sovrascritte. Il robot tagliaerba può riconoscere gli ostacoli e l‘area di lavoro in cui non c‘è più prato. Se il robot tagliaerba incontra un ostacolo o ri- leva l‘assenza di prato, si ferma e ricomincia a lavorare in una direzione casuale. Il robot tagliaerba non può lavorare al crepuscolo o di notte a causa dell‘unità telecamera. Il periodo di attività dovrebbe essere selezionato in un orario in cui vi è luce diurna per consentire un funzionamento affi dabile del robot tagliaerba. In questo modo vengono anche protetti gli animali crepuscolari di piccole dimensioni, come ad es. i ricci.

Sensori di distanza: Il robot tagliaerba è dotato di sensori di di- stanza (16) con cui può rilevare gli ostacoli presenti sul suo percorso. Se il robot tagliaer- ba incontra un ostacolo, si ferma e ricomincia a lavorare in una direzione casuale.

Sensore di nastro magnetico Il robot tagliaerba è dotato di un apposito sensore che rileva un nastro magnetici situato a terra (27). Se il robot tagliaerba incontra un nastro magnetico, si ferma e ricomincia a lavorare in una direzione casuale. Il nastro magnetico funziona come un limite virtuale che permette di defi nire zone del giardino in cui il robot tagliaerba non deve lavorare.

Sensore di pioggia: Il robot tagliaerba è dotato di un sensore di pioggia (5) per evitare che funzioni quando piove. Quando il robot tagliaerba riconosce che sta piovendo, torna alla stazione di ricari- ca (19) dove viene completamente ricaricato. Una volta che il sensore di pioggia (5) è di nuovo asciutto, il robot tagliaerba riprende il lavoro se si trova ancora in un periodo di attività. Quando interviene il sensore di piog- gia (5) il rispettivo LED (53) si illumina. Non cortocircuitate i due sensori metallici con me- tallo o un altro materiale conduttore. Ciò può compromettere il corretto funzionamento del robot tagliaerba.

Modulo GNSS Il robot tagliaerba calcola la propria posizi- one e la posizione della stazione di ricarica (19) tramite un sistema satellitare globale di navigazione (GNSS). In questo modo il robot tagliaerba torna più facilmente alla stazione di ricarica (19). Tramite il modulo GNSS il robot tagliaerba può calcolare gli orari locali di alba e tramonto perché il robot tagliaerba non può lavorare al crepuscolo o di notte. Il robot tag- liaerba può quindi funzionare in modo affi da- bile con la propria unità telecamera (15). Con il modulo GNSS il robot tagliaerba calcola continuamente la sua distanza dalla stazione di ricarica (19). Il robot tagliaerba può allon- tanarsi al massimo 1000 m dalla stazione di ricarica (19). Se ciò avviene il LED GNSS (54) si illumina di giallo e l’apparecchio non può essere fatto funzionare nella modalità area principale. Per l’esercizio nella modalità area secondaria la distanza dalla stazione di ricarica (19) non è rilevante.

Se il manto erboso è alto più di 60 mm deve es- sere accorciato per non sovraccaricare troppo l‘apparecchio e diminuire l‘effi cienza di funziona- mento. Utilizzate a tale scopo un convenzionale tagliaerba o un tagliabordi. Rimuovete dal prato tutti gli oggetti sparsi che potrebbero essere danneggiati dal robot tagliaerba o danneggiare il robot stesso. Verifi cate l’area di taglio, il relativo limite del prato e le aree in cui non deve essere tagliata l‘erba. Nei seguenti capitoli di queste istruzioni per l’uso trovate informazioni su come poter defi nire limiti del prato chiari e proteggere determinate aree. Alcuni ostacoli possono essere riconosciuti per tempo dal robot tagliaerba e non sono necessarie complesse operazioni per proteggerli. Tenete pronti i seguenti attrezzi: martello, pinza, pinza spelafi li e livella (opzionale).

5.3.1 Calcolo della pendenza del prato

Il robot tagliaerba può superare pendenze fi no al 25%. Evitate quindi pendenze maggiori. La pen- denza può essere calcolata sulla base del rappor- to tra l‘altezza superata e la distanza (Fig. 3a). Esempio: a/b = 25 cm/100 cm = 25 % Anl_FREELEXO_CAM_SPK13.indb 103Anl_FREELEXO_CAM_SPK13.indb 103 01.12.2022 15:35:4801.12.2022 15:35:48I

5.3.2 Montaggio della batteria

Per l‘esercizio del robot tagliaerba è necessaria una batteria (A) della serie Power X Change. At- tenzione: a seconda della variante del modello è possibile che la batteria (A) non sia compresa tra gli elementi forniti con il robot tagliaerba. Aprite il coperchio del vano batteria (9). Premete il tasto di arresto della batteria (A) e spingete la batteria (A) nell‘apposito vano. Chiudete il coperchio del vano batteria (9) e controllate che scatti correttamente in posizione (Fig. 3b). Per rimuovere la batteria (A) aprite il coperchio del relativo vano (9). Premete il tasto di arresto della batteria (A) ed estraete la batteria (A).

5.4 Stazione di ricarica

5.4.1 Posizione della stazione di ricarica

Determinate innanzitutto la posizione migliore per la stazione di ricarica (19). È necessaria una presa elettrica per esterni che fornisca continu- amente corrente di modo che il robot tagliaerba funzioni sempre. La stazione di ricarica (19) deve essere posizionata su una superfi cie piana all‘altezza della cotica erbosa. Controllate che la zona sia in piano e asciutta. Consigliamo di posizionare la stazione di ricarica (19) sul bordo dell‘area di taglio. Fate attenzione che il cavo di alimentazione della stazione di ricarica (19) non venga posato nell’area di taglio. Esso deve esse- re eventualmente interrato per evitare che venga danneggiato dal robot tagliaerba. Posizionate la stazione di ricarica (19) con il cavo guida (24) su una superfi cie libera e senza ost- acoli e in modo che sia per quanto possibile facil- mente accessibile da tutte le aree. Evitate di posi- zionare la stazione di ricarica (19) in angoli diffi cili da raggiungere o zone limitate da punti stretti. La distanza massima tra la stazione di ricarica (19) e un limite del prato non deve superare i 1000 m. Ciò migliora la sicurezza contro i furti. Nel caso di distanze maggiori il LED GNSS (54) si illumina di giallo e il robot tagliaerba non può essere fatto funzionare nella modalità area princi- pale. Per l’esercizio nella modalità area seconda- ria la distanza dalla stazione di ricarica (19) non è rilevante. Si consiglia una distanza massima tra limite del prato e stazione di ricarica (19) non superiore a 50 m per garantire un’operazione di taglio effi ciente e automatica. A distanze maggiori dalla stazione di ricarica (19) può accadere che la carica residua della batteria del robot tagliaerba non sia suffi ciente perché l’apparecchio ritorni alla stazione di ricarica (19). Nel caso di aree di taglio più ampie impiegate una batteria con una capacità maggiore. Scegliete un punto all‘ombra perché è meglio se la batteria viene caricata in un ambiente fresco. Edifi ci alti ovvero alberi possono ostacolare il segnale GNSS, quindi il robot tagliaerba non può più tornare sa solo alla stazione di ricarica (19). Mantenete quindi una distanza adeguata da edi- fi ci alti ovvero alberi e controllate che la stazione di ricarica (19) non sia coperta. Fate inoltre atten- zione che il cavo guida (24) venga posato dritto a partire da una distanza di almeno 1 m davanti alla stazione di ricarica (19) e di almeno 0,5 m dietro la stazione di ricarica (19) (Fig. 4a). Even- tuali curve proprio davanti alla stazione di ricarica (19) possono causare diffi coltà di aggancio per la ricarica.

5.4.2 Localizzazione della stazione di ricarica

Quando la batteria è quasi scarica il robot taglia- erba torna alla stazione di ricarica (19) cercando il cavo guida (24). Tramite il GNSS il robot tagliae- rba confronta a intervalli regolari la sua posizione eff ettiva con la posizione calibrata della stazione di ricarica. Il robot tagliaerba si sposta in direzione della stazione di ricarica (19) e cerca ripetuta- mente il cavo guida (24). Durante questa proce- dura il robot tagliaerba si ferma continuamente ed eventualmente prosegue in un’altra direzione per trovare il cavo guida (24). Quando il robot taglia- erba raggiunge le vicinanze del cavo guida (24) inizia a rilevarne la posizione in base all’intensità del segnale del cavo guida (24) ed eseguendo movimenti rotatori. Se durante il lavoro il robot tagliaerba incontra un ostacolo o un limite del prato, questa posizione viene memorizzata. Ne nasce una mappatura che aiuta il robot tagliaerba a trovare più in fretta la stazione di ricarica (19). Quando il robot tagliaerba ha raggiunto il cavo guida (24) lo segue in senso antiorario fi no alla stazione di ricarica (19). Fate pertanto attenzione a posizionare la stazione di ricarica (19) orientata correttamente (Fig. 4a).

5.4.3 Collegamento della stazione di ricarica

1. Prima di collegare la stazione di ricarica (19)

all‘alimentazione di corrente accertatevi che la tensione di rete sia di 100-240 V e 50/60 Hz.

2. Collegate l‘alimentatore (20) direttamente a

una presa elettrica. Non utilizzate il cavo per altre applicazioni.

3. Non usate un alimentatore (20) danneggiato.

In caso di danni ai cavi o all‘alimentatore (20) contattate subito un tecnico autorizzato per la Anl_FREELEXO_CAM_SPK13.indb 104Anl_FREELEXO_CAM_SPK13.indb 104 01.12.2022 15:35:4801.12.2022 15:35:48I

4. Non ricaricate il robot tagliaerba in un ambi-

ente umido. Non ricaricate il robot tagliaerba a temperature superiori ai 40 °C o inferiori ai 5 °C.

5. Tenete il robot tagliaerba e l‘alimentatore (20)

lontani da acqua, fonti di calore e sostanze chimiche. Tenete il cavo dell‘alimentatore (20) lontano da spigoli vivi per evitare danni.

6. Collegate l‘alimentatore (20) alla stazione di

ricarica (19) (Fig. 4b).

7. Mettete il robot tagliaerba con l’interruttore

principale (7) attivato e la batteria nella stazio- ne di ricarica (19) e ricaricatelo completamen- te prima della prima messa in esercizio.

5.4.4 Informazioni sull‘operazione di ricarica

Il robot tagliaerba ritorna alla stazione di ricarica (19) in una delle seguenti situazioni:

Siete voi a far tornare indietro il robot tagliaer- ba in modo manuale.

La stato di carica della batteria scende sotto al 30 %.

Il tempo di lavoro quotidiano è terminato.

Il sensore di pioggia è intervenuto.

Il robot tagliaerba è surriscaldato.

Inizia il crepuscolo e per questo motivo l’unità telecamera potrebbe non funzionare più cor- rettamente. In questi casi il robot tagliaerba cerca il cavo guida (24) e torna poi automaticamente in senso orario alla stazione di ricarica (19) seguendo il cavo guida (24). Durante il processo di ricarica della batteria il relativo LED (55) del robot tagliaerba lampeggia in verde. Quando la batteria è completamente carica, il relativo LED (55) e l’indicatore LED (19a) sulla stazione di ricarica (19) sono illuminati in verde. Dopo la ricarica completa il robot tagliaerba riprende il lavoro oppure rimane nella stazione di ricarica (19) fi no all‘intervallo di lavoro successivo. Se durante il ritorno alla stazione di ricarica (19) si dovesse trovare un ostacolo lungo il cavo guida (24), dopo diversi tentativi il robot tagliaerba rima- ne fermo davanti all‘ostacolo e non può raggiun- gere la stazione di ricarica (19). Rimuovete tutti gli ostacoli lungo il cavo guida (24). Se la temperatura della batteria supera i 45 °C, l‘operazione di ricarica viene interrotta per evitare danni alla batteria. Una volta scesa di nuovo la temperatura, l‘operazione di ricarica viene ripresa automaticamente. Se la temperatura dell‘unità di controllo del robot tagliaerba supera i 65 °C, il robot tagliaerba torna alla stazione di ricarica (19). Una volta scesa di nuovo la temperatura, il lavoro viene ripreso secondo le impostazioni. Se la batteria si scarica prima che il robot tagliaerba torni alla stazione di ricarica (19), il robot tagliaerba non può più esse- re avviato. Riportate il robot tagliaerba alla stazio- ne di ricarica (19) e lasciate inserito l‘interruttore principale (7). Il robot tagliaerba viene ricaricato automaticamente.

ATTENZIONE! Un cavo guida tagliato e danni conseguenti non sono coperti dalla garanzia!

5.5.1 Posa del cavo guida

Il cavo guida (24) può essere posato sia appog- giato sul terreno che nel terreno stesso. In caso di terreno duro e secco i ganci di fi ssaggio (23) pos- sono rompersi quando vengono piantati. Irrigate il prato prima di installare il cavo guida (24) se il terreno è molto secco.

Installazione sul terreno Posate il cavo guida (24) teso sul terreno e fi ssatelo con gli appositi ganci (23) acclusi. La posizione del cavo guida (24) può essere poi adeguata nelle prime settimane di utilizzo del robot tagliaerba. Dopo un certo tempo il cavo guida (24) verrà però coperto dall‘erba e non sarà più visibile. Installate il cavo guida (24) con i ganci di fi ssaggio (23) a una distanza massima di 1 m tra loro. Evitate situazioni in cui il cavo guida (24) non sia appoggiato sul terreno. Accertatevi che il cavo guida (24) non possa essere tranciato dal robot tagliaerba. Durante il lavoro di taglio il robot tagliaerba passa sopra al cavo guida con gruppo di tag- lio attivato.

Installazione nel terreno Interrate il cavo guida (24) ad una profondità massima di 5 cm. In questo modo si evitano per esempio danni al cavo guida (24) durante operazioni di scarifi catura e aerazione. Attenzione! Dato che il cavo guida (24) non viene sempre posato lungo il limite del prato, è importante ri- cordarsi la posizione del cavo guida (24) per non danneggiarlo nel caso di successivi lavori in giar- dino. Fate un disegno schematico o documentate il percorso con delle foto. Se il cavo guida (24) non è stato interrato, non dovreste scarifi care o arieggiare il prato nella zona del cavo guida (24) per evitare di danneggiarlo. Anl_FREELEXO_CAM_SPK13.indb 105Anl_FREELEXO_CAM_SPK13.indb 105 01.12.2022 15:35:4901.12.2022 15:35:49I

5.5.2 Installazione del circuito guida

Il cavo guida (24) crea un circuito guida con il quale il robot tagliaerba riesce a tornare alla stazione di ricarica (19).

Posate il cavo guida (24) dritto a partire da una distanza di almeno 1 m davanti alla sta- zione di ricarica (19) e di almeno 0,5 m dietro la stazione di ricarica (19) (Fig. 4a). Eventuali curve proprio davanti alla stazione di ricarica (19) possono causare difficoltà di aggancio per la ricarica.

La superficie minima racchiusa dal cavo guida (24) dovrebbe essere di almeno 5 m² (Fig. 4a). Si consiglia di impiegare l’intera lunghezza del cavo guida (24) e di posarlo se possibile formando un quadrato. Il circuito guida dovrebbe venire definito in modo che il robot tagliaerba possa tornare facilmente alla stazione di ricarica (19) da ogni zona del giar- dino.

La distanza fra due cavi guida (24) deve esse- re di almeno 0,8 m (Fig. 4a).

I cavi guida (24) non si devono incrociare.

Fate attenzione che non ci siano ostacoli sui cavi guida (24).

Fate attenzione che a sinistra e a destra del cavo guida (24) non ci siano ostacoli per ca. 30 cm (Fig. 4c). Tenetevi lontani dal bordo del giardino e da pietre da pavimentazione alte. Se il viottolo è allo stesso livello della super- ficie erbosa potete posare il cavo guida (24) senza rispettare la distanza.

5.6 Collegamento alla stazione di ricarica

Portate a termine la posa di tutto il cavo guida (24) prima di collegarlo alla stazione di ricarica (19). Isolate il cavo guida (24) alle estremità con una pinza spelafi li su una lunghezza tra 10 e 15 mm per il collegamento alla stazione di ricarica (19). Staccate la spina dalla presa prima di collegare il cavo guida (24) alla stazione di ricarica (19). L‘estremità del cavo guida (24) posato sul lato anteriore della stazione di ricarica (19) deve esse- re portata sul retro tramite i portacavi posizionati sul lato inferiore della stazione di ricarica (19). Verifi cate che questa estremità sia ben fi ssata alla stazione di ricarica (19) e sia collegata all’attacco nero a sinistra. Dopo aver posato il cavo guida (24) conducete l’estremità libera attraverso il foro e collegatela all’attacco destro rosso (Fig. 4d). Attenzione! I cavi guida (24) non si devono in- crociare! Eff ettuate poi il collegamento all‘alimentazione di corrente. Dopo una corretta installazione l‘indicatore LED (19a) della stazione di ricarica (19) dovrebbe rimanere illuminato in verde. Se il LED non si illumina verifi cate per prima cosa gli attacchi. Se il LED è illuminato, ma non rimane illuminato in verde, leggete la tabella „Indicazioni della stazio- ne di ricarica ed eliminazione degli errori“ alla fi ne di queste istruzioni per l‘uso.

L’area di taglio deve essere defi nita da un limite del prato chiaro su tutto il perimetro. Familiarizzate con le possibilità di defi nizione di un limite del prato descritte in questo capitolo. Iniziate poi in un punto qualsiasi del limite del prato a verifi care il bordo del giardino e seguitelo muovendovi in cerchio fi no a tornare al punto di partenza. Le aree interne alla superfi cie di lavoro che de- vono essere escluse vanno anch’esse delimitate da un limite del prato chiaro. A questo scopo seguire la stessa procedura che per i limiti esterni dell’area di taglio.

Punti stretti Se nella superfi cie del prato ci sono punti stretti, il robot tagliaerba può tagliare l‘erba se il corridoio è largo almeno 1,2 m e lungo max. 8 m (Fig. 5a). Nel caso di punti stretti lunghi e angusti può capitare che il robot tagliaerba non riesca più a tornare alla stazione di rica- rica (19).

Distanza dal limite del prato Quando il robot tagliaerba si avvicina al limite del prato, esso viene riconosciuto dall’unità telecamera (15) anteriore del robot tagliaer- ba. La distanza dalla superfi cie senza prato dovrebbe essere di almeno 30 cm (Fig. 5b). Fate attenzione che non ci siano dislivelli sul limite del prato, perché il robot tagliaerba deve prima oltrepassare esattamente tale limite del prato prima di fermarsi e proseguire in un’altra direzione. Aiuole più basse o bordi in pietra più alti possono causare danni al robot tag- liaerba. Controllate regolarmente che i limiti del prato non siano coperti di vegetazione, altrimenti il robot tagliaerba potrebbe uscire dall’area di taglio. Il limite del prato può essere anche delimitato con lastre piatte creando così una chiara separazione rispetto all’area di taglio. Anl_FREELEXO_CAM_SPK13.indb 106Anl_FREELEXO_CAM_SPK13.indb 106 01.12.2022 15:35:4901.12.2022 15:35:49I

Distanza dal limite del prato in presenza di acqua Generalmente il robot tagliaerba riconosce con affi dabilità il limite del prato nel modo sopra descritto. Tuttavia può succedere che il robot tagliaerba oltrepassi il limite del prato, pertanto consigliamo di mantenere una dis- tanza tra limite del prato e acqua (laghetto, piscina ecc.) di circa 50 cm (Fig. 5c). Per pro- teggere il robot tagliaerba in modo affi dabile consigliamo in alternativa di delimitare l’area con l’acqua con un bordo sopraelevato.

Limite del prato con bordo alto 25 cm. Con i sensori di distanza (16) il robot tagliae- rba riconosce ostacoli con un’altezza minima di 25 cm (Fig. 5d). Per questo potete anche defi nire il limite del prato impiegando ostacoli di una certa altezza. Il robot tagliaerba si fer- ma a una distanza di circa 20 cm dall’ostacolo e si gira per continuare l’operazione di taglio in un’altra direzione. Attenzione! - In questo caso il robot tagliaerba non taglia l’erba fi no al limite del prato e rimane un’area non tagliata di ca. 20 cm.

Limite del prato con bordo alto 10 cm Grazie ai sensori di collisione il robot tagliae- rba può anche urtare contro ostacoli inferiori a 25 cm. Anche in questo modo è quindi possibile defi nire un limite del prato. Fate at- tenzione che si tratti di una limitazione stabile di almeno 10 cm (Fig. 5e).

Gli ostacoli sono oggetti che si trovano nell’area di taglio. Il robot tagliaerba può riconoscere molti ostacoli attraverso i sensori. Gli oggetti fragili, instabili e di valore devono essere eventualmente protetti. Si vedano al riguardo le possibilità di de- fi nizione di un limite del prato precedentemente descritte.

Ostacoli di altezza superiore a 25 cm (Fig. 5f) Gli ostacoli fi ssi con un‘altezza superiore a 25 cm e una larghezza minima di 3 cm, come ad es. alberi, pareti, recinzioni, mobili da giardino ecc., vengono rilevati dai sensori di distanza (16). Se il robot tagliaerba incontra un ostaco- lo, si ferma e continua l‘operazione di taglio in un‘altra direzione. In questo caso non vengo- no tagliati ca. 20 cm fi no a un ostacolo.

Ostacoli di altezza inferiore a 25 cm (Fig. 5g) Se un ostacolo non viene riconosciuto dai sensori di distanza (16), il robot tagliaerba collide con esso e si attivano i sensori di col- lisione. Il robot tagliaerba si ferma e continua l‘operazione di taglio in un‘altra direzione. Gli ostacoli devono avere un’altezza di almeno 10 cm. Proteggete oggetti instabili e fragili con una limitazione.

Pietre e ostacoli bassi di altezza inferiore a 10 cm Pietre, rocce e ostacoli di altezza inferiore ai 10 cm nell‘area di taglio devono essere protetti, perché altrimenti il robot tagliaerba può passarci sopra. Ciò può causare danni e il blocco del robot tagliaerba. (vedi capitolo “Limite del prato”). Gli alberi vengono trattati dal robot tagliaerba come ostacoli. Ma se dal terreno dovessero sporgere radici con un‘altezza inferiore a 10 cm, tale zona dovrebbe essere protetta. Questo impedisce danni alle radici e al robot tagliaerba.

5.7.3 Nastro magnetico (Fig. 5h-j)

A volte ostacoli che non rifl ettono bene il segnale di distanza emesso dal robot tagliaerba (ad es. re- cinto, siepe) non vengono riconosciuti o vengono riconosciuti solo troppo tardi. Anche gli ostacoli che formano un contrasto ottico debole rispetto alle aree di taglio possono essere riconosciuti solo con diffi coltà. Tali zone possono essere pro- tette con il nastro magnetico (27) in modo che il robot tagliaerba cambi direzione senza contatto e in modo sicuro. Il nastro magnetico (27) serve come limite mobile e temporaneo nell‘area di taglio. I sensori elettro- magnetici montati nel robot tagliaerba riconosco- no il nastro magnetico (27) e raggiunto tale limite l’apparecchio si gira in un’altra direzione. In ques- to modo è possibile limitare aree del giardino in cui non deve essere tagliata l‘erba, come ad es.:

Limitazione temporanea di un‘area del giar- dino per una festa, in cui temporaneamente il robot tagliaerba non deve lavorare.

Installazione di un trampolino o di una piscina nell’area di taglio durante i mesi estivi.

Un albero appena piantato è ancora molto delicato e nei primi tempi dovrebbe essere protetto da urti del robot tagliaerba.

Nel giardino si desidera creare un prato fiorito stagionale che attira gli insetti. Il robot taglia- erba non deve lavorare in quest’area che va protetta già quando viene realizzata.

In una zona viene seminato un nuovo prato che all’inizio deve essere protetto. Il terreno non è ancora stabile e deve prima formarsi una robusta cotica erbosa. Anl_FREELEXO_CAM_SPK13.indb 107Anl_FREELEXO_CAM_SPK13.indb 107 01.12.2022 15:35:5001.12.2022 15:35:50I

Posate il nastro magnetico (27) a una distanza di pochi centimetri dalla relativa zona ovvero dal re- lativo oggetto. Accorciate il nastro magnetico (27) in base alle necessità (lunghezza minima 50 cm). Per il riconoscimento sicuro di un limite continuo sulla base di più sezioni di nastro magnetico non si dovrebbe superare una distanza massima di 8 cm tra le rispettive estremità (Fig. 5k). Accertatevi che il limite esterno dell’area di taglio sia defi nito da una limitazione ottica o fi sica. Fissate il nastro magnetico (27) al terreno con gli appositi ganci (23) a una distanza massima di 1 m. Mantenete una distanza di almeno 80 cm dal cavo guida (24) e tra due aree di delimitazione diverse in modo che il robot tagliaerba possa passare senza problemi tra di esse. (Fig. 5l). Evitate di posare il cavo magnetico (27) su pendii perché in questo caso il robot tagliaerba potrebbe scivolare sull’area delimitata senza riconoscere il limite. Proprio come il cavo guida (24), il nastro magne- tico (27) può essere installato sia sul terreno che nel terreno stesso a una profondità di ca. 5 cm. Fate attenzione che il nastro magnetico (27) non venga posato troppo in profondità nel terreno per- ché altrimenti non può più essere garantito che il robot tagliaerba lo riconosca con affi dabilità.

5.7.4 Area principale e secondaria (Fig. 5m)

Per area secondaria (B) si intende una zona di lavoro che non è collegata direttamente all’area principale (A), ad es. un punto stretto. Il robot tagliaerba non può raggiungere in modo diretto e autonomo un’area secondaria. Per poter tagliare l’erba dell’area secondaria (B) dovete portare il robot tagliaerba in tale zona (B) manualmente. Il robot tagliaerba deve essere attivato con l’interruttore principale (7). Avviate qui il robot tagliaerba premendo il tasto “START A/B” (64) per 5 secondi. Chiudete poi la coper- tura del pannello di comando (13). La modalità area secondaria è attivata e il LED di stato (52) lampeggia in verde. Nell’area secondaria (B) il tagliaerba non cercherà di tornare alla stazione di ricarica (19) quando il livello di carica della batteria è basso. Il robot tagliaerba funziona fi no a che la batteria è scarica. Poi si deve o ricaricare la batteria o riportare il robot tagliaerba alla stazione di ricarica (19). Attenzione! Il robot tagliaerba può allontanarsi al massimo 1000 m dalla stazione di ricarica (19). Se ciò avviene il LED GNSS (54) si illumina di giallo e l’apparecchio non può essere fatto funzionare nella modalità area principale. Per l’esercizio nella modalità area secondaria la distanza dalla stazio- ne di ricarica (19) non è rilevante.

5.7.5 Distanza da altre aree di taglio

Mantenete una certa distanza da altre aree di taglio (ad es. dei vicini) che impiegano un fi lo pe- rimetrale. Il segnale creato dal fi lo perimetrale può causare problemi nel ritorno del robot tagliaerba alla propria stazione di ricarica (19).

5.8.1 Calibrare la posizione della stazione di

ricarica Il robot tagliaerba deve calibrare la posizione della stazione di ricarica (19) con un sistema satellitare globale di navigazione (GNSS) per ritrovare il cir- cuito guida e la stazione di ricarica (19). A questo fi ne mettete il robot tagliaerba pronto per l’esercizio con interruttore principale (7) attivato nella stazione di ricarica (19). Durante la procedu- ra di calibrazione il LED GNSS (54) lampeggia in verde mentre si illumina in verde in modo continuo non appena la procedura è stata conclusa con successo. Questa procedura può richiedere alcuni minuti. Assicuratevi che la defi nizione della posizione non sia impedita da una schermatura o da una copertura. Evitate di posizionare la stazione di ricarica (19) vicino a edifi ci alti. Mantenete una distanza adeguata da edifi ci alti ovvero alberi. In determinate circostanze in questo caso non è possibile una calibrazione a causa della mancan- za di segnale.

Se il robot tagliaerba deve tornare alla stazione di ricarica (19), esso calcola la distanza dalla stazio- ne di ricarica (19) con il modulo GNSS. Se andan- do alla stazione di ricarica (19) il robot tagliaerba incontra un bordo del giardino o altri ostacoli, ne memorizza la relativa posizione ed eff ettua una mappatura dell‘area di taglio. In questo modo il ro- bot tagliaerba torna più velocemente alla stazione di ricarica (19) mano a mano che viene usato.

5.8.3 Cancellare la mappatura

Per cancellare tutte le informazioni GNSS dal ro- bot tagliaerba disattivatelo con l’interruttore princi- pale (7) (OFF). Tenete premuto il tasto di bloccag- gio (62) e contemporaneamente attivate il robot tagliaerba con l’interruttore principale (7) (ON). Il robot tagliaerba conferma la cancellazione con un segnale acustico. Poi il robot tagliaerba deve Anl_FREELEXO_CAM_SPK13.indb 108Anl_FREELEXO_CAM_SPK13.indb 108 01.12.2022 15:35:5001.12.2022 15:35:50I

essere riavviato nella stazione di ricarica (19) per calibrare di nuovo la posizione della stazione di ricarica. In caso di modifi che rilevanti dell’area di taglio nel giardino consigliamo di cancellare la mappatura del robot tagliaerba. Soprattutto nei mesi caldi estivi la presenza di numerose zone del prato dove l’erba è gialla può infl uire sul fun- zionamento del robot tagliaerba. In questo caso consigliamo di sospendere l’esercizio automatico e di impiegare l’apparecchio in modalità area secondaria nei punti adatti del giardino. Anche questo può falsare la mappatura e causare un funzionamento scorretto del robot tagliaerba. In questo caso cancellate la mappatura.

5.9 Limiti del giardino e relativa qualità

Per garantirne un esercizio sicuro senza fi lo perimetrale il robot tagliaerba verifi ca i confi ni dell’area di taglio con l’unità telecamera (15). L’unità telecamera (15) analizza l’aera di taglio davanti al robot tagliaerba (ca. 1m²). Se il robot tagliaerba raggiunge un limite dell’area di taglio può defi nir un valore di qualità del limite in base a determinati parametri.

5.9.1 Inizializzazione – Messa in esercizio

Fate attenzione che la batteria del robot taglia- erba sia completamente carica prima di iniziare l’inizializzazione. In questo modo il robot tagliae- rba può concludere il calcolo di un valore di rife- rimento in una sola procedura. Se la carica della batteria non è suffi ciente per l’inizializzazione, il robot tagliaerba torna in modo autonomo alla sta- zione di ricarica (19) e riprende automaticamente il lavoro dopo il processo di ricarica. Per defi nire l’affi dabilità dei limiti dell’area di taglio deve essere creato un valore di riferimento indivi- duale per ogni area, relativo al funzionamento del robot tagliaerba. Per defi nire il valore di riferimento il robot tagliae- rba si sposta come di consueto in una direzione casuale nell’area di taglio. Se il robot tagliaerba incontra un limite o un ostacolo, si ferma e valuta l’area di taglio davanti ad esso. Poi il robot tagliae- rba ricomincia a lavorare in una direzione casuale. Per motivi di sicurezza l’inizializzazione viene eseguita con gruppo di taglio disattivato. Se il robot tagliaerba incontra un limite dell’area di taglio, esso viene valutato e il LED del cavo guida (56) si illumina. In questo contesto il colore verde segnala un confi ne affi dabile dell’area di taglio e il giallo un confi ne non sicuro. Il robot tagliaerba segnala la qualità dei limiti del prato sia durante l’inizializzazione che durante l’esercizio automa- tico. Per una determinazione affi dabile del valore di ri- ferimento sono necessari almeno 200 contatti con un limite dell’area di taglio. Dopo oltre 200 contatti viene verifi cata l’affi dabilità del valore di qualità del limite. Se il robot tagliaerba decide che il valo- re non è ancora suffi cientemente affi dabile esso continua l’inizializzazione per altri 200 contatti. Se l’inizializzazione ha avuto successo ed è stato possibile creare un valore di qualità del limite affi dabile, il robot tagliaerba inizia a tagliare l’area di taglio sulla base delle impostazioni del tempo di taglio. Se non è stato possibile creare un valore di rife- rimento affi dabile, il robot tagliaerba si ferma e il LED del cavo guida (56) si illumina in rosso. Veri- fi cate i limiti dell’area di taglio e correggete quelli che non possono essere distinti chiaramente dall’area di taglio. Fate attenzione che l’area di taglio si diff erenzi chiaramente dall’area circostan- te. Cancellate prima il valore di riferimento esis- tente (v. 5.9.4) e ripetete poi l’inizializzazione.

5.9.2 Verifi ca della qualità del limite durante

l’esercizio Mentre è in esercizio automatico il robot tagliaer- ba verifi ca a intervalli regolari se il valore di qualità del limite dell’area di taglio è cambiato rispetto al proprio valore di riferimento. Non appena il robot tagliaerba si trova nella stazione di ricarica (19) lo stato corrispondente del valore di qualità del limite di riferimento defi nito per ultimo viene indi- cato dal LED del cavo guida (56). Durante questa procedura esso viene confrontato con il valore di riferimento defi nito durante l’inizializzazione. Il LED del cavo guida (56) si illumina in verde: Il robot tagliaerba si trova nella stazione di ricarica (19) o nelle vicinanze del circuito guida e la diff e- renza dal valore di qualità di riferimento è ridotta. Il LED del cavo guida (56) lampeggia in giallo: Il robot tagliaerba si trova nella stazione di ricarica (19) o all‘interno del circuito guida e la diff erenza dal valore di qualità di riferimento è aumentata. Il LED del cavo guida (56) lampeggia in rosso: Il robot tagliaerba si trova nella stazione di ricarica (19) o all‘interno del circuito guida e la diff erenza dal valore di qualità di riferimento è eccessiva. Il robot tagliaerba rimane nella stazione di ricarica (19). Verifi cate i limiti dell’area di taglio. Poi cancel- late il valore di riferimento (vedi 5.9.4) ed eseguite una nuova inizializzazione del valore di qualità del limite. Anl_FREELEXO_CAM_SPK13.indb 109Anl_FREELEXO_CAM_SPK13.indb 109 01.12.2022 15:35:5101.12.2022 15:35:51I

Il LED del cavo di guida (56) è spento:

Il cavo di guida (24) non è collegato corretta- mente o è stato danneggiato.

L’alimentazione di corrente della stazione di ricarica (19) è stata interrotta.

Il robot tagliaerba si trova fuori dal circuito gui- da.

5.9.3 Esercizio del robot tagliaerba in aree

secondarie Il robot tagliaerba può creare un valore specifi co per l’area principale e l’area secondaria. Per questo è necessario eseguire un’inizializzazione su ogni nuova area secondaria. È permesso im- piegare il robot tagliaerba solo su un’area secon- daria. Se volete impiegare il robot tagliaerba su un’altra area secondaria, è assolutamente neces- sario cancellare il valore di qualità del limite per l’area secondaria ed eseguire un’inizializzazione.

5.9.4 Cancellare i valori

Dopo una pausa di inattività prolungata i valori di qualità del limite possono essersi modifi cati, e questo può causare errori nella stagione succes- siva. Si consiglia quindi di cancellare ogni anno all’inizio della stagione il valore di qualità del limite e defi nire un nuovo valore di riferimento. In questo modo può essere garantito un esercizio più sicuro e affi dabile del robot tagliaerba. Il robot tagliaerba deve trovarsi nello stato di bloc- cato. In questo caso il LED di bloccaggio (51) lam- peggia continuamente in rosso. Per bloccare il ro- bot tagliaerba premete il tasto di bloccaggio (62). Per cancellare i valori memorizzati per le aree corrispondenti, procedete nel modo seguente:

1. Valore di riferimento dell’area principale (A):

Premete contemporaneamente il tasto OK (63) e il tasto “10H” (60) per 3 secondi. Viene emesso un segnale acustico. Mettete il robot tagliaerba nella stazione di ricarica (19) e riavviatelo per eseguire una nuova inizializza- zione.

2. Valore di riferimento dell’area secondaria (B):

Premete contemporaneamente il tasto OK (63) e il tasto “8H” (60) per 3 secondi. Viene emesso un segnale acustico.

5.10 Accensione e verifi ca dell‘installazione

5.10.1 Verifi ca dell’installazione di cavo guida

e stazione di ricarica (Bild 6a) Non appena l‘indicatore LED (19a) della stazione di ricarica (19) è illuminato in verde, l‘area di taglio è pronta per il robot tagliaerba. Accertatevi prima che i ganci di fi ssaggio (23) del cavo guida (24) siano completamente inseriti nel terreno. Mettete il robot tagliaerba all‘interno del circuito guida a una distanza ravvicinata dietro la stazi- one di ricarica (19), per verifi care se possibile la distanza completa del cavo guida (24). Durante questa operazione il robot tagliaerba non dovreb- be ancora trovarsi sul cavo guida (24) e dovrebbe essere rivolto verso il cavo guida (24). Attivate (ON) l‘interruttore principale (7) (Fig. 8). Premete il tasto di STOP (3) e aprite la copertura del pannello di comando (13). Premete il tasto di bloccaggio (62), sbloccate il robot tagliaerba inserendo il PIN e confermandolo con il tasto “OK” (63) (si veda capitolo “Funzione di blocco/PIN”). Premete il tasto “HOME” (61). Chiudete poi la copertura del pannello di comando (13). Ora il robot tagliaerba cerca il cavo guida (24) per tro- vare la stazione di ricarica (19). Durante questa operazione il robot tagliaerba si sposta per prima cosa in avanti fi no a raggiungere il cavo guida (24). Eventualmente il robot tagliaerba può fer- marsi poco prima di esso per orientarsi di nuovo. A questo punto il robot tagliaerba segue il cavo guida (24) in senso antiorario. Fate attenzione che non ci siano oggetti sul cavo guida (24). La batteria del robot tagliaerba viene ora ricari- cata completamente. In caso di problemi durante l‘aggancio è possibile che la stazione di ricarica (19) debba essere riposizionata e riallineata fi no a quando l‘aggancio avviene senza diffi coltà. Con il tasto rosso di STOP (3) potete fermare il robot tagliaerba in qualsiasi momento. Dopo aver azionato il tasto di STOP (3), il robot tagliaerba vi- ene fermato e attende ulteriori istruzioni. Verifi cate anche i punti a una certa distanza dal circuito gui- da o le aree collegate da punti stretti. Ripetete la procedura descritta in precedenza e fate tornare il robot tagliaerba alla stazione di ricarica (19) con il tasto “HOME” (61).

5.10.2 Verifi ca dell’area di taglio (Fig. 6b)

Per verifi care i limiti dell’area di taglio percorrete il limite del prato e verifi cate se tutta l’area di taglio è defi nita da delimitazioni ovvero ostacoli. Ripetete questa procedura con tutte le aree che devono essere escluse, come ad es. aiuole, pis- cina, laghetto, e verifi cate che siano delimitate chiaramente in tutti i punti. In punti critici, dei quali non siete sicuri che il robot tagliaerba li possa riconoscere, consigliamo di eseguire una verifi ca. A questo fi ne mettete il robot tagliaerba a una distanza di 1 m dal punto da verifi care. Il robot tagliaerba dovrebbe essere rivolto verso il punto da verifi care. Verifi cate anche aree protette da un nastro magnetico (27). Poi avviate il robot tagliaer- ba sbloccato con il tasto “START A/B” (64). Il robot Anl_FREELEXO_CAM_SPK13.indb 110Anl_FREELEXO_CAM_SPK13.indb 110 01.12.2022 15:35:5101.12.2022 15:35:51I

tagliaerba si sposta prima in avanti e dovrebbe poi riconoscere il limite del prato o l’ostacolo. Potete interrompere la procedura in qualsiasi momento con il tasto STOP (3). Ripetete la procedura per tutti i punti di cui non siete sicuri.

5.10.3 Verifi ca della posizione della stazione

di ricarica (Fig. 6c) Verifi cate la posizione della stazione di ricarica (19), posizionando il robot tagliaerba dopo la cali- brazione in diversi punti della superfi cie erbosa e facendogli poi cercare la stazione di ricarica (19). A questo fi ne sbloccate il robot tagliaerba, preme- te il tasto “HOME” (61) e chiudete la copertura del pannello di comando (13). Potete interrompere la procedura in qualsiasi momento con il tasto STOP (3). Eventualmente adeguate l’area, la posa del cavo guida (24) e la posizione della stazione di ricarica (19).

5.11 Fissaggio della stazione di ricarica

Una volta garantito il corretto funzionamento del robot tagliaerba e trovata una posizione adeguata per la stazione di ricarica (19), la stazione di rica- rica (19) deve essere fi ssata con le viti di fi ssaggio (21). Avvitate le viti di fi ssaggio (21) completa- mente nel terreno con la chiave esagonale (22) (Fig. 7).

5.12 Indicazione di carica della batteria

Premete l’interruttore per l’indicazione di carica della batteria. L‘indicazione di carica della batteria segnala lo stato di carica per mezzo di 3 LED (Fig. 12b). Tutti e 3 i LED sono illuminati: La batteria è completamente carica. 1 LED o 2 LED sono illuminati: La batteria dispone di una suffi ciente carica resi- dua. 1 LED lampeggia: La batteria è scarica, ricaricatela. Tutti i LED lampeggiano: La temperatura della batteria è scesa al di sotto del valore minimo. Togliete la batteria dall‘apparecchio e lasciatela un giorno a tempe- ratura ambiente. Se l‘errore si presenta di nuovo, la batteria si è scaricata completamente ed è difettosa. Togliete la batteria dall‘apparecchio. Una batteria difettosa non deve più venire usata ovve- ro ricaricata. Attenzione! Se utilizzate una batteria Multi-Ah (ad es. 4-6 Ah) impostate sempre la capacità maggiore. Non è necessario utilizzare la capacità minore della batteria del robot tagliaerba per aumentare la sua durata utile dato che si scarica e ricarica con soll- ecitazioni ridotte.

5.13 Ricarica della batteria con il caricabat-

terie In esercizio normale la batteria (A) del robot tagli- aerba viene caricata tramite la stazione di ricarica (19). Per l‘utilizzo indipendente della batteria (A) della serie Power X Change, questa può essere caricata con un caricabatterie Power X Charger esterno. Attenzione! – A seconda della variante del modello è possibile che il caricabatterie (B) non sia compreso tra gli elementi forniti con il ro- bot tagliaerba.

1. Controllate che la tensione di rete indicata

sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimen- tazione del caricabatterie (B) nella presa di corrente. Il LED verde inizia a lampeggiare.

2. Inserite la batteria (A) sul caricabatterie (B)

tabella con i signifi cati degli indicatori LED sul caricabatterie. Durante la ricarica la batteria si può riscaldare un po‘. Ma ciò è del tutto normale. Se la ricarica della batteria non fosse possibile, verifi cate

che sia presente tensione di rete sulla presa di corrente

che ci sia un perfetto contatto dei contatti di ricarica; Se continuasse a non essere possibile ricaricare la batteria, inviate

e la batteria al nostro servizio di assistenza clienti. Per un invio corretto contattate il nostro ser- vizio di assistenza clienti o il punto vendita dove avete acquistato l’apparecchio. Nel caso di invio o smaltimento di batterie ovvero di apparecchi a batteria metteteli in sacchetti di plastica separati per evitare cor- tocircuiti e incendi! Anl_FREELEXO_CAM_SPK13.indb 111Anl_FREELEXO_CAM_SPK13.indb 111 01.12.2022 15:35:5201.12.2022 15:35:52I

Per ottenere una lunga durata della batteria si deve provvedere alla sua puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell‘apparecchio. Non permettete mai che la batteria si scarichi completamente. In questo caso la batteria infatti subisce danni!

6.1 Interruttore principale

Il robot tagliaerba è dotato di un interruttore princi- pale (7). Con l‘interruttore principale (7) accende- te (ON) e spegnete (OFF) il robot tagliaerba (Fig. 8). Dopo l‘accensione del robot tagliaerba, questo viene bloccato con il PIN.

6.2 Pannello di comando

Tramite il pannello di comando (2) potete eseguire le impostazioni del robot tagliaerba. L’indicatore LED integrato fornisce informazioni sullo stato del robot tagliaerba. Informatevi bene sul comando e sulle opzioni disponibili. Spiegazione dei LED del pannello di coman- do (Fig. 9a)

50. LED di tempo: indicazione del tempo di taglio

51. LED di bloccaggio: indicazione del blocco dei

52. LED di stato: indicazione dello stato del robot

tagliaerba e dell’area di taglio

53. LED del sensore di pioggia: indicazione di un

intervento del sensore di pioggia

54. LED GNSS: indicazione dello stato del segna-

55. LED della batteria: indicazione dello stato di

carica della batteria

56. LED del cavo guida: indicazione della qualità

del limite e se è presente un errore del cavo guida

57. LED di allarme: indicazione di errori

Per lo schema degli indicatori di stato si veda alla fi ne di queste istruzioni nel capitolo “Indicazioni del robot tagliaerba ed eliminazione degli errori”. Spiegazione delle opzioni dei tasti del pan- nello di comando (Fig. 9b)

60. Tasti per impostare il tempo di taglio e immet-

62. Tasto di bloccaggio

6.3 Regolazione dell‘altezza di taglio

Attenzione! La regolazione dell‘altezza di taglio deve essere eseguita solamente a robot tagliaer- ba spento. A tale fi ne premete il tasto di STOP (3). Il robot tagliaerba consente di adeguare in conti- nuo l‘altezza di taglio con l‘apposita regolazione (4) tra 20 e 60 mm e di controllarla sulla scala. Se il manto erboso è alto più di 60 mm deve essere accorciato ad almeno 60 mm per non sovraccaricare troppo l‘apparecchio e diminuire l‘effi cienza di funzionamento. Utilizzate a tale sco- po un convenzionale tagliaerba o un tagliabordi. Al termine dell‘installazione l‘altezza di taglio può essere adeguata con l‘apposita regolazione (4). Iniziate sempre con un‘altezza di taglio più alta e riducetela poco per volta fi no all‘altezza deside- rata.

6.4 Funzione di blocco / PIN

La funzione di blocco evita un impiego non au- torizzato del robot tagliaerba senza un codice valido. A tale scopo dovete immettere un codice di sicurezza personale di quattro cifre. Sbloccaggio - Prima di mettere in esercizio il robot tagliaer- ba dovete immettere il PIN corretto (PIN stan- dard: „1-2-3-4“). Per farlo aprite la copertura del pannello di comando (13) e premete il tas- to di bloccaggio (62). Immettete poi le cifre del PIN lentamente una dopo l‘altra e confermate l‘immissione con il tasto „OK“ (63). Le funzioni di comando vengono sbloccate e il LED di bloccaggio (51) si illumina in verde. - Se immettete un PIN errato, il LED di bloccag- gio (51) lampeggia in rosso. Premete il tasto di bloccaggio (62) e immettete di nuovo il PIN. Bloccaggio Se desiderate bloccare il pannello di comando (2) premete il tasto di bloccaggio (62). Il LED di bloccaggio (51) lampeggia ora continuamente in rosso. PIN standard: Nuovo PIN: 1 2 3 4 _ _ _ _ Cambiare PIN Per cambiare il PIN procedete nel modo seguen- te:

1. Sbloccate il pannello di comando (2).

2. Premete contemporaneamente il tasto “OK”

(63) e il tasto “4H” (60) per 3 secondi. Viene emesso un segnale acustico.

3. Immettete il nuovo PIN (di quattro cifre). Pre-

mete il tasto “OK” (63).

4. Ripetete l‘operazione 3 per confermare il nuo-

5. Attenzione! Prendete nota del nuovo PIN!

Richiesta del PIN in caso di perdita Tenete pronti la ricevuta e il numero di serie del robot tagliaerba. Vi servono per ricevere il PIN!

1. Collegate una penna USB vuota alla porta

USB (14) come indicato nella fi gura (Fig. 11).

2. Inserite l‘interruttore principale (7) (ON).

3. Il robot tagliaerba memorizza automatica-

mente il PUK sulla penna USB ed emette un segnale acustico al termine dell’operazione.

4. Estraete la penna USB. Trasferite i dati della

penna USB in un computer. Il robot tagliae- rba ha creato un fi le di testo (*.txt). Questo fi le contiene un PUK, un codice personale. Contattate il servizio clienti per ricevere il vos- tro PIN.

6.5 Impostazioni del robot tagliaerba

Impostazione del tempo di taglio Il robot tagliaerba è dotato di un’unità telecamera (15) che funziona solo con la luce diurna. Non appena inizia il crepuscolo l’unità telecamera (15) del robot tagliaerba non può più distinguere chia- ramente prato e limiti del prato. Per questo il robot tagliaerba torna automaticamente alla stazione di ricarica (19) quando inizia il crepuscolo. Può es- sere possibile che non venga raggiunta la durata di funzionamento impostata. Ciò vale anche se l’ora di avvio impostata cade nel crepuscolo ovvero quando è buio. Il robot tagliaerba esce dalla stazione di ricarica (19) ma torna poi subito alla stazione di ricarica (19) seguendo il cavo guida (24). Ciò signifi ca che il robot tagliaerba quel giorno non lavora.

1. Sbloccate il pannello di comando (2).

2. Selezionate il tempo di taglio desidera-

to premendo il tasto corrispondente per l‘impostazione (60):

2.1 Premendo brevemente il relativo tasto (60), il

robot tagliaerba entra in funzione ogni giorno. L‘impostazione viene indicata con un illumina- zione costante dei LED di tempo selezionati.

2.2 Premendo a lungo (6 secondi) il relativo tasto

(60), il robot tagliaerba entra in funzione ogni due giorni. L‘impostazione viene indicata con un lampeggiamento dei LED di tempo selezi- onati.

3. L‘impostazione viene indicata con il relativo

4. Confermate l‘impostazione premendo la tasto

“OK” (63). La durata originaria dell’intervallo di taglio impo- stato si modifi ca in modo corrispondente. L’ora di avvio originaria non si modifi ca, ma la durata viene adeguata al numero di ore indicato. Per impostare il tempo di taglio si consigliano come regola generale 8 ore al giorno per una superfi cie di 400 m². Il tempo di lavoro selezionato deve essere adeguato in base alle dimensioni e alla complessità del giardino. Resettare l‘ora di avvio giornaliera Per resettare l‘ora di avvio giornaliera premete contemporaneamente il tasto “OK” (63) e il tasto “6H” (60) per 3 secondi. Il reset viene confermato da 5 segnali acustici. Riavviate poi il robot taglia- erba con il tasto “START A/B” (64). L‘orario a cui è stata eff ettuata la modifi ca è adesso l‘ora di avvio giornaliera. Il numero di ore indicato è tempo di lavoro quotidiano. Procedura di avvio

1. Sbloccate il pannello di comando (2).

2. Con il tasto “START A/B” (64) potete selezio-

nare l’area in cui deve lavorare il robot tagliae- rba. Per informazioni più dettagliate sulle due aree si veda il capitolo “Messa in esercizio” al punto “Area di taglio”.

2.1 Premendo a lungo il tasto “START A/B” (64)

il robot tagliaerba lavora nell’area principale (A). In questo caso il LED di stato (52) rimane illuminato in verde.

2.2 Premendo a lungo il tasto “START A/B” (64) il

tagliaerba lavora nell’area secondaria (B). In questo caso il LED di stato (52) lampeggia in verde.

3. Chiudete la copertura del pannello di coman-

do (13). Ora il robot tagliaerba funziona in base all’impostazione del tempo di taglio. Durante il tempo di lavoro, il livello di carica della batteria vi- ene monitorato e visualizzato tramite il LED della batteria (55). Non appena il livello di carica della batteria scende al 30%, il robot tagliaerba torna automaticamente alla stazione di ricarica (19). Avvertenza: per l’esercizio del robot tagli- aerba è necessario un valore di qualità di riferimento. Questo viene defi nito nel modo descritto nel capitolo “Limiti del giardino – Anl_FREELEXO_CAM_SPK13.indb 113Anl_FREELEXO_CAM_SPK13.indb 113 01.12.2022 15:35:5301.12.2022 15:35:53I

Valore di qualità del limite”, per questo il ro- bot tagliaerba inizia a funzionare con gruppo di taglio disattivato. Una volta defi nito il valo- re il robot tagliaerba inizia a lavorare secondo l’impostazione del tempo di taglio impostata. Interruzione dell’operazione di taglio

1. Premete il tasto di STOP (3) per arrestare su-

bito il robot tagliaerba.

2. Aprite completamente la copertura del pan-

nello di comando (13).

3. Sbloccate il pannello di comando (2).

4. Premete poi il tasto “HOME” (61) per far tor-

nare il robot tagliaerba alla stazione di ricarica (19).

5. Chiudete la copertura del pannello protettivo

6. Ora il robot tagliaerba cerca il cavo guida (24)

per trovare la stazione di ricarica (19). Durante questa operazione si sposta per prima cosa in avanti di alcuni metri e si ferma per orientarsi di nuovo. Ciò si ripete fi no a quando il robot tagliaerba ha raggiunto il cavo guida (24). A questo punto il robot tagliaerba segue il cavo guida (24) in senso antiorario. Fate attenzi- one che non ci siano oggetti sul cavo guida (24). Stato di STOP: Premendo il tasto STOP (3) il robot tagliaerba si trova in uno stato di STOP indicato dai LED di tempo che lampeggiano uno dopo l‘altro (50). Il robot interrompe l’esercizio tagliaerba fi no a quan- do viene ripreso. Si può porre fi ne allo stato di STOP nel modo seguente:

Sbloccate il robot tagliaerba e premete il tasto “START A/B” (64) per far tagliare il prato al robot tagliaerba. Chiudete la copertura del display (25).

Sbloccate il robot tagliaerba e premete il tasto “HOME” (61) per rimandare il robot tagliaerba alla stazione di ricarica. Chiudete la copertura del display (25).

Sbloccate il robot tagliaerba e chiudete la copertura del display (25) entro 5 secondi.

Sbloccate il robot tagliaerba e premete il tasto di bloccaggio (62).

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di ogni lavoro di pulizia e manuten- zione deve essere scollegata la tensione dell‘apparecchio; per farlo staccate la spina dalla presa elettrica e spegnete (OFF) l‘apparecchio con l‘interruttore principale (7) (Fig. 8). Togliete in- oltre la batteria (A) dal robot tagliaerba (Fig. 3b). Attenzione! Mettetevi guanti da lavoro!

Tenete il più possibile liberi da polvere e sporco i dispositivi di protezione, le fessure di aerazione e la carcassa del motore. Passate un panno pulito sull‘apparecchio o pulitelo con un getto di aria compressa a bassa pres- sione.

Il robot tagliaerba non deve essere pulito sotto l‘acqua corrente, in particolare non con getto ad alta pressione.

Pulite l‘apparecchio regolarmente con un panno umido e un po‘ di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in plastica dell‘apparecchio. Fate attenzione che non possa penetrare acqua all‘interno dell‘apparecchio.

Per quanto possibile pulite il robot tagliaerba con una spazzola o uno straccio.

Controllate la mobilità delle lame (10) e del disco portalame (11).

Per la pulizia dei contatti di ricarica del robot tagliaerba (1) e della stazione di ricarica (19) utilizzate detergente per metallo o un foglio abrasivo a grana molto fine. Puliteli per assi- curare un‘operazione di ricarica efficiente.

Verificate regolarmente che la lente dell’unità telecamera (15) non sia sporca e pulitela. La lente può sporcarsi in particolare se piove. Non utilizzate a tal fine detergenti aggressivi o solventi.

Le lame (10) e le relative viti di fissaggio usu- rate o danneggiate devono essere sempre sostituite in set.

Sostituite le parti usurate o danneggiate.

Per una lunga durata, tutte le parti avvitate, le ruote e gli assi devono venire puliti ed infine oliati.

efficiente, ma contribuisce anche a tagliare il prato in modo più semplice e accurato.

Le lame (10) sono le parti più esposte all‘usura. Controllate regolarmente le con- dizioni e il fissaggio delle lame (10). Se si dovessero notare delle vibrazioni eccessive del robot tagliaerba, può significare che le lame (10) siano danneggiate ovvero che sia- no state deformate da colpi. Se le lame (10) sono usurate o danneggiate, devono essere sostituite immediatamente.

Controllate regolarmente il risultato di taglio del prato. Se le lame non sono affilate gli steli d‘erba non vengono tagliati in modo preciso. La superficie del manto erboso può seccarsi leggermente e ingiallirsi. Cambiate perciò regolarmente le lame per avere sempre un taglio preciso e dritto.

Controllate regolarmente che il lato inferiore del robot tagliaerba non sia sporco. Pulite regolarmente il robot tagliaerba. Pulitelo im- mediatamente se è molto sporco.

Nella prime settimane dopo la messa in eser- cizio e dopo tagli con un tagliaerba convenzi- onale, il robot tagliaerba può sporcarsi molto rapidamente. Controllate quindi più spesso il lato inferiore del robot tagliaerba in questo periodo di tempo.

Accorciate il prato solo un po‘ alla volta per evitare notevoli quantità di sporco.

All‘interno dell‘apparecchio non si trovano altre parti che richiedano manutenzione.

7.2.1 Sostituzione delle lame

Usate solamente lame originali, perché altrimenti non sono garantiti il funzionamento e la sicurezza. Il robot tagliaerba è dotato di tre lame (10) monta- te su un disco portalame (11). Queste lame (10) hanno una durata utile che arriva a 3 mesi (se non entrano in collisione con ostacoli). Sostituite tutte e tre le lame (10) contemporaneamente per non pregiudicare il funzionamento e l‘equilibrio dell‘apparecchio. Per sostituire le lame (10) procedete nel modo se- guente (Fig. 10) - Attenzione! - Portate guanti:

1. Bloccate la rotazione del disco portalame

(11) con un cacciavite. A tale scopo inserite il cacciavite attraverso gli appositi fori nel disco portalame (11) e nel pettine di protezione.

2. Allentate le viti di fi ssaggio.

3. Togliete le lame (10) e sostituitele con quelle

nuove. Sostituite tutte e tre le lame (10) semp- re in set.

4. Quindi serrate di nuovo saldamente la vite di

fi ssaggio. Accertatevi che le nuove lame (10) ruotino liberamente. Eseguite regolarmente un controllo generale del robot tagliaerba e togliete tutti i depositi e le in- crostazioni. All‘inizio di ogni stagione controllate assolutamente lo stato delle lame (10). Per le riparazioni rivolgetevi al nostro centro assistenza clienti. Usate solamente ricambi originali.

7.2.2 Update del software

Se desiderate aggiornare il software, copiate il nuovo software su una penna USB vuota (format- tate eventualmente prima la penna USB). Accer- tatevi che la batteria sia completamente carica prima di eseguire le operazioni successive.

1. Mettete il robot tagliaerba acceso nell‘aera

di taglio. Il robot tagliaerba non deve trovarsi nella stazione di ricarica (19) durante l‘update del software.

2. Collegate una penna USB alla porta USB

come indicato nella fi gura (Fig. 11).

3.1 Il robot tagliaerba installa ora i due fi le uno

dopo l’altro. In alternativa può essere eseguito un update dei singoli fi le. A questo fi ne speg- nete (OFF) per prima cosa il robot tagliaerba con l’interruttore principale.

3.2 Update del sistema (esempio di denominazio-

ne del fi le: CMK_3100.1.2.3.4.bin): Premete il tasto “4H” dell’impostazione del tempo di taglio (60) e contemporaneamente accendete (ON) il ro- bot tagliaerba con l’interruttore principale (7).

3.3 Update della telecamera (esempio di denomi-

nazione del fi le: Camera_1.2.3.4.bin): Premete il tasto “10H” dell’impostazione del tempo di taglio (60) e contemporaneamente accendete (ON) il ro- bot tagliaerba con l’interruttore principale (7).

4. Durante l’operazione di update i due LED di

tempo lampeggiano (50).

5. Una volta conclusa l’operazione, il robot tag-

liaerba emette un segnale acustico continuo. Se l’operazione è riuscita, i 4 LED di tempo (50) rimangono illuminati. Se l’operazione non è riuscita, i 4 LED di tempo (50) si spengono e dovete ripetere l’update del software.

6. Scollegate la penna USB e riavviate il robot

7.2.3 Riparazione del cavo guida

Per prima cosa scollegate la stazione di ricarica (19) dall’alimentazione di corrente. Se in un qual- siasi punto dovesse venire tranciato il cavo guida (24), utilizzate per la riparazione i connettori per cavi (25) forniti. A tale scopo inserite le due estre- mità del cavo guida (24) tranciato nel connettore per cavi (25) e comprimetele con una pinza. Col- legate la spina alla presa di corrente. Controllate poi il funzionamento tramite la spia LED (19a) della stazione di ricarica (19).

7.3 Ordinazione dei pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è ne- cessario indicare quanto segue:

Numero di articolo dell‘apparecchio

Numero di identificazione dell‘apparecchio

Numero del pezzo di ricambio richiesto Per i prezzi e le informazioni attuali si veda www. Einhell-Service.com N. art. delle lame di ricambio: 34.140.20

Caricate completamente la batteria (A) prima di riporla per l‘inverno e spegnete (OFF) il robot tagliaerba con l‘interruttore principale (7). Toglie- te la batteria (A) dall‘apparecchio. Scollegate l‘alimentatore (20) dall‘alimentazione di corrente e dalla stazione di ricarica (19). Il cavo guida (24) può essere lasciato all‘aperto durante l‘inverno. Accertatevi tuttavia che gli at- tacchi siano protetti dalla corrosione. A tale fi ne scollegate gli attacchi del cavo guida (24) dalla stazione di ricarica (19). Conservate l‘apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5°C e i 30°C. Conservate l‘apparecchio nella confezione originale.

Spegnete (OFF) l‘apparecchio con l‘interruttore principale (7) (Fig. 8).

Se presenti, applicate i dispositivi di sicurezza per il trasporto.

Proteggete l‘apparecchio da danni e forti vibrazioni che si presentano in particolare in caso di trasporto in veicoli.

Assicurate l‘apparecchio in modo che non scivoli e non si ribalti.

Trasportate il robot tagliaerba per la maniglia di trasporto (6) con il disco portalame (11) orientato in direzione opposta al vostro corpo.

10. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere riutilizzato o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va consegnato a un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informa- zioni all‘amministrazione comunale. Anl_FREELEXO_CAM_SPK13.indb 116Anl_FREELEXO_CAM_SPK13.indb 116 01.12.2022 15:35:5401.12.2022 15:35:54I

11. Indicazioni della stazione di ricarica ed eliminazione degli errori

Indicatore LED (19a) Descrizione Soluzione OFF - Manca l'alimentazione di cor- rente - Verifi cate l'alimentazione di corrente È illuminato in verde - Pronto per tagliare - Batteria completamente cari-

- Cavo guida (24) collegato Lampeggia in verde - Cavo guida (24) tranciato - Controllate se il cavo guida (24) è rotto È illuminato in rosso - La batteria viene caricata - Attendete che la batteria sia completa- mente ricaricata.

12. Indicazioni del robot tagliaerba ed eliminazione degli errori

LED del sensore di pioggia (53): Descrizione / possibile causa Soluzione Lampeggia in giallo - Il sensore di pioggia (5) è intervenuto. - Attendete che il robot tagliaerba sia asci- utto. - Una descrizione dettagliata del sensore è riportata al capitolo 5.2. LED GNSS (54) Descrizione / possibile causa Soluzione Lampeggia in verde - Il robot tagliaerba cerca un collegamento GNSS e calib- ra la posizione della stazione di ricarica (19). - Segnale GNSS non preciso - Attendete che la calibrazione sia termina- ta. - Se il LED GNSS (54) lampeggia in modo continuo, il segnale ricevuto è troppo debole (schermatura a causa di edifi cio/ albero) e la posizione della stazione di ricarica (19) dovrebbe essere adeguata. È illuminato in verde - Il robot tagliaerba ha calibra- to la posizione della stazione di ricarica (19) con il GNSS. - Segnale GNSS preciso - Robot tagliaerba pronto. Lampeggia in giallo - Manca segnale GNSS - Fate attenzione che il robot tagliaerba si trovi all’aperto e che il segnale GNSS non sia schermato. È illuminato in giallo - Il robot tagliaerba è troppo lontano dalla stazione di rica- rica (19). - Portate il robot tagliaerba nell’area di taglio vicina alla stazione di ricarica (19). Disattivate (OFF) e riattivate (ON) l'interruttore principale (7) per riavviare il robot tagliaerba. Anl_FREELEXO_CAM_SPK13.indb 117Anl_FREELEXO_CAM_SPK13.indb 117 01.12.2022 15:35:5501.12.2022 15:35:55I

LED GNSS (54) Descrizione / possibile causa Soluzione È illuminato in rosso - Errore hardware del modulo GNSS - Rivolgetevi al servizio clienti. LED della batteria (55) Descrizione / possibile causa Soluzione È illuminato in verde - Batteria completamente cari-

- Robot tagliaerba pronto È illuminato in rosso - Stato di carica della batteria basso - Il robot tagliaerba si sposta alla stazione di ricarica (19) per ricaricare la batteria. Lampeggia in verde - La batteria viene caricata - Il robot tagliaerba si trova nella stazione di ricarica (19) e viene caricato. Lampeggia in rosso Errore batteria: - Nel robot tagliaerba si è veri- fi cato un errore di batteria - Non è possibile ricaricare la batteria - La batteria ha raggiunto la fi ne della durata utile - Accertatevi che la batteria sia stata mon- tata correttamente. - Controllate se l’interruttore principale (7) è attivato (ON) mentre il robot tagliaerba si trova nella stazione di ricarica (19). - Controllate la posizione della stazione di ricarica (19). Sostituite se necessario la batteria. È illuminato in giallo Errore di sovratemperatura: - Temperatura eccessiva/ insuffi ciente della batteria ovvero sovratemperatura dell'unità di comando - Se la temperatura della bat- teria supera i 65 °C il robot tagliaerba torna alla stazione di ricarica (19). - Con una temperatura della batteria superiore a 45 °C o inferiore a 0 °C l'operazione di ricarica viene fermata e il robot tagliaerba attende nella stazione di ricarica (19). - Impostate il tempo di lavoro in estate alle prime ore del mattino ed evitate che il robot tagliaerba lavori durante le ore calde della giornata. - Una volta che la temperatura della batte- ria ovvero dell'unità di controllo torna nel range consentito, il robot tagliaerba torna automaticamente all'esercizio programm- ato. Anl_FREELEXO_CAM_SPK13.indb 118Anl_FREELEXO_CAM_SPK13.indb 118 01.12.2022 15:35:5501.12.2022 15:35:55I

LED del cavo gui- da (56) Descrizione / possibile causa Soluzione È illuminato in verde Il robot tagliaerba si trova nella stazione di ricarica (19) o nelle vicinanze del circuito guida e la diff erenza dal valore di qualità di riferimento è ridotta. - Robot tagliaerba pronto. Lampeggia in giallo Il robot tagliaerba si trova nel- la stazione di ricarica (19) o all'interno del circuito guida e la diff erenza dal valore di qualità di riferimento è aumentata. Robot tagliaerba pronto. Eventualmente ve- rifi cate i limiti dell’area di taglio perché pot- rebbero peggiorare ancora. In questo caso il robot tagliaerba non può più lavorare Lampeggia in rosso Il robot tagliaerba si trova nel- la stazione di ricarica (19) o all'interno del circuito guida e la diff erenza dal valore di qualità di riferimento è eccessiva. Il robot tagliaerba rimane nella stazione di ricarica (19). Verifi cate i limiti dell’area di taglio. Poi can- cellate il valore di riferimento ed eseguite una nuova inizializzazione del valore di qua- lità del limite. È illuminato in rosso Errore telecamera: Il robot tagliaerba non riceve segnali dall’unità telecamera. Disattivate (OFF) e riattivate (ON) l'interruttore principale (7) per riavviare il robot tagliaerba. OFF - Il cavo guida (24) è stato danneggiato. - L’alimentazione di corrente della stazione di ricarica (19) è stata interrotta. - Il robot tagliaerba si trova al di fuori del circuito guida. Controllate se la spia LED (19a) della stazio- ne di ricarica (19) è illuminata in verde. - Accertatevi che il cavo guida (24) sia posato correttamente e al centro sotto la stazione di ricarica (19). - Controllate la posizione della stazione di ricarica (19). Anl_FREELEXO_CAM_SPK13.indb 119Anl_FREELEXO_CAM_SPK13.indb 119 01.12.2022 15:35:5601.12.2022 15:35:56I

LED di allarme (57) Descrizione / possibile causa Soluzione È illuminato in giallo Tagliaerba sollevato: - Sensore di sollevamento intervenuto per 10 secondi consecutivi Tagliaerba bloccato: - Sensore ostacoli attivato più volte in un minuto - Sensore ostacoli continua- mente attivo per 10 secondi - Sensore ostacoli attivato tre volte durante il ritorno alla stazione di ricarica (19) Troppo vicino a stazione: - Il robot tagliaerba è stato fat- to tornare troppo vicino alla stazione di ricarica (19) Caduto: - Il tagliaerba è stato ribaltato in modo continuo per 10 se- condi - Il robot tagliaerba è rimasto inclinato in una direzione per diverso tempo Premete il tasto di STOP (3) per aprire la copertura del pannello di comando (13). Riavviate l’operazione di taglio tramite il pan- nello di comando (2): - Se questo errore si verifi ca con frequenza, controllate se l‘area di taglio presenta ost- acoli con un‘altezza superiore a 10 cm e rimuoveteli oppure separateli dall’aera di taglio. Premete il tasto di STOP (3) per aprire la copertura del pannello di comando (13). Riavviate l’operazione di taglio tramite il pan- nello di comando (2): - Controllate se il robot tagliaerba è blocca- to da un ostacolo o incastrato tra alberi, cespugli ecc. Eliminate l‘ostacolo o esclu- dete questa zona. - Se questo errore ricorre con frequenza, verifi cate l‘aera di taglio. Fate particolare attenzione ad angoli stretti, strettoie, re- cinzioni, pietre ecc. - Controllate se l‘erba è troppo alta e il robot tagliaerba si blocca. In questo caso tagliate l‘erba sotto i 60 mm. Premete il tasto di STOP (3) per aprire la copertura del pannello di comando (13). Riavviate l’operazione di taglio tramite il pan- nello di comando (2): - Il robot tagliaerba dovrebbe essere fatto tornare alla stazione di ricarica (19) con una distanza minima di 2 m. Premete il tasto di STOP (3) per aprire la copertura del pannello di comando (13). Riavviate l’operazione di taglio tramite il pan- nello di comando (2): - Mettete il robot tagliaerba su una superfi - cie piana e riavviatelo. - Se il robot tagliaerba si è ribaltato a causa di un pendio ripido nell‘aera di taglio, deli- mitate quest’area per evitare forti penden- ze. Anl_FREELEXO_CAM_SPK13.indb 120Anl_FREELEXO_CAM_SPK13.indb 120 01.12.2022 15:35:5601.12.2022 15:35:56I

LED di allarme (57) Descrizione / possibile causa Soluzione È illuminato in giallo Errore ruote: - Le ruote posteriori (8) vengo- no sollevate da un ostacolo - Le ruote posteriori (8) posso- no girare a vuoto in caso di superfi ci irregolari Errore tasto di STOP: La copertura del pannello di co- mando (13) è aperta e un tasto del pannello di comando (2) è stato premuto ma il tasto di STOP (3) non è stato azionato Fuori: Il robot tagliaerba non riconos- ce una superfi cie erbosa o un limite del prato e si trova quindi fuori dall’area di taglio. Premete il tasto di STOP (3) per aprire la copertura del pannello di comando (13). Riavviate l’operazione di taglio tramite il pan- nello di comando (2): - Mettete il robot tagliaerba su una superfi - cie piana e riavviatelo Premete il tasto di STOP (3) per aprire la copertura del pannello di comando (13). Riavviate l’operazione di taglio tramite il pan- nello di comando (2): - Controllate che la copertura del pannello di comando (13) possa essere aperta e chiusa senza problemi con il tasto di STOP (3). - Controllate il funzionamento del tasto di STOP (3). Premete il tasto di STOP (3) per aprire la copertura del pannello di comando (13). Riavviate l’operazione di taglio tramite il pan- nello di comando (2): - Assicuratevi che il robot tagliaerba sia nel- la zona di taglio. È illuminato in rosso Errore sensore: - Il robot tagliaerba si è fer- mato a causa di un errore sensore Errore motore / sovracorren- te motore: - Robot tagliaerba fermo a causa di sovracorrente nel motore o di un errore del mo- tore Guasto: - Il robot tagliaerba si è ferma- to a causa di un guasto Disattivate (OFF) e riattivate (ON) l'interruttore principale (7) per riavviare il robot tagliaerba. Disattivate (OFF) e riattivate (ON) l'interruttore principale (7) per riavviare il robot tagliaerba. - Controllate l'altezza dell'erba nella zona di taglio e tagliate se necessario l'erba a meno di 60 mm con un tagliaerba conven- zionale. - Aumentate l'altezza di taglio. Iniziate sempre con un'altezza di taglio più alta e riducetela poco per volta fi no all'altezza desiderata. - Controllate se il disco portalame (11) e le ruote sono sporchi e pulite attentamente queste parti. - Controllate che le ruote posteriori e il disco portalame (11) non siano bloccati. Se non è possibile rimuovere i blocchi rivolgetevi al servizio assistenza clienti responsabile. Disattivate (OFF) e riattivate (ON) l'interruttore principale (7) per riavviare il robot tagliaerba. Anl_FREELEXO_CAM_SPK13.indb 121Anl_FREELEXO_CAM_SPK13.indb 121 01.12.2022 15:35:5701.12.2022 15:35:57I

LED di allarme (57) Descrizione / possibile causa Soluzione Lampeggia in rosso Errore sensore nastro mag- netico: Il robot tagliaerba non riceve segnali dal sensore nastro ma- gnetico. Disattivate (OFF) e riattivate (ON) l'interruttore principale (7) per riavviare il robot tagliaerba. Ricerca degli errori Errore Possibile causa Eliminazione Il robot tagliaerba è fermo nella zona di taglio. Non è possi- bile inserire il robot tagliaerba. - Tensione della batteria insuf- fi ciente - Errore nel circuito elettrico o nei componenti elettronici - Riportate il robot tagliaerba alla stazione di ricarica (19) per caricarlo. - Inserite (ON) l'interruttore principale (7). - Rivolgetevi al servizio clienti. - Verifi cate la posizione della stazione di ricarica (19) e la distanza massima dalla stazione di ricarica (19) - Utilizzate una batteria con una capacità maggiore. - Attenzione: se utilizzate una batteria Multi- Ah (ad es. 4-6 Ah) impostate la capacità maggiore. Non è necessario utilizzare la capacità minore della batteria del robot tagliaerba per aumentare la sua durata utile dato che si scarica e ricarica con soll- ecitazioni ridotte. Il robot tagliaerba non riesce ad entra- re nella stazione di ricarica. - Stazione di ricarica (19) non installata correttamente. - Accertatevi che la l'indicatore LED (19a) della stazione di ricarica (19) sia illumina- to in verde. - Accertatevi che i cavi guida (24) siano col- legati alla stazione di ricarica (19) e che il cavo guida (24) anteriore sia posato al centro sotto la stazione di ricarica (19). - Assicuratevi che la stazione di ricarica (19) sia posizionata correttamente. Il robot tagliaerba fa molto rumore. - Lame (10) danneggiate - Alle lame (10) rimangono attaccati corpi estranei - Robot tagliaerba avviato troppo vicino agli ostacoli - Azionamento delle lame o motore di azionamento dan- neggiati - Altre parti del robot tagliaer- ba danneggiate - Sostituite le lame (10). Le 3 lame (10) devono essere sostituite contemporanea- mente. - L'effi cienza di funzionamento del robot ta- gliaerba dipende dall'affi latura delle lame (10). Mantenete pertanto le lame (10) in buone condizioni. - Spegnete il robot tagliaerba in modo si- curo e portate guanti di lavoro durante la pulizia delle lame (10) per evitare lesioni da taglio. - Fate riparare o sostituire il motore dal ser- vizio clienti. Anl_FREELEXO_CAM_SPK13.indb 122Anl_FREELEXO_CAM_SPK13.indb 122 01.12.2022 15:35:5701.12.2022 15:35:57I

Ricerca degli errori Errore Possibile causa Eliminazione Il robot tagliaerba ri- mane nella stazione di ricarica. Il robot tagliaerba ritorna sempre alla stazio- ne di ricarica. - Tempo di lavoro non impos- tato correttamente - Il livello di carica della batte- ria è troppo basso e scende al di sotto di 30%. - Il sensore di pioggia è inter- venuto. - Il robot tagliaerba è surriscal- dato. - Inizia il crepuscolo e per questo motivo l’unità teleca- mera potrebbe non funziona- re più correttamente. - Controllate le impostazioni del tempo di lavoro. - Il robot tagliaerba inizia e termina il lavoro a seconda del periodo di tempo imposta- to. Al di fuori di questo periodo di tempo il robot tagliaerba rimane nella stazione di ricarica (19). Il robot tagliaerba non riesce a trovare la stazione di ricari- ca (19) - La stazione di ricarica (19) si trova in una posizione in cui riceve solo un segnale GNSS debole - Ostacoli nelle immediate vicinanze del percorso del cavo guida impediscono il raggiungimento del percorso. - Adeguate la posizione della stazione di ricarica (19) e cancellate la mappatura come descritto nelle istruzioni per l’uso. - Adeguate la forma del percorso del cavo guida / ampliate il percorso del cavo gui- da. ATTENZIONE! Un cavo guida tagliato e danni conseguenti non sono coperti dalla garanzia! Ricerca degli errori nastro magnetico (27) Errore Possibile causa Eliminazione Il robot tagliaerba non riconosce il nastro magnetico (27) e lo oltrepassa. - Il nastro magnetico (27) è interrato troppo in profondità. - Il nastro magnetico (27) non funziona correttamente per- ché la temperatura esterna è eccessiva. - Posate il nastro magnetico (27) sul terreno o nel terreno a una profondità di ca. 5 cm. - Attendete fi no a che la temperatura è scesa. Evitate di far funzionare il robot tagliaerba nelle ore calde del giorno. Il robot tagliaerba si ferma ovvero si muove in modo incontrollato nella vicinanze dell’area delimitata. - Il nastro magnetico (27) è posato troppo vicino al cavo guida (24). La distanza tra due zone indipendenti deli- mitate dal nastro magnetico (27) è insuffi ciente. - Nell’area di taglio si verifi ca- no anomalie a causa di cavi elettrici. - Mantenete una distanza di almeno 80 cm tra il cavo guida (24) e il nastro magnetico (27) o tra due aree delimitate. - Evitate cavi elettrici nell’area di taglio. Posizionate la stazione di ricarica (19) sul bordo dell’area di taglio. Mantenete una certa distanza da altre aree di taglio (ad es. dei vicini) che impiegano un fi lo peri- metrale. Il robot tagliaerba entra nell’aera deli- mitata. - Il robot tagliaerba scivola sul nastro magnetico (27). - Evitate di posare il nastro magnetico (27) su pendii. - Tenete presente le condizioni di installazi- one indicate. Anl_FREELEXO_CAM_SPK13.indb 123Anl_FREELEXO_CAM_SPK13.indb 123 01.12.2022 15:35:5801.12.2022 15:35:58I

13. Informativa sulla protezione dei dati FREELEXO CAM

Einhell Germany AG è lieta che abbiate scelto un robot tagliaerba FREELEXO CAM. Attribuiamo grande importanza alla protezione dei dati personali. Qui di seguito descriviamo quali dati vengono trattati in generale durante l’impiego dell’apparecchio.

Posizione della stazione di ricarica Il robot tagliaerba memorizza localmente nell’apparecchio la posizione della stazione di ricarica, accertata con il calcolo della posizione tramite GNSS. Ciò è necessario perché l’apparecchio possa tornare alla stazione di ricarica al termine dei lavori di taglio ovvero vada verso il cavo guida. Nel caso si renda necessaria assistenza queste informazioni possono essere verifi cate fi sicamente sull’apparecchio tramite il fi le log.

Ora di alba e tramonto Il robot tagliaerba memorizza localmente nell’apparecchio l’ora dell’alba e del tramonto, accertate con la defi nizione della posizione tramite GNSS. Ciò è necessario perché l’apparecchio venga av- viato solo in un intervallo di tempo in cui l’unità telecamera può generare immagini con luminosità suffi ciente. Nel caso si renda necessaria assistenza queste informazioni possono essere verifi cate fi sicamente sull’apparecchio tramite il fi le log.

Immagini dell’unità telecamera Il robot tagliaerba memorizza localmente nell’apparecchio le immagini generate dall’unità teleca- mera. Ciò è necessario perché il sistema possa migliorare continuamente l’algoritmo del robot tag- liaerba. Nel robot tagliaerba si trovano le immagini generate negli ultimi 15 minuti di lavoro. Questo record di dati viene sovrascritto continuamente. Non vengono generate immagini se il robot taglia- erba si trova nella stazione di ricarica ovvero sta cercando la stazione di ricarica. Nel caso si renda necessaria assistenza queste immagini possono essere verifi cate a livello locale per comprendere i motivi degli errori verifi catisi. Le immagini vengono poi cancellate. Potete cancellare dall’apparecchio sia le informazioni specifi che del luogo che le immagini generate. Per prima cosa spegnete il robot tagliaerba con l’interruttore principale. Premendo contemporaneamen- te il tasto di bloccaggio (cancellazione delle informazioni GNSS) ovvero il tasto “OK” (cancellazione delle immagini della telecamera) e accendendo il robot tagliaerba con l’interruttore principale vengono cancellate le informazioni memorizzate corrispondenti. Dall’apparecchio viene emesso un segnale acu- stico che conferma la cancellazione. Potete trovare una documentazione dettagliata sulle nostre direttive di protezione dei dati sul nostro sito internet al punto “Protezione dei dati”. Anl_FREELEXO_CAM_SPK13.indb 124Anl_FREELEXO_CAM_SPK13.indb 124 01.12.2022 15:35:5801.12.2022 15:35:58I

Stato indicatori Significato e interventi LED rosso LED verde Spento Lampeggia Pronto all’esercizio Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel caricabatterie. Acceso Spento Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela- tivi tempi di ricarica si veda direttamente sul caricabatterie. Avvertenza! In base alla carica residua della batteria i tempi di ricarica effettivi possono variare leggermente da quelli indicati. Spento Acceso La batteria è ricaricata e pronta per l’uso. (READY TO GO) Poi l’apparecchio passa alla ricarica lenta fino a completare il processo. A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min. Intervento: Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete. Lampeggia Spento Regolatore di carica Il caricabatterie si trova nella modalità di ricarica lenta. In questo modo la batteria viene ricaricata più lentamente per motivi di si- curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti motivi: - La batteria non è stata ricaricata per molto tempo. - La temperatura della batteria non si trova nel range ideale. Intervento: Attendete la fine della ricarica, si può comunque continuare a ricaricare la batteria. Lampeggia Lampeggia Anomalia La ricarica non è più possibile. La batteria è difettosa. Intervento: Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie. Acceso Acceso Anomalia termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C) Intervento: Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C). Anl_FREELEXO_CAM_SPK13.indb 125Anl_FREELEXO_CAM_SPK13.indb 125 01.12.2022 15:35:5901.12.2022 15:35:59I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifiuti domestici! Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) ven- gano rimossi dall‘apparecchio. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accom- pagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell Germany AG. Con riserva di apportare modifiche tecniche Anl_FREELEXO_CAM_SPK13.indb 126Anl_FREELEXO_CAM_SPK13.indb 126 01.12.2022 15:35:5901.12.2022 15:35:59I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Batteria Materiale di consumo/parti di consumo * Lame Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris- pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_FREELEXO_CAM_SPK13.indb 127Anl_FREELEXO_CAM_SPK13.indb 127 01.12.2022 15:36:0001.12.2022 15:36:00I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost- ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_FREELEXO_CAM_SPK13.indb 128Anl_FREELEXO_CAM_SPK13.indb 128 01.12.2022 15:36:0001.12.2022 15:36:00DK/N
