BRUKSANVISNING GECH 3665 Li EINHELL

3. Indtast en ny PIN-kode (fi re tal). Tryk på tasten

som vist (billede 11).

10) - Pas på! - Brug handsker:

1. Bloker knivskivens (11) rotation med en

Produktets varenummer

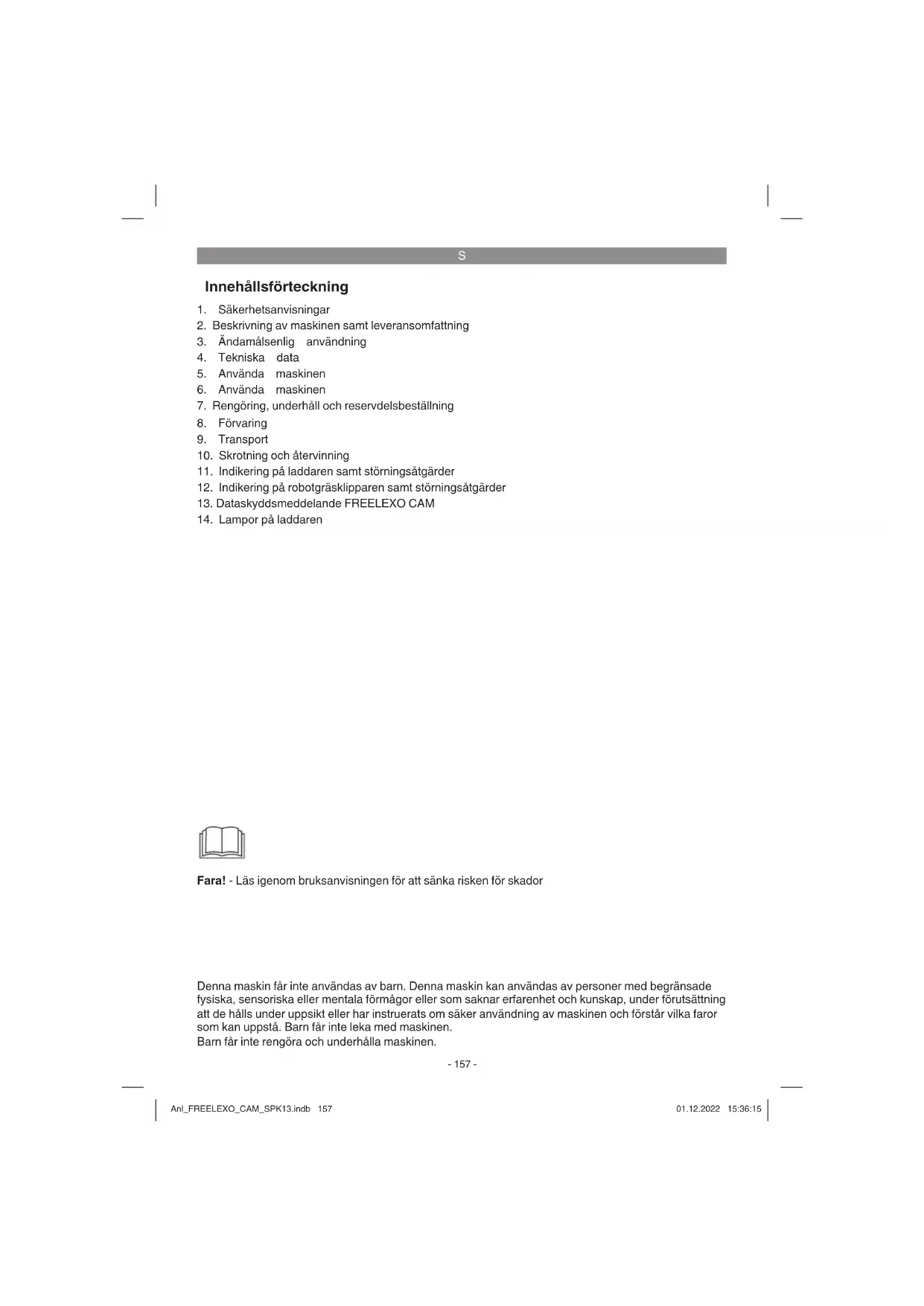

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

7. Rengöring, underhåll och reservdelsbeställning

10. Skrotning och återvinning

11. Indikering på laddaren samt störningsåtgärder

12. Indikering på robotgräsklipparen samt störningsåtgärder

13. Dataskyddsmeddelande FREELEXO CAM

14. Lampor på laddaren

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador Denna maskin får inte användas av barn. Denna maskin kan användas av personer med begränsade fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker användning av maskinen och förstår vilka faror som kan uppstå. Barn får inte leka med maskinen. Barn får inte rengöra och underhålla maskinen. Anl_FREELEXO_CAM_SPK13.indb 157Anl_FREELEXO_CAM_SPK13.indb 157 01.12.2022 15:36:1501.12.2022 15:36:15S

Fara! Innan våra produkter används måste vissa säker- hetsåtgärder vidtas för att förhindra personskador och sakskador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer ska även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvis- ning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Varning! Läs igenom alla säkerhetsanvisningar, inst- ruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instrukti- oner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador. Spara på alla säkerhetsanvisningar och inst- ruktioner för framtida bruk. Förklaring av symbolerna som används (se bild 13) A. VARNING - Läs igenom bruksanvisningen innan du tar maskinen i drift! B. VARNING - Beakta tillräckligt säkerhets- avstånd när maskinen används! C. VARNING - Aktivera spärranordningen inför arbeten på maskinen eller om den ska lyftas! OBS! - Rör inte vid roterande knivar! D. VARNING - Åk inte med ovanpå maskinen! OBS! - Rör inte vid roterande knivar! E. Skyddsklass II (dubbelt isolerad). F. Laddningsbara batterier får endast förvaras i torra utrymmen med en omgivningstem- peratur mellan +10 °C och +40 °C. Se till att batterierna har laddats (minst 40 %) innan de läggs undan för förvaring. G. Skyddsklass III H. Trög säkring 2 A

I. Endast avsedd för användning i torra utrym-

men. J. VARNING! Batteriet får endast laddas med den avtagbara nätdelen NT24/1 / PS24/1 som medföljer maskinen. Obs! Dra ut stickkontakten inför åskväder och koppla loss gränstråden från laddningsstationen.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1/2)

1. Robotgräsklippare

4. Inställning av klippningshöjden

7. Huvudströmbrytare

16. Avståndssensorer

19. Laddningsstation

19a. Laddningsstation LED-indikering 19b. Laddningsstation laddningsstift

2.2 Leveransomfattning samt packa upp mas-

kinen Kontrollera att maskinen är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte maskinen inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut mas- kinen ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- Anl_FREELEXO_CAM_SPK13.indb 158Anl_FREELEXO_CAM_SPK13.indb 158 01.12.2022 15:36:1501.12.2022 15:36:15S

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Maskinen och förpackningsmaterialet är inga leksaker. Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs! Leveransomfattning, monteringsmaterial och tillbehör (medföljer delvis ej) Leveransomfattningen beskrivs i bifogat informati- onsblad som medföljer leveransen.

Säkerhetsanvisningar Erforderliga hjälpmedel (medföljer ej)

Vattenpass (tillval)

3. Ändamålsenlig användning

Robotgräsklipparen är avsedd för privat bruk i hemma- eller koloniträdgårdar och endast för klippning på grönytor. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde defi nieras som ej avsedd användning. För materialskador eller per- sonskador som resulterar av sådan användning ansvarar användaren själv. Tillverkaren övertar inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om mas- kinen används inom yrkesmässiga, hantverks- mässiga eller industriella verksamheter eller vid liknande aktiviteter.

Bullervärden har bestämts enligt standarderna EN ISO 3744:1995 och ISO 11094: 1991. Varning! Denna maskin genererar ett elektromagne- tiskt fält under drift. Under vissa omstän- digheter kan detta fält påverka aktiva eller passiva medicinska implantat. För att reduce- ra risken för allvarliga eller dödliga persons- kador, rekommenderar vi att personer med medicinska implantat kontaktar sin läkare och tillverkaren av det medicinska implanta- tet innan maskinen används. Anl_FREELEXO_CAM_SPK13.indb 159Anl_FREELEXO_CAM_SPK13.indb 159 01.12.2022 15:36:1601.12.2022 15:36:16S

Läs igenom den kompletta bruksanvisningen innan du börjar installera robotgräsklipparen. Kvaliteten av installationen inverkar direkt på klippresultatet.

5.1 Funktionsprincip

Följ bruksanvisningen noggrant för korrekt och säker drift av robotgräsklipparen. Robotgräsklipparen väljer sin riktning slumpmäs- sigt. Trädgården klipps komplett när robotgräsklip- paren når fram till alla områden som inte utesluts med avgränsningar och hinder. Om robotgräsklip- paren konstaterar att den har nått gräsgränsen eller detekterar ett hinder, ändrar robotgräsklippa- ren sin riktning och fortsätter att klippa slumpmäs- sigt i en annan riktning. Med sensoriken känner robotgräsklipparen av hinder samt gräsmattans yta. Robotgräsklipparen kan köra fritt inom arbet- sområdet. Robotgräsklipparen är utrustad med en kame- raenhet som tar bilder av det framförliggande området som därefter bearbetas. Området fram- för maskinen undersöks och kontrolleras om det rör sig om en klippyta, en gräsgräns eller ett hinder. Så länge robotgräsklipparens detekterar det framförliggande området som klippyta kör den rakt fram med påslagen klippanordning. Om området utvärderas som gräsgräns eller hinder, kommer robotgräsklipparen att stanna varefter klippytan kontrolleras igen. Därefter klipper den igen i en slumpmässig riktning. Klippytan måste kontrolleras och anpassas noggrant så att robot- gräsklipparen har tillräckligt mycket utrymme för att hinna detektera var klippytan slutar. Gräsgrän- serna måste vara klart defi nierade så att robot- gräsklipparen kan detektera dem entydigt inom reaktionstiden. Gränstråden (24) som har dragits är avsedd för exakt indockning i laddningsstationen (19) och utgör ingen gräns under klippningen. Robotgrä- sklipparen måste därför befi nna sig på en gräsyta med klara optiska eller fysiska gränser. För att robotgräsklipparen ska kunna hitta gränstråden (24) och därefter laddningsstationen (19), måste robotgräsklipparen stå i laddningsstationen (19) när den tas i drift för första gången. Med ett glo- balt satellitbaserat navigationssystem (GNSS) bestämmer den laddningsstationens (19) positi- on. Om laddningsstationens (19) position ändras, måste robotgräsklipparen tvunget positioneras i laddningsstationen (19) för en ny kalibrering. Kon- trollera att positionsbestämningen inte hindras av en avskärmning eller ett tak. Undvik att ställa laddningsstationen (19) bredvid höga byggnader. Under vissa omständigheter kan gräsklipparen då inte kalibreras eftersom en signal saknas. Vid låg laddningsnivå i batteriet kör robotgräsklip- paren tillbaka till laddningsstationen (19). Med hjälp av GNSS-modulen bestämmer robotgrä- sklipparen sitt avstånd till laddningsstationen (19) som den sedan söker upp. Om robotgräsklippa- ren kör mot sökslingan och når trädgårdens gräns eller ett hinder, så kommer robotgräsklipparen att spara sin position varefter klippytan kartläggs. Därmed kommer robotgräsklipparen att snabbare hitta tillbaka till laddningsstationen (19) vid konti- nuerlig användning. Efter att robotgräsklipparen har nått gränstråden (24) kör den till laddnings- stationen (19) med hjälp av sina tråddetekterings- sensorer. Beroende på trädgårdens storlek och komplexitet kan denna körning ta några minuter. Dessutom känns positionsspecifi k information om soluppgång/-nedgång av med det globala satellitbaserade navigationssystemet (GNSS). Tillräckligt dagsljus krävs tvunget för att robotgrä- sklipparen ska fungera utan störningar. Kontrol- lera regelbundet att linsen i kameraenheten (15) inte är smutsig.

Robotgräsklipparen är utrustad med fl era säker- hetssensorer. Med hjälp av dessa sensorer kan robotgräsklipparen köras inom sin klippyta.

Lyftsensor: Om robotgräsklipparen lyfts upp från marken baktill med mer än 30°, eller om ett framhjul (12) förlorar kontakten med marken, kommer robotgräsklipparen och knivarnas rotation (10) genast att stoppas.

Lutningssensor: Om robotgräsklipparen lutar för mycket i en riktning, kommer robotgräsklipparen och kni- varnas rotation (10) genast att stoppas.

Hindersensor: Robotgräsklipparen känner av hinder vid gräsklippningen. Om robotgräsklipparen kolliderar med ett hinder, kommer robotgrä- sklipparen och knivarnas rotation (10) genast att stoppas. Robotgräsklipparen kör därefter bakåt bort från hindret.

Kameraenhet: Robotgräsklipparen är utrustad med en Anl_FREELEXO_CAM_SPK13.indb 160Anl_FREELEXO_CAM_SPK13.indb 160 01.12.2022 15:36:1601.12.2022 15:36:16S

kameraenhet (15) som analyserar dem fram- förliggande klippytan (ca 1 m²). Kameran riktas mot marken. Objekt som fi nns i avkän- ningsområdet med en maximal höjd av 50 cm detekteras. Bildmaterialet som ska bearbetas sparas endast lokalt och temporärt i robotgrä- sklipparen och skrivs över kontinuerligt. Ro- botgräsklipparen kan detektera hinder och ar- betsområdet där inget gräs längre fi nns. Om robotgräsklipparen stöter emot ett hinder eller inte detekterar någon gräsmatta, stannar den och börjar därefter klippa igen i en slumpmäs- sig riktning. På grund av kameraenheten kan robotgräsklipparen inte användas i gryningen, skymningen eller mörker. Det utvalda arbet- sintervallet ska befi nna sig i dagsljus så att robotgräsklipparen kan köra pålitligt. Därmed kommer mindre djur som är aktiva i gryningen eller skymningen att skyddas, t.ex. igelkottar.

Avståndssensorer: Robotgräsklipparen är utrustad med avståndssensorer (16) så att den kan detek- tera hinder vid körning. Om robotgräsklippa- ren stöter emot ett hinder stannar den och börjar därefter klippa igen i en slumpmässig riktning.

Magnetbandssensor Robotgräsklipparen är utrustad med en ma- gnetbandssensor och detekterar ett magnet- band på marken (27). Om robotgräsklipparen stöter emot ett magnetband stannar den och börjar därefter klippa igen i en slumpmässig riktning. Magnetband fungerar som virtuell gräns vilket innebär att trädgårdsområden kan defi nieras där robotgräsklipparen inte ska klippa.

Regnsensor: Robotgräsklipparen är utrustad med en regn- sensor (5) som förhindrar att robotgräsklippa- ren kör i regn. Robotgräsklipparen kör tillbaka till sin laddningsstation (19) när den har känt av regn. I stationen laddas den upp komplett. Efter att regnsensorn (5) ha torkat återupptar den gräsklippningen under förutsättning att den fortfarande befi nner sig i ett aktivt tids- fönster. Om regnsensorn (5) har löst ut så lyser regnsensorlampan (53). Kortslut inte de båda metallsensorerna med metall eller ett annat ledande material. Detta kommer att be- gränsa robotgräsklipparens funktion.

GNSS-modul Gräsklipparen bestämmer sin positionen och positionen för laddningsstationen (19) med ett globalt satellitbaserat navigationssystem (GNSS). Detta underlättar för robotgräsklip- paren att hittar tillbaka till laddningsstationen (19). Med GNSS-modulen kan robotgräsklip- paren bestämma lokala tider för soluppgång och -nedgång, vilket innebär att robotgrä- sklipparen inte kan klippa under gryningen, skymningen och natten. Därmed kan robot- gräsklipparen använda sin kameraenhet (15) på ett pålitligt sätt. Med GNSS-modulen be- stämmer robotgräsklipparen alltid sitt avstånd till laddningsstationen (19). Robotgräsklip- paren får endast förfl ytta sig max. 1000 m från laddningsstationen (19), i annat fall lyser GNSS-lampan (54) gult och robotgräsklip- paren kan inte längre köras i läget för huvu- dytan. För drift i läge för biyta är avståndet till laddningsstationen (19) inte relevant.

Om gräsmattans höjd överstiger 60 mm måste den klippas så att robotgräsklipparen inte över- belastas för mycket, vilket i sin tur försämrar drift- eff ektiviteten. Använd en vanlig gräsklippare eller en trimmer. Ta bort alla lösa föremål från gräsmat- tan som kan skadas av robotgräsklipparen eller som kan skada robotgräsklipparen. Kontrollera klippområdet och gräsgränserna samt områden som inte ska klippas. I följande kapitel i denna bruksanvisning hittar du information om hur du kan defi niera gräsgränserna och skydda särskilda områden. Vissa hinder kan detekteras av robotgräsklipparen i tid och behöver inte skyd- das med omfattande arbeten. Håll följande verktyg i beredskap: Hammare, tång, avisoleringstång och vattenpass (tillval)

5.3.1 Beräkna stigningen längs med gräs-

mattan Robotgräsklipparen kan klara av stigningar upp till 25 %. Undvik därför stigningar som är ännu bran- tare. Stigningen kan bestämmas utifrån höjds- killnaden längs med ett visst avstånd (bild 3a). Exempel: a/b = 25 cm/100 cm = 25 %

5.3.2 Montera batteriet

För drift av robotgräsklipparen krävs ett batteri (A) från Power-X-Change-serien. Obs! Beroende på modellvariant är det möjligt att batteriet (A) inte medföljer robotgräsklipparen. Öppna batterilocket (9). Tryck in spärrknappen för batteriet (A) och skjut sedan in batteriet (A) i det härför avsedda batterifästet. Stäng batterilocket (9) och se till att det snäpper in rätt (bild 3b). Öppna batterilocket (9) för att ta ut batteriet (A). Tryck in spärrknappen för batteriet (A) och dra sedan ut batteriet. Anl_FREELEXO_CAM_SPK13.indb 161Anl_FREELEXO_CAM_SPK13.indb 161 01.12.2022 15:36:1601.12.2022 15:36:16S

5.4 Laddningsstation

5.4.1 Placering av laddningsstationen

Bestäm först den bästa platsen för laddnings- stationen (19). Det krävs ett utomhusuttag som permanent avger ström så att robotgräsklipparen alltid fungerar. Laddningsstationen (19) måste placeras på en jämn yta i höjd med grässvålen. Se till att området är platt och torrt. Ställ helst laddningsstationen (19) vid kanten av klippom- rådet. Se till att nätkabeln till laddningsstationen (19) inte läggs inom klippområdet eller gräv ned den vid behov för att undvika att den skadas av robotgräsklipparen. Ställ laddningsstationen (19) så att gränstråden (24) är så lättillgänglig som möjligt från alla sidor och på en fri yta utan hinder. Undvik att ställa laddningsstationen (19) i svåråtkomliga hörn eller vid ställen som begränsas av trånga ställen. Det maximala avståndet mellan laddningsstati- onen (19) och gräsgränserna får inte uppgå till mer än 1000 m. Detta höjer säkerheten mot stöld. Vid större avstånd lyser GNSS-lampan (54) gult. Robotgräsklipparen kan inte köras i läget för huvudytan. För drift i läge för biyta är avståndet till laddningsstationen (19) inte relevant. Vi rekom- menderar max. 50 m avstånd mellan gräsgränsen och laddningsstationen (19) så att en eff ektiv och automatisk klippning kan säkerställas. Vid tilltagande avstånd till laddningsstationen (19) är det möjligt att de resterande batteriladdningen i robotgräsklipparen inte längre räcker till för att köra tillbaka till laddningsstationen (19). Använd ett batteri med större kapacitet vid större klippytor. Välj en plats i skuggan eftersom batteriet helst ska laddas i en sval omgivning. Höga byggnader eller träd kan försämra GNSS-signalen så att ro- botgräsklipparen inte längre hittar tillbaka till ladd- ningsstationen (19) på egen hand. Håll därför till- räckligt avstånd till höga byggnader och träd. Se till att laddningsstationen (19) befi nner sig under bar himmel. Se dessutom till att gränstråden (24) läggs rakt minst 1 m framför laddningsstationen (19) och minst 0,5 m bakom laddningsstationen (19) (bild 4a). Kurvor direkt framför laddningssta- tionen (19) kan leda till svårigheter vid indocknin- gen inför laddning.

5.4.2 Lokalisering av laddningsstationen

När batteriet är nästan tomt kör robotgräsklippa- ren tillbaka till laddningsstationen (19) i och med att den söker efter gränstråden (24). Med hjälp av GNSS jämför robotgräsklipparen sin är-position med den kalibrerade positionen för laddningssta- tionen. Robotgräsklipparen kör mot laddningssta- tionen (19) och söker efter gränstråden (24) i fl era steg. Robotgräsklipparen stannar upprepade gån- ger och kör vid behov i en annan riktning för att nå fram till gränstråden (24). När robotgräsklipparen har nått fram till gränstråden (24), börjar den med hjälp av svängande rörelser och signalstyrkan från gränstråden (24) att detektera dess position. Om robotgräsklipparen stöter emot ett hinder eller gräsgränsen under klippningen, kommer denna position att sparas. Då uppstår en kartläggning som hjälper robotgräsklipparen att hitta ladd- ningsstationen (19) snabbare. När robotgräsklipparen har nått fram till gränstrå- den (24) följer den denna i motsols riktning fram till laddningsstationen (19). Därför är det viktigt att laddningsstationen (19) alltid placeras i rätt juste- rat läge (bild 4a).

5.4.3 Ansluta laddningsstationen till nätdelen

1. Kontrollera innan laddningsstationen (19) an-

sluts till strömförsörjningen att nätspänningen uppgår till 100-240 V vid 50/60 Hz.

2. Anslut nätdelen (20) direkt till ett stickuttag.

Använd inte kabeln till andra ändamål.

3. Använd inte nätdelen (20) om den är skadad.

Om kablar eller nätdelen (20) är skadad mås- te du genast kontakta en behörig elinstallatör som kan ombesörja byte.

4. Ladda inte robotgräsklipparen i fuktig omgiv-

ning. Ladda inte robotgräsklipparen vid tem- peraturer över +40 °C eller under +5 °C.

5. Se till att robotgräsklipparen och nätdelen

(20) har tillräckligt avstånd till vatten, värme- källor och kemikalier. Se till att nätdelens (20) kabel inte kommer i närheten av skarpa kan- ter för att undvika skador.

6. Anslut nätdelen (20) till laddningsstationen

7. Ställ in robotgräsklipparen i laddningsstatio-

nen (19) med påslagen huvudströmbrytare (7) och batteri. Ladda den komplett innan den används för första gången.

5.4.4 Information om laddning

Robotgräsklipparen kör tillbaka till laddningsstati- onen (19) i en av följande situationer:

Du skickar tillbaka robotgräsklipparen manu- ellt.

Batteriets laddningsnivå sjunker under 30 %.

Den dagliga arbetstiden är avslutad.

Regnsensorn har löst ut.

Robotgräsklipparen är överhettad.

Det börjar skymma så att kameraenheten inte längre fungerar rätt. Anl_FREELEXO_CAM_SPK13.indb 162Anl_FREELEXO_CAM_SPK13.indb 162 01.12.2022 15:36:1701.12.2022 15:36:17S

Robotgräsklipparen söker efter gränstråden (24) och kör på egen hand i motsols riktning längs med gränstråden (24) fram till laddningsstationen (19). Medan batteriet laddas blinkar batterilampan (55) på robotgräsklipparen grönt. När batteriet har laddats helt så lyser batterilampan (55) samt LED-indikeringen (19a) på laddningsstationen (19) grönt. Efter att batteriet har laddats klart kan robotgräsklipparen återuppta gräsklippningen el- ler stannar kvar i laddningsstationen (19) fram till nästa arbetstidsfönster. Om ett hinder befi nner sig på gränstråden (24) när robotgräsklipparen kör tillbaka till laddningsstati- onen (19), kommer robotgräsklipparen att stanna framför hindret efter fl era försök. Robotgräsklippa- ren kan då inte köra tillbaka till laddningsstationen. Ta bort alla hinder på gränstråden (24). Om batteritemperaturen överskrider 45 °C kom- mer laddningen att avbrytas för att undvika skador på batteriet. Efter att temperaturen har sjunkit kommer laddningen att fortsätta automatiskt. Om temperaturen i styrningen till robotgräsklippa- ren överskrider 65 °C kommer robotgräsklipparen att köra tillbaka till laddningsstationen (19). Efter att temperaturen har sjunkit igen kommer arbetet att återupptas igen enligt gällande inställningar. Om batteriet blir tomt innan robotgräsklipparen har nått tillbaka till laddningsstationen (19), kan robotgräsklipparen inte längre startas. Bär tillbaka robotgräsklipparen till laddningsstationen (19) och låt huvudströmbrytaren (7) stå kvar i tillslaget läge. Robotgräsklipparen laddas automatiskt.

OBS! En kapad gränstråd och följdskador täcks inte av garantin!

5.5.1 Lägga gränstråden

Gränstråden (24) kan antingen läggas på marken eller grävas ner. Om marken är hård och torr fi nns det risk för att fästkrokarna (23) bryts sönder när de slås in. Bevattna gräsmattan innan du installer- ar gränstråden (24) om marken är mycket torr.

Installera på marken Lägg gränstråden (24) fast på marken och fäst den med bifogade fästkrokar (23). De första veckorna medan du använder robot- gräsklipparen kan du fortfarande anpassa gränstrådens (24) position. Efter en viss tid kommer gräs att växa över gränstråden (24) så att den därefter inte längre syns. Installe- ra gränstråden (24) med max. 1 m avstånd mellan fästkrokarna (23). Undvik situationer som innebär att gränstråden (24) inte ligger emot marken. Kontrollera att gränstråden (24) inte kan kapas av robotgräsklipparen. Under klippningen körs robotgräsklipparen över med påslagen klippanordning.

Installera i marken Gräv ned gränstråden (24) till ca 5 cm djup. Därmed kan man förhindra att gränstråden (24) skadas när gräsmattan till exempel verti- kalskärs eller luftas. Obs! Eftersom gränstråden (24) inte alltid läggs vid gräsgränsen är det viktigt att du kommer ihåg gränstrådens (24) position så att den inte skadas vid framtida trädgårdsarbeten. Gör en skiss vid behov eller dokumentera dragningen med foton. Om gränstråden (24) inte har grävts ned i marken, bör gräsmattan inte vertikalskäras eller luftas i närheten av gränstråden (24) eftersom det annars fi nns risk för skador.

Gränstråden (24) bildar en sökslinga som ro- botgräsklipparen behöver för att hitta tillbaka till laddningsstationen (19).

Lägg gränstråden (24) rakt minst 1 m framför laddningsstationen (19) och minst 0,5 m ba- kom laddningsstationen (19) (bild 4a). Kurvor direkt framför laddningsstationen (19) kan leda till svårigheter vid indockningen inför laddning.

Den minsta ytan som omfattas av gränstråden (24) bör uppgå till minst 5 m² (bild 4a). Vi re- kommenderar att gränstrådens (24) kompletta längd används och att den om möjligt läggs i en kvadratisk form. Sökslingan ska justeras så att robotgräsklipparen utan problem kan köra till laddningsstationen (19) från alla platser i trädgården.

Avståndet mellan två gränstrådar (24) bör uppgå till minst 0,8 m (bild 4a).

Gränstrådarna (24) får inte korsa varandra.

Se till att inga hinder finns på gränstråden (24).

Se till att inga hinder finns inom ca 30 cm till vänster och höger om gränstråden (24) (bild 4c). Håll tillräckligt avstånd till trädgårdsgrän- sen samt till hög stenläggning. Om vägen har samma nivå som gräsmattan, kan gränstrå- den (24) dras utan avstånd. Anl_FREELEXO_CAM_SPK13.indb 163Anl_FREELEXO_CAM_SPK13.indb 163 01.12.2022 15:36:1701.12.2022 15:36:17S

5.6 Ansluta laddningsstationen

Avsluta läggningen av den kompletta gränstråden (24) innan den ansluts till laddningsstationen (19). Använd en avisoleringstång för att avisolera gränstråden (24) med 10 till 15 mm vid ändarna för anslutning till laddningsstationen (19). Dra ut stickkontakten innan du ansluter gränstrå- den (24) till laddningsstationen (19). Änden av gränstråden (24) som har lagts fram till framsidan av laddningsstationen (19) måste dras bakåt med hjälp av kabelhållare på undersidan av laddnings- stationen (19). Kontrollera att denna ände har fästs säkert vid laddningsstationen (19) och är ansluten till vänster anslutning (svart). Efter att gränstråden (24) har lagts ska den fria änden föras genom hålet och sedan anslutas till höger anslutning (röd) (bild 4d). Obs! Gränstrådarna (24) får inte korsa varandra. Upprätta därefter strömförsörjningen. LED-indike- ringen (19a) på laddningsstationen (19) ska lysa konstant grönt om installationen har genomförts rätt. Om lampan inte lyser måste anslutningarna först kontrolleras. Om lampan visserligen lyser, men inte konstant grönt, måste du se efter i tabellen ”Indikering på laddningsstation samt störningsåtgärder” i slutet av denna bruksanvisning.

5.7 Klippområde - hinder och gränser inom

Klippområdet måste ha en entydig och komplett omlöpande gräns i gräsmattan. Informera dig om möjligheterna för att defi niera gräsgränsen som beskrivs i detta kapitel. Starta sedan vid en valfri punkt vid gräsgränsen med att kontrollera trädgårdsgränsen och följ denna i en cirkel tills du kommer tillbaka till utgångspunkten. Även områden inom arbetsytan som ska uteslutas måste omslutas med en entydig gräsgräns. Gör på samma sätt som vid de yttre gränserna för klippområdet.

Trånga ställen Om gräsmattan innehåller ett trångt ställe kan robotgräsklipparen fortfarande klippa här om korridorens bredd är minst 1,2 m och längden är max. 8 m (bild 5a). Vid långa och smala trånga ställen fi nns det risk för att robotgrä- sklipparen inte längre hittar tillbaka till ladd- ningsstationen (19).

Avstånd till gräsgränsen Om robotgräsklipparen närmar sig gräsgrän- sen detekteras detta av kameraenheten (15) framtill i robotgräsklipparen. Avståndet där ingen gräsmatta längre fi nns ska uppgå till minst 30 cm (bild 5b). Kontrollera att det inte fi nns någon höjdskillnad vid gräsgränsen ef- tersom robotgräsklipparen först kan köra över den exakta gräsgränsen innan den stannar och kör vidare i en annan riktning. Lägre be- lägna rabatter eller högre stenkanter kan leda till skador på robotgräsklipparen. Kontrollera gräsgränserna regelbundet att dessa inte har vuxit igen eftersom robotgräsklipparen annars kan lämna klippområdet. Gräsgränsen kan dessutom ha en kant av gatsten vilket ger en klar avgränsning mot klippområdet.

Avstånd vid gräsgränsen med vatten Principiellt kan robotgräsklipparen detektera gräsgränsen pålitligt enligt ovanstående beskrivning. Men det kan ändå inträff a att robotgräsklipparen kör över gräsgränsen. Av denna anledning rekommenderar vi att avståndet till vatten (damm, bassäng osv) ska uppgå till ca 50 cm (bild 5c). För att skydda robotgräsklipparen pålitligt rekommenderar vi alternativt att området med vatten skyddas med en högre kant.

Gräsgräns med högre kant över 25 cm. Med avståndssensorerna (16) detekterar robotgräsklipparen hinder med minst 25 cm höjd (bild 5d). Därmed kan du avgränsa din gräsgräns med högre hinder. Robotgrä- sklipparen stannar vid ett avstånd på ca 20 cm framför hindret och vrids därefter för att fortsätta klippningen i en annan riktning. Obs! - Robotgräsklipparen klipper inte fram till gräsgränsen och ett oklippt område på ca 20 cm fi nns kvar.

Gräsgräns med högre kant över 10 cm Med kollisionssensorer kan robotgräsklippa- ren även kollidera med hinder under 25 cm. Därmed kan även en gräsgräns defi nieras. Se till att det rör sig om en stabil kant med minst 10 cm (bild 5e).

Hinder är objekt som befi nner sig inom klippområ- det. Med hjälp av sensorer kan robotgräsklipparen detektera många hinder. Mjuka, instabila och vär- defulla föremål måste skyddas behov. Jämför med ovanstående beskrivningar av olika möjligheter för att avgränsa gräsgränsen.

Hinder vars höjd överstiger 25 cm (bild 5f) Fasta hinder med en höjd över 25 cm och Anl_FREELEXO_CAM_SPK13.indb 164Anl_FREELEXO_CAM_SPK13.indb 164 01.12.2022 15:36:1801.12.2022 15:36:18S

min. bredd 3 cm, t.ex. träd, väggar, staket, trädgårdsmöbler detekteras av avståndssen- sorerna (16). Om robotgräsklipparen träff ar på ett hinder, kommer den att stanna och sedan fortsätta klippningen i en annan riktning. Ca. 20 cm fram till hindret kommer då inte att klippas.

Hinder med en höjd under 25 cm (bild 5g) Om ett hinder inte detekteras av avståndssen- sorerna (16), så kommer robotgräsklipparen att kollidera med hindret varefter kollisions- sensorerna utlöser. Robotgräsklipparen stannar och fortsätter sedan klippningen i en annan riktning. Hindrens höjd måste uppgå till minst 10 cm. Skydda känsliga och instabila objekt med en kant.

Stenar och låga hinder under 10 cm Stenar, klippor och låga hinder under 10 cm som fi nns i klippområdet måste skyddas eftersom det annars fi nns risk för att de körs över av robotgräsklipparen. I annat fall fi nns det risk för att robotgräsklipparen skadas och blockeras. (se kapitel ”Gräsgräns”). Robotgräsklipparen hanterar träd som hinder. För det fall att trädrötter sticker upp ur marken med mindre än 10 cm ska detta område skyd- das. Därmed kan du förhindra att rötterna och robotgräsklipparen skadas.

5.7.3 Magnetband (bild 5h-j)

Hinder som inte refl ekterar avståndssignalen från robotgräsklipparen på fullgott sätt (t.ex. staket, häck) kommer till viss del att detekteras mycket sent eller inte att detekteras alls. Hinder med svag optisk kontrast till klippytan är dessutom svåra att detektera. För en kontaktlös och säker ändring av robotgräsklipparens riktning kan detta område eller objektet skyddas med magnetband (27). Magnetbandet (27) fungerar som mobil och tem- porär gräns i ditt klippområde. Magnetsensorerna som är inbyggda i robotgräsklipparen detekterar magnetbandet (27) och ser till att maskinen svängs undan vid gränsen. Därmed kan du av- gränsa sådana områden i din trädgård som inte ska klippas, t.ex.

kortfristig avgränsning av ett området för en trädgårdsfest som tillfälligt inte ska klippas.

montering av en studsmatta eller en simbas- säng i klippområdet under sommaren.

Ett nyplanterat träd är fortfarande mycket känsligt och ska under den första tiden skyd- das mot kollisioner med robotgräsklipparen.

Under säsongen ska en blomsteräng växa i trädgården som lockar till sig insekter. Detta område ska inte köras med robotgräsklippa- ren och skyddas redan när det anläggs.

Ett område där en ny gräsmatta anlagts ska skyddas till en början. Underlaget är ännu inte tillräckligt stabilt och en kraftig grässvål måste först bildas. Lägg magnetbandet (27) med ett par centimeter avstånd till det avsedda området eller objektet. Korta av magnetbandet (27) vid behov (min. längd 50 cm). För att en sammanhängande gräns av fl era magnetbandselement ska detekteras säkert, bör det maximala avståndet mellan ändarna inte överskrida 8 cm (bild 5k). Se till att den yttre grän- sen av klippområdet har defi nierats av en optisk eller fysisk avgränsning. Fixera magnetbandet (27) på marken med fästkrokar (23) med max. avstånd 1 m. Håll ett avstånd på minst 80 cm till gränstråden (24) samt mellan två oberoende avgränsningsom- råden så att robotgräsklipparen kan köra igenom utan problem (bild 5l). Undvik att lägga magnetbandet (27) på en slänt eftersom det fi nns risk för att robotgräsklipparen slirar över avgränsningsområdet och att gränsen därmed inte detekteras. Magnetbandet (27) installeras antingen på eller i marken (djup 5 cm) på samma sätt som gränstrå- den (24). Se till att magnetbandet (27) inte läggs för djupt i marken eftersom det annars fi nns risk för att det inte kan detekteras pålitligt av robotgrä- sklipparen.

5.7.4 Huvud- och biyta (bild 5 m)

En biyta (B) är ett arbetsområde som inte är direkt förbundet med huvudytan (A), t.ex. ett trångt stäl- le. Robotgräsklipparen kan inte nå en biyta direkt och självständigt. För att biytan (B) ska kunna klippas, måste ro- botgräsklipparen bäras in manuellt till biytan (B). Robotgräsklipparen måste vara påslagen med huvudströmbrytaren (7). Starta robotgräsklippa- ren genom att hålla knappen ”START A/B“ (64) intryckt i 5 sek. Stäng därefter locket till manöver- panelen (13). Läget för biytan är aktiverad och statuslampan (52) blinkar grönt. Om batteriets laddningsnivå är låg kommer robotgräsklipparen på biytan (B) inte att försöka köra tillbaka till ladd- ningsstationen (19). Robotgräsklipparen klipper tills batteriet är tomt. Därefter måste antingen batteriet laddas eller robotgräsklipparen bäras tillbaka till laddningsstationen (19). Anl_FREELEXO_CAM_SPK13.indb 165Anl_FREELEXO_CAM_SPK13.indb 165 01.12.2022 15:36:1801.12.2022 15:36:18S

Obs! Robotgräsklipparen får endast förfl ytta sig max. 1000 m från laddningsstationen (19), i annat fall lyser GNSS-lampan (54) gult och robotgräsklip- paren kan inte längre köras i läget för huvudytan. För drift i läge för biyta är avståndet till laddnings- stationen (19) inte relevant.

5.7.5 Avstånd till främmande klippytor

Håll ett avstånd till andra klippytor (t.ex. grann- tomten) som drivs med gränstråd. Signalen som genereras av gränstråden kan leda till problem när robotgräsklipparen ska hitta tillbaka till sin laddningsstation (19).

För att garantera att robotgräsklipparen hittar till- baka till sökslingan och laddningsstationen (19), måste robotgräsklipparen kalibrera laddnings- stationens position (19) med hjälp av ett globalt satellitbaserat navigationssystem (GNSS). Ställ den driftberedda robotgräsklipparen i med påslagen strömbrytare (7) i laddningsstationen (19). Under kalibreringen blinkar GNSS-lampan (54) grönt och lyser med fast grönt ljus när arbets- steget har avslutats med framgång. Detta arbets- steg kan ta ett några minuter. Kontrollera att positionsbestämningen inte hindras av en avskärmning eller ett tak. Undvik att ställa laddningsstationen (19) bredvid höga byggnader. Håll tillräckligt avstånd till höga byg- gnader och träd. Under vissa omständigheter är ingen kalibrering möjlig eftersom signalen är svag.

Om robotgräsklipparen ska köra tillbaka till laddningsstationen (19), så bestämmer den avståndet till laddningsstationen (19) med hjälp av GNSS-modulen. Om robotgräsklipparen kör mot trädgårdsgränsen eller hinder på sin väg till laddningsstationen (19), så kommer robotgrä- sklipparen att spara sin position varefter klippytan kartläggs. Därmed kommer robotgräsklipparen att snabbare hitta tillbaka till laddningsstationen (19) vid kontinuerlig användning.

5.8.3 Radera kartläggning

För att radera all GNSS-information i robotgrä- sklipparen ska robotgräsklipparen slås ifrån med huvudströmbrytaren (7) (OFF). Håll spärrknappen (62) intryckt och slå samtidigt på robotgräsklippa- ren med huvudströmbrytaren (7) (ON). Robotgrä- sklipparen ger en akustisk signal för att bekräfta att informationen har raderats. Därefter måste robotgräsklipparen i laddningsstationen (19) startas om så att laddningsstationens positionen kalibreras p” nytt. Om klippområdet i trädgården behöver anpassas i större mån, rekommenderar vi att kartläggningen i robotgräsklipparen raderas. Framför allt under varma sommarmånader kan många gula fl äckar i gräsmattan påverka robot- gräsklipparens funktionssätt. Vi rekommenderar att du avaktiverar automatikdriften och använder maskinen i läge för biytor vid ett lämpligt ställe i trädgården. Detta kan ge felaktiga värden i kart- läggningen så att robotgräsklipparen därefter inte kör på avsett vis. I sådana fall ska kartläggningen raderas.

5.9 Trädgårdsgränser och deras kvalitet

För att garantera säker drift med robotgräsklip- paren utan gränstråd, kontrollerar robotgräsklip- paren gränserna längs med klippområdet med kameraenheten (15). Kameraenheten (15) analy- sera det framförliggande klippområdet (ca 1 m²). Om robotgräsklipparen når fram till klippområdets gräns, så kan robotgräsklipparen bestämma ett gränskvalitetsvärde utifrån parametrar.

5.9.1 Initieringskörning – Ta maskinen i drift

Kontrollera att batteriet i robotgräsklipparen är fullständigt laddat inför initieringskörningen. Där- med kan robotgräsklipparen avsluta bestämnin- gen av ett referensvärde i ett arbetsförlopp. Om en batteriladdning inte är tillräcklig för initierings- körningen, så kör robotgräsklipparen automatiskt tillbaka till laddningsstationen (19) och fortsätter körningen automatiskt efter att den har laddats. För att bestämma hur pålitliga klippområdets gränser är, måste ett individuellt referensvärde per klippområde skapas för driften av robotgrä- sklipparen. För att bestämma referensvärdet kör robotgrä- sklipparen som vanligt slumpmässigt i en riktning. Om robotgräsklipparen når fram till en gräns eller ett hinder så kommer den att stannar och utvär- derar därefter det framförliggande klippområdet. Därefter fortsätter robotgräsklipparen att köra i slumpmässig riktning. Av säkerhetsskäl utförs initieringskörningen med frånslagen klippa- nordning. Om robotgräsklipparen når fram till en gräns vid klippområdet kommer denna att utvärderas. Gränstrådslampan (56) tänds. En grön lampa in- dikerar en pålitlig gräns till klippområdet, gul där- emot en osäker gräns. Robotgräsklipparen visar kvaliteten för en gräsgräns under såväl initierings- körningen som under automatisk drift. Anl_FREELEXO_CAM_SPK13.indb 166Anl_FREELEXO_CAM_SPK13.indb 166 01.12.2022 15:36:1901.12.2022 15:36:19S

För en säker bestämning av referensvärdet krävs minst 200 kontakter med en gräns till klippområ- det. Efter fl er än 200 kontakter kommer gränskva- litetsvärdet att kontrolleras på sin tillförlitlighet. Om robotgräsklipparen avgör att värdet ännu inte är tillräckligt tillförlitligt, så genomför robotgrä- sklipparen sin initieringskörning för ytterligare 200 kontakter. Om initieringskörningen var framgångsrik och ett tillförlitligt gränskvalitetsvärde kunde skapas, så börjar robotgräsklipparen klippa på klippområdet enligt klipptidsinställningen. Om inget tillförlitligt referensvärde kunde ska- pas, så stannar robotgräsklipparen varefter gränstrådslampan (56) blinkar rött. Kontrollera gränsen till klippområdet och korrigera gränser som inte entydigt skiljer sig från klippområdet. Se till att klippområdet skiljer sig entydigt från det omkringliggande området. Radera först det befi ntliga referensvärdet (se 5.9.4) för att därefter upprepa initieringen.

5.9.2 Kontrollera gränskvaliteten i drift

När robotgräsklipparen är i automatisk drift kont- rollerar robotgräsklipparen i regelbundna intervall om det aktuella gränskvalitetsvärdet för klippom- rådet har ändrats jämfört med sitt referensvär- de. Så snart robotgräsklipparen befi nner sig i laddningsstationen (19) visas aktuell status med gränstrådslampan (56). Därmed indikeras det senaste jämförande gränskvalitetsvärdet. Då jäm- förs detta med referensvärdet som har bestämts i initieringskörningen. Gränstrådslampan (56) lyser grönt: Robotgräsklipparen befi nner sig i laddningsstati- onen (19) eller i närheten av sökslingan och avvi- kelsen till referenskvalitetsvärdet är endast låg. Gränstrådslampan (56) blinkar gult: Robotgräsklipparen befi nner sig i laddningsstati- onen (19) eller inom sökslingan och avvikelsen till referenskvalitetsvärdet har försämrats. Gränstrådslampan (56) blinkar rött: Robotgräsklipparen befi nner sig i laddningssta- tionen (19) eller i närheten av sökslingan och avvikelsen till referenskvalitetsvärdet är för stor. Robotgräsklipparen stannar kvar i laddningsstati- onen (19). Kontrollera gränserna till klippområdet. Radera därefter referensvärdet (se 5.9.4) och ge- nomför en ny initiering av gränskvalitetsvärdet. Gränstrådslampan (56) är släckt:

Gränstråden (24) har inte anslutits rätt eller har skadats.

Strömförsörjningen till laddningsstationen (19) har brutits.

Robotgräsklipparen befinner sig utanför söks- lingan.

5.9.3 Drift av robotgräsklipparen på biytor

Robotgräsklipparen kan skapa ett individuellt vär- de för huvudytan och för biytan. Av denna anled- ning måste en initieringskörning genomföras för varje ny biyta. Det är endast tillåtet att köra robot- gräsklipparen på en biyta. Om du vill klippa med robotgräsklipparen på en annan biyta, så måste gränskvalitetsvärdet för biytan tvunget raderas och en initieringskörning genomföras.

Efter en längre tids uppehåll med klippningen är det möjligt att gränskvalitetsvärden har förän- drats, vilket kan leda till fel under den kommande säsongen. Vi rekommenderar därför att gränskva- litetsvärdet raderas i början av varje säsong och att ett nytt referensvärde därefter bestäms. Därmed kan en säker och pålitlig drift av robotgrä- sklipparen garanteras. Robotgräsklipparen måste tvunget befi nna sig i spärrat skick. Spärrlampan (51) blinkar ständigt rött. Tryck på spärrknappen (62) för att låsa upp robotgräsklipparen. Gör på följande sätt för att ra- dera sparade värden för motsvarande ytor:

1. Referensvärde för huvudytan (A): Tryck sam-

tidigt på knappen ”OK” (63) och knappen ”10H” (60) i 3 sekunder. En akustisk signal hörs. Ställ robotgräsklipparen i laddningsstati- onen (19) och starta om den för att genomfö- ra en ny initieringskörning.

2. Referensvärde för biytan (B): Tryck samtidigt

på knappen ”OK” (63) och knappen ”8H” (60) i 3 sekunder. En akustisk signal hörs.

5.10 Slå på och kontrollera installationen

5.10.1 Kontrollera installationen av gränstråd

och laddningsstation (bild 6a) När LED-indikeringen (19a) på laddningsstatio- nen (19) lyser grönt är klippområdet berett för ro- botgräsklipparen. Kontrollera först att fästkrokarna (23) vid gränstråden (24) har slagits ned helt. Ställ robotgräsklipparen i sökslingan på kort avstånd bakom laddningsstationen (19). Kon- trollera helst längs med hela gränstråden (24). Robotgräsklipparen ska ännu inte befi nna sig på gränstråden (24) och inte vara vänd mot gränstrå- den (24). Slå på huvudströmbrytaren (7) (ON) Anl_FREELEXO_CAM_SPK13.indb 167Anl_FREELEXO_CAM_SPK13.indb 167 01.12.2022 15:36:1901.12.2022 15:36:19S

(bild 8). Tryck på knappen ”STOPP” (3) och öppna locket till manöverpanelen (13). Tryck på spärrknappen (62), lås upp robotgräsklipparen med hjälp av PIN-koden och bekräfta inmatningen med knap- pen ”OK” (63) (se kapitel ”Spärranordning / PIN”). Tryck på knappen ”HOME” (61). Stäng därefter locket till manöverpanelen (13). Nu söker robot- gräsklipparen efter gränstråden (24) för att hitta till laddningsstationen (19). Robotgräsklipparen kör först framåt tills den når gränstråden (24). Vid behov kan robotgräsklipparen först stoppas så att den kan orientera sig på nytt. Därefter följer robot- gräsklipparen gränstråden (24) i motsols riktning. Se till att inga föremål fi nns på gränstråden (24). Batteriet i robotgräsklipparen laddas nu komplett. Om problem uppstår när robotgräsklipparen ska docka in, kan det vara nödvändigt att den behöver justeras om i laddningsstationen (19). Justera tills indockningen fungerar felfritt. Med den röda STOPP-knappen (3) kan du alltid stoppa robotgräsklipparen. Efter att STOPP- knappen (3) har tryckts in stoppas robotgräsklip- paren som sedan väntar på nästa kommando. Kontrollera dessutom ställen med stort avstånd till sökslingan eller områden som är anslutna med trånga passager. Upprepa arbetssteget enligt ovanstående beskrivning och skicka robotgrä- sklipparen tillbaka till laddningsstationen (19) med knappen ”HOME” (61).

5.10.2 Kontrollera klippområdet (bild 6b)

För att kontrollera gränserna till klippområdet, gå längs med gräsgränsen och kontrollera om klip- pområdet är fullständigt omgiven av avgränsnin- gar eller hinder. Upprepa detta med alla områden som ska uteslutas, t.ex. blomsterrabatter, och kontrollera om de är entydigt avgränsade vid alla ställen. Vid kritiska ställen där du inte är säker på om robotgräsklipparen kan detektera dem, rekom- menderar vi att du kontrollerar dessa ställen. Ställ robotgräsklipparen på 1 m avstånd till stället som ska kontrolleras. Tänk på att robotgräsklipparen ska vara vänd mot stället som ska kontrolleras. Kontrollera även områden som skyddas med magnetband (27). Starta därefter den upplåsta robotgräsklipparen med knappen ”START A/B“ (64). Robotgräsklipparen kör först framåt och ska då detektera gräsgränsen eller hindret. Detta steg kan du alltid avbryta med knappen ”STOP” (3). Upprepa detta arbetssteg vid alla ställen där du är osäker.

5.10.3 Kontrollera laddningsstationens posi-

tion (bild 6c) Kontrollera laddningsstationens (19) position genom att positionera robotgräsklipparen på olika ställen på gräsmattan efter avslutad kalibrering. Låt den därefter söka efter laddningsstationen (19). Lås upp robotgräsklipparen, tryck på knap- pen ”HOME” (61) och stäng locket till manöver- panelen (13). Detta steg kan du alltid avbryta med knappen ”STOP” (3). Anpassa området, dragnin- gen av gränstråden (24) samt laddningsstatio- nens (19) position vid behov.

5.11 Fästa laddningsstationen

Efter att du har kontrollerat att robotgräsklipparen fungerar på avsett vis och du har bestämt en pas- sande position för laddningsstationen (19), måste laddningsstationen (19) fi xeras med fästskruvar (21). Skruva ned fästskruvarna (21) komplett i marken med sexkantnyckeln (22) (bild 7).

5.12 Kapacitetsindikering för batteri

Tryck på knappen för kapacitetsindikering för batteriet. Kapacitetsindikeringen visar batteriets laddningsnivå med tre lampor (bild 12b). Alla 3 lampor är tända: Batteriet är fulladdat. 2 eller 1 lampor är tända Batteriet har tillräcklig restkapacitet. 1 lampa blinkar: Batteriet är tomt och måste laddas. Alla lampor blinkar Batteriets temperatur har underskridits. Dra av batteriet från maskinen och låt det svalna i rums- temperatur i en dag. Om felet fortfarande indikeras har batteriet djupurladdats och är därmed defekt. Dra av batteriet från maskinen. Du får inte längre använda eller försöka ladda ett defekt batteri. Obs! Om du använder ett Multi-Ah-pack (t.ex. 4-6 Ah) ska detta alltid ställas in på den högre kapacite- ten. Tack vare den skonsamma laddningen och urladdningen vid robotgräsklippare är det inte nödvändigt att använda den lägre kapaciteten för att förlänga livslängden. Anl_FREELEXO_CAM_SPK13.indb 168Anl_FREELEXO_CAM_SPK13.indb 168 01.12.2022 15:36:2001.12.2022 15:36:20S

daren I normaldrift laddas robotgräsklipparens batteri (A) i laddningsstationen (19). För en oberoende användning av batteriet (A) i Power-X-Change- serien kan det även laddas i en extern laddare Power-X-Charger. Obs! – Beroende på modellva- riant är det möjligt att laddaren (B) inte medföljer robotgräsklipparen.

1. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän- ningen i vägguttaget. Anslut laddarens (B) stickkontakt till vägguttaget. Den gröna lam- pan börjar blinka.

2. Sätt batteriet (A) på laddaren (B) (bild 12a).

3. Under punkten „Lampor på laddaren“ fi nns en

tabell som förklarar vad de olika lamporna på laddaren betyder. Medan batteriet laddas upp värms det en aning. Detta är helt normalt. Om batteripaketet inte kan laddas måste du kon- trollera

att nätspänning finns i vägguttaget.

att det finns fullgod kontakt vid laddningskon- takterna Om batteripaketet fortfarande inte kan laddas måste du lämna in

och batteripaketet till vår kundtjänstavdelning. För en professionell returnering vill vi be dig att kontakta vår kundtjänst eller butiken där du köpte produkten. När du returnerar eller avfallshanterar batte- rier eller batteridrivna produkter, måste du se till att dessa förpackas separat i plastpåsar för att undvika kortslutningar eller brand! För att batteripaketets livslängd ska bli så lång som möjligt måste du alltid ladda det i god tid. Detta är alltid nödvändigt om du märker att mas- kinens prestanda börjar försvagas. Se till att bat- teripaketet aldrig laddas ur helt. Detta leder till att batteripaketet förstörs!

6.1 Huvudströmbrytare

Robotgräsklipparen är utrustad med en huvud- strömbrytare (7). Använd huvudströmbrytaren (7) för att slå på (ON) och slå ifrån (OFF) robotgrä- sklipparen (bild 8). Efter att robotgräsklipparen har slagits på spärras den med en PIN-kod.

Använd manöverpanelen (2) för att göra inställ- ningar i din robotgräsklippare. Den integrerade LED-indikeringen informerar dig om robotgräsklip- parens aktuella status. Ta reda på hur styrningen fungerar och vilka tillval som är tillgängliga. Förklaring av lampor på manöverpanelen (bild 9a)

50. Tidslampor: Indikering av daglig klipptid

51. Spärrlampa: Indikering av knappspärr

52. Statuslampa: Indikering av robotgräsklippa-

rens och klippytans status

56. Gränstrådslampa: Indikerar gränskvaliteten

och om en störning i gränstråden föreligger

57. Larmlampa: Indikering av störningar

En översikt över viktiga statusindikeringar fi nns i slutet av denna bruksanvisning i kapitel ”Indikering på robotgräsklipparen samt störningsåtgärder.” Förklaring av knappalternativ på manöver- panelen (bild 9b)

60. Knappar för att ställa in klipptid och ange PIN-

6.3 Ställa in klippningshöjden

Obs! Klippningshöjden får endast ställas in om robotgräsklipparen först slagits ifrån. Tryck först på STOPP-knappen (3). Med inställningen av klipp- ningshöjden (4) kan robotgräsklipparen anpassas steglöst till en klippningshöjd mellan 20 och 60 mm. Detta kan du läsa av på skalan. Om gräsmattans höjd överstiger 60 mm måste den först klippas ned till minst 60 mm så att robot- gräsklipparen inte överbelastas för mycket, vilket Anl_FREELEXO_CAM_SPK13.indb 169Anl_FREELEXO_CAM_SPK13.indb 169 01.12.2022 15:36:2001.12.2022 15:36:20S

i sin tur försämrar drifteff ektiviteten. Använd en vanlig gräsklippare eller en trimmer. Efter att installationen har avslutats kan klipp- ningshöjden anpassas med inställningen av klippningshöjden (4). Börja alltid med en högre klippningshöjd och reducera denna i små steg ned till avsedd höjd.

6.4 Spärranordning / PIN

Spärranordningen förhindrar att robotgräsklippa- ren används av obehörig som inte har tillgång till en giltig kod. För detta ändamål måste du ange en personlig fyrsiff rig säkerhetskod. Låsa upp - Innan du tar robotgräsklipparen i drift måste ange rätt PIN-kod (standard-PIN: ”1-2-3-4”). Öppna locket till manöverpanelen (13) och tryck på spärrknappen (62). Ange sedan siff rorna i PIN-koden långsamt efter varandra och bekräfta sedan inmatningen med knap- pen ”OK” (63). Manöverfunktionerna låses upp och spärrlampan (51) lyser grönt. - Om du har angett fel PIN-kod blinkar spärr- lampan (51) rött. Tryck på spärrknappen (62) och ange PIN-koden igen. Spärr Tryck på spärrknappen (62) om du vill spärra manöverpanelen (2). Spärrlampan (51) blinkar ständigt rött. Standard PIN: Ny PIN: 1 2 3 4 _ _ _ _ Ändra PIN-kod Gör så här för att ändra PIN:

1. Lås upp manöverpanelen (2).

2. Tryck samtidigt på knappen ”OK” (63) och

knappen ”4H” (60) i 3 sekunder. En akustisk signal hörs.

3. Ange en ny PIN-kod (fyrsiff rig). Tryck på knap-

4. Upprepa steg 3 för att bekräfta den nya PIN-

5. Obs! Skriv upp den nya PIN-koden!

Begära ny PIN-kod om du tappat bort din egen PIN-kod Håll kvittot och serienumret för robotgräsklipparen i beredskap. Du behöver dessa för att kunna få en ny PIN-kod!

1. Anslut en tom USB-sticka till USB-porten (14)

enligt beskrivningen (bild 11).

2. Slå på huvudströmbrytaren (7) (ON).

3. Robotgräsklipparen spar automatiskt PUK-

koden på din USB-sticka. Detta arbetssteg avslutas med ett pipande ljud.

4. Dra ut USB-minnet igen. Läs av data från

USB-minnet på en dator. Robotgräsklipparen har lagt upp en textfi l (*.txt). Denna fi l innehål- ler en PUK, en personlig kod. Kontakta vår kundtjänst för att få en PIN-kod.

6.5 Inställningar för robotgräsklipparen

Ställa in klipptid Robotgräsklipparen är utrustad med en kamera- enhet (15) som endast fungerar i dagsljus. När skymningen kommer kan kameraenheten (15) inte längre säkert se skillnad på gräsmatta och gräsgräns. Därför kör robotgräsklipparen auto- matiskt tillbaka till laddningsstationen (19) när skymningen kommer. Eventuellt kan den inställda drifttiden inte nås. Detta gäller även om den inställda starttiden be- fi nner sig i gryningen, skymningen eller i mörker. Robotgräsklipparen lämnar först laddningsstatio- nen (19), men kör därefter genast tillbaka till ladd- ningsstationen (19) vid gränstråden (24). Detta leder till att robotgräsklipparen inte kör denna dag.

1. Lås upp manöverpanelen (2).

2. Tryck på motsvarande knapp (60) för att ställa

2.1 Tryck kort på motsvarande knapp (60) för att

robotgräsklipparen ska klippa varje dag. Detta indikeras genom att den utvalda tidslampan lyser konstant.

2.2 Håll motsvarande knapp (60) intryckt längre

(6 sek) för att robotgräsklipparen ska klippa varannan dag. Detta indikeras genom att tids- lampan blinkar.

3. Tiden indikeras med tidslamporna (50).

4. Bekräfta inställningen genom att trycka på

knappen ”OK” (63). Den ursprungliga tidslängden för den inställda klipptiden ändras. Den ursprungliga starttiden än- dras inte, men tidslängden anpassas till timvärdet som anges. För att ställ in klipptiden rekommenderas 8 tim- mar per dag vid 400 m². Arbetstiden kan behöva anpassas beroende på trädgårdens storlek och komplexitet. Återställa den dagliga starttiden Om den dagliga starttiden ska återställas, tryck samtidigt på knappen ”OK” (63) och knappen ”6H” (60) i 3 sekunder. En framgångsrik återställning bekräftas med 5 pipsignaler. Starta sedan om Anl_FREELEXO_CAM_SPK13.indb 170Anl_FREELEXO_CAM_SPK13.indb 170 01.12.2022 15:36:2101.12.2022 15:36:21S

robotgräsklipparen med knappen ”START A/B“ (64). Tiden när ändringen genomfördes är nu den dagliga starttiden. Antalet timmar som indikeras är den dagliga arbetstiden. Start

1. Lås upp manöverpanelen (2).

2. Tryck på knappen ”START A/B“ (64) för att

välja ytan där gräsklipparen ska köra. Detal- jerad information om de båda ytorna fi nns i kapitlet ”Ta maskinen i drift” under punkten ”Klippningsområde.”

2.1 Tryck kort på knappen ”START A/B“ (64) om

gräsklipparen ska köra på huvudytan (A). Sta- tuslampan (52) lyser då konstant grönt.

2.2 Tryck länge på knappen ”START A/B“ (64) om

gräsklipparen ska köra på biytan (B). Status- lampan (52) blinkar grönt.

3. Stäng locket till manöverpanelen (13).

Robotgräsklipparen kör nu enligt inställningarna för klipptiden. Under arbetstiden övervakas batte- riets laddningsnivå som indikeras med batterilam- pan (55). När batteriets laddningsnivå sjunker till 30 % kör robotgräsklipparen automatiskt tillbaka till laddningsstationen (19). Märk: För drift av robotgräsklipparen krävs ett referensvärde för kvalitetsvärdet. Det- ta bestäms enligt beskrivningen i kapitel ”Trädgårdsgränser – gränskvalitetsvärde”. Robotgräsklipparen startar alltså först med frånslagen klippanordning. Om värdet har be- stämts en gång så börjar robotgräsklipparen med startförloppet enligt aktuell klipptidsin- ställning. Avbryta klippningen

1. Tryck på knappen ”STOPP” (3) för att genast

stoppa robotgräsklipparen.

2. Öppna locket till manöverpanelen (13) helt.

3. Lås upp manöverpanelen (2).

4. Tryck på knappen ”HOME” (61) för att skicka

tillbaka robotgräsklipparen till laddningsstatio- nen (19).

5. Stäng locket till manöverpanelen (13).

6. Nu söker robotgräsklipparen efter gränstrå-

den (24) för att hitta till laddningsstationen (19). Först kör den ett par meter framåt och stannar igen för att orientera sig på nytt. Detta pågår så länge tills robotgräsklipparen har nått fram till gränstråden (24). Därefter följer robotgräsklipparen gränstråden (24) i mot- sols riktning. Se till att inga föremål fi nns på gränstråden (24). STOPP-status: Efter att STOPP-knappen (3) har tryckts står ro- botgräsklipparen i STOPP-status. Detta indikeras med en rad blinkande tidslampor (50). Robotgrä- sklipparen pausar klippningen tills denna status upphävs. STOPP-status kan upphävas på följande sätt:

Lås upp robotgräsklipparen och tryck på knappen ”START A/B“ (64) för att skicka iväg robotgräsklipparen för klippning. Stäng dis- playlocket (25).

Lås upp robotgräsklipparen och tryck på knappen „HOME“ (61) för att skicka tillbaka robotgräsklipparen till stationen. Stäng dis- playlocket (25).

Lås upp robotgräsklipparen och stäng dis- playlocket (25) inom 5 sek.

Lås upp robotgräsklipparen och tryck på spärrknappen (62).

7. Rengöring, underhåll och

reservdelsbeställning Fara! Koppla maskinen spänningsfri inför rengörings- och underhållsarbeten. Dra ut stick kontakten ur vägguttaget och slå ifrån maskinen med huvud- strömbrytaren (7) (OFF) (bild 8). Ta dessutom ut batteriet (A) ur robotgräsklipparen (bild 3b). Obs! Bär arbetshandskar!

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maski- nen med en ren duk eller blås av den med tryckluft med svagt tryck.

Rengör inte robotgräsklipparen under rinnan- de vatten, särskilt under högtryck.

Rengör maskinen regelbundet med en fuktig duk och en aning såpa. Använd inga rengö- rings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

Rengör om möjligt robotgräsklipparen endast med en borste eller en trasa.

Kontrollera knivarnas (10) och knivskivans (11) rörlighet..

Rengör laddningskontakterna på robotgrä- sklipparen (1) och laddningsstationen (19) med ett rengöringsmedel för metall eller ett mycket fint slippapper. Rengör dem för att ga- rantera fullgod uppladdning. Anl_FREELEXO_CAM_SPK13.indb 171Anl_FREELEXO_CAM_SPK13.indb 171 01.12.2022 15:36:2101.12.2022 15:36:21S

Kontrollera linsen i kameraenheten (15) regel- bundet avseende smuts. Rengör vid behov. Särskilt vid regnväder är det möjligt att linsen smutsas ned. Använd aldrig aggressiva ren- görings- eller lösningsmedel.

Slitna eller skadade knivar (10) samt deras fästskruvar ska alltid bytas ut satsvis.

För att garantera lång livslängd ska alla skru- vdelar samt hjul och axlar rengöras och däref- ter oljas in.

Om du vårdar din robotgräsklippare regelbun- det förbättras inte endast dess livslängd och prestanda, utan det blir dessutom lättare att använda maskinen och resultatet blir bättre.

Knivarna (10) är de delar som slits mest. Kontrollera knivarnas (10) skick i regelbundna intervaller samt att de sitter fast ordentligt. Om du märker av kraftiga vibrationer i robot- gräsklipparen, betyder detta att knivarna (10) är skadade eller har deformerats av slag. Om knivarna (10) är slitna eller skadade måste de genast bytas ut.

Kontrollera regelbundet snittbilden på gräs- mattan. Trubbiga knivar innebär att grässtrån inte klipps av rent. Därmed finns det risk för att gräsmattans yta torkar ut och sedan blir brun. Byt ut knivarna regelbundet så att gräsmattan fortfarande klipps rent och rakt.

Kontrollera regelbundet om robotgräsklippa- rens undersida är smutsig. Rengör robotgrä- sklipparen regelbundet. Kraftig nedsmutsning ska åtgärdas omgående.

Under de första veckorna efter att maskinen har tagits i drift och om gräsmattan dessfö- rinnan har klippts med en konventionell grä- sklippare, finns det risk för att robotgräsklip- paren snabbt blir smutsig. Kontrollera därför robotgräsklipparens undersida oftare under denna tidsperiod.

Klipp gräsmattans grässtrån endast i små steg för att undvika kraftig nedsmutsning.

I maskinens inre finns inga andra delar som kräver underhåll.

7.2.1 Byta ut knivarna

Använd endast originalknivar eftersom det annars fi nns risk för att vissa funktioner inte fungerar och att säkerheten inte längre kan garanteras. Robotgräsklipparen är utrustad med tre knivar (10) som är monterade på en knivskiva (11). Dessa knivar (10) har en livslängd på upp till tre månader (om de inte slår i några hinder). Byt ut alla tre knivar (10) samtidigt för att utesluta be- gränsningar i maskinens eff ektivitet och balans. Gör så här för att byta ut knivarna (10) (bild 10) - Obs! - Använd handskar:

1. Blockera rotationen av knivskivan (11) med

en skruvmejsel. Sätt in skruvmejseln genom härför avsedda hål i knivskivan (11) och skyd- dskammen.

2. Lossa på fästskruvarna.

3. Ta av knivarna (10) och byt ut dem mot nya.

Byt alltid ut alla tre knivar (10) satsvis.

4. Dra sedan åt fästskruven på nytt. Kontrollera

att de nya knivarna (10) kan rotera fritt. Genomför regelbundet en allmän kontroll av robotgräsklipparen och ta bort alla rester som ansamlats. Kontrollera tvunget knivarnas (10) skick inför varje säsong. Kontakta vår kundtjänst om reparationer krävs. Använd endast originalre- servdelar.

7.2.2 Programuppdatering

Om du vill uppdatera programmet kan du kopiera det nya programmet till ett tomt usb-minne (for- matera usb-minnet i förväg vid behov). Se till att batteriet har laddats helt innan du utför följande arbetssteg.

1. Ställ robotgräsklipparen i klippområdet.

Medan programuppdateringen genomförs får robotgräsklipparen inte befi nna sig i ladd- ningsstationen (19).

2. Anslut ett usb-minne till usb-porten enligt

beskrivningen (bild 11).

3.1 Robotgräsklipparen installerar nu de båda

fi lerna efter varandra. Alternativt kan fi lerna uppdateras separat. Slå först ifrån robotgrä- sklipparen med huvudströmbrytaren (OFF).

3.2 Systemuppdatering (exempel för fi lbeteck-

ning: CMK_3100.1.2.3.4.bin): Tryck på knappen ”4H” för klipptidsinställningen (60) och slå samtidigt på robotgräsklipparen med huvud- strömbrytaren (7) (ON).

3.3 Kamerauppdatering (exempel för fi lbeteck-

ning: Camera_1.2.3.4.bin): Tryck på knappen ”10H” för klipptidsinställningen (60) och slå samti- digt på robotgräsklipparen med huvudströmb- rytaren (7) (ON).

4. Under uppdateringen blinkar tidslamporna

5. Efter att arbetssteget har avslutats avger

robotgräsklipparen automatiskt en genom- gående ljudsignal. Om arbetssteget var fram- gångsrikt lyser alla 4 tidslampor (50) ständigt. Om arbetssteget inte kunde avslutas slocknar Anl_FREELEXO_CAM_SPK13.indb 172Anl_FREELEXO_CAM_SPK13.indb 172 01.12.2022 15:36:2201.12.2022 15:36:22S

alla 4 tidslampor (50). Programuppdateringen måste då upprepas.

6. Dra ut usb-minnet dras ut och starta om robot-

gräsklipparen med huvudströmbrytaren (7).

7.2.3 Reparera gränstråden

Koppla först lossa laddningsstationen (19) från strömförsörjningen. För det fall att gränstråden (24) har kapats kan tråden repareras med bifoga- de kabelkopplingar (25). För in båda delar av den kapade gränstråden (24) i kabelkopplingen (25) och tryck sedan samman med en tång. Anslut stickkontakten till vägguttaget. Kontrollera funkti- onen med ledning av LED-indikeringen (19a) på laddningsstationen (19).

7.3 Beställa reservdelar

Ange följande information när du beställer reser- vdelar:

Reservdelsnummer för reservdel Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com Reservknivar art.-nr.: 34.140.20

Ladda batteriet (A) komplett inför vinterförva- ringen och slå ifrån huvudströmbrytaren (7) på robotgräsklipparen (OFF). Ta ut batteriet (A) ur maskinen. Koppla loss nätdelen (20) från ström- försörjningen och laddningsstationen (19). Gränstråden (24) kan lämnas kvar utomhus under vintern. Kontrollera dock att anslutningarna är skyddade mot korrosion. Koppla loss anslutnin- garna för gränstråden (24) från laddningsstatio- nen (19). Förvara maskinen och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5°C och 30°C. Förvara maskinen i originalförpacknin- gen.

Slå ifrån maskinen med huvudströmbrytaren (7) (OFF) (bild 8).

Montera transportskydd om förhanden.

Skydda maskinen mot skador och kraftiga vibrationer som särskilt kan uppstå vid trans- port i fordon.

Fixera maskinen så att den inte kan glida eller välta.

Bär robotgräsklipparen i bärhandtaget (6) med knivskivan (11) riktad bort från kroppen.

10. Skrotning och återvinning

Maskinen ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t.ex. metaller och plaster. Om maskinen är defekt får den inte kastas i hus- hållssoporna. Lämna in maskinen till ett insam- lingsställe i din kommun för professionell avfalls- hantering. Hör efter med din kommun om du inte vet var närmaste insamlingsställe fi nns. Anl_FREELEXO_CAM_SPK13.indb 173Anl_FREELEXO_CAM_SPK13.indb 173 01.12.2022 15:36:2201.12.2022 15:36:22S

11. Indikering på laddaren samt störningsåtgärder

LED-indikering (19a) Beskrivning Lösning FRÅN - Ingen strömförsörjning - Kontrollera strömförsörjningen. Lyser grönt - Beredd för klippning - Batteriet komplett laddat - Gränstråd (24) ansluten Blinkar grönt - Gränstråd (24) kapad - Granska gränstråden (24) avseende ska- dor Lyser rött - Batteriet laddas - Vänta tills batteriet har laddats helt

12. Indikering på robotgräsklipparen samt störningsåtgärder

Regnsensorlampa (53) Beskrivning / möjlig orsak Lösning Blinkar gult - Regnsensorn (5) har löst ut. - Vänta tills robotgräsklipparen har torkat. - En detaljerad beskrivning av sensorn fi nns i kapitel 5.2. GNSS-lampa (54) Beskrivning / möjlig orsak Lösning Blinkar grönt - Robotgräsklipparen söker efter en GNSS-anslutning och kalibrerar laddningsstati- onens (19) position. - GNSS-signalen oprecis - Vänta tills kalibreringen har avslutats. - Om GNSS-lampan (54) blinkar ständigt är den mottagna signalen mycket svag (avs- kärmad av byggnader / träd). Laddnings- stationens (19) position bör anpassas. Lyser grönt - Robotgräsklipparen har ka- librerat laddningsstationens (19) position med hjälp av GNSS. - GNSS-signalen precis - Robotgräsklipparen är beredd. Blinkar gult - Ingen GNSS-signal förhan- den - Se till att robotgräsklipparen befi nner sig under fri himmel och att GNSS-signalen inte skärmas av. Lyser gult - Robotgräsklipparen är för långt från laddningsstationen (19). - Flytta robotgräsklipparen till klippområdet som är närmare laddningsstationen (19). Slå ifrån huvudströmbrytaren (7) (OFF) och slå sedan på (ON) igen för att starta robotgräsklipparen på nytt. Lyser rött - Maskinvarufel i GNSS-modu- len - Kontakta vår kundtjänst. Anl_FREELEXO_CAM_SPK13.indb 174Anl_FREELEXO_CAM_SPK13.indb 174 01.12.2022 15:36:2201.12.2022 15:36:22S

Batterilampa (55): Beskrivning / möjlig orsak Lösning Lyser grönt - Batteriet komplett laddat - Robotgräsklipparen är beredd Lyser rött - Batteriets laddningsnivå är låg - Robotgräsklipparen kör till laddningsstati- onen (19) för att ladda batteriet. Blinkar grönt - Batteriet laddas - Robotgräsklipparen befi nner sig i ladd- ningsstationen (19) och laddas. Blinkar rött Batterifel: - Ett batterifel har uppstått i robotgräsklipparen - Batteriet kan inte laddas - Batteriet har nått slutet av sin livslängd - Kontrollera att batteriet har monterats rätt. - Kontrollera att strömbrytaren (7) har sla- gits på (ON) medan robotgräsklipparen befi nner sig i laddningsstationen (19). - Kontrollera laddningsstationens (19) posi- tion. Byt ut batteriet vid behov. Lyser gult Övertemperaturfel: - För hög / för låg batteritem- peratur resp. övertemperatur i styrningen - Vid en batteritemperatur över 65 °C kör robotgräsklipparen tillbaka till laddningsstatio- nen (19). - Vid en batteritemperatur över 45 °C eller under 0 °C stoppas laddningen och robotgräsklipparen väntar i laddningsstationen (19). - Bestäm maskinens arbetstid under som- maren till de tidiga morgontimmarna och undvik att klippa med robotgräsklipparen under dagens varmaste timmar. - Efter att batteriet resp. styrningen har sval- nat till tillåtet temperaturområde, återgår robotgräsklipparen automatiskt till sin pro- grammerade drift. Anl_FREELEXO_CAM_SPK13.indb 175Anl_FREELEXO_CAM_SPK13.indb 175 01.12.2022 15:36:2301.12.2022 15:36:23S

Gränstrådslampa (56) Beskrivning / möjlig orsak Lösning Lyser grönt Robotgräsklipparen befi nner sig i laddningsstationen (19) eller i närheten av sökslingan och avvikelsen till referenskvali- tetsvärdet är endast låg. - Robotgräsklipparen är beredd. Blinkar gult Robotgräsklipparen befi nner sig i laddningsstationen (19) el- ler inom sökslingan och avvikel- sen till referenskvalitetsvärdet har försämrats. Robotgräsklipparen är beredd. Kontrollera gränserna till klippområdet vid behov efter- som det är möjligt att de försämras ytterli- gare. Därmed kan robotgräsklipparen inte längre köra. Blinkar rött Robotgräsklipparen befi nner sig i laddningsstationen (19) eller i närheten av sökslingan och avvikelsen till referenskva- litetsvärdet är för stor. Robot- gräsklipparen stannar kvar i laddningsstationen (19). Kontrollera gränserna till klippområdet. Ra- dera därefter referensvärdet och genomför en ny initiering av gränskvalitetsvärdet. Lyser rött Kamerafel: Robotgräsklipparen tar inte emot någon signal från kame- raenheten. Slå ifrån huvudströmbrytaren (7) (OFF) och slå sedan på (ON) igen för att starta robot- gräsklipparen på nytt. FRÅN - Gränstråden (24) har ska- dats. - Strömförsörjningen till ladd- ningsstationen (19) har bru- tits. - Robotgräsklipparen befi nner sig utanför sökslingan. Kontrollera att LED-indikeringen (19a) på laddningsstationen (19) lyser grönt.. - Kontrollera att gränstråden (24) har lagts rätt och i mitten under laddningsstationen (19). - Kontrollera laddningsstationens (19) posi- tion. Anl_FREELEXO_CAM_SPK13.indb 176Anl_FREELEXO_CAM_SPK13.indb 176 01.12.2022 15:36:2301.12.2022 15:36:23S

Larmlampa (57) Beskrivning / möjlig orsak Lösning Lyser gult Gräsklipparen har lyfts: - Lyftsensorn är utlöst oavbru- tet i 10 sekunder Gräsklipparen blockerad: - Hindersensorn har aktiverats fl era gånger inom en minut - Hindersensorn är permanent aktiverad i 10 sekunder - Hindersensorn har aktiverats tre gånger vid körning tillba- ka till laddningsstationen (19) För nära stationen: - Robotgräsklipparen har ski- ckats tillbaka för nära ladd- ningsstationen (19). Har vält: - Robotgräsklipparen har tip- pats varaktigt i 10 sekunder. - Robotgräsklipparen lutade för länge i en riktning Tryck på STOPP-knappen (3) för att öppna locket till manöverpanelen (13). Starta om klippningen med manöverpanelen (2): - Om detta fel förekommer ofta måste du granska klippområdet avseende hinder med en höjd över 10 cm. Ta bort dessa hinder eller avgränsa dem från klippområ- det. Tryck på STOPP-knappen (3) för att öppna locket till manöverpanelen (13). Starta om klippningen med manöverpanelen (2): - Kontrollera om robotgräsklipparen blo- ckeras av ett hinder eller har klämts fast mellan träd, buskar eller liknande. Åtgärda hindret eller undvik detta område. - Kontrollera klippområdet om detta fel före- kommer ofta. Var särskilt uppmärksam på trånga vinklar, korridorer, staket, stenblock osv. - Kontrollera om gräset är för högt och om robotgräsklipparen därför blockeras. I det- ta fall måste du först klippa ned gräset till under 60 mm. Tryck på STOPP-knappen (3) för att öppna locket till manöverpanelen (13). Starta om klippningen med manöverpanelen (2): - Robotgräsklipparen bör skickas tillbaka till laddningsstationen (19) med minst 2 m avstånd. Tryck på STOPP-knappen (3) för att öppna locket till manöverpanelen (13). Starta om klippningen med manöverpanelen (2): - Ställ robotgräsklipparen på en jämn yta och starta den sedan på nytt. - Om robotgräsklipparen har vält pga. en brant slänt, måste du avgränsa området för att undvika alltför branta sluttningar. Anl_FREELEXO_CAM_SPK13.indb 177Anl_FREELEXO_CAM_SPK13.indb 177 01.12.2022 15:36:2401.12.2022 15:36:24S

Larmlampa (57) Beskrivning / möjlig orsak Lösning Lyser gult Hjulfel: - Bakhjulen (8) har lyfts av ett hinder - Bakhjulen (8) roterar fritt pga. ojämnheter i gräsmattan STOPP-knapp fel: Locket till manöverpanelen (13) är öppet och en knapp på ma- növerpanelen (2) har tryckts, men STOPP-knappen (3) har inte utlösts Utanför: Robotgräsklipparen detekterar ingen gräsyta eller gräsgräns och befi nner sig därför utan klippområdet. Tryck på STOPP-knappen (3) för att öppna locket till manöverpanelen (13). Starta om klippningen med manöverpanelen (2): - Ställ robotgräsklipparen på en jämn yta och starta den sedan på nytt. Tryck på STOPP-knappen (3) för att öppna locket till manöverpanelen (13). Starta om klippningen med manöverpanelen (2): - Kontrollera att locket till manöverpanelen (13) kan öppnas och stängas fritt med knappen ”STOPP” (3). - Kontrollera funktionen för knappen ”STOPP” (3). Tryck på STOPP-knappen (3) för att öppna locket till manöverpanelen (13). Starta om klippningen med manöverpanelen (2): - Kontrollera att robotgräsklipparen befi nner sig inom klippområdet. Lyser rött Sensorfel: - Robotgräsklipparen har stop- pats pga. ett sensorfel Motorfel / motoröverström: - Robotgräsklipparen har stan- nat på grund av överström i motorn eller ett motorfel Driftstörning: - Robotgräsklipparen har stan- nat pga. ett driftfel Slå ifrån huvudströmbrytaren (7) (OFF) och slå sedan på (ON) igen för att starta robot- gräsklipparen på nytt. Slå ifrån huvudströmbrytaren (7) (OFF) och slå sedan på (ON) igen för att starta robot- gräsklipparen på nytt. - Kontrollera gräsets höjd inom klipp- ningsområdet och klipp ev. ned gräset till under 60 mm höjd. - Höj klippningshöjden. Börja alltid med en högre klippningshöjd och reducera denna i små steg ned till avsedd höjd. - Granska knivskivorna (11) och hjulen avseende nedsmutsning. Rengör dessa delar noggrant. - Kontrollera om bakhjulen och knivskivan (11) är blockerad. Kontakta din kundtjänst om du inte kan åtgärda dessa blockader på egen hand. Slå ifrån huvudströmbrytaren (7) (OFF) och slå sedan på (ON) igen för att starta robot- gräsklipparen på nytt. Blinkar rött Magnetbandssensor-fel: Robotgräsklipparen tar inte emot någon signal från mag- netbandssensorn. Slå ifrån huvudströmbrytaren (7) (OFF) och slå sedan på (ON) igen för att starta robot- gräsklipparen på nytt. Anl_FREELEXO_CAM_SPK13.indb 178Anl_FREELEXO_CAM_SPK13.indb 178 01.12.2022 15:36:2401.12.2022 15:36:24S

Felsökning Störning Möjlig orsak Åtgärder Robotgräsklipparen står i klippområdet. Robotgräsklipparen kan inte slås på. - För låg batterispänning - Störning i strömkretsen eller elektroniken - Flytta tillbaka robotgräsklipparen till ladd- ningsstationen (19) där den kan laddas. - Slå på huvudströmbrytaren (7) (ON). - Kontakta vår kundtjänst. - Kontrollera laddningsstationens (19) po- sition och maximalt avstånd till laddnings- stationen (19) - Använd ett batteri med högre kapacitet. - Varning: Om ett multi-Ah-batteri (t.ex. 4-6 Ah) används ska den högre kapaciteten ställas in. Tack vare den skonsamma ladd- ningen och urladdningen vid robotgrä- sklippare är det inte nödvändigt att använ- da den lägre kapaciteten för att förlänga livslängden. Robotgräsklipparen kan inte köra tillbaka till laddningsstati- onen. - Laddningsstationen (19) inte rätt installerad. - Kontrollera att LED-indikeringen (19a) på laddningsstationen (19) lyser grönt. - Kontrollera att gränstrådarna (24) är an- slutna till laddningsstationen (19) och att den främre gränstråden (24) har dragits mitt under laddningsstationen (19). - Kontrollera att laddningsstationen (19) har positionerats rätt. Robotgräsklipparen är mycket högljudd. - Knivarna (10) skadade - Främmande vidhäftande res- ter på knivarna (10) - Robotgräsklipparen har star- tats för nära hinder - Knivdriften eller drivmotorn är skadad - Andra delar i robotgräsklip- paren är skadade - Byt ut knivarna(10). De tre klingorna (10) måste bytas ut samtidigt. - Drifteff ektiviteten i robotgräsklipparen är beroende på hur vassa knivarna (10) är. Se därför till att knivarna (10) hålls i full- gott skick. - Slå ifrån robotgräsklipparen säkert och använd arbetshandskar medan du rengör knivarna (10) för att undvika skärskador. - Låt kundtjänst reparera eller byta ut motorn. Robotgräsklippa- ren stannar kvar i laddningsstationen. Robotgräsklipparen kör alltid tillbaka till laddningsstationen. - Arbetstiderna har ställts in felaktigt - Batteriets laddningsnivå är för låg och sjunker under 30

- Regnsensorn har löst ut. - Robotgräsklipparen är över- hettad. - Det börjar skymma så att kameraenheten inte längre fungerar rätt. - Kontrollera arbetstiderna som har ställts in - Robotgräsklipparen påbörjar och avslutar klippningen beroende på tidsfönstret som har ställts in. Utanför detta tidsintervall st- annar robotgräsklipparen kvar i laddnings- stationen (19). Anl_FREELEXO_CAM_SPK13.indb 179Anl_FREELEXO_CAM_SPK13.indb 179 01.12.2022 15:36:2501.12.2022 15:36:25S

Felsökning Störning Möjlig orsak Åtgärder Robotgräsklipparen kan inte hitta ladd- ningsstationen (19). - Laddningsstationen (19) befi nner sig i en position där endast en svag GNSS-signal tas emot - Hinder i omedelbar närhet till slingan av gränstråden hindrar maskinen från att nå slingan. - Anpassa laddningsstationens (19) po- sition och radera kartläggningen enligt beskrivningen i bruksanvisningen. - Anpassa formen av gränstrådsslingan / förstora slingan. OBS! En kapad gränstråd och följdskador täcks inte av garantin! Felsökning magnetband (27) Störning Möjlig orsak Åtgärder Robotgräsklipparen detekterar inte mag- netbandet (27) och kör över bandet. - Magnetbandet (27) har lagts för djupt i marken. - Magnetbandet (27) fungerar inte rätt eftersom utomhus- temperaturen är för hög. - Lägg magnetbandet (27) på marken eller ca 5 cm djupt i marken. - Vänta tills temperaturen har sjunkit. Und- vik att använda robotgräsklipparen under dagens varmaste timmar. Robotgräsklipparen stannar eller kör okontrollerat i när- heten av avgräns- ningsområdet. - Magnetbandet (27) har lagts för nära gränstråden (24). Avståndet mellan två obero- ende avgränsningsområden med magnetband (27) är för kort. - I klippområdet uppstår stör- ningar pga. elektriska kablar. - Håll ett avstånd på minst 80 cm mellan gränstråden (24) och magnetbandet (27) eller mellan två avgränsningsområden. - Undvik elektriska kablar som har dragits i klippområdet. Ställ laddningsstationen (19) vid kanten av klippområdet. Håll ett avstånd till andra klippytor (t.ex. grann- tomten) som drivs med gränstråd. Robotgräsklipparen kör in i avgräns- ningsområdet. - Robotgräsklipparen slirar över magnetbandet (27). - Undvik att lägga magnetbandet (27) på sluttningar. - Beakta föreskrivna installationsvillkor. Anl_FREELEXO_CAM_SPK13.indb 180Anl_FREELEXO_CAM_SPK13.indb 180 01.12.2022 15:36:2501.12.2022 15:36:25S

Einhell Germany AG ser fram emot att du använder en FREELEXO CAM robotgräsklippare. Vi lägger stor vikt vid att skydda personuppgifter. Nedan beskriver vi vilka data som bearbetas allmänt när du an- vänder maskinen.

Laddningsstationens position Robotgräsklipparen spar lokalt laddningsstationens position som har bestämts med GNSS-positi- onsbestämning. Denna position behövs för att maskinen ska kunna navigera tillbaka till laddnings- stationen eller till gränstråden efter avslutad klippning. Vid service kan denna information läsas ut fysiskt ur maskinen med hjälp av loggfilen.

Tidpunkt för soluppgång/solnedgång Robotgräsklipparen spar lokalt tidpunkten för soluppgång resp. solnedgång som har bestämts med GNSS-positionsbestämning. Detta behövs så att maskinen endast kan startas i ett tidsintervall när kameraenheten kan ta bilder, dvs. med tillräcklig ljusstyrka. Vid service kan denna information läsas ut fysiskt ur maskinen med hjälp av loggfilen.

Bilder från kameraenheten Robotgräsklipparen spar lokalt bilder som kommer från kameraenheten. Detta krävs på systemsi- dan för att ständigt förbättra robotgräsklipparens algoritm. I maskinen fi nns bilder som har tagits vid klippningen under de senaste 15 minuterna. Denna datasats skrivs över kontinuerligt. Om robotgrä- sklipparen befi nner sig i laddningsstationen eller om den söker efter laddningsstationen kommer inga bilder att tas. Vid service kan dessa bilder läsas ut lokalt om fel som har uppstått behöver loka- liseras. Dessa bilder raderas därefter. Du kan på egen hand radera både positionsspecifi k information och bilder från maskinen. Slå först ifrån robotgräsklipparen med huvudströmbrytaren. Tryck samtidigt på spärrknappen (radera GNSS-informa- tion) resp. knappen ”OK” (radera kamerabilder) och slå på robotgräsklipparen med huvudströmbrytaren för att radera den sparade informationen. Maskiner avger en akustisk signal som bekräftar att informati- onen har raderats. En detaljerad dokumentation om våra dataskyddsriktlinjer fi nns på vår webbplats under ”Datasekretess.” Anl_FREELEXO_CAM_SPK13.indb 181Anl_FREELEXO_CAM_SPK13.indb 181 01.12.2022 15:36:2601.12.2022 15:36:26S

14. Lampor på laddaren

Indikeringsstatus Betydelse och åtgärder Röd lysdiod Grön lysdiod Från Blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren. Till Från Laddning Laddaren snabbladdar batteriet. De olika laddningstiderna anges på ladd- aren. Märk! Beroende på befintlig laddningsnivå i batteriet kan de verkliga ladd- ningstiderna till viss del avvika från angivna laddningstider. Från Till Batteriet har laddats och är klart för användning. (READY TO GO) Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt. Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min. Åtgärd: Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet. Blinkar Från Anpassningsladdning Laddaren har ställts in på ett läge för skonsam laddning. Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid. Detta kan ha följande orsaker: - Batteriet har inte laddats under mycket lång tid. - Batteriets temperatur är inte i idealområdet. Åtgärd: Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare. Blinkar Blinkar Störning Batteriet kan inte längre laddas. Batteriet är defekt. Åtgärd: Ett defekt batteri får inte längre laddas. Ta ut batteriet ur laddaren. Till Till Temperaturstörning Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C) Åtgärd: Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C). Anl_FREELEXO_CAM_SPK13.indb 182Anl_FREELEXO_CAM_SPK13.indb 182 01.12.2022 15:36:2601.12.2022 15:36:26S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återv- inning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska kompo- nenter vars syfte har varit att komplettera den förbrukade utrustningen. Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. Anl_FREELEXO_CAM_SPK13.indb 183Anl_FREELEXO_CAM_SPK13.indb 183 01.12.2022 15:36:2701.12.2022 15:36:27S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Batteri Förbrukningsmaterial/förbrukningsdelar* Knivar Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_FREELEXO_CAM_SPK13.indb 184Anl_FREELEXO_CAM_SPK13.indb 184 01.12.2022 15:36:2701.12.2022 15:36:27S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_FREELEXO_CAM_SPK13.indb 185Anl_FREELEXO_CAM_SPK13.indb 185 01.12.2022 15:36:2801.12.2022 15:36:28CZ
