BRUGSANVISNING GECH 3665 Li EINHELL

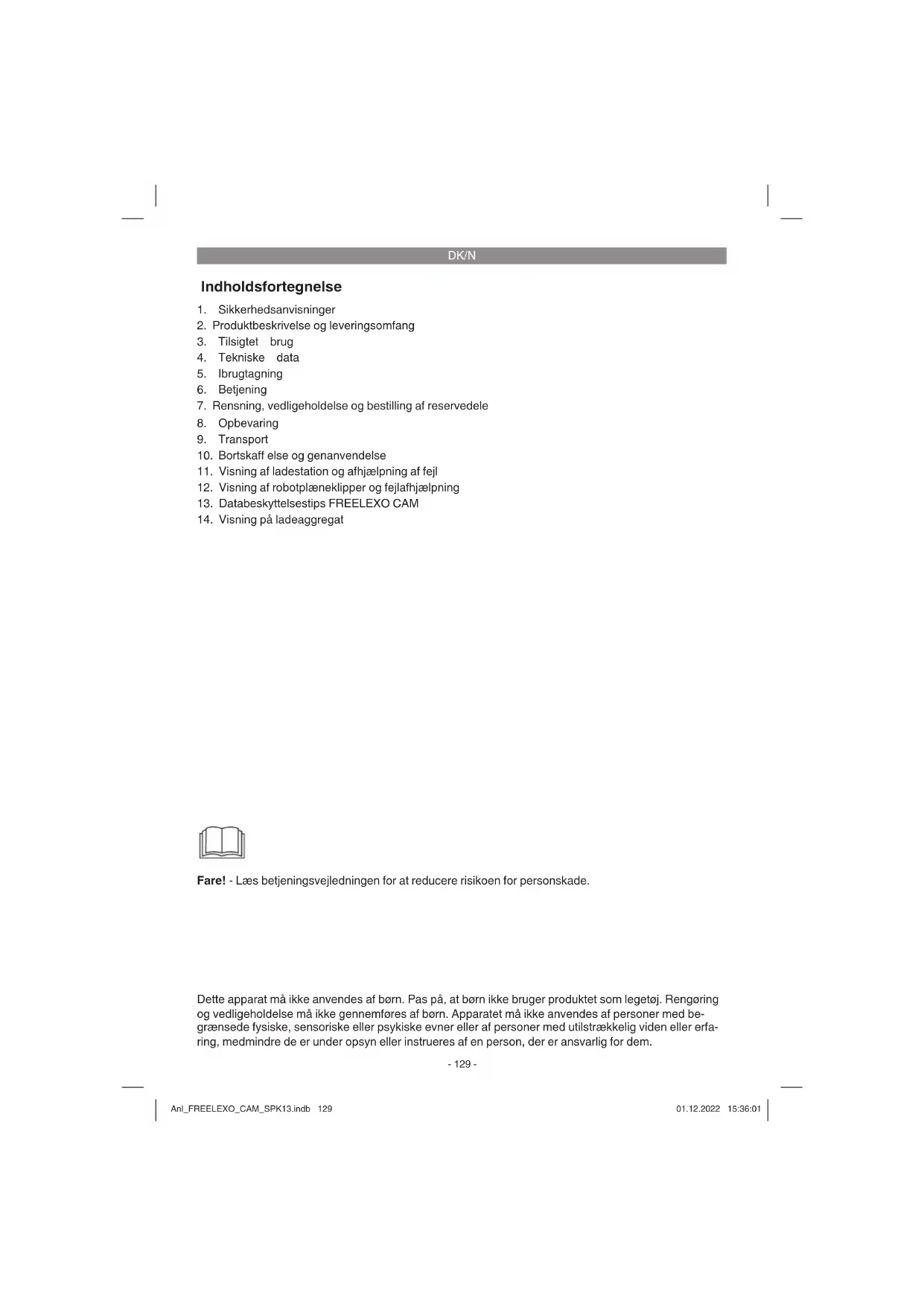

1. Sikkerhedsanvisninger

11. Visning af ladestation og afhjælpning af fejl

12. Visning af robotplæneklipper og fejlafhjælpning

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade. Dette apparat må ikke anvendes af børn. Pas på, at børn ikke bruger produktet som legetøj. Rengøring og vedligeholdelse må ikke gennemføres af børn. Apparatet må ikke anvendes af personer med be- grænsede fysiske, sensoriske eller psykiske evner eller af personer med utilstrækkelig viden eller erfa- ring, medmindre de er under opsyn eller instrueres af en person, der er ansvarlig for dem. Anl_FREELEXO_CAM_SPK13.indb 129Anl_FREELEXO_CAM_SPK13.indb 129 01.12.2022 15:36:0101.12.2022 15:36:01DK/N

Fare! Når produkter bruges, skal visse sikkerhedsforan- staltninger overholdes for at forhindre kvæstelser og skader. Læs derfor betjeningsvejledningen/ sikkerhedsanvisningerne grundigt igennem først. Opbevar betjeningsvejledningen et praktisk sted, så du altid har den lige ved hånden. Husk at lade betjeningsvejledningen/sikkerhedsanvisningerne følge med produktet, hvis du overdrager det til andre. Vi fraskriver os ansvaret for uheld eller skader, der opstår som følge af en manglende overholdelse af denne vejledning og sikkerheds- instrukserne.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi ndes i det medfølgende hæfte! Advarsel! Læs alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, som dette el-værktøj er udstyret med. Følges de efterføl- gende anvisninger ikke, kan dette føre til elektrisk stød, brand og/eller alvorlige kvæstelser. Alle sikkerhedsanvisninger og øvrige anvis- ninger skal opbevares til senere brug. Forklaring af de anvendte symboler (se billede 13) A. ADVARSEL - Læs betjeningsvejledningen igennem, før maskinen tages i brug! B. ADVARSEL - Overhold en passende sikker- hedsafstand, når maskinen kører! C. ADVARSEL - Betjen spærringen, før arbejde gennemføres på maskinen, eller før maskinen løftes! PAS PÅ - Berør ikke roterende knive! D. ADVARSEL - Kør ikke med på maskinen! PAS PÅ - Berør ikke roterende knive! E. Beskyttelsesklasse II (dobbeltisolering). F. Akkumulatorbatterierne skal opbevares i et tørt rum med en omgivende temperatur på +10 °C - +40 °C. Opbevaring skal ske i opla- det tilstand (mindst 40%). G. Beskyttelsesklasse III H. Træg sikring 2 A

I. Kun til brug i tørre rum.

J. ADVARSEL: Batteriet må kun lades med den aftagelige netdel NT24/1/PS24/1, der fulgte med dette produkt. Pas på! Træk stikket ud og afbryd ledekablet fra ladestati- onen i tordenvejr.

1. Robotplæneklipper

3. STOP-taste/frigørelsestaste til tildækning af

4. Indstilling af klippehøjde

13. Tildækning af betjeningsfelt

21. Fastspændingsskrue

23. Fastgørelseskrog

25. Kabelforbindelse

28. Lineal (til at tage ud)

2.2 Leveringsomfang og udpakning

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forvisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt produktet ud af emballagen.

Kontroller, at der ikke mangler noget.

Undersøg produktet og tilbehøret for trans- portskader.

Smid ikke emballagen ud, før garantiperioden er udløbet. Anl_FREELEXO_CAM_SPK13.indb 130Anl_FREELEXO_CAM_SPK13.indb 130 01.12.2022 15:36:0101.12.2022 15:36:01DK/N

Fare! Produktet og emballagen er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for nedsvægelse og kvælning! Leveringsomfang, monteringsmateriale og tilbehør (følger evt. ikke med leveringen): Leveringsomfanget er angivet på det vedlagte informationsark om leveringsomfanget.

Fastgørelsesskruer (4 stk.)

Original betjeningsvejledning

Sikkerhedsanvisninger Hjælpemidler, der er brug for (følger ikke med leveringen)

Robotplæneklipperen er egnet til at blive brugt i private haver og må kun bruges til at slå plæne- arealer. Maskinen må kun anvendes i overensstemmelse med det tilsigtede formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produk- tet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Støjværdierne blev målt i henhold til standarderne EN ISO 3744; 1995, ISO 11094: 1991. Advarsel! Maskinen frembringer et elektromagnetisk felt under driften. Dette felt kan under visse omstændigheder indvirke på aktive eller pas- sive medicinske implantater. For at reducere faren for alvorlige eller dødelige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge og produ- centen af implantatet, inden maskinen tages i brug.

Læs hele betjeningsvejledningen, før du går i gang med at installere robotplæneklipperen. Installationens kvalitet påvirker det resulte- rende slåresultat direkte.

5.1 Funktionsprincip

Læs og overhold betjeningsvejledningen nøje for at sikre en korrekt og sikker brug af robotplæne- klipperen. Anl_FREELEXO_CAM_SPK13.indb 131Anl_FREELEXO_CAM_SPK13.indb 131 01.12.2022 15:36:0201.12.2022 15:36:02DK/N

Robotplæneklipperen vælger sin retning tilfældigt. Hele haven slås, da robotplæneklipperen når ud i alle områder, der ikke er udelukket af afgræns- ninger og forhindringer. Når robotplæneklipperen mærker, at den har nået en græsgrænse eller registrerer en forhindring, ændrer robotplæneklip- peren sin retning, hvorefter græsslåning fortsæt- tes tilfældigt i en anden retning. Med sensoren kan robotplæneklipperen registrere forhindringer samt græsplænen, så den kan bevæge sig frit i arbejdsområdet. Robotplæneklipperen er udstyret med en kame- raenhed, der genererer og forarbejder billeder af området foran plæneklipperen. Området foran denne undersøges og kontrolleres for at fi nde ud af, om der er tale om slåareal, græsgrænse eller en forhindring. Så længe området foran denne vurderes som slåareal, bevæger robotplæneklip- peren sig ligeud med tændt slåmaskine. Vurderes området som græsgrænse eller forhindring, stop- per robotplæneklipperen, hvorefter den kontrolle- rer slåområdet og går i gang med at slå græs igen i en tilfældig retning. Slåområdet skal kontrolleres nøje og tilpasses, så robotplæneklipperen har nok plads til at registrere, hvor slåområdet ender. Græsgrænserne skal være defi neret klart og tydeligt, så robotplæneklipperen kan identifi cere disse entydigt i sin reaktionstid. Det trukkede ledekabel (24) sikrer, at plæneklip- peren kører nøjagtigt ind i ladestationen (19) og begrænser på ingen måde under græsslåningen. Robotplæneklipperen skal derfor befi nde sig på et plæneareal med klare, optiske eller fysiske grænser. Robotplæneklipperen skal befi nde sig i ladestationen (19), før den bruges første gang, så robotplæneklipperen fi nder ledekablet (24) og så ladestationen. Via et globalt navigationssatel- litsystem (GNSS) bestemmer den ladestationens (19) position. Ændres ladestationens (19) posi- tion, skal robotplæneklipperen positioneres i la- destationen (19 igen, så den kan kalibreres. Sikr, at positionsbestemmelsen hverken forhindres af afskærmninger eller af overdækninger. Sørg for, at ladestationen (19) ikke positioneres ved siden af høje bygninger. Under visse omstændigheder er det evt. ikke muligt at kalibrere på grund af et manglende signal. Har akkumulatorbatteriet en lav ladetilstand, ven- der robotplæneklipperen tilbage til ladestationen (19). Vha. GNSS-modulet bestemmer robotplæ- neklipperen afstanden til ladestationen (19) og søger denne. Rammer robotplæneklipperen en havegrænse eller forhindringer, når den søger efter søgesløjfen, gemmer robotplæneklipperen sin position, og slåområdet kortlægges. Derved fi nder robotplæneklipperen hurtigere tilbage til ladestationen (19) under fortløbende brug. Når robotplæneklipperen er nået frem til ledekablet (24), kører den via sine trådregistreringssensorer hen til ladestationen (19). Denne proces kan vare et par minutter afhængigt af, hvor stor haven er, og hvor kompleks processen er. Desuden kontrolleres den positionsspecifi kke information til solopgang/solnedgang vha. det globale navigationssatellitsystem (GNSS). Der er behov for tilstrækkeligt dagslys for at sikre en fejlfri funktion af robotplæneklipperen. Kontroller linsen på kameraenheden (15) for snavs med jævne mellemrum.

Robotplæneklipperen er udstyret med fl ere sik- kerhedssensorer. Robotplæneklipperen kan be- væge sig i sit slåområde med sensorerne.

Løftesensor: Løftes robotplæneklipperen bagfra mere end 30° væk fra jorden, eller taber et forhjul (12) kontakten til jorden, stoppes robotplæneklip- peren og rotationen af klingerne (10) med det samme.

Hældningssensor: Hælder robotplæneklipperen meget i en ret- ning, stoppes robotplæneklipperen og rotatio- nen af klingerne (10) med det samme.

Forhindringssensor: Robotplæneklipperen registrerer forhindrin- ger på sin vej. Kolliderer robotplæneklipperen med en forhindring, stoppes robotplæneklip- peren og rotationen af klingerne (10) med det samme, hvorefter den kører tilbage væk fra forhindringen.

Kameraenhed: Robotplæneklipperen er udstyret med en ka- meraenhed (15), der analyserer slåområdet (ca. 1m²), der fi ndes foran den. Kameraet er rettet mod undergrunden, hvormed ob- jekter, der fi ndes i billedområdet, vises med en maks. højde på 50 cm. Billedmaterialet, der skal behandles, gemmes kun lokalt og temporært på robotplæneklipperen og over- skrives løbende. Robotplæneklipperen kan registrere forhindringer og arbejdsområdet, hvor der ikke fi ndes mere græs. Rammer ro- botplæneklipperen en forhindring, eller regist- reres der ikke noget græs, stopper den, hvor- efter den går i gang igen med at slå græs i en Anl_FREELEXO_CAM_SPK13.indb 132Anl_FREELEXO_CAM_SPK13.indb 132 01.12.2022 15:36:0201.12.2022 15:36:02DK/N

tilfældig retning. På grund af kameraenheden kan robotplæneklipperen hverken arbejde i mørke eller om natten. Af den grund bør græs slås om dagen, i dagslys, så robotplæneklip- peren kan arbejde pålideligt. Derved beskyt- tes også smådyr som f.eks. indsvin, der er aktive i skumringen.

Afstandssensorer: Robotplæneklipperen er udstyret med af- standssensorer (16), der bruges til at fi nde forhindringer på vejen. Rammer robotplæne- klipperen en forhindring, stopper den, hvoref- ter den går i gang igen med at slå græs i en tilfældig retning.

Magnetbåndsensor Robotplæneklipperen er udstyret med en magnetbåndsensor og registrerer et mag- netbånd (27), der ligger på jorden. Rammer robotplæneklipperen et magnetbånd, stopper den, hvorefter den går i gang igen med at slå græs i en tilfældig retning. Magnetbåndet fungerer som virtuel grænse, hvorved der kan dannes haveområder, hvor robotplæneklippe- ren ikke skal slå græs.

Regnsensor: Robotplæneklipperen er udstyret med en regnsensor (5) for at forhindre, at robotplæne- klipperen arbejder, når det regner. Robotplæ- neklipperen vender tilbage til ladestationen (19), når regn registreres, her oplades den helt. Når regnsensoren (5) er tør igen, genop- tager den arbejdet, hvis den stadigvæk befi n- der sig i et aktivt tidsvindue. Er regnsensoren (5) udløst, lyser regnsensor-LED-en (53). Kortslut ikke de to metalsensensorer med metal eller med et andet ledende materiale. Dette forringer en korrekt funktion af robot- plæneklipperen.

GNSS-modul Robotplæneklipperen bestemmer sin position og positionen for ladestationen (19) vha. et globalt navigationssatellitsystem (GNSS). Det er en hjælp, når robotplæneklipperen skal vende tilbage til ladestationen (19). Med GNSS-modulet kan robotplæneklipperen bestemme de lokale tider for solopgang og solnedgang, hvorved robotplæneklipperen ikke kan bruges, når det er mørkt og om natten. Derved kan robotplæneklipperen arbejde pålideligt med kameraenheden (15). Med GNSS-modulet bestemmer robotplæ- neklipperen altid sin afstand til ladestationen (19). Robotplæneklipperen må maks. fjerne sig 1000 m fra ladestationen (19), ellers lyser GNSS-LED (54) gul, og robotplæneklipperen kan ikke bruges i hovedareal-funktionen. Til arbejde i biareal-funktionen er afstanden til ladestationen (19) ikke relevant.

Er græsset mere end 60 mm højt, skal græsplæ- nen afkortes, da robotplæneklipperen ellers be- lastes alt for meget, desuden forringes driftseff ek- tiviteten. Dette gøres ved at bruge en almindelig græsslåmaskine eller en trimmer. Fjern alle løse genstande fra græsplænen, der kan komme til skade af robotplæneklipperen, eller som kan bes- kadige robotplæneklipperen. Kontroller slåområdet og dets græsgrænse samt områder, der ikke skal slås. I de efterfølgende kapitler i denne betjeningsvejledning fi ndes in- formationer om, hvordan entydige græsgrænser kan defi neres, og bestemte områder kan beskyt- tes. Nogle forhindringer kan tidligt registreres af robotplæneklipperen og skal ikke beskyttes tidskrævende. Sørg for at have følgende værktøjer inden for rækkevidde: Hammer, tang, afi soleringstang og vaterpas (som option).

5.3.1 Beregning af græsplænens stigning

Robotplæneklipperen kan klare stigninger på op til 25%. Undgå derfor stejlere stigninger. Stignin- gen beregnes på basis af den tilbagelagte højde og afstanden (billede 3a). Eksempel: a/b = 25 cm/100 cm = 25 %

5.3.2 Montering af akkumulatorbatteri

Robotplæneklipperen kører med et akkumula- torbatteri (A) fra Power-X-Change-serien. Pas på: Akkumulatorbatteriet (A) kan afhængigt af modelvarianten evt. ikke følge med robotplæne- klipperen. Åbn låget til akkumagasinet (9). Tryk på anslagsknappen på akkumulatorbatteriet (A) og skub akkumulatorbatteriet (A) ind i den passende akkuholder. Luk låget til akkumulatorbatterirum- met (9) og kontroller, at det falder rigtigt i hak (bil- lede 3b). Akkumulatorbatteriet (A) fjernes ved at åbne akkumagasinet (9). Tryk på anslagsknappen på akkumulatorbatteriet (A) og træk akkumulator- batteriet (A) ud.

Find først den bedste position for ladestationen (19). Der er brug for en udvendig stikdåse, der le- verer strøm hele tiden, så robotplæneklipperen al- tid fungerer. Ladestationen (19) skal placeres på en lige overfl ade på højde med græsbevoksnin- Anl_FREELEXO_CAM_SPK13.indb 133Anl_FREELEXO_CAM_SPK13.indb 133 01.12.2022 15:36:0301.12.2022 15:36:03DK/N

gen. Sørg for, at området er fl adt og tørt. Stil helst ladestationen (19) på slåområdets kant. Sørg for, at netkablet til ladestationen (19) ikke trækkes i slåområdet; det kan evt. graves ned, så det ikke beskadiges af robotplæneklipperen. Positioner ladestationen (19) med ledekablet (24) et sted, hvor den er nemt tilgængelig fra alle områder og på et frit areal uden forhindringer. Undgå at positionere ladestationen (19) i vans- keligt tilgængelige hjørner eller i områder, der er afgrænsede af indsnævringer. Ladestationens (19) maks. afstand til en græs- grænse må ikke være mere end 1000 m. Dette øger sikkerheden mod tyveri. Ved større afstande lyser GNSS-LED (54) gul, og robotplæneklip- peren an ikke bruges i hovedareal-funktionen. Til arbejde i biareal-funktionen er afstanden til ladestationen (19) ikke relevant. Det anbefales, at den maks. afstand mellem græsgrænsen og ladestationen (19) ikke er mere end 60 m, så en eff ektiv og automatisk klipning er garanteret. Er afstanden til ladestationen (19) større, kan det ske, at rest-akkuladningen i robotplæneklipperen ikke kan klare at køre robotplæneklipperen tilbage til ladestationen (19). Til større slåarealer skal der bruges en akku med højere akkukapacitet. Vælg en plads i skyggen, da akkumulatorbatteriet helst skal lades i køle omgivelser. Høje bygninger og træer kan forringe GNSS-signalet, så robot- plæneklipperen ikke selvstændigt kan fi nde tilba- ge til ladestationen (19). Hold derfor passende afstand til høje bygninger og træer og sørg for, at ladestationen (19) befi nder sig under fri himmel. Kontroller desuden, at ledekablet (24) er trukket lige mindst 1 m væk foran ladestationen (19) og mindst 0,5 m bag ved ladestationen (19) (billede 4a). Kurver direkte foran ladestationen (19) kan føre til problemer, når robotplæneklipperen kobles på til opladning.

5.4.2 Lokalisering af ladestation

Når akkuen er næsten tom, vender robotplæne- klipperen tilbage til ladestationen (19) ved at følge ledekablet (24). Robotplæneklipperen sammenli- gner med jævne mellemrum sin faktiske position med den kalibrerede ladestationsposition vha. GNSS. Robotplæneklipperen kører henimod lade- stationen (19) og søger ledekablet (24) i fl ere trin. Her stopper robotplæneklipperen igen og igen og kører evt. i en anden retning for at komme hen til ledekablet (24). Kommer robotplæneklipperen i nærheden af ledekablet (24), går den i gang med at lede efter dets position vha. drejende bevægel- ser og ladekablets (24) signalstyrke. Rammer robotplæneklipperen en forhindring eller en græsgrænse under græsslåningen, gemmes denne position. Her opstår der en kortlægning, der hjælper robotplæneklipperen med at fi nde ladestationen (19) noget hurtigere. Når robotplæneklipperen har nået ledekablet (24), følger den dette mod uret hen til ladestatio- nen (19). Sørg derfor for at placere ladestationen (19) korrekt (Billede 4a).

5.4.3 Tilslutning af ladestation til netdel

1. Sikr, at netspændingen er 100-240 V ved

50/60 Hz, før ladestationen (19) forbindes med strømforsyningen.

2. Forbind netdelen (20) direkte med en stikdå-

se. Brug ikke kablet til andre formål.

3. Brug ikke netdelen (20), hvis den er beskadi-

get. Kontakt straks en autoriseret fagmand, der kan udskifte defekte dele, hvis der kons- tateres skader på kabler eller netdelen (20).

4. Oplad ikke robotplæneklipperen i fugtige om-

givelser. Oplad ikke robotplæneklipperen ved temperaturer over 40 °C eller under 5 °C.

5. Hold robotplæneklipperen og netdelen (20)

væk fra vand, varme kilder og kemikalier. Hold kablet på netdel (20) væk fra skarpe kanter for at undgå skader.

7. Placer robotplæneklipperen med tændt hove-

dafbryder (7) og akku i ladestationen (19) og lade den helt op, før den tages i brug første gang.

5.4.4 Informationer til opladning

Robotplæneklipperen vender tilbage til ladestatio- nen (19) i en af følgende situationer:

Du sender robotplæneklipperen manuelt tilbage.

Den daglige arbejdstid er afsluttet.

Regnsensoren er udløst.

Robotplæneklipperen er overophedet.

Det begynder at blive mørkt, hvorved kamera- enheden ikke kan arbejde rigtigt mere. Robotplæneklipperen søger efter ledekablet (24) og kører så automatisk mod uret på ledekablet (24) hen til ladestationen (19). Når akkuen lades, blinker akku-LED-en (55) på robotplæneklipperen grøn. Når akkuen er ladet helt op, lyser akku-LED-lampen (55) samt LED- lampen (19a) på ladestationen (19) grøn. Når batteriet er helt opladet, genoptager robotplæne- klipperen arbejdet, eller bliver stående i ladestati- onen (19), til der er brug for den igen. Anl_FREELEXO_CAM_SPK13.indb 134Anl_FREELEXO_CAM_SPK13.indb 134 01.12.2022 15:36:0301.12.2022 15:36:03DK/N

Skulle der befi nde sig en forhindring på ledekablet (24), når robotplæneklipperen vender tilbage til ladestationen (19), bliver robotplæneklipper efter fl ere forsøg stående foran forhindringen og kan så ikke vende tilbage til ladestationen (19). Fjern alle forhindringer på ledekablet (24). Overskrider temperaturen for akkumulatorbatteriet 45 °C, afbrydes opladningen, så akkumulatorbat- teriet ikke beskadiges. Så snart temperaturen er faldet igen, fortsættes opladningen automatisk igen. Overskrider temperaturen for styringen til ro- botplæneklipperen 65 °C, vender robotplæne- klipperen tilbage til ladestationen (19). Så snart temperaturen er faldet igen, genoptages arbejdet iht. indstillingerne. Bliver akkumulatorbatteriet tomt, før robotplæneklipperen er vendt tilbage til ladestationen (19), kan robotplæneklipperen ikke mere startes. Bring robotplæneklipperen tilbage til ladestationen (19) og lad hovedafbryderen (7) være tændt. Robotplæneklipperen oplades auto- matisk.

PAS PÅ! Garantien dækker ikke overskårede le- dekabler og følgeskader!

5.5.1 Udlægning af ledekabel

Ledekablet (24) kan både udlægges oven på og nede i jorden. Er jorden hård eller tør, kan fast- gørelseskrogene (23) brække, når de slås i. Er jorden meget tør, fugtes græsset, før ledekablet (24) installeres.

Installation på jord Anbring ledekablet (24) fast på jorden og fast- gør det med de vedlagte fastgørelseskroge (23). Ledekablets position kan tilpasses i de første uger, robotplæneklipperen bruges. Efter noget tid tildækkes ledekablet (24) med græs, hvorefter det ikke mere kan ses. Installer lede- kablet med en maks. afstand på 1 m mellem fastgørelseskrogene (23). Undgå situationer, hvor ledekablet (24) ikke ligger på jorden. Sikr, at ledekablet (24) ikke kan skæres over af robotplæneklipperen. Robotplæneklipperen kører hen over ledekablet med tændt slåmas- kine under klipningen.

Installation i jord Grav ledekablet (24) op til 5 cm ned. Derved forhindres det, ledekablet (24) beskadiges, hvis græsset vertikalskæres eller ventileres. Pas på! Da ledekablet (24) ikke altid trækkes langs med græsgrænsen, er det vigtigt at huske, hvor ledekablet (24) er positioneret, så det ikke bes- kadiges, når der arbejdes i haven på et senere tidspunkt. Lav evt. en skitse eller fasthold opbyg- ningen med fotos. Er ledekablet (24) ikke gravet ned i jorden, skal du undgå at vertikalskære og ventilere i området omkring ledekablet (24) for at undgå beskadigelser.

5.5.2 Installation af søgesløjfe

Ledekablet (24) danner en søgesløjfe, som hjælper robotplæneklipperen med at kunne finde tilbage til ladestationen (19).

Træk ledekablet (24) mindst 1 m væk foran ladestationen (19) og mindst 0,5 m bag ved ladestationen (19) (billede 4a). Kurver direkte foran ladestationen (19) kan føre til problemer, når robotplæneklipperen kobles på til oplad- ning.

Det mindste areal, som ladekablet (24) omslutter, bør mindst være 5 m² (billede 4a). Det anbefales at bruge hele ledekablets (24) længde og at trække det i et kvadratisk areal, hvis det er muligt. Søgesløjfen skal placeres på en sådan måde, at robotplæneklipperen nemt kan nå hen til ladestationen (19) fra et hvilket som helst område af haven.

Afstanden mellem to ledekabler (24) bør mindst være 0,8 m (billede 4a).

Ledekablet (24) må ikke krydse hinanden.

Sørg for, at forhindringer ikke findes på lede- kablet (24).

Sørg for, at der ikke er forhindringer ca. 30 cm til højre og venstre for ledekablet (24) (billede 4c). Hold afstand til havegrænsen samt til høje brosten. Forløber vejen på samme ni- veau som plænearealet, kan ledekablet (24) trækkes uden afstand.

5.6 Forbindelse med ladestation

Sørg for, at hele ledekablet (24) er trukket, før det forbindes med ladestationen (19). Isoler enderne på ledekablet (24) med en afi soleringstang i en længde fra 10 til 15 mm for tilslutning til ladestati- onen (19). Træk stikket ud, før ledekablet (24) forbindes med ladestationen (19). Træk enden på ledekablet (24), der er udlagt til ladestationens (19) forside, skal trækkes bagud via kabelholderne på under- siden af ladestationen (19). Kontroller, at denne ende er fastgjort rigtigt til ladestationen (19) og forbundet med den venstre, sorte tilslutning. Anl_FREELEXO_CAM_SPK13.indb 135Anl_FREELEXO_CAM_SPK13.indb 135 01.12.2022 15:36:0401.12.2022 15:36:04DK/N

Før den frie ende gennem hullet og forbind den med den højre, røde tilslutning, når ledekablet (24) er trukket (billede 4d). Pas på! Ledekablet (24) må ikke krydse hinan- den! Opret herefter forbindelsen med strømforsynin- gen. LED-lampen (19a) på ladestationen (19) bør lyse grøn hele tiden, hvis installationen er gen- nemført korrekt. Lyser LED-lampen ikke, kontrolle- res først tilslutningerne. Hvis LED-lampen lyser, men ikke konstant grøn, bedes du læse mere herom i tabellen „Visning ladestation og fejlafhjælpning“ bageste i denne betjeningsvejledning.

5.7 Slåområde - forhindringer og grænser for

Slåområdet skal have en entydig og helt omløben- de græsgrænse. Gør dig fortrolig med de forskelli- ge muligheder for at defi nere en græsgrænse, der beskrives i dette kapitel. Start så et hvilket som helst sted på græsgrænsen med at kontrollere havegrænsen og følg denne i en kreds, til du når frem til startpunktet igen. Områder inden for arbejdsarealet, der skal ude- lukkes, skal også være markeret med en entydig græsgrænse. Fremgangsmåden er som ved de udvendige grænser på slåområdet.

Indsnævringer Har plænearealet en indsnævring, kan ro- botplæneklipperen arbejde dér, så længe korridoren har en bredde på min. 1,2 m og en længde på maks. 8 m (billede 5a). På lange og smalle indsnævringer kan det ske, at ro- botplæneklipperen ikke mere fi nder tilbage til ladestationen (19).

Afstand på græsgrænse Nærmer robotplæneklipperen sig græsgræn- sen, registreres dette af kameraenheden (15) foran i robotplæneklipperen. Afstanden, hvor der ikke er noget græs, bør mindst være 30 cm (billede 5b). Sørg for, at der ikke er nogen højdeforskel ved græsgrænsen, da robotplæ- neklipperen først kan køre ud over den nøjag- tige græsgrænse, før den stopper for at køre videre i en ny retning. Lave bede eller høje stenkanter kan føre til beskadigelser på robot- plæneklipperen. Kontroller græsgrænserne med jævne mellemrum for at fi nde ud af, om de ikke er groet til, da robotplæneklipperen ellers kan forlade slåområdet. Græsgrænsen kan også forsynes med lige vejsten, hvorved der opstår en klar afgrænsning til slåområdet.

Afstand til græsgrænse med vand Principielt registrerer robotplæneklipperen græsgrænsen pålideligt iht. beskrivelsen ovenfor. Alligevel kan det ske, at robotplæ- neklipperen kører ud over græsgrænsen, af den grund anbefales en afstand mellem græsgrænse og vand (havedam, pool osv.) på ca. 50 cm (billede 5c). For at beskytte robot- plæneklipperen pålideligt anbefales det som alternativ at beskytte området med vand med en høj kant.

Græsgrænse med forhøjet kant over 25 cm. Med afstandssensorerne (16) registrerer robotplæneklipper forhindringer, der har en mindste højde på 25 cm (billede 5d). Derved kan græsgrænsen også indgrænses vha. højere forhindringer. Robotplæneklipperen stopper ca. 20 cm foran forhindringen og drejer for at fortsætte klipningen i en anden retning. Pas på! - Derved slå robotplæneklip- peren ikke indtil græsgrænsen, hvorved der opstår et ikke slået område på ca. 20 cm.

Græsgrænse med øget kant over 10 cm Med kollisionssensorerne kan robotplæne- klipperen også kollidere med forhindringer un- der 25 cm. Dermed kan der også defi neres en græsgrænse. Sørg for, at der her er tale om en stabil kant på mindst 10 cm (billede 5e).

Forhindringer er genstande, der fi ndes i slåom- rådet. Med sensorerne kan robotplæneklipperen registrere mange forhindringer. Bløde, ustabile og værdifulde genstande skal evt. beskyttes. Sam- menlign mulighederne for at afgrænse græsgræn- sen iht. beskrivelsen ovenfor.

Forhindringer med en højde på over 25 cm (billede 5f) Faste forhindringer med en højde på over 25 cm og en mindste bredde på 3 cm som f.eks. træer, vægge, hegn, havemøbler osv. registreres af afstandssensorer (16). Rammer robotplæneklipperen en forhindring, stopper den, hvorefter klipningen fortsættes i en an- den retning. Græs indtil ca. 20 cm hen til en forhindring slås ikke.

Forhindringer med en højde på under 25 cm (billede 5g) Registreres en forhindring ikke af afstands- sensorerne (16), kolliderer robotplæneklip- peren med forhindringen, og kollisionssenso- rerne udløser. Robotplæneklipperen stopper Anl_FREELEXO_CAM_SPK13.indb 136Anl_FREELEXO_CAM_SPK13.indb 136 01.12.2022 15:36:0401.12.2022 15:36:04DK/N

og fortsætter klipningen i en anden retning. Forhindringerne skal have en højde på mindst 10 cm. Beskyt sarte og ustabile genstande med en kant.

Sten og lave forhindringer under 10 cm Sten, klipper og lave forhindringer under 10 cm i slåområdet skal beskyttes, da de ellers kan køres over af robotplæneklipperen. Ellers kan robotplæneklipperen beskadiges og blo- keres. (se kapitel „Græsgrænse“). Træer behandles lige som forhindringer af ro- botplæneklipperen. Stikker trærødder med en højde på under 10 cm op af jorden, bør dette område beskyttes. Det forhindrer skader på rødderne og robotplæneklipperen.

5.7.3 Magnetbånd (billede 5h-j)

Forhindringer, der ikke kan refl ektere afstandssi- gnalet fra robotplæneklipperen (f.els. hegn, hæk), registreres til dels ikke eller først meget sent. For- hindringer med svag, optisk kontrast til slåarealer er også vanskelige at registrere. Til en kontaktløs og sikker retningsændring af robotplæneklipperen kan dette område eller genstanden beskyttes med magnetbåndet (27). Magnetbåndet (27) fungerer som mobil og tem- porær grænse i slåområdet. Magnetsensorerne inde i robotplæneklipperen, registrerer magnet- båndet (27) og drejer fra, når det nås. Dette gør det muligt at afgrænse områder i haven, der ikke skal køres hen til som f.eks.:

Kortvarig afgrænsning af et område i haven f.eks. i forbindelse med en havefest, der ikke skal køres hen til i et vist stykke tid.

Et nyplantet træ er meget sart i starten og skal i starten beskyttes mod sammenstød med robotplæneklipperen.

Sæsonalt skal der opstå en blomstereng i ha- ven, der lokker insekter. Robotplæneklipperen må ikke køre hen over dette område, som skal beskyttes lige fra starten.

I et område sås nyt græs, og dette skal beskyttes i starten. Undergrunden er endnu ikke fast nok, og der skal først dannes en kraf- tig græsbevoksning. Træk magnetbåndet (27) i en afstand på få cen- timeter hen til det passende område eller den passende genstand. Afkort magnetbåndet (27) afhængigt af behov (minimal længde 50 cm). For at en sammenhængende grænse af fl ere mag- netbåndelementer registreres sikkert, bør den maksimale afstand mellem de pågældende ender ikke overskride 8 cm (billede 5k). Sikr, at den ud- vendige grænse på slåområdet er defi neret med en optisk og/eller en fysisk adskillelse. Fastgør magnetbåndet (27) på jorden med fastgørelses- kroge (23) i en maks. afstand på 1 m. Hold en afstand på mindst 80 cm til ledekablet (24) samt mellem to uafhængige begræns- ningsområder, så robotplæneklipperen kan køre igennem uden problemer. (billede 5l). Undgå at trække magnetbåndet (27) på stignin- ger, da robotplæneklipperen kan komme til at skri- de ud over begrænsningsområdet her, hvorved grænsen ikke registreres. Magnetbåndet (27) kan lige som ledekablet (24) installeres på jorden og ca. 5 cm nede i jorden. Sørg for, at magnetbåndet (27) ikke anbringes alt for dybt nede i jorden, da det ellers ikke kan sikres, at robotplæneklipperen kan registre det pålideligt.

5.7.4 Hoved- og biareal (billede 5m)

Ved et biareal (B) forstås et arbejdsområde, der ikke er forbundet direkte med hovedarealet (A) som f.eks. en indsnævring. Robotplæneklipperen kan ikke nå et biareal direkte og selvstændigt. For at slå græsset på biarealet (B) bæres robot- plæneklipperen manuelt hen på biarealet (B). Robotplæneklipperen skal være tændt med ho- vedafbryderen (7). Start robotplæneklipperen dér ved at trykke på tasten „START A/B« (64) i 5 sek. Luk herefter tildækningen af betjeningsfeltet (13). Biareal-funktionen er aktiveret, og status-LED- lampen (52) blinker grøn. I biarealet (B) forsøger robotplæneklipperen ikke at køre tilbage til la- destationen (19), hvis akkuladetilstanden er lav. Robotplæneklipperen slår græs, til akkuen er tom. Herefter skal akkuen lades, eller robotplæneklip- peren bæres tilbage til ladestationen (19). Pas på! Robotplæneklipperen må maks. fjerne sig 1000 m fra ladestationen (19), ellers lyser GNSS-LED (54) gul, og robotplæneklipperen kan ikke bruges i hovedareal-funktionen. Til arbejde i biareal- funktionen er afstanden til ladestationen (19) ikke relevant.

5.7.5 Afstand til fremmede slåarealer

Hold en afstand til fremmede slåarealer (f.eks. naboer), der arbejder med en begrænsningstråd. Signalet, der fremstilles af begrænsningstråden, kan føre til problemer, når robotplæneklipperen fi nder tilbage til sin ladestation (19). Anl_FREELEXO_CAM_SPK13.indb 137Anl_FREELEXO_CAM_SPK13.indb 137 01.12.2022 15:36:0501.12.2022 15:36:05DK/N

Robotplæneklipperen skal kalibrere ladestatio- nens (19) position vha. et globalt navigationssa- tellitsystem (GNSS), så robotplæneklipperen kan fi nde tilbage til søgesløjfen og ladestationen (19) igen. Dette gøres ved at stille den driftsklare robotplæ- neklipper med tændt hovedafbryder (7) ind i lade- stationen (19). Under kalibreringen blinker GNSS- LED-lampen (54) grøn og lyser konstant grøn, så snart processen er afsluttet korrekt. Denne proces kan vare et par minutter. Sikr, at positionsbestemmelsen hverken forhind- res af afskærmninger eller af overdækninger. Sørg for, at ladestationen (19) ikke positioneres ved siden af høje bygninger. Hold passende afstand til høje bygninger og træer. Under visse omstændig- heder er det evt. ikke muligt at kalibrere på grund af et manglende signal.

Skal robotplæneklipperen vende tilbage til lade- stationen (19), bestemmer robotplæneklipperen afstanden til ladestationen (19) vha. GNSS-modu- let. Rammer robotplæneklipperen en havegrænse eller forhindringer, når den søger efter ladesta- tionen (19), gemmer robotplæneklipperen sin position, og slåområdet kortlægges. Derved fi nder robotplæneklipperen hurtigere tilbage til ladestati- onen (19) under fortløbende brug.

5.8.3 Kortlægning slettes

Sluk for robotplæneklipperen med hovedafbryde- ren (7)(OFF) for at slette alle GNSS-informationer på robotplæneklipperen. Hold låseknappen (62) nede og tænd samtidigt for robotplæneklipperen med hovedafbryderen (7)(ON). Robotplæne- klipperen bekræfter sletningen med et akustisk signal. Herefter skal robotplæneklipperen startes igen i ladestationen (19) for at kalibrere ladesta- tionens position på ny. Skal slåområdet tilpas- ses yderligere i haven, anbefales det at slette kortlægningen til robotplæneklipperen. Især i varme sommermåneder kan større gule pletter på græsplænen påvirke robotplæneklipperens funktion. I dette tilfælde anbefales det at slukke for den automatiske funktion og bruge produktet i biarealfunktionen på egnede steder i haven. Dette kan også føre til forvanskning af kortlægningen, hvorved robotplæneklipperen ikke mere kan arbe- jde rigtigt. Slet i dette tilfælde kortlægningen.

5.9 Havegrænser og deres kvalitet

Robotplæneklipperen kontrollerer slåområdets grænser med kameraenheden (15) for at sikre, at robotplæneklipperen arbejder sikkert uden begrænsningstråd. Kameraenheden (15) ana- lyserer slåområdet (ca. 1m²), der ligger foran dette. Rammer robotplæneklipperen en grænse til slåområdet, kan robotplæneklipperen bestemme en grænse-kvalitetsværdi vha. parametre.

5.9.1 Initialiseringskørsel – ibrugtagning

Sørg for, robotplæneklipperens akku er helt ladet, når initialiseringskørslen startes. Derved kan robotplæneklipperen afslutte bestemmelsen af en referenceværdi i en arbejdsgang. Er en akku ikke nok til initialiseringskørslen, kører robotplæ- neklipperen automatisk tilbage til ladestationen (19) og fortsætter automatisk sin kørsel efter en opladning. En individuel referenceværdi/slåområde skal op- rettes til robotplæneklipperens drift for at bestem- me pålideligheden af slåområdets grænser. Robotplæneklipperen bevæger sig som altid i slåområdet tilfældigt i en retning for at bestemme referenceværdien. Rammer robotplæneklipperen en grænse eller en forhindring, stopper den og vurderer slåområdet foran denne. Herefter bevæ- ger robotplæneklipperen sig i en tilfældig retning. Af sikkerhedstekniske grunde gennemføres initialiseringskørslen med slukket slåmaski- ne. Rammer robotplæneklipperen en grænse i slåom- rådet, vurderes denne, og ledekabel-LED-lampen (56) lyser. Grøn betyder en pålidelig grænse i slåområdet, og gul en usikker grænse. Robotplæ- neklipperen viser græsgrænsens kvalitet både under initialiseringskørslen og under den automa- tiske drift. Til en pålidelig bestemmelse af referenceværdi- en er der mindst brug for 200 kontakter med en grænse på slåområdet. Efter mere end 200 kon- takter kontrolleres grænse-kvalitetsværdien for sin pålidelighed. Afgør robotplæneklipperen, at værdi- en endnu ikke er tilstrækkelig pålidelig, fortsætter robotplæneklipperen sin initialiseringskørsel for yderligere 200 kontakter. Er initialiseringskørslen gennemført fejlfrit, og kunne en pålidelig grænse-kvalitetsværdi opret- tes, går robotplæneklipperen i gang med at slå i slåområdet iht. den indstillede klippetid. Kunne der ikke oprettes nogen pålidelig refe- renceværdi, stopper robotplæneklipperen, og ledekabel-LED-lampen (56) blinker rød. Kontroller slåområdets grænser og ret grænser, der ikke afviger entydigt fra slåområdet. Sørg for, at slåom- Anl_FREELEXO_CAM_SPK13.indb 138Anl_FREELEXO_CAM_SPK13.indb 138 01.12.2022 15:36:0501.12.2022 15:36:05DK/N

rådet afviger entydigt fra det omkringliggende om- råde. Slet først den eksisterende referenceværdi (se 5.9.4), før initialiseringen gentages.

5.9.2 Kontrol af grænse-kvalitet under drift

Når robotplæneklipperen kører i automatisk drift, kontrollerer den med jævne mellemrum, om den aktuelle grænse-kvalitetsværdi for slåområdet har ændret sig i forhold til referenceværdien. Så snart robotplæneklipperen befi nder sig i ladestationen (19), vises den pågældende status for den sidst bestemte sammenlignings-grænse-kvalitetsværdi med ledekabel-LED-lampen (56). Denne sam- menlignes med referenceværdien, der er bestemt i initialiseringskørslen. Ledekabel-LED-lampe (56) lyser grøn: Robotplæneklipperen befi nder sig i ladestationen (19) eller i nærheden af søgesløjfen, og afvigelsen til reference-kvalitetsværdien er lille. Ledekabel-LED (56) blinker gul: Robotplæneklipperen fi ndes i ladestationen (19) eller i søgesløjfen, og afvigelsen til reference- kvalitetsværdien er forringet. Ledekabel-LED (56) blinker rød: Robotplæneklipperen fi ndes i ladestationen (19) eller i søgesløjfen, og afvigelsen til reference- kvalitetsværdien er for stor. Robotplæneklipperen bliver i ladestationen(19). Kontroller slåområdets grænser. Slet herefter referenceværdien (se 5.9.4) og gennemfør en ny initialisering af grænse- kvalitetsværdien. Ledekabel-LED (56) er slukket:

Ledekablet (24) er ikke forbundet rigtigt eller er beskadiget.

Strømforsyningen til ladestationen (19) er af- brudt.

Robotplæneklipperen befinder sig uden for søgesløjfen.

5.9.3 Brug af robotplæneklipper på biarealer

Robotplæneklipperen kan oprette en individuel værdi for hovedarealet og biarealet. Derfor er det nødvendigt at gennemføre en initialiseringskørsel på hvert nye biareal. Det er kun tilladt at bruge robotplæneklipperen på et biareal. Skal robotplæ- neklipperen bruges til at slå græs på et yderligere biareal, skal grænse-kvalitetsværdien til biarealet slettes, og en initialiseringskørsel gennemføres.

5.9.4 Sletning af værdier

Efter en længere slåpause kan grænse-kvalitets- værdierne have ændret sig, hvilket kan føre til fejl i den kommende sæson. Af den grund anbefales det at slette grænse-kvalitetsværdien hvert år ved sæsonstart og at bestemme en ny referencevær- di. Derved kan en sikker og pålidelig drift af robot- plæneklipperen sikres. Robotplæneklipperen skal befi nde sig i spærret tilstand. I dette tilfælde blinker låse-LED-lampen (51) rød. Tryk på låseknappen (62) for at låse robotplæneklipperen. De gemte værdier for de tilsvarende arealer slettes på følgende måde:

1. Reference-værdi for hovedarealet (A): Tryk

på tasten-OK (63) og tasten „10H“ (60) på samme tid i 3 sekunder. Der høres et akustisk signal. Stil robotplæneklipperen ind i ladestati- onen (19) og start den igen for at gennemføre en ny initialiseringskørsel.

2. Reference-værdi for biarealet (B): Tryk på

tasten-OK (63) og tasten „8H“ (60) på samme tid i 3 sekunder. Der høres et akustisk signal.

5.10 Tænding og kontrol af installationen

5.10.1 Kontrol af installationen af ledekabel

og ladestation (billede 6a) Så snart LED-lampen (19a) lyser grøn på lade- stationen (19), er slåområdet klart til robotplæne- klipperen. Sikr først, at fastgørelseskrogen (23) er slået helt i på ledekablet (24). Stil robotplæneklipperen i en lille afstand ind bag ved ladestationen (19) ind i søgesløjfen. For at kontrollere hele ledekablets (24) afstand. Robot- plæneklipperen bør endnu ikke befi nde sig på ledekablet (24) og bør være vendt mod ledekablet (24). Tænd for hovedafbryderen (7) (ON) (billede 8). Tryk på STOP-tasten (3) og åbn tildækningen af betjeningsfeltet (13). Tryk på låsetasteten (62), oplås robotplæneklipperen vha. PIN-koden og bekræft det indtastede med tasten „OK” (63) (se kapitel „Spærring/PIN“). Tryk på tasten „HOME“ (61). Luk herefter tildæk- ningen af betjeningsfeltet (13). Nu søger robot- plæneklipperen efter ledekablet (24) for at fi nde ladestationen (19). Den kører først fremad, til robotplæneklipperen er fremme ved ledekablet (24). Robotplæneklipperen kan evt. stoppe kort fo- rinden for at orientere sig på ny. Herefter følger ro- botplæneklipperen ledekablet (24) mod uret. Sørg for, at genstande ikke ligger på ledekablet (24). Akkumulatorbatteriet til robotplæneklipperen lades nu helt. Opstår der problemer under påko- blingen, kan det være, at ladestationen (19) skal positioneres på ny, til påkoblingen fungerer uden Anl_FREELEXO_CAM_SPK13.indb 139Anl_FREELEXO_CAM_SPK13.indb 139 01.12.2022 15:36:0601.12.2022 15:36:06DK/N

problemer. Med den røde STOP-taste (3) kan robotplæneklip- peren til enhver tid stoppes. Efter tryk på STOP- tasten (3) stoppes robotplæneklipperen, hvorefter den venter på yderligere instruktioner. Kontroller desuden steder med stor afstand til søgesløjfen eller områder, der er forbundet vha. indsnævrin- ger. Gentag arbejdet iht. ovennævnte beskrivelse og send robotplæneklipperen tilbage til ladestatio- nen (19) med tasten „HOME“ (61).

5.10.2 Kontrol af slåområdet (billede 6b)

Slåområdets grænser kontrolleres ved at gå langs med græsgrænsen og kontrollere, om slåområ- det er omgivet helt med afgrænsninger og/eller forhindringer. Gentag dette ved alle områder, der skal udelukkes, som f.eks. blomsterbede, pool, havedam og kontroller, om disse er afgrænset entydigt alle steder. Ved kritiske steder, hvor du ikke er sikker på, om robotplæneklipperen kan registrere disse, anbefales det at kontrollere disse steder. Dette gøres ved at stille robotplæneklip- peren 1 m væk fra det sted, der skal kontrolleres. Her skal robotplæneklipperen være vendt mod det sted, der skal kontrolleres. Kontroller også områder, som er beskyttet af et magnetbånd (27). Start herefter den oplåste robotplæneklipper med tasten „START A/B« (64). Robotplæneklipperen kører først fremad og bør så registrere græsgræn- sen eller forhindringen. Processen kan til enhver tid afbrydes med STOP-tasten (3). Gentag dette arbejde alle de steder, der synes af være usikre.

5.10.3 Kontrol af ladestationens position

(billede 6c) Kontroller ladestationens (19) position ved at positionere robotplæneklipperen - efter afsluttet kalibrering - de forskellige steder på plænea- realerne, så den kan søge efter ladestationen (19). Oplås robotplæneklipperen, tryk på tasten „HOME“ (61) og luk tildækningen af betjenings- feltet (13). Processen kan til enhver tid afbrydes med STOP-tasten (3). Tilpas i givet fald området, udlægningen af ledekablet (24) samt positionen af ladestationen (19).

5.11 Fastgørelse af ladestation

Når du er sikker på, at robotplæneklipperen fungerer, som den skal, og der er fundet en pas- sende position for ladestationen (19), fastgøres ladestationen (19) med fastgørelsesskruerne (21). Skru fastgørelsesskruerne (21) helt ned i jorden med sekskantnøglen (22) (billede 7).

5.12 Akku-kapacitetsindikator

Tryk på kontakten til akku-kapacitetsindikator. Akku-kapacitetsindikatoren angiver akkumulator- batteriets ladetilstand med 3 LED-lamper (billede 12b). Alle 3 LED-lamper lyser: Akkumulatorbatteriet er fuldt opladet. 2 LED-lamper eller 1 LED-lampe lyser Akkumulatorbatteriet råder over tilstrækkelig rest- kapacitet. 1 LED-lampe blinker: Akkumulatorbatteriet er afl adet; oplad akkumula- torbatteriet. Alle LED-lamper blinker: Akkumulatorbatteriets temperatur er underskre- det. Fjern akkumulatorbatteriet fra produktet og lad akkumulatorbatteriet hvile en dag ved stuetemperatur. Fremkommer fejlen igen, er akkumulatorbatteriet meget afl adet og defekt. Fjern akkumulatorbatteriet fra produktet. Et defekt akkumulatorbatteri må ikke længere bruges og oplades Pas på! Bruges en Multi-Ah Pack (f.eks. 4-6Ah), skal den altid stilles på den høje kapacitet. Da opladningen og afl adningen af robotplæneklipperen er skån- som, er det ikke nødvendigt at bruge den lave kapacitet for at forlænge levetiden.

5.13 Opladning af batteri med ladeaggregatet

Til normal brug lades akkumulatorbatteriet (A) til robotplæneklipperen på ladestationen (19). Til uafhængig brug af akkumulatorbatteriet (A) fra Power-X-Change-serien kan dette også lades i det eksterne ladeaggregat Power-X-Charger. Pas på! – Ladeaggregatet (B) kan afhængigt af modelvarianten evt. ikke følge med robotplæne- klipperen.

1. Kontroller, at netspændingen på mærkepla-

Under opladningen kan akkumulatorbatteriet blive varm. Dette er helt normalt. Hvis det ikke er muligt at oplade akku-pack-en, skal du kontrollere,

om der er netspænding i stikkontakten.

om forbindelsen til ladekontakterne er i orden. Hvis det stadigvæk ikke er muligt at oplade akku- pack‘en, bedes du indsende

samt akku-pack‘en til vores kundeservice. Kontakt vores kundeservice eller den forret- ning, hvor du har købt produktet, hvis du har brug for at vide, hvordan produktet sendes korrekt. Ved forsendelse og bortskaff else af akku- mulatorbatterier og akkumaskine skal disse indpakkes særskilt i en plastikpose , for at undgå kortslutning og brand! Sørg for at genoplade akku-pack‘en i god tid for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, når du kan konstat- ere, at maskinens ydelse er aftagende. Undgå, at akkupack‘en afl ades helt. Det vil ødelægge akkupack‘en!

Robotplæneklipperen er udstyret med en hove- dafbryder (7). Tænd (ON) og sluk (OFF) for robot- plæneklipperen med hovedafbryderen (7) (billede 8). Når robotplæneklipperen er tændt, låses den med PIN-koden.

På betjeningsfeltet (2) kan der foretages indstil- linger på robotplæneklipperen. Den integrerede LED-lampe oplyser om robotplæneklipperens status. Gør dig fortrolig med styringen og de dis- ponible optioner. Forklaring af LED-lamper på betjeningspanel (billede 9a)

56. Ledekabel-LED-lampe: Viser grænsekvalitet

og om der er en ledekabelfejl

57. Alarm-LED: Viser fejl

En oversigt over vigtige statusvisninger fi ndes bag i denne vejledning i kapitel „Visning af robotplæ- neklipper og fejlafhjælpning“. Forklaring af tasteoptioner på betjeningspa- nel (billede 9b)

60. Taster til indstilling af klippetid og PIN-indtast-

6.3 Indstilling af klippehøjde

Pas på! Robotplæneklipperen skal være slukket, når klippehøjden indstilles. Tryk på STOP-tasten (3). Med robotplæneklipperens indstilling af klip- pehøjde (4) kan klippehøjde tilpasses trinløst mel- lem 20 og 60 mm, der kan afl æses på skalaen. Er græsset mere end 60 mm højt, skal græsplæ- nen afkortes til mindst 60 mm, da robotplæne- klipperen ellers belastes alt for meget, desuden forringes driftseff ektiviteten. Dette gøres ved at bruge en almindelig græsslåmaskine eller en trimmer. Når installationen er færdig, kan klippehøjden til- passes med indstillingen af klippehøjde (4). Start altid med en højere klippehøjde og reducer den så i små trin, til den ønskede højde er nået.

Spærringen forhindrer, at robotplæneklipperen bruges uden autorisation og uden en gyldig kode. I dette tilfælde skal der indtastes en personlig sik- kerhedskode (4 tal). Oplåsning - Før robotplæneklipperen tages i brug, skal den korrekte PIN-kode indtastes (standard- PIN: „1-2-3-4“). Åbn hertil tildækningen af betjeningsfeltet (13) og tryk på låseknappen (62). Indtast herefter PIN-koden langsomt og bekræft det indtastede med tasten „OK” (63). Betjeningsfunktionerne oplåses, og låse-LED- lampen (51) lyser grøn. - Har du indtastet en forkert PIN-kode, blinker låse-LED-lampen (51) rød. Tryk på låsetasten (62) og indtast PIN-koden igen. Anl_FREELEXO_CAM_SPK13.indb 141Anl_FREELEXO_CAM_SPK13.indb 141 01.12.2022 15:36:0701.12.2022 15:36:07DK/N

på samme tid i 3 sekunder. Der høres et akus- tisk signal.

4. Gentag trin 3 for at bekræfte den nye PIN.

5. Pas på! Noter den nye PIN-kode!

Bestilling af PIN, hvis den er gået tabt Sørg for at have kvittering og serienummer på robotplæneklipperen inden for rækkevidde. Disse informationer kræves for at kunne modtage din PIN-kode!

1. Sæt et tomt USB-stik i USB-tilslutningen (14)

som vist (billede 11).

2. Tænd for hovedafbryderen (7) (ON).

3. Robotplæneklipperen gemmer automatisk

stikket på en computer. Med robotplæneklip- peren er der oprettet en tekstfi l (*.txt). Denne fi l indeholder en PUK, som er en personlig kode. Kontakt kundeservicen for at få udleve- ret din PIN-kode.

6.5 Indstillinger på robotplæneklipper

Indstilling af klippetider Robotplæneklipperen er udstyret med en kame- raenhed (15), der kun kan arbejde i dagslys. Så snart det er mørkt, kan kameraenheden (15) på robotplæneklipperen ikke mere skelne pålideligt mellem plæne og græsgrænser. Af den grund kører robotplæneklipperen automatisk tilbage til ladestationen (19), så snart det bliver mørkt. Det kan være, at den indstillede køretid ikke nås. Det er også tilfældet, hvis den indstillede starttid er, når det er mørkt. Robotplæneklipperen forlader først ladestationen (19) for så omgående at køre tilbage til ladestationen (19) langs med ledekablet (24). Dette fører til, at robotplæneklipperen ikke arbejde denne dag.

1. Oplås betjeningspanelet (2).

2. Vælg den ønskede klippetid ved at trykke på

den pågældende taste til indstilling af klippeti- der (60):

2.1 Med et kort tryk på den pågældende taste

(60) slår robotplæneklipperen græs hver dag. Dette vises ved, at den udvalgte tid-LED- lampe lyser konstant.

2.2 Med et langt tryk (6 sek.) på den pågældende

taste slår robotplæneklipperen græs hver anden dag. Dette vises ved, at den udvalgte tid-LED-lampe blinker.

3. Den pågældende visning ses med tids-LED-

4. Bekræft indstillingen ved at trykke på tasten

„OK“ (63). Den oprindelige varighed for den indstillede klip- petid ændres tilsvarende. Den daværende starttid forbliver uændret, varigheden tilpasses iht. det viste timetal. Til klippetidsindstillingen anbefales en vejleden- de værdi på 8 timer om dagen ved 400 m². Den valgte arbejdstid skal tilpasses, så den passer til havens størrelse og arbejdets omfang. Nulstilling af daglig starttid Den daglige starttid nulstilles ved at trykke sam- tidigt på tasten „OK“ (63) og tasten „6H“ (60) i 3 sekunder. En korrekt nulstilling bekræftes med 5 bip. Start så robotplæneklipperen igen med tasten „START A/B« (64). Den tid, hvor ændringen blev foretaget, er nu den daglige starttid. Det viste timetal er den daglige arbejdstid. Startproces

1. Oplås betjeningspanelet (2).

2. Med tasten „START A/B« (64) vælges det

pågældende areal, hvor plæneklipperen skal arbejde. Detaljerede informationer om de to arealer fi ndes i kapitlet „Ibrugtagning“ under punkt „Slåområde“.

2.1 Med et kort tryk på tasten „START A/B« (64)

arbejder robotplæneklipperen på hoveda- realet (A). I dette tilfælde lyser status-LED- lampen (52) konstant grøn.

2.2 Med et langt tryk på tasten „START A/B« (64)

arbejder robotplæneklipperen på biarealet (B). I dette tilfælde blinker status-LED-lampen (52) grøn.

3. Luk tildækningen af betjeningsfeltet (13).

Nu arbejder robotplæneklipperen iht. den indstil- lede klippetid. I arbejdstiden overvåges akkula- detilstanden, som vises med akku-LED-lampen (55). Så snart akkuladetilstanden falder til 30%, Anl_FREELEXO_CAM_SPK13.indb 142Anl_FREELEXO_CAM_SPK13.indb 142 01.12.2022 15:36:0701.12.2022 15:36:07DK/N

vender robotplæneklipperen automatisk tilbage til ladestationen (19). Bemærk: Der er behov for en referenceværdi for kvalitetsværdien for at kunne bruge robot- plæneklipperen. Denne fastlægges i kapitlet „Havegrænser – grænse-kvalitetsværdi“, af den grund starter robotplæneklipperen i første omgang med slukket slåmaskine. Når værdien er fastlagt, går robotplæneklipperen i gang med at slå græs iht. den indstillede klippetid. Afbrydning af klipning

1. Tryk på STOP-tasten (3) for at stoppe robot-

plæneklipperen med det samme.

2. Åbn tildækningen af betjeningsfeltet (13) helt.

robotplæneklipperen tilbage til ladestationen (19).

5. Luk tildækningen af betjeningsfeltet (13).

6. Nu søger robotplæneklipperen efter lede-

kablet (24) for at fi nde ladestationen (19). Den kører først et par meter fremad, før den stopper for at orientere sig igen. Dette sker, til robotplæneklipperen har nået ledekablet (24). Herefter følger robotplæneklipperen ledekab- let (24) mod uret. Sørg for, at genstande ikke ligger på ledekablet (24). STOP-status: Trykkes på STOP-tasten (3), befi nder robotplæne- klipperen sig i en STOP-status, som vises med de blinkende tid-LED-lamper (50). Robotplæneklip- peren standser græsslåningen, til den ophæves igen. STOP-statussen kan ophæves på følgende måde:

Oplås robotplæneklipperen og tryk på tasten „START A/B« (64), når robotplæneklipperen skal begynde at slå græs. Luk displayafs- kærmningen (25).

Oplås robotplæneklipperen og tryk på tasten „HOME“ (61), når robotplæneklipperen skal sendes tilbage til stationen. Luk displayafs- kærmningen (25).

Oplås robotplæneklipperen og luk displayafs- kærmningen (25) i løbet af 5 sekunder.

bestilling af reservedele Fare! Produktet skal altid gøres spændingsfrit, før rengørings- og vedligeholdelsesarbejde startes; dette gøres ved at trække stikket ud af stikdåsen og slukke produktet med hovedafbryderen (7) (OFF) (billede 8). Tag desuden akkuen (A) ud af robotplæneklipperen (billede 3b). Forsigtig! Brug arbejdshandsker!

Hold så vidt muligt beskyttelsesanordninger, ventilationskanaler og motorhus fri for støv og snavs. Tør produktet af med en ren klud eller foretag trykluftudblæsning med lavt tryk.

Robotplæneklipperen må ikke rengøres med rindende vand, især ikke under højt tryk.

Rengør produktet med en fugtig klud og lidt blød sæbe med jævne mellemrum. Undgå brug af rengørings- og opløsningsmidler, da de vil kunne beskadige produktets kunststof- dele. Sørg for, at der ikke kan trænge vand ind i de indvendige dele.

Rengør så vidt muligt robotplæneklipperen med børster eller klude.

Kontroller, at klingerne (10) og knivskiven (11) bevæger sig, som de skal.

Rengør ladekontakterne på robotplæneklippe- ren (1) og ladestationen (19) med rengørings- midler, der er egnet til metal, eller meget fint slibepapir. Disse bør rengøres for at sikre en effektiv opladning.

Kontroller linsen i kameraenheden (15) for snavs og rengør den med jævne mellemrum. Linsen bliver især snavset efter regnvejr. Un- dgå at bruge skrappe rengørings- eller opløs- ningsmidler.

Slidte eller beskadigede klinger (10) samt deres fastgørelsesskruer skal altid erstattes sætvis.

Dele, som er slidte eller beskadigede, skal skiftes ud.

For at sikre en lang levetid skal alle skruedele samt hjul og aksler rengøres og smøres med olie.

Regelmæssig vedligeholdelse af robotplæ- neklipperen sikrer ikke bare, at den holder sig i god stand og bevarer en høj ydeevne over lang tid; det betyder også, at resultatet af græsslåningen bliver bedre og arbejdet lettere Anl_FREELEXO_CAM_SPK13.indb 143Anl_FREELEXO_CAM_SPK13.indb 143 01.12.2022 15:36:0801.12.2022 15:36:08DK/N

Klingerne (10) er de dele, som er mest udsat for slid. Kontroller klingernes (10) tilstand og fastgørelse med jævne mellemrum. Skulle der opstå meget store vibrationer på robot- plæneklipperen, kan dette være tegn på, at klingerne (10) er beskadiget eller deformeret som følge af stød. Er klingerne (10) slidte eller beskadiget, skal disse skiftes med det sam- me.

Kontroller plænens klippemønster med jævne mellemrum. Uskarpe klinger medfører, at græsstrå ikke klippes korrekt. Derved kan plænens overflade blive en smule tør og brun. Skift derfor klingerne med jævne mellemrum for at opnå et rent og lige snit.

Kontroller undersiden på robotplæneklipperen for snavs med jævne mellemrum. Rengør robotplæneklipperen med jævne mellemrum. Fjern straks store mængder snavs.

I de første uger efter ibrugtagningen og efter tidligere græsslåning med en almindelig græsslåmaskine, kan der hurtigt opstå store mængder snavs på robotplæneklipperen. Kontroller derfor undersiden på robotplæne- klipperen noget oftere i dette tidsrum.

Klip kun græsset i små trin for at undgå store mængder snavs.

Der findes ikke yderligere vedligeholdelses- krævende dele inde i produktet.

7.2.1 Udskiftning af klinger

Brug kun originale klinger, da funktion og sikker- hed ellers ikke er garanteret. Robotplæneklipperen er udstyret med tre klinger (10), der er monteret på en knivskive (11). Disse klinger (10) har en levetid på op til 3 måneder (hvis der ikke stødes mod forhindringer). Erstat alle tre klinger (10) på samme tid for at udelukke, at eff ektivitet og balance forringes på dit produkt. Klingerne (10) skiftes på følgende måde (billede

skruetrækker. Stik skruetrækkeren gennem de markerede huller i knivskiven (11) og beskyt- telseskammen.

2. Løsn fastgørelsesskruerne.

3. Tag klingerne (10) af og sæt nye i. Erstat altid

alle tre klinger (10) som sæt.

4. Til sidst spændes fastgørelsesskruen fast

igen. Sikr, at de nye klinger (10) kan drejes frit. Kontroller med jævne mellemrum robotplæne- klipperen og fjern alle restophobninger. Kontroller ubetinget klingernes (10) tilstand, inden den tages i brug igen første gang. I tilfælde af behov for re- paration henvises til vores kundeservice. Brug kun originale reservedele.

7.2.2 Software aktualiseres

Softwaren aktualiseres ved at kopiere den nye software over på et tomt USB-stik (formater evt. USB-stikket forinden). Sikr, , at akkumulatorbatte- riet er helt ladet, før følgende trin udføres.

1. Anbring den tændte robotplæneklipper i

slåområdet. Robotplæneklipperen må ikke befi nde sig i ladestationen (19), når softwaren aktualiseres.

2. Sæt et USB-stik i USB-tilslutningen som vist

3.1 Robotplæneklipperen installerer nu de to

CMK_3100.1.2.3.4.bin): Tryk på tasten „4H“ i slåtidsindstillingen (60) og tænd samtidigt for robotplæneklipperen med hovedafbryderen (7) (ON).

3.3 Kamera aktualiseres (eksempel fi l-betegnel-

se: Camera_1.2.3.4.bin): Tryk på tasten „10H“ i slåtidsindstillingen (60) og tænd samtidigt for robotplæneklipperen med hovedafbryderen (7) (ON).

5. Når arbejdet er færdigt, udsender robotplæ-

neklipperen et bip. Er arbejdet gennemført korrekt, lyser alle 4 tid-LED-lamper (50). Kunne arbejdet ikke gøres færdigt, slukker alle 4 tid-LED-lamper (50), i dette tilfælde skal softwareopdateringen gentages.

6. Træk USB-stikket ud og start robotplæneklip-

peren igen med hovedafbryderen (7).

7.2.3 Reparation af ledekabel

Afbryd først ladestationen (19) fra strømforsyn- ingen. Skæres ledekablet (24) over et vilkårligt sted, repareres dette med den vedlagte kabel- forbindelse (25). Dette gøres ved at føre de to ender på det gennemskårede ledekabel (24) ind i kabelforbindelsen (25) og trykke dem sammen med en tang. Sæt stikket i stikdåsen. Kontroller herefter funktionen med LED-lampen (19a) på ladestationen (19). Anl_FREELEXO_CAM_SPK13.indb 144Anl_FREELEXO_CAM_SPK13.indb 144 01.12.2022 15:36:0801.12.2022 15:36:08DK/N

Følgende bedes oplyst ved bestilling af reserve- dele:

Produktets typebetegnelse

Oplad akkumulatorbatteriet (A) helt, før det opbevares om vinteren, og sluk for robotplæne- klipperen med hovedafbryderen (7) (OFF). Tag akkumulatorbatteriet (A) ud af produktet. Afbryd netdelen (20) fra strømforsyningen og ladestatio- nen (19). Ledekablet (24) kan blive udendørs om vinteren. Dog skal det sikres, at tilslutningerne er beskyttet mod korrosion. Afbryd ledekablets (24) tilslutnin- ger fra ladestationen (19). Produktet og dets tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns række- vidde. Den optimale opbevaringstemperatur ligger mellem 5 °C og 30 °C. Opbevar maskinen i den originale emballage.

Anbring transportbeskyttelsesanordninger, hvis sådanne findes.

Beskyt maskinen mod skader og kraftige vibrationer, der især kan opstå, når maskinen transporteres i køretøjer.

Sikr maskinen, så den hverken kan rutsje eller vælte.

Bær robotplæneklipperen i bæregrebet (6) med knivskiven (11) væk fra kroppen.

10. Bortskaff else og

genanvendelse Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer som f.eks. metal og plast. Defekte dele må ikke smides ud sammen med det almindelige husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, skal du kontakte din kommune. Kun for EU-lande Smid ikke el-værktøj ud som almindeligt hushold- ningsaffald! I medfør af Rådets direktiv 2012/19/EF om af- fald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til vi- dereanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaf- fe maskinen og dens dele ifølge miljøforskrift- erne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Kontroller før bortskaffelsen, at akkuer og lyskilder (f.eks. glødepære) er taget ud af produktet. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG. Ret til tekniske ændringer forbeholdes Anl_FREELEXO_CAM_SPK13.indb 145Anl_FREELEXO_CAM_SPK13.indb 145 01.12.2022 15:36:0901.12.2022 15:36:09DK/N

11. Visning af ladestation og afhjælpning af fejl

LED-lampe (19a) Beskrivelse Løsning Slukket - Ingen strømforsyning - Kontroller strømforsyning Lyser grøn - Klar til at slå græs - Akkumulatorbatteri helt ladet - Ledekabel (24) forbundet Blinker grøn - Ledekabel (24) skåret igen- nem - Undersøg ledekabel (24) for brist Lyser rød - Akkumulatorbatteri lades - Vent, til akkumulatorbatteri er helt opladet.

12. Visning af robotplæneklipper og fejlafhjælpning

Regnsensor-LED (53) Beskrivelse/mulig årsag Løsning Blinker gul - Regnsensoren (5) er udløst. - Vent, til robotplæneklipperen er tør. - En detaljeret beskrivelse af sensoren fi n- des i kapitel 5.2. GNSS-LED (54) Beskrivelse/mulig årsag Løsning Blinker grønt - Robotplæneklipperen søger efter en GNSS-forbindelse og kalibrerer ladestationens (19) position. - GNSS-signal unøjagtig - Vent til kalibreringen er afsluttet. - Blinker GNSS-LED (54) vedvarende, er det modtagede signal meget svagt (afs- kærmning vha. bygning/træ) og ladestatio- nens (19) position bør tilpasses. Lyser grøn - Robotplæneklipperen har kalibreret ladestationens (19) position vha. GNSS. - GNSS-signal nøjagtigt - Robotplæneklipper klar. Blinker gul - Intet GNSS-signal til stede - Sørg for, at robotplæneklipperen er uden- dørs, og at GNSS-signalet ikke afskær- mes. Lyser gult - Robotplæneklipperen er for langt væk fra ladestationen (19). - Stil robotplæneklipperen ind i slåområdet, der er i nærheden af ladestationen (19). Sluk for hovedafbryderen (7) (OFF) og tænd den igen (ON) for at starte robotplæ- neklipperen igen. Lyser rødt - Hardware-fejl på GNSS- modul - Kontakt kundeservicen. Anl_FREELEXO_CAM_SPK13.indb 146Anl_FREELEXO_CAM_SPK13.indb 146 01.12.2022 15:36:0901.12.2022 15:36:09DK/N

Akku-LED (55) Beskrivelse/mulig årsag Løsning Lyser grøn - Akkumulatorbatteri helt ladet - Robotplæneklipper klar Lyser rødt - Akkumulatorbatteriets ladetil- stand er lav - Robotplæneklipperen kører hen til lade- stationen (19) for at lade akkumulatorbat- teriet. Blinker grønt - Akkumulatorbatteri lades - Robotplæneklipperen fi ndes i ladestatio- nen (19) og lades. Blinker rødt Batterifejl: - På robotplæneklipperen er der opstået en batterifejl - Akkumulatorbatteriet kan ikke lades - Akkumulatorbatteriet er brugt

- Sikr, at akkumulatorbatteriet er monteret rigtigt. - Kontroller, om hovedafbryderen (7) er tændt (ON), mens robotplæneklipperen befi nder sig i ladestationen (19). - Kontroller ladestationens position (19). Skift akkumulatorbatteriet efter behov. Lyser gult Overtemperaturfejl: - For høj/for lav akkutempera- tur eller overtemperatur for styringen - Har batteriet en temperatur på over 65 °C, vender robot- plæneklipperen tilbage til ladestationen (19). - Ved en batteritemperatur på over 45 °C eller under 0 °C stoppes opladningen, og robotplæneklipperen venter i ladestationen (19). - Sørg for, at robotplæneklipperen bruges tidligt på dagen og at den ikke kører, når det er meget varmt. - Når akkumulatorbatteriet og styringen er afkølet til det tilladte temperaturområde, vender robotplæneklipperen automatisk tilbage til den programmerede drift. Anl_FREELEXO_CAM_SPK13.indb 147Anl_FREELEXO_CAM_SPK13.indb 147 01.12.2022 15:36:1001.12.2022 15:36:10DK/N

Ledekabel-LED (56) Beskrivelse/mulig årsag Løsning Lyser grøn Robotplæneklipperen befi nder sig i ladestationen (19) eller i nærheden af søgesløjfen, og afvigelsen til reference-kvali- tetsværdien er lille. - Robotplæneklipper klar. Blinker gul Robotplæneklipperen befi nder sig i ladestationen (19) eller i søgesløjfen, og afvigelsen til reference-kvalitetsværdien er forringet. Robotplæneklipper klar. Kontroller evt. slåområdets grænser, da disse kan forringe sig yderligere. Derved kan robotplæneklip- peren så ikke arbejde mere Blinker rødt Robotplæneklipperen fi ndes i ladestationen (19) eller i sugesløjfen, og afvigelsen til reference-kvalitetsværdien er for stor. Robotplæneklipperen bliver i ladestationen(19). Kontroller slåområdets grænser. Slet heref- ter referenceværdien og gennemfør en ny initialisering af grænse-kvalitetsværdien. Lyser rødt Kamera-fejl: Robotplæneklipperen modta- ger ikke noget signal fra kame- raenheden. Sluk for hovedafbryderen (7) (OFF) og tænd den igen (ON) for at starte robotplæneklip- peren igen. Slukket - Ledekablet (24) er beskadi- get. - Strømforsyningen til ladesta- tionen (19) er afbrudt. - Robotplæneklipperen befi n- der sig uden for søgesløjfen. - Kontroller, om LED-lampen (19a) lyser grøn på ladestationen (19). - Sikr, at ledekablet (24) er trukket korrekt og befi nder sig midt under ladestationen (19). - Kontroller ladestationens position (19). Anl_FREELEXO_CAM_SPK13.indb 148Anl_FREELEXO_CAM_SPK13.indb 148 01.12.2022 15:36:1001.12.2022 15:36:10DK/N

Alarm-LED (57) Beskrivelse/mulig årsag Løsning Lyser gult Plænekl. løftet: - Løftesensor udløst kontinuer- ligt i 10 sekunder Plænekl. blokeret: - Forhindringssensor aktiveret fl ere gange i løbet af et minut - Forhindringssensor aktiveret vedvarende i 10 sekunder - Forhindringssensor aktiveret tre gange under kørslen tilba- ge til ladestation (19) For tæt på station: - Robotplæneklipper blev sendt tilbage alt for tæt op ad ladestationen (19). Væltet: - Robotplæneklipper blev vip- pet vedvarende i 10 sekun- der - Robotplæneklipper er hældet i en retning i længere tid Tryk på STOP-tasten (3) for at åbne tildæk- ningen af betjeningsfeltet (13). Start klipnin- gen igen via betjeningspanelet (2): - Hvis denne fejl opstår ofte, kontroller da klippeområdet for forhindringer med en højde på over 10 cm og fjern disse eller separer forhindringerne fra klippeområdet. Tryk på STOP-tasten (3) for at åbne tildæk- ningen af betjeningsfeltet (13). Start klipnin- gen igen via betjeningspanelet (2): - Kontroller, om robotplæneklipperen er blokeret af en forhindring eller klemt fast mellem træer, buske osv. Fastgør forhin- dringen eller undgå dette område. - Hvis denne fejl opstår ofte, kontrolleres slåområdet. Vær især opmærksom på smalle vinkler, korridorer, hegn, klipper osv. - Kontroller, om græsset er for højt, og ro- botplæneklipperen derved blokeres. Slå i dette fald græsset, så det har en højde på under 60 mm. Tryk på STOP-tasten (3) for at åbne tildæk- ningen af betjeningsfeltet (13). Start klipnin- gen igen via betjeningspanelet (2): - Robotplæneklipperen bør sendes tilbage til ladestationen (19) med en afstand på mindst 2 m. Tryk på STOP-tasten (3) for at åbne tildæk- ningen af betjeningsfeltet (13). Start klipnin- gen igen via betjeningspanelet (2): - Stil robotplæneklipperen på et lige areal og start den igen. - Er robotplæneklipperen væltet på et stejlt terræn i klippeområdet, afgrænses dette område for at undgå store stigninger. Anl_FREELEXO_CAM_SPK13.indb 149Anl_FREELEXO_CAM_SPK13.indb 149 01.12.2022 15:36:1101.12.2022 15:36:11DK/N

Alarm-LED (57) Beskrivelse/mulig årsag Løsning Lyser gult Hjulfejl: - Baghjul (8) blev løftet på grund af en forhindring - Baghjul (8) kan dreje sig fri, hvis græsplænen er ujævn STOP-knap fejl: Tildækningen af betjeningsfel- tet (13) er åbnet, og en taste på betjeningsfeltet (2) blev trykket ned, men STOP-tasten (3) blev ikke udløst Uden for: Robotplæneklipperen regist- rerer ingen plænearealer eller græsgrænse og fi ndes uden for slåområdet. Tryk på STOP-tasten (3) for at åbne tildæk- ningen af betjeningsfeltet (13). Start klipnin- gen igen via betjeningspanelet (2): - Stil robotplæneklipperen på et lige areal og start den igen Tryk på STOP-tasten (3) for at åbne tildæk- ningen af betjeningsfeltet (13). Start klipnin- gen igen via betjeningspanelet (2): - Kontroller, at tildækningen af betjenings- feltet (13) kan åbnes og lukkes frit med STOP-tasten (3). - Kontroller, at STOP-tasten (3) fungerer, som den skal. Tryk på STOP-tasten (3) for at åbne tildæk- ningen af betjeningsfeltet (13). Start klipnin- gen igen via betjeningspanelet (2): - Sikr, at robotplæneklipperen befi nder sig i slåområdet. Lyser rødt Sensorfejl: - Robotplæneklipper blev stoppet på grund af en sen- sorfejl Motorfejl/motoroverstrøm: - Robotplæneklipperen er stoppet på grund af over- strøm i motoren eller en mo- torfejl Driftsfejl: - Robotplæneklipper blev stoppet på grund af en drifts- fejl Sluk for hovedafbryderen (7) (OFF) og tænd den igen (ON) for at starte robotplæneklip- peren igen. Sluk for hovedafbryderen (7) (OFF) og tænd den igen (ON) for at starte robotplæneklip- peren igen. - Kontroller græssets højde i slåområdet og slå efter behov græsset med en almin- delig græsslåmaskine, så græsset har en højde på under 60 mm. - Øg klippehøjden. Start altid med en højere klippehøjde og reducer den så i små trin, til den ønskede højde er nået. - Undersøg knivskiverne (11) og hjulene for snavs og rengør disse dele grundigt. - Kontroller baghjulene og knivskiverne (11) for blokeringer. Hvis disse blokeringer ikke kan løsnes, kontaktes den ansvarlige kun- deservice. Sluk for hovedafbryderen (7) (OFF) og tænd den igen (ON) for at starte robotplæneklip- peren igen. Blinker rødt Magnetbåndsensor-fejl: Robotplæneklipperen modta- ger ikke noget signal fra mag- netbåndsensoren. Sluk for hovedafbryderen (7) (OFF) og tænd den igen (ON) for at starte robotplæneklip- peren igen. Anl_FREELEXO_CAM_SPK13.indb 150Anl_FREELEXO_CAM_SPK13.indb 150 01.12.2022 15:36:1101.12.2022 15:36:11DK/N

Fejlsøgning Fejl Mulig årsag Afhjælpning Robotplæneklippe- ren står i slåområ- det. Robotplæne- klipperen kan ikke tændes. - Akkumulatorbatteriets spæn- ding er for lille - Fejl på strømkreds eller elek- troniske dele - Kør robotplæneklipperen tilbage til oplad- ning i ladestationen (19). - Tænd for hovedafbryderen (7) (ON). - Kontakt kundeservicen. - Kontroller ladestationens (19) position og den maks. afstand til ladestationen (19) - Brug venligst et akkumulatorbatteri med højere kapacitet. - Pas på: Bruges et multi-Ah-akkumulator- batteri (f.eks. 4-6 Ah), indstilles den højere kapacitet. Da opladningen og afl adningen af robotplæneklipperen er skånsom, er det ikke nødvendigt at bruge den lave ka- pacitet for at forlænge levetiden. Robotplæneklippe- ren kan ikke køre ind i ladestationen. - Ladestation (19) er ikke ins- talleret korrekt. - Sikr, at LED-lampen (19a) lyser grøn på ladestationen (19). - Sikr, at ledekablet (24) er forbundet på ladestationen (19), og at det forreste ledekabel (24) er trukket i midten under ladestationen (19). - Sikr, at ladestationen (19) er positioneret korrekt. Robotplæneklip- peren er meget støjende. - Klinger (10) er beskadiget - Mange fremmede materialer klæber fast på klinger (10) - Robotplæneklipper er startet for tæt op ad forhindringer - Knivdrev eller drivmotor er beskadiget - Andre dele på robotplæne- klipper er beskadiget - Skift klinger (10). De 3 klinger (10) skal skiftes på samme tid. - Robotplæneklipperens driftseff ektivitet afhænger af, hvor skarpe klingerne (10) er. Hold derfor klinger (10) i god stand. - Sluk robotplæneklipperen på en sikker måde og brug arbejdshandsker, når klin- ger (10) rengøres/renses, for at undgå snitsår. - Få motoren repareret eller udskiftet af kundeservicen. Robotplæne- klipperen bliver i ladestationen. Ro- botplæneklipperen vender altid tilbage til ladestationen. - Forkerte arbejdstidindstillin- ger - Akkuladetilstanden er for lav og underskrider 30%. - Regnsensoren er udløst. - Robotplæneklipperen er ove- rophedet. - Det begynder at blive mørkt, hvorved kameraenheden ikke kan arbejde rigtigt mere. - Kontroller arbejdstidindstillingerne. - Robotplæneklipperen starter og stopper sit arbejde afhængigt af det indstillede tidsvindue. Uden for dette tidsrum står robotplæneklipperen i ladestationen (19). Anl_FREELEXO_CAM_SPK13.indb 151Anl_FREELEXO_CAM_SPK13.indb 151 01.12.2022 15:36:1201.12.2022 15:36:12DK/N

Fejlsøgning Fejl Mulig årsag Afhjælpning Robotplæneklippe- ren kan ikke fi nde ladestationen (19) - Ladestationen (19) fi ndes i en position, hvor der kun modtages et svagt GNSS- signal - Forhindringer i umiddelbar nærhed af ledekabelsløjfen forhindre, at der køres hen til sløjfen. - Tilpas positionen i forhold til ladestationen (19) og slet kortlægningen iht. beskrivel- sen i betjeningsvejledningen. - Tilpas formen i forhold til ledekabelsløjfen/ forstør ledekabelsløjfen. PAS PÅ! Garantien dækker ikke overskårede ledekabler og følgeskader! Fejlsøgning magnetbånd (27) Fejl Mulig årsag Afhjælpning Robotplæneklippe- ren registrerer ikke magnetbåndet (27) og kører hen over det. - Magnetbåndet (27) er an- bragt for langt nede i jorden. - Magnetbåndet (27) fungerer ikke rigtigt, fordi udetempera- turen er for høj. - Træk magnetbåndet (27) på jorden eller ca. 5 cm i jorden. - Vent, til temperaturen er kølet af. Undgå at bruge robotplæneklipperen, når det er meget varmt om dagen. Robotplæneklip- peren stopper eller kører ukontrolleret i nærheden af begrænsningsom- rådet. - Magnetbåndet (27) er an- bragt for tæt op ad ledeka- blet (24). Afstanden mellem to uafhængige begræns- ningsområder med magnet- bånd (27) er for lille. - I slåområdet opstår der forstyrrelser på grund af elektriske kabler. - Hold en afstand på mindst 80 cm mellem ledekablet (24) og magnetbåndet (27) eller mellem to begrænsningsområder. - Undgå elektriske kabler, der er trukket i slåområdet. Stil ladestationen (19) på slåområdets kant. Hold en afstand til fremmede slåarealer (f.eks. naboer), der arbejder med en begrænsningstråd. Robotplæneklip- peren trænger ind i begrænsningsom- rådet. - Robotplæneklipperen glider hen over magnetbåndet (27). - Undgå at trække magnetbåndet (27) på stigninger. - Overhold de angivede installationsbetin- gelser. Anl_FREELEXO_CAM_SPK13.indb 152Anl_FREELEXO_CAM_SPK13.indb 152 01.12.2022 15:36:1201.12.2022 15:36:12DK/N

Einhell Germany AG glæder sig over, at du bruger FREELEXO CAM robotplæneklipperen. Beskyttelsen af personrelaterede data er meget vigtigt for os. I det følgende beskrives det, hvilke data generelt be- handles, når produktet bruges.

Ladestationens position Robotplæneklipperen gemmer ladestationens position lokalt på produktet vha. GNSS-positionsbe- stemmelsen. Denne er der brug for til at navigere produktet tilbage til ladestationen eller ledekablet, når slåarbejdet er færdigt. Under servicearbejde kan denne information udlæses fysisk på produktet vha. Logfi le.

Tidspunkt solopgang/solnedgang Robotplæneklipperen gemmer tidspunktet for solopgangen/solnedgangen lokalt på produktet vha. GNSS-positionsbestemmelsen. Dette er nødvendigt, så produktet kun kan startes i et tidsinterval, hvor kameraenheden kan generere billeder med tilstrækkelig lysstyrke. Under servicearbejde kan denne information udlæses fysisk på produktet vha. Logfi le.

Billeder fra kameraenhed Robotplæneklipperen gemmer lokalt på produktet billeder, der er genereret i kameraenheden. Dette har systemet brug for, så robotplæneklipperens algoritme hele tiden forbedres. På plæneklipperen fi ndes der billeder, der er genereret i de sidste 15 minutter af slåarbejdet. Dette datasæt overskrives hele tiden. Findes plæneklipperen i ladestationen eller søger robotplæneklipperen ladestationen, genereres der ingen billeder. I servicetilfælde kan disse billeder udlæses lokalt for at lette fejlsøgnin- gen. Disse billeder slettes herefter. Du kan selv slette både de positioneringsspecifi kke informationer og de genererede billeder fra produk- tet. Sluk først robotplæneklipperen med hovedafbryderen. De passende gemte informationer slettes ved at trykke samtidigt på låseknappen (sletning af GNSS-informationerne) og tasten „OK“ (sletning af kamera-billederne) og tænde for robotplæneklipperen med hovedafbryderen. På produktet høres et akustisk signal, der bekræfter sletningen. En detaljeret dokumentation til vores databeskyttelsesretningslinjer fi ndes på vores hjemmeside under Databeskyttelse. Anl_FREELEXO_CAM_SPK13.indb 153Anl_FREELEXO_CAM_SPK13.indb 153 01.12.2022 15:36:1301.12.2022 15:36:13DK/N

Visningsstatus Betydning og påkrævet handling Rød lysdi- ode Grøn lysdi- ode Slukket Blinker Standby-modus Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatter- iet er ikke i ladeaggregatet Tændt Slukket Opladning Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De pågældende ladetider findes direkte på ladeaggregatet. Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider afhængigt af den eksisterende akkuladning. Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO) Herefter skiftes til skånende opladning, indtil fuldstændig opladning er nået. Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega- tet. Påkrævet handling: Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra strømforsyningsnettet. Blinker Slukket Tilpasningsopladning Ladeaggregatet befinder sig i funktionen for skånsom opladning. Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og skal bruge mere tid. Det kan have følgende årsager: - Akkumulatorbatteriet er ikke blevet opladet i meget lang tid. - Akkumulatorbatteriets temperatur ligger ikke i det ideelle område. Påkrævet handling: Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk oplades. Blinker Blinker Fejl Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt. Påkrævet handling: Et defekt akkumulatorbatteri må ikke længere oplades. Tag akkumulatorbatteriet ud af ladeaggregatet. Tændt Tændt Temperaturfejl Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt (under 0° C). Påkrævet handling: Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C). Anl_FREELEXO_CAM_SPK13.indb 154Anl_FREELEXO_CAM_SPK13.indb 154 01.12.2022 15:36:1301.12.2022 15:36:13DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Akku Forbrugsmateriale/ forbrugsdele* Klinger Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_FREELEXO_CAM_SPK13.indb 155Anl_FREELEXO_CAM_SPK13.indb 155 01.12.2022 15:36:1401.12.2022 15:36:14DK/N

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:

www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el- ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_FREELEXO_CAM_SPK13.indb 156Anl_FREELEXO_CAM_SPK13.indb 156 01.12.2022 15:36:1401.12.2022 15:36:14S

1. Säkerhetsanvisningar

1. Säkerhetsanvisningar

20. Nätdel (nätdelskabel)

Nätdel (nätdelskabel)

2.1 Tryck kort på knappen ”START A/B“ (64) om

gräsklipparen ska köra på huvudytan (A). Sta- tuslampan (52) lyser då konstant grönt.

2.2 Tryck länge på knappen ”START A/B“ (64) om
