NAVODILA ZA UPORABO GECH 3665 Li EINHELL

1. Varnostni napotki

7. Čiščenje, vzdrževanje in naročanje nadomestnih delov

11. Prikaz na polnilni postaji in odpravljanje napak

12. Prikaz na robotski kosilnici in odpravljanje napak

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo! Otroci naprave ne smejo uporabljati. To napravo lahko osebe z zmanjšanimi psihičnimi, senzoričnimi ali duševnimi sposobnostmi ter osebe, ki nimajo dovolj izkušenj in znanja, uporabljajo le pod nadzorom ali če so bile podučene o varni uporabi naprave in razumejo nevarnosti, ki lahko pri uporabi nastanejo. Otroci se z napravo ne smejo igrati. Čiščenja in vzdrževanja, ki ga opravlja uporabnik, ne smejo opravl- jati otroci. Anl_FREELEXO_CAM_SPK13.indb 330Anl_FREELEXO_CAM_SPK13.indb 330 01.12.2022 15:37:2901.12.2022 15:37:29SLO

Nevarnost! Pri uporabi naprav je treba upoštevati nekaj var- nostnih ukrepov, da bi preprečili poškodbe in ma- terialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shra- nite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo ga- rancije za nesrečo ali škodo, ki je nastala zaradi neupoštevanja teh navodil za uporabo in varnost- nih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici! Opozorilo! Preberite vse varnostne napotke, navodila, naslove slike in tehnične podatke, s katerimi je to električno orodje opremljeno. V primeru, da spodnjih navodil ne upoštevate, lahko pride do električnega udara, požara in/ali hujših poškodb. Shranite vse varnostne napotke in navodila za kasnejšo uporabo. Pojasnilo uporabljenih simbolov (glejte sliko 13) A. OPOZORILO – pred delovanjem naprave preberite navodila za uporabo! B. OPOZORILO – pred delovanjem naprave upoštevajte ustrezno varnostno razdaljo! C. OPOZORILO – pred izvedbo del na nap- ravi ali pred dviganjem naprave aktivirajte zaščitno pripravo! POZOR – ne dotikajte se vrtečih se rezil! D. OPOZORILO – ne stopajte na napravo! PO- ZOR – ne dotikajte se vrtečih se rezil! E. Razred zaščite II (dvojna izolacija). F. Skladiščenje akumulatorjev samo v suhih prostorih s temperaturo okolice od +10 °C do +40 °C. Akumulatorje skladiščite samo v napolnjenem stanju (najm. 40 % napolnjeno). G. Razred zaščite III H. Inertna varovalka 2 A

I. Samo za uporabo v suhih prostorih.

J. OPOZORILO: Za polnjenje akumulatorja uporabljajte samo snemljiv omrežni priključek NT24/1 / PS24/1, ki je dobavljen z napravo. Pozor! Med nevihto izključite omrežni vtič in iz polnilne postaje izvlecite vodilno žico.

1. Robotska kosilnica

4. Nastavitev višine reza

16. Senzorji razdalje

19. Polnilna postaja

19a. Prikaz LED polnilne postaje 19b. Polnilni zatič polnilne postaje

20. Omrežni priključek/kabel

21. Pritrdilni vijak

23. Pritrdilni kavelj

Preverite popolnost izdelka s pomočjo opisanega obsega dobave. V primeru manjkajočih delov se obrnite na naš servisni center ali prodajno mesto, kjer ste napravo kupili, najpozneje v 5 delovnih dneh od nakupa izdelka in ob predložitvi veljav- nega dokazila o nakupu. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

Odprite embalažo in previdno vzemite napra- vo iz embalaže.

Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.

Pritrdilni vijaki (4 kosi)

Klešče odstranjevanje izolacije

Robotska kosilnica je primerna za zasebno upo- rabo na domačem in ljubiteljskem vrtičku in je predvidena izključno za travnate površine. Napravo je mogoče uporabljati le v skladu z nje- no namembnostjo. Vsaka drugačna uporaba ni skladna z namenom. Za vso škodo ali poškodbe, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljavec in ne proiz- vajalec. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali indust- riji. V primerih uporabe naprave v poklicu, obrti in industriji ali podobnih dejavnostih ne prevzema- mo jamstva.

Opozorilo! Ta naprava med delovanjem ustvarja elekt- romagnetno polje. To polje lahko v nekaterih okoliščinah vpliva na aktivne ali pasivne me- dicinske vsadke. Za zmanjšanje nevarnosti hujših ali celo smrtnih poškodb priporočamo, da se osebe z medicinskimi vsadki pred upo- rabo naprave posvetujejo s svojim zdravni- kom in izdelovalcem medicinskega vsadka.

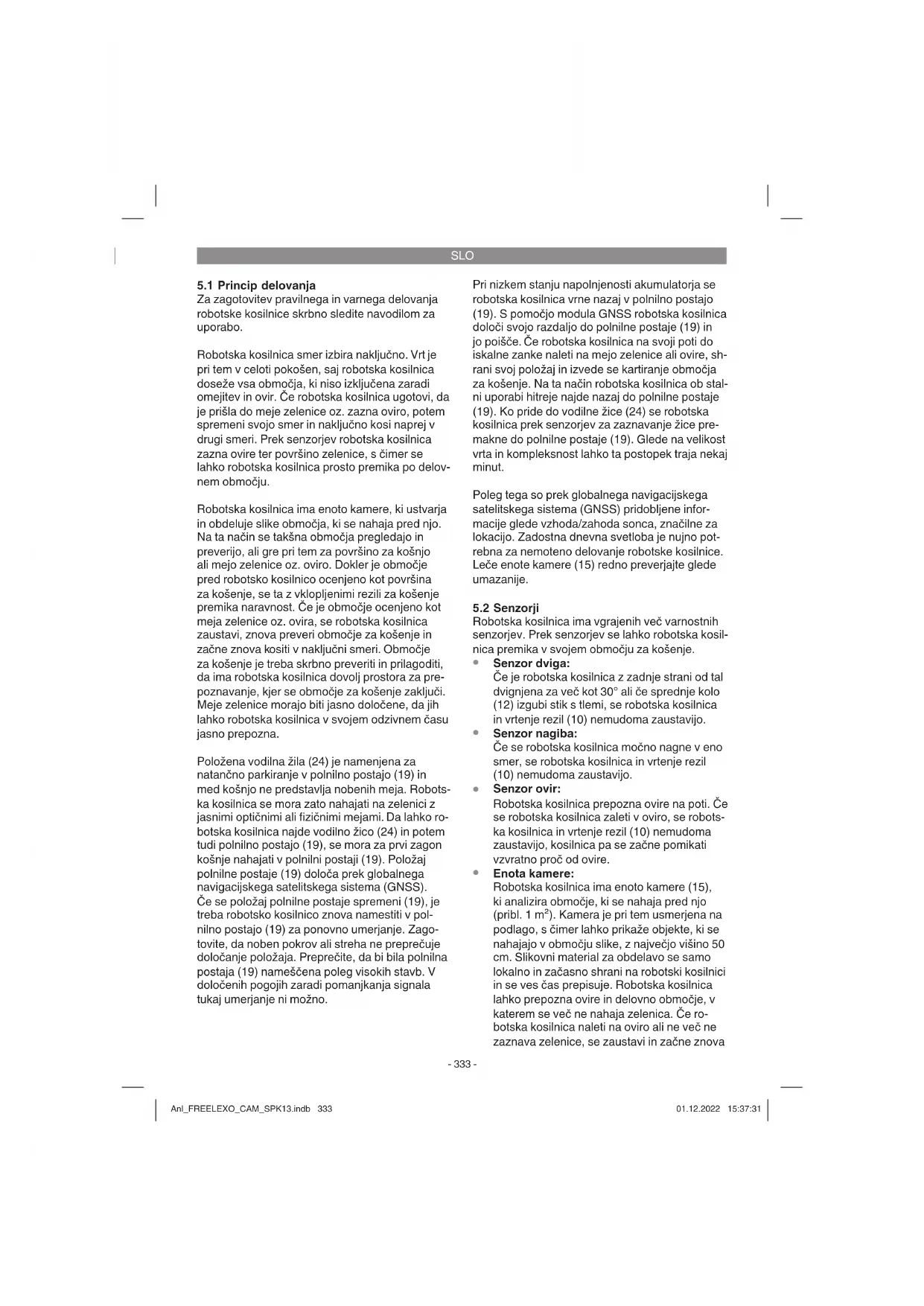

Za zagotovitev pravilnega in varnega delovanja robotske kosilnice skrbno sledite navodilom za uporabo. Robotska kosilnica smer izbira naključno. Vrt je pri tem v celoti pokošen, saj robotska kosilnica doseže vsa območja, ki niso izključena zaradi omejitev in ovir. Če robotska kosilnica ugotovi, da je prišla do meje zelenice oz. zazna oviro, potem spremeni svojo smer in naključno kosi naprej v drugi smeri. Prek senzorjev robotska kosilnica zazna ovire ter površino zelenice, s čimer se lahko robotska kosilnica prosto premika po delov- nem območju. Robotska kosilnica ima enoto kamere, ki ustvarja in obdeluje slike območja, ki se nahaja pred njo. Na ta način se takšna območja pregledajo in preverijo, ali gre pri tem za površino za košnjo ali mejo zelenice oz. oviro. Dokler je območje pred robotsko kosilnico ocenjeno kot površina za košenje, se ta z vklopljenimi rezili za košenje premika naravnost. Če je območje ocenjeno kot meja zelenice oz. ovira, se robotska kosilnica zaustavi, znova preveri območje za košenje in začne znova kositi v naključni smeri. Območje za košenje je treba skrbno preveriti in prilagoditi, da ima robotska kosilnica dovolj prostora za pre- poznavanje, kjer se območje za košenje zaključi. Meje zelenice morajo biti jasno določene, da jih lahko robotska kosilnica v svojem odzivnem času jasno prepozna. Položena vodilna žila (24) je namenjena za natančno parkiranje v polnilno postajo (19) in med košnjo ne predstavlja nobenih meja. Robots- ka kosilnica se mora zato nahajati na zelenici z jasnimi optičnimi ali fi zičnimi mejami. Da lahko ro- botska kosilnica najde vodilno žico (24) in potem tudi polnilno postajo (19), se mora za prvi zagon košnje nahajati v polnilni postaji (19). Položaj polnilne postaje (19) določa prek globalnega navigacijskega satelitskega sistema (GNSS). Če se položaj polnilne postaje spremeni (19), je treba robotsko kosilnico znova namestiti v pol- nilno postajo (19) za ponovno umerjanje. Zago- tovite, da noben pokrov ali streha ne preprečuje določanje položaja. Preprečite, da bi bila polnilna postaja (19) nameščena poleg visokih stavb. V določenih pogojih zaradi pomanjkanja signala tukaj umerjanje ni možno. Pri nizkem stanju napolnjenosti akumulatorja se robotska kosilnica vrne nazaj v polnilno postajo (19). S pomočjo modula GNSS robotska kosilnica določi svojo razdaljo do polnilne postaje (19) in jo poišče. Če robotska kosilnica na svoji poti do iskalne zanke naleti na mejo zelenice ali ovire, sh- rani svoj položaj in izvede se kartiranje območja za košenje. Na ta način robotska kosilnica ob stal- ni uporabi hitreje najde nazaj do polnilne postaje (19). Ko pride do vodilne žice (24) se robotska kosilnica prek senzorjev za zaznavanje žice pre- makne do polnilne postaje (19). Glede na velikost vrta in kompleksnost lahko ta postopek traja nekaj minut. Poleg tega so prek globalnega navigacijskega satelitskega sistema (GNSS) pridobljene infor- macije glede vzhoda/zahoda sonca, značilne za lokacijo. Zadostna dnevna svetloba je nujno pot- rebna za nemoteno delovanje robotske kosilnice. Leče enote kamere (15) redno preverjajte glede umazanije.

Robotska kosilnica ima vgrajenih več varnostnih senzorjev. Prek senzorjev se lahko robotska kosil- nica premika v svojem območju za košenje.

Senzor dviga: Če je robotska kosilnica z zadnje strani od tal dvignjena za več kot 30° ali če sprednje kolo (12) izgubi stik s tlemi, se robotska kosilnica in vrtenje rezil (10) nemudoma zaustavijo.

Senzor nagiba: Če se robotska kosilnica močno nagne v eno smer, se robotska kosilnica in vrtenje rezil (10) nemudoma zaustavijo.

Senzor ovir: Robotska kosilnica prepozna ovire na poti. Če se robotska kosilnica zaleti v oviro, se robots- ka kosilnica in vrtenje rezil (10) nemudoma zaustavijo, kosilnica pa se začne pomikati vzvratno proč od ovire.

Enota kamere: Robotska kosilnica ima enoto kamere (15), ki analizira območje, ki se nahaja pred njo (pribl. 1 m²). Kamera je pri tem usmerjena na podlago, s čimer lahko prikaže objekte, ki se nahajajo v območju slike, z največjo višino 50 cm. Slikovni material za obdelavo se samo lokalno in začasno shrani na robotski kosilnici in se ves čas prepisuje. Robotska kosilnica lahko prepozna ovire in delovno območje, v katerem se več ne nahaja zelenica. Če ro- botska kosilnica naleti na oviro ali ne več ne zaznava zelenice, se zaustavi in začne znova Anl_FREELEXO_CAM_SPK13.indb 333Anl_FREELEXO_CAM_SPK13.indb 333 01.12.2022 15:37:3101.12.2022 15:37:31SLO

kositi v naključni smeri. Na podlagi enote kamere ni možno, da bi robotska kosilnica delala v somraku oz. ponoči. Izbrano delovno okno se mora pri tem nahajati v delu dneva z dnevno svetlobo, da lahko robotska kosilnica zanesljivo deluje. Na ta način so zaščitene tudi majhne živali, ki so aktivne v somraku, npr. ježi.

Senzorji razdalje: Robotska kosilnica je opremljena s senzorji razdalje (16), s katerimi lahko zazna ovire na svoji poti. Če robotska kosilnica naleti na oviro, se zaustavi in začne znova kositi v naključni smeri.

Senzor za magnetni trak Robotska kosilnica je opremljena s senzorjem za magnetni trak in zazna magnetni trak na tleh (27). Če robotska kosilnica naleti mag- netni trak, se zaustavi in začne znova kositi v naključni smeri. Magnetni trak je namenjen kot virtualna meja, s katerimi je mogoče določiti območja vrta, v katerih robotska kosil- nica ne sme kositi.

Senzor za dež: Robotska kosilnica ima vgrajen senzor za dež (5), ki robotski kosilnici preprečuje košenje v dežju. Robotska kosilnica se vrne v polnilno postajo (19), ko zaznana dež in se v celoti napolni. Ko je senzor za dež (5) znova suh, robotska kosilnica nadaljuje z delom, če se ne nahaja v aktivnem časovnem oknu. Če se je senzor za dež (5) sprožil, sveti lučka LED senzorja za dež (53). Poskrbite, da ne pride do kratkega stika obeh kovinskih senzorjev s kovino ali drugim prevodnim materialom. To vpliva na pravilno delovanje robotske kosil- nice.

GNSS-modul Robotska kosilnica svoj položaj in položaj polnilne postaje (19) določa prek globalnega navigacijskega satelitskega sistema (GNSS). To pomaga pri tem, da se lahko robotska kosilnica vrne na polnilno postajo (19). Prek GNSS-modula lahko robotska kosilnica določi lokalne čase za sončni vzhod in zahod, s čimer robotska kosilnica ne more kositi med somrakom in ponoči. Na ta način lahko robotska kosilnica zanesljivo deluje s svojo enoto kamere (15). Z GNSS-modulom robots- ka kosilnica ves čas določa svojo razdaljo do polnilne postaje (19). Robotska kosilnica se lahko nahaja največ 1000 m stran od polnilne postaje (19), v nasprotnem primeru lučka LED GNSS (54) sveti rumeno in robotska kosilnica ne more delovati v načinu glavne površine. Za delovanje v načinu stranske površine razdalja do polnilne postaje (19) ni pomembna.

Če je trava višja od 60 mm, jo skrajšajte, da preprečite prekomerno obremenitev robotske ko- silnice in preprečite zmanjšanje učinkovitosti de- lovanja. V ta namen uporabite običajno kosilnico ali nitko. Z zelenice odstranite vse objekte, ki jih lahko poškoduje robotska kosilnica oz. ti objekti lahko poškodujejo robotsko kosilnico. Preverite območje za košenje in njegovo mejo zelenice ter območja, ki naj ne bi bila košena. V naslednjih poglavjih teh navodil za uporabo se nahajajo informacij o tem, kako lahko jasno določite meje zelenice in zaščitite določena območja. Nekatere ovire lahko robotska kosilnica zazna pravočasno in jih ni treba dodatno zaščititi. Pripravite ta orodja: Kladivo, klešče, klešče za od- stranjevanje izolacije in vodno tehtnico (izbirno).

5.3.1 Izračun naklona zelenice

Robotska kosilnica lahko zmore naklone do 25%. Izogibajte se strmejših naklonov. Naklon lahko določite s pomočjo izračunane višine na prevoženi razdalji (slika 3a). Primer: a/b = 25 cm/100 cm = 25 %

Določite optimalno mesto za polnilno postajo (19). Potrebujete zunanjo vtičnico, ki zagotavlja neprekinjeno električno napajanje. Vaša robotska kosilnica bo tako vedno pripravljena na delovanje. Polnilna postaja (19) mora biti postavljena na ravno površino na višini ruše. Zagotovite, da je območje ravno in suho. Najbolje je, da polnil- no postajo (19) namestite na rob območja za košenje. Pazite, da omrežni kabel polnilne postaje Anl_FREELEXO_CAM_SPK13.indb 334Anl_FREELEXO_CAM_SPK13.indb 334 01.12.2022 15:37:3101.12.2022 15:37:31SLO

(19) ni položen v območju za košenje ali ga po potrebi zakopljite, da preprečite poškodbe s strani robotske kosilnice. Polnilno postajo (19) z vodilno žico (24) namestite čim bolj dostopno z vseh območij in na prosto površino brez ovir. Polnilne postaje (19) ne na- mestite v težko dostopnih robovih ali območjih, ki so omejene z ozkimi predeli. Največja razdalja polnilne postaje (19) do meje zelenice ne sme znašati več kot 1000 m. Razlog za to je povečana varnost proti kraji. Pri večji razdalji sveti lučka LED GNSS (54) rumeno in robotske kosilnice ni mogoče uporabljati v načinu glavne površine. Za delovanje v načinu stranske površine razdalja do polnilne postaje (19) ni po- membna. Ne priporočamo največje razdalje meje zelenice do polnilne postaje (19) več kot 50 m, da bi lahko zagotovili učinkovito in samodejno košenje. Ob povečujoči se razdalji do polnilne postaje (19) se lahko zgodi, da preostala napetost akumulatorja robotske kosilnice ne bo zadosto- vala, da bi se robotska kosilnica lahko vrnila do polnilne postaje (19). Pri večjih površinah košenja uporabite akumulator z višjo zmogljivostjo. Izberite mesto v senci, ki omogoča optimalno polnjenje akumulatorja. Visoke stavbe oz. dre- vesa lahko poslabšajo signal GNSS, tako da se robotska kosilnica ne more več samostojno vrniti v polnilno postajo (19). Zato ohranjajte ustrezno razdaljo do visokih stavb oz. dreves in pazite, da se polnilna postaja (19) nastaja pod odprtim nebom. Prav tako bodite pozorni na to, da vodilno žico (24) speljete naravnost vsaj 1 m pred polnil- no postajo (19) in najm 0,5 m za polnilno postajo (19) (slika 4a). Zavoji tik pred polnilno postajo (19) lahko privedejo do težav pri priključevanju robots- ke kosilnice v polnilno postajo.

5.4.2 Lokacija polnilne postaje

Ko je akumulator skoraj prazen, se robotska ko- silnica vrne v polnilno postajo (19) tako, da išče vodilno žico (24). Robotska kosilnica s pomočjo GNSS v rednih intervalih primerja svoj dejanski položaj z umerjenim položajem polnilne postaje. Robotska kosilnica se premika v smeri polnilne postaje (19) in v več korakih išče vodilno žico (24). Pri tem se robotska kosilnica vedno zno- va zaustavi in se po potrebi premakne v drugo smer, da pride do vodilne žice (24). Če robotska kosilnica pride v bližino vodilne žice (24), začne s pomočjo vrtenja in jakosti signala vodilne žice (24) zaznavati njen položaj. Če robotska kosilnica med košenjem naleti na oviro ali mejo zelenice, se ta položaj shrani. S tem nastane kartiranje, ki robotski kosilnici pomaga hitreje najti polnilno postajo (19). Ko robotska kosilnica doseže vodilno živo (24), ji sledi v nasprotni smeri urinega kazalca, dokler ne pride do polnilne postaje (19). Zagotovite, da je polnilna postaja (19) pravilno pozicionirana za priključitev (slika 4a).

5.4.3 Priključitev polnilne postaje na omrežje

1. Preden polnilno postajo (19) priključite

no v vtičnico. Omrežnega kabla ne uporabljaj- te v druge namene.

3. Ne uporabljajte poškodovanega omrežnega

priključka (20). Če je kabel ali omrežni priključek poškodovan (20), ga nemudoma zamenjajte pri pooblaščenem trgovcu.

4. Robotske kosilnice ne polnite v vlažnem okol-

ju. Robotske kosilnice ne polnite pri tempera- turah, višjih od 40 °C ali nižjih od 5 °C.

Robotska kosilnica se v vrne v polnilno postajo (19) v naslednjih primerih:

Robotsko kosilnico ročno pošljete nazaj na izhodiščni položaj.

Stanje napolnjenosti akumulatorja je nižje od 30 %.

Dnevni čas delovanja se je iztekel.

Aktiviral se je senzor za dež.

botska kosilnica v celoti napolnjena, znova nadal- juje košenje ali pa ostane v polnilni postaji (19) do naslednjega načrtovanega opravila. Če pri vračanju v polnilno postajo (19) robotska kosilnica naleti na oviro ob vodilni žici (24), ta po več neuspešnih poskusih obstoji pred oviro in se ne more vrniti nazaj v polnilno postajo (19). Od- stranite vse ovire na vodilni žici (24). Če je temperatura akumulatorja višja od 45 °C, se polnjenje prekine in tako prepreči morebitne poškodbe akumulatorja. Ko je temperatura znova padla, se polnjenje samodejno nadaljuje. Če temperatura krmilne enote robotske kosilnice preseže 65 °C, se robotska kosilnica vrne nazaj v polnilno postajo (19). Ko temperatura znova pade, se opravilo nadaljuje v skladu z nastavitvami. Če se izprazni akumulator, preden robotska kosilnica doseže polnilno postajo (19), robotske kosilnice ni mogoče več zagnati. Robotsko kosilnico pripeljite nazaj v polnilno postajo (19) in zagotovite, da je glavno stikalo (7) vklopljeno. Robotska kosilnica se samodejno napolni.

POZOR! Pretrgana vodilna žica in posledične škode so izključene iz garancije!

5.5.1 Polaganje vodilne žice

Vodilno žico (24) lahko položite po tleh ali jo zako- pljete v tla. Pri trdih ali suhih tleh se lahko pritrdilni kavlji (23) zlomijo pri zabijanju v tla. Če so tla izjemno suha, zelenico poškropite z vodo in nato položite vodilno žico (24).

Namestitev na tla Vodilno žico (24) čvrsto položite na tla in jo pritrdite s priloženimi pritrdilnimi kavlji (23). Položaj vodilne žice (24) lahko v prvih tednih uporabe robotske kosilnice še spremenite. Po določenem času pa bo trava prerasla vodilno žico (24) in je ne boste videli več. Vodilno žico (24) položite na razdalji 1 m med pritrditvenimi kavlji (23). Izogibajte se situacijam, ko vodilna žica (24) nima več stika s tlemi. Zagotovite, da robotska kosilnica ne more pretrgati vo- dilne žice (24). Robotska kosilnica bo med košenjem vodilno žico prevozila z vklopljenimi rezili za košenje.

Vodilna žica (24) tvori iskalno zanko, s pomočjo katere robotska kosilnica najde pot nazaj do polnilne postaje (19).

Vodilno žico (24) speljete naravnost vsaj 1 m pred polnilno postajo (19) in najm 0,5 m za polnilno postajo (19) (slika 4a). Zavoji tik pred polnilno postajo (19) lahko privedejo do težav pri priključevanju robotske kosilnice v polnilno postajo.

Najmanjša površina, ki vključuje vodilno živo (24), mora znašati najm. 5 m² (slika 4a). Priporočamo, da uporabite celotno dolžino vodilne žice (24) in jo položite v čim bolj kva- dratni površini. Iskalno zanko je treba usmeriti tako, da lahko robotska kosilnica iz vsakega območja vrta dobro doseže polnilno postajo (19).

5.6 Priključitev polnilne postaje

Sklenite polaganje vodilne žice (24) in jo nato priključite v polnilno postajo (19). S kleščami odstranite izolacijo vodilne žice (24) na koncih na dolžini 10 do 15 mm, da boste žici lahko priključili v polnilno postajo (19). Izvlecite omrežni vtič, preden vodilno žico (24) priključite na polnilno postajo (19). Vodilna žica (24), speljana k sprednji strani polnilne postaje (19), mora biti prek držal za kabel na spodnji stra- ni polnilne postaje (19) speljana k zadnjemu delu. Preverite, ali je ta konec čvrsto pritrjen na polnilno postajo (19) in je z njim povezan z levim, črnim priključkom. Anl_FREELEXO_CAM_SPK13.indb 336Anl_FREELEXO_CAM_SPK13.indb 336 01.12.2022 15:37:3201.12.2022 15:37:32SLO

Po polaganju vodilne žice (24) proti konec speljite skozi odprtino in ga povežite z desnim, rdečim priključkom (slika 4d). Pozor! Vodilna žica (24) se ne sme križati! Nato vzpostavite povezavo z električnim napajan- jem. Prikaz LED (19a) na polnilni postaji (19) mora po pravilni namestitvi neprekinjeno svetiti zeleno. Če LED ne sveti, najprej preverite priključka. Če LED sicer sveti, a ne neprekinjeno zeleno, glej- te tabelo »Prikaz polnilne postaje in odpravljanje napak« na koncu teh navodil za uporabo.

5.7 Območje košenja - Ovire in meje območja

Območje košenja mora imeti jasno in popol- no potekajočo mejo zelenice. Seznanite se z možnostmi določanja meje zelenice, ki so opisane v tem poglavju. Potem na poljubni točki meje zele- nice začnite s preverjanjem meje vrta in ji v krogu sledite, dokler znova ne pridete na začetno točko. Območja znotraj delovne površine, ki jih želite izključiti, je treba prav tako obdati z jasno mejo zelenice. V ta namen izvedite postopek kot pri zu- nanji meji območja košenja.

Ozka mesta Če so na zelenici ozka mesta, jih robotska kosilnica lahko pokosi, v kolikor je širina hod- nika vsaj 1,2 m med omejitveno žica, dolžina pa največ 8 m (slika 5a). Pri dolgih in majhnih ozkih mestih se lahko zgodi, da robotska kosilnica več ne najde poti nazaj do polnilne postaje (19).

Razdalja na meji zelenice Ko se robotska kosilnica bliža meji zelenice, to zazna enota kamere (15) spredaj v robotski kosilnici. Razdalja, na kateri se več ne nahaja zelenica, mora znašati vsaj 30 cm (slika 5b). Pazite, da na meji zelenice ne obstaja razlika v višini, saj se lahko robotska kosilnica premi- ka šele prek točne meje zelenice, preden se zaustavi in se premakne v novi smeri. Nižja korita ali višji kamniti robovi lahko povzročijo poškodbe robotske kosilnice. Redno prever- jajte meje zelenice, ali ni morda zarasla, saj lahko v nasprotnem primeru robotska kosilni- ca zapusti območje košenja. Mejo zelenice je mogoče obdati tudi s kamni, s čimer se utvari jasna razmejitev do območja košenja.

Razdalja na meji zelenice z vodo V osnovi robotska kosilnica zanesljivo zazna mejo zelenice, kot je opisano zgoraj. Vsee- no pa se lahko zgodi, da robotska kosilnica prevozi mejo zelenice, zato priporočamo, da med mejo zelenice in vodo (ribnik, bazen itn.) ohranjate razdaljo pribl. 50 cm (slika 5c). Za zanesljivo zaščito robotske kosilnice priporočamo, da namesto tega območje z vodo zaščitite s pomočjo povišane obrobe.

Meja zelenice s povišanim robom nad 25 cm. Prek senzorjev razdalje (16) robotska kosilni- ca zazna ovire z najnižjo višino 25 cm (slika 5d). Na ta način lahko tudi vašo mejo zelenice omejite s pomočjo povišanih ovir. Robotska kosilnica se zaustavi na razdalji pribl. 20 cm pred oviro in se obrne ter košnjo nadaljuje v drugi smeri. Pozor! - Na ta način robotska ko- silnica ne kosi do meje zelenice in preostane nepokošeno območje v širini pribl. 20 cm.

Prek senzorjev za preprečevanje trkov lahko robotska kosilnica trči tudi z ovirami pod 25 cm. Tudi na ta način je mogoče določiti mejo zelenice. Pazite, da gre pri tem za stabilno obrobo najmanj 10 cm (slika 5e).

Ovire si predmeti, ki se nahajajo v območju košenja. Prek senzorjev lahko robotska kosilnica zazna številne ovire. Mehke, nestabilne in dra- gocene predmete je treba prav tako zaščititi. V ta namen kot je opisano zgoraj primerjajte možnosti za razmejitev meje zelenice.

Kamni in nizke ovire pod 10 cm Kamni, skale in ovire, nižje od 10 cm, na območju košenja je treba zaščititi, saj jih robotska kosilnica lahko namreč prevozi. V nasprotnem primeru lahko pride do poškodb in blokiranja robotske kosilnice. (glejte pogla- Anl_FREELEXO_CAM_SPK13.indb 337Anl_FREELEXO_CAM_SPK13.indb 337 01.12.2022 15:37:3201.12.2022 15:37:32SLO

vje »Meja zelenice«). Robotska kosilnica drevesa obravnava kot ovire. Če iz tal rastejo drevesne korenine, nižje od 10 cm, to območje zaščitite. Tako boste preprečili poškodbe korenin in robotske kosilnice.

5.7.3 Magnetni trak (slika 5h-j)

Ovire, ki signal razdalje iz robotske kosilnice od- bijajo slabo (npr. ograja, živa meja), deloma niso zaznane oz. so zaznane zelo pozno. Tudi ovire s slabim optičnim kontrastom glede na površine za košenje so lahko prav tako slabo zaznane. Za brezstično in varno spremembo smeri robotske kosilnice je mogoče to območje ali predmet zaščitit z magnetnim trakom (27). Magnetni trak (27) je namenjen kot mobilna in začasna meja za vaše območje košenja. V robot- ski kosilnici vgrajeni magnetni senzorji zaznajo magnetni trak (27) in na tej meji povzročijo obrat. Na ta način je mogoče razmejiti vrtna območja, kamor se robotska kosilnica naj ne bi premikala, npr.:

Kratkoročne razmejitve območja na vrtu za vrtno zabavo, kamor se robotska kosilnica začasno naj ne premika.

Postavitev trampolina ali bazena v poletnih meseci na območju košenja.

Na novo posajeno drevo je še zelo občutljivo in ga je treba na začetku zaščiti pred trki ro- botske kosilnice.

Sezonsko je treba na vrtu ustvariti cvetlično trato, ki privablja insekte. Na to območje se robotska kosilnica ne sme premikati in ga je treba zaščitit že takoj na začetku.

V območju je bila posejana nova trava in jo je treba na začetku še zaščititi. Podlaga še ni utrjena in se mora najprej razviti močna ruša. Magnetni trak (27) položite na razdalji le nekaj centimetrov do ustreznega območja oz. pred- meta. Po potrebi skrajšajte magnetni trak (27) (najmanjša dolžina 50 cm). Da je mogoče varno zaznati povezano mejo iz več elementov magnet- nih trakov, ni dovoljeno preseči največje razdalje 8 cm med ustreznimi konci (slika 5k). Zagotovite, da je zunanja meja območja košenja določena z optično oz. fi zično razmejitvijo. Magnetni trak (27) s pritrdilnimi vijaki (23) pritrdite v tla na največji razdalji 1 m. Ohranjajte razdaljo najm. 80 cm do vodilne žice (24) in med dvema neodvisnima omejitvenima območjema, da se lahko robotska kosilnica nemo- teno premika. (Slika 5l). Preprečite polaganje magnetnega traku (27) na naklonih, saj lahko tukaj robotska kosilnica zdrsne prek omejitvenega območja in zaradi tega meja ni zaznana. Magnetni pas (27) je mogoče enako kot vodilno žico (24) namestiti tako na tla kot v tla na globini pribl. 5 cm. Pazite, da magnetnega pasu (27) ne položite pregloboko v tla, saj v nasprotnem prime- ru ne bo več zagotovljeno zanesljivo zaznavanje s strani robotske kosilnice.

5.7.4 Glavna in stranska površina (slika 5m)

Stranska površina (B) označuje delovno območje, ki ni neposredno povezano z glavno površino (A), npr. ozko mesto. Robotska kosilnica ne more ne- posredno in samostojno doseči stranske površine. Če želite omogočiti košenje stranske površine (B), robotsko kosilnico ročno prenesite na stransko površino (B). Robotsko kosilnico je treba vklopiti prek glavnega stikala (7). Tam zaženete robota tako, da za 5 sek. držite tipko »START A/B« (64). Potem zaprite pokrov krmilnega polja (13). Način stranskih površin je aktiviran in lučka LED stanja (52) utripa zeleno. Robotska kosilnica v stranski površini (B) se ne bo poskušala vrnili na polnilno postajo (19), če je stanje napolnjenosti akumula- torja nizko. Robotska kosilnica izvaja košnjo, dok- ler se akumulator ne izprazni. Na koncu je treba napolniti akumulator ali robotsko kosilnico odnesti nazaj v polnilno postajo (19). Pozor! Robotska kosilnica se lahko nahaja največ 1000 m stran od polnilne postaje (19), v nasprotnem primeru lučka LED GNSS (54) sveti rumeno in ro- botska kosilnica ne more delovati v načinu glavne površine. Za delovanje v načinu stranske površine razdalja do polnilne postaje (19) ni pomembna.

5.7.5 Razdalja do tujih površin za košenje

Ohranjajte razdaljo do tujih površin za košenje (npr. sosedovih), ki so upravljane z omejitveno žico. Signal, ki ga ustvarja omejitvena žica, lahko pri vračanju robotske kosilnice v polnilno postajo (19) povzroči težave.

5.8.1 Umerjanje položaja polnilne postaje

Da lahko robotska kosilnica najde pot nazaj do is- kalne zanke in polnilne postaje (19), mora robots- ka kosilnica položaj polnilne postaje (19) umeriti s pomočjo globalnega navigacijskega satelitskega sistema (GNSS). V ta namen robotsko kosilnico, pripravljeno za uporabo, z vklopljenim glavnim stikalom (7) Anl_FREELEXO_CAM_SPK13.indb 338Anl_FREELEXO_CAM_SPK13.indb 338 01.12.2022 15:37:3201.12.2022 15:37:32SLO

postavite v polnilno postajo (19). Med potekom umerjanja utripa lučka LED GNSS (54) zeleno in sveti neprekinjeno zeleno, tako ko je bil postopek uspešno zaključen. Ta postopek lahko traja nekaj minut. Zagotovite, da noben pokrov ali streha ne preprečuje določanje položaja. Preprečite, da bi bila polnilna postaja (19) nameščena poleg visokih stavb. Ohranjajte ustrezno razdaljo do visokih stavb in dreves. V določenih pogojih zaradi pomanjkanja slabe pokritosti s signalom tukaj um- erjanje ni možno.

Če se mora robotska kosilnica vrniti v polnilno postajo (19), potem s pomočjo modula GNSS določi svojo razdaljo do polnilne postaje (19). Če robotska kosilnica napoti do polnilne posta- je (19) naleti na mejo zelenice ali ovire, shrani svoj položaj in izvede se kartiranje območja za košenje. Na ta način robotska kosilnica ob stalni uporabi hitreje najde nazaj do polnilne postaje (19).

5.8.3 Brisanje kartiranja

Za brisanje vseh informacij GNSS na vaši robot- ski kosilnici, jo morate prek glavnega stikala (7) izklopiti (OFF). Zapahnitveno tipko (62) držite pritisnjeno in istočasno robotsko kosilnico vklopite (ON) prek glavnega stikala (7). Robotska kosilnica potrdi brisanje z akustičnim signalom. Na koncu je treba robotsko kosilnico v polnilni postaji (19) ponovno zagnati za ponovno umerjanje položaja polnilne postaje. Če na vrtu izvedete večje prila- goditve območja košenja, potem priporočamo, da izbrišete kartiranje robotske kosilnice. Zlasti v vročih poletnih mesecih lahko številna rumena območja zelenice vplivajo na način delovanja robotske kosilnice. Priporočamo, da v tem primeru izklopite samodejno delovanje in uporabo naprave v načinu stranskih površin na primernih mestih na vrtu. To lahko privede tudi do napačnega kar- tiranja, zaradi česar robotska kosilnica morda ne bo več delovala pravilno. V tem primeru izbrišite kartiranje.

5.9 Meje vrta in njihova kakovost

Za zagotovitev varnega delovanja vaše robotske kosilnice brez omejitvene žice, potem robots- ka kosilnica z enoto kamere (15) preveri meje območja košenja. Enota kamere (15) analizira območje košenja, ki se nahaja pred njo (pribl. 1 m²). Če robotska kosilnica pride do meje območja košenja, lahko robotska kosilnica na podlagi para- metrov določi vrednost kakovosti meje.

5.9.1 Zagonska vožnja – zagon

Pazite, da je akumulator robotske kosilnice na začetku zagonske vožnje v celoti napolnjen. Na ta način lahko robotska kosilnica določanje referenčne vrednosti zaključi v enem postopku. Če napolnjenost akumulatorja ne zadostuje za zagonsko vožnjo, se robotska kosilnica samodej- no vrne v polnilno postajo (19) in svojo vožnjo samodejno nadaljuje po postopku polnjenja. Za določanje zanesljivosti meja območja košenja je treba za robotsko kosilnico glede na območje košenja ustvariti individualno referenčno vrednost. Za določanje referenčne vrednosti se robotska ko- silnica kot običajno v območju košenja naključno v premika v eni smeri. Če robotska kosilnica naleti na mejo ali oviro, se zaustavi in oceni območje košenja, ki se nahaja pred njo. Na koncu robotska kosilnica svoje premikanje nadaljuje v naključni smeri. Iz varnostnih razlogov sledi zagonska vožnja z izklopljenimi rezili za košenje. Če robotska kosilnica naleti na mejo območja košenja, je le-ta ocenjena in lučka LED vodilne žice (56) zasveti. Pri tem zelena barva signalizira zanesljivo mejo območja košenja, rumena barva pa nevarno mejo. Robotska kosilnica prikazuje ka- kovost meje zelenice tako pri zagonski vožnji kot tudi med samodejnim delovanjem. Za zanesljivo določanje referenčne vrednosti je potrebnih najmanj 200 kontaktov z mejo območja košenja. Po več kot 200 kontaktih se vrednost kakovosti meje preveri glede zanesljivosti. Če se robotska kosilnica odloči, da je vrednost še ni zadostno zanesljiva, potem svojo zagonsko vožnjo nadaljuje z dodatnimi 200 kontakti. Če je bila zagonska vožnja uspešna in je bilo mogoče ustvariti zanesljivo vrednost kakovosti meje, začne robotska kosilnica s košnjo območja košenja v skladu s svojo nastavitvijo časa košenja. Če ni bilo mogoče ustvariti zanesljive referenčne vrednosti, se robotska kosilnica zaustavi in lučka LED vodilne žice (56) utripa rdeče. Preverite meje območja košenja in popravite meje, kateri ni mogoče jasno ločiti od območja košenja. Pa- zite, da se območje košenja jasno razlikuje od okoliškega območja. Najprej izbrišite obstoječo mejno vrednost (glejte 5.9.4), da na koncu pono- vite zagon.

postaji (19), je prek lučke LED vodilne žice (56) prikazano ustrezno stanje nazadnje določene primerjalne vrednosti kakovosti meje. Pri tem je le- to primerjano z referenčno vrednostjo, določeno med zagonsko vožnjo. Lučka LED vodilne žice (56) sveti zeleno: Robotska kosilnica se nahaja v polnilni postaji (19) ali v bližini iskalne zanke, odstopanje od referenčne vrednosti kakovosti pa je nizko. Lučka LED vodilne žice (56) utripa rumeno: Robotska kosilnica se nahaja v polnilni posta- ji (19) ali znotraj iskalne zanke, odstopanje od referenčne vrednosti kakovosti pa se je poslabšalo. Lučka LED vodilne žice (56) utripa rdeče: Robotska kosilnica se nahaja v polnilni postaji (19) ali znotraj iskalne zanke, odstopanje od referenčne vrednosti kakovosti pa je preveliko. Robotska kosilnica obstane v polnilni postaji (19). Preberite meje območja košenja. Na koncu izbrišite referenčno vrednost (glejte 5.9.4) in izve- dite nov zagon vrednosti kakovosti meje. Lučka LED vodilne žice (56) je izklopljena:

Vodilna žica (24) ni pravilno priključena oz. je bila poškodovana.

Robotska kosilnica se nahaja izven iskalne zanke.

5.9.3 Delovanje robotske kosilnice na strans-

kih površinah Robotska kosilnica lahko za glavno in stransko površino ustvari individualno vrednost. Zato je pot- rebno na vsaki stranski površini izvesti zagonsko vožnjo. Robotsko kosilnico je dovoljeno uporabljati samo na stranski površini. Če želite z robotsko kosilnico kositi na drugi stranski površini, morate nujno izbrisati vrednost kakovosti meje stranske površine in izvesti zagonsko vožnjo.

5.9.4 Brisanje vrednosti

Po daljšem premoru košenja se lahko vrednosti kakovosti meje spremenijo, kar lahko privede do napak v naslednji sezoni. Zato priporočamo, da vrednost kakovosti meje vsako leto na začetku sezone izbrišete in določite novo referenčno vrednost. Na ta način je mogoče zagotoviti varno in zanesljivo delovanje robotske kosilnice. Robotska kosilnica se mora nahajati v blokiranem stanju. Pri tem lučka LED zapaha (51) stalno sveti rdeče. Za blokiranje robotske kosilnice pritisnite zapahnitveno tipko (62). Za brisanje shranjenih vrednosti za ustrezne površine izvedite naslednji postopek:

1. Referenčna vrednost glavne površine (A):

Istočasno pritisnite tipko V OK (63) in tipko »10H« (60) za 3 sekunde. Zaslišite akustični signal. Robotsko kosilnico postavite v polnilno postajo (19) in jo znova zaženite, da izvedete novo zagonsko vožnjo.

2. Referenčna vrednost stranke površine (B):

polnilne postaje (slika 6a) Ko prikaz LED (19a) na polnilni postaji (19) sveti zeleno, je območje za košenje pripravljeno za ro- botsko kosilnico. Najprej zagotovite, da je vodilna žica (24) v celoti vpeta v pritrdilne kavlje (23). Robotsko kosilnico z majhno razdaljo za polnilno postajo (19) postavite v iskalno zanko. Za možno preverjanje celotne dolžine vodilne žice (24). Ro- botska kosilnica se pri tem še ne sme nahajati na vodilni žici (24) in mora biti obrnjena proti vodilni žici (24). Vklopite glavno stikalo (7) (položaj ON) (slika 8). Pritisnite tipko »STOP« (3) in odprite pokrov krmil- nega polja (13). Pritisnite zapahnitveni tipko (62), odklenite robotsko kosilnico s pomočjo številke PIN in potrdite vnos s tipko »OK« (63) (glejte po- glavje »Zaščitna priprava/PIN«). Pritisnite tipko »HOME« (61). Potem zaprite po- krov krmilnega polja (13). Zdaj robotska kosilnica išče vodilno žico (24), da najde pot do polnilne postaje (19). Pri tem se najprej premakne naprej, dokler robotska kosilnica ne pride do vodilne žice (24). Po potrebi se lahko robotska kosilnica pred- hodno za kratko zaustavi, da se ponovno usmeri. Potem začne robotska kosilnica slediti vodilni žici (24) v nasprotni smeri urinega kazalca. Pazite, da se na vodilni žici (24) ne nahajajo predmeti. Akumulator robotske kosilnice se bo v celoti napolnil. Če naletite na težave pri parkiranju v postajo, boste morda polnilno postajo (19) morali v njeni usmeritvi na novo pozicionirati nekoliko v stran, dokler se robotska kosilnica ne bo brez težav parkirala v postajo. S tipko »STOP« (3) lahko robotsko kosilnico kadar koli zaustavite. Ko potrdite tipko »STOP« (3), se robotska kosilnica zaustavi in čaka na nadaljnja navodila. Poleg tega preverite mesta, ki so najbolj oddaljena od iskalne zanke oz. območja, ki so Anl_FREELEXO_CAM_SPK13.indb 340Anl_FREELEXO_CAM_SPK13.indb 340 01.12.2022 15:37:3301.12.2022 15:37:33SLO

povezana z ozkimi predeli. Postopek ponovite, kot je opisano zgoraj, in robotsko kosilnico s pomočjo tipke »HOME« (61) pošljite nazaj v polnilno posta- jo (19).

5.10.2 Preverjanje območja košenja (slika 6b)

Za preverjanje meja območja košenja se pre- mikajte vzdolž meje zelenice in preverite, ali je območje košenja v celoti obdano z razmejitvami oz. ovirami. Ta postopek ponovite tudi na vseh območjih, ki jih je treba izključiti, npr. cvetlične grede, bazen, ribnik, in preverite, ali so na vseh mestih jasno razmejene. Na kritičnih mestih, na katerih niste prepričani, ali jih bo robotska kosilni- ca prepoznala, priporočamo, da ta mesta preve- rite. V ta namen robotsko kosilnico postavite 1 m stran od mesta za preverjanje. Pri tem mora biti robotska kosilnica obrnjena proti mestu za prever- janje. Prav tako preverite območja, ki so zaščitena z magnetnim trakom (27). Na koncu odklenjeno robotsko kosilnico zaženite s pomočjo tipke »START A/B« (64). Robotska kosilnica se najprej premakne naprej in mora zaznati mejo zelenice ali oviro. Postopek lahko kadar koli prekinete s tipko STOP (3). Ta postopek ponovite na vseh mestih, na katerih ste v dvomih.

5.11 Pritrditev polnilne postaje

Ko ste zagotovili pravilno delovanje robotske kosilnice in ste našli primerno mesto za polnilno postajo (19), morate polnilno postajo (19) pritrditi s pritrditvenimi vijaki (21). Pritrdilne vijake (21) s šestrobnim ključem (22) v celoti privijte v tla (slika 7).

5.12 Prikaz zmogljivosti akumulatorja

Pritisnite stikalo za prikaz zmogljivosti akumula- torja. Prikaz zmogljivosti akumulatorja signalizira stanje napolnjenosti akumulatorja s 3 lučkami LED (slika 12b). Svetijo vse 3 lučke LED: Akumulator je do konca napolnjen. 2 ali 1 lučki LED svetita: Akumulator je še zadostno napolnjen. Utripa 1 lučka LED: Akumulator je prazen, zato ga napolnite. Utripajo vse lučke LED: Prekoračili ste temperaturo akumulatorja. Akumu- lator odstranite od naprave in ga pustite en dan stati pri sobni temperaturi. Če se pojavi napaka, se akumulator globoko izprazni in je okvarjen. Akumulator odstranite od naprave. Okvarjenega akumulatorja več ne smete uporabljati in polniti. Pozor! Če uporabljate sklop več akumulatorjev (npr. 4–6 Ah), ga nastavite na višjo zmogljivost. Zaradi blagega polnjenja in praznjenja robotske kosil- nice uporaba manjše zmogljivosti za podaljšanje življenjske dobe ni zahtevana.

5.13 Polnjenje akumulatorja s polnilnikom

Pri običajnem delovanju se akumulator (A) ro- botske kosilnice polni prek polnilne postaje (19). Za neodvisno uporabo akumulatorja (A) serije Polnjenje Power-X-Charge pa ga lahko polnite tudi v zunanjem polnilniku Polnjenje Power-X-Charger. Pozor! – Polnilnik (B) morda ni vključen v obseg dobave, kar je odvisno od izbranega modela ro- botske kosilnice.

1. Primerjajte, ali se omrežna napetost na tipski

tablici ujema z omrežno napetostjo, ki je na voljo. Omrežni vtič polnilnika (B) vključite v vtičnico. Zelena lučka LED začne utripati.

3. V točki »Prikaz polnilnika« najdete tabelo s

pomeni prikaza lučk LED na polnilniku. Med polnjenjem se lahko akumulator nekoliko se- greje. Vendar je to normalno. Če polnjenje akumulatorskega vložka ni mogoče, preverite, ali

je vtičnica pod napetostjo.

ali je kontakt na polnilnih kontaktih brezhiben, Če polnjenje akumulatorskega vložka še vedno ni mogoče,

Za pravilno pošiljanje se obrnite na našo službo za stranke ali prodajno mesto, kjer ste napravo kupili. Pri pošiljanju ali odstranjevanju morate akumulatorje oz. akumulatorske naprave posamično zapakirati v plastične vrečke, da ne prihaja do kratkih stikov in požara! V interesu dolge življenjske dobe akumulatorske- ga vložka poskrbite za pravočasno polnjenje akumulatorskega vložka. To je potrebno v vsakem primeru, če opazite, da moč naprave peša. Aku- mulatorskega vložka nikoli ne izpraznite popolno- ma. S tem poškodujete akumulatorski vložek!

Prek krmilnega polja (2) lahko izvedete nasta- vitve na vaši robotski kosilnici. Integriran prikaz LED vam podaja informacije o stanju vaše ro- botske kosilnice. Seznanite se s krmiljenjem in razpoložljivimi možnostmi. Razlaga lučk LED krmilnega polja (slika 9a)

50. Lučke LED za čas: Prikaz dejanskega časa

53. Lučka LED senzorja za dež: Prikaz, ali se je

sprožil senzor za dež

Pregled pomembnih prikazov stanja najdete na koncu teh navodil v poglavju »Prikaz robotske ko- silnice in odpravljanje napak«. Razlaga možnosti tipk krmilnega polja (slika 9b)

60. Tipke za nastavitev časov košenja in vnos

64. Tipka »START A/B«

6.3 Nastavitev višine košnje

Pozor! Višino košnje lahko nastavljate le ob iz- klopljeni robotski kosilnici. V ta namen pritisnite tipko »STOP« (3). Z možnostjo nastavitve višine košenja (4) robotska kosilnica omogoča brezsto- penjsko prilagoditev višine košnje med 20 in 60 mm, ki jo lahko odčitate na lestvici. Če je trava višja od 60 mm, jo skrajšajte na vsaj 60 mm, da preprečite prekomerno obremeni- tev robotske kosilnice in preprečite zmanjšanje učinkovitosti delovanja. V ta namen uporabite običajno kosilnico ali nitko. Po zaključku namestitve lahko višino košnje pri- lagodite z nastavitvijo višine košnje (4). Vedno pričnite pri višji višini košnje in jo nato zmanjšujte v manjših korakih do želene višine.

6.4 Zaščitna priprava/PIN

Zaščitna priprava preprečuje nepooblaščeno uporabo robotske kosilnice brez veljavne kode. V ta namen morate vnesti osebno štirimestno var- nostno kodo. Sprostitev - Za omogočanje delovanja robotske kosilnice morate vnesti pravilno kodo PIN (standardna koda PIN: »1-2-3-4«). V ta namen odprite po- krov krmilnega polja (13) in pritisnite zapahnit- veno tipko (62). Potem počasi zaporedoma vnesite številko PIN in potrdite vnos s tipko »OK« (63). Funkcija upravljanja se sprosti in lučka LED zapaha (51) sveti zeleno. - Če vnesete napačno številko PIN, lučka LED zapaha (51) sveti rdeče. Pritisnite zapahnitve- no tipko (62) in znova vnesite številko PIN. Zapah Če želite blokirati krmilno polje (2), pritisnite za- pahnitveno tipko (62). Lučka LED zapaha:(51) zdaj trajno utripa rdeče. Standardna koda PIN: Nova koda PIN: 1 2 3 4 _ _ _ _ Anl_FREELEXO_CAM_SPK13.indb 342Anl_FREELEXO_CAM_SPK13.indb 342 01.12.2022 15:37:3401.12.2022 15:37:34SLO

Zahtevanje pozabljene kode PIN Pripravite račun in serijsko številko robotske ko- silnice. Potrebovali ju boste, če želite prejeti novo kodo PIN!

1. Priključek USB (14) priključite na prazen ključ

USB, kot je prikazano na sliki 11.

ključu USB, ki ga priključite v računalnik. Ro- botska kosilnica je ustvarila besedilno dato- teko (*.txt). Ta datoteka vsebuje osebno kodo PUK. Obrnite se na službo za stranke in jih zaprosite za prejem osebne kode PIN.

6.5 Nastavitve robotske kosilnice

Nastavitev časov košenja Robotska kosilnica je opremljena z enoto kamere (15), ki lahko deluje samo pri dnevni svetlobi. Takoj ko se začne mračiti, enota kamere (15) ro- botske kosilnice ne more več zanesljivo ločevati zelenice in mej zelenice. Zato se robotska kosil- nica ob mraku samodejno premakne nazaj v pol- nilno postajo (19). Pri tem morda nastavljen čas delovanja ne bo dosežen. To se bo zgodilo tudi v primeru, če se nastavljen čas začetka nahaja v somraku oz. temi. Robotska kosilnica naprej zapusti polnilno postajo (19), ven- dar se potem takoj po vodilni žici (24) vrne nazaj v polnilno postajo (19). To bo povzročilo, da robots- ka kosilnica ta dan ne bo delala.

ka kosilnica kosi vsak dan. Ustrezen prikaz se izvede s stalnim svetenjem izbrane lučke LED za čas.

2.2 Z dolgim pritiskom (6 sekund) ustrezne tipke

(60) robotska kosilnica kosi vsak drugi dan. Ustrezen prikaz se izvede z utripanjem izbra- ne lučke LED za čas.

4. Nastavitev potrdite s pritiskom tipke »OK«

(63). Izvorno trajanje nastavljenega okna košnje bo ustrezno spremenjeno. Takratni čas začetka ost- ane nespremenjen, pri čemer se trajanje prilagodi na prikazano število ur. Za nastavitev časa košenja upoštevajte referenčno vrednost 8 ur na dan za 400 m². Čas delovanja prilagodite glede na velikost in razgiba- nost vrta. Ponastavitev dnevnega časa začetka Za ponastavitev dnevnega časa začetka istočasno pritisnite tipko »OK« (63) in tipko »6H« (60) za 3 sekunde. Uspešna ponastavitev bo po- trjenja s 5 piski. Nato s tipko »START A/B« (64) znova zaženite robotsko kosilnico. Čas izvedbe spremembe je zdaj dnevni čas začetka. Prikazano število ur je dnevni delovni čas. Začetek

1. Odklenite krmilno polje (2).

2. Prek tipke »START A/B« (64) lahko izberete

ustrezno površino, na kateri naj robotska kosilnica deluje. Točne informacije o obeh površinah najdete v poglavju »Zagon« v raz- delku »Območje za košenje«.

Robotska kosilnica deluje le v obdobju nastavl- jenega časa za košenje. Med delovnim časom je stanje napolnjenosti akumulatorja nadzorovano in prikazano prek lučk LED akumulatorja (55). Ko stanje napolnjenosti akumulatorja pade na 30 %, se robotska kosilnica samodejno vrne v polnilno postajo (19). Napotek: Za delovanje robotske kosilnice je potrebna referenčna vrednost za vrednost kakovosti. Le-to določite, kot je opisano v po- glavju »Meje vrta – Vrednost kakovosti meje«, zaradi česar robotska kosilnica najprej deluje z izklopljenimi rezili za košenje. Ko je bila Anl_FREELEXO_CAM_SPK13.indb 343Anl_FREELEXO_CAM_SPK13.indb 343 01.12.2022 15:37:3401.12.2022 15:37:34SLO

vrednost določena, začne robotska kosilnica s postopkom zagona v skladu z nastavljenimi časi košenja. Prekinitev košenja

1. Pritisnite tipko »STOP« (3), če želite nemudo-

silnico vrnete nazaj v polnilno postajo (19).

5. Zaprite pokrov krmilnega polja (13).

6. Zdaj robotska kosilnica išče vodilno žico (24),

da najde pot do polnilne postaje (19). Pri tem se najprej premakne nekaj metrov naprej in se znova zaustavi, da se ponovno usmeri. To poteka tako dolgo, dokler robotska kosilnica ne pride do vodilne žice (24). Potem začne robotska kosilnica slediti vodilni žici (24) v nasprotni smeri urinega kazalca. Pazite, da se na vodilni žici (24) ne nahajajo predmeti. Stanje STOP: S pritiskom tipke »STOP« (3) se robotska kosil- nica nahaja v stanju zaustavitve, kar je prikazano z zaporednim utripanjem lučk LED stanja (50). Robotska kosilnica začasno zaustavi svojo košnjo, dokler zaustavitve znova ne prekličete. Stanje zaustavitve je mogoče odpraviti na nasled- nji način:

7. Čiščenje, vzdrževanje in

Zaščitno opremo, zračne reže in ohišje motor- ja vzdržujte kar se le da v stanju brez prisot- nosti prahu in umazanije. Napravo obrišite s suho krpo ali s stisnjenim zrakom pod nizkim tlakom.

Redno čistite napravo z vlažno krpo in malo milnice. Ne uporabljajte nobenih čistilnih ali topil; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave.

Robotsko kosilnico po možnosti čistite s krtačo ali krpo.

Za čiščenje polnilnih kontaktov na robotski kosilnici (1) in polnilni postaji (19) uporabite čistilno sredstvo za kovine ali zelo fin brusni papir. Očistite te elemente, da boste zagotovili učinkovito polnjenje.

Lečo enote kamere (15) redno preverjajte glede umazanije in jo očistite. Zlasti v dežju se lahko leča umaže. V ta namen ne uporabljajte nobenih agresivnih čistilnih ali topil.

Redno vzdrževanje robotske kosilnice ne zagotavlja samo dolge življenjske dobe in zmogljivosti, temveč tudi temeljito in preprosto košnjo trate.

Rezila (10) so komponente, ki se najhitreje obrabijo. Redno preverjajte stanje rezil (10) in njihovo pritrditev. Če prihaja do prekomernih vibracij robotske kosilnice, je to lahko znak poškodovanih oz. deformiranih rezil (10). Če so rezila (10) obrabljena ali poškodovana, jih nemudoma zamenjajte.

Redno preverjajte morebitno umazanijo na spodnjem delu robotske kosilnice. Redno čistite robotsko kosilnico. Nemudoma odstra- nite hujšo umazanijo.

V prvih tednih po zagonu in po predhodnem košenju z običajno kosilnico lahko hitro pride Anl_FREELEXO_CAM_SPK13.indb 344Anl_FREELEXO_CAM_SPK13.indb 344 01.12.2022 15:37:3501.12.2022 15:37:35SLO

do večjih nečistoč na robotski kosilnici. Zato v tem obdobju pogosteje preverjajte spodnjo stran robotske kosilnice.

Travo kosite v manjših korakih, da preprečite večjo stopnjo umazanije.

V notranjosti naprave ni nobenih delov, ki bi jih bilo treba vzdrževati.

1. Z izvijačem blokirajte vrtenje plošče z rezili

(11). Izvijač vtaknite skozi predvideno luknjo na plošči z rezili (11) in zaščitni komori.

območje za košenje. Robotska kosilnica med posodobitvijo programske opreme ne sme biti v polnilni postaji (19).

2. Priključek USB priključite na ključ USB, kot je

prikazano na sliki 11.

3.1 Robotska kosilnica zdaj obe datoteki namesti

4. Med postopkom posodobitve lučke LED za

5. Po zaključku postopka robotska kosilnica

odda neprekinjen pisk. Če je bil postopek uspešen, vse 4 lučke LED za čas (50) svetijo neprekinjeno. Če postopka ni bilo mogoče zaključiti, vse 4 lučke LED stanja (50) ugasne- jo in posodobitev programske opreme je treba ponoviti.

Polnilno postajo (19) najprej ločite od napajanja. Če se na poljubnem mestu zlomi vodilna žica (24), uporabite priloženo kabelsko spojko (25) za popravila. V kabelsko spojko (25) vtaknite oba konca pretrgane vodilne žice (24) in spojki stisnite s kleščami. Omrežni vtič priključite v vtičnico. Nato s pomočjo prikaza LED (19a) na polnilni postaji (19) preverite delovanje.

7.3 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno na- vesti naslednje navedbe:

številka potrebnega nadomestnega dela Aktualne cene in informacije lahko najdete na spletni strani www.Einhell-Service.com Št. artikla za nadomestna rezila: 34.140.20

Vodilno žico (24) lahko čez zimo pustite na pros- tem. Vsekakor pa zagotovite, da so priključki zaščiteni pred rjavenjem. Zato priključke vodilne žice (24) izključite iz polnilne postaje (19). Napravo in opremo shranjujte v temnem in suhem prostoru, kjer ne zamrzuje in v katerega nimajo dostopa otroci. Optimalna temperatura shran- jevanja je med 5 °C in 30 °C. Napravo hranite v originalni embalaži.

Napravo zaščitite pred poškodbami in močnimi tresljaji, ki nastajajo zlasti pri prevozu v vozilih.

Robotsko kosilnico prenašajte za nosilni ročaj (6) tako, da je plošča z rezili (11) obrnjena stran od vašega telesa.

10. Odstranjevanje in ponovna

uporaba Naprava je v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in tako ponuja možnost vnovične uporabe oz. jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov, npr. kovine in plastike. Okvar- jene naprave ne sodijo med gospodinjske odpad- ke. Napravo je treba odpeljati na primerno zbirno mesto za odstranjevanje. Če ne poznate zbirnega mesta, se obrnite na občinsko upravo. Samo za dežele EU Električnega orodja ne mečite med gospodinjske odpadke! V skladu z evropsko smernico 2012/19/EG o star- ih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo. Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent. Pred odstranjevanjem, iz naprave odstranite aku- mulator in svetilo (npr. žarnico). Ponatis ali kakršnokoli razmnoževanje dokument- acije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG. Pridržana pravica do tehničnih sprememb Anl_FREELEXO_CAM_SPK13.indb 346Anl_FREELEXO_CAM_SPK13.indb 346 01.12.2022 15:37:3501.12.2022 15:37:35SLO

11. Prikaz na polnilni postaji in odpravljanje napak

Prikaz LED (19a) Opis Rešitev Izklop - Ni napajanja - Preverite napajanje Sveti zeleno - Pripravljenost na košnjo - Akumulator je v celoti na- polnjen - Vodilna žica (24) je sklenjena Utripa zeleno - Vodilna žica (24) ni sklenjena - Preglejte vodilno žico (24), ali je morda zlomljena Sveti rdeče - Akumulator se polni - Počakajte, da se v akumulator v celoti na- polni.

12. Prikaz na robotski kosilnici in odpravljanje napak

Lučka LED vodilne žice (56) Opis/možni vzroki Rešitev Sveti zeleno Robotska kosilnica se nahaja v polnilni postaji (19) ali v bližini iskalne zanke, odstopanje od referenčne vrednosti kakovosti pa je nizko. - Robotska kosilnica je pripravljena. Utripa rumeno Robotska kosilnica se nahaja v polnilni postaji (19) ali znotraj iskalne zanke, odstopanje od referenčne vrednosti kakovosti pa se je poslabšalo. Robotska kosilnica je pripravljena. Po potrebi preverite meje območja košenja, da se te ne bi še dodatno poslabšale. Potem robotska kosilnica ne more več delati Utripa rdeče Robotska kosilnica se nahaja v polnilni postaji (19) ali znotraj iskalne zanke, odstopanje od referenčne vrednosti kakovosti pa je preveliko. Robotska kosil- nica obstane v polnilni postaji (19). Preberite meje območja košenja. Na koncu izbrišite referenčno vrednost in izvedite nov zagon vrednosti kakovosti meje. Sveti rdeče Napaka kamere: Robotska kosilnica ne prejema signala iz enote kamere. Napravo izklopite z glavnim stikalom (7) (položaj OFF) in jo nato znova vklopite (položaj ON), da vnovično zaženete robots- ko kosilnico. Izklop - Vodilna žica (24) je bila poškodovana. - Napajanje polnilne postaje (19) je bilo prekinjeno. - Robotska kosilnica se nahaja izven iskalne zanke. Preverite, ali prikaz LED (19a) na polnilni postaji (19) sveti zeleno. - Zagotovite, da je vodilna žica (24) spel- jana pravilno in po sredini pod polnilno postajo (19). - Preverite položaj polnilne postaje (19). Anl_FREELEXO_CAM_SPK13.indb 349Anl_FREELEXO_CAM_SPK13.indb 349 01.12.2022 15:37:3701.12.2022 15:37:37SLO

Lučka LED alarma (57) Opis/možni vzroki Rešitev Sveti rumeno Kosilnica je dvignjena: - Senzor dviga je bil neprekin- jeno aktiviran 10 sekund Kosilnica je blokirana: - Senzor za ovire se je v eni minuti aktiviral večkrat - Senzor za ovire je bil nepre- kinjeno aktiviran 10 sekund - Senzor za ovire se je med vračanjem v polnilno postajo (19) trikrat aktiviral Preblizu postaje: - Robotska kosilnica se je vr- nila preblizu polnilne postaje (19) Prevrnitev: - Robotska kosilnica se je pre- vrnila za 10 sekund - Robotska kosilnica je dlje časa nagnjena v eno smer Pritisnite tipko »STOP« (3), da odprete pokrov krmilnega polja (13). Prek krmilnega polja (2) znova zaženite postopek košenja: - Če se večkrat pojavi ta napaka, preveri- te, ali so na območju za košenje morda prisotne ovire, višje od 10 cm, in jih od- stranite, ali pa ločite ovire od območja za košenje ločite. Pritisnite tipko »STOP« (3), da odprete pokrov krmilnega polja (13). Prek krmilnega polja (2) znova zaženite postopek košenja: - Preverite, ali robotsko kosilnico blokira ovira oz. se je kosilnica zapletla med dre- vesa, grmovje itd. Odpravite oviro ali se izognite temu območju. - Če se ta napaka pojavlja pogosteje, pre- verite območje košenja. Pazite posebej na ozke kote, prehode, ograje, skale itn. - Preverite, ali je trava previsoka oz. je ro- botska kosilnica blokirana. V tem primeru travo pokosite na višino, nižjo od 60 mm. Pritisnite tipko »STOP« (3), da odprete pokrov krmilnega polja (13). Prek krmilnega polja (2) znova zaženite postopek košenja: - Robotsko kosilnico pošljite nazaj v pol- nilno postajo (19), če je od nje oddaljena vsaj 2 m. Pritisnite tipko »STOP« (3), da odprete pokrov krmilnega polja (13). Prek krmilnega polja (2) znova zaženite postopek košenja: - Robotsko kosilnico postavite na ravno površino in jo znova zaženite. - Če se je robotska kosilnica prevrnila zaradi prestrmega naklona na območju za košenje, omejite to območje, da preprečite premočne naklone. Anl_FREELEXO_CAM_SPK13.indb 350Anl_FREELEXO_CAM_SPK13.indb 350 01.12.2022 15:37:3701.12.2022 15:37:37SLO

Lučka LED alarma (57) Opis/možni vzroki Rešitev Utripa rdeče Napaka senzorja magnetne- ga traku: Robotska kosilnica ne prejema signala iz senzorja magnetnega traku. Napravo izklopite z glavnim stikalom (7) (položaj OFF) in jo nato znova vklopite (položaj ON), da vnovično zaženete robots- ko kosilnico. Iskanje napak Napaka Možni vzroki Odpravljanje Robotska kosilnica je v območju za košenje. Robotske kosilnice ni mogoče vklopiti. - Napetost akumulatorja je premajhna - Napaka tokokroga ali elektro- nike - Robotsko kosilnico pomaknite nazaj v pol- nilno postajo (19), da se napolni. - Vklopite glavno stikalo (7) (položaj ON). - Obrnite se na servis. - Preverite položaj polnilne postaje (19) in največjo razdaljo do polnilne postaje (19) - Uporabite akumulator z večjo zmogljivost- jo. - Pozor: Če uporabite akumulator z večjo vrednostjo Ah (npr. 4–6 Ah), nastavite višjo zmogljivost. Zaradi blagega polnjenja in praznjenja robotske kosilnice upora- ba manjše zmogljivosti za podaljšanje življenjske dobe ni zahtevana. Robotska kosilnica se ne more po- makniti v polnilno postajo. - Polnilna postaja (19) ni pra- vilno nameščena. - Preverite, ali prikaz LED (19a) na polnilni postaji (19) sveti zeleno. - Preverite, ali sta vodilni žici (24) priključeni na polnilno postajo (19) in ali je sprednja vodilna žica (24) speljana po sredini spod- njega dela polnilne postaje (19). - Zagotovite, da je polnilna postaja (19) pra- vilno pozicionirana. Robotska kosilnica je izjemno glasna. - Poškodovana rezila (10) - Na rezila (10) so prilepljeni številni tujki - Robotska kosilnica je bila zagnana preblizu ovir - Poškodovano je gonilo rezil ali pogonski motor - Poškodovani so drugi deli robotske kosilnice - Zamenjate rezila (10). 3 rezila (10) morate zamenjati hkrati. - Učinkovitost delovanja robotske kosilnice je odvisna od ostrine rezil (10). Poskrbite za ustrezno stanje rezil (10). - Varno izklopite robotsko kosilnico in med čiščenjem rezil (10) nosite delovne roka- vice, da preprečite ureznine. - Motor naj popravi ali zamenja servisno osebje. Anl_FREELEXO_CAM_SPK13.indb 352Anl_FREELEXO_CAM_SPK13.indb 352 01.12.2022 15:37:3801.12.2022 15:37:38SLO

Iskanje napak Napaka Možni vzroki Odpravljanje Robotska kosilnica obstane v polnilni postaji. Robotska kosilnica se vedno vrne nazaj v polnil- no postajo. - Napačne nastavitve delovan-

- Stanje napolnjenosti aku- mulatorja je prenizko in se spusti pod 30 %. - Aktiviral se je senzor za dež. - Robotska kosilnica se je pre- grela. - Začne se temniti in enota kamere ne more več pravilno delovati. - Preverite nastavitve časov delovanja. - Robotska kosilnica prične in konča de- lovanje glede na nastavljeno časovno obdobje. Zunaj tega časovne obdobja je robotska kosilnica v polnilni postaji (19). Robotska kosilnica ne najde poti do polnilne postaje (19) - Polnilna postaja (19) se nahaja na položaju, na kate- rem lahko sprejema le šibek signal GNSS - Ovire v neposredni bližini zanke vodilne žice preprečujejo prihod do zan- ke. - Prilagodite položaj polnilne postaje (19) in izbrišite kartiranje, kot je opisano v navodi- lih za uporabo. - Prilagodite obliko zanke vodilne žice/ povečajte zanko vodilne žice. POZOR! Pretrgana vodilna žica in posledične škode so izključene iz garancije! Vzrok napake magnetnega traku (27) Napaka Možni vzroki Odpravljanje Magnetni robot ne zazna magnetnega traku (27) in se od- pelje mimo njega. - Magnetni trak (27) je položen pregloboko v tla. - Magnetni trak (27) ne deluje pravilno, ker je zunanja tem- peratura previsoka. - Magnetni trak (27) položite na tla ali pribl. 5 cm v tla. - Počakajte, da se temperatura zniža. Preprečite delovanje robotske kosilnice med vročimi urami dneva. Robotska kosilnica se zaustavi oz. se nenadzorovano po- mika v bližini omejit- venega območja. - Magnetni trak (27) je položen preblizu vodilni žici (24). Raz- dalja med dvema neodvisni- ma omejenima območjema z magnetnim trakom (27) je prenizka. - V območju košenja zaradi električnih kablov prihaja do motenj. - Ohranjate razdaljo najm 80 cm med vodil- no žico (24) in magnetnim trakom (27) ali med dvema omejenima območjema. - Preprečite, da bi električni kabel po- tekal po območju za košenje. Polnilno postajo (19) namestite na rob območja za košenje. Ohranjajte razdaljo do tujih površin za košenje (npr. sosedovih), ki so upravljane z omejitveno žico. Robotska kosilnica vdre v omejeno območje. - Robotska kosilnica zdrsne prek magnetnega traku (27). - Preprečite, da bi bil magnetni trak (27) položen na naklonih. - Pazite na navedene pogoje namestitve. Anl_FREELEXO_CAM_SPK13.indb 353Anl_FREELEXO_CAM_SPK13.indb 353 01.12.2022 15:37:3801.12.2022 15:37:38SLO

Družba Einhell Germany AG se veseli vaše uporabe robotske kosilnice FREELEXO CAM. Varovanje osebnih podatkov nam predstavlja pomembno nalogo. V nadaljevanju navajamo, kateri podatki se na splošno obdelujejo pri uporabi naprave.

Lokacija polnilne postaje Robotska kosilnica prek določanja položaja GNSS lokalno na napravi shranjuje določeno lokacijo polnilne postaje. Ta se uporablja, da se lahko naprava po zaključku košenja vrne nazaj v polnilno postajo oz. da se lahko premakne do vodilne žice. V primeru servisa je mogoče to informacijo odčitati prek dnevniške datoteke fizično na napravi.

Čas sončnega vzhoda/zahoda Robotska kosilnica prek določanja položaja GNSS lokalno na napravi shranjuje določen čas sončnega vzhoda oz. zahoda. To je potrebno, da se lahko naprava zažene samo v časovnem in- tervalu, v katerem lahko enota kamere ustvarja slike, z zadostno svetlostjo. V primeru servisa je mogoče to informacijo odčitati prek dnevniške datoteke fizično na napravi.

Slike enote kamere Robotska kosilnica lokalno na napravi shrani slike, ki so bile ustvarjene prek enote kamere. To potre- buje sistem, da lahko ves čas izboljšuje algoritem robotske kosilnice. Na kosilnici se nahajajo slike, ki so bile ustvarjene v zadnjih 15 minutah košenja. Ta niz podatkov je ves čas prepisovan. Če se robotska kosilnica nahaja v polnilni postaji oz. išče polnilno postajo, se slike ne ustvarjajo. V primeru servisa je mogoče te slike lokalno odčitati za popravljanje nastalih napak. Te slike bodo potem izbri- sane. Z naprave lahko sami lahko izbrišete tako lokacijske informacije kot tudi ustvarjene slike. V ta namen robotsko kosilnico najprej izklopite prek glavnega stikala. Z istočasnim pritiskom zapahnitvene tipke (brisanje informacij GNSS) oz. tipke »OK« (brisanje slik kamere) in vklopom robotske kosilnice prek glavnega stikala se ustrezne shranjene informacije izbrišejo. Na napravi se zasliši akustični signal, ki potrjuje brisanje. Izčrpno dokumentacijo glede naših smernic za varstvo podatkov najdete na naši domači strani pod raz- delkom Varstvo podatkov. Anl_FREELEXO_CAM_SPK13.indb 354Anl_FREELEXO_CAM_SPK13.indb 354 01.12.2022 15:37:3901.12.2022 15:37:39SLO

Prikaz stanja Pomen in ukrepi Rdeča LED-dioda Zelena LED-dioda Izklop Utripa Pripravljeno na uporabo Polnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni v polnilniku Vklop Izklop Polnjenje Polnilnik polni akumulator v načinu hitrega polnjenja. Časi polnjenja so navedeni na polnilniku. Opozorilo! Dejanski časi polnjenja se lahko nekoliko razlikujejo od nave- denih časov polnjenja glede na obstoječe stanje polnosti. Izklop Vklop Akumulator je poln in pripravljen na uporabo. (READY TO GO) Nato se preklopi v blago polnjenje, dokler ni povsem poln. Akumulator pustite v polnilniku približno 15 minut dlje. Ukrep: Akumulator odstranite iz polnilnika. Polnilnik ločite od omrežja. Utripa Izklop Prilagodilno polnjenje Polnilnik je v načinu pazljivega polnjenja. Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več časa. Vzroki so lahko naslednji: - Akumulatorja zelo dolgo niste polnili. - Temperatura akumulatorja ni v idealnem območju. Ukrep: Počakajte do konca postopka polnjenja, akumulator lahko kljub temu pol- nite naprej. Utripa Utripa Napaka Postopek polnjenja ni mogoč. Akumulator je okvarjen. Ukrep: Okvarjenega akumulatorja več ne smete polniti. Akumulator odstranite iz polnilnika. Vklop Vklop Motnja temperature Akumulator je prevroč (npr. neposredni sončni žarki) ali prehladen (pod 0 °C). Ukrep: Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi (pribl. 20 °C). Anl_FREELEXO_CAM_SPK13.indb 355Anl_FREELEXO_CAM_SPK13.indb 355 01.12.2022 15:37:3901.12.2022 15:37:39SLO

Servisne informacije V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali. Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka- teri deli potrošni material. Kategorija Primer Obrabni deli* Obrabni material/ obrabni deli* Manjkajoči deli

• ni nujno, da je v obsegu dobave! Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja: Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

Garancijska listina Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib- no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo

uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do- datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-

ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic- no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na- prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja. - Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre- menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih). - Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-

tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs- kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na:

19. Postaja za punjenje

28. Ravnalo (za odvajanje)

5.4 Postaja za punjenje

2. Spojite mrežni dio (20) izravno u utičnicu. Ne-
