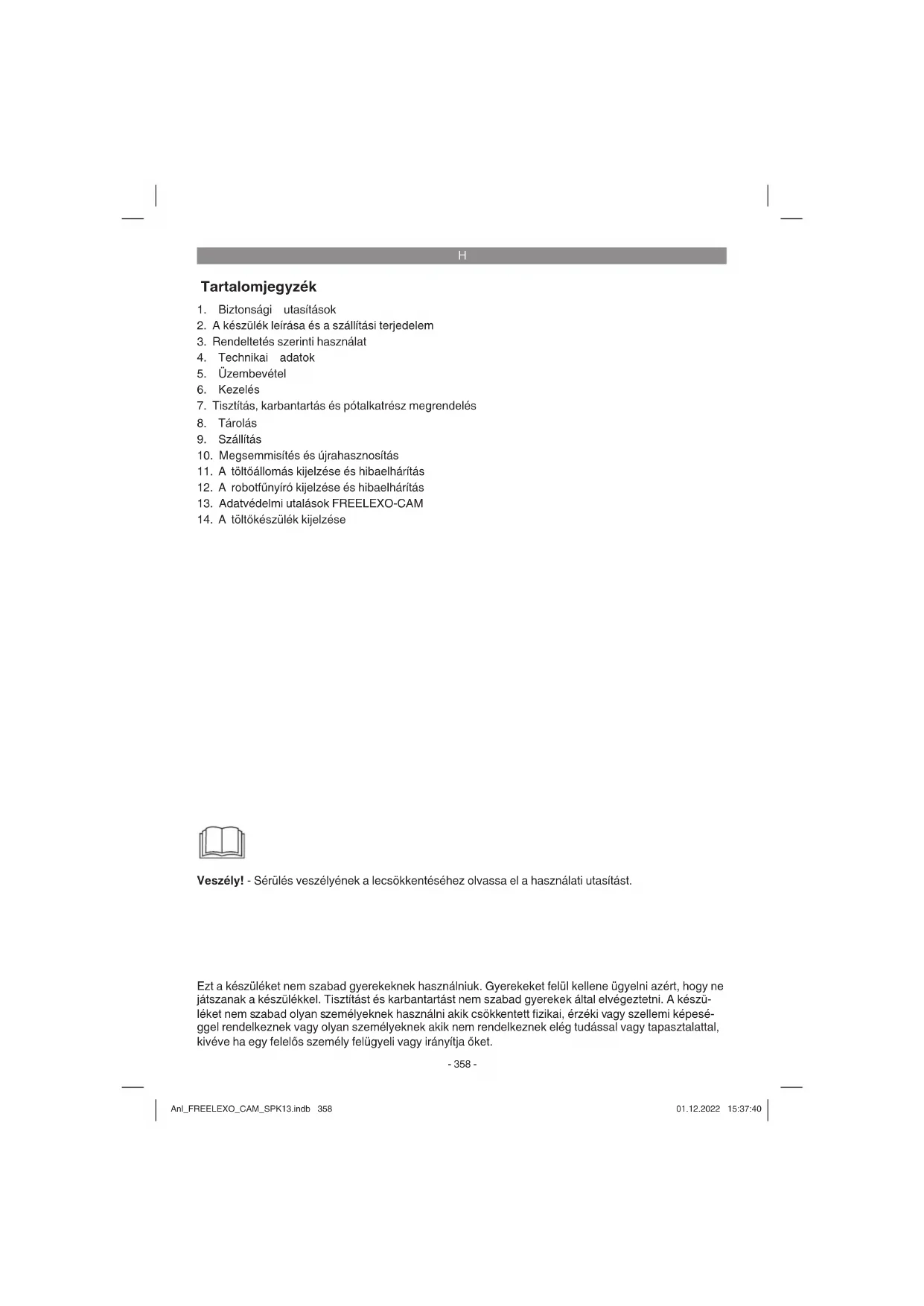

1. Biztonsági utasítások

2. A készülék leírása és a szállítási terjedelem

3. Rendeltetés szerinti használat

7. Tisztítás, karbantartás és pótalkatrész megrendelés

10. Megsemmisítés és újrahasznosítás

11. A töltőállomás kijelzése és hibaelhárítás

12. A robotfűnyíró kijelzése és hibaelhárítás

13. Adatvédelmi utalások FREELEXO-CAM

14. A töltőkészülék kijelzése

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást. Ezt a készüléket nem szabad gyerekeknek használniuk. Gyerekeket felül kellene ügyelni azért, hogy ne játszanak a készülékkel. Tisztítást és karbantartást nem szabad gyerekek által elvégeztetni. A készü- léket nem szabad olyan személyeknek használni akik csökkentett fi zikai, érzéki vagy szellemi képesé- ggel rendelkeznek vagy olyan személyeknek akik nem rendelkeznek elég tudással vagy tapasztalattal, kivéve ha egy felelős személy felügyeli vagy irányítja őket. Anl_FREELEXO_CAM_SPK13.indb 358Anl_FREELEXO_CAM_SPK13.indb 358 01.12.2022 15:37:4001.12.2022 15:37:40H

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ol- vassa gondosan végig ezt a használati utasítást / biztonsági utalásokat. Őrizze ezeket jól meg azért, hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utalásokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utalásoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Figyelmeztetés! Olvason minden biztonsági utasítást, utalást, illusztrációt és technikai adatot végig, ame- lyel el van látva ez az elektromos szerszám. A következő utasítások betartásán belüli mulasztá- sok áramütést, tüzet és/vagy súlyos sérüléseket okozhatnak. Őrizze meg az összes biztonsági utasítást és utalást a jövőre nézve. A használt szimbólumok magyarázata (lásd a 13-as képet) A. FIGYELMEZTETÉS - A gép üzemeltetése előtt végig olvasni a használati útmutatót! B. FIGYELMEZTETÉS - A gép üzemeltetésénél betartani a megfelelő biztonsági távolságot! C. FIGYELMEZTETÉS - A gépen történő munkálatok elvégzése vagy a gép megeme- lése előtt üzemeltetni a reteszelő szerkezetet! FIGYELEM - Ne érintse meg a forgó késeket! D. FIGYELMEZTETÉS - Ne utazzon a gépen! FIGYELEM - Ne érintse meg a forgó késeket! E. Védelmi osztály II (dupla szigetelés). F. Az akkukat csak száraz termekben +10°C - +40°C fok közötti környezeti hőmérsékletnél tárolni. Az akkukat csak feltöltött állapotban tárolni (legalább 40%-ra feltöltötten). G. Védelmi osztály III H. Inert biztosíték 2A

I. Csak száraz termekben levő használatra.

J. FIGYELMEZTETÉS: Az elem töltésére csak a készülékkel szállított levehető hálózati részt NT24/1 / PS24/1-et használni. Figyelem! Zivatar idején kihúzni a hálózati csatlakozót és válassza le a vezetőkábelt a töltőállomásról.

2. A készülék leírása és a szállítási

2.1 A készülék leírása (1/2-es kép)

3. STOP-gomb/a kezelőmező burkolatának a

4. Vágásmagasság elállítás

13. Kezelőmező burkolat

16. Távolságérzékelők

19a. Töltőállomás LED – kijelzés 19b. Töltőállomás töltőpecek

20. Tápegység(-kábel)

28. Vonalzó (leválasztható)

2.2 A szállítás terjedelme és kicsomagolás

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási iga- zolás felmutatása mellett a szervízközpontunkhoz vagy az eladóhelyhez, ahol a készüléket vásárol- ta. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szava- tossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási / és a szállítási biztosítékokat Anl_FREELEXO_CAM_SPK13.indb 359Anl_FREELEXO_CAM_SPK13.indb 359 01.12.2022 15:37:4001.12.2022 15:37:40H

Ellenőrizze le, hogy teljes e a szállítás terje- delme.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye! A szállítás terjedelme, összeszerelési anyag és tartozék (részben nincs benne a szállítás terjedelmében): A szállítás terjedelmét kérjük vegye ki a szállítási terjedelemhez mellékelt tájékoztató lapból.

Rögzítő csavarok (4 darab)

Vonalzó (leválasztható)

Eredeti üzemeltetési útmutató

Biztonsági utasítások Szükséges segédeszközök (nincs benne a szállítás terjedelmében)

Szigetelést eltávolító fogó

Vízmérték (opcionálisan)

3. Rendeltetés szerinti használat

A robotfűnyíró a házi és a hobbykerti privát hasz- nálatra alkalmas és kizárólagosan a pázsitfelüle- tek nyírására van meghatározva. A gépet csak a rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó/kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemi valamint egyenértékű tevékenységeknél lesz használva.

.................... 57 dB(A) Bizonytalanság K ......................................2,3 dB Vágásmagasság elállítás ................................ 20-60 mm; fokozatmentesen Vezetőkábel antenna Üzem frekvenciasáv: ....................... 0-148,5 KHz Maximális adóteljesítmény: ...........67,05 dBuA/m Tápegység Bemeneti feszültség: .........100-240 V ~ 50/60 Hz Kimeneti feszültség: .............................. 24 V d. c. Kimeneti áram: ............................................ 1,5 A Védelmi osztály: ...........................................II /

A zaj értékek az EN ISO 3744: 1995 és az ISO 11094:1991 normáknak megfelelően lettek megállapítva. Figyelmeztetés! Ez a készülék az üzeme ideje alatt elekt- romágneses teret hoz létre. Ez a tér bizonyos körülmények közt befolyásolhatja az aktív és a passzív orvosi implantátumokat. A ko- moly és halálos sérülések veszélyének a lecsökkentéséhez, azt ajánljuk, hogy orvosi implantátumokkal rendelkező személyek a készülék kezelése előtt konzultálják az orvo- sukat vagy az orvosi implantátum gyártóját. Anl_FREELEXO_CAM_SPK13.indb 360Anl_FREELEXO_CAM_SPK13.indb 360 01.12.2022 15:37:4101.12.2022 15:37:41H

Olvassa végig az egész üzemeltetési útmu- tatót, mielőtt elkezdené a robotfűnyíró telepí- tését. A telepítés minősége direkt kihat az eredményezett fűnyírási minőségre.

Ahhoz hogy biztosítsa a robotfűnyíró helyes és biztos üzemét, kövesse gondosan a használati utasítást. A robotfűnyíró véletlenszerűen válassza az irá- nyát. A kert ennél teljesen le lesz nyírva azáltal, hogy a robotfűnyíró minden részleget elér, amely nincs a határolások vagy akadályok által kizárva. Ha a robotfűnyíró megállapítaná, hogy a páz- sitszélhez jutott vagy ha felismer egy akadályt, akkor megváltoztatja a robotfűnyíró az irányát és véletlenszerűen egy másik irányba nyír tovább. Az érzékelőtanon keresztül fl ismeri a robotfűnyíró az akadályokat valamint a pázsit felületét, ami által a robotfűnyíró szabadon tud mozogni a munka- körben. A robotfűnyíró egy kameraegységgel rendelkezik, amlyik képeket készít az előtte levő részlegről és azt feldolgozza. Ennél felülvizsgálja és leellenőrzi az előtte levő részleget, hogy ennél nyírandó felületről ill. hogy egy akadályról van e szó. Addig amig az előtte levő részleg nyírandó felületként lesz értékelve, bekapcsolt kasza gépezet melett egyenesen tovább mozog a robotfűnyíró. Ha a részleg pázsitszélként ill. akadályként lesz érté- kelve, akkor megáll a robotfűnyíró, újból leelenőrzi a nyírandó felületet és elkezd egy véletlenszerű irányba ismét nyírni. A robotfűnyírót gondosan felül kell vizsgálni és hozzá kell igazítani ahhoz, hogy a robotfűnyírónak elég tere legyen ahhoz, hogy felismerje a nyírandó részleg végét. A páz- sithatároknak tisztán meg kell határozva lenniük ahhoz, hogy a robotfűnyíró az ő reagálási idejé- ben ezeket egyértelműen fel tudja ismerni. A lefektetett vezet őkábel (24) a töltőállomáshoz (19) történő hajszálpontos csatlakozásra szolgál és a fűnyírási üzem ideje alatt nem jelent határt. Ezért a robotfűnyírónak egy világos vizuális vagy fi zikai határokkal rendelkező pázsitfelületen kell lennie. Ahhoz, hogy megtalálja a robotfűnyíró a vezetőkábelt (24) és azután a töltőállomást (19), a fűnyírási folyamat első üzebmevételénél a robotfűnyírónak a töltőállomásban (19) kell lennie. Egy globális navigációs szatelitszisztémán keresztül (GNSS) határozza meg a töltőállomás (19) pozícióját. Ha meg lesz változtatva a töltőállomás (19) pozíciója, akkor okvetlenül újból a töltőállomásba (19) kell helyezni a robotfűnyírót kalibráláshoz. Biztosítsa, hogy ne akadályozza meg semilyen árnyékolás vagy tetőzés a pozíció meghatározását. Kerülje el, hogy a töltőállomás (19) magas épületek melett legyen elhelyezve. Bizonyos körülményeknél esetleg itt jeladás hiá- nyában nem lehetséges a kalibrálás. Az akku alacsony töltésállásánál visszatér a robotfűnyíró a töltőállomáshoz (19). A GNSS- modul segítségével meghatározza a robotfűnyíró a töltőállomáshoz (19) levő távolságtát és megke- resi azt. Ha a keresőhurokhoz való útján a kertha- tárára vagy akadályokra talál a robotfűnyíró, akkor elmenti a robotfűnyíró a pozícióját és megtörténik a fűnyírandó részleg feltérképezése. Így a folyamatos használatnál gyorsabban vis- sza talála a robotfűnyíró a töltőállomáshoz (19). Megérkezve a vezetőkábelnál (24) a robotfűnyíró a drótfelismerő szenzorok által a töltőállomásig hajt (19). A kert nagyságától és komplexitásától függően ez a folyamat eltarthat egy pár percig. Úgyszinén le lesz kérdezve a navigációs szatelits- zisztémán keresztül (GNSS) a telephelyspecifi kus napfelekltét/-lementét. Okvetlenül szükséges a robotfűnyíró zavarmentes működéséhez az elegendő napfény. Ellenőrizze le rendszeresen a kameraegység (15) lencséjét szennyeződésekre.

A robotfűnyíró több biztonsági szenzorral van fels- zerelve. A szenzorokon keresztül tud mozogni a robotfűnyíró a nyírandó részlegen belül.

Emelés szenzor: Ha a robotfűnyíró hátulról több mint 30°-al a földtől meg lesz emelve, vagy ha az elülső kerék (12) elveszíti a talajjal való érintkezést, akkor azonnal le lesz állítva a robotfűnyíró és a pengék (10) forgása.

Döntés szenzor: Ha erőssen megdől egy irányba a robotfűnyíró, akkor azonnal le lesz állítva a robotfűnyíró és a pengék (10) forgása.

Akadály szenzor: A robotfűnyíró felismeri az útjában levő akadályokat. Ha öszzeütközik a robotfűnyíró egy akadállyal, akkor azonnal le lesz állítva a robotfűnyíró és a pengék (10) és hátrafelé elhajt az akadálytól.

Kamera egység: A robotfűnyíró egy kamera egységgel (15) Anl_FREELEXO_CAM_SPK13.indb 361Anl_FREELEXO_CAM_SPK13.indb 361 01.12.2022 15:37:4101.12.2022 15:37:41H

rendelkezik, amely analizálja az előtte levő nyírandó felületet (kb. 1m²). A kamera ennél a talaj felé van irányítva, ami által a képrészle- gen belüli maximálisan 50 cm magas tárgyak lesznek felábrázolva. A feldolgozandó képa- nyag csak lokálisan és átmenetileg lesz el- mentve a robotfűnyírón és folyamatosa át lesz írva. A robotfűnyíró fel tudja ismerni az aka- dályokat és azokat a munka részlegeket, ahol már nincs pázsit. Ha egy akadályra találna a robotfűnyíró vagy ha már nem észlelne pázsi- tot, akkor megáll és elkezd egy véletlenszerű irányba ismét nyírni. A kamera egység alapján nem lehet az, hogy a robotfűnyíró szürkületnél ill. hogy éjjel dolgozzon. Ennél a kiválasztott munka időköznek egy olyan napszakaszban kellene lennie amelynél nap- fény van, azért hogy megbízhatóan tudjon dolgozni a robotfűnyíró. Azáltal védve lesznek a szürkületnél aktív kisálatok mint például a sündisznók.

Távolság szenzorok: A robotfűnyíró távolság szenzorokkal (16) van felszerelve, azokkal észlelni tudja az út- jában levő akadályokat. Ha akadályra találna a robotfűnyíró, akkor megáll és elkezd egy véletlenszerű irányba ismét nyírni.

Mágnesszalag szenzor A robotfűnyíró egy mágnesszalag szenzorral van felszerelve és felismeri a földön fekvő mágnesszalagot (27). Ha mágnesszalagra találna a robotfűnyíró, akkor megáll és elkezd egy véletlenszerű irányba ismét nyírni. A mág- nesszalag virtuális határként szolgál, amely által be lehet a kertbe olyan részeket iktatni, ahol a robotfűnyírónak nem kell füvet nyírnia.

Esőérzékelő: A robotfűnyíró egy esőérzékelővel (5) van felszerelve azért, hogy megakadályozza a robot dolgozását esőnél. Ha esőt is- merne fel, akkor visszatér a robotfűnyíró a töltőállomáshoz (19) és ott teljesen fel lesz töltve. Miután ismét megszáradt az esőérzékelő (5), akkor ismét felveszi a munkát, amenyiben még egy aktív időközben tartózkodik. Ha kioldott az esőérzékelő (5), akkor világít az esőérzékelő-LED (53). Ne zárja fémmel vagy egyébb vezetőképes anyaggal rövidre a két fém szenzort. Ez károsan befolyásolja a robotfűnyíró helyes működését.

GNSS-modul A robotfűnyíró a saját pozícióját és a töltőállomás (19) pozícióját egy globális navigációs szatelitszisztémán (GNSS) keresztül határozza meg. Ez segít ahhoz, hogy a robotfűnyíró ismét vissza találjon a töltőállomáshoz (19). A GNSS-modulon ke- resztül tudja meghatározni a robotfűnyíró a napfelkelte és a naplemente helyi idejét, ami által a robotfűnyíró nem tud nyírni szürkület- ben és az éjjel folyamán. Azáltal biztosan tud dolgozni a robotfűnyíró a kamera egységé- vel (15). A GNSS-modullal minden időben meghatározza a robotfűnyíró a távolságát a töltőállomáshoz (19). A robotfűnyírónak maximálisan 1000 m-re szabad eltávolodnia a töltőállomástól (19), különben felvilágít sárgán a GNSS-LED (54) és nem lehet a robotfűnyírót a főterület-módban üzemeltete- ni. A mellékterület-módbani üzemhez nem lé- nyeges a töltőállomáshoz (19) levő távolság.

Egy 60 mm-től magasabb fűmagasság esetében meg kell rövidíteni a füvet azért, hogy ne terhelje meg túlságosan a robotfűnyírót és hogy ne legyen károsan befolyásolyva az üzemi hatékonyság. Használjon ahhoz egy hagyományos fűnyírót vagy egy trimmelőt. Távolítson el minden olyan laza tárgyat a pázsitról, amely meg lehetne sérít- ve a robotfűnyíró által vagy amelyek meg tudnák sérinteni a robotfűnyírót. Ellenőrizze le a nyírandó részleget és annak a pázsithatárát valamint azokat a részlegeket ame- lyeket nem kell nyírni. Ennek az üzemeltetési út- mutatónak a következő fejezeteiben információk találhatók, hogy hogyan tud egyértelmű pázsitha- tárokat meghatározni és hogyan tud bizonyos részlegeket védeni. Egyes akadályokat időben fel tud ismerni a robotfűnyíró és nem kell őket körül- ményesen védeni. Tartsa a következő szerszámokat készen: ka- lapácsot, fogót, szigetelést eltávolító fogót és vízmértéket (opcionálisan).

5.3.1 A pázsit meredekségének a kiszámítása

A robotfűnyíró 25%-ig terjedő meredekségeken túl tud haladni. Kerülje ezért el a meredekebb meredekségeket. A meredekséget a túlhaladt ma- gasságon és a távolságon keresztül lehet megha- tározni (3a kép). Példa: a/b = 25 cm/100 cm = 25 %

5.3.2 Az akku beszerelése

A robotfűnyíró üzemeltetéséhez szükség van egy akkura (A) a Power-X-Change-szériából. Figyelem: A modell változattól függően lehet, hogy az akku (A) nincs a robotfűnyírójának a Anl_FREELEXO_CAM_SPK13.indb 362Anl_FREELEXO_CAM_SPK13.indb 362 01.12.2022 15:37:4101.12.2022 15:37:41H

szállítási terjedelmében. Nyissa ki az akkurekesz fedelét (9). Nyomja meg az akku (A) reteszelő gombját és tolja be az akkut (A) az arra előrelátott akkubefogóba. Csukja be az akkurekesz fedelét (9) és ügyeljen a helyes bereteszelésre (kép 3b). Az akku (A) kivételéhez nyissa ki az akkurekesz fedelét (9). Nyomja meg az akku (A) reteszelő gombját és húzza ki az akkut (A).

5.4.1 A töltőállomás telephelye

Állapítsa először meg a töltőállomás (19) legjobb telephelyét. Szükség van egy kinti dugaszoló aljzatra, amely állandóan áramot szolgáltat azért, hogy mindig működjön a robotfűnyíró. A töltőállomásnak (19) egy sík felületen kell, a zárt fűfelület magasságában elhelyezve lennie. Ügyel- jen arra, hogy a részleg lapos és száraz legyen. Legjobb esetben a töltőállomást (19) a nyírandó részleg szélére helyezni el. Ügyeljen arra, hogy a töltőállomás (19) hálózati kábelje ne legyen a nyírandó részlegben lefektetve vagy pedig adott esetben el kell ásva lennie azért, hogy el legyen kerülve a robotfűnyíró általi megsértése. A töltőállomást (19) a vezetőkábellal (24) lehetőleg minden részlegből jól hozzáférhetően és egy szabad akadályok nélküli helyen helyezni el. Kerülje el a töltőállomásnak (19) a nehezen elérhető sarkokban vagy szük helyekkel határolt részelegekbeni elhelyezését. A töltőállomásnak (19) egy pázsitszélhez levő távolságának nem szabad 1000 m-nél na- gyobbnak lennie. Ez nagyobb biztonságként szolgál lopás ellen. Nagyobb távolságnál sár- gán világít a GNSS-LED (54) és a robotfűnyírót nem lehet a főterület-módban üzemeltetni. A mellékterület-módbani üzemhez nem lényeges a töltőállomáshoz (19) levő távolság. Ajánlatos, hogy a pázsitszéltől a töltőállomáshoz (19) levő maximális távolság ne legyen 50 m-nél nagyobb azért, hogy garantálva legyen egy effi ciens és automatikus nyírási folyamat. A töltőállomáshoz (19) növekvő távolsággal megtörténhet, hogy nem elég a robotfűnyíró fennmaradt-akkutöltése ahhoz, hogy a töltőállomásig (19) el tudjon hajtani a robotfűnyíró. Nagyobb nyírandó felületeknél használjon egy nagyobb akkukapacitású akkut. Válasszon ki árnyékban levő helyet, mivel az akku egy hűvös környezetben lesz a legjobban töltve. Magas épületek és fák rontani tudják a GNSS- jelet, úgyhogy nem tud továbbá önnállóan vissza találni a robotfűnyíró a töltőállomásba (19). Tart- son ezért elég távolságot magas épületekehz ill. fákhoz és ügyeljen arra, hogy szabad ég alatt le- gyen a töltőállomás (19). Kiegészítően még ügyel- jen arra, hogy a vezetőkábel (24) a töltőállomás (19) előtt legalább 1 m-re és a töltőállomás (19) mögött legalább 0,5 m-re egyenesen legyen el- vezetve (kép 4a).Direkt a töltőállomás (19) előtti kanyarok nehézségekhez vezethetnek a töltési folyamathoz történő csatlakozásnál.

5.4.2 A töltőállomás lokalizációja

Ha majdnem üres az akku, akkor azáltal, hogy a keresi a vezetőkábelt (24) visszatér a robotfűnyíró a töltőállomáshoz (19). A robotfűnyíró rends- zeres szakaszokban összehasonlítsa a GNSS segítségével a saját jelenlegi-pozícióját a kali- brált töltőállomás-pozícióval. A robotfűnyíró a töltőállomás (19) irányába hajt és több lépesben keresi a vezetőkábelt (24). Ennél mindig újból megáll a robotfűnyíró és adott esetben egy másik irányba hajt tovább ahhoz, hogy eljus- son a vezetőkábelhez (24). Ha a robotfűnyíró a vezetőkábel (24) közelébe kerül, akkor forgó- mozgások és a vezető kábek (24) jelerősége segítségével elkezdi annak a pozícióját detektálni. Ha a nyírás kötben egy akadályra vagy egy páz- sithatárra talál a robotfűnyíró, akkor be lesz tárol- va ez a pozíció. Ennél egy feltérképezésre kerül sor, amely segít a robotfűnyírónak, hogy gyorsab- ban megtalálja a töltőállomást (19). Ha elérte a robotfűnyíró a vezetőkábelt (24), ak- kor követi azt az óramutató járásával ellenkező irányba a töltőállomásig (19). Ügyeljen ezért arra, hogy a töltőállomás (19) helyesen kiigazítva le- gyen elhelyezve (kép 4a).

5.4.3 A töltőállomás csatlakoztatása a tápe-

1. Mielőtt összecsatlakoztatná a töltőállomást

(19) az áramellátással biztosítsa, hogy a hálózati feszültség 100-240 V legyen 50/60 Hz-nél.

2. Csatlakoztasa direkt össze a tápegységet

(20) egy dugaszoló aljzattal. Ne használja fel a kábelt más alkalmazásokra.

3. Ne használjon megrongálódott tápegységet

(20). A kábelen vagy a tápegységen (20) levő károk esetén forduljon azonnal egy autorizált szakemberhez kicserélés érdekében.

4. Ne töltse fel nedves környezetben a

robotfűnyírót. Ne töltse 40°C föltti vagy 5°C alatti hőmérsékleteknél fel a robotfűnyírót.

5. Tartsa a robotfűnyírót és a tápegységet (20)

víztő, hőforrásoktól és kémiai szerektől tá- vol. Tartsa a tápegység (20) kábelját széles szélektől távol azért, hogy elkerülje a károkat.

6. Csatlakoztassa össze a tápegységet (20) a

7. Állítsa a robotfűnyírót bekapcsolt

főkapcsolóval (7) és akkuval a töltőállomásba (19) és töltse teljesen fel az első használat előtt.

5.4.4 Információk a töltési folyamathoz

A robotfűnyíró a következő szituációk egyikénben tér vissza a töltőállomáshoz (19):

Ön manuálisan vissza küldi a robotfűnyírót.

Az akku töltési állapota 30% alá esik.

Vége a napi munkaidőnek.

Kioldott a esőérzékelő.

Túlhevült a robotfűnyíró.

Elkezd szürkülni, ami által a kamera egység már nem tud helyesen dolgozni. Ennél keresi a robotfűnyíró a vezetőkábelt (24) és azután önállóan végighajt az óramutató járásával ellenkező irányban a vezetőkábel (24) mentén a töltőállomásig (19). Az akkutöltési folyamat ideje alatt zölden pislog a robotfűnyíró akku-LED-je (55). Ha az akku tel- jesen fel van töltve, akkor zölden világít az akku- LED (55) valamint a töltőállomáson (19) az LED- kijelző (19a). Teljes feltöltés után ismét elkezdi a robotfűnyíró a munkát, vagy a töltőállomásban (19) marad a következő munka időközig. Ha a töltőállomáshoz (19) történő visszahajtás- nál akadály lenne a vezetőkábelen (24), akkor több próbálkozás után álva marad az akadály előtt a robotfűnyíró és nem tud visszajutni a töltőállomáshoz (19). Minden akadályt eltávolítani a vezetőkábelen (24). Ha túl lépné az akku hőmérséklete a 45°C-t, akkor meg lesz szakítva a töltési folyamat azért, hogy elkerülje az akkuni károkat. Miután ismét leesett a hőmérsékelt, akkor automatikusan folytatva lesz a töltési folyamat. Ha a robotfűnyíró vezérlőjének a hőmérséklete túllépi a 65°C-t, akkor visszatér a robotfűnyíró a töltőállomáshoz (19). Miután ismét lee- sett a hőmérséklet, akkor a beállításoknak megfelelően ismét elkezdi a munkát. Ha üres lesz az akku, mielőtt visszatérne a robotfűnyíró a töltőállomásahoz (19), akkor nem lehet többé in- dítani a robotfűnyírót. Vigye vissza a robotfűnyírót a töltőállomáshoz (19) és hagyja bekapcsolva a fő kapcsolót (7). Automatikusan fel lesz töltve a robotfűnyíró.

FIGYELEM! Egy átvágott vezetőkábel és a követ- kezménykénti károk nem esnek garanacia alá!

5.5.1 Vezetőkábel lefektetése

A vezetőkábelt (24) úgy a talajra mint ahogy- an a talaj alá is le lehet fektetni, Kemény vagy száraz talajnál a beütésüknél eltörhetnek a rögzítőkampók (23). Ha nagyon száraz a talaj, akkor a vezetőkábel (24) telepítése előtt locsolja meg a pázsitot.

Telepítés a talajon Fektesen feszesen le a talajra a vezetőkábelt (24) és erősítse oda a mellékelt rögzítőkampókkal (23). A vezetőkábel (24) po- zícióját a robotfűnyíró használatának az első heteiben még hozzá tudja igazítani. De egy idő után be lesz nőve fűvel a vezetőkábel (24) és nem lesz már látható. A vezetőkábel (24) telepítésénél a rögzítőkampók (23) közötti távolság maximálisan 1 m legyen. Kerülje el az olyan szituációkat amelyeknél nem fekszik fel a talajon a vezetőkábel (24). Biztosítsa, hogy ne lehessen a robotfűnyíró által átvágva a vezetőkábel (24). A fűnyírási folyamat ideje alatt a robotfűnyíró bekapcsolt kasza gépezet- tel át fog hajtani a vezetőkábelen.

Telepítés a talajban Ássa 5 cm mélységig be a vezetőkábelt (24). Azáltal meg lesz akadályozva a vezetőkábel (24) megsértése például a vertikulálásnál vagy a szellőztetésnél. Figyelem! Mivel a vezetőkábel (24) nem lesz mindig a páz- sit szélén lefektetve, ezért fontos megjegyezni a vezetőkábel (24) pozícióját azért, hogy ne sértse meg a későbbi kerti munkálatoknál. Adott esetben készítsen el egy vázlatot vagy doku- mentálja fényképekkel a felépítését. Ha nem lett beásva a talajba a vezetőkábel (24), akkor nem kellen a vezetőkábel (24) részlegét vertikulálni és szellőztetni azért, hogy elkerülje a megrongáló- dálását.

5.5.2 A keresőhurok telepítése

A vezetőkábel (24) egy keresőhurokot képez amellyel a robotfűnyíró ismét vissza talál a töltőállomáshoz (19).

A vezetőkábelt (24) a töltőállomás (19) előtt legalább 1 m-re és a töltőállomás (19) mögött legalább 0,5 m-re egyenesen fektetni le (kép 4a). Direkt a töltőállomás (19) előtti kanyaru- latok nehézségekhez vezethetnek a töltési folyamathoz történő csatlakozásnál.

A vezetőkábel (24) által bezárt legkisebb terü- letnek legalább legkevesebb 5 m²-nek kellen lennie (kép 4a). Ajánlatos a vezetőkábel (24) összhosszának a használata és lehetőleg Anl_FREELEXO_CAM_SPK13.indb 364Anl_FREELEXO_CAM_SPK13.indb 364 01.12.2022 15:37:4201.12.2022 15:37:42H

egy négyzetes felületbeni lefektetése. A keresőhurkot úgy kellene kiigazítani, hogy a robotfűnyíró a kert minden részéből jól el tud- jon jutni a töltőállomáshoz (19).

Két vezetőkábel (24) közötti távolságnak le- galább 0,8 m-nek kell lennie (kép 4a).

A vezetőkábelnek (24) nem szabad keresz- teznie magát.

Ügyeljen arra, hogy ne legyenek akadályok a vezetőkábelen (24).

Ügyeljen arra, hogy a vezetőkábeltől (24) jobbra és balra kb. 30 cm-re ne legyenek akadályok (kép 4c). Tartson távolságot a kert határához valamint a túl magas burkolatkö- vekhez. Ha az út a talaj szintjén van a pázsit- felülethez, akkor a vezetőkábelt (24) tavolság nélkül lefektetheti.

5.6 A töltőállomás csatlakoztatása

Zárja le a komplett vezetőkábel (24) lefektetését, mielőtt azt összecsatlakoztatná a töltőállomással (19). A töltőállomásra (19) történő csatlakozáshoz távolítson egy szigetelést eltávolító fogóval egy kb. 10 - 15 mm-es hosszúságú szigetelést el a vezetőkábel (24) végeiről. Húzza ki a hálózati csatlakozást mielőtt rácsatla- koztatná a vezetőkábelt (24) a töltőállomásra (19). A vezetőkábelnek (24) a töltőállomás (19) elejé- hez fektetett kábelvéget a töltőállomás (19) alsó oldalán levő kábeltartókon keresztül kell hátrafelé lefektetni. Ellenőrizze le, hogy ez a vége feszesen oda legyen erősítve a töltőállomásra (19) és hogy össze van csatlakoztatva a bal, fekete csatlako- zóval. A vezetőkábel (24) lefektetése után vezesse a sz- abad végét a lyukon keresztül és csatlakoztassa azt a jobb, piros csatlakozóval össze (kép 4d). Figyelem! A vezetőkábelnak (24) nem szabad kereszteznie magát! Csatlakoztassa azután rá az áramellátásra. A he- lyes telepítés után a töltőállomás (19) LED-kijelzé- sének (19a) állandóan zölden kellene világítania. Ha nem világít az LED, akkor ellenőrizze először le a csatlakozásokat. Ha, bár világít az LED, de nem állandóan zölden, akkor olvassa el ennek az üzemeltetési útmu- tatónak a végén található táblázatot „Töltőállomás kijelzése és hibaelhárítás“.

5.7 Nyírandó részleg - a nyírandó részleg aka-

A nyírandó részlegnek egy egyértelmű és telje- sen körbefutó pázsithatárral kell rendelkeznie. Ismerkedjen meg a pázsithatár defi níciójának a lehetőségeivel, amely le van írva ebben a fejezet- ben. Kezdje azután a pázsithatár tetszés szerinti pontján el a pázsithatár leellenőrzését és kövesse ezt addig körbe amig ismét el nem jutna a kiindu- lási ponthoz. A munkafelületen belüli részlegek, amelyeket ki kellene zárni, azoknak úgyszinten körül kell véve lenniük egy egyértelmű pázsithatárral. Járjon ahh- oz úgy el mint a nyírandó felület külső határainál.

Útszűkületek Ha a pázsitfelületen van egy útszűkület, ak- kor ott addig tud dolgozni a robotfűnyírója, amig a korridor szélessége legalább 1,2 m és a hossza maximálisan 8 m (kép 5a). Hosszú és szűk útszűkületeknél, arra kerülhet sor, hogy a robotfűnyíró nem talál vissza a töltőállomáshoz (19).

Pázsithatárokoni távolság Ha pázsithatárhoz közeledik a robotfűnyíró, akkor ez fel lesz ismerve a robotfűnyíróban elől levő kamera egység (15) által. A tá- volságnak, ahol nincs már pázsit, annak legalább 30 cm-nek kellene lennie (kép 5b). Ügyeljen arra, hogy ne legyen magassági külömbség a pázsithatáron, mert először túl- hajthat a robotfűnyíró a pontos pázsithatáron, mielőtt megállna és egy új másik irányban tovább hajtana. Mélyebben fekvő ágyások vagy kiemelkedett kőszélek rongálódáshoz vezethetnek a robotfűnyírón. Ellenőrizze rendszeresen le a pázsithatárokat, hogy nem e lettek benőve, mert különben elhagyhatja a robotfűnyíró a nyírandó részleget. A páz- sithatárt úgyszintén körül lehet sík útkövekkel venni, ami által létrejön egy tiszta elhatárolás a nyírandó felülethez.

Pázsithatárokoni távolság vízhez Alapjába véve a robotfűnyíró megbízhatóan felismeri a pázsithatárt, a fent leírott szerint. Mégis megtörténhet, hogy a robotfűnyíró to- vább áthalad a pázsithatáron, ami miatt ajánl- juk, hogy a pázsithatárnak a távolsága vízhez (tó, medence stb.) legalább talán 50 cm legyen (kép 5c). Ahhoz, hogy megbízhatóan védje a robotfűnyírót, ajánlatos alternatíva ként a vízzel levő részleget egy kiemelt keret segítségével védeni. Anl_FREELEXO_CAM_SPK13.indb 365Anl_FREELEXO_CAM_SPK13.indb 365 01.12.2022 15:37:4201.12.2022 15:37:42H

Pázsithatár kiemelt széllel 25 cm felett. A távolságérzékelők (16) által felismer a robotfűnyíró olyan akadályokat amelyeknek a magassága legalább 25 cm (kép 5d). Ezáltal kiemelt akadályok segítségével is be tudja határolni a pázsithatárát. A robotfűnyíró kb. 20 cm-el az akadály előtt megáll és elfordul ahhoz, hogy egy másik irányban folytassa a nyírási folyamatot. Figyelem! - Ezáltal nem egészen a pázsithatárig nyír a robotfűnyíró és egy kb. 20 cm-es nem nyírt részleg marad hátra.

Pázsithatár kiemelt széllel 10 cm felett Az ütközési érzékelőkön keresztül a robotfűnyíró a 25 cm alatti akadályokkal is össze tud ütközni. Azzal úgyszintén meg lehet határozni a pázsithatárt. Ügyeljen arra, hogy ennél egy legalább 10 cm-es stabil keretről legyen szó (kép 5e).

Akadályok azok tárgyak, amelyek a nyírandó rész- legen belül vannak. Az érzékelőkön keresztül sok akadályt fel tud ismerni a robotfűnyíró. Puha, nem stabil és értékes tárgyakat adott esetben védeni kell. Hasonlítsa ehhez össze, mint fent leírva, a pázsithatár elhatároláshoz levő lehetőségeket.

25 cm-től magasabb akadályok (kép 5f) 25 cm-től magasabb és legalább 3 cm szélességű feszes akadályok mint például fák, falak, kerítések, kerti bútorok stb., azok fel lesznek ismerve a távolságérzékelők (16) ál- tal. Ha egy akadályra talál a robotfűnyíró akkor megáll és egy másik irányba folytatja a nyírási folyamatát. Ennél kb. 20 cm az akadályhoz nem lesz lenyírva.

25 cm-től alacsonyabb akadályok (kép 5g) Ha nem lesznek felismerve az akadályok a távolságérzékelőktől (16), akkor összeütközik a robotfűnyíró az akadállyal és kioldanak az ütközési érzékelők. Megáll a robotfűnyíró és egy másik irányba folytatja a nyírási foly- amatát. Az akadályoknak legalább egy 10 cm-es magasságot kell felmutatniuk. Védje az érzékeny és nem stabil tárgyakat szegéllyel.

Kövek és alacsony, 10 cm alatti akadályok Védeni kell a nyírandó területen levő köveket, sziklákat és a 10 cm alatti akadályokat, mivel máskülönben áthajthatna rajtuk a robotfűnyíró. Máskülönben a robotfűnyíró me- grongálódására és blokkolására kerülhet sor. (lásd a „Pázsitszél“ fejezetet). Fákat a robotfűnyíró akadályként kezel. De ha fagyökrök állnának ki a földből, amelyeknek a magassága 10 cm-nél kisebb, akkor védeni kell ezt a részleget. Ez megakadályozza, hogy károk lépjenek fel a gyökéren valamint a robotfűnyírón.

5.7.3 Mágnesszalag (képek 5h-j)

Akadályok, amelyek a robotfűnyíró által ki- bocsátott távolsági jelet rosszul verik vissza (mint például kerítés, sövény) azok részben vagy nem lesznek felismerve vagy csak túl későn. A nyírandó felülethez gyenge optikai kontrasztal rendelkező akadályokat úgyszintén nehezen lehet felismerni. A robotfűnyíró érintkezésmentes és biztos irányváltoztatásához ez a részleg vagy a tárgy egy mágnesszalaggal (27) védhető. A mágnesszalag (27) mobilis és ideiglenes határként szolgál a nyírandó részlegen belül. A robotfűnyíróban beszerelt mágnesérzékelők felis- merik a mágnesszalagot (27) és elfordulnak an- nak a határán. Azáltal ki lehet határolni olyan kerti részlegeket, amelyekhez nem kellene odahajtani, mint például:

a kerten belüli részleg rövididejű elhatárolása egy grill parti számára, amelyhez ideiglene- sen nem kellene odahajtani.

egy trampolinnak vagy egy úszomedencének a nyírandó felületben való felállítása a nyári hónapok ideje alatt.

egy újjonan ültetett fa még nagyon érzéke- ny és az első időben védve kell lennie a robotfűnyíróval való összeütközés elől.

szezonálisan egy virágmezőt akar alapítani a kertben, amely oda csalogatja a bog- arakat. ebbe a részlegbe nem kellen a robotfűnyírónak behajtania és már a létreho- zásánál védve kell lennie.

egy részlegben új fű lesz bevetve és ezt még elejében védeni kell. nincs még megerősítve az altalaj és először egy erős zárt fűfelületnek kell kiképződnie. A mágnesszalagot (27) egy pár centiméter tá- volságban fektetni le a megfelelő részleghez ill. tárgyhoz. Szükség szerint megrövidíteni a mágnesszalagot (27) ( minimális hossza 50 cm). Ahhoz, hogy biztosan fel legyen ismerve egy több mágnesszalagból álló összefüggő határ, az egyes végek közötti maximális távolságnak nem kellene túllépnie a 8 cm-t (kép 5k). Biztosítsa, hogy a nyírandó felület külső határa egy optikai ill. fi zikai elválasztás által legyen meghatározva. Egy ma- ximálisan 1 m-es távolságban rögzíteni a földön a rögzítő kampókkal (23) a mágnesszalagot (27). Legalább egy 80 cm-es távolságot tartani a vezetőkábelhez (24) valamint két független ha- tároló részleghez azért, hogy probléma nélkül át Anl_FREELEXO_CAM_SPK13.indb 366Anl_FREELEXO_CAM_SPK13.indb 366 01.12.2022 15:37:4301.12.2022 15:37:43H

tudjon hajtani a robotfűnyíró. (kép 5l). Kerülje el a mágnesszalagnak (27) az emelkedőkön levő lefektetését, mivel itt a robotfűnyíró a határoló részlegen kívülre csúszhat és így nem lesz felismerve a határ. A mágensszalagot (27) ugyanúgy mint a vezetőkábelt (24) úgy a talajon mint ahogyan a talajban is, kb. 5 cm mélyen le lehet telepíteni. Ügyeljen arra, hogy a mágnesszalag (27) ne le- gyen túl mélyen a talajban lefektetve, mert külön- ben nem lehet biztosítva a robotfűnyíró álatali biztos felismerés.

5.7.4 Fő- és mellékterületek (kép 5m)

Mellékterületként (B) egy olyan munkaterületet lesz megnevezve, amely nincs direkt össze- köttetésben a főterülettel (A), mint például egy útszűkület. A robotfűnyíró nem tud direktben és önállóan elérni egy mellékterületet. Ahhoz, hogy le tudja nyírni a mellékterületet (B), át kell vinni kézzel a mellékterületre (B) a robotfűnyírót. A robotfűnyírónak a főkapcsoló (7) keresztül kell bekapcsolva lennie. Ott elindítani a robotfűnyírót azáltal, hogy 5 másodpercig nyomja a „START A/B“ (64) gombot. Csukja azután le a kezelőmező burkolatot (13). Aktiválva van a mellékterület-mód és zölden pislog a státusz-LED (52). A mellékterületen (B) nem fog megpróbálni a robotfűnyíró visszahajtani a töltőállomáshoz (19), ha alacsony az akku töltésállása. A robotfűnyíró addig nyír, amig le nem merül az akku. Azután vagy fel kell tölteni az akkut, vagy vissza kell vinni a robotfűnyírót a töltőállomásba (19). Figyelem! A robot fűnyírónak maximálisan 1000 m-re sza- bad a töltőállomástól (19) eltávolodnia, különben felvilágít sárgán a GNSS-LED (54) és nem lehet a robot fűnyírót a főterület-módban üzemelteteni. A mellékterület-módbani üzemhez nem lényeges a töltőállomáshoz (19) levő távolság.

5.7.5 Távolság idegen nyírandó felületekhez

Tartson távolságot olyan idegen nyírandó felüle- tekhez (mint például szomszédok), amelyek egy határoló dróttal vannak üzemeltetve. A határoló drót által létrehozott jel problémához vezethet a robotfűnyírónak a töltőállomásához (19) való viss- zatalálásánál.

5.8.1 A töltőállomás-pozíció kalibrálása

Ahhoz, hogy a robotfűnyíró ismét visszataláljon a keresőhurokhoz és a töltőállomáshoz (19), kalibrálnia kell a globális navigációs szatelitszisz- téma (GNSS) segítségével a robotfűnyírónak a töltőállomás (19) pozícióját. Állítsa ahhoz az üzemkész robotfűnyírót bekapc- solt főkapcsolóval (7) a töltőállomásba (19). A ka- librálás lefolyása alatt zölden pislog a GNSS-LED (54) és miután sikeresen le lett zárva a folyamat folyamatosan zölden. Ez a folyamat egy pár per- cet igénybe vehet. Biztosítsa, hogy ne akadályozza meg semilyen ár- nyékolás vagy tetőzés a pozíció meghatározását. Kerülje el, hogy a töltőállomás (19) magas épüle- tek melett legyen elhelyezve. Tartson megfelelően távolságot magas épületekhez és fákhoz. Bizo- nyos körülményeknél esetleg itt egy rosz térerő fedettség miatt nem lehetséges a kalibrálás.

Ha vissza kell térnie a robotfűnyírónak a töltőállomáshoz (19), akkor ez a GMSzSZ-modul segítségével meghatározza a távolságát a töltőállomáshoz (19). Ha a töltőállomáshoz (19) való útján a robotfűnyíró kerthatárra vagy akadá- lyokra talál, akkor elmenti a robotfűnyíró a pozíci- óját és a fűnyírandó részleg feltérképezésére ke- rül sor. Így a folyamatos használatnál gyorsabban vissza talála a robotfűnyíró a töltőállomáshoz (19).

5.8.3 A feltérképezés törlése

Ahhoz, hogy törölje az öszes GNSS-információt a robotfűnyíróján, kapcsolja ki a főkapcsolón (7) keresztül (OFF) a robotfűnyírót. Tartsa nyomva a bereteszelőgombot (62) és kapc- solja egyidejűleg be a főkapcsolón (7) keresz- tül (ON) a robotfűnyírót. A robotfűnyíró egy akusztikus jelen keresztül igazolja a törlést. Azután a töltőállomásban (19) újra kell indíta- ni a robotfűnyírót azért, hogy újból kalibrálja a töltőállomás-pozíciót. Ha a kerten a nyírandó felü- let nagyobb hozzáillesztését végezné el, úgy aján- latos letörölni a robotfűnyíró feltérképezését. Min- denek előtt a forró nyári hónapokban a számos sárga pázsithely befolyásolhatja a robotfűnyíró működési módját. Mi itt az automata üzemnek a felfüggesztését ajánljuk és a készüléknek a kert alkalmas helyén a melléktérületi módban történő használatát. Ez úgyszintén a feltérképezés meg- hamisításához vezethet, ami által nem tud tovább helyesen dolgozni a robotfűnyíró. Törölje le ebben az esetben a feltérképezést.

5.9 Kerthatárok és azok minősége

Ahhoz, hogy biztosítsa a robotfűnyírójának a határólódrót nélküli biztos üzemét, a robotfűnyíró a kameraegységgel (15) leelenerőrzi a nyírandó Anl_FREELEXO_CAM_SPK13.indb 367Anl_FREELEXO_CAM_SPK13.indb 367 01.12.2022 15:37:4301.12.2022 15:37:43H

részleg határait. A kameraegység (15) analizálja az előtte levő nyírandó részleget (kb. 1 m²). Ha a nyírandó részleg határára talál a robotfűnyíró, ak- kor a robotfűnyíró a paraméterek alapján meg tud határozni egy határ-minőségi értéket.

5.9.1 Inicializálási járat - üzembevétel

Ügyeljen arra, hogy az inicializálási járat kez- deténél teljesen fel legyen töltve a robotfűnyíró akkuja. Ezáltal egy folyamatban le tudja zárni a robotfűnyíró a referencérték meghatározását. Ha nem elég az akku az inicializáló járatra, akkor így önnállóan visszahajt a robotfűnyíró a töltőállomáshoz (19) és egy töltési folyamat után automatikusan folytatja a járatát. A nyirandó részleg határa meghatározásának a megbízhatóságához, a robotfűnyíró üzeméhez minden egyes nyírandó részleghez létre kell hozni egy egyedi referenciaértéket. A referenciaérték meghatározásához a robotfűnyíró szokás szerint esetlegesen mozog a nyírandó részlegen belül. Ha egy határra vagy egy akadályra talál a robotfűnyíró, akkor az megáll és értékeli az előtte levő nyírandó részleget. Azután egy esetleges irányba tovább mozog a robotfűnyíró. Biztonsági okokból az iniciali- zálási járat kikapcsolt kasza gépezet melett történik. Ha egy határra talál a robotfűnyíró, akkor az ér- tékelve lesz és felvilágít a vezetőkábel-LED (56). Ennél zöld a nyírandó részleg biztos határát jelzi és a sárga egy bizonytalant. A robotfűnyíró úgy az inicializálási járatnál mint ahogyan az automatikus üzemnél is kimutatja a pázsithatár minőségét. A referenciaérték megbízható meghatározásához legalább 200 érintkezésre van szükség a nyírandó részleg határával. Több mint 200 érintkezés után le lesz ellenőrizve megbízhatóságára a határ- minőségi érték. Ha úgy dönt a robotfűnyíró, hogy az érték még nem elegendően megbizható, akkor így a robotfűnyíró még további 200 érintkezésig folytatja az inicializálási járatot. Ha sikerese volt az inicializálási járat és lehetett egy megbízható határ-minőségi értéket létreh- zozni, akkor így elkezdi a robotfűnyíró a nyírási időbeállítás szerint nyírni a nyírandó részleget. Ha nem volt lehetséges egy megbízható refe- rencia értéknek az elkészítése, akkor megáll a robotfűnyíró és pirosan pislog a vezetőkábel-LED (56). Ellenőrizze le a nyírandó részleg határát és javítsa ki azt a határt, amelyet nem lehet egyértelműen megkülönböztetni a nyírandó részlegtől. Ügyeljen arra, hogy a nyírandó részleg egyértelműen megkülönbözzön a körülötte levő részlegtől. Törölje először le a meglevő referen- cértékeket (lásd az 5.9.4-et), azért hogy azután megismételje az inicializálást.

5.9.2 A határ-minőségnek a leellenőrzése

üzem közben A robotfűnyíró automatikus üzemében a robotfűnyíró rendszeres időközökben leellenőrzi, hogy megváltozott e az aktuális határ-minőségi érték összehasonlítva az ő referencia-értékéhez. Mihelyt a töltőállomásban (19) van a robotfűnyíró ki lesz mutatva a vezetőkábel-LED-n (56) keresz- tül, az utolsó összehasonlított-határ-minőségi ér- téknek a megfelelő státusza. Ennél ez össze lesz hasonlítva a inicializálási járatnál meghatározott referencia értékkel. Zölden világít a vezetőkábel-LED (56): A robotfűnyíró a töltőállomásban (19) van vagy a keresőhurok közelében és csekély a referencia- minőségi értékhez való eltérés. Sárgán pislog a vezetőkábel-LED (56): A robotfűnyíró a töltőállomásban (19) van vagy a keresőhurkon belül és romlott a referencia- minőségi értékhez való eltérés. Pirosan pislog a vezetőkábel-LED (56): A robotfűnyíró a töltőállomásban (19) van vagy a keresőhurkon belül és túl nagy az eltérés a referencia-minőségi értékhez. A töltőállomásban (19) marad a robotfűnyíró. Ellenőrizze le a nyíran- dó részleg határait. Azután törölni a referencia értéket (lásd az 5.9.4-et) és elvégezni a határ- minőség értéknek az újboli inicializálását. Kialudva a vezetőkábel-LED (56):

Nincs helyesen csatlakoztatva a vezetőkábel (24) vagy megsérült.

Meg lett szakítva a töltőállomás (19) áramellá- tása.

A robotfűnyíró a keresőhurkon kívül van.

5.9.3 Robotfűnyíró üzemeltetése a mellékte-

rületeken A robotfűnyíró a főterületnek és a mellékterület- nek egy individuális értéket készít el. Ezért fontos minden új mellékterületen egy inicializálási járat- nak az elvégzése. A robofűnyírót csak egy mellék- területen szabad használni. Ha a robotfűnyíróval egy további mellékterületen akar nyírni, akkor ok- vetlenül szükséges a mellékterület határ-minőségi értékeinek a törlése és inicializálási járatnak az elvégzése. Anl_FREELEXO_CAM_SPK13.indb 368Anl_FREELEXO_CAM_SPK13.indb 368 01.12.2022 15:37:4401.12.2022 15:37:44H

5.9.4 Az értékek törlése

Egy hosszabb nyírási szünet után megváltozhat- tak a határ-minőségi értékek, ami a jövő sze- zonban problémákhoz vezethet. Ezért ajánlatos minden évben a szezon kezdete előtt letörölni a határ-minőségi értéket és egy új referencér- téket meghatározni. Ezáltal biztosítani lehete a robotfűnyíró biztos és megbizható üzemét. A robotfűnyírónak zárt állapotban kell lennie. En- nél állandóan pirosan világít a bereteszelő-LED (51). Ahhoz, hogy bereteszelje a robotfűnyírót, nyomja meg a bereteszelő gombot (62). Ahhoz, hogy törölje a megfelelő területek értékét, járjon a következő képpen el:

1. Főterület (A) referenc-értéke: Nyomja meg

3 másodpercig egyidejűleg az OK-gombot (63) és a „10H“ (60) gombot. Elhangzik egy akusztikus jel. Állítsa a töltőállomásba (19) a robotfűnyírót és indítsa újból be azért, hogy elvégezzen egy új inicializálási járatot.

2. Mellékterület (B) referencia-értéke: Nyomja

meg 3 másodpercig egyidejűleg az OK-gom- bot (63) és a „8H“ (60) gombot. Elhangzik egy akusztikus jel.

5.10 Bekapcsolni és leellenőrizni a telepítést

5.10.1 A vezetőkábel és a töltőállomás telepí-

tésének a leellenőrzése (kép 6a) Mihelyt zölden világit a töltőállomáson (19) az LED-kijelzés (19a), készenlétben a nyírandó rész- leg a robotfűnyírónak. Kérjük biztosítsa először, hogy komplett be van ütve a rögzítő kampók (23) a vezetőkábelen (24). Állítsa rövid távolságban a töltőállomás (19) mögé a keresőhurokba a robotfűnyírót. Azért, hogy lehetőleg leellenőrizze a vezetőkábel (24) komplett távolságát. Ennél a robotfűnyírónak még nem kellene a vezetőkábelen (24) lennie és a vezetőkábel (24) felé fordítva állnia. Kapcsolja be a főkapcsolót (7) (ON) (8-as kép). Nyomja meg a STOP-gombot (3) és nyissa ki a kezelőmező burkolatot (13). Nyomja meg a bereteszelő gombot (62), zárja ki a PIN segít- ségével a robotfűnyírót és igazolja a beadást az „OK“ (63) gombbal (lásd a „Záró szerkezet / PIN“ fejezetet). Nyomja meg a „HOME“-gombot (61). Csukja azután be a kezelőmező burkolatot (13). Most keresi a robotfűnyíró a vezetőkábelt (24) azért, hogy visszataláljon a töltőállomáshoz (19). Ennél először addig előre hajt, amig a robotfűnyíró a vezetőkábelhez (24) oda nem érkezett. Adott esetben röviden megállhat a robotfűnyíró azért, hogy újra tájékozódjon. Erreföl követi az óramu- tató járásával ellenkező irányba a robotfűnyíró a vezetőkábelt (24). Ügyeljen arra, hogy ne feküdje- nek tárgyak a vezetőkábelen (24). Most teljesen fel lesz töltve a robotfűnyíró akkuja. Ha problémák merülnek fef a dokkolás során, akkor lehet, hogy addig újra be kell pozícionálni a töltőállomást (19) a kiigazítását, amig a dokkolás probléma nélkül nem működik. A STOP-gomb (3) által minden időben meg tudja állítani a robotfűnyírót. A STOP-gomb (3) üzemel- tetése után meg lesz állítva a robotfűnyíró és vár a további utasításokra. Azonkívül ellenőrizze még le a keresőhurokhoz nagy távolságban levő, vagy szűk utakon keresztül összekötött részlegeket. Ismételje meg a fent leírottak szerint az eljárást és küldje a „HOME“ (61) gomb segítségével vissza a robotfűnyírót a töltőállomáshoz (19).

5.10.2 A nyírandó részleg leellenőrzése

(kép 6b) Ahhoz, hogy leellenőrizze a nyírandó részleget, menjen a pázsithatár mentén végig és ellenőrizze le, hogy a nyírandó részleg teljesen körül van e véve elhatárolásokkal ill. akadályokkal. Ismételje ezt ugyanúgy minden olyan részleggel meg, ame- lyet ki kellene zárni, mint például virágágyakat, úszómedencét, tavat, és ellenőrizze le, hogy ezek egyértelműen minden helyen el vannak határolva. Kritikus helyeken, amelyeknél Ön nem biztos, hogy a robotfűnyíró ezeket fel tudná ismerni, ott ajánlatos ezeket a helyeket felülvizsgálni. Állítsa ehhez 1 m távolságra a leellenőrizendő helyhez a robotfűnyírót. Ennél a robotfűnyírónak a leellenőrizendő hely felé kell fordítva lennie. Úgyszinten őrizze le azokat a részeket, amelyek egy mágnesszalag (27) által védve vannak. Azután kireteszelt robotfűnyírónál a „START A/B“ (64) gomb segítségével indítani. A robotfűnyíró először előre hajt és akkor fel kellene ismernie a pázsithatárt vagy az akadályt. A STOP-gomb (3) segítségével minden időben meg tudja szakítani a folyamatot. Ismételje meg ezt a folyamatot minden olyan helyen, ahol bizonytalan.

5.10.3 A töltőállomás pozíciójának a

leellenőrzése (kép 6c) Ellenőrizze le a töltőállomás (19) pozícióját azáltal, hogy lezárt kalibralás után a pázsiterület különböző helyein elhelyezi a robotfűnyírót és azután hagyja keresni a töltőállomást (19). Ahhoz kizárini a robotfűnyírót, megynomni a „HOME“ (61) gombot és lezárni a kezelőmező burkolatot (13). A STOP-gomb (3) segítségével minden időben meg tudja szakítani a folyamatot. Igazítsa adott esetben oda a részleget, a vezetőkábel (24) lefektetését valamint a töltőállomás (19) pozíci- Anl_FREELEXO_CAM_SPK13.indb 369Anl_FREELEXO_CAM_SPK13.indb 369 01.12.2022 15:37:4401.12.2022 15:37:44H

5.11 A töltőállomás odaerősítése

Miután biztosítva van a robotfűnyírónak a rendeltetészerű működése és talált egy megfelelő pozíciót a töltőállomásnak (19), akkor a töltőállomást (19) rögzíteni kell a rögzítőcsavarokkal (21). Csavarja a hatlapú kulcc- sal (22) komplett be a talajba rögzítőcsavarokat (21) (7-es kép).

5.12 Akku- kapacitás jelző

Nyomja meg az akku-kapacitás jelző kapcsolóját. Az akku-kapacitás jelző a 3 LED által szignalizálja Önnek az akku töltésállapotát (kép 12b). Mind a 3 LED világít: Az akku teljesen fel van töltve. 2 vagy 1 LED világít: Az akku elegendő fennmaradt töltéssel rendel- kezik. 1 LED pislog: Üres az akku, töltse fel az akkut. Minden LED villog: Alá van lépve az akku hőmérséklete. Távolítsa el az akkut a készülékről és hagyja egy napig fekve szobahőmérsékleten az akkut. Ha újra fellép a hiba, akkor mélyen lemerült az akku és defektes. Távolítsa el az akkut a készülékről. Egy defektes akkut nem szabad többet használni ill. nem sza- bad többet tölteni! Figyelem! Ha egy Multi-Ah csomagot (mint például 4-6Ah) használ, akkor kérjük azt mindig a magasabb kapacitásra állítani. A robotfűnyíró kíméletesebb töltése és kisülése által nem szükséges az élettar- tamának a meghosszabításához az alacsonyabb kapacitás használata.

5.13 Az akku töltése a töltőkészülékkel

Normális üzemben a robotfűnyíró akkuja (A) a töltőállomáson (19) keresztül lesz töltve. A Power-X-Change-széria akkujának (A) a független használatához, azt az externi Power-X-Charger töltőkészülékben is fel lehet tölteni. Figye- lem! - A modellváltozattól függően lehet, hogy a töltőkészülék (B) nincs a robotfűnyírójának a szállítási terjedelmében.

1. Hasonlítsa össze, hogy a típustáblán me-

gadott hálózati feszültség, megegyezik-e a fennálló hálózati feszültséggel. Dugja a töltőkészülék (B) hálózati csatlakozóját a du- gaszoló aljzatba. A zöld LED elkezd pislogni.

2. Dugja a töltőkészülékre (B) az akkut (A) (kép

3. „A töltőkészülék kijelzése” alatti pontban egy

táblázat található a töltőkészüléken levő LED jelzések jelentéseivel. A töltés ideje alatt valamennyire felmelegedhet az akku. De ez normális. Ha az akku-csomag töltése nem lenne lehetsé- ges, akkor kérjük vizsgálja meg,

hogy a hálózati aljzatban fenn áll e hálózati feszültség.

hogy a töltőkontaktusokon kifogástalan e a kontaktus. Ha az akku-csomag töltése még mindig nem le- hetséges, akkor kérjük,

és az akku-csomagot a vevőszolgálatunkhoz beküldeni. Egy szakszerű postázáshoz kérjük vegye fel a kapcsolatot a vevőszolgálatunkkal vagy az eladóhelyel, ahol vette a készüléket. Az akkuk ill. akkukészülékek póstázásánál vagy megsemmisítésénél fi gyelembe venni, hogy rövidzárlat és tűz elkerüléséhez ezek külön külön legyenek műanyagtasakokban becsomagolva! Az akku-csomag hosszú élettartamának az ér- dekébe gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez mindenképpen szükséges, ha megállapítaná, hogy a készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku-csomag defektusához vezet!

A robotfűnyíró egy főkapcsolóval (7) van felsze- relve. Kapcsolja a főkapcsolón (7) (ON) keresz- tül be és ki (OFF) a robotfűnyírót (8-as kép). A robotfűnyíró bekapocsálasa után az a PIN által le lesz zárva.

A kezelőlemezen (2) keresztül tud beállítasokat elvégezni a robotfűnyíróján. Az integrált LED- Anl_FREELEXO_CAM_SPK13.indb 370Anl_FREELEXO_CAM_SPK13.indb 370 01.12.2022 15:37:4401.12.2022 15:37:44H

kijelzés tájékoztat a robofűnyíró státuszáról. Ismerkedjen meg a vezérléssel és a rndelkezésre álló opciókkal. Az kezelőmező LED-inek a magyarázata (kép 9a)

50. Idő-LED-k: Napi nyírásidő kijelzése

51. Bereteszelés-LED: Billentyűzár kijelzése

52. Státusz-LED: A robotfűnyíró és a nyírandó

terület státuszának a kijelzése

53. Esőérzékelő-LED: Kijelzés, hogy kioldott e az

54. GNSS-LED: A GNSS-jel státuszának a ki-

55. Akku-LED: Az akku állapotának a kijelzése

56. Vezetőkábel-LED: A határminőségnek a

kijelzése és hogy fennáll e egy vezetőkábel hiba

57. Riasztó-LED: Hibák kijelzése

A fontos státusz-kijelzésekről egy összefoglaló található ennek az utasításnak a végén a „A robotfűnyíró kijelzése és hibaelhárítás“ fejezetben. Az kezelőmező gomb opciójainak a mag- yarázata (kép 9b)

60. Gombok a nyírási időbeállításhoz és a PIN-

62. Reteszelő nyomógomb

6.3 Vágásmagasság elállítás

Figyelem! A nyírási magasság elállítását csak kikapcsolt motornál szabad elvégezni. Nyomja meg ahhoz a STOP-gombot (3). A vágásma- gasság elállításon (4) keresztül lehetővé teszi a robotfűnyíró a vágási magasság 20 és 60 mm közötti fokozatmentes hozzá illesztést, amelyet le lehet a skálán olvasni. Egy 60 mm-től magasabb fűmagasság esetében legalább 60 mm-re le kell rövidíteni a füvet azért, hogy ne terhelje meg túlságosan a robotfűnyírót és hogy ne folyásolyák be károsan az üzemi haté- konyságot. Használjon ahhoz egy hagyományos fűnyírót vagy egy trimmelőt. A telepítés lezárása után hozzá lehet illeszteni a vágási magasságot a vágásmagasság elállítás (4) által. Kezdjen mindig egy magasabb vágási magasággal és csökkentse ezt kis lépésekben le a kívánt magasságig.

6.4 Záró szerkezet / PIN

A záró szerkezet megakadályozza a robotfűnyíró érvényes kód nélküli nem autorizált haszálatát. Ahhoz be kell adni egy négyjegyű személyes biz- tonsági kódot. Kireteszelés - Mielőtt üzembe venné a robotfűnyírót, be kell adnia a helyes PIN-t (standard-PIN: „1-2-3- 4“). Nyissa ehhez fel a kezelőmez ő burkolatot (13) és nyomjon a bereteszelő gombra (62). Adja azután lassan egymás után be a PIN-t és igazolja a beadást az „OK“ gombbal (63). Ki lesznek reteszelve a kezelői funkciók és zölden világít a bereteszelő-LED (51). - Ha egy rossz PIN-t adott be, akkor pirosan pislog a bereteszelő-LED (51). Nyomja meg a bereteszelő gombot (62) és adja be újból a PIN-t. Bereteszelés Ha be akarja reteszelni a kezelőmezőt (2), akkor nyomja meg a bereteszelő gombot (62). Most ál- landóan pirosan világít a bereteszelő-LED (51). Standard PIN: Új PIN: 1 2 3 4 _ _ _ _ PIN-t megváltoztatni A PIN megváltoztatásához járjon a következő képpen el:

1. Reteszelje ki a kezelőmezőt (2).

2. Nyomja meg 3 másodpercig egyidejűleg az

„OK“ gombot (63) és a „4H“ (60) gombot. El- hangzik egy akusztikus jel.

3. Adjon be egy új PIN-t (négyjegyű). Nyomja

meg az „OK“ gombot (63).

4. Ismételje meg a 3-as lépést ahhoz, hogy iga-

5. Figyelem! Jegyezze fel új PIN-t!

PIN lekérése elvesztés esetében Tartsa készen a robotfűnyíró nyugtáját és a széri- aszámát. Ezekre szüksége van ahhoz, hogy egy új PIN-t kapjon!

1. Csatlakoztasson az ábrázoltak szerint egy

üres USB-eszközt az USB-csatlakozón (14) rá (11-es kép).

2. Kapcsolja be a főkapcsolót (7) (ON).

3. A robotfűnyíró automatikusan elmenti az

USB-eszközére a PUK-ot és egy síphanggal befejezi a folyamatot.

4. Húzza le az USB-eszközt. Olvassa ki a

számítógépén az USB-eszközön levő adat- tárt. A robotfűnyíró által szerkesztve lett egy Anl_FREELEXO_CAM_SPK13.indb 371Anl_FREELEXO_CAM_SPK13.indb 371 01.12.2022 15:37:4501.12.2022 15:37:45H

szöveg fájl (*.txt). Ez az adattár tartalmaz egy PUK-ot, egy személyes kódot. Forduljon a vevőszolgálathoz, hogy megkapja a PIN-t.

6.5 A robotfűnyíró beállításai

Nyírási időbeállítás A robotfűnyíró egy kameragységgel (15) van felszerelve, amely csak napfénynél tud dolgozni. Mihelyt beáll a szürkület, nem tudja továbbá meg- bizhatóan megkülönböztetni a a robotfűnyíró ka- meraegysége (15) a pázsitot és a pázsithatárokat. Ezért a szürkület kezdeténél önállóan visszahajt a robotfűnyíró a töltőállomáshoz (19). Lehetőleg hogy ennél nem lesz elérve a beállított futamidő. Ez akkor is érvényes, ha a beállított indulási idő szürkületben ill. sötétségben van. A robotfűnyíró egyelőre elhagyja a töltőállomást (19), de azu- tán azonnal visszahajt a vezetőkábelen (24) a töltőállomáshoz (19). Ez ahhoz vezet, hogy ezen a napon nem dolgozik a robotfűnyíró.

1. Reteszelje ki a kezelőmezőt (2).

2. A nyírási időbeállítás (60) megfelelő gomb-

jának a nyomása átal kiválasztani a kívánt nyírási időt.

2.1 A megfelelő gomb (60) rövid nyomása által

naponta nyír a robotfűnyíró. A megfelelő kijelzés a kiválasztott idő-LED folyamatos vi- lágítása által lesz kijelezve.

2.2 A megfelelő gomb (60) hosszú nyomása (6

másodperc) által a robotfűnyíró minden má- sodik napon nyírni fog. A megfelelő kijelzés a kiválasztott idő-LED pislogása által lesz kije- lezve.

3. A megfelelő kijelzés az idő-LED-ken (50) ke-

4. Igazolni a beállítást az „OK“ gombon (63) ke-

resztül. Megfelelően meg lesz változtatva az eredetileg beállított nyírási időtartomány. Az akkori indítási idő változatlan marad, aminél az időtartam hozzá lesz igazítva a kimutatott órák számához. 400 m²-nél fűnyírási időbeállításhoz irányérték- ként naponta 8 óra ajánlatos. A kert nagysága és komplexitása szerint hozzá kell illeszteni a kivál- lasztott munkaidőt. Napi kezdési időnek a visszaállítása A napi indítási időnek a visszaállításához nyomja meg egyidejűleg 3 másodpercig az „OK“ gombot (63) és a „6H“ (60) gombot. A sikeres visszaállítás az 5 sípszó által lesz igazolva. Indítsa azután a „START A/B“ (64) gombbal újra a robotfűnyírót. A idő, amihez el lett végezve a módosítás az most a napi indulási idő. A kimutatott óraszám az a napi munkaidő. Indítási folyamat

1. Reteszelje ki a kezelőmezőt (2).

2. A „START A/B“ (64) gombon keresztül tudja

kiválasztani a megfelelő területet amelyben dolgoznia kell a fűnyírónak. A két területhez pontossabb információkat az „Üzembevétel“ fejezetben a „Nyírandó részleg“ pont alatt ta- lálható.

2.1 A „START A/B“ (64) gomb rövid nyomása által

a főterületben (A) dolgozik a robotfűnyíró. Ennél állandóan zölden világít a státusz-LED (52).

2.2 A „START A/B“ (64) gomb hosszú nyomá-

sa által a mellékterületben (B) dolgozik a robotfűnyíró. Ennél zölden pislog a státusz- LED (52).

3. Csukja be a kezelőmező burkolatot (13).

A robotfűnyíró most a nyírási időbeállítás szerint dolgozik. A munkaidő ideje alatt felül lesz ügyel- ve az akku töltésállapota és ki lesz jelezve az akku-LED-n (55) keresztül. Mihelyt 30% alá esik az akku töltésállapot, automatikusan visszatér a robotfűnyíró a töltőállomáshoz (19). Utasítás: A robotfűnyíró üzeméhez szükség van a minsőségi érték referencia értékére. Ez a „Kerthatárok - Határ-minőségi érték“ feje- zetben leírottak szerint lesz meghatározva, ami miatt a robotfűnyíró először kikapcsolt kasza gépezettel indít. Ha egyszer meg lett határozva az érték, úgy elkezd a robotfűnyíró a beállított fűnyírási időbeállítás szerint az indítási folyamattal. A fűnyírási folyamatnak a megszakítása

1. A robotfűnyíró azonnali megállításához nyom-

ja meg a STOP-gombot (3).

2. Nyissa ki teljesen a kezelőmező burkolatot

3. Reteszelje ki a kezelőmezőt (2).

4. Nyomja meg a „HOME“ (61) gombot ah-

hoz, hogy visszaküldje a robotfűnyírót a töltőállomáshoz (19).

5. Csukja be a kezelőmező burkolatot (13).

6. Most keresi a robotfűnyíró a vezetőkábelt (24)

azért, hogy visszataláljon a töltőállomáshoz (19). Ennél egy pár métert előre hajt és ismét megáll azért, hogy orientálódjon. Ez addig történik így, amig a robotfűnyíró oda nem érkezett a vezetőkábelhez (24). Ezu- tán követi az óramutató járásával ellenkező Anl_FREELEXO_CAM_SPK13.indb 372Anl_FREELEXO_CAM_SPK13.indb 372 01.12.2022 15:37:4501.12.2022 15:37:45H

irányba a robotfűnyíró a vezetőkábelt (24). Ügyeljen arra, hogy ne feküdjenek tárgyak a vezetőkábelen (24). STOP-Státusz: A STOP-gomb (3) megnyomása által a robotfűnyíró egy STOP-státuszba kerül, kimutatva az egymás után sorban pislogó idő-LED-ken (50) keresztül. A robotfűnyíró addig szünetel a fűnyírási üzemmel, amig az ismét fel nem lesz oldva. A STOP-státuszt a következőképpen lehet felold- ani:

A robotfűnyíró kireteszelése és a „START A/B“ (64) gomb nyomása ahhoz, hogy fűvet nyírni küldje a robotfűnyírót. Csukja be a képernyőburkolatot (25).

A robotfűnyíró kireteszelése és a „HOME“ (61) gomb nyomása ahhoz, hogy vissza küld- je az állomásba a robotfűnyírót. Csukja be a képernyőburkolatot (25).

A robotfűnyíró kireteszelése és a képernyőburkolat (25) becsukása 5 másod- percen belül.

A robotfűnyíró kireteszelése és a bereteszelőgomb (62) nyomása.

7. Tisztítás, karbantartás és

pótalkatrész megrendelés Veszély! Minden tisztítási és karbantartási munkálat előtt feszültségmentesre kell kapcsolni a készüléket, húzza ehhez ki a hálózati csatlakozót a dugaszoló aljzatból és kapcsolja ki a főkapcsolón (7) keresz- tül a készüléket (OFF) (kép 8). Azonkívül még vegye ki az akkut (A) a robotfűnyíróból (kép 3b). Vigyázat! Munkakesztyűket viselni!

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

A robotfűnyírót nem szabad folyó vízzel, különössen nem magas nyomás alatt levővel tisztítani.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyag részeit. Ügyeljen arra, hogy ne ke- rülhessen víz a készülék belsejébe.

Ha lehetséges, akkor a robotfűnyírót egy kefé- vel vagy egy ronggyal tisztítani meg.

Ellenőrizze le a pengék (10) és a késtárcsa (11) mozgékonyságát.

A robotfűnyírón (1) és a töltőállomáson (19) levő töltőkontaktusok tisztításához fémhez való tisztítószert vagy egy nagyon finom csis- zolópapírt használni. Tisztítsa ezeket azért meg, hogy biztosítva legyen egy efficiens töltési folyamat.

Ellenőrizze rendszeresen le a kameraegy- ség (15) lencséjét szennyeződésekre és tisztítsa azt meg. Különössen esőzés által beszennyeződhet a lencse. Ne használjon ahhoz agresszív hatású tisztító vagy oldó sze- reket.

Elkopott vagy megrongálódott pengéket (10) valamint azoknak a rögzítő csavarjait mindig készletenként cserélni ki.

Elkopott vagy sérült részeket kicserélni.

Egy hosszú élettartam érdekébe minden csavarrészt valamint kereket és tengelyt meg kellene tisztítani és utánna pedig megolajozni.

A robotfűnyíró rendszeres ápolása nem csak a hosszú tartósságát és teljesítményképessé- gét biztosítja, hanem a pázsitjának a gondos és egyszerű fűnyírásához is hozzájárul.

Gyors kopásnak legerősebben kitett alkotó részek azok a pengék (10). Ellenőrizze rends- zeresen le a pengék (10) állapotát valamint azoknak a felerősítését. Ha a robotfűnyírón tulságos vibrálás lépne fel, akkor ez azt jelen- theti, hogy meg vannak sérülve ill. hogy üté- sek által deformálva lettek a pengék (10). Ha el vannak kopva vagy meg vannak rongálódva a pengék (10), akkor azokat azonnal ki kell cserélni.

Ellenőrizze rendszeresen le a pázsit vágási képét. Tompa pengék által a fűszálak nem les- znek tisztán levágva. Azáltal a pázsit könnyen kiszáradhat a felszínen és barna lesz. Cse- rélje ezért rendszeresen ki a pengéket azért, hogy egy tiszta és egyenes vágást érjen el.

Ellenőrizze rendszeresen le a robotfűnyíró alsó oldalát szennyeződésekre. Tisztítsa meg rendszeresen a robotfűnyírót. Erősebb szenyeződéseket azonnal eltávolótani.

Az üzembevétel utáni első hetekben és egy hagyományos fűnyíróval való előzetes nyírás után, gyorsan sor kerülhet a robotfűnyíró erős szennyeződésére. Ezért ebben az időben sűrűbben leellenőrizni a robotfűnyíró alulsó Anl_FREELEXO_CAM_SPK13.indb 373Anl_FREELEXO_CAM_SPK13.indb 373 01.12.2022 15:37:4501.12.2022 15:37:45H

A pázsitot csak kis lépésekben rövidíteni azért, hogy elkerülje az erős szennyeződést.

A készülék belsejében nem található további karbantartandó rész.

7.2.1 A pengék kicserélése

Csak originális pengéket használni, mert külön- ben nincs garantálva a funkció és a biztonság. A robotfűnyíró egy késtárcsán (11) felszerelt három pengével (10) van felszerelve. Ezeknek a pengéknek (10) az élettartama legfeljebb 3 hónap (ha nem lettek velül akadályok eltalálva), Kérjük cserélje ki egyidőben mind a három pengét (10) azért, hogy kizárja a készüléke hatékonyságának és egyensúlyának a káros befolyásolását. A pengék (10) cseréjéhez járjon a következő képpen el (10-es kép) - Figyelem! - Viseljen kesztyűket:

1. Blokkolja le egy csavarbehajtóval a késtárcsa

(11) forgását. Dugja ehhez a csavarbehajtót a késtárcsán (11) és a védőfésűn arra előrelátott lyukakon keresztül.

2. Engedje ki a rögzítőcsavarokat.

3. Vegye le a pengéket (10) és cserélje azokat ki

újért. Mindég mind a három pengét (10) kész- letenként cserélni ki.

4. Azútán húzza ismét feszesre a rögzítőcsavart.

Biztosítsa, hogy szabadon tudjanak forogni az új pengék (10). Végezzen rendszeresen el egy általános kontrollt a robotfűnyírón és távolítsa el az összegyült ma- radványokat. Minden szezonstart előtt okvetlenül leellenőrizni a pengék (10) állapotát. Javítások esetén forduljon a vevőszolgáltatási helyünkhöz. Csak originális pótalkatrészeket használni

7.2.2 Szoftvér frissítés

Hogyha frissíteni szeretné a szoftvért, másolja az új szoftvért egy üres USB-eszközre (adott eset- ben formatálni előtte az USB-eszközt). Mielőtt elvégezné a következő lépéseket biztosítsa, hogy az akku teljesen fel van töltve.

1. Állítsa a bekapcsolt robotfűnyírót a nyírandó

részlegbe. A szoftvér-frissítésnél nem szabad a robotfűnyírónak a töltőállomásban (19) len- nie.

2. Csatlakoztasson az ábrázoltak szerint egy

USB-eszközt az USB-csatlakozón rá (11-es kép).

3.1 A robotfűnyíró most sorban mind a két adat-

tárat telepíti. Alternatívan mind a két adattárat egyesével is lehet frissíteni. Kapcsolja ehhez először a főkapcsolón keresztül ki (OFF) a robotfűnyírót.

3.2 Szisztém-frissítés (példa adattár-megne-

vezés: CMK_3100.1.2.3.4.bin): Nyomja meg a nyírá- si időbeállítás (60) „4H“ gombját és kapcsolja be egyidejűleg a főkapcsolón (7) keresztül (ON) a robotfűnyírót.

3.3 Kamera-frissítés (példa adattár-megnevezés:

Camera_1.2.3.4.bin): Nyomja meg a nyírási időbeállítás (60) „10H“ gombját és kapcsolja be egyidejűleg a főkapcsolón (7) keresztül (ON) a robotfűnyírót.

4. A frissítési-folyamat alatt pislognak az idő-

5. A folyamat lezárása után a robotfűnyíró egy

állandó sípszót ad magától. Ha sikeres volt a folyamat, akkor mind a 4 idő-LED (50) fo- lyamatosan világít. Ha nem lehetett lezárni a folyamatot, akkor kialszik mind a 4 idő-LED (50) és meg kell ismételni a szoftvér frissítést.

6. Húzza le az USB-eszközt és ínítsa a

főkapcsolón (7) keresztül újból a robotfűnyírót.

7.2.3 A vezetőkábel javítása

Válassza először le az áramellátásról a töltőállomást (19). Ha a vezetőkábel (24) át- vágására kerülne sor valamelyik helyen, akkor használja a javításra a mellékelt kábelösszekötőt (25). Vezesse ehhez be az átvágott vezetőkábel (24) mindkét végét a kábelösszekötőbe (25) és nyomja őket egy fogó segítségével össze. Csatla- koztasa össze a hálózati csatlakozót a dugaszóló aljzattal. Ellenőrizze azután a töltőállomásoni (19) LED-kijelző (19a) által le a működést.

7.3 A pótalkatrész megrendelése:

A pótalkatrészek megrendelésénél a következő adatokat kellene megadni:

A készülék cikk-számát

A készülék ident-számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és információk a www.Einhell-Ser- vice.com alatt találhatóak. Pótpengék cikk- száma: 34.140.20 Anl_FREELEXO_CAM_SPK13.indb 374Anl_FREELEXO_CAM_SPK13.indb 374 01.12.2022 15:37:4601.12.2022 15:37:46H

A télen keresztüli tárolás előtt teljesen feltölteni az akkut (A) és kapcsolja a főkapcsolón (7) keresztül ki (OFF) a robotfűnyírót. Vegye ki az akkut (A) a készülékből. Válassza le a tápegységet (20) az áramellátásról és a töltőállomásról (19). A vezetőkábel (24) az télen keresztül kint marad- hat a szabadban. De biztosítsa, hogy védve legye- nek a csatlakozások korrózió elől. Válassza le a vezetőkábel (24) csatlakozásait a töltőállomásról (19). A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 °C és 30 °C között van. Az elektromos készüléket az eredeti csomagolásban őrizni meg.

Kapcsolja ki a főkapcsolón (7) keresztül a készüléket (OFF) (8-as kép).

Ha léteznek, akkor szerelje fel a szállítási védőberendezéseket.

Védje a készüléket károk és erős rezgések elől, amelyek különösen a gépjárművekben történő szállításnál lépnek fel.

Biztosítsa a készüléket elcsúszás és eldőlés ellen.

A robotfűnyírót a hordozó fogantyúnál (6) fog- va a késtárcsával (11) testtől ell irányítva vinni.

10. Megsemmisítés és

újrahasznosítás A szállítási károk megakadályozására a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgás- hoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. A defektes készülékek nem tar- toznak a háztartási hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismerne ilyen gyűjtőhelyet, akkor érdeklődjön utánna a községi közigazgatásnál. Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartá- si hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jog- ba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolat- ban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladék- törvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektro- mos alkotórészek nélküli tartozékait és segítőesz- közeit Kérjük vegye figyelembe a megsemmisítésnél, hogy ki legyenek véve a készülékből az akkuk és a világító szerek (mint például villanykörte). A termékek dokumentációjának és a kisérő- papírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_FREELEXO_CAM_SPK13.indb 375Anl_FREELEXO_CAM_SPK13.indb 375 01.12.2022 15:37:4601.12.2022 15:37:46H

11. A töltőállomás kijelzése és hibaelhárítás

LED - kijelzés (19a) Leírás Megoldás Ki - Nincs áramellátás - Ellenőrizze le az áramellátást. Zölden világít - Nyirásra kész - Akku teljesen feltöltve - Csatlakoztatva a vezetőkábel (24) Zölden pislog - Átvágva a vezetőkábel (24) - Ellenőrizze le törésre a vezetőkábelt (24) Pirosan világít - Töltődik az akku - Megvárni amig teljesen fel nincs töltve az akku.

12. A robotfűnyíró kijelzése és hibaelhárítás

Esőérzékelő-LED (53) Leírás / lehetséges okok Megoldás Sárgán pislog - Kioldott az esőérzékelő (5). - Várja meg amig megszáradt a robotfűnyíró. - Az 5.2-es fejezetben után lehet olvasni az érzékelő részletes leírását. GNSS-LED (54) Leírás / lehetséges okok Megoldás Zölden pislog - A robotfűnyíró keres egy GNSS-csatlakozást és ka- librálja a töltőállomás (19) pozícióját. - Nem pontos a GNSS-jel - Megvárni amig le nincs zárva a kalibrálás. - Ha állandóan pislog a GNSS-LED (54), akkor túl gyenge a vett jel (elhárítás épü- letek / fa) és hozzá kellene igazítani a töltőállomás (19) pozícióját. Zölden világít - A GNSS segítségével kalibrálta a robotfűnyíró a töltőállomás (19) pozícióját. - pontos a GNSS-jel - Készenlétben a robotfűnyíró. Sárgán pislog - GNSS jel hiányzik - Ügyeljen arra, hogy a szabadban legyen a robotfűnyíró és hogy ne legyen elhárítva a GNSS jel. Sárgán világít - Túl nagy távolságra van a robotfűnyíró a töltőállomástól (19). - Vigye a robotfűnyírót egy olyan nyírandó felületre, amely a töltőállomás (19) kö- zelében van. Ahhoz, hogy újból indítsa a robotfűnyírót, kapcsolja ki (OFF) és ismét be (ON) a főkapcsolót (7). Pirosan világít - Hardver-hiba a GNSS-mód- ban - Forduljon a vevőszolgáltatáshoz. Anl_FREELEXO_CAM_SPK13.indb 376Anl_FREELEXO_CAM_SPK13.indb 376 01.12.2022 15:37:4701.12.2022 15:37:47H

Akku-LED (55) Leírás / lehetséges okok Megoldás Zölden világít - Akku teljesen feltöltve - Készenlétben a robotfűnyíró Pirosan világít - Alacsony az akku töltsésálla- pota - Visszahajt a robotfűnyíró a töltőállomáshoz (19), hogy feltöltse az akkut. Zölden pislog - Töltődik az akku - A töltőállomásban (19) van a robotfűnyíró és töltődik. Pirosan pislog Elemhiba: - Egy elemhiba lépett fel a robotfűnyírónál - Nem lehet tölteni az akkut - Elérte az akku az élettar- tamának a végét - Biztosítsa, hogy rendesen be lett szerelve az akku. - Ellenőrizze le, hogy be van e kapc- solva (ON) a főkapcsoló (7), mig a töltőállomásban (19) van a robotfűnyíró. - Ellenőrizze le a töltőállomás (19) pozíci- óját. Ha szükséges akkor cserélje ki az akkut. Sárgán világít Túlmelegedési hiba: - Túl magas / túl alacsony az akku hőmérséklete ill. a vezérlő túlmelegedése - 65°C feletti elemehőmérsékletnél visszatér a robotfűnyíró a töltőállomáshoz (19). - Egy 45°C feletti vagy 0°C alatti elemhőmérsékletnél le lesz állítva a töltési foly- amat és a robotfűnyíró vár a töltőállomásnál (19). - Nyáron a mukaidőt a korai reggeli órakra tenni és kerülje el a robotfűnyírónak az üzemét a forró órák ideje alatt. - Az akkunak ill. a vezérlőnek az engedé- lyezett hőmérsékleti tartományba való lehülése után automatikusan visszatér a robotfűnyíró a programírozott üzembe. Anl_FREELEXO_CAM_SPK13.indb 377Anl_FREELEXO_CAM_SPK13.indb 377 01.12.2022 15:37:4701.12.2022 15:37:47H

Vezetőkábel-LED (56) Leírás / lehetséges okok Megoldás Zölden világít A robotfűnyíró a töltőállomásban (19) van vagy a keresőhurok közelében és kicsi a referencia-minőségi ér- tékhez való eltérés. - Készenlétben a robotfűnyíró. Sárgán pislog A robotfűnyíró a töltőállomásban (19) van vagy a keresőhurkon belül és rosz- abbodott a referencia-minőségi értékhez való eltérés. Készenlétben a robotfűnyíró. Ellenőrizze adott esetben le a nyírandó felület határait, mivel azok még tovább roszabbodhatnak. Ezáltal azután nem tud továbbá dolgozni a robotfűnyíró Pirosan pislog A robotfűnyíró a töltőállomásban (19) van vagy a keresőhurokon be- lül és túl nagy az eltérés a referencia-minőségi értékhez. A töltőállomásban (19) marad a robotfűnyíró. Ellenőrizze le a nyírandó részleg határait. Azután törölni a referencia értéket és elvé- gezni a határ-minőségi érték újboli iniciali- zálását. Pirosan világít Kamera-hiba: Nem kap jelet a robotfűnyíró a kameraegységtől. Ahhoz hogy újból indítsa a robotfűnyírót, kapcsolja ki (OFF) és ismét be (ON) a főkapcsolót (7). Ki - Megsérült a vezetőkábal (24). - Meg lett szakítva a töltőállomás (19) áramellátá- sa. - A robotfűnyíró a keresőhurkon kívül van. Ellenőrizze le, hogy a töltőállomásoni (19) LED-kijelző (19a) zölden világít e. - Biztosítsa, hogy a vezetőkábel (24) he- lyesen és közepesen lett e lefektetve a töltőállomás (19) alatt. - Ellenőrizze le a töltőállomás (19) pozíci- óját. Anl_FREELEXO_CAM_SPK13.indb 378Anl_FREELEXO_CAM_SPK13.indb 378 01.12.2022 15:37:4701.12.2022 15:37:47H

Riasztó-LED (57) Leírás / lehetséges okok Megoldás Sárgán világít Megemeve a fűnyíró: - Folyamatosan 10 másodper- cig kioldva az emelési szen- zor. Blokkolva a fűnyíró: - Egy percen belül többször aktiválva az akadály szenzor - 10 másodpercig folyama- tosan aktiválva az akadály szenzor - Háromszor aktiválva az akadály szenzor a töltőállomáshoz (19) levő visszahajtás ideje alatt Túl közel az állomáshoz: - Túl közelre lett vissza- küldve a robotfűnyíró a töltőállomáshoz (19) Eldőlt: - Tartósan 10 másodpercig döntve lett a robotfűnyíró - Hosszabb ideig egy irányba lett döntve a robotfűnyíró Nyomja meg a STOP-gombot (3) ahhoz, hogy kinyissa a kezelőmező burkolatot (13). Indítsa újból a kezelőmezőn (2) keresztül a nyírási folyamatot: - Ha ez a hiba többször fellépne, akkor ellenőrizze le a nyírandó részleget 10 cm- től magasabb akadályokra és távolítsa azokat el vagy válassza őket le a nyírandó területről. Nyomja meg a STOP-gombot (3) ahhoz, hogy kinyissa a kezelőmező burkolatot (13). Indítsa újból a kezelőmezőn (2) keresztül a nyírási folyamatot: - Ellenőrizze le, hogy egy akadály által blokkolva van e a robotfűnyíró vagy, hogy beszorult e fák, bokrok stb. közé. Távolítsa el az akadályt vagy kerülje ezt a részleget. - Ha ez a hiba többször fellépne, akkor ellenőrizze le a nyírandó részleget. Ügyel- jen különössen szűk szögletekre, folyósó- kra, kerítésekre, sziklákra stb. - Ellenőrizze le, hogy túl magas e a fű és hogy blokkolva lesz e a robotfűnyíró. Eb- ben az esetben 60 mm alára nyírni a füvet. Nyomja meg a STOP-gombot (3) ahhoz, hogy kinyissa a kezel őmező burkolatot (13). Indítsa újból a kezelőmezőn (2) keresztül a nyírási folyamatot: - A robotfűnyírót legalább egy 2 m-es távolsággal kellene visszaküldeni a töltőállomáshoz (19). Nyomja meg a STOP-gombot (3) ahhoz, hogy kinyissa a kezelőmező burkolatot (13). Indítsa újból a kezelőmezőn (2) keresztül a nyírási folyamatot: - Vigye a robotfűnyírót egy sík felületre és indítsa újból. - Ha a robotfűnyíró egy meredek lejtő miatt eldőlt a nyírandó részlegben, akkor hatá- rolja el ezt a részleget azért, hogy elkerül- je az erős meredekségeket. Anl_FREELEXO_CAM_SPK13.indb 379Anl_FREELEXO_CAM_SPK13.indb 379 01.12.2022 15:37:4801.12.2022 15:37:48H

Riasztó-LED (57) Leírás / lehetséges okok Megoldás Sárgán világít Kerékhiba: - A hátsó kerekek (8) meg let- tek egy akadály által emelve - Az egyenetlen pázsit által szabadon tudnak forogni a hátsó kerekek (8) STOP-gomb hiba: Nyitva a kezelőmező burkolat (13) és meg lett nyomva a kezelőmező (2) egyik gombja, de nem lett kiváltva a STOP- gomb (3) Kívül: Nem ismeri fel a pázsitterü- letet vagy s pázsithatárt a robotfűnyíró és a nyírandó rész- legen kívül van. Nyomja meg a STOP-gombot (3) ahhoz, hogy kinyissa a kezelőmező burkolatot (13). Indítsa újból a kezelőmezőn (2) keresztül a nyírási folyamatot: - Vigye a robotfűnyírót egy sík felületre és indítsa újból Nyomja meg a STOP-gombot (3), ahhoz hogy kinyissa a kezelőmező burkolatot (13). Indítsa újból a kezelőmezőn (2) keresztül a nyírási folyamatot: - Ellenőrizze le, hogy szabdon lehessen nyitni és zárni a STOP-gombbal (3) a kezelőmező burkolatát (13). - Ellenőrizze le a STOP-gomb (3) működését. Nyomja meg a STOP-gombot (3) ahhoz, hogy kinyissa a kezelőmező burkolatot (13). Indítsa újból a kezelőmezőn (2) keresztül a nyírási folyamatot: - Biztosítsa, hogy a nyírandó részlegben legyen a robotfűnyíró. Pirosan világít Szenzorhiba: - Egy szenzorhiba miatt meg lett állítva a robotfűnyíró Motorhiba / motor túláram: - Motorban levő túláram vagy egy motorhiba miatt meg lett állítva a robotfűnyíró Üzemhiba: - Egy üzemhiba miatt meg lett állítva a robotfűnyíró Ahhoz, hogy újból indítsa a robotfűnyírót, kapcsolja ki (OFF) és ismét be (ON) a főkapcsolót (7). Ahhoz, hogy újból indítsa a robotfűnyírót, kapcsolja ki (OFF) és ismét be (ON) a főkapcsolót (7). - Ellenőrizze le a nyírandó részlegen belül a fű magasságát és zsükség esetén nyírja le egy hagyományos fűnyíróval 60 mm-nél alacsonyabbra a füvet. - Növelje meg a vágási magasságot. Kezdjen mindig egy magasabb vágási magasággal és csökkentse ezt kis lépé- sekben le a kívánt magasságig. - Ellenőrizze le a késtárcsáhat (11) és a kerekeket szennyeződésekre és tisztítsa meg alaposan ezeket a részeket. - Ellenőrizze le blokkolásra a hátsó kereke- ket és a késtárcsát (11). Ha nem tudja feloldani a blokkolásat, akkor forduljon az illetékes vevőszolgáltatáshoz. Ahhoz, hogy újból indítsa a robotfűnyírót, kapcsolja ki (OFF) és ismét be (ON) a főkapcsolót (7). Anl_FREELEXO_CAM_SPK13.indb 380Anl_FREELEXO_CAM_SPK13.indb 380 01.12.2022 15:37:4801.12.2022 15:37:48H

Riasztó-LED (57) Leírás / lehetséges okok Megoldás Pirosan pislog Mágnesszalag-hiba: Nem kap jelet a robotfűnyíró a mágnesszalag szenzortól. Ahhoz, hogy újból indítsa a robotfűnyírót, kapcsolja ki (OFF) és ismét be (ON) a főkapcsolót (7). Hibakeresés Hiba Lehetséges okok Elhárításuk A nyírandó rész- legen belül áll a robotfűnyíró. Nem lehet bekapcsolni a robotfűnyírót. - Túl alacsony az akkufeszült- ség - Hiba az áramkörben vagy az elektronikában - Vigye vissza feltöltésre a robotfűnyírót a töltőállomásba (19). - Kapcsolja be a főkapcsolót (7) (ON). - Forduljon a vevőszolgáltatáshoz. - Ellenőrizze le a töltőállomás (19) pozíci- óját és a töltőállomáshoz (19) levő ma- ximális távolságot - Kérjük használjon egy nagyobb kapaci- tású akkut. - Figyelem: Egy Multi-Ah-akku (mint pél- dául 4-6 Ah) használatánál, a magasabb kapacitást állítani be. A robotfűnyírónáli kíméletesebb töltés és kisülés által nem szükséges az élettartamának a meghoss- zabításához az alacsonyabb kapacitás használata. Nem tud a töltőállomásba hajtani a robotfűnyíró. - Nincs helyesen telepítve a töltőállomás (19). - Biztosítsa, hogy a töltőállomásoni (19) LED-kijelző (19a) zölden világít. - Biztosítsa, hogy rá van csatlakoztatva a vezetőkábel (24) a töltőállomásra (19) és hogy az elülső vezetőkábel (24) közepes- sen van a töltőállomás (19) alatt lefektet- ve. - Biztosítsa, hogy helyesen van pozicionál- va a töltőállomás (19). Nagyon hangos a robotfűnyíró. - Megrongálódva a pengék (10) - Sok idegen anyag tapad a pengéken (10) - Túl közel lett egy akadályhoz indítva a robotfűnyíró - Megrongálódva vagy a pengehejtómű vagy a meg- hajtó motor - Robotfűnyíró egyébb része sérült - Cserélje ki a pengéket (10). A 3 pengét (10) egyidejűleg kell kicserélni. - A robotfűnyíro üzemi hatékonysága a pen- gék (10) élességétől függ. Tartsa ezért jó állapotban a pengéket (10). - Amikor tisztítja a pengéket (10) akkor biz- tonságosan lekapcsolni a robotfűnyírót és biztonsági kesztyűket viselni, azért, hogy elkerülje a vágási sérüléseket. - Hagyja a motort a vevőszolgálat által megjavíttatni vagy kicseréltetni. A töltőállomásban marad a robotfűnyíró. Min- dig vissza tér a töltőállomásba a robotfűnyíró. - Rossz munkaidő beállítások - Túl alacsony az akku töltési állapota és 30% alá esik. - Kioldott az esőérzékelő. - Túlhevült a robotfűnyíró. - Elkezd szürkülni, ami által a kamera egység már nem tud helyesen dolgozni. - Ellenőrizze le a munkaidő beállításokat. - A robotfűnyíró a beállított időközben kezdi és végzi a munkáját. Ezzen az időközön kívül a töltőállomásban (19) marad a robotfűnyíró. Anl_FREELEXO_CAM_SPK13.indb 381Anl_FREELEXO_CAM_SPK13.indb 381 01.12.2022 15:37:4801.12.2022 15:37:48H

Hibakeresés Hiba Lehetséges okok Elhárításuk Nem tudja megta- lálni a robotfűnyíró a töltőállomást (19) - Egy olyan pozícióban van a töltőállomás (19), ahol csak egy gyenge GNSS-jelet kap - A vezetőkábel kanyarulat közvetlen közelében levő akadályok megakadályozzák a kanyarulathoz levő odahaj- tást. - Igazítsa hozzá a töltőállomás (19) pozíci- óját és törölje le a használati útmutatóban leírottak szerint a feltérképezést. - Igazítsa hozzá a vezetőkábel kanyarulatok formáját / nagyobbítsa meg a vezetőkábel kanyarulatokat. FIGYELEM! Egy átvágott vezető kábel és a következménykénti károk nem esnek garanacia alá! Hibakeresés mágnesszalag (27) Hiba Lehetséges okok Elhárításuk Nem ismeri fel a robotfűnyíró a mág- nesszalagot (27) és áthajt rajta. - Túl mélyen van a földben lefektetve a mágnesszalag (27). - Nem működik helyesen a mágnesszalag (27), mert túl magas a kinti hőmérséklet. - A mágnesszalagot (27) a talajra fektetni vagy kb. 5 cm-re a földbe. - Várja meg amig lehült a hőmérsékelt. Ke- rülje el a robotfűnyíró üzemeltetését a nap forró órái alatt. A határoló részleg közelében megáll ill. kontroll nélkül hajt a robotfűnyíró. - Túl közel van lefektetve a vezetőkábelhez (24) a mág- nesszalag (27). Túl kicsi a távolság két mágnesszalag- gal (27) határolt egymástól független határoló részleg között. - A nyírandó részlegen belüli elektromos kábelek által za- varokra kerül sor. - Tartson be legalább egy 80 cm-es tá- volságot a vezetőkábel (24) és a mág- nesszalag (27), vagy két határoló részleg között. - Kerüljön el olyan elektromos kábeleket amelyek a nyírandó részlegben vannak vezetve. A töltőállomást (19) a nyírandó részleg szélére helyezni el. Tartson tá- volságot olyan idegen nyírandó felületek- hez (mint például szomszédok), amelyek egy határoló dróttal vannak üzemeltetve. Behatol a robotfűnyíró a hatá- roló részlegbe - A mágnesszalagon (27) túlcsúszik a robotfűnyíró. - Kerülje el a mágnesszalagoknak (27) a merdekségekre történő lefektetését. - Ügyeljen a megadott telepítési feltételek- re. Anl_FREELEXO_CAM_SPK13.indb 382Anl_FREELEXO_CAM_SPK13.indb 382 01.12.2022 15:37:4901.12.2022 15:37:49H

13. Adatvédelmi utalások FREELEXO-CAM

Az Einhell-Germany AG örül, hogy a FREELEXO CAM robotfűnyírót használja. A személyre vonatkozó adatok védelme az egy fontos ügy számunkra. A következőekben leírjuk, hogy melyik adatokat dol- gozzuk általánosan fel a készülék használatánál.

A töltőállomás állohelye A robotfűnyíró a GNSS-pozíció meghatározás által elmenti lokálisan a készüléken a töltőállomás állóhelyét. Erre szükség van azért, hogy a nyírási munka elvégzése után vissza legyen navigálva a készülék a töltőállomáshoz ill. a vezetőkábelhez. Szervíz esetében, ezt az információt a Logfi le-n keresztül ki lehet fi zikailag olvasni a készüléken.

Napfelkeltének/naplementének az időpontja A robotfűnyíró lokálisan elmenti a készüléken a GNSS-pozíció meghatározás által megállapított napfelkelte/naplemente időpontját. Erre azért van szükség, hogy a készüléket csak abban az időtartamban lehessen indítani, ahol elegendő világosságú képeket tud generálni a kameraegység. Szervíz esetében, ezt az információt a Logfi le-n keresztül ki lehet fi zikailag olvasni a készüléken.

A kameraegység képeit A robotfűnyíró lokálisan elmenti a készüléken a képeket, amelyeket a kameraegységen keresz- tül lettek generálva. Erre a szisztéma oldaláról van szükség, ahhoz hogy állandóad javuljon a robotfűnyíró algoritmusa. A fűnyírón azok a képek vannak, amelyek a nyírási munka utolsó 15 percében lettek generálva. Ez az adatsor folyamatosan át lesz írva. Ha a töltőállomáasban van a robotfűnyíró ill. ha a töltőállomást keresi a robotfűnyíró, akkor nem lesznek képek generálva. Szervíz esetében lokál ki lehet olvasni ezeket a képeket, azért hogy meg lehesen érteni a hibákat. Ezek a képek azután törölve lesznek. Ön saját maga, úgy le tudja törölni a készülékről az állóhelyi specifi kus információkat mint ahogyan a generált képeket is. Kapcsolja először a főkapcsolón keresztül ki a robotfűnyírót. A beretszelőgomb (GNSS-információk törlése) illetve az „OK“ gomb (kamera-képek törlése) nyomása és a robotfűnyírónak a főkapcsoló általi egyidejű bekapcsolása által törölve lesznek a megfelelő elmentett információk. A kés- züléken elhangzik egy akusztikus jel, amely igazolja a törlést. Az adatvédelmi irányvonalainkkal kapcsolatos részleges dokumentációt a honlapunkon talál az adatvé- delem alatt. Anl_FREELEXO_CAM_SPK13.indb 383Anl_FREELEXO_CAM_SPK13.indb 383 01.12.2022 15:37:4901.12.2022 15:37:49H

14. A töltőkészülék kijelzése

Kijelzési státusz Jelentés és teendők Piros LED Zöld LED Ki Pislog Üzemkészenlét Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben Be Ki Töltés A töltőkészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési idők direkt a töltőkészüléken találhatóak. Utasítás! A fennálló akkutöltéstöl függöen valamennyire eltérhetnek a valódi töltési idők a megadott töltési időktöl. Ki Be Az akku fel van töltve és használatra kész. (READY TO GO) Azután a teljes feltöltésig kímélő töltésre kapcsol át. Hagyja ehhez az akkut körülbelül 15 percel tovább a töltőkészüléken. Teendő: Távolítsa el az akkut a töltőkészülékből. Válassza le a töltőkészüléket a hálózatról. Pislog Ki Alkalmazkodó töltés A töltőkészülék a kíméletes töltési módban van. Ennél az akku biztonsági okokból lassabban lesz töltve és több időre van szükség. Ennek a következőek lehetnek az okai: - Az akku nagyon hosszú ideig nem lett töltve. - Az akkuhőmérséklet nincs az ideális téren belül. Teendő: Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellenére tovább lehet tölteni. Pislog Pislog Hiba Nem lehetséges tovább a töltési folyamat. Defektes az akku. Teendő: Egy defektes akkut nem szabad többet tölteni. Távolítsa el az akkut a töltőkészülékből. Be Be Hőmérsékletzavar Túl forró az akku (például direkti napsugárzás) vagy túl hideg (0° C alatt) Teendő: Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20° C). Anl_FREELEXO_CAM_SPK13.indb 384Anl_FREELEXO_CAM_SPK13.indb 384 01.12.2022 15:37:4901.12.2022 15:37:49H

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Akku Fogyóeszköz/ fogyórészek* Pengék Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_FREELEXO_CAM_SPK13.indb 385Anl_FREELEXO_CAM_SPK13.indb 385 01.12.2022 15:37:5001.12.2022 15:37:50H

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo- non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet őség miatt ki vannak zárva a garnci- ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza- kap egy megjavított vagy egy új készüléket. Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan- cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_FREELEXO_CAM_SPK13.indb 386Anl_FREELEXO_CAM_SPK13.indb 386 01.12.2022 15:37:5001.12.2022 15:37:50RO
