BEDIENUNGSANLEITUNG GECH 3665 Li EINHELL

FREELEXO CAM Art.-Nr.: 34.139.90 I.-Nr.: 21022

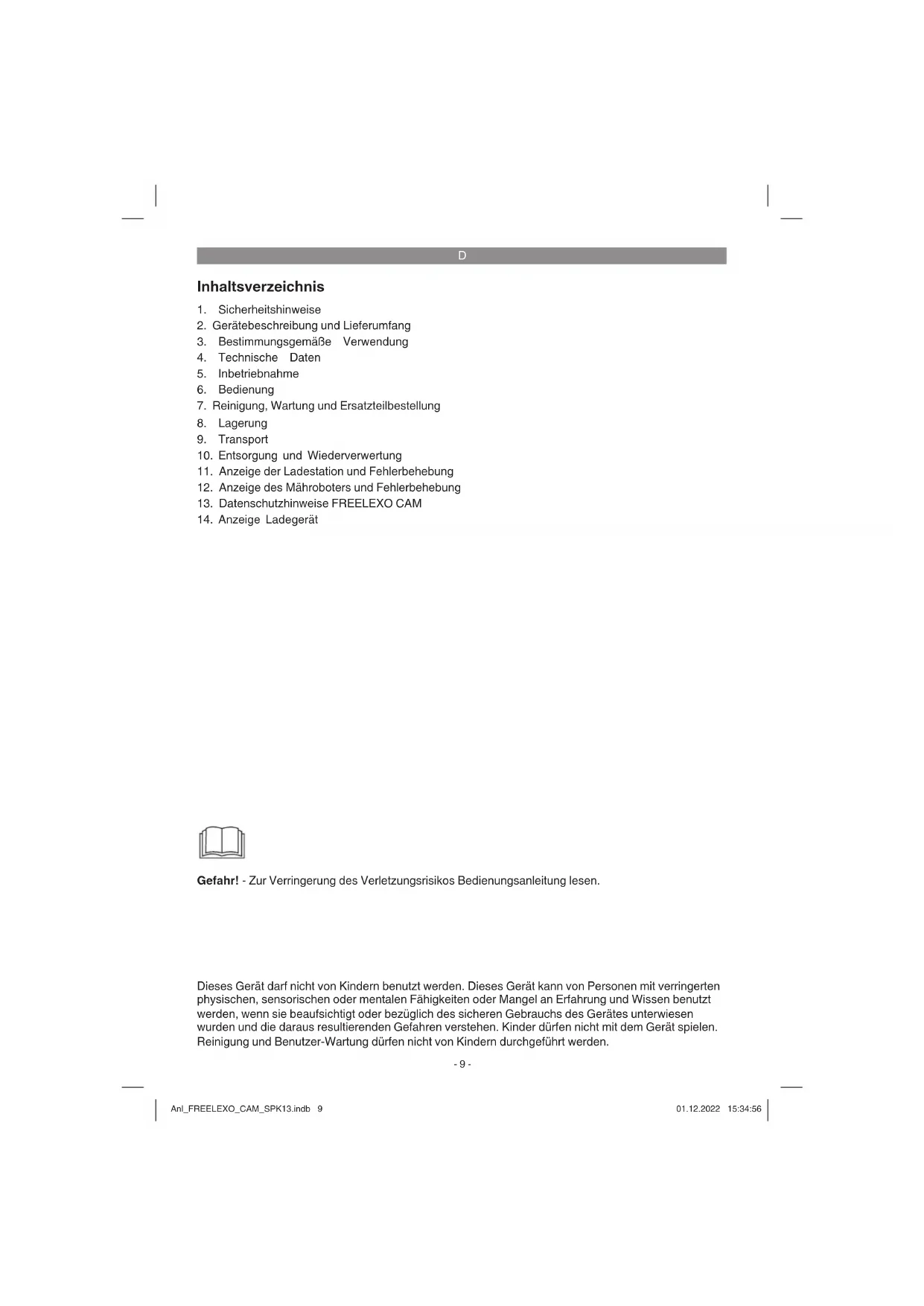

Inhaltsverzeichnis Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen. Dieses Gerät darf nicht von Kindern benutzt werden. Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern durchgeführt werden.

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

7. Reinigung, Wartung und Ersatzteilbestellung

10. Entsorgung und Wiederverwertung

11. Anzeige der Ladestation und Fehlerbehebung

12. Anzeige des Mähroboters und Fehlerbehebung

13. Datenschutzhinweise FREELEXO CAM

14. Anzeige Ladegerät

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Warnung! Lesen Sie alle Sicherheitshinweise, Anwei- sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elekt- rischen Schlag, Brand und/oder schwere Verlet- zungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Erklärung der verwendeten Symbole (siehe Bild 13) A. WARNUNG - Vor Betrieb der Maschine die Bedienungsanleitung durchlesen! B. WARNUNG - Beim Betrieb der Maschine ent- sprechenden Sicherheitsabstand einhalten! C. WARNUNG - Vor der Durchführung von Arbeiten an der Maschine oder vor dem An- heben der Maschine Sperrvorrichtung betä- tigen! ACHTUNG - Rotierende Messer nicht berühren! D. WARNUNG - Nicht auf der Maschine mitfah- ren! ACHTUNG - Rotierende Messer nicht berühren! E. Schutzklasse II (Doppelisolierung). F. Lagerung der Akkus nur in trockenen Räu- men mit einer Umgebungstemperatur von +10°C - +40°C. Akkus nur in geladenem Zu- stand lagern (mind. 40% geladen). G. Schutzklasse III H. Träge Sicherung 2 A

I. Nur für den Gebrauch in trockenen Räumen.

J. WARNUNG: Zum Laden der Batterie nur das abnehmbare Netzteil NT24/1 / PS24/1 benut- zen, das mit diesem Gerät geliefert wurde. Achtung! Ziehen Sie während eines Gewitters den Netz- stecker und trennen Sie das Leitkabel von der Ladestation.

2. Gerätebeschreibung und

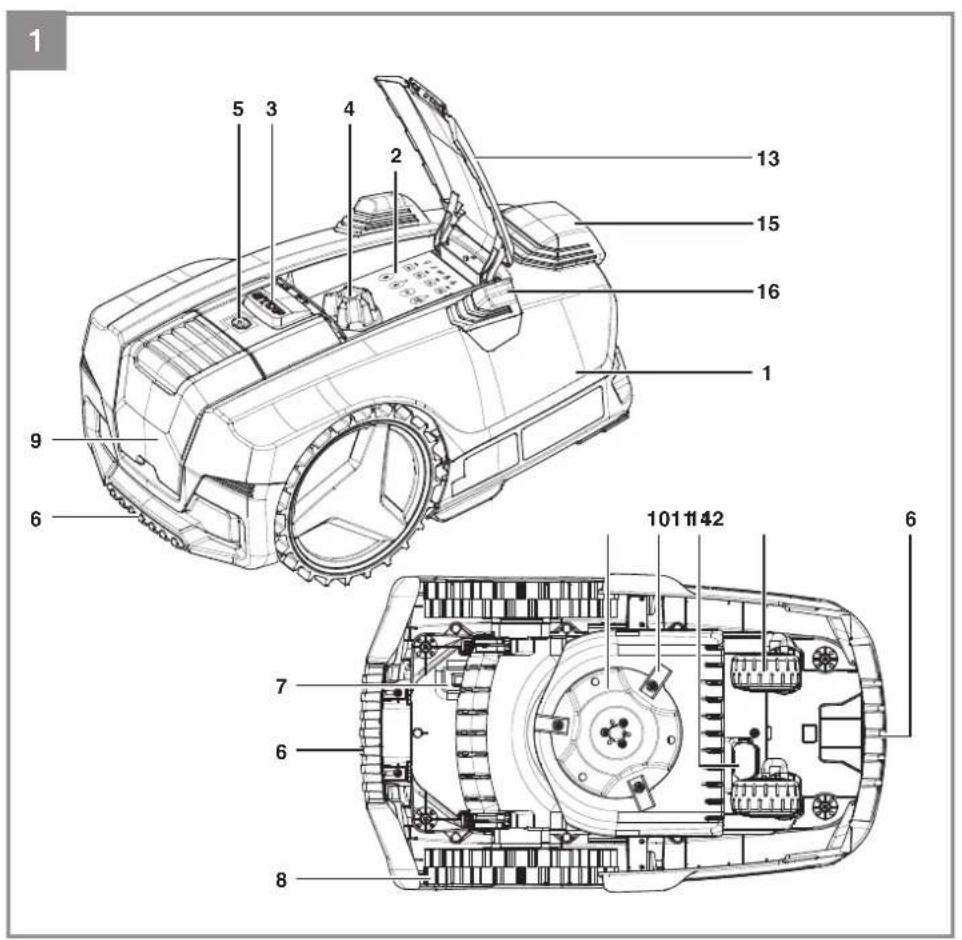

2.1 Gerätebeschreibung (Bild 1/2)

3. STOP-Taste/Entriegelungstaste der Bedien-

4. Schnitthöhenverstellung

13. Bedienfeldabdeckung

19a. Ladestation LED-Anzeige 19b. Ladestation Ladestift

20. Netzteil(-kabel)

21. Befestigungsschraube

22. Sechskantschlüssel

23. Befestigungshaken

28. Lineal (zum Heraustrennen)

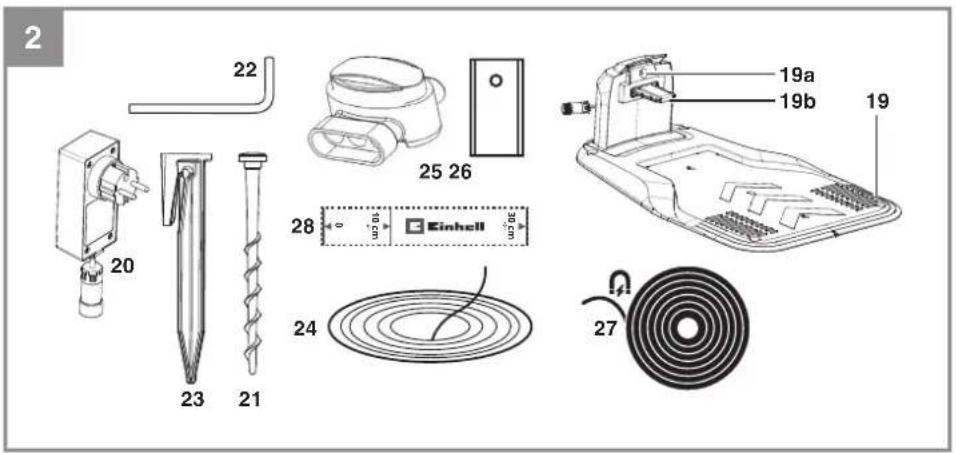

2.2 Lieferumfang und Auspacken

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufsstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung. Anl_FREELEXO_CAM_SPK13.indb 10Anl_FREELEXO_CAM_SPK13.indb 10 01.12.2022 15:34:5701.12.2022 15:34:57D

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr! Lieferumfang, Montagematerial und Zubehör (teilweise nicht im Lieferumfang enthalten): Den Lieferumfang entnehmen Sie bitte dem bei- gelegten Informationsblatt zum Lieferumfang.

Befestigungsschrauben (4 Stück)

Lineal (zum Heraustrennen)

Originalbetriebsanleitung

Sicherheitshinweise Benötigte Hilfsmittel (nicht im Lieferumfang enthalten)

3. Bestimmungsgemäße

Verwendung Der Mähroboter ist für die private Benutzung im Haus- und Hobbygarten geeignet und aus- schließlich für das Mähen von Rasenfl ächen bestimmt. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Die Geräuschwerte wurden entsprechend den Normen EN ISO 3744:1995 und ISO 11094: 1991 ermittelt. Warnung! Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beein- Anl_FREELEXO_CAM_SPK13.indb 11Anl_FREELEXO_CAM_SPK13.indb 11 01.12.2022 15:34:5701.12.2022 15:34:57D

trächtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultie- ren, bevor das Gerät bedient wird.

Lesen Sie die gesamte Betriebsanleitung, be- vor Sie mit der Installation des Mähroboters beginnen. Die Qualität der Installation wirkt sich direkt auf das resultierende Mähergeb- nis aus.

5.1 Funktionsprinzip

Folgen Sie sorgfältig der Bedienungsanleitung um einen korrekten und sicheren Betrieb des Mähroboters zu gewährleisten. Der Mähroboter wählt seine Richtung zufällig. Der Garten wird dabei komplett gemäht, indem der Mähroboter alle Bereiche erreicht, welche nicht von Abgrenzungen und Hindernissen ausge- schlossen sind. Wenn der Mähroboter feststellt, dass er an einer Rasengrenze angelangt ist oder ein Hindernis erkennt, ändert der Mähroboter seine Richtung und mäht zufällig in eine andere Richtung weiter. Über die Sensorik erkennt der Mähroboter Hindernisse sowie die Fläche des Rasens, wodurch sich der Mähroboter frei im Ar- beitsbereich bewegen kann. Der Mähroboter besitzt eine Kameraeinheit, welche Bilder des vor ihm liegenden Bereichs ge- neriert und diese verarbeitet. Dabei wird der vor ihm liegende Bereich untersucht und geprüft, ob es sich hierbei um Mähfl äche oder Rasengrenze bzw. um ein Hindernis handelt. Solange der vor ihm liegende Bereich als Mähfl äche bewertet wird, bewegt sich der Mähroboter mit eingeschal- tetem Mähwerk geradeaus. Wird der Bereich als Rasengrenze bzw. Hindernis bewertet, stoppt der Mähroboter, prüft erneut den Mähbereich und beginnt in einer zufälligen Richtung wieder zu Mähen. Der Mähbereich muss sorgfältig überprüft und angepasst werden, damit der Mähroboter genügend Raum hat zu erkennen, wo der Mäh- bereich endet. Die Rasengrenzen müssen klar defi niert sein, damit der Mähroboter in seiner Re- aktionszeit diese eindeutig erkennen kann. Das verlegte Leitkabel (24) dient zum punktge- nauen Andocken in die Ladestation (19) und stellt während des Mähbetriebs keine Grenze dar. Der Mähroboter muss sich daher auf einer Ra- senfl äche mit klaren optischen oder physischen Grenzen befi nden. Damit der Mähroboter das Leitkabel (24) und anschließend die Ladestation (19) fi ndet, muss sich der Mähroboter zu Erstin- betriebnahme des Mähvorgangs in der Ladestati- on (19) befi nden. Über ein globales Navigations- satellitensystem (GNSS) bestimmt er die Position der Ladestation (19). Wird die Position der Ladestation (19) verändert, muss der Mähroboter zwingend erneut in der Ladestation (19) zur Ka- librierung positioniert werden. Stellen Sie sicher, dass keine Abschirmung oder Überdachung die Positionsbestimmung verhindert. Vermeiden Sie, dass die Ladestation (19) neben hohen Gebäu- den positioniert wird. Unter Umständen ist hier eine Kalibrierung auf Grund eines mangelnden Signals nicht möglich. Bei niedrigem Ladezustand des Akkus kehrt der Mähroboter zur Ladestation (19) zurück. Mit Hilfe des GNSS-Modul bestimmt der Mähroboter seine Entfernung zur Ladestation (19) und sucht diese. Triff t der Mähroboter auf seinem Weg zur Suchschleife auf eine Gartengrenze oder Hinder- nisse, so speichert der Mähroboter seine Position ab und eine Kartierung des Mähbereichs erfolgt. Dadurch fi ndet der Mähroboter bei fortlaufender Nutzung schneller zur Ladestation (19) zurück. Am Leitkabel (24) angekommen fährt der Mähro- boter über seine Drahterkennungssensoren bis hin zur Ladestation (19). Je nach Gartengröße und Komplexität kann dieser Vorgang einige Mi- nuten dauern. Ebenfalls wird über das globale Navigationssatel- litensystem (GNSS) die standortspezifi sche Infor- mation zu Sonnenaufgang/-untergang abgefragt. Ausreichend Tageslicht ist für die störungsfreie Funktion des Mähroboters zwingend erforderlich. Prüfen Sie die Linse der Kameraeinheit (15) re- gelmäßig auf Verunreinigungen.

Der Mähroboter ist mit mehreren Sicherheitssen- soren ausgestattet. Über die Sensoren kann sich der Mähroboter in seinem Mähbereich bewegen.

Hebesensor: Falls der Mähroboter von hinten um mehr als 30° vom Boden angehoben wird, oder ein Vorderrad (12) den Bodenkontakt verliert, werden der Mähroboter und die Rotation der Anl_FREELEXO_CAM_SPK13.indb 12Anl_FREELEXO_CAM_SPK13.indb 12 01.12.2022 15:34:5801.12.2022 15:34:58D

Neigungssensor: Falls der Mähroboter sich stark in eine Rich- tung neigt, werden der Mähroboter und die Rotation der Klingen (10) sofort gestoppt.

Hindernissensor: Der Mähroboter erkennt Hindernisse auf sei- nem Weg. Wenn der Mähroboter mit einem Hindernis kollidiert, werden der Mähroboter und die Rotation der Klingen (10) sofort gestoppt und er fährt rückwärts weg vom Hindernis.

Kameraeinheit: Der Mähroboter verfügt über eine Kameraein- heit (15), welche den vor ihm liegenden Mäh- bereich (circa 1m²) analysiert. Die Kamera ist dabei auf den Untergrund gerichtet, womit im Bildbereich befindende Objekte mit einer maximalen Höhe von 50 cm abgebildet wer- den. Das zu verarbeitende Bildmaterial wird nur lokal und temporär auf dem Mähroboter gespeichert und laufend überschrieben. Der Mähroboter kann Hindernisse und den Ar- beitsbereich erkennen, in denen sich kein Ra- sen mehr befinden. Wenn der Mähroboter auf ein Hindernis trifft oder keinen Rasen mehr detektiert, stoppt er und beginnt in einer zu- fälligen Richtung wieder zu mähen. Aufgrund der Kameraeinheit, ist es nicht möglich, dass der Mähroboter in der Dämmerung bzw. in der Nacht arbeitet. Das gewählte Arbeitsfens- ter sollte dabei zu einer Tageszeit liegen in der Tageslicht herrscht, damit der Mähroboter zuverlässig arbeiten kann. Dadurch werden auch dämmerungsaktive Kleintiere wie z.B. Igel geschützt.

Abstandssensoren: Der Mähroboter ist mit Abstandssensoren (16) ausgestattet, mit denen er Hindernisse auf seinen Weg detektieren kann. Trifft der Mähroboter auf ein Hindernis, stoppt er und beginnt in eine zufällige Richtung wieder zu mähen.

Magnetbandsensor Der Mähroboter ist mit einem Magnetband- sensor ausgestattet und erkennt ein auf dem Boden liegendes Magnetband (27). Trifft der Mähroboter auf ein Magnetband, stoppt er und beginnt in eine zufällige Richtung wieder zu mähen. Das Magnetband dient als virtuelle Grenze, wodurch sich Gartenbereiche ein- richten lassen in denen der Mähroboter nicht mähen soll.

Regensensor: Der Mähroboter ist mit einem Regensensor (5) ausgestattet, um zu verhindern, dass der Mähroboter im Regen arbeitet. Der Mährobo- ter kehrt zur Ladestation (19) zurück, wenn Regen erkannt wird, und wird dort komplett aufgeladen. Nachdem der Regensensor (5) wieder getrocknet ist, nimmt er die Arbeit wie- der auf, sofern er sich noch in einem aktiven Zeitfenster befindet. Hat der Regensensor (5) ausgelöst, so leuchtet die Regensensor-LED (53). Schließen Sie die beiden Metallsenso- ren nicht mit Metall oder einem anderen leit- fähigen Material kurz. Dies beeinträchtigt die korrekte Funktion des Mähroboters.

GNSS-Modul Der Mähroboter bestimmt seine Position und die Position der Ladestation (19) über ein glo- bales Navigationssatellitensystem (GNSS). Dies hilft, dass der Mähroboter wieder zurück in die Ladestation (19) findet. Über das GNSS-Modul kann der Mähroboter die lokalen Zeiten für Sonnenaufgang und Untergang bestimmen, wodurch der Mähro- boter nicht während der Dämmerung und in der Nacht mähen kann. Dadurch kann der Mähroboter mit seiner Kameraeinheit (15) zuverlässig arbeiten. Mit dem GNSS-Modul bestimmt der Mähro- boter jederzeit seinen Abstand zur Ladesta- tion (19). Der Mähroboter darf sich maximal 1000 m von der Ladestation (19) entfernen, ansonsten leuchtet die GNSS-LED (54) gelb und der Mähroboter kann im Hauptflächen- Modus nicht betrieben werden. Für den Be- trieb im Nebenflächen-Modus ist die Entfer- nung zu Ladestation (19) nicht relevant.

Bei einer Rasenhöhe über 60 mm muss der Ra- sen gekürzt werden, um den Mähroboter nicht übermäßig zu belasten und die Betriebseffi zienz zu beeinträchtigen. Verwenden Sie dazu einen konventionellen Rasenmäher oder einen Trimmer. Entfernen Sie alle losen Gegenstände vom Ra- sen, welche durch den Mähroboter beschädigt werden können oder den Mähroboter beschädi- gen können. Überprüfen Sie den Mähbereich und dessen Ra- sengrenze sowie Bereiche welche nicht gemäht werden sollen. In den folgenden Kapiteln dieser Betriebsanleitung fi nden Sie Informationen darü- ber, wie Sie eindeutige Rasengrenzen defi nieren können und bestimmte Bereiche schützen kön- nen. Einige Hindernisse können vom Mähroboter frühzeitig erkannt werden und müssen nicht auf- wendig geschützt werden. Anl_FREELEXO_CAM_SPK13.indb 13Anl_FREELEXO_CAM_SPK13.indb 13 01.12.2022 15:34:5901.12.2022 15:34:59D

Halten Sie folgende Werkzeuge bereit: Hammer, Zange, Abisolierzange und Wasserwaage (opti- onal).

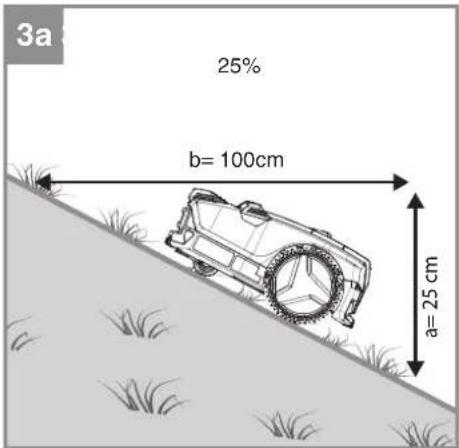

5.3.1 Berechnung der Steigung des Rasens

Der Mähroboter kann Steigungen von bis zu 25% überwinden. Vermeiden Sie deshalb stei- lere Steigungen. Die Steigung lässt sich mit der überwundenen Höhe über die Distanz bestimmen (Bild 3a). Beispiel: a/b = 25 cm/100 cm = 25 %

5.3.2 Montage des Akkus

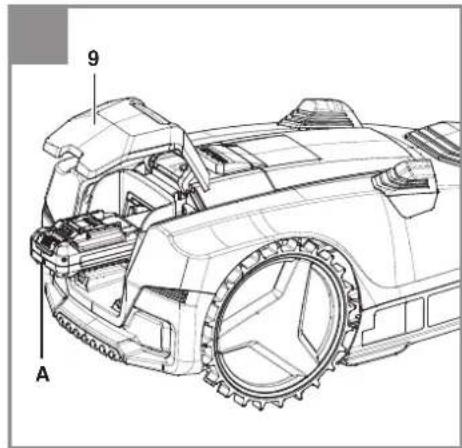

Für den Betrieb des Mähroboters wird ein Akku (A) der Power-X-Change-Serie benötigt. Ach- tung: Der Akku (A) kann je nach Modellvariante nicht im Lieferumfang Ihres Mähroboters enthal- ten sein. Öff nen Sie den Akkufachdeckel (9). Drücken Sie die Rasttaste des Akkus (A) und schieben Sie den Akku (A) in die dafür vorgesehene Akkuauf- nahme. Schließen Sie den Akkufachdeckel (9) und achten Sie auf korrektes Einrasten (Bild 3b). Zum Entfernen des Akkus (A) öff nen Sie den Ak- kufachdeckel (9). Drücken Sie die Rasttaste des Akkus (A) und ziehen Sie den Akku (A) heraus.

5.4.1 Standort der Ladestation

Ermitteln Sie zunächst den besten Standort für die Ladestation (19). Es wird eine Außensteck- dose benötigt, welche permanent Strom liefert, damit der Mähroboter immer funktioniert. Die La- destation (19) muss auf einer ebenen Oberfl äche auf Höhe der Grasnarbe platziert werden. Achten Sie darauf, dass der Bereich fl ach und trocken ist. Positionieren Sie Ladestation (19) bestenfalls am Rande des Mähbereichs. Achten Sie darauf, dass das Netzkabel der Ladestation (19) nicht im Mäh- bereich verlegt wird oder gegebenenfalls einge- graben werden muss, damit eine Beschädigung durch den Mähroboter vermieden wird. Positionieren Sie die Ladestation (19) mit dem Leitkabel (24) möglichst gut zugänglich aus allen Bereichen und auf einer freien Fläche ohne Hin- dernisse. Vermeiden Sie die Ladestation (19) in schwer erreichbare Ecken oder durch Engstellen abgegrenzte Bereiche zu positionieren. Der maximale Abstand der Ladestation (19) zu ei- ner Rasengrenze darf nicht mehr als 1000 m be- tragen. Dies dient zur erhöhten Sicherheit gegen Diebstahl. Bei größerer Entfernung leuchtet die GNSS-LED (54) gelb und der Mähroboter kann im Hauptfl ächen-Modus nicht betrieben werden. Für den Betrieb im Nebenfl ächen-Modus ist die Entfernung zu Ladestation (19) nicht relevant. Es wird eine maximale Entfernung der Rasen- grenze zur Ladestation (19) von nicht mehr als 50 m empfohlen, damit ein effi zienter und automatischer Mähvorgang garantiert ist. Bei zunehmender Entfernung zur Ladestation (19), kann es vorkommen, dass die Rest-Akkuladung des Mähroboters nicht mehr ausreicht, dass der Mähroboter bis zur Ladestation (19) fahren kann. Verwenden Sie bei größeren Mähfl ächen einen Akku mit einer höheren Akkukapazität. Wählen Sie einen Platz im Schatten aus, da der Akku am besten in einer kühlen Umgebung geladen wird. Höhe Gebäude bzw. Bäume kön- nen, dass GNSS-Signal verschlechtern, sodass der Mähroboter nicht mehr selbstständig in die Ladestation (19) zurückfi ndet. Halten Sie daher entsprechend Abstand zu hohen Gebäuden bzw. Bäumen und achten Sie darauf, dass die Lade- station (19) sich unter freiem Himmel befi ndet. Achten Sie zusätzlich darauf, dass das Leitkabel (24) mind. 1 m vor der Ladestation (19) und mind. 0,5 m hinter der Ladestation (19) gerade verlegt wird (Bild 4a). Kurven direkt vor der Ladestation (19) können zu Schwierigkeiten beim Andocken zum Ladevorgang führen.

5.4.2 Lokalisierung der Ladestation

Wenn der Akku fast leer ist, kehrt der Mähroboter zur Ladestation (19) zurück, indem er nach dem Leitkabel (24) sucht. Der Mähroboter vergleicht mithilfe von GNSS in regelmäßigen Abständen seine Ist-Position mit der kalibrierten Ladesta- tions-Position. Der Mähroboter fährt in Richtung Ladestation (19) und sucht sich in mehreren Schritten das Leitkabel (24). Dabei stoppt der Mähroboter immer wieder und fährt gegebenen- falls in eine andere Richtung weiter um zum Leit- kabel (24) zu gelangen. Erreicht der Mähroboter die Nähe des Leitkabels (24), so beginnt er mit Hilfe von Drehbewegungen und der Signalstärke des Leitkabels (24) die Position dessen zu detek- tieren. Tr i ff t der Mähroboter während des Mähens auf ein Hindernis oder eine Rasengrenze, wird diese Position eingespeichert. Dabei entsteht eine Kar- tierung, welche dem Mähroboter hilft, die Lade- station (19) schneller zu fi nden. Wenn der Mähroboter das Leitkabel (24) erreicht hat, folgt er diesem gegen den Uhrzeigersinn bis zur Ladestation (19). Achten Sie deshalb darauf, die Ladestation (19) korrekt ausgerichtet zu plat- zieren (Bild 4a). Anl_FREELEXO_CAM_SPK13.indb 14Anl_FREELEXO_CAM_SPK13.indb 14 01.12.2022 15:34:5901.12.2022 15:34:59D

5.4.3 Anschluss der Ladestation an das Netz-

1. Bevor Sie die Ladestation (19) mit der Strom-

versorgung verbinden, stellen Sie sicher, dass die Netzspannung 100-240 V bei 50/60 Hz beträgt.

2. Verbinden Sie das Netzteil (20) direkt mit

einer Steckdose. Nutzen Sie das Kabel für keine andere Anwendung.

3. Verwenden Sie kein beschädigtes Netzteil

(20). Wenden Sie sich bei Schäden an Ka- beln oder am Netzteil (20) sofort zum Aus- tausch an einen autorisierten Fachmann.

4. Laden Sie den Mähroboter nicht in feuchter

Umgebung auf. Laden Sie den Mähroboter nicht bei Temperaturen über 40 °C oder unter 5 °C auf.

5. Halten Sie den Mähroboter und das Netzteil

(20) fern von Wasser, Wärmequellen und Chemikalien. Halten Sie das Kabel des Netz- teils (20) fern von scharfen Kanten, um Schä- den zu vermeiden.

6. Verbinden Sie das Netzteil (20) mit der Lade-

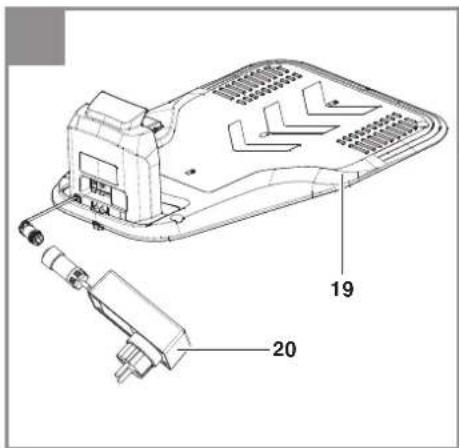

station (19) (Bild 4b).

7. Stellen Sie den Mähroboter mit eingeschalte-

tem Hauptschalter (7) und Akku in die Lade- station (19) und laden Sie ihn vor dem ersten Betrieb voll auf.

5.4.4 Informationen zum Ladevorgang

Der Mähroboter kehrt in einer der folgenden Situ- ationen zur Ladestation (19) zurück:

Sie senden den Mähroboter manuell zurück.

Der Akkuladezustand sinkt auf unter 30 %.

Die tägliche Arbeitszeit ist zu Ende.

Der Regensensor hat ausgelöst.

Der Mähroboter ist überhitzt.

Es beginnt zu Dämmern, wodurch die Kame- raeinheit nicht mehr richtig arbeiten kann. Dabei sucht der Mähroboter nach dem Leitkabel (24) und fährt dann selbstständig im Gegenuhr- zeigersinn am Leitkabel (24) bis zur Ladestation (19). Während des Ladevorgangs des Akkus blinkt die Akku-LED (55) des Mähroboter grün. Ist der Akku vorständig geladen so leuchtet die Akku-LED (55) sowie die LED-Anzeige (19a) an der Ladestation (19) grün. Nach dem vollständigen Aufl aden nimmt der Mähroboter die Arbeit wieder auf, oder bleibt bis zum nächsten Arbeitszeitfenster in der Ladestation (19). Sollte sich beim Zurückfahren zur Ladestation (19) ein Hindernis auf dem Leitkabel (24) befi n- den, bleibt der Mähroboter nach mehreren Ver- suchen vor dem Hindernis stehen und kann nicht zurück zur Ladestation (19) gelangen. Entfernen Sie alle Hindernisse auf dem Leitkabel (24). Falls die Temperatur des Akkus 45 °C überschrei- tet, wird der Ladevorgang abgebrochen, um Schäden am Akku zu vermeiden. Nachdem die Temperatur wieder gesunken ist, wird der Lade- vorgang automatisch fortgesetzt. Falls die Temperatur der Steuerung des Mährobo- ters 65 °C überschreitet, kehrt der Mähroboter in die Ladestation (19) zurück. Nachdem die Tempe- ratur wieder gesunken ist, wird die Arbeit entspre- chend der Einstellungen wiederaufgenommen. Falls der Akku leer wird, bevor der Mähroboter zur Ladestation (19) zurückkehrt, kann der Mährobo- ter nicht mehr gestartet werden. Bringen Sie den Mähroboter zurück zur Ladestation (19) und las- sen Sie den Hauptschalter (7) eingeschaltet. Der Mähroboter wird automatisch aufgeladen.

ACHTUNG! Ein durchtrenntes Leitkabel und Fol- geschäden unterliegen nicht der Garantie!

5.5.1 Verlegung des Leitkabels

Das Leitkabel (24) kann sowohl auf dem Boden als auch im Boden verlegt werden. Bei hartem oder trockenem Boden können die Befestigungs- haken (23) beim Einschlagen brechen. Bewäs- sern Sie den Rasen vor der Installation des Leit- kabels (24), wenn der Boden sehr trocken ist.

Installation auf dem Boden Legen Sie das Leitkabel (24) fest auf den Boden und befestigen Sie es mit den beilie- genden Befestigungshaken (23). Die Position des Leitkabels (24) können Sie in den ersten Wochen der Nutzung des Mähroboters noch anpassen. Nach einiger Zeit wird das Leitka- bel (24) jedoch vom Gras überwachsen sein und nicht mehr zu sehen sein. Installieren Sie das Leitkabel (24) mit einem maximalen Abstand von 1 m zwischen den Befestigungs- haken (23). Vermeiden Sie Situationen bei denen das Leitkabel (24) nicht am Boden aufliegt. Stellen Sie sicher, dass das Leitkabel (24) durch den Mähroboter nicht durchtrennt werden kann. Der Mähroboter wird während des Mähvorgangs das Leitkabel mit einge- schaltetem Mähwerk überfahren.

Installation im Boden Graben Sie das Leitkabel (24) bis zu 5 cm tief ein. Dadurch wird das Beschädigen das Leit- kabels (24) beispielsweise beim Vertikutieren oder Lüften verhindert. Anl_FREELEXO_CAM_SPK13.indb 15Anl_FREELEXO_CAM_SPK13.indb 15 01.12.2022 15:35:0001.12.2022 15:35:00D

Achtung! Da das Leitkabel (24) nicht immer an der Rasen- grenze verlegt wird, ist es wichtig sich die Position des Leitkabels (24) zu merken, um es bei späte- ren Gartenarbeiten nicht zu beschädigen. Legen Sie gegebenenfalls eine Skizze an oder doku- mentieren Sie den Aufbau mit Fotos. Falls das Leitkabel (24) nicht im Boden eingegraben wurde, sollten Sie im Bereich des Leitkabels (24) nicht Vertikutieren und Lüften, um eine Beschädigung zu vermeiden.

5.5.2 Installation der Suchschleife

Das Leitkabel (24) bildet eine Suchschleife, mit der der Mähroboter wieder zurück zur La- destation (19) findet.

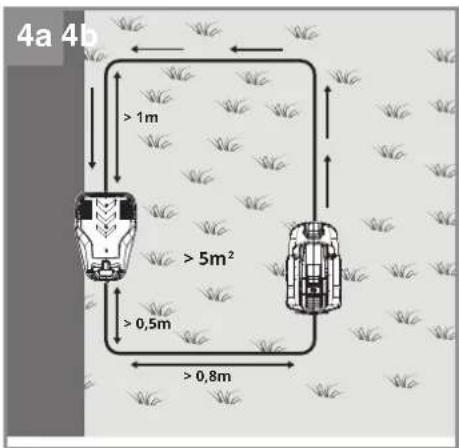

Das Leitkabel (24) mind. 1 m vor der Lade- station (19) und mind. 0,5 m hinter der Lade- station (19) gerade verlegen (Bild 4a). Kurven direkt vor der Ladestation (19) können zu Schwierigkeiten beim Andocken zum Lade- vorgang führen.

Die Mindestfläche, die das Leitkabel (24) einschließt, sollte mindestens mind. 5 m² betragen (Bild 4a). Es wird empfohlen, die gesamte Länge des Leitkabels (24) zu nutzen und möglichst in einer quadratischen Fläche zu verlegen. Die Suchschleife soll so ausge- richtet werden, dass der Mähroboter aus je- dem Bereich des Gartens gut zur Ladestation (19) gelangen kann.

Der Abstand zwischen zwei Leitkabeln (24) sollte mind. 0,8 m betragen (Bild 4a).

Das Leitkabel (24) darf sich nicht kreuzen.

Achten Sie darauf, dass sich keine Hindernis- se auf dem Leitkabel (24) befinden.

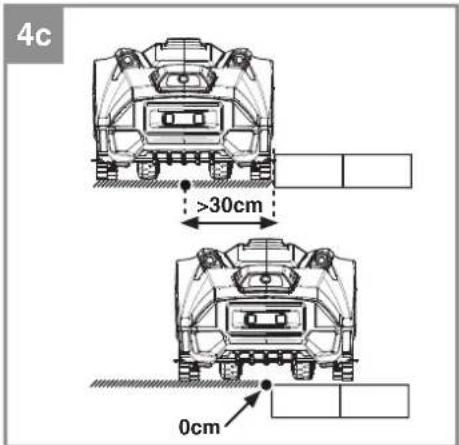

Achten Sie darauf, dass links und rechts neben dem Leitkabel (24) ca. 30 cm keine Hindernisse befinden (Bild 4c). Halten Sie Abstand zur Gartengrenze sowie zu hohen Pflastersteinen. Verläuft der Weg ebenerdig zur Rasenfläche, können Sie das Leitkabel (24) ohne Abstand dazu verlegen.

5.6 Verbinden der Ladestation

Schließen Sie die Verlegung des kompletten Leitkabels (24) ab, bevor Sie dieses mit der Lade- station (19) verbinden. Isolieren Sie das Leitkabel (24) an den Enden zum Anschluss an die Lade- station (19) auf einer Länge von 10 bis 15 mm mit einer Abisolierzange ab. Ziehen Sie den Netzstecker, bevor Sie das Leit- kabel (24) an der Ladestation (19) anschließen. Das zur Vorderseite der Ladestation (19) verlegte Ende des Leitkabels (24) muss über die Kabel- halterungen an der Unterseite der Ladestation (19) nach hinten verlegt werden. Überprüfen Sie, dass dieses Ende fest an der Ladestation (19) befestigt ist und mit dem mit dem linken, schwar- zen Anschluss verbunden ist. Führen Sie nach dem Verlegen des Leitkabels (24) das freie Ende durch das Loch und verbin- den dieses mit dem rechten, roten Anschluss (Bild 4d). Achtung! Das Leitkabel (24) darf sich nicht kreu- zen! Stellen Sie anschließend die Verbindung mit der Stromversorgung her. Die LED-Anzeige (19a) an der Ladestation (19) sollte nach der korrekten Installation konstant grün leuchten. Wenn die LED nicht leuchtet, prüfen Sie zunächst die Anschlüs- se. Falls die LED zwar leuchtet, aber nicht konstant grün, lesen Sie die Tabelle „Anzeige Ladestation und Fehlerbehebung“ am Ende dieser Betriebs- anleitung.

5.7 Mähbereich - Hindernisse und Grenzen

Der Mähbereich muss eine eindeutige und vollständig umlaufende Rasengrenze besitzen. Machen Sie sich mit den Möglichkeiten der Defi nition einer Rasengrenze, welche in diesem Kapitel beschrieben wird, vertraut. Starten Sie abschließend an einem beliebigen Punkt der Ra- sengrenze mit der Überprüfung der Gartengrenze und folgen Sie dieser im Kreis bis Sie wieder am Startpunkt angelangen. Bereiche innerhalb der Arbeitsfl äche, welche ausgeschlossen werden sollen, müssen ebenso mit einer eindeutigen Rasengrenze umschlossen sein. Gehen Sie dazu wie bei den äußeren Gren- zen des Mähbereichs vor.

Engstellen Falls die Rasenfläche eine Engstelle enthält, kann Ihr Mähroboter darin arbeiten, solange der Korridor eine Breite von mindestens 1,2 m und eine Länge von maximal 8 m hat (Bild 5a). Bei langen und schmalen Engstellen, kann es dazu kommen, dass der Mähroboter nicht mehr zur Ladestation (19) zurückfindet.

Abstand an der Rasengrenze Wenn sich der Mähroboter der Rasengrenze nähert, wird dies durch die Kameraeinheit Anl_FREELEXO_CAM_SPK13.indb 16Anl_FREELEXO_CAM_SPK13.indb 16 01.12.2022 15:35:0001.12.2022 15:35:00D

(15) vorne im Mähroboter erkannt. Der Ab- stand in der kein Rasen mehr vorhanden ist sollte mindestens 30 cm betragen (Bild 5b). Achten Sie darauf, dass kein Höhenunter- schied an der Rasengrenze existiert, da der Mähroboter erst über die exakte Rasengren- ze hinausfahren kann, bevor er stoppt und in eine neue Richtung weiterfährt. Tiefergelege- ne Beete oder erhöhte Steinkanten können zu Beschädigungen am Mähroboter führen. Kontrollieren Sie regelmäßig die Rasengren- zen, ob diese nicht zugewachsen sind, da sonst der Mähroboter den Mähbereich ver- lassen kann. Die Rasengrenze kann ebenso mit ebenen Wegsteinen umrandet werden, wodurch eine klare Abgrenzung zum Mähbe- reich entsteht.

Abstand an der Rasengrenze mit Wasser Grundsätzlich erkennt der Mähroboter die Rasengrenze wie oben beschrieben zuver- lässig. Dennoch kann es passieren, dass der Mähroboter die Rasengrenze weiter über- fährt, weshalb wir eine Entfernung der Rasen- grenze zu Wasser (Teich, Pool etc.) von etwa 50 cm empfehlen (Bild 5c). Um den Mährobo- ter zuverlässig zu schützen, empfiehlt es sich alternativ den Bereich mit Wasser mit Hilfe einer erhöhten Umrandung zu schützen.

Rasengrenze mit erhöhten Rand über 25 cm. Über die Abstandssensoren (16) erkennt der Mähroboter Hindernisse die eine Mindest- höhe von 25 cm haben (Bild 5d). Dadurch können Sie auch Ihre Rasengrenze mit Hilfe von erhöhten Hindernissen eingrenzen. Der Mähroboter stoppt in einem Abstand von circa 20 cm vor dem Hindernis und dreht, um den Mähvorgang in eine andere Richtung fortzusetzen. Achtung! - Dadurch mäht der Mähroboter nicht bis zur Rasengrenze und es bleibt ein nicht gemähter Bereich von ca. 20 cm.

Rasengrenze mit erhöhten Rand über 10

Über die Kollisionssensoren kann der Mähro- boter auch mit Hindernissen unter 25 cm kollidieren. Damit kann ebenfalls eine Rasen- grenze definiert werden. Achten Sie darauf, dass es sich hierbei um eine stabile Umran- dung von mindestens 10 cm handelt (Bild 5e).

Hindernisse sind Objekte, welche sich im Mäh- bereich befi nden. Über die Sensoren kann der Mähroboter viele Hindernisse erkennen. Weiche, instabile und wertvolle Gegenstände müssen ge- gebenenfalls geschützt werden. Vergleichen Sie dazu wie oben beschrieben die Möglichkeiten zur Abgrenzung der Rasengrenze.

Hindernisse mit einer Höhe über 25 cm (Bild 5f) Feste Hindernisse mit einer Höhe über 25 cm und einer Mindestbreite von 3 cm, z. B. Bäu- me, Wände, Zäune, Gartenmöbel etc., wer- den von den Abstandssensoren (16) erkannt. Trifft der Mähroboter auf ein Hindernis, stoppt dieser und setzt seinen Mähvorgang in eine andere Richtung fort. Dabei werden ca. 20 cm bis zu einem Hindernis nicht gemäht.

Hindernisse mit einer Höhe unter 25 cm (Bild 5g) Wird ein Hindernis nicht von den Abstands- sensoren (16) erkannt, so kollidiert der Mähroboter mit dem Hindernis und die Kol- lisionssensoren lösen aus. Der Mähroboter stoppt und setzt seinen Mähvorgang in eine andere Richtung fort. Die Hindernisse müs- sen eine Höhe von mindestens 10 cm aufwei- sen. Schützen Sie empfindliche und unstabile Objekte mit einer Umrandung.

Steine und niedrige Hindernisse unter 10

Steine, Felsen und niedrige Hindernisse un- ter 10 cm im Mähbereich müssen geschützt werden, da sie durch den Mähroboter sonst überfahren werden können. Andernfalls kann es zu Beschädigung und Blockierung des Mähroboters kommen. (siehe Kapitel „Rasen- grenze“) Bäume werden durch den Mähroboter wie Hindernisse behandelt. Sollten allerdings Baumwurzeln mit einer Höhe von weniger als 10 cm aus dem Boden hervorstehen, sollte dieser Bereich geschützt werden. Dies ver- hindert, dass Schäden an den Wurzeln sowie am Mähroboter auftreten.

5.7.3 Magnetband (Bild 5h-j)

Hindernisse, welche das vom Mähroboter aus- gesendete Abstandssignal schlecht refl ektieren können (z.B. Zaun, Hecke) werden teilweise nicht oder erst sehr spät erkannt. Hindernisse mit schwachen optischen Kontrast zur Mähfl ächen können ebenfalls schwer erkannt werden. Für eine kontaktlose und sichere Richtungsänderung des Mähroboters kann dieser Bereich oder das Objekt mit dem Magnetband (27) geschützt wer- den. Das Magnetband (27) dient als mobile und temporäre Grenze in Ihrem Mähbereich. Die im Anl_FREELEXO_CAM_SPK13.indb 17Anl_FREELEXO_CAM_SPK13.indb 17 01.12.2022 15:35:0101.12.2022 15:35:01D

Mähroboter eingebauten Magnetsensoren erken- nen das Magnetband (27) und drehen an dessen Grenze ab. Dadurch lassen sich Gartenbereiche ausgrenzen, die nicht angefahren werden sollen, wie z.B.:

Kurzfriste Abgrenzung eines Bereichs im Garten für eine Gartenparty, welcher vorüber- gehend nicht angefahren werden soll.

Aufstellen eines Trampolins oder Schwimm- beckens über die Sommermonate im Mäh- bereich.

Ein neu gepflanzter Baum ist noch sehr emp- findlich und soll in der ersten Zeit vor Zusam- menstößen mit dem Mähroboter geschützt werden.

Saisonal soll im Garten eine Blumenwiese entstehen, welche Insekten lockt. Dieser Bereich soll vom Mähroboter nicht befahren werden und bereits bei der Entstehung ge- schützt werden.

In einem Bereich wird neuer Rasen angesät und dieser soll anfangs noch geschützt wer- den. Der Untergrund ist noch nicht gefestigt und es soll sich zunächst eine kräftige Gras- narbe ausbilden. Verlegen Sie das Magnetband (27) im Abstand von wenigen Zentimetern zum entsprechenden Bereich bzw. Objekt. Kürzen Sie das Magnetband (27) je nach Bedarf (minimale Länge 50 cm). Damit eine zusammenhängende Grenze aus mehreren Magnetbandelementen sicher erkannt wird, sollte der maximale Abstand zwischen den jeweiligen Enden 8 cm nicht überschritten wer- den (Bild 5k). Stellen Sie sicher, dass die äußere Grenze des Mähbereichs durch eine optische bzw. physische Abtrennung defi niert ist. Fixieren Sie das Magnetband (27) mit Befestigungshaken (23) auf dem Boden in einem maximalen Abstand von 1 m. Halten Sie einen Abstand von mindestens 80 cm zum Leitkabel (24) sowie zwischen zwei un- abhängigen Begrenzungsbereichen, damit der Mähroboter problemlos hindurch fahren kann. (Bild 5l). Vermeiden Sie das Verlegen des Magnetbandes (27) an Steigungen, da hier der Mähroboter über den Begrenzungsbereich hinausrutschen kann und somit die Grenze nicht erkannt wird. Das Magnetband (27) kann genauso wie auch das Leitkabel (24) sowohl auf dem Boden als auch im Boden ca. 5 cm tief installiert werden. Achten Sie darauf, dass Magnetband (27) nicht zu tief im Boden verlegt wird, da ansonsten eine zuverlässige Erkennung durch den Mähroboter nicht mehr gewährleistet werden kann.

5.7.4 Haupt- und Nebenfl äche (Bild 5m)

Als Nebenfl äche (B) wird ein Arbeitsbereich be- zeichnet, der nicht direkt mit der Hauptfl äche (A), z.B. einer Engstelle, verbunden ist. Der Mähro- boter Kann eine Nebenfl äche nicht direkt und selbstständig erreichen. Um die Nebenfl äche (B) mähen zu können, müs- sen Sie den Mähroboter manuell in die Nebenfl ä- che (B) tragen. Der Mähroboter muss über den Hauptschalter (7) eingeschaltet sein. Starten Sie dort den Mähroboter indem Sie die Taste „START A/B“ (64) für 5 Sek. Drücken. Schließen Sie an- schließend die Bedienfeldabdeckung (13). Der Nebenfl ächen-Modus ist aktiviert und die Status- LED (52) blinkt grün. Der Mähroboter wird in der Nebenfl äche (B) nicht versuchen zur Ladestation (19) zurück zu fahren, wenn der Akkuladezustand niedrig ist. Der Mähroboter mäht, bis der Akku erschöpft ist. Im Anschluss muss entweder der Akku geladen oder der Mähroboter zurück in die Ladestation (19) getragen werden. Achtung! Der Mähroboter darf sich maximal 1000 m von der Ladestation (19) entfernen, ansonsten leuch- tet die GNSS-LED (54) gelb und der Mähroboter kann im Hauptfl ächen-Modus nicht betrieben werden. Für den Betrieb im Nebenfl ächen-Modus ist die Entfernung zu Ladestation (19) nicht rele- vant.

5.7.5 Abstand zu fremden Mähfl ächen

Halten Sie einen Abstand zu fremden Mähfl ächen (z.B. Nachbarn), welche mit einem Begrenzungs- draht betrieben werden. Das durch den Begren- zungsdraht erzeugte Signal, kann beim Rückfi n- den des Mähroboters in seine Ladestation (19) zu Problem führen.

Damit der Mähroboter wieder zur Suchschleife und der Ladestation (19) zurückfi ndet, muss der Mähroboter die Position der Ladestation (19) mit Hilfe eines globalen Navigationssatellitensystems (GNSS) kalibrieren. Dazu stellen Sie den betriebsbereiten Mähroboter mit eingeschaltetem Hauptschalter (7) in die La- destation (19). Während des Kalibrierungsablau- fes blinkt die GNSS-LED (54) grün und leuchtet durchgehend grün sobald der Vorgang erfolgreich abgeschlossen ist. Dieser Vorgang kann einige Anl_FREELEXO_CAM_SPK13.indb 18Anl_FREELEXO_CAM_SPK13.indb 18 01.12.2022 15:35:0101.12.2022 15:35:01D

Minuten beanspruchen. Stellen Sie sicher, dass keine Abschirmung oder Überdachung die Positionsbestimmung verhin- dert. Vermeiden Sie, dass die Ladestation (19) neben hohen Gebäuden positioniert wird. Halten Sie entsprechend Abstand zu hohen Gebäuden und Bäumen. Unter Umständen ist hier eine Kali- brierung auf Grund einer schlechten Signalabde- ckung nicht möglich.

Soll der Mähroboter zur Ladestation (19) zurück- kehren, so bestimmt dieser mit Hilfe des GNSS- Modul seine Entfernung zur Ladestation (19). Triff t der Mähroboter auf dem Weg zur Ladestation (19) auf eine Gartengrenze oder Hindernisse, so speichert der Mähroboter seine Position ab und eine Kartierung des Mähbereichs erfolgt. Dadurch fi ndet der Mähroboter bei fortlaufender Nutzung schneller zur Ladestation (19) zurück.

5.8.3 Kartierung löschen

Um alle GNSS-Informationen auf Ihrem Mähro- boter zu löschen, schalten Sie den Mähroboter über den Hauptschalter (7) aus (OFF). Halten Sie die Verriegelungstaste (62) gedrückt und schalten Sie den Mähroboter gleichzeitig über den Haupt- schalter (7) ein (ON). Der Mähroboter bestätigt die Löschung durch ein akustisches Signal. Anschließend muss der Mähroboter in der Lade- station (19) neu gestartet werden, um Ladesta- tions-Position neu zu kalibrieren. Sollten Sie am Garten größere Anpassungen des Mähbereichs durchführen, so empfi ehlt es sich, die Kartierung des Mähroboters zu löschen. Vor allem in heißen Sommermonaten können eine Vielzahl an gelben Rasenstellen die Funktionsweise des Mährobo- ters beeinfl ussen. Wir empfehlen hier aussetzen des Automatikbetriebs und die Verwendung des Geräts im Nebenfl ächenmodus an geeigneten Stellen des Gartens. Dies kann ebenso zu Ver- fälschung der Kartierung führen wodurch den Mähroboter nicht mehr richtig arbeiten kann. Lö- schen Sie in diesem Fall die Kartierung.

5.9 Gartengrenzen und deren Qualität

Um den sicheren Betrieb Ihres Mähroboters ohne einen Begrenzungsdraht zu gewährleis- ten, überprüft der Mähroboter die Grenzen des Mähbereichs mit der Kameraeinheit (15). Die Kameraeinheit (15) analysiert den vor ihm liegen- den Mähbereich (ca. 1m²). Triff t der Mähroboter auf eine Grenze des Mähbereichs, so kann der Mähroboter anhand von Parametern einen Grenz- Qualitätswert bestimmen.

5.9.1 Initialisierungsfahrt – Inbetriebnahme

Achten Sie darauf, dass der Akku des Mährobo- ter zu Beginn der Initialisierungsfahrt vollständig geladen ist. Dadurch kann der Mähroboter die Bestimmung eines Referenzwertes in einem Vorgang abschließend. Reicht eine Akkuladung für die Initialisierungsfahrt nicht aus, so fährt der Mähroboter selbstständig zur Ladestation (19) zurück und führt seine Fahrt nach einem Ladevor- gang automatisch fort. Für die Bestimmung der Zuverlässigkeit der Mähbereichsgrenzen, muss für den Betrieb des Mähroboter ein individueller Referenzwert je Mähbereich erstellt werden. Zur Bestimmung des Referenzwertes bewegt sich der Mähroboter wie gewöhnlich im Mähbereich zufällig in eine Richtung. Triff t der Mähroboter auf eine Grenze oder ein Hindernis, so stoppt dieser und bewertet den vor ihm liegenden Mähbereich. Anschließend bewegt sich der Mähroboter in einer zufälligen Richtung fort. Aus Sicherheits- gründen erfolgt die Initialisierungsfahrt mit ausgeschaltetem Mähwerk. Tr i ff t der Mähroboter auf eine Grenze des Mähbe- reichs wird diese bewertet und die Leitkabel-LED (56) leuchtet auf. Dabei signalisiert grün eine zuverlässige Grenze des Mähbereich und gelb eine unsichere Grenze. Der Mähroboter zeigt die Qualität einer Rasengrenze sowohl in der Initia- lisierungsfahrt als auch während des automati- schen Betriebs an. Für eine zuverlässige Bestimmung des Referenz- wertes sind mindestens 200 Kontakte mit einer Grenze des Mähbereichs nötig. Nach mehr als 200 Kontakten wird der Grenz-Qualitätswert auf seine Zuverlässigkeit überprüft. Entscheidet der Mähroboter, dass der Wert noch nicht ausrei- chend zuverlässig ist, so führt der Mähroboter seine Initialisierungsfahrt für weitere 200 Kontakte fort. War die Initialisierungsfahrt erfolgreich und ein zuverlässiger Grenz-Qualitätswert konnte erstellt werden, so beginnt der Mähroboter entsprechend seiner Mähzeiteinstellung den Mähbereich zu mähen. Konnte kein zuverlässiger Referenzwert erstellt werden, so stoppt der Mähroboter und die Leitka- bel-LED (56) blinkt rot. Überprüfen Sie die Gren- zen des Mähbereich und korrigieren Sie Grenzen, welche sich nicht eindeutig vom Mähbereich unterscheiden lassen. Achten Sie darauf, dass sich der Mähbereich eindeutig vom umliegenden Bereich unterscheidet. Löschen Sie zunächst den existierenden Referenzwert (siehe 5.9.4), um an- schließend die Initialisierung zu wiederholen. Anl_FREELEXO_CAM_SPK13.indb 19Anl_FREELEXO_CAM_SPK13.indb 19 01.12.2022 15:35:0201.12.2022 15:35:02D

5.9.2 Überprüfung des Grenz-Qualität im

Betrieb Im automatischen Betrieb des Mähroboters, über- prüft der Mähroboter in regelmäßigen Abständen, ob sich der aktuelle Grenz-Qualitätswert des Mähbereichs in Vergleich zu seinem Referenz- Wert verändert hat. Sobald sich der Mähroboter in der Ladestation (19) befi ndet wird über die Leitkabel-LED (56) der entsprechende Status, des zuletzt bestimmten Vergleichs-Grenz-Quali- tätswert angezeigt. Dabei wird dieser mit dem in der Initialisierungsfahrt bestimmten Referenzwert verglichen. Leitkabel-LED (56) leuchtet grün: Der Mähroboter befi ndet sich in der Ladestation (19) oder in der Nähe der Suchschleife und die Abweichung zum Referenz-Qualitätswert ist ge- ring. Leitkabel-LED (56) blinkt gelb: Der Mähroboter befi ndet sich in der Ladestation (19) oder innerhalb der Suchschleife und die Abweichung zum Referenz-Qualitätswert hat sich verschlechtert. Leitkabel-LED (56) blinkt rot: Der Mähroboter befi ndet sich in der Ladestation (19) oder innerhalb der Suchschleife und die Ab- weichung zum Referenz-Qualitätswert ist zu groß. Der Mähroboter bleibt in der Ladestation (19). Überprüfen Sie die Grenzen des Mähbereichs. Anschließend den Referenzwert löschen (siehe

5.9.4) und eine neue Initialisierung des Grenz-

Qualitätswertes durchführen. Leitkabel-LED (56) ist aus:

Das Leitkabel (24) ist nicht richtig ange- schlossen oder wurde beschädigt.

Die Stromversorgung der Ladestation (19) wurde unterbrochen.

Der Mähroboter befindet sich außerhalb der Suchschleife.

5.9.3 Betrieb des Mähroboters in Nebenfl ä-

chen Der Mähroboter kann einen individuellen Wert für die Hauptfl äche und die Nebenfl äche erstellen. Daher ist es nötig auf jeder neuen Nebenfl äche eine Initialisierungsfahrt durchzuführen. Es ist nur erlaubt den Mähroboter auf einer Nebenfl äche zu benutzen. Wollen Sie mit dem Mähroboter auf einen weiteren Nebenfl äche mähen, so ist es zwingend notwendig den Grenz-Qualitätswert für die Nebenfl äche zu löschen und eine Initialisie- rungsfahrt durchzuführen.

5.9.4 Löschen der Werte

Nach einer längeren Mähpause können sich die Grenz-Qualitätswerte verändert haben, was zu Fehler in der kommenden Saison führen kann. Es wird daher empfohlen den Grenz-Qualitätswert jedes Jahr am Anfang der Saison zu löschen und einen neuen Referenzwert zu bestimmen. Da- durch kann ein sicherer und zuverlässiger Betrieb des Mähroboters gewährleistet werden. Der Mähroboter muss sich im gesperrten Zustand befi nden. Dabei blinkt die Verriegelungs-LED (51) dauerhaft rot. Um den Mähroboter zu verriegeln, drücken Sie die Verriegelungstaste (62). Um die gespeicherten Werte für die entsprechenden Flä- chen zu löschen gehen Sie wie folgt vor:

1. Referenz-Wert der Hauptfl äche (A): Drücken

Sie gleichzeitig die Taste-OK (63) und die Taste „10H“ (60) für 3 Sekunden. Ein akusti- sches Signal ertönt. Stellen Sie den Mähro- boter in die Ladestation (19) und starten Sie ihn neu um eine neue Initialisierungsfahrt durchzuführen.

2. Referenz-Wert der Nebenfl äche (B): Drücken

Sie gleichzeitig die Taste-OK (63) und die Taste „8H“ (60) für 3 Sekunden. Ein akusti- sches Signal ertönt.

5.10 Einschalten und Prüfen der Installation

5.10.1 Überprüfung der Installation von Leit-

kabel und Ladestation (Bild 6a) Sobald die LED-Anzeige (19a) an der Ladestati- on (19) grün leuchtet, ist der Mähbereich für den Mähroboter bereit. Bitte stellen Sie zuerst sicher, dass die Befestigungshaken (23) am Leitkabel (24) komplett eingeschlagen sind. Stellen Sie den Mähroboter in einem gerin- gen Abstand hinter die Ladestation (19) in die Suchschleife. Um möglichst die komplette Distanz des Leitkabels (24) zu überprüfen. Der Mährobo- ter sollte sich dabei noch nicht auf dem Leitkabel (24) befi nden und dem Leitkabel (24) zugewandt stehen. Schalten Sie den Hauptschalter (7) ein (ON) (Bild 8). Drücken Sie die STOP-Taste (3) und öff nen Sie die Bedienfeldabdeckung (13). Drücken Sie die Verriegelungstaste (62), entsperren Sie den Mähroboter mit Hilfe der PIN und bestätigen Sie die Eingabe mit der Taste „OK“ (63) (siehe Kapitel „Sperrvorrichtung / PIN“). Drücken Sie die Taste „HOME“ (61). Schließen Sie anschließend die Bedienfeldabdeckung (13). Jetzt sucht der Mähroboter nach dem Leitkabel (24) um zur Ladestation (19) zu fi nden. Dabei Anl_FREELEXO_CAM_SPK13.indb 20Anl_FREELEXO_CAM_SPK13.indb 20 01.12.2022 15:35:0301.12.2022 15:35:03D

fährt er zuerst nach vorne bis der Mähroboter am Leitkabel (24) angekommen ist. Gegebenenfalls kann der Mähroboter zuvor kurz stoppen, um sich neu zu orientieren. Daraufhin folgt der Mähroboter dem Leitkabel (24) gegen den Uhrzeigersinn. Achten Sie darauf, dass keine Gegenstände auf dem Leitkabel (24) liegen. Der Akku des Mähroboters wird nun vollständig geladen. Falls Probleme beim Andocken beste- hen, kann es sein, dass Sie die Ladestation (19) in ihrer Ausrichtung neu positionieren müssen, bis das Andocken ohne Probleme funktioniert. Mit der roten STOP-Taste (3) können Sie den Mähroboter jederzeit anhalten. Nach dem Be- tätigen der STOP-Taste (3) wird der Mähroboter gestoppt und wartet auf weitere Anweisungen. Überprüfen Sie außerdem Stellen mit großer Entfernung zur Suchschleife oder durch Engstel- len verbundene Bereiche. Wiederholen Sie den Vorgang, wie oben beschrieben und schicken Sie den Mähroboter mit Hilfe der Taste „HOME“ (61) zurück zur Ladestation (19).

5.10.2 Überprüfung des Mähbereichs

(Bild 6b) Um die Grenzen des Mähbereichs zu überprü- fen, gehen Sie entlang der Rasengrenze und überprüfen Sie ob der Mähbereich vollständig mit Abgrenzungen bzw. Hindernissen umgeben ist. Wiederholen Sie dies ebenso mit allen Berei- chen, die ausgeschlossen werden sollen, wie z.B. Blumenbeete, Pool, Teich, und überprüfen Sie, ob diese eindeutig an allen Stellen abgegrenzt sind. Bei kritischen Stellen, bei denen Sie nicht sicher sind, ob der Mähroboter diese erkennen kann, empfi ehlt es sich diese Stellen zu überprüfen. Dazu stellen Sie den Mähroboter 1 m entfernt zu der überprüfenden Stelle auf. Dabei sollte der Mähroboter der zu überprüfenden Stelle zuge- wandt sein. Überprüfen Sie ebenso Bereiche, welche durch ein Magnetband (27) geschützt sind. Anschließend den entriegelten Mähroboter mit Hilfe der Taste „START A/B“ (64) starten. Der Mähroboter fährt zunächst nach vorne und sollte dann die Rasengrenze oder das Hindernis erken- nen. Sie können den Vorgang jederzeit mit Hilfe der STOP-Taste (3) abbrechen. Wiederholen Sie diesen Vorhang mit allen Stellen bei denen Sie unsicher sind.

5.10.3 Überprüfung der Position der

Ladestation (Bild 6c) Prüfen Sie die Position der Ladestation (19), in dem Sie den Mähroboter nach abgeschlossener Kalibrierung an verschiedenen Stellen der Rasen- fl äche positionieren und ihn anschließend die La- destation (19) suchen lassen. Dazu den Mähro- boter entsperren, die Taste „HOME“ (61) drücken und die Bedienfeldabdeckung (13) schließen. Sie können den Vorgang jederzeit mit Hilfe der STOP- Taste (3) abbrechen. Passen Sie gegebenenfalls den Bereich, die Verlegung des Leitkabels (24) sowie die Position der Ladestation (19) an.

5.11 Befestigung der Ladestation

Nachdem die ordnungsgemäße Funktion des Mähroboters gewährleistet ist und eine passende Position für die Ladestation (19) gefunden wurde, muss die Ladestation (19) mit den Befestigungs- schrauben (21) fi xiert werden. Schrauben Sie die Befestigungsschrauben (21) mit dem Sechskant- schlüssel (22) komplett in den Boden (Bild 7).

5.12 Akku-Kapazitätsanzeige

Drücken Sie auf den Schalter für Akku-Kapazi- tätsanzeige. Die Akku-Kapazitätsanzeige signali- siert Ihnen den Ladezustand des Akkus anhand von 3 LEDs (Bild 12b). Alle 3 LED’s leuchten: Der Akku ist voll aufgeladen. 2 oder 1 LED(’s) leuchten Der Akku verfügt über ausreichende Restladung. 1 LED blinkt: Der Akku ist leer, laden Sie den Akku auf. Alle LED’s blinken: Die Temperatur des Akkus ist unterschritten. Entfernen Sie den Akku vom Gerät und lassen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden. Achtung! Wenn Sie einen Multi-Ah Pack (z.B. 4-6Ah) ver- wenden, stellen Sie diesen bitte immer auf die höhere Kapazität. Durch die schonende Ladung und Entladung beim Mähroboter ist die Nutzung der geringeren Kapazität zur Verlängerung der Lebensdauer nicht notwendig.

5.13 Laden des Akkus mit dem Ladegerät

Im normalen Betrieb wird der Akku (A) des Mähroboters über die Ladestation (19) geladen. Für die unabhängige Verwendung des Akkus (A) der Power-X-Change-Serie, kann dieser auch im Anl_FREELEXO_CAM_SPK13.indb 21Anl_FREELEXO_CAM_SPK13.indb 21 01.12.2022 15:35:0301.12.2022 15:35:03D

externen Ladegerät Power-X-Charger geladen werden. Achtung! – Das Ladegerät (B) kann je nach Modellvariante nicht im Lieferumfang Ihres Mähroboters enthalten sein.

1. Vergleichen Sie, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan- denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (B) in die Steckdose. Die grüne LED beginnt zu blinken.

2. Stecken Sie den Akku (A) auf das Ladegerät

3. Unter Punkt „Anzeige Ladegerät“ fi nden Sie

eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät. Während des Ladens kann sich der Akku etwas erwärmen. Dies ist jedoch normal. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor- handen ist.

ob ein einwandfreier Kontakt an den Lade- kontakten vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

und den Akku-Pack an unseren Kundendienst zu senden. Für einen fachgerechten Versand kontaktie- ren Sie bitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde. Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein- zeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden! Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

Der Mähroboter ist mit einem Hauptschalter (7) ausgestattet. Schalten sie den Mähroboter über den Hauptschalter (7) ein (ON) und aus (OFF) (Bild 8). Nach dem Einschalten des Mähroboters wird dieser mit der PIN verriegelt.

Über das Bedienfeld (2) können Sie Einstel- lungen an Ihrem Mähroboter vornehmen. Die integrierte LED-Anzeige gibt Ihnen Auskunft über den Status Ihres Mähroboters. Machen Sie sich mit der Steuerung und den verfügbaren Optionen vertraut. Erklärung der LEDs des Bedienfelds (Bild 9a)

50. Zeit-LEDs: Anzeige der täglichen Mähzeit

51. Verriegelungs-LED: Anzeige der Tastensperre

52. Status-LED: Anzeige des Status des Mähro-

boters und der Mähfl äche

53. Regensensor-LED: Anzeige ob der Regen-

sensor ausgelöst hat

54. GNSS-LED: Anzeige des Status des GNSS-

55. Akku-LED: Anzeige des Akkuzustands

56. Leitkabel-LED: Anzeige der Grenzqualität und

ob ein Leitkabelfehler vorliegt

57. Alarm-LED: Anzeige von Fehlern

Eine Übersicht über wichtige Status-Anzeigen fi nden Sie am Ende dieser Anleitung im Kapitel „Anzeige des Mähroboters und Fehlerbehebung“. Erklärung der Tastenoptionen des Bedien- felds (Bild 9b)

60. Tasten zur Mähzeiteinstellung und PIN-Einga-

6.3 Schnitthöhenverstellung

Achtung! Das Verstellen der Schnitthöhe darf nur bei ausgeschaltetem Mähroboter vorgenommen werden. Drücken Sie dazu die STOP-Taste (3). Der Mähroboter ermöglicht über die Schnitthö- henverstellung (4) eine stufenlose Anpassung der Schnitthöhe zwischen 20 und 60 mm, welche auf der Skala abgelesen werden kann. Bei einer Rasenhöhe über 60 mm muss der Ra- sen auf mindestens 60 mm gekürzt werden, um Anl_FREELEXO_CAM_SPK13.indb 22Anl_FREELEXO_CAM_SPK13.indb 22 01.12.2022 15:35:0401.12.2022 15:35:04D

den Mähroboter nicht übermäßig zu belasten und die Betriebseffi zienz zu beeinträchtigen. Verwen- den Sie dazu einen konventionellen Rasenmäher oder einen Trimmer. Nach Abschluss der Installation kann die Schnitt- höhe über die Schnitthöhenverstellung (4) an- gepasst werden. Beginnen Sie immer mit einer höheren Schnitthöhe und reduzieren Sie diese in kleinen Schritten bis zur gewünschten Höhe.

6.4 Sperrvorrichtung / PIN

Die Sperrvorrichtung verhindert eine nicht autori- sierte Nutzung des Mähroboters ohne einen gül- tigen Code. Dazu müssen Sie einen persönlichen vierstelligen Sicherheitscode eingeben. Entriegelung - Bevor Sie den Mähroboter in Betrieb neh- men, müssen Sie die korrekte PIN eingeben (Standard-PIN: „1-2-3-4“). Öff nen Sie hierfür die Bedienfeldabdeckung (13) und drücken Sie auf die Verriegelungstaste (62). Geben Sie anschließend die PIN langsam nachein- ander ein und bestätigen Sie die Eingabe mit der Taste „OK” (63). Die Bedienfunktionen werden entriegelt und die Verriegelungs-LED (51) leuchtet grün. - Wenn Sie eine falsche PIN eingeben, blinkt die Verriegelungs-LED (51) rot. Drücken Sie die Verriegelungstaste (62) und geben Sie die PIN erneut ein. Verriegelung Wenn Sie das Bedienfeld (2) verriegeln möchten drücken Sie die Verriegelungstaste (62). Die Ver- riegelungs-LED (51) blinkt nun dauerhaft rot. Standard PIN: Neue PIN: 1 2 3 4 _ _ _ _ PIN ändern Um die PIN zu ändern, gehen Sie wie folgt vor:

1. Entriegeln Sie das Bedienfeld (2).

2. Drücken Sie gleichzeitig die Taste „OK“ (63)

und die Taste „4H“ (60) für 3 Sekunden. Ein akustisches Signal ertönt.

3. Geben Sie eine neue PIN (vierstellig) ein.

Drücken Sie die Taste „OK“ (63).

4. Wiederholen Sie Schritt 3 um die neue PIN zu

5. Achtung! Notieren Sie die neue PIN!

PIN anfordern bei Verlust Halten Sie die Quittung und die Seriennummer des Mähroboters bereit. Sie brauchen diese, um Ihre PIN zu erhalten!

1. Schließen Sie am USB-Anschluss (14) wie

abgebildet einen leeren USB-Stick an (Bild 11).

2. Schalten Sie den Hauptschalter (7) ein (ON).

3. Der Mähroboter speichert automatisch die

PUK auf Ihren USB-Stick ab und beendet den Vorgang mit einem Pfeifton.

4. Ziehen Sie den USB-Stick ab. Lesen Sie die

Daten auf dem USB-Stick an einem Compu- ter aus. Durch den Mähroboter wurde eine Textdatei (*.txt) erstellt. Diese Datei enthält eine PUK, einen persönlichen Code. Wenden Sie sich an den Kundendienst, um Ihre PIN zu erhalten.

6.5 Einstellungen des Mähroboters

Mähzeiteinstellung Der Mähroboter ist mit einer Kameraeinheit (15) ausgestattet, welche nur bei Tageslicht arbeiten kann. Sobald die Dämmerung einsetzt kann die Kameraeinheit (15) des Mähroboters Rasen und Rasengrenzen nicht mehr zuverlässig unterschei- den. Daher fährt der Mähroboter selbstständig bei einsetzender Dämmerung zurück zur Ladestation (19). Womöglich wird hierbei die eingestellte Laufzeit nicht erreicht. Dies triff t auch zu wenn die eingestellte Startzeit in der Dämmerung bzw. in der Dunkelheit befi n- det. Der Mähroboter verlässt zunächst die Lade- station (19), fährt aber anschließend sofort am Leitkabel (24) zurück zur Ladestation (19). Dies führt dazu, dass der Mähroboter an diesem Tag nicht arbeitet.

1. Entriegeln Sie das Bedienfeld (2).

2. Wählen Sie durch Drücken der entsprechen-

den Taste zur Mähzeiteinstellung (60) die gewünschte Mähzeit:

2.1 Durch kurzes Drücken der entsprechenden

Taste (60) mäht der Mähroboter täglich. Die entsprechende Anzeige erfolgt durch kons- tantes Leuchten der ausgewählten Zeit-LED.

2.2 Durch langes Drücken (6 Sek.) der entspre-

chenden Taste (60) mäht der Mähroboter je- den zweiten Tag. Die entsprechende Anzeige erfolgt durch Blinken der ausgewählten Zeit- LED.

3. Die entsprechende Anzeige erfolgt über die

4. Bestätigen Sie die Einstellung durch Drücken

Die ursprüngliche Dauer des eingestellten Mäh- fenster wird entsprechend verändert. Die dama- lige Startzeit bleibt unverändert, wobei die Dauer auf die angezeigte Stundenzahl angepasst wird. Für die Mähzeiteinstellung wird als Richtwert 8 Stunden pro Tag bei 400 m² empfohlen. Je nach Gartengröße und Komplexität ist die gewählte Arbeitszeit anzupassen. Tägliche Startzeit zurücksetzen Um die tägliche Startzeit zurückzusetzen, drü- cken Sie die Taste „OK“ (63) und die Taste „6H“ (60) gleichzeitig für 3 Sekunden. Ein erfolgreiches Zurücksetzen wird durch 5 Pieptönne bestätigt. Starten Sie anschließend den Mähroboter mit der Taste „START A/B“ (64) neu. Die Zeit, zu der die Änderung vorgenommen wurde, ist nun die tägli- che Startzeit. Die angezeigte Stundenzahl ist die tägliche Arbeitszeit. Startvorgang

1. Entriegeln Sie das Bedienfeld (2).

2. Über die Taste „START A/B“ (64) können Sie

die entsprechende Fläche auswählen in der der Mäher arbeiten soll. Genauere Informa- tionen zu den beiden Flächen fi nden Sie im Kapitel „Inbetriebnahme“ unter dem Punkt „Mähbereich“.

2.1 Durch kurzes Drücken der Taste „START A/B“

(64) arbeitet der Mähroboter in der Hauptfl ä- che (A). Dabei leuchtet die Status-LED (52) konstant grün.

2.2 Durch langes Drücken der Taste „START A/B“

(64) arbeitet der Mähroboter in der Neben- fl äche (B). Dabei blinkt die Status-LED (52) grün.

3. Schließen Sie die Bedienfeldabdeckung (13).

Der Mähroboter arbeitet nun entsprechend der Mähzeiteinstellung. Während der Arbeitszeit wird der Akkuladestand überwacht und über die Akku- LED (55) angezeigt. Sobald der Akkuladestand auf 30 % fällt, kehrt der Mähroboter automatisch zur Ladestation (19) zurück. Hinweis: Für den Betrieb des Mähroboter ist ein Referenzwert des Qualitätswert nötig. Dieser wird wie im Kapitel „Gartengrenzen – Grenz-Qualitätswert“ beschrieben bestimmt, weshalb der Mähroboter zunächst mit ausge- schaltetem Mähwerk beginnt. Wurde der Wert einmal bestimmt, so beginnt der Mähroboter mit dem Startvorgang nach der eingestellten Mähzeiteinstellung. Abbrechen des Mähvorgangs

1. Drücken Sie die STOP-Taste (3), um den

Mähroboter sofort anzuhalten.

2. Öff nen Sie die Bedienfeldabdeckung (13)

3. Entriegeln Sie das Bedienfeld (2).

4. Drücken Sie die Taste „HOME“ (61), um den

Mähroboter zurück zur Ladestation (19) zu- rückzusenden.

5. Schließen Sie die Bedienfeldabdeckung (13).

6. Jetzt sucht der Mähroboter nach dem Leit-

kabel (24) um zur Ladestation (19) zu fi nden. Dabei fährt er zuerst einige Meter nach vorne und stoppt wieder um sich neu zu orientieren. Dies geschieht so lange, bis der Mähroboter am Leitkabel (24) angekommen ist. Darauf- hin folgt der Mähroboter dem Leitkabel (24) gegen den Uhrzeigersinn. Achten Sie darauf, dass keine Gegenstände auf dem Leitkabel (24) liegen. STOP-Status: Durch Drücken der STOP-Taste (3) befi ndet sich der Mähroboter in einem STOP-Status, anzeigt über die der Reihe nach blinkenden Zeit-LEDs (50). Der Mähroboter pausiert seinen Mähbetrieb bis dieser wieder aufgehoben wird. Der STOP-Status kann wie folgt aufgehoben werden:

Entsperrung des Mähroboters und Drücken der Taste „START A/B“ (64) um den Mähro- boter zum Mähen zu schicken. Schließen Sie die Displayabdeckung (25).

Entsperrung des Mähroboters und Drücken der Taste „HOME“ (61) um den Mähroboter zurück in die Station zu schicken. Schließen Sie die Displayabdeckung (25).

Entsperrung des Mähroboters und schließen der Displayabdeckung (25) innerhalb von 5 Sekunden.

Entsperrung des Mähroboters und drücken der Verriegelungstaste (62).

7. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät spannungsfrei zu schalten, hierzu zie- hen Sie den Netzstecker aus der Steckdose und schalten das Gerät über den Hauptschalter (7) aus (OFF) (Bild 8). Entnehmen Sie außerdem den Akku (A) aus dem Mähroboter (Bild 3b). Anl_FREELEXO_CAM_SPK13.indb 24Anl_FREELEXO_CAM_SPK13.indb 24 01.12.2022 15:35:0501.12.2022 15:35:05D

Vorsicht! Arbeitshandschuhe tragen!

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Der Mähroboter darf nicht mit fließendem Wasser, insbesondere unter Hochdruck, ge- reinigt werden.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

Säubern Sie den Mähroboter möglichst mit Bürsten oder Lappen.

Kontrollieren Sie die Beweglichkeit der Klin- gen (10) und der Messerscheibe (11).

Verwenden Sie zur Reinigung der Ladekon- takte am Mähroboter (1) und Ladestation (19) Reinigungsmittel für Metall oder ein sehr feines Schleifpapier. Säubern Sie diese, um einen effizienten Ladevorgang zu gewährleis- ten.

Kontrollieren Sie regelmäßig die Linse der Kameraeinheit (15) auf Verschmutzungen und reinigen Sie diese. Besonders durch Re- genfälle kann es zu Verschmutzung der Linse kommen. Verwenden Sie dazu keine aggres- siven Reinings- oder Lösungsmittel.

Abgenutzte oder beschädigte Klingen (10) sowie deren Befestigungsschrauben sind im- mer satzweise zu ersetzen.

Ersetzen Sie verschlissene oder beschädigte Teile.

Für eine lange Lebensdauer sollten alle Schraubteile sowie die Räder und Achsen gereinigt und anschließend geölt werden.

Die regelmäßige Pflege des Mähroboters sichert nicht nur lange Zeit seine Haltbarkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und einfachen Mähen Ihres Rasens bei.

Die am stärksten dem Verschleiß ausgesetz- ten Bauteile sind die Klingen (10). Prüfen Sie regelmäßig den Zustand der Klingen (10) sowie die Befestigung derselben. Sollten übermäßige Vibrationen des Mähroboters auftreten, kann dies bedeuteten, dass die Klingen (10) beschädigt sind bzw. durch Stö- ße verformt wurden. Sind die Klingen (10) ab- genutzt oder beschädigt, müssen diese sofort ausgewechselt werden.

Kontrollieren Sie regelmäßig das Schnittbild des Rasens. Durch unscharfe Klingen wer- den Grashalme nur unsauber abgeschnitten. Dadurch kann der Rasen an der Oberfläche leicht vertrocknen und wird braun. Wechseln Sie daher die Klingen regelmäßig, um einen sauberen und geraden Schnitt zu erhalten.

Kontrollieren Sie regelmäßig die Unterseite des Mähroboters auf Verschmutzungen. Reinigen Sie den Mähroboter regelmäßig. Beseitigen Sie stärkere Verunreinigungen umgehend.

In den ersten Wochen nach der Inbetriebnah- me und vorherigem Mähen mit einem kon- ventionellen Rasenmäher, kann es schnell zu starken Verunreinigungen Ihres Mähroboters kommen. Kontrollieren Sie daher die Unter- seite Ihres Mähroboters in diesem Zeitraum häufiger.

Kürzen Sie den Rasen nur in kleinen Schrit- ten, um eine starke Verunreinigung zu vermei- den.

Im Geräteinneren befinden sich keine weite- ren zu wartenden Teile.

7.2.1 Auswechseln der Klingen

Verwenden Sie nur Originalklingen, da andern- falls Funktion und Sicherheit nicht gewährleistet sind. Der Mähroboter ist mit drei an einer Messerschei- be (11) montierten Klingen (10) ausgestattet. Die- se Klingen (10) haben eine Lebensdauer von bis zu 3 Monaten (wenn keine Hindernisse getroff en werden). Bitte ersetzen Sie alle drei Klingen (10) gleichzeitig, um eine Beeinträchtigung der Effi zi- enz und Balance Ihres Gerätes auszuschließen. Zum Wechseln der Klingen (10) gehen Sie wie folgt vor (Bild 10) - Achtung! - Handschuhe tra- gen:

1. Blockieren Sie mit einem Schraubendreher

die Rotation der Messerscheibe (11). Stecken Sie hierfür den Schraubendreher durch die vorgesehenen Löcher in der Messerscheibe (11) und dem Schutzkamm.

2. Lösen Sie die Befestigungsschrauben.

3. Nehmen Sie die Klingen (10) ab und ersetzen

Sie diese gegen neue. Ersetzen Sie alle drei Klingen (10) immer satzweise.

4. Anschließend ziehen Sie die Befestigungs-

schraube wieder fest. Stellen Sie sicher, dass Anl_FREELEXO_CAM_SPK13.indb 25Anl_FREELEXO_CAM_SPK13.indb 25 01.12.2022 15:35:0501.12.2022 15:35:05D

sich die neuen Klingen (10) frei drehen las- sen. Führen Sie regelmäßig eine allgemeine Kontrolle des Mähroboters durch und entfernen Sie alle an- gesammelten Rückstände. Vor jedem Saisonstart den Zustand der Klingen (10) unbedingt überprü- fen. Wenden Sie sich bei Reparaturen an unsere Kundendienststelle. Verwenden Sie nur Original Ersatzteile.

7.2.2 Software Update

Wenn Sie die Software updaten möchten, ko- pieren Sie die neue Software auf einen leeren USB-Stick (gegebenenfalls den USB-Stick zuvor formatieren). Stellen Sie sicher, dass der Akku vollständig geladen ist, bevor Sie folgende Schrit- te ausführen.

1. Stellen Sie den eingeschalteten Mähroboter

in den Mähbereich. Der Mähroboter darf sich beim Software-Update nicht in der Ladestati- on (19) befi nden.

2. Schließen Sie am USB-Anschluss wie abge-

bildet einen USB-Stick an (Bild 11).

3.1 Der Mähroboter installiert nun die beiden Da-

teien der Reihe nach. Alternativ können die Dateien einzeln upgedatet werden. Schalten Sie hierfür den Mähroboter zuerst über den Hauptschalter aus (OFF).

3.2 System-Update (Beispiel Datei-Bezeichnung:

CMK_3100.1.2.3.4.bin): Drücken Sie die Taste „4H“ der Mähzeiteinstellung (60) und schalten Sie Mähroboter gleichzeig über den Hauptschalter (7) ein (ON).

3.3 Kamera-Update (Beispiel Datei-Bezeichnung:

Camera_1.2.3.4.bin): Drücken Sie die Tas- te „10H“ der Mähzeiteinstellung (60) und schalten Sie Mähroboter gleichzeig über den Hauptschalter (7) ein (ON).

4. Während des Update-Vorgang blinken die

5. Nach Abschluss des Vorgangs gibt der

Mähroboter durchgängig einen Piepton von sich. War der Vorgang erfolgreich so leuchten alle 4 Zeit-LEDs (50) durchgängig. Konnte der Vorgang nicht abgeschlossen werden so erlöschen alle 4 Zeit-LEDs (50) und Sie müs- sen das Software Update wiederholen.

6. Ziehen Sie den USB-Stick ab und starten Sie

den Mähroboter über den Hauptschalter (7) neu.

7.2.3 Reparatur des Leitkabels

Trennen Sie zunächst die Ladestation (19) von der Stromversorgung. Sollte es zu einer Durch- trennung des Leitkabels (24) an einer beliebigen Stelle kommen, verwenden Sie zur Reparatur die beiliegenden Kabelverbinder (25). Dazu führen Sie beide Enden des durchtrennten Leitkabels (24) in den Kabelverbinder (25) ein und drücken ihn mit der Hilfe einer Zange zusammen. Verbinden Sie den Netzstecker mit der Steck- dose. Überprüfen Sie anschließend anhand der LED-Anzeige (19a) an der Ladestation (19) die Funktion.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden:

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com Ersatzklingen Art.-Nr.: 34.140.20

Laden Sie den Akku (A) vor der Lagerung über den Winter vollständig auf und schalten Sie den Mähroboter über den Hauptschalter (7) aus (OFF). Entnehmen Sie den Akku (A) aus dem Ge- rät. Trennen Sie das Netzteil (20) von der Strom- versorgung und der Ladestation (19). Das Leitkabel (24) kann über den Winter im Frei- en gelassen werden. Stellen Sie allerdings sicher, dass die Anschlüsse gegen Korrosion geschützt sind. Trennen Sie dafür die Anschlüsse des Leit- kabels (24) von der Ladestation (19). Lagern Sie das Gerät und dessen Zubehör an ei- nem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lager- temperatur liegt zwischen 5 °C und 30 °C. Bewah- ren Sie das Gerät in der Originalverpackung auf. Anl_FREELEXO_CAM_SPK13.indb 26Anl_FREELEXO_CAM_SPK13.indb 26 01.12.2022 15:35:0601.12.2022 15:35:06D

Schalten Sie das Gerät über den Hauptschal- ter (7) aus (OFF) (Bild 8).

Bringen Sie, falls vorhanden, Transport- schutzvorrichtungen an.

Schützen Sie das Gerät gegen Schäden und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.

Sichern Sie das Gerät gegen Verrutschen und Kippen.

Tragen Sie den Mähroboter am Tragegriff (6) mit der Messerscheibe (11) vom Körper weg gerichtet.

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wiederver- wendbar oder kann dem Rohstoff kreislauf zurück- geführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstelle abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Haus- müll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orde- rung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigen- tumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nati- onalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Bitte beachten Sie bei der Entsorgung, dass Ak- kus und Leuchtmittel (z. B. Glühbirne) dem Gerät entnommen werden. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produk- te, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten Diese Sendung enthält Lithium-Ionen-Batterien. Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorg- sam behandeln. Entzündungsgefahr bei Beschä- digung des Versandstücks. Bei Beschädigung des Versandstücks: Kontrolle und erforderlichen- falls erneutes Verpacken. Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an. Anl_FREELEXO_CAM_SPK13.indb 27Anl_FREELEXO_CAM_SPK13.indb 27 01.12.2022 15:35:0701.12.2022 15:35:07D

11. Anzeige der Ladestation und Fehlerbehebung

LED-Anzeige (19a) Beschreibung Lösung Aus - Keine Stromversorgung - Prüfen Sie die Stromversorgung Leuchtet Grün - Bereit zum Mähen - Akku vollständig geladen - Leitkabel (24) angeschlos- sen Blinkt Grün - Leitkabel (24) durchtrennt - Untersuchen Sie das Leitkabel (24) auf einen Bruch Leuchtet Rot - Akku wird geladen - Warten Sie, bis der Akku vollständig gela- den ist.

12. Anzeige des Mähroboters und Fehlerbehebung

Regensensor-LED (53) Beschreibung / mögliche Ursache Lösung Blinkt gelb - Der Regensensor (5) hat ausgelöst. - Warten Sie bis der Mähroboter trocken ist. - Eine detaillierte Beschreibung zum Sen- sor ist in Kapitel 5.2 nachzulesen. GNSS-LED (54) Beschreibung / mögliche Ursache Lösung Blinkt grün - der Mähroboter sucht nach einer GNSS-Verbindung und kalibriert die Position der La- destation (19). - GNSS-Signal ungenau - Warten bis die Kalibrierung abgeschlos- sen ist. - Blinkt die GNSS-LED (54) dauerhaft, ist das empfangene Signal sehr schwach (Abschirmung durch Gebäude / Baum) und die Position der Ladestation (19) soll- te angepasst werden. Leuchtet grün - der Mähroboter hat die Posi- tion der Ladestation (19) mit Hilfe von GNSS kalibriert. - GNSS-Signal genau - Mähroboter bereit. Blinkt gelb - kein GNSS-Signal vorhan- den - Achten Sie darauf, dass der Mähroboter sich im Freien befi ndet und das GNSS- Signal nicht abgeschirmt wird. Leuchtet gelb - der Mähroboter ist zu weit von der Ladestation (19) ent- fernt. - Bringen Sie den Mähroboter in den Mäh- bereich, welcher in der Nähe der Ladesta- tion (19) ist. Schalten Sie den Hauptschal- ter (7) aus (OFF) und wieder ein (EIN), um den Mähroboter neu zu starten. Leuchtet rot - Hardware-Fehler des GNSS- Moduls - Wenden Sie sich an den Kundendienst. Anl_FREELEXO_CAM_SPK13.indb 28Anl_FREELEXO_CAM_SPK13.indb 28 01.12.2022 15:35:0701.12.2022 15:35:07D

Akku-LED (55) Beschreibung / mögliche Ursache Lösung Leuchtet grün - Akku vollständig geladen - Mähroboter bereit Leuchtet rot - Ladezustand des Akkus niedrig - Der Mähroboter fährt zur Ladestation (19) um den Akku aufzuladen. Blinkt grün - Akku wird geladen - der Mähroboter befi ndet sich in der Lade- station (19) und wird geladen. Blinkt rot Batteriefehler: - Bei dem Mähroboter ist ein Batteriefehler aufgetreten - Akku lässt sich nicht laden - Akku hat das Ende seiner Lebensdauer erreicht - Stellen Sie sicher, dass der Akku richtig montiert wurde. - Prüfen Sie, ob der Hauptschalter (7) eingeschaltet (ON) ist, während sich der Mähroboter in der Ladestation (19) befi n- det. - Prüfen Sie die Position der Ladestation (19). Tauschen Sie falls erforderlich den Akku aus. Leuchtet gelb Übertemperaturfehler: - Zu hohe / zu niedrige Akku- temperatur bzw. Übertempe- ratur der Steuerung - Bei einer Batterietemperatur über 65 °C kehrt der Mähro- boter zur Ladestation (19) zurück. - Bei einer Batterietemperatur über 45 °C oder unter 0 °C wird der Ladevorgang ge- stoppt und der Mähroboter wartet an der Ladestation (19). - Verlegen Sie die Arbeitszeit im Sommer auf die frühen Morgenstunden und ver- meiden Sie den Betrieb des Mähroboters während der heißen Stunden des Tages. - Nach dem Abkühlen des Akkus bzw. der Steuerung in den zulässigen Tempera- turbereich, kehrt der Mähroboter auto- matisch in den programmierten Betrieb zurück. Leitkabel-LED (56) Beschreibung / mögliche Ursache Lösung Leuchtet grün Der Mähroboter befi ndet sich in der Ladestation (19) oder in der Nähe der Suchschleife und die Abwei- chung zum Referenz-Qualitätswert ist gering. - Mähroboter bereit. Blinkt gelb Der Mähroboter befi ndet sich in der Ladestation (19) oder innerhalb der Suchschleife und die Abweichung zum Referenz-Qualitätswert hat sich verschlechtert. Mähroboter bereit. Überprüfen Sie gegebenenfalls die Grenzen des Mähbereichs, da diese sich noch weiter verschlechtern können. Dadurch kann der Mähroboter dann nicht mehr arbeiten Blinkt rot Der Mähroboter befi ndet sich in der Ladestation (19) oder innerhalb der Suchschleife und die Abweichung zum Referenz-Qualitätswert ist zu groß. Der Mähroboter bleibt in der Ladestation (19). Überprüfen Sie die Grenzen des Mähbereichs. Anschließend den Referenzwert löschen und eine neue Initialisierung des Grenz-Qualitätswertes durchführen. Anl_FREELEXO_CAM_SPK13.indb 29Anl_FREELEXO_CAM_SPK13.indb 29 01.12.2022 15:35:0801.12.2022 15:35:08D

Leitkabel-LED (56) Beschreibung / mögliche Ursache Lösung Leuchtet rot Kamera-Fehler: Der Mähroboter empfängt kein Sig- nal von der Kameraeinheit. Schalten Sie den Hauptschalter (7) aus (OFF) und wieder ein (EIN), um den Mähroboter neu zu starten. Aus - Das Leitkabel (24) wurde be- schädigt. - Die Stromversorgung der Lade- station (19) wurde unterbrochen. - Der Mähroboter befi ndet sich außerhalb der Suchschleife. Prüfen Sie, ob die LED-Anzeige (19a) an der Lade- station (19) grün leuchtet. - Stellen Sie sicher, dass das Leitkabel (24) kor- rekt und mittig unter der Ladestation (19) verlegt ist. - Prüfen Sie die Position der Ladestation (19). Alarm-LED (57) Beschreibung / mögliche Ursache Lösung Leuchtet gelb Mäher angehoben: - Hebesensor kontinuierlich für 10 Sekunden ausgelöst Mäher blockiert: - Hindernissensor innerhalb einer Minute mehrfach aktiviert - Hindernissensor für 10 Sekun- den dauerhaft aktiviert - Hindernissensor während der Fahrt zurück zur Ladestation (19) dreimal aktiviert Zu nahe an Station: - Mähroboter wurde zu nahe an der Ladestation (19) zurückge- schickt Umgefallen: - Mähroboter wurde für 10 Sekun- den dauerhaft gekippt - Mähroboter für längere Zeit in eine Richtung geneigt Drücken Sie die STOP-Taste (3), um die Bedien- feldabdeckung (13) zu öff nen. Starten Sie den Mähvorgang über das Bedienfeld (2) neu: - Falls dieser Fehler häufi ger auftritt, prüfen Sie den Mähbereich auf Hindernisse mit einer Höhe über 10 cm und entfernen Sie diese oder tren- nen Sie die Hindernisse vom Mähbereich ab. Drücken Sie die STOP-Taste (3), um die Bedien- feldabdeckung (13) zu öff nen. Starten Sie den Mähvorgang über das Bedienfeld (2) neu: - Prüfen Sie, ob der Mähroboter durch ein Hinder- nis blockiert oder zwischen Bäumen, Büschen etc. eingeklemmt ist. Beseitigen Sie das Hinder- nis oder vermeiden Sie diesen Bereich. - Falls dieser Fehler häufi ger auftritt, prüfen Sie den Mähbereich. Achten Sie besonders auf enge Winkel, Korridore, Zäune, Felsen etc. - Prüfen Sie, ob das Gras zu hoch ist und der Mähroboter blockiert wird. Mähen Sie das Gras in diesem Fall auf unter 60 mm. Drücken Sie die STOP-Taste (3), um die Bedien- feldabdeckung (13) zu öff nen. Starten Sie den Mähvorgang über das Bedienfeld (2) neu: - Der Mähroboter sollte mit einem Mindestab- stand von 2 m zurück zur Ladestation (19) ge- schickt werden. Drücken Sie die STOP-Taste (3), um die Bedien- feldabdeckung (13) zu öff nen. Starten Sie den Mähvorgang über das Bedienfeld (2) neu: - Bringen Sie den Mähroboter auf eine ebene Fläche und starten Sie ihn neu. - Falls der Mähroboter aufgrund eines steilen Ab- hangs im Mähbereich gekippt ist, grenzen Sie diesen Bereich aus, um starke Steigungen zu vermeiden. Anl_FREELEXO_CAM_SPK13.indb 30Anl_FREELEXO_CAM_SPK13.indb 30 01.12.2022 15:35:0801.12.2022 15:35:08D

Alarm-LED (57) Beschreibung / mögliche Ursache Lösung Leuchtet gelb Radfehler: - Hinterräder (8) wurden durch ein Hindernis angehoben - Hinterräder (8) können sich durch unebenen Rasen frei dre- hen STOP-Knopf Fehler: Die Bedienfeldabdeckung (13) ist geöff net und eine Taste des Bedienfeldes (2) wurde gedrückt, aber die STOP-Taste (3) wurde nicht ausgelöst Außerhalb: Der Mähroboter erkennt keine Ra- senfl äche oder Rasengrenze und befi ndet sich dabei außerhalb des Mähbereichs. Drücken Sie die STOP-Taste (3), um die Bedien- feldabdeckung (13) zu öff nen. Starten Sie den Mähvorgang über das Bedienfeld (2) neu: - Bringen Sie den Mähroboter auf eine ebene Fläche und starten Sie ihn neu Drücken Sie die STOP-Taste (3), um die Bedien- feldabdeckung (13) zu öff nen. Starten Sie den Mähvorgang über das Bedienfeld (2) neu: - Überprüfen Sie, dass sich die Bedienfeldabde- ckung (13) mit der STOP-Taste (3) frei öff nen und schließen lässt. - Überprüfen Sie die Funktionalität der STOP- Taste (3). Drücken Sie die STOP-Taste (3), um die Bedien- feldabdeckung (13) zu öff nen. Starten Sie den Mähvorgang über das Bedienfeld (2) neu: - Stellen Sie sicher, dass sich der Mähroboter im Mähbereich befi ndet. Leuchtet rot Sensorfehler: - Mähroboter wurde aufgrund ei- nes Sensorfehlers angehalten Motorfehler / Motorüberstrom: - Mähroboter aufgrund eines Überstroms im Motor oder eines Motorfehlers angehalten Betriebsfehler: - Mähroboter wurde aufgrund ei- nes Betriebsfehlers angehalten Schalten Sie den Hauptschalter (7) aus (OFF) und wieder ein (ON), um den Mähroboter neu zu starten. Schalten Sie den Hauptschalter (7) aus (OFF) und wieder ein (ON), um den Mähroboter neu zu starten. - Prüfen Sie die Höhe des Grases im Mähbereich und mähen Sie bei Bedarf mit einem konventio- nellen Rasenmäher das Gras auf unter 60 mm. - Erhöhen Sie die Schnitthöhe. Beginnen Sie immer mit einer höheren Schnitthöhe und re- duzieren Sie diese in kleinen Schritten bis zur gewünschten Höhe. - Untersuchen Sie die Messerscheiben (11) und Räder auf Verschmutzung und reinigen Sie die- se Teile gründlich. - Prüfen Sie die Hinterräder und die Messerschei- be (11) auf Blockaden. Falls Sie diese Blocka- den nicht lösen können, wenden Sie sich an den zuständigen Kundendienst. Schalten Sie den Hauptschalter (7) aus (OFF) und wieder ein (ON), um den Mähroboter neu zu starten. Blinkt rot Magnetbandsensor-Fehler: Der Mähroboter empfängt kein Sig- nal vom Magnetbandsensor. Schalten Sie den Hauptschalter (7) aus (OFF) und wieder ein (EIN), um den Mähroboter neu zu starten. Anl_FREELEXO_CAM_SPK13.indb 31Anl_FREELEXO_CAM_SPK13.indb 31 01.12.2022 15:35:0901.12.2022 15:35:09D

Fehlersuche Fehler Mögliche Ursache Beseitigung Der Mähroboter steht im Mähbereich. Der Mähroboter lässt sich nicht einschalten. - Akkuspannung zu gering - Fehler am Stromkreis oder der Elektronik - Bringen Sie den Mähroboter zum Aufl aden zur Ladestation (19) zurück. - Schalten Sie den Hauptschalter (7) an (ON). - Wenden Sie sich an den Kundendienst. - Überprüfen Sie die Position der Ladestation (19) und den maximalen Abstand zur Ladestation (19) - Bitte verwenden Sie einen Akku mit höherer Kapazität. - Achtung: Bei Verwendung eines Multi-Ah- Akkus (z.B. 4-6 Ah) die höhere Kapazität einstellen. Durch die schonende Ladung und Entladung beim Mähroboter ist die Nutzung der geringeren Kapazität zur Verlängerung der Le- bensdauer nicht notwendig. Der Mähroboter kann nicht in die Ladestation fahren. - Ladestation (19) nicht korrekt installiert. - Stellen Sie sicher, dass die LED-Anzeige (19a) an der Ladestation (19) grün leuchtet. - Stellen Sie sicher, dass die Leitkabel (24) an der Ladestation (19) angeschlossen sind und das vordere Leitkabel (24) mittig unter der Ladestati- on (19) verlegt ist. - Stellen Sie sicher, dass die Ladestation (19) korrekt positioniert ist. Der Mähroboter ist sehr laut. - Klingen (10) beschädigt - An den Klingen (10) haften viele Fremdstoff e an - Mähroboter zu nah an Hindernis- sen gestartet - Messerantrieb oder Antriebsmo- tor beschädigt - Andere Teile des Mähroboters beschädigt - Tauschen Sie die Klingen (10) aus. Die 3 Klin- gen (10) müssen gleichzeitig getauscht werden. - Die Betriebseffi zienz des Mähroboters hängt von der Schärfe der Klingen (10) ab. Halten Sie die Klingen (10) deshalb in gutem Zustand. - Schalten Sie den Mähroboter sicher ab und tragen Sie Arbeitshandschuhe, während Sie die Klingen (10) reinigen, um Schnittverletzungen zu vermeiden. - Lassen Sie den Motor durch den Kundendienst reparieren oder austauschen. Der Mähroboter bleibt in der Ladestation. Der Mähroboter kehrt immer wieder zur La- destation zurück. - Falsche Arbeitszeiteinstellungen - Der Akkuladezustand ist zu ge- ring und sinkt auf unter 30 %. - Der Regensensor hat ausgelöst. - Der Mähroboter ist überhitzt. - Es beginnt zu Dämmern, wo- durch die Kameraeinheit nicht mehr richtig arbeiten kann. - Prüfen Sie die Arbeitszeiteinstellungen. - Der Mähroboter beginnt und beendet seine Ar- beit je nach eingestelltem Zeitfenster. Außerhalb dieses Zeitfensters bleibt der Mähroboter in der Ladestation (19). Der Mähroboter kann die Ladestation (19) nicht fi nden - Die Ladestation (19) befi ndet sich an einer Position, an der nur ein schwaches GNSS-Signal empfangen wird - Hindernisse in unmittelbarer Nähe zur Leitkabelschleife ver- hindern das Anfahren der Schlei- fe. - Passen Sie die Position der Ladestation (19) an und Löschen Sie wie in der Bedienungsanlei- tung beschrieben die Kartierung. - Passen Sie die Form der Leitkabelschleife an / Vergrößern Sie die Leitkabelschleife. ACHTUNG! Ein durchtrenntes Leitkabel und Folgeschäden unterliegen nicht der Garantie! Anl_FREELEXO_CAM_SPK13.indb 32Anl_FREELEXO_CAM_SPK13.indb 32 01.12.2022 15:35:1001.12.2022 15:35:10D

Fehlersuche Magnetband (27) Fehler Mögliche Ursache Beseitigung Mähroboter erkennt das Magnetband (27) nicht und fährt darüber hinweg. - Das Magnetband (27) ist zu tief im Boden verlegt. - Das Magnetband (27) funk- tioniert nicht richtig, weil die Außentemperatur zu hoch ist. - Verlegen Sie das Magnetband (27) auf dem Boden oder ca. 5 cm im Boden. - Warten Sie, bis sich die Temperatur abge- kühlt hat. Vermeiden Sie den Betrieb des Mähroboters während der heißen Stun- den des Tages. Der Mähroboter stoppt bzw. fährt unkontrolliert in der Nähe des Begren- zungsbereichs. - Das Magnetband (27) ist zu nahe am Leitkabel (24) ver- legt. Die Distanz zwischen zwei unabhängigen Begren- zungsbereichen mit Magnet- band (27) ist zu gering. - Im Mähbereich kommt es aufgrund von elektrischen Kabeln zu Störungen. - Halten Sie einen Abstand von mindestens 80 cm zwischen dem Leitkabel (24) und dem Magnetband (27) oder zwischen zwei Begrenzungsbereichen ein. - Vermeiden Sie elektrische Kabel die im Mähbereich verlaufen. Positionieren Sie die Ladestation (19) am Rand des Mähbereichs. Halten Sie einen Abstand zu fremden Mähfl ächen (z.B. Nachbarn), welche mit einem Begrenzungsdraht be- trieben werden. Der Mähroboter dringt in den Be- grenzungsbereich ein. - Der Mähroboter rutscht über das Magnetband (27). - Vermeiden Sie es, das Magnetband (27) an Steigungen zu verlegen. - Achten Sie auf die angegebenen Installa- tionsbedingungen. Anl_FREELEXO_CAM_SPK13.indb 33Anl_FREELEXO_CAM_SPK13.indb 33 01.12.2022 15:35:1001.12.2022 15:35:10D

13. Datenschutzhinweise FREELEXO CAM

Die Einhell Germany AG freut sich über Ihre Nutzung des FREELEXO CAM Mähroboters. Der Schutz personenbezogener Daten ist uns ein wichtiges Anliegen. Im Nachfolgenden beschreiben wir, welche Daten im Allgemeinen bei Nutzung des Geräts verarbeitet werden.

Standort der Ladestation Der Mähroboter speichert lokal am Gerät den über GNSS-Positionsbestimmung ermittelten Stand- ort der Ladestation. Dieser wird benötigt, um das Gerät nach Abschluss der Mäharbeit zurück zur Ladestation bzw. zum Leitkabel zu navigieren. Im Servicefall, kann diese Information über das Logfi- le physisch am Geräts ausgelesen werden.

Zeitpunkt Sonnenaufgang/Sonnenuntergang Der Mähroboter speichert lokal am Gerät den über GNSS-Positionsbestimmung ermittelten Zeit- punkt des Sonnenaufgangs bzw. Sonnenuntergangs. Dies wird benötigt, damit das Gerät nur in einem Zeitintervall gestartet werden kann, in dem die Kameraeinheit Bilder generieren kann, mit ausreichender Helligkeit. Im Servicefall, kann diese Information über das Logfile physisch am Gerät ausgelesen werden.

Bilder der Kameraeinheit Der Mähroboter speichert lokal am Gerät, Bilder welche über die Kameraeinheit generiert wurden. Dies wird systemseitig benötigt, um den Algorithmus des Mähroboters stetig zu verbessern. Am Mäher befinden sich Bilder, welche während der letzten 15 Minuten Mäharbeit generiert wurden. Dieser Datensatz wird laufend überschrieben. Befindet sich der Mäher in der Ladestation bzw. sucht der Mähroboter die Ladestation werden keine Bilder generiert. Im Servicefall, können diese Bilder lokal ausgelesen werden, um aufgetretene Fehler nachvollziehen zu können. Diese Bilder werden anschließend gelöscht. Sie können selbst, sowohl die standortspezifi schen Informationen, als auch die generierten Bilder vom Gerät löschen. Schalten Sie zunächst den Mähroboter über den Hauptschalter aus. Durch gleichzeiti- ges Drücken der Verriegelungstaste (Löschung der GNSS-Informationen) beziehungsweise der Taste „OK“ (Löschung der Kamera-Bilder) und das Einschalten des Mähroboter über den Hauptschalter, wer- den die entsprechenden gespeicherten Informationen gelöscht. Am Gerät ertönt ein akustisches Signal, welches die Löschung bestätigt. Eine ausführliche Dokumentation zu unseren Datenschutzrichtlinien fi nden Sie auf unserer Homepage unter Datenschutz. Anl_FREELEXO_CAM_SPK13.indb 34Anl_FREELEXO_CAM_SPK13.indb 34 01.12.2022 15:35:1101.12.2022 15:35:11D

14. Anzeige Ladegerät

Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Aus Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät An Aus Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen. Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO) Danach wird bis zur vollständigen Ladung auf eine Schonladung um- geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade- gerät vom Netz. Blinkt Aus Anpassungsladung Das Ladegerät befi ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45° C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden. Blinkt Blinkt Fehler Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät. An An Temperaturstörung Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C). Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf. Anl_FREELEXO_CAM_SPK13.indb 35Anl_FREELEXO_CAM_SPK13.indb 35 01.12.2022 15:35:1101.12.2022 15:35:11D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Akku Verbrauchsmaterial/ Verbrauchsteile* Klingen Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_FREELEXO_CAM_SPK13.indb 36Anl_FREELEXO_CAM_SPK13.indb 36 01.12.2022 15:35:1201.12.2022 15:35:12D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos- sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_FREELEXO_CAM_SPK13.indb 37Anl_FREELEXO_CAM_SPK13.indb 37 01.12.2022 15:35:1201.12.2022 15:35:12D

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg- barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein ȵ ächendeckendes Service-Partnernetz. Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.Einhell Service · Eschenstraße 6 · 94405 Landau an der IsarDeutschland ÖsterreichService-Hotline: 09951 - 959 2037 01-2053 3517Hilfestellung bei Selbstmontage: 09951 - 959 2035 01-2053 3515Inbetriebnahme Service: 09951 - 959 2036 01-2053 3516E-Mail: [e-mail] [e-mail] freuen uns auf Ihren Besuch unter Sehr geehrte Kundin, sehr geehrter Kunde, LIEBE MÖGLICHMACHER, Einhell-Service.com

5.1 Funktionsprincip

5.1 Funktionsprincip

4. Technische gegevens

4. Technische gegevens
