NÁVOD NA OBSLUHU GECH 3665 Li EINHELL

botické sekačky a sekané plochy

prázdný USB fl ash disk (obr. 11).

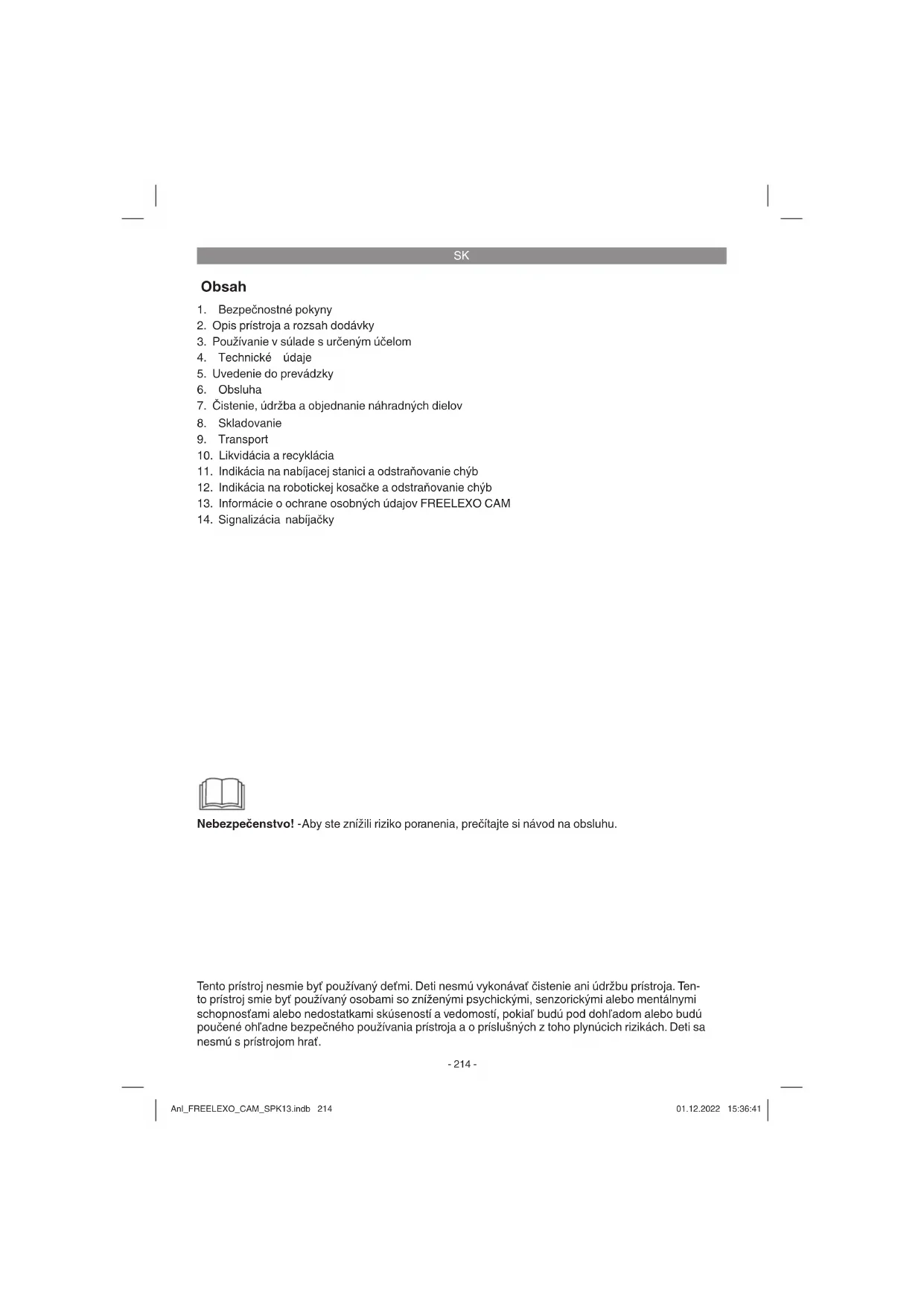

2. Opis prístroja a rozsah dodávky

3. Používanie v súlade s určeným účelom

5. Uvedenie do prevádzky

10. Likvidácia a recyklácia

11. Indikácia na nabíjacej stanici a odstraňovanie chýb

12. Indikácia na robotickej kosačke a odstraňovanie chýb

13. Informácie o ochrane osobných údajov FREELEXO CAM

14. Signalizácia nabíjačky

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu. Tento prístroj nesmie byť používaný deťmi. Deti nesmú vykonávať čistenie ani údržbu prístroja. Ten- to prístroj smie byť používaný osobami so zníženými psychickými, senzorickými alebo mentálnymi schopnosťami alebo nedostatkami skúseností a vedomostí, pokiaľ budú pod dohľadom alebo budú poučené ohľadne bezpečného používania prístroja a o príslušných z toho plynúcich rizikách. Deti sa nesmú s prístrojom hrať. Anl_FREELEXO_CAM_SPK13.indb 214Anl_FREELEXO_CAM_SPK13.indb 214 01.12.2022 15:36:4101.12.2022 15:36:41SK

Nebezpečenstvo! Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento ná- vod na obsluhu/bezpečnostné pokyny. Následne ho starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vz- niknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženom zošitku! Varovanie! Prečítajte si všetky bezpečnostné predpi- sy, pokyny, zobrazenia a technické údaje, ktorými je tento elektrický nástroj vybavený. Zanedbanie dodržiavania nasledujúcich pokynov môže spôsobiť úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie. Vysvetlenie použitých symbolov (pozri obr. 13) A. VAROVANIE – Pred prevádzkovaním stroja si prečítajte návod na obsluhu! B. VAROVANIE – Pri prevádzke stroja dodržujte príslušnú bezpečnostnú vzdialenosť! C. VAROVANIE – Pred vykonávaním prác na stroji alebo pred nadvihnutím stroja aktivujte zaisťovacie zariadenie! POZOR – Nedotýkaj- te sa rotujúcich nožov! D. VAROVANIE – Nedopravujte sa na stroji! PO- ZOR – Nedotýkajte sa rotujúcich nožov! E. Trieda ochrany II (dvojitá izolácia). F. Skladovanie akumulátorov len v suchých miestnostiach s teplotou okolia v rozsahu +10 °C – +40 °C. Akumulátory skladujte len v nabitom stave (nabité min. na 40 %). G. Trieda ochrany III H. Pomalá poistka 2 A

I. Určené len na použitie v suchých miestnos-

tiach. J. VAROVANIE: Na nabíjanie batérie používajte iba odnímateľný sieťový adaptér NT24/1 / PS24/1, ktorý bol dodaný spolu s prístrojom. Pozor! Počas búrky vytiahnite elektrickú zástrčku zo sie- te a vodiaci kábel odpojte od nabíjacej stanice.

2. Opis prístroja a rozsah dodávky

9. Veko priečinka na akumulátory

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Odstráňte obalový materiál ako aj obalové/ transportné poistky (pokiaľ sú obsiahnuté).

Skontrolujte, či nedošlo k poškodeniu prístro- ja a príslušenstva transportom.

Pokiaľ možno, uschovajte si obal až do konca záručnej doby. Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia! Rozsah dodávky, montážny materiál a príslušenstvo (z časti nie je súčasťou dodávky): Rozsah dodávky nájdete v priloženom informačnom liste k rozsahu dodávky.

Bezpečnostné pokyny Potrebné pomôcky (nie sú súčasťou dodávky)

Vodováha (voliteľne)

3. Používanie v súlade s určeným

účelom Robotická kosačka je vhodná na súkromné používanie v súkromných záhradách a hobby záhradkách výlučne na kosenie trávnikov. Stroj sa smie používať len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ/obsluhu- júca osoba, nie však výrobca. Prosím, dbajte na to, že naše prístroje neboli svo- jim určením konštruované na profesionálne, re- meselnícke ani priemyselné použitie. Nepreberá- me žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Hodnoty hlučnosti boli merané podľa príslušných noriem EN ISO 3744:1995 a ISO 11094: 1991. Varovanie! Toto náradie pri používaní vytvára elek- tromagnetické pole. Toto pole môže v určitých prípadoch ovplyvňovať aktívne alebo pasívne lekárske implantáty. Na zníženie nebezpečenstva vážnych alebo smrteľných poranení, odporúčame osobám s lekárskymi implantátmi pred používaním náradia konzultovať svojho lekára a výrobcu lekárskeho implantátu. Anl_FREELEXO_CAM_SPK13.indb 216Anl_FREELEXO_CAM_SPK13.indb 216 01.12.2022 15:36:4201.12.2022 15:36:42SK

5. Uvedenie do prevádzky

Pred začatím inštalácie robotickej kosačky si prečítajte celý návod na obsluhu. Kvalita inštalácie priamo ovplyvňuje výsledný výsle- dok kosenia.

Dôsledne dodržiavajte návod na obsluhu, aby ste zaistili správnu a bezpečnú prevádzku robotickej kosačky. Robotická kosačka si volí svoj smer náhodne. Záhrada sa pritom kompletne skosí, keďže robotická kosačka sa dostane do všetkých oblastí, ktoré nie sú vylúčené ohraničeniami a prekážkami. Keď robotická kosačka zistí, že do- siahla hranicu trávnika alebo rozpozná prekážku, zmení smer a pokračuje v kosení náhodne iným smerom. Robotická kosačka rozpoznáva prekážky a plochu trávnika prostredníctvom snímačov, vďaka čomu sa môže voľne pohybovať v pracovnej oblasti. Robotická kosačka má kamerovú jednotku, ktorá generuje a spracováva snímky oblasti, ktorá sa nachádza pred ňou. Pritom sa skúma a kontroluje priestor, ktorý je pred ňou, či ide o plochu na ko- senie alebo hranicu trávnika, prípadne prekážku. Pokiaľ sa priestor pred ňou vyhodnotí ako plocha na kosenie, pohne sa robotická kosačka so zap- nutým kosiacim mechanizmom smerom dopredu. Ak sa táto plocha vyhodnotí ako hranica trávnika, prípadne ako prekážka, robotická kosačka sa zastaví, opätovne skontroluje oblasť kosenia a začne znovu kosiť v náhodnom smere. Oblasť kosenia sa musí dôkladne skontrolovať a upraviť, aby robotická kosačka mala dostatok priestoru na rozpoznanie, kde oblasť kosenia končí. Hranice trávnika musia byť jasne defi nované, aby ich ro- botická kosačka mohla vo svojej reakčnej dobe jednoznačne rozpoznať. Položený vodiaci kábel (24) slúži na presné do- kovanie v nabíjacej stanici (19) a počas kosenia nepredstavuje prekážku. Robotická kosačka sa preto musí nachádzať na trávniku s jasnými optickými a fyzickými hranicami. Aby robotická kosačka našla vodiaci kábel (24) a násled- ne nabíjaciu stanicu (19), musí sa robotická kosačka pred prvým spustením procesu kosenia nachádzať v nabíjacej stanici (19). Polohu nabí- jacej stanice (19) určuje prostredníctvom globál- neho navigačného satelitného systému (GNSS). Ak sa poloha nabíjacej stanice (19) zmení, musí sa robotická kosačka nutne znovu umiestniť do nabíjacej stanice (19) na kalibráciu. Uistite sa, že žiadne tienenie alebo prístrešok nebránia určeniu polohy. Neumiestňujte nabíjaciu stanicu (19) do blízkosti vysokých budov. Kalibrácia tu za určitých okolností kvôli nedostatku signálu nemusí byť možná. Pri nízkom stave nabitia akumulátora sa robotická kosačka vráti do nabíjacej stanice (19). S po- mocou modulu GNSS určí robotická kosačka svoju vzdialenosť od nabíjacej stanice (19) a vyhľadá ju. Ak robotická kosačka na svojej ceste k vyhľadávacej slučke narazí na hranicu záhrady alebo na prekážku, robotická kosačka si uloží svoju polohu a zmapuje sa oblasť kosenia. Vďaka tomu robotická kosačka pri nepretržitom používaní rýchlejšie nájde cestu späť do nabíjacej stanice (19). Robotická kosačka po príchode k vodiacemu káblu (24) prejde pomocou svojich senzorov na rozpoznanie drôtu do nabíjacej sta- nice.(19). V závislosti od veľkosti záhrady a jej komplexnosti môže tento proces trvať niekoľko minút. Prostredníctvom globálneho navigačného sate- litného systému (GNSS) sa vyhľadávajú aj infor- mácie o východe/západe slnka špecifi cké pre dané miesto. Pre správne fungovanie robotickej kosačky je nevyhnutný dostatok denného svetla. Pravidelne kontrolujte, či šošovka kamerovej jed- notky (15) nie je znečistená.

Robotická kosačka je vybavená viacerý- mi snímačmi. Robotická kosačka sa môže pohybovať vo svojej oblasti kosenia pomocou svojich snímačov.

Snímač zdvihu: Ak sa robotická kosačka zdvihne zozadu o viac ako 30° od zeme, alebo ak predné ko- leso (12) stratí kontakt so zemou, robotická kosačka a rotácia čepelí (10) sa okamžite zastavia.

Snímač sklonu: Ak sa robotická kosačka nakloní silne do jedného smeru, robotická kosačka a rotácia čepelí (10) sa okamžite zastavia.

Kamerová jednotka: Robotická kosačka disponuje kamerovou jed- notkou (15), ktorá analyzuje oblasť kosenia, ktorá sa nachádza pred robotickou kosačkou (približne 1m²). Kamera je nasmerovaná na zem, čo znamená, že sa snímajú objekty v oblasti záberu s maximálnou výškou 50 cm. Obrazový materiál, ktorý má byť spracovaný, sa v robotickej kosačke ukladá iba lokálne a dočasne, a priebežne sa prepisuje. Robotická kosačka dokáže rozpoznať prekážky a pracovnú oblasť, kde už nie je trávnik. Ak ro- botická kosačka narazí na prekážku alebo už nedeteguje trávnik, zastaví sa a začne znovu kosiť v náhodnom smere. Vďaka kamerovej jednotke je možné, aby robotická kosačka pracovala aj za súmraku, resp. v noci. Zvole- né pracovné okno by malo byť pritom v ob- dobí dňa, keď je denné svetlo, aby robotická kosačka mohla spoľahlivo fungovať. Tým sú chránené aj drobné zvieratá, napr. ježkovia, ktoré sú aktívne za súmraku.

Snímače vzdialenosti: Robotická kosačka je vybavená snímačmi vzdialenosti (16), pomocou ktorých vie detegovať prekážky na svojej dráhe. Ak ro- botická kosačka narazí na prekážku, zastaví sa a začne znovu kosiť v náhodnom smere.

Snímač magnetickej pásky Robotická kosačka je vybavená snímačom magnetickej pásky a deteguje magnetickú pásku ležiacu na zemi (27). Ak robotická kosačka narazí magnetickú pásku, zastaví sa a začne znovu kosiť v náhodnom smere. Magnetická páska slúži ako virtuálna hranica, ktorá umožňuje vymedziť oblasti záhrady, kde robotická kosačka nemá kosiť.

Dažďový snímač: Robotická kosačka je vybavená dažďový snímačom (5), aby sa zabránilo, že bude ro- botická kosačka pracovať v daždi. Pri rozpoz- naní dažďa sa robotická kosačka vráti naspäť do nabíjacej stanice (19), kde sa kompletne nabije. Až keď je dažďový snímač (5) znovu suchý, pokračuje v práci za predpokladu, že sa nachádza ešte stále v aktívnom časovom okne. Ak sa aktivoval dažďový snímač (5), rozsvieti sa LED dióda (53) dažďového snímača. Nespájajte dva kovové snímače nakrátko s kovom alebo iným vodivým ma- teriálom. Poškodzuje to správne fungovanie robotickej kosačky.

GNSS modul Robotická kosačka určuje svoju polohu a polohu nabíjacej stanice (19) prostredníctvom globálneho navigačného satelitného systému (GNSS). To pomáha, aby robotická kosačka našla cestu naspäť do nabíjacej stanice (19). Robotická kosačka dokáže pomocou GNSS modulu určiť miestne časy východu a západu slnka, čo znamená, že robotická kosačka nemôže kosiť za súmraku alebo v noci. Tak môže robotická kosačka so svojou kamero- vou jednotkou (15) spoľahlivo pracovať. Pros- tredníctvom GNSS modulu určuje robotická kosačka vždy svoju vzdialenosť od nabíjacej stanice (19). Robotická kosačka sa smie vzdialiť od nabíjacej stanice (19) do vzdia- lenosti maximálne 1000 m, inak sa rozsvieti LED GNSS (54) na oranžovo a robotická kosačka nebude fungovať v režime hlavnej plochy. Pre prevádzku v režime vedľajších plôch vzdialenosť od nabíjacej stanice (19) nie je relevantná.

Ak je trávnik vyšší ako 60 mm, musí sa tráva skrátiť, aby sa robotická kosačka nadmerne nezaťažovala a neobmedzovala sa účinnosť prevádzky. Na tento účel použite bežnú kosačku alebo kosačku/vyžínač. Z trávy odstráňte všetky voľné predmety, ktoré by mohla robotická kosačka poškodiť alebo ktoré by mohli poškodiť robotickú kosačku. Skontrolujte oblasť kosenia a jej hranice trávnika, ako aj oblasti, ktoré sa nemajú kosiť. V nasle- dujúcich kapitolách tohto návodu na obsluhu nájdete informácie, ako môžete jednoznačne defi novať hranice trávnika a chrániť určité oblasti. Niektoré prekážky je robotická kosačka schopná rozpoznať včas a tieto nemusia byť komplikovane chránené. Majte pripravené nasledovné nástroje: kladi- vo, kliešte, odizolovacie kliešte a vodováhu (voliteľne).

5.3.1 Výpočet sklonu trávnika

Robotická kosačka dokáže prekonať sklony do 25 %. Väčším sklonom sa preto vyhýbajte. Sklon je možné určiť s prekonanou výškou na vzdialenosť (obr. 3a). Príklad: a/b = 25 cm/100 cm = 25 %

5.3.2 Montáž akumulátora

Na prevádzku robotickej kosačky je potrebný akumulátor (A) série Power-X-Change. Pozor: V závislosti od modelového variantu nemusí byť akumulátor (A) súčasťou dodávky vašej roboti- Anl_FREELEXO_CAM_SPK13.indb 218Anl_FREELEXO_CAM_SPK13.indb 218 01.12.2022 15:36:4301.12.2022 15:36:43SK

ckej kosačky. Otvorte veko priečinka akumulátora (9). Stlačte aretačné tlačidlo akumulátora (A) a zasuňte akumulátor (A) do príslušného uloženia akumulátora. Zatvorte veko priečinku akumu- látora (9) a dbajte na to, aby správne zapadlo (obr. 3b). Na odstránenie akumulátora (A) otvorte veko priečinku akumulátora (9). Stlačte aretačné tlačidlo akumulátora (A) a vytiahnite akumulátor (A).

Najprv zistite najlepšie miesto na umiestnenie nabíjacej stanice (19). Aby robotická sekačka vždy fungovala, je potrebná vonkajšia zásuvka, ktorá dodáva vždy elektrický prúd. Táto nabíjacia stanica (19) musí byť umiestnená na rovnom po- vrchu vo výške trávnika. Dbajte na to, aby bol ten- to priestor plochý a suchý. Najlepšie je umiestniť nabíjaciu stanicu (19) na okraj oblasti kosenia. Dbajte na to, aby sieťový kábel nabíjacej stanice (19) nebol vedený v oblasti kosenia; prípadne ho musíte zakopať, aby ste predišli jeho poškodeniu robotickou kosačkou. Umiestnite nabíjaciu stanicu (19) s vodiacim káblom (24) podľa možnosti na miesto, kto- ré je dobre prístupné zo všetkých oblastí a nachádza sa na rovnom povrchu bez prekážok. Neumiestňujte nabíjaciu stanicu (19) do ťažko prístupných rohov alebo priestorov vymedzených zúženými miestami. Maximálna vzdialenosť nabíjacej stanice (19) od hranice trávnika nesmie byť viac ako 1000 m. To slúži na zvýšenie zabezpečenia proti krádeži. Pri väčších vzdialenostiach sa LED GNSS (54) rozsvieti na žlto a robotická kosačka sa už nedá prevádzkovať v režime hlavných plôch. Pre pre- vádzku v režime vedľajších plôch vzdialenosť od nabíjacej stanice (19) nie je relevantná. Odporúča sa, aby maximálna vzdialenosť hranice trávnika k nabíjacej stanici (19) nebola viac ako 50 m, aby bol zaručený efektívny a automatický proces kosenia. Ako sa vzdialenosť od nabíjacej stanice (19) zväčšuje, môže sa stať, že zostávajúce nabi- tie akumulátora robotickej kosačky už nestačí na to, aby sa robotická kosačka mohla dostať k nabí- jacej stanici (19). Pri väčších plochách kosenia použite akumulátor s vyššou kapacitou. Vyberte si tienisté miesto, pretože akumulátor sa najlepšie nabíja v chladnom prostredí. Vysoké bu- dovy prípadne stromy môžu zhoršiť kvalitu signá- lu GNSS, takže sa robotická kosačka samočinne už nedostane naspäť do nabíjacej stanice (19). Dodržiavajte preto dostatočnú vzdialenosť od vysokých budov alebo stromov a dbajte na to, aby nabíjacia stanica (19) nebola tienená. Ok- rem toho dbajte na to, aby bol vodiaci kábel (24) vedený rovno min. 1 m pred nabíjacou stanicou (19) a min. 0,5 m za nabíjacou stanicou (19) (obr. 4a). Oblúky pred nabíjacou stanicou (19) môžu spôsobiť problémy pri dokovaní na nabíjanie.

5.4.2 Lokalizácia nabíjacej stanice

Keď je akumulátor takmer prázdny, robotická kosačka sa vráti do nabíjacej stanice (19) sledo- vaním vodiaceho kábla (24). Robotická kosačka porovnáva prostredníctvom GNSS v pravidelných intervaloch svoju skutočnú polohu s kalibrovanou polohou nabíjacej stanice. Robotická kosačka sa pohybuje v smere k nabíjacej stanici (19) a vo viacerých krokoch sleduje vodiaci kábel (24). Pritom s robotická kosačka vždy znovu zastaví a pustí sa prípadne iným smerom, aby sa dostala k vodiacemu káblu (24). Keď sa robotická kosačka dostane do blízkosti vodiaceho kábla (24), začne pomocou otáčania sa a sily signálu vodiaceho kábla (24) detegovať jeho polohu. Ak robotická kosačka počas kosenia narazí na prekážku alebo na hranicu trávnika, táto poloha sa uloží. Pritom vzniká mapovanie, ktoré roboti- ckej kosačke pomáha nachádzať nabíjaciu stani- cu (19) rýchlejšie. Keď robotická kosačka dosiahla vodiaci kábel (24), sleduje ho proti smeru hodinových ručičiek až k nabíjacej stanici (19). Dbajte preto na to, aby ste nabíjaciu stanicu (19) umiestnili v správnom nasmerovaní (obr. 4a).

prívod elektrického prúdu, uistite sa, či je sieťové napätie 100 – 240 V pri 50/60 Hz.

2. Sieťový kábel pripojte priamo na sieťový

adaptér (20). Tento kábel nepoužívajte na žiadne iné použitia.

3. Nepoužívajte poškodený sieťový adaptér

(20). V prípade poškodenia káblov alebo sieťového adaptéra (20) okamžite kontaktujte kvôli výmene autorizovaného odborníka.

4. Robotickú kosačku nenabíjajte vo vlhkom

prostredí. Robotickú kosačku nenabíjajte pri teplotách vyšších ako 40 °C alebo nižších ako 5 °C.

7. Postavte robotickú kosačku so zapnutým

hlavným vypínačom (7) a akumulátorom do nabíjacej stanice (19) a pred prvou prevádzk- ou ju úplne nabite.

Robotickú kosačku pošlete naspäť manuálne.

Začína sa stmievať, v dôsledku čoho kamero- vá jednotka už nemôže správne fungovať. Pritom robotická kosačka hľadá vodiaci kábel (24) a potom sa pohybuje proti smeru hodinových ručičiek pozdĺž vodiaceho kábla (24) až k nabí- jacej stanici (19). Počas nabíjania akumulátora bliká LED kontrolka akumulátora (55) na robotickej kosačke na ze- leno. Keď je akumulátor plne nabitý, svietia LED akumulátora (55), ako aj LED indikátor (19a) na nabíjacej stanici (19) nazeleno. Po úplnom nabití sa robotická kosačka pustí znovu do práce, alebo zostane v nabíjacej stanici (19) až do nasledu- júceho úseku/okna pracovného času. Ak by sa pri spätnej jazde do nabíjacej stanice (19) vyskytla na vodiacom kábli (24) prekážka, zostane robotická kosačka po viacerých po- kusoch stáť pred prekážkou a nevie sa dostať do naspäť nabíjacej stanice (19). Odstráňte všetky prekážky na vodiacom kábli (24). V prípade, ak teplota akumulátora prekročí 45 °C, proces nabíjania sa preruší, aby sa zab- ránilo poškodeniu akumulátora. Po opätovnom poklesnutí teploty proces nabíjania automaticky pokračuje. Ak teplota ovládacej jednotky robotickej kosačky prekročí 65 °C, robotická kosačka sa vráti do nabíjacej stanice (19). Po opätovnom poklesnutí teploty sa práca obnoví zodpovedajúc príslušným nastaveniam. Ak sa batéria vybije, skôr ako sa robotická kosačka vráti do nabíjacej stanici (19), robotická kosačka sa už nedá naštartovať. Dop- ravte robotickú kosačku naspäť do nabíjacej sta- nice (19) a zapnite hlavný vypínač (7). Robotická kosačka sa začne automaticky nabíjať.

Vodiaci kábel (24) sa môže umiestniť na zem alebo aj do zeme. Na tvrdej alebo suchej pôde sa upevňovacie háky (23) môžu pri zatĺkaní zlomiť. Ak je pôda veľmi suchá, trávnik pre inštalovaním vodiaceho kábla (24) zavlažte.

Inštalácia na zemi Umiestnite vodiaci kábel (24) pevne na zem a upevnite ho pomocou priložených upevňovacích hákov (23). Polohu vodiace- ho kábla (24) môžete v prvých týždňoch používania robotickej kosačky ešte upraviť. Po nejakom čase však vodiaci kábel (24) zarastie trávou a už nebude viditeľný. Vodiaci kábel (24) inštalujte s maximálnou vzdialenosťou 1 m medzi jednotlivými upevňovacími hákmi (23). Vyhnite sa situáciám, pri ktorých sa vo- diaci kábel (24) nedotýka zeme. Uistite sa, či robotická kosačka nemôže preseknúť vodiaci kábel (24). Robotická kosačka bude počas kosenia prechádzať cez vodiaci kábel so zap- nutým kosiacim mechanizmom.

Inštalácia v zemi Zakopte vodiaci kábel (24) do hĺbky až 5 cm. Tým zabránite poškodeniu vodiaceho kábla (24) napríklad pri vertikulácii alebo prevzdušňovaní. Pozor! Pretože vodiaci kábel (24) nie vždy je vedený na hranici trávnika, je potrebné zapamätať si polohu vodiaceho kábla (24), aby ste ho pri neskorších záhradných prácach nepoškodili. V prípade potre- by vytvorte náčrt alebo zdokumentujte zostavu fo- tografi ami. Ak vodiaci kábel (24) nebol zakopaný do zeme, v oblasti vodiaceho kábla (24) by ste nemali vykonávať vertikuláciu a prevzdušňovanie, aby ste sa vyhli poškodeniu.

5.5.2 Inštalácia vyhľadávacej slučky

Vodiaci kábel (24) tvorí vyhľadávaciu slučku, pomocou ktorej sa robotická kosačka dostáva naspäť do nabíjacej stanice (19).

Okrem toho dbajte na to, aby bol vodiaci kábel (24) uložený rovno min. 1 m pred nabí- jacou stanicou (19) a min. 0,5 m za nabíjacou stanicou (19) (obr. 4a). Oblúky pred nabíjacou stanicou (19) môžu spôsobiť problémy pri do- kovaní na nabíjanie.

Odporúčame, aby ste využili celú dĺžku vodi- aceho kábla (24) a ak je to možné, položili ká- bel na štvorcovú plochu. Vyhľadávacia slučka musí byť vytvorená tak, aby sa robotická kosačka mohla z ktorejkoľvek oblasti záhrady dostať bez problémov k nabíjacej stanici (19).

Vzdialenosť medzi dvomi vodiacimi káblami (24) by mala byť min. 0,8 m (obr. 4a).

Vodiaci kábel sa nesmie križovať (24).

Dbajte na to, aby sa na vodiacom kábli (24) nenachádzali žiadne prekážky.

Dbajte na to, aby sa vľavo a vpravo vedľa od vodiaceho kábla (24) vo vzdialenosti cca 30 cm nenachádzali žiadne prekážky (obr. 4c). Dodržujte dostatočnú vzdialenosť od hraníc záhrady, ako aj od vysokých dlažbových kociek. Ak chodník vedie na úrovni terénu trávnika, môžete vodiaci kábel (24) klásť bez dodržania vzdialenosti.

5.6 Pripojenie nabíjacej stanice

Dokončite kladenie kompletného vodiaceho kábla (24) predtým, ako ho pripojíte k nabíjacej stanici (19). Pomocou odizolovacích klieští odizolujte konce vodiaceho kábla (24) na pripojenie k nabí- jacej stanici (19) v dĺžke 10 až 15 mm. Pred pripojením vodiaceho kábla (24) k nabíjacej stanici (19) vytiahnite elektrickú zástrčku zo siete. Koniec vodiaceho kábla (24) vedený k prednej časti nabíjacej stanice (19) musí byť prevedený dozadu cez káblové držiaky na spodnej strane nabíjacej stanice (19). Skontrolujte, či je tento koniec pevne pripevnený k nabíjacej stanici (19) a spojený s ľavou, čiernou prípojkou. Po uložení vodiaceho kábla (24) preveďte voľný koniec cez otvor a spojte ho s pravou, červenou prípojkou (obr. 4d). Pozor! Vodiaci kábel sa nesmie križovať (24)! Potom vytvorte pripojenie k prívodu elektrického prúdu. Po správnej inštalácii by mal LED indikátor (19a) na nabíjacej stanici (19) konštantne svietiť nazeleno. Keď LED nesvieti, skontrolujte najprv prípojky. Keď LED indikátor síce svieti, avšak nie konštantne nazeleno, prečítajte si tabuľku „Indiká- cia na nabíjacej stanici a odstraňovanie chýb“ na konci tohto návodu na obsluhu.

5.7 Oblasť kosenia – prekážky a hranice ob-

Oblasť kosenia musí mať jednoznačnú hranicu trávnika, ktorá ho kompletne obklopuje. Oboz- námte sa z možnosťami defi nície hranice trávni- ka, ktoré sú popísané v tejto kapitole. Následne začnite na ľubovoľnom bode hranice trávnika s kontrolou hranice trávnika a sledujte túto hranicu v kruhu, až kým sa nedostanete znovu k východis- kovému bodu. Oblasti v rámci pracovnej plochy, ktoré majú byť vylúčené, musia byť taktiež obklopené jednoznačnou hranicou trávnika. Postupujte pri- tom ako pri vonkajších hraniciach oblasti kosenia.

Zúžené miesta Ak trávnik obsahuje zúžené miesta, môže na týchto miestach vaša robotická kosačka pracovať, ak má táto ulička šírku minimálne 1,2 m a dĺžku maximálne 8 m (obr. 5a). Pri dl- hých a úzkych zúžených miestach môže dôjsť k tomu, že robotická kosačka už nenájde cestu naspäť k nabíjacej stanici (19).

Vzdialenosť od hranice trávnika Keď sa robotická kosačka približuje k hranici trávnika, kamerová jednotka (15) v pred- nej časti robotickej kosačky to rozpozná. Vzdialenosť, v ktorej sa už nenachádza trávnik, by mala byť minimálne 30 cm (obr. 5b). Dbajte na to, aby sa na hranici trávnika nevyskytoval žiadny výškový rozdiel, pretože robotická kosačka môže najskôr prejsť cez presnú hranicu trávnika, kým sa zastaví a pokračuje v novom smere. Nižšie položené záhony alebo vyvýšené hrany kameňov môžu spôsobiť poškodenie robotickej kosačky. Pravidelne kontrolujte, či hranice trávnika nie sú zarastené, pretože vtedy by robotická kosačka mohla vyjsť z oblasti kosenia. Hra- nica trávnika môže byť obrúbená rovnými kameňmi, čím vznikne jasné ohraničenie oblasti kosenia.

Vzdialenosť pri hranici trávnika s vodou Robotická kosačka v zásade spoľahlivo rozpozná hranicu trávnika, ako je popísané vyššie. Napriek tomu sa môže stať, že za- riadenie bude naďalej prekračovať hranicu trávnika, preto odporúčame cca 50 cm vzdialenosť od hranice trávnika k vode (jazier- ku, bazénu a pod.) (obr. 5c). Pre spoľahlivú ochranu robotickej kosačky sa odporúča alternatívne chrániť oblasť s vodou pomocou zvýšeného obrúbenia. Anl_FREELEXO_CAM_SPK13.indb 221Anl_FREELEXO_CAM_SPK13.indb 221 01.12.2022 15:36:4401.12.2022 15:36:44SK

Hranice trávnika so zvýšeným okrajom nad 25 cm. Prostredníctvom snímačov vzdialenosti (16) rozpozná robotická kosačka prekážky, ktoré majú minimálnu výšku 25 cm (obr. 5d). Vďaka tomu môžete vymedziť hranicu trávnika aj pomocou vyvýšených prekážok. Robotická kosačka sa zastaví asi 20 cm od prekážky a otočí sa, aby pokračovala v kosení iným sme- rom. Pozor! - Robotická kosačka takto nekosí až po okraj trávnika a zostane cca 20 cm ne- pokosená plocha.

Hranica trávnika so zvýšeným okrajom nad 10 cm Robotická kosačka sa kvôli snímačom kolízie môže dostať do kolízie aj s prekážkami do 25 cm. Toto je možné tiež využiť na defi novanie hraníc trávnika. Uistite sa, že ide o stabilné obrúbenie výšky minimálne 10 cm (obr. 5e).

Prekážkami sú objekty, ktoré sa nachádzajú v oblasti kosenia. Prostredníctvom snímačov je robotická kosačka schopná rozpoznať množstvo prekážok. Chránené musia byť aj poddajné, nestabilné a hodnotné predmety. Porovnajte možnosti ohraničenia hranice trávnika, ako je popísané vyššie.

Prekážky s výškou viac ako 25 cm (obr. 5f) Pevné prekážky s výškou viac ako 25 cm, a minimálnou šírkou 3 cm, napr. stromy, steny, ploty, záhradný nábytok atď. sú rozpoznané snímačmi kolízie (16). Ak robotická kosačka narazí na prekážku, zastaví sa a bude pokračovať v kosení iným smerom. Pritom sa neskosí cca 20 cm po prekážku.

Prekážky s výškou pod 25 cm (obr. 5g) Ak prekážku snímače vzdialenosti (16) nerozpoznajú, dostane sa robotická kosačka do kolízie s prekážkou a aktivujú sa snímače kolízie. Robotická kosačka sa zastaví bude pokračovať v kosení iným smerom. Prekážky musia vykazovať výšku minimálne 10 cm. Cit- livé a nestabilné objekty chráňte obrúbením.

Kamene a nízke prekážky pod 10 cm Kamene, skaly a nízke prekážky nižšie ako 10 cm v oblasti kosenia musia byť chránené, pretože inak by ich mohla robotická kosačka prejsť. V opačnom prípade by mohlo dôjsť k poškodeniu a zablokovaniu robotickej kosačky. (pozri kapitolu „Hranice trávnika“) Stromy považuje robotická kosačka za prekážky. Ak by však zo zeme vyčnievali kore- ne stromov s výškou menej ako 10 cm, tento priestor by sa mal chrániť. Tým sa zabráni poškodeniu koreňov a tiež poškodeniu roboti- ckej kosačky.

5.7.3 Magnetická páska (obr. 5h-j)

Prekážky, ktoré môžu slabo odrážať signál vz- dialenosti vysielaný robotickou kosačkou (napr. plot, živý plot), niekedy nie sú rozpoznané ale- bo rozpoznané až veľmi neskoro. Prekážky so slabým vizuálnym kontrastom k plochám kosenia môžu byť tiež ťažko rozpoznateľné. Pre bez- kontaktnú a bezpečnú zmenu smeru robotickej kosačky je možné túto oblasť alebo objekt chrániť magnetickou páskou (27). Magnetická páska (27) slúži ako prenosná a dočasná hranica vo vašej oblasti kosenia. Mag- netické senzory zabudované v robotickej kosačke rozpoznajú magnetickú pásku (27) a na jej hranici sa obrátia. Takto je možné vymedziť oblasti záhra- dy, cez ktoré robotická kosačka nemá prechádzať, ako je napr.:

Krátkodobé vyhradenie priestoru v záhrade na záhradnú párty, cez ktorú prechodne nemá prechádzať.

Umiestnenie trampolíny alebo bazéna počas letných mesiacov v oblasti kosenia.

Novo vysadený strom je ešte stále veľmi citlivý a mal by byť spočiatku chránený pred zrážkami s robotickou kosačkou.

Sezónne má v záhrade vzniknúť lúka plná kvetov, ktorá vábi hmyz. Cez túto oblasť nemá robotická kosačka prechádzať, a táto oblasť má byť už od svojho vzniku chránená.

V niektorej oblasti bude vysiata nová tráva, ktorá má byť spočiatku ešte chránená. Pod- klad ešte nie je spevnený a najprv sa musí vytvoriť pevná mačina. Magnetickú pásku (27) ukladajte vo vzdialenosti niekoľkých centimetrov od príslušnej oblasti, prí- padne objektu. Magnetickú pásku (27) v prípade potreby skráťte (minimálna dĺžka 50 cm). Aby sa súvislá hranica pozostávajúca z viacerých prvkov magnetickej pásky dala bezpečne rozpoznať, ma- ximálna vzdialenosť medzi jednotlivými koncami by nemala prekročiť 8 cm (obr 5k). Uistite sa, či je vonkajšia hranica oblasti kosenia defi novaná optickým, príp. fyzickým oddelením. Zafi xujte magnetickú pásku (27) pomocou upevňovacieho háku (23) v maximálne vzdialenosti 1 m. Dodržiavajte minimálnu vzdialenosť 80 cm od vodiaceho kábla (24), ako aj medzi dvomi nezá- vislými ohraničujúcimi oblasťami, aby robotická kosačka mohla bez problémov prechádzať. (Obr. 5l). Anl_FREELEXO_CAM_SPK13.indb 222Anl_FREELEXO_CAM_SPK13.indb 222 01.12.2022 15:36:4401.12.2022 15:36:44SK

Magnetickú pásku (27) nepokladajte na sklo- ny, pretože robotická kosačka môže skĺznuť za ohraničujúcu oblasť a hranica preto nebude rozpoznaná. Magnetická páska (27) sa dá nainštalovať rovna- ko ako vodiaci kábel (24) buď na zemi, alebo do zeme do hĺbky cca 5 cm. Dbajte na to, aby ste magnetickú pásku (27) nekládli do pôdy príliš hl- boko, pretože v takom prípade nie je zaručené, že ju robotická kosačka ešte spoľahlivo rozpozná.

5.7.4 Hlavné a vedľajšie plochy (obr. 5m)

Ako vedľajšia plocha (B) sa označuje pracovná oblasť, ktorá nie je priamo spojená s hlavnou plo- chou (A), napríklad zúženým miestom. Robotická kosačka sa nevie dostať na vedľajšiu plochu pria- mo alebo samočinne. Aby ste mohli kosiť vedľajšiu plochu (B), musíte robotickú kosačku manuálne preniesť na vedľajšiu plochu (B). Robotická kosačka sa musí zapnúť na hlavnom vypínači (7). Tam spustite robotickú kosačku stlačením tlačidla „START / A/B (64) na 5 sekúnd. Potom zatvorte kryt ovládacieho panelu (13). Aktivovaný je režim vedľajšie plochy a stavo- vá LED (52) bliká na zeleno. Robotická kosačka sa nebude na vedľajšej ploche (B) pokúšať vrátiť do nabíjacej stanice (19), ak je stav akumulátora nízky. Robotická kosačka bude kosiť, pokým sa akumulátor nevybije. Potom sa musí buď nabiť akumulátor, alebo sa robotická kosačka musí preniesť naspäť do nabíjacej stanice (19). Pozor! Robotická kosačka sa smie vzdialiť od nabíjacej stanice (19) do vzdialenosti maximálne 1000 m, inak sa rozsvieti LED GNSS (54) na oranžovo a robotická kosačka nebude fungovať v režime hlavnej plochy. Pre prevádzku v režime vedľajších plôch vzdialenosť od nabíjacej stanice (19) nie je relevantná.

5.7.5 Vzdialenosť od cudzích plôch kosenia

Zachovávajte vzdialenosť od cudzích plôch kosenia (napr. susedov), ktoré sú prevázkova- né s ohraničujúcim drôtom. Signál generovaný ohraničujúcim drôtom môže spôsobiť robotickej kosačke problém pri nachádzaní cesty späť do svojej nabíjacej stanice (19).

Aby sa robotická kosačka znovu vedela vrátiť k vyhľadávacej slučke a k nabíjacej stanici (19), musí robotická kosačka nakalibrovať polohu nabí- jacej stanice (19) pomocou globálne navigačného satelitného systému (GNSS). K tomu je potrebné, aby ste umiestnili robotickú kosačku pripravenú na prevádzku so zapnutým hlavným vypínačom (7) do nabíjacej stanice (19). Počas procesu kalibrácie LED GNSS (54) bliká na zeleno a po úspešnom dokončení procesu sa okamžite rozsvieti na zeleno. Tento proces si môže vyžiadať niekoľko minút. Uistite sa, že žiadne tienenie alebo prístrešok nebránia určeniu polohy. Neumiestňujte nabí- jaciu stanicu (19) do blízkosti vysokých budov. Dodržujte príslušnú vzdialenosť od vysokých bu- dov a stromov. Kalibrácia tu za určitých okolností kvôli zlému pokrytiu signálom nemusí byť možná.

Ak sa má robotická kosačka vrátiť do nabíjacej stanice (19), určí pomocou modulu GNSS svoju vzdialenosť od nabíjacej stanice (19). Ak ro- botická kosačka na svojej ceste k nabíjacej stanici (19) narazí na hranicu záhrady alebo na prekážky, robotická kosačka si uloží svoju polohu a zmapuje sa oblasť kosenia. Vďaka tomu robotická kosačka pri nepretržitom používaní rýchlejšie nájde cestu späť do nabíjacej stanice (19).

5.8.3 Vymazanie mapovania

Aby ste mohli všetky informácie na vašej ro- botickej kosačke vymazať, robotickú kosačku pomocou hlavného vypínača vypnite (7) (OFF). Držte stlačené blokovacie tlačidlo (62) a robotickú kosačku súčasne zapnite pomocou hlavného vypínača (7) (ON). Vymazanie robotická kosačka potvrdí akustickým signálom. Následne sa musí robotická kosačka v nabíjacej stanici (19) znovu uviesť do chodu, aby sa znovu nakalibrovala poloha nabíjacej stanice. Ak by ste vo svojej záhrade spravili väčšie zmeny oblasti kosenia, odporúča sa, aby ste mapovanie robotickej kosačky vymazali. Najmä v letných mesiacoch môže množstvo žltých miest na trávniku ovplyvniť funkčnosť robotickej kosačky. Odporúčame, aby ste tu automatický režim odstavili a príst- roj používali na vhodných miestach v režime vedľajších plôch. Aj to môže viesť k falšovaniu mapovania, čo znamená, že robotická kosačka už nemôže správne fungovať. Mapovanie v tomto prípade vymažte.

5.9 Hranice záhrady a ich kvalita

Aby bola zaistená bezpečná prevádzka vašej robotickej kosačky bez ohraničujúceho drôtu, ro- botická kosačka kontroluje hranice oblasti kosenia pomocou kamerovej jednotky (15). Kamerová jed- Anl_FREELEXO_CAM_SPK13.indb 223Anl_FREELEXO_CAM_SPK13.indb 223 01.12.2022 15:36:4501.12.2022 15:36:45SK

notka (15) analyzuje oblasť kosenia, ktorá sa pred ňou nachádza (cca 1 m²). Ak robotická kosačka narazí na hranicu kosenia, môže robotická kosačka na základe parametrov určiť hodnotu kvality hranice.

5.9.1 Inicializačná jazda – uvedenie do pre-

vádzky Uistite sa, že je akumulátor robotickej kosačky na začiatku inicializačnej jazdy úplne nabitý. To umožní robotickej kosačke dokončiť určenie referenčnej hodnoty v jednom procese. Ak jedno nabitie nestačí na inicializačnú jazdu, robotická kosačka sa samočinne vráti do nabíjacej stanice (19) a po nabití bude automaticky pokračovať vo svojej jazde. Aby sa určila spoľahlivosť hraníc oblasti kosenia, musí sa pre prevádzku robotickej kosačky vytvoriť individuálna referenčná hodnota každej oblasti kosenia. Pri určovaní referenčnej hodnoty sa robotická kosačka začne pohybovať ako zvyčajne náhodne do jedného smeru v oblasti kosenia. Ak robotická kosačka narazí na hranicu alebo prekážku, zastaví sa a vyhodnotí oblasť kosenia, ktorá sa nachádza pred ňou. Potom sa robotická kosačka uvedie do pohybu do náhodného smeru. Inicializačná jaz- da sa z bezpečnostných dôvodov vykonáva s vypnutým kosiacim mechanizmom. Ak robotická kosačka narazí na hranicu oblasti kosenia bude táto oblasť vyhodnotená a rozsvieti sa LED vodiaceho kábla (56). Zelená LED pritom signalizuje spoľahlivú hranicu oblasti kosenia a žltá LED neistú hranicu. Robotická kosačka zobra- zuje kvalitu hranice trávnika počas inicializačného chodu, ako aj počas automatickej prevádzky. Pre spoľahlivé určenie referenčnej hodnoty je potrebných minimálne 200 kontaktov s hranicou oblasti kosenia. Po viac ako 200 kontaktoch bude hodnota kvality hranice skontrolovaná z hľadiska jej spoľahlivosti. Ak sa automatická kosačka rozhodne, že hodnota ešte nie je dostatočne spoľahlivá, vykoná robotická kosačka svoju inicializačnú jazdu pre ďalších 200 kontaktov. Ak bola inicializačná jazda úspešná a bolo možné vytvoriť spoľahlivú hodnotu kvality hranice, začne robotická kosačka kosiť oblasť kosenia zodpove- dajúc nastaveniu času kosenia. Ak nebolo možné vytvoriť spoľahlivú referenčnú hodnotu, robotická kosačka sa zastaví a LED vodiaceho kábla(56) bliká načerveno. Skontrolujte hranice oblasti kosenia a opravte tie hranice, ktoré sa nedajú jednoznačne odlíšiť od oblasti kosenia. Uistite sa, že sa oblasť kosenia jasne odlišuje od okolitej oblasti. Najprv vymažte existujúcu referenčnú hodnotu (pozri 5.9.4), aby ste násled- ne mohli zopakovať inicializáciu.

5.9.2 Kontrola kvality hranice v prevádzke

V automatickej prevádzke robotickej kosačky robotická kosačka v pravidelných intervaloch kon- troluje, či sa zmenila aktuálna hodnota kvality hra- nice oblasti kosenia v porovnaní s jej referenčnou hodnotou. Keď sa robotická kosačka nachádza v nabíjacej stanici (19), prostredníctvom LED vo- diaceho kábla (56) sa okamžite zobrazí príslušný stav naposledy určenej porovnávacej hodnoty kvality hranice. Pritom sa táto hodnota porovná- va s referenčnou hodnotou, stanovenou počas inicializačnej jazdy. LED vodiaceho kábla (56) svieti nazeleno: Robotická kosačka sa nachádza v nabíjacej sta- nici (19) alebo v blízkosti vyhľadávacej slučky a odchýlka od referenčnej hodnoty kvality je malá. LED vodiaceho kábla (56) bliká nažlto: Robotická kosačka sa nachádza v nabíjacej sta- nici (19) alebo v rámci vyhľadávacej slučky a od- chýlka od referenčnej hodnoty kvality sa zhoršila. LED vodiaceho kábla (56) bliká načerveno: Robotická kosačka sa nachádza v nabíjacej sta- nici (19) alebo v rámci vyhľadávacej slučky a od- chýlka od referenčnej hodnoty kvality príliš veľká. Robotická kosačka zostáva v nabíjacej stanici (19). Skontrolujte hranice oblasti kosenia. Násled- ne referenčnú hodnotu vymažte (pozri 5.9.4) a vy- konajte novú inicializáciu hodnoty kvality hranice. LED vodiaceho kábla (56) je vypnutá:

Vodiaci kábel (24) nie je správne pripojený alebo bol poškodený.

Robotická kosačka sa nachádza mimo vyhľadávacej slučky.

5.9.3 Prevádzka robotickej kosačky na

vedľajších plochách Robotická kosačka môže vytvoriť individuálnu hodnotu pre hlavnú plochu a vedľajšie plochy. Preto je potrebné, aby sa inicializačná jazda vyko- nala na každej novej vedľajšej ploche. Robotickú kosačku je povolené používať len na vedľajšej ploche. Ak chcete s robotickou kosačkou kosiť na ďalšej vedľajšej ploche, je nevyhnutne potrebné vymazať hodnotu kvality hranice pre vedľajšiu plo- chu a vykonať inicializačnú jazdu. Anl_FREELEXO_CAM_SPK13.indb 224Anl_FREELEXO_CAM_SPK13.indb 224 01.12.2022 15:36:4501.12.2022 15:36:45SK

Po dlhšej prestávke v kosení mohlo dôjsť ku zme- ne hodnôt kvality hranice, čo môže v nadchádza- júcej sezóne viesť k chybám. Preto sa odporúča, aby ste hodnotu kvality hranice každý rok na začiatku sezóny vymazali a určili novú referenčnú hodnotu. Tak je možné zaručiť bezpečnú a spoľahlivú prevádzku robotickej kosačky. Robotická kosačka sa musí nachádzať v zabloko- vanom stave. LED blokovania (51) pritom trvalo svieti načerveno. Ak chcete robotickú kosačku zablokovať, stlačte blokovacie tlačidlo (62). Ak chcete hodnoty uložené pre príslušné plochy vymazať, postupujte nasledovne:

1. Referenčná hodnota hlavnej plochy (A):

Stlačte súčasne tlačidlo OK (63) a tlačidlo „10H“ (60) na 3 sekundy. Ozve sa akustický signál. Postavte robotickú kosačku do nabí- jacej stanice (19) a znovu ju uveďte do chodu na vykonanie novej inicializačnej jazdy.

2. Referenčná hodnota vedľajšej plochy (B):

Stlačte súčasne tlačidlo OK (63) a tlačidlo „8H“ (60) na 3 sekundy. Ozve sa akustický signál.

5.10 Zapnutie a kontrola inštalácie

5.10.1 Kontrola inštalácie vodiacich káblov a

nabíjacej stanice (obr. 6a) Kosený priestor pripravený pre robotickú kosačku okamžite, keď sa LED indikátor (19a) na nabíjacej stanici (19) rozsvieti nazeleno. Najprv sa uistite, či sú upevňovacie háky (23) na vodiacom káble (24) kompletne zarazené. Postavte robotickú kosačku do malej vzdialenosti za nabíjacou stanicou (19) do vyhľadávacej slučky. Tak, aby ste podľa možnosti skontrolovali kompletnú vzdialenosť vodiaceho kábla (24). Robotická kosačka by sa pritom ešte nemala nachádzať na vodiacom káble (24) a byť otočená k vodiacemu káblu (24). Zapnite hlavný vypínač (7) (ON) (obr. 8). Stlačte tlačidlo STOP (3) a otvorte kryt ovládacie- ho panelu (13). Stlačte blokovacie tlačidlo (62), odblokujte robotickú kosačku zadaním kódu PIN a zadanie potvrďte stlačením tlačidla „OK” (63)(poz- ri kapitola „Zaisťovacie zariadenie / PIN“). Stlačte tlačidlo „HOME“ (61). Potom zatvorte kryt ovládacieho panelu (13). Robotická kosačka sa teraz pokúsi nájsť vodiaci kábel (24), aby sa dostala k nabíjacej stanici (19). Robotická kosačka sa pritom pohybuje najprv dopredu, pokým sa nedostane k vodiacemu káblu (24). Prípadne sa môže robotická kosačka predtým nakrátko zastaviť, aby sa novo zorientovala. Robotická kosačka začne teraz sledovať vodiaci kábel (24) proti smeru hodinových ručičiek. Dbajte na to, aby na vodiacom kábli (24) neležali žiadne predmety. Akumulátor robotickej kosačky sa teraz úplne nabije. Ak by boli problémy pri dokovaní, možno budete musieť meniť nasmerovanie nabíjacej stanice (19), kým dokovanie nebude fungovať bez problémov. Pomocou červeného tlačidla STOP (3) môžete ro- botickú kosač ku kedykoľvek zastaviť. Po stlačení tlačidla STOP (3) sa robotická kosačka zastaví a čaká na ďalšie pokyny. Skontrolujte tiež miesta s veľkou vzdialenosťou od vyhľadávacej slučky ale- bo oblasti prepojené zúženými miestami. Zopa- kujte vyššie popísaný postup a pošlite robotickú kosačku pomocou tlačidla „HOME“ (61) naspäť do nabíjacej stanice (19).

5.10.2 Kontrola oblasti kosenia (obr. 6b)

Ak chcete skontrolovať hranice oblasti kosenia, postupujte pozdĺž hranice trávnika a kontrolujte, či je oblasť kosenia úplne ohradená ohraničeniami, príp. prekážkami. Toto zopakujte aj so všetkými oblasťami, ktoré majú byť vylúčené, napr. hriadky kvetov, bazén, jazierko, a skontrolujte, či sú tieto jednoznačne na všetkých miestach ohraničené. Pri kritických miestach, pri ktorých nie ste si istí, či ich robotická kosačka môže rozpoznať, odporúčame tieto miesta skontrolovať. Kvôli tomu musíte robotickú kosačku umiestniť do vzdiale- nosti 1 m od miesta, ktoré chcete skontrolovať. Robotická kosačka by pritom mala byť otočená smerom ku kontrolovanému miestu. Skontrolujte aj oblasti, ktoré sú chránené magnetickou páskou (27). Následne uveďte odblokovanú robotickú kosačku do chodu pomocou tlačidla „START A/B“ (64). Robotická kosačka sa najprv pohne smerom dopredu a mala by potom rozpozna ť hranicu tráv- nika alebo prekážku. Proces môžete kedykoľvek prerušiť pomocou tlačidla STOP (3). Tento proces zopakujte so všetkými miestami, pri ktorých ste si neistí.

5.10.3 Kontrola polohy nabíjacej stanice

(obr. 6c) Polohu nabíjacej stanice (19) skontrolujte tak, že robotickú kosačku po ukončenej kalibrácii umiestnite na rôzne miesta na trávniku a necháte ju vyhľadať nabíjaciu stanicu (19). Robotickú kosačku pritom odblokujte, stlačte tlačidlo „HOME“ (61) a zatvorte kryt ovládacieho panelu (13). Proces môžete kedykoľvek prerušiť pomo- cou tlačidla STOP (3). V prípade potreby prispô- sobte oblasť, kladenie vodiaceho kábla (24), ako aj polohu nabíjacej stanice (19). Anl_FREELEXO_CAM_SPK13.indb 225Anl_FREELEXO_CAM_SPK13.indb 225 01.12.2022 15:36:4601.12.2022 15:36:46SK

Po zabezpečení riadnej funkcie robotickej kosačky a nájdení vhodnej polohy nabíjacej stanice (19) je potrebné nabíjaciu stanicu (19) zafi xovať pomocou upevňovacích skrutiek (21). Pomocou kľúča s vnútorným šesťhranom (22) zaskrutkujte upevňovacie skrutky (21) úplne do zeme (obr. 7).

5.12 Zobrazenie kapacity akumulátora

Stlačte spínač pre zobrazenie kapacity akumu- látora. Zobrazenie kapacity vám signalizuje stav nabitia akumulátora pomocou 3 LED kontroliek (obr. 12b). Všetky 3 LED kontrolky svietia: Akumulátor je úplne nabitý. Svietia 2 alebo 1 kontrolka LED: Akumulátor má dostatočné zvyškové nabitie. 1 kontrolka LED bliká: Akumulátor je vybitý, nabite akumulátor. Všetky kontrolky LED blikajú: Požadovaná teplota akumulátora nie je dosiahnu- tá. Vyberte akumulátor z prístroja a nechajte ho jeden deň ležať pri izbovej teplote. Ak sa chyba bude znovu opakovať, tak bol akumulátor hĺbkovo vybitý a je defektný. Odoberte akumulátor z prístroja. Defektný akumulátor sa nesmie naďalej používať, resp. nabíjať. Pozor! Ak používate Multi-Ah Pack (napr. 4-6Ah), nas- tavte ho vždy na vyššiu kapacitu. Vzhľadom na šetrné nabíjanie a vybíjanie robotickej kosačky nie je potrebné na predĺženie životnosti využívať nižšiu kapacitu.

5.13 Nabíjanie akumulátora pomocou

nabíjačky Pri bežnej prevádzke sa akumulátor (A) robotickej kosačky nabíja pomocou nabíjacej stanice (19). Pre nezávislé použitie akumulátora (A) série Pow- er-X-Change sa akumulátor dá nabiť aj v externej nabíjačke Power-X-Charger. Pozor! – Nabíjačka (B) v závislosti od modelového variantu nemusí byť súčasťou dodávky vašej robotickej kosačky.

1. Porovnajte, či sieťové napätie uvedené na

tabuľku s významom signalizácie kontroliek LED na nabíjačke. Počas nabíjania môže dôjsť k čiastočnému zohri- atiu akumulátora. To je však normálne. Ak nie je možné akumulátor nabiť, skontrolujte,

či je v zásuvke prítomné sieťové napätie,

a akumulátor do nášho zákazníckeho servisu. Kvôli správnemu odoslaniu kontaktujte náš zákaznícky servis alebo obchod, kde ste prístroj zakúpili. Dbajte pri odosielaní alebo likvidácii akumu- látorov, resp. akumulátorového prístroja na to, aby boli zabalené jednotlivo v umelohmot- ných vreckách aby sa zabránilo skratom a vzniku požiaru! V záujme dlhej životnosti akumulátora by ste sa mali postarať o včasné opätovné nabitie akumu- látora. To je potrebné v každom prípade vtedy, keď zistíte, že sa výkon prístroja začne znižovať. Akumulátor by nemal byť nikdy úplne vybitý. Môže tým dôjsť k poškodeniu akumulátora!

Robotická kosačka je vybavená hlavným vypínačom (7). Zapnite (ON) a vypnite (OFF) ro- botickú kosačku hlavným vypínačom (7) (obr. 8). Po zapnutí sa robotická kosačka zablokuje pomo- cou kódu PIN.

Pomocou ovládacieho panelu (2) môžete na svo- jej robotickej kosačke vykonať nastavenia. Integ- rovaný LED indikátor poskytuje informácie o stave vašej robotickej kosačky. Oboznámte sa s jej ovlá- daním a dostupnými voliteľnými možnosťami. Anl_FREELEXO_CAM_SPK13.indb 226Anl_FREELEXO_CAM_SPK13.indb 226 01.12.2022 15:36:4601.12.2022 15:36:46SK

každodennej doby kosenia

53. LED dažďového snímača: Zobrazenie, či za-

55. LED akumulátora: Zobrazenie stavu akumu-

Prehľad dôležitých stavových indikácií nájdete na konci tohto návodu v kapitole „Indikácia na roboti- ckej kosačke a odstraňovanie chýb“. Vysvetlenie možností tlačidiel na ovládacom paneli (obr. 9b)

Pozor! Nastavovanie výšky rezu sa smie vykonávať len pri vypnutej robotickej kosačke. Ak tak chcete urobiť, stlačte tlačidlo STOP (3). Pomo- cou nastavenia výšky rezu (4) umožňuje robotická kosačka plynule nastavovať výšku kosenia v rozmedzí 20 až 60 mm, ktorú je možné odčítať zo stupnice. Ak je trávnik vyšší ako 60 mm, musí sa tráva skrátiť minimálne na 60 mm, aby sa robotická kosačka nadmerne nezaťažovala a neobmedzo- vala sa účinnosť prevádzky. Na tento účel použite bežnú kosačku alebo kosačku/vyžínač. Po ukončení inštalácie sa dá výška kosenia nastaviť pomocou nastavenia výšky rezu (4). Začínajte vždy s vyššou výškou rezu a túto znižujte v malých krokoch po požadovanú výšku.

6.4 Zaisťovacie zariadenie / PIN

Zaisťovacie zariadenie zabraňuje neautorizova- né používanie robotickej kosačky bez platného kódu. K tomu musíte zadať osobný štvormiestny bezpečnostný kód. Odblokovanie - Skôr než uvediete robotickú kosačku do prevádzky, musíte zadať správny PIN kód (štandardný PIN: „1-2-3-4“). Otvorte preto kryt ovládacieho panela (13) a zatlačte na blokovacie tlačidlo (62). Potom zadávajte pomaly postupne PIN kód a zadanie potvrďte tlačidlom „OK“ (63). Ovládacie funkcie sa odblokujú a blokovacie LED (51) svietia naze- leno. - Ak zadáte nesprávny PIN kód, blokovacia LED (51) bliká načerveno. Stlačte blokovacie tlačidlo (62) a znovu zadajte kód PIN. Blokovanie Keď chcete zablokovať ovládací panel (2) stlačte blokovacie tlačidlo (62). LED blokovacieho tlačidla (51) teraz nepretržite bliká načerveno. Štandardný PIN: Nový PIN: 1 2 3 4 _ _ _ _ Zmeniť PIN Keď chcete zmeniť PIN kód, postupuje nasle- dovným spôsobom:

1. Odblokujte ovládací panel (2).

2. Stlačte súčasne tlačidlo „OK“ (63) a tlačidlo

Vyžiadanie PIN kódu v prípade straty Pripravte si potvrdenku o nákupe a sériové číslo robotickej kosačky. Tieto budete potrebovať, aby ste dostali PIN kód!

1. Pripojte prázdny USB kľúč podľa zobrazenia

USB kľúči v počítači. Robotická kosačka vytvorila textový súbor (*.txt). Tento súbor ob- sahuje PUK, osobný kód. Kontaktujte zákaz- nícky servis a vyžiadajte si svoj PIN kód.

6.5 Nastavenia robotickej kosačky

Nastavenie času kosenia Robotická kosačka je vybavená kamerovou jed- notkou (15), ktorá vie pracovať len pri dennom svetle. Keď nastane súmrak, kamerová jednotka Anl_FREELEXO_CAM_SPK13.indb 227Anl_FREELEXO_CAM_SPK13.indb 227 01.12.2022 15:36:4701.12.2022 15:36:47SK

(15) robotickej kosačky už nevie spoľahlivo rozpoznať trávnik a hranice trávnika. Preto sa pri nastávajúcom súmraku robotická kosačka samočinne vráti do nabíjacej stanice (19). Je možné, že sa pritom nedosiahne nastavená doba chodu. K tomuto dochádza aj vtedy, keď sa nastavená doba spustenia nachádza v čase súmraku, prí- padne čase tmy. Robotická kosačka najprv opustí nabíjaciu stanicu (19), potom sa však okamžite pozdĺž vodiaceho kábla (24) vráti naspäť do nabíjacej stanice (19). Toto spôsobí, že robotická kosačka v tento deň nebude pracovať.

1. Odblokujte ovládací panel (2).

2. Stlačením príslušného tlačidla na nastavenie

času kosenia (60) zvoľte požadovaný čas ko- senia:

2.1 Po krátkom stlačení príslušného tlačidla (60)

bude robotická kosačka kosiť denne. Toto je indikované nepretržitým svietením LED zvole- ného času.

2.2 Po dlhom stlačení (6 sekúnd) príslušného

časových LED kontroliek (50).

4. Potvrďte nastavenie stlačením tlačidla „OK“

(63). Pôvodne nastavená doba trvania nastaveného okna kosenia sa príslušne zmení. Vtedajšia doba štartu zostáva nezmenená, pričom doba trvania sa prispôsobí počtu zobrazených hodín. Pre nastavenie času kosenia sa odporúča ako orientačná hodnota 8 hodín denne pri 400 m². V závislosti od veľkosti záhrady a jej komplexnosti je potrebné prispôsobiť zvolený pracovný čas. Resetovanie každodennej doby štartu Ak chcete resetovať každodennú dobu štartu, stlačte súčasne tlačidlo „OK“ (63) a tlačidlo „6H“ (60) na 3 sekundy. Úspešné resetovanie sa potvrdí 5 pípnutiami. Následne znovu uveďte robotickú kosačku do chodu stlačením tlačidla „START A/B“ (64). Čas, ku ktorému bola vykonaná zmena, je teraz denná doba štartu. Zobrazený počet hodín je denná pracovná doba. Proces štartovania

1. Odblokujte ovládací panel (2).

2. Pomocou tlačidla „START A/B“ (64) môžete

zvoliť príslušnú plochu, v ktorej má kosačka pracovať. Presnejšie informácie týkajúce sa oboch plôch nájdete v kapitole „Uvedenie do prevádzky“ v bode „Oblasť kosenia“.

Robotická kosačka teraz pracuje podľa nastave- nia času kosenia. Počas pracovnej doby je stav nabitia akumulátora monitorovaný a zobrazovaný pomocou LED diódy akumulátora (55). Keď stav nabitia akumulátora klesne na 30 %, robotická kosačka sa automaticky okamžite vráti do nabí- jacej stanici (19). Upozornenie: Na prevádzku robotickej kosačky je potrebná referenčná hodnota ho- dnoty kvality. Táto sa stanovuje podľa popisu v kapitole „Hranice záhrady – hodnota kvality hranice“, preto začína robotická kosačka najprv s vypnutým kosiacim mechanizmom. Keď bola táto hodnota stanovená, začína robotická kosačka s procesom uvedenia do chodu podľa nastavenia času kosenia. Prerušenie procesu kosenia

1. Ak chcete robotickú kosačku okamžite

zastaviť, stlačte tlačidlo STOP (3).

2. Úplne otvorte kryt ovládacieho panela (13).

botickú kosačku poslali naspäť do nabíjacej stanice (19).

5. Zatvorte kryt ovládacieho panelu (13).

6. Robotická kosačka sa teraz pokúsi nájsť vodi-

stav znova nezruší. Stav STOP sa dá zrušiť nasledovne:

Odblokovanie robotickej kosačky a stlačenie tlačidla „START A/B“ (64) pre odoslanie ro- botickej kosačky na kosenie. Zatvorte kryt displeja (25).

Odblokovanie robotickej kosačky a stlačenie tlačidla „HOME“ (61) pre odoslanie kosačky naspäť do nabíjacej stanice. Zatvorte kryt dis- pleja (25).

Odblokovanie robotickej kosačky a zatvorenie krytu displeja (25) v priebehu 5 sekúnd.

Odblokovanie robotickej kosačky a stlačenie blokovacieho tlačidla (62).

7. Čistenie, údržba a objednanie

náhradných dielov Nebezpečenstvo! Pred všetkými čistiacimi a údržbárskymi prácami musíte prístroj odpojiť od elektrickej siete. Vy- tiahnite elektrickú zástrčku zo zásuvky a vypnite prístroj pomocou hlavného vypínača (7) (OFF) (obr. 8). Okrem toho vyberte z robotickej kosačky akumulátor (A) (obr 3b). Opatrne! Používajte pracovné rukavice!

Udržujte ochranné zariadenia, vzduchové štrbiny a kryt motora vždy bez prachu a nečistôt, ako je to len možné. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom nastaveným na nízky tlak.

Robotická kosačka nesmie byť čistená pod tečúcou vodou, predovšetkým nie pod vyso- kým tlakom.

Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace pros- triedky ani riedidlá; tieto prostriedky by mohli poškodiť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda.

Ak je to možné, na čistenie robotickej kosačky používajte kefy alebo handry.

Skontrolujte pohyblivosť čepelí (10) a nožového kotúča (11).

Na čistenie nabíjacích kontaktov na robotickej kosačke (1) a nabíjacej stanici (19) použite čistiace prostriedky na kov alebo veľmi jemný brúsny papier. Vyčistite ich, aby ste zaistili efektívne nabíjanie.

Pravidelne kontrolujte, či šošovka kamerovej jednotky (15) nie je znečistená a čistite ju. Šošovka sa môže znečistiť, najmä keď prší. Nepoužívajte agresívne čistiace prostriedky ani rozpúšťadlá.

Opotrebované alebo poškodené čepele (10) a ich upevňovacie skrutky je potrebné vymieňať vždy v sadách.

Vymieňajte opotrebované alebo poškodené súčiastky.

Kvôli dlhej životnosti prístroja by mali byť všetky skrutkové spoje ako aj kolesá a osi vyčistené a následne naolejované.

Pravidelná starostlivosť o robotickú kosačku zabezpečí nielen dlhú dobu jej životnosti a výkonnosť, ale je prospešná zároveň aj pre dôkladné a jednoduché kosenie vášho trávni- ka.

Konštrukčnými dielmi, ktoré sú najviac vystavené opotrebovaniu, sú čepele (10). Kontrolujte preto pravidelne stav čepelí (10) a ich upevnenie. V prípade, že sa vyskytnú nadmerné vibrácie robotickej kosačky, môže to znamenať, že čepele (10) sú poškodené alebo boli zdeformované následkom nára- zov. Ak sú čepele (10) opotrebované alebo poškodené, je potrebné ich okamžite vymeniť.

Pravidelne kontrolujte vzhľad kosenia trávni- ka. Ak sú čepele neostré, budú steblá trávy skosené nečisto. V dôsledku toho môže povrch trávnika ľahko vyschnúť a zhnednúť. Čepele preto pravidelne vymieňajte, aby ste dosahovali čistý a rovný rez.

Pravidelne kontrolujte spodnú stranu roboti- ckej kosačky, či nie je znečistená. Robotickú kosačku pravidelne čistite. Silné znečistenie ihneď odstráňte.

V prvých týždňoch po uvedení do prevádzky a predchádzajúcom kosení bežnou kosačkou sa môže vaša robotická kosačka rýchlo znečistiť. V tomto období by ste preto mali spodnú stranu robotickej kosačky kontrolovať častejšie.

Trávnik skracujte iba po malých úsekoch, aby ste predišli nadmernému znečisteniu.

Vo vnútri prístroja sa nenachádzajú žiadne diely, vyžadujúce údržbu.

Používajte len originálne čepele, v opačnom prí- pade funkcia a bezpečnosť nie sú zaručené. Robotická kosačka je vybavená tromi čepeľami (10) namontovanými na nožovom kotúči (11). Tieto čepele (10) majú životnosť až 3 mesiace (ak Anl_FREELEXO_CAM_SPK13.indb 229Anl_FREELEXO_CAM_SPK13.indb 229 01.12.2022 15:36:4701.12.2022 15:36:47SK

nenarazia na žiadne prekážky). Všetky tri čepele (10) vymieňajte súčasne, aby to neovplyvnilo účinnosť a vyváženie vášho prístroja. Pri výmene čepelí (10) postupujte nasledovne (obr. 10) – Pozor! – Používajte ochranné rukavice:

1. Zablokujte pomocou skrutkovača otáčanie

nožového kotúča (11). Skrutkovač presuňte cez príslušné otvory v nožovom kotúči (11) a ochrannom hrebeni.

Vymeňte všetky tri čepele (10) vždy po sa- dách.

4. Nakoniec znovu pevne utiahnite upevňovaciu

skrutku. Uistite sa, či sa nové čepele (10) dajú voľne otáčať. Pravidelne vykonávajte všeobecnú kontrolu robotickej kosačky a odstraňujte všetky nahro- madené zvyšky. Pred každým začiatkom sezóny bezpodmienečne skontrolujte stav čepelí (10). Obráťte sa v prípade potreby opráv na náš zákaz- nícky servis. Používajte len originálne náhradné diely.

7.2.2 Aktualizácia softvéru

Ak chcete aktualizovať softvér, skopírujte nový softvér na prázdny USB kľúč (v prípade potreby USB kľúč predtým naformátujte). Pred vykonaním nasledujúcich krokov sa uistite, či je batéria úplne nabitá.

1. Umiestnite zapnutú robotickú kosačku do ob-

lasti kosenia. Počas aktualizácie softvéru nes- mie byť robotická kosačka v nabíjacej stanici (19).

2. Pripojte na USB prípojku tak ako je zobrazené

3.1 Robotická kosačka teraz nainštaluje pos-

tupne obidva súbory. Alternatívne sa dajú súbory aktualizovať aj jednotlivo. Robotickú kosačku najprv vypnite pomocou hlavného vypínača(OFF).

3.2 Aktualizácia systému (príklad názov súboru:

CMK_3100.1.2.3.4.bin): Stlačte tlačidlo „4H“ nastavenia času kosenia (60) a súčasne zap- nite robotickú kosačku pomocou hlavného vypínača (7) (ON).

3.3 Aktualizácia kamery (príklad názov súboru:

Camera_1.2.3.4.bin): Stlačte tlačidlo „10H“ nastavenia času kosenia (60) a súčasne zap- nite robotickú kosačku pomocou hlavného vypínača (7) (ON).

4. Počas procesu aktualizácie blikajú časové

nepretržite pípať. Ak bol proces úspešný, svietia všetky 4 časové LED kontrolky (50) nepretržite. Ak proces nebolo možné ukončiť, všetky 4 časové LED kontrolky (50) zhasnú a aktualizáciu softvéru musíte zopakovať.

6. Vytiahnite USB kľúč a znovu naštartujte ro-

botickú kosačku pomocou hlavného vypínača (7).

7.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielcov je potrebné uviesť nasledovné údaje:

Výrobné číslo prístroja

Identifikačné číslo prístroja

Číslo potrebného náhradného dielca Aktuálne ceny a informácie nájdete na www. Einhell-Service.com Náhradné čepele č. výr.: 34.140.20

Akumulátor(A) pred zimným uskladnením úpl- ne nabite a vypnite ho hlavným vypínačom (7) (OFF). Vyberte akumulátor (A) z prístroja. Odpojte sieťový adaptér (20) od prívodu elektrického prú- du a nabíjacej stanice (19). Vodiaci kábel (24) môžete cez zimu nechať vonku. Dbajte však na to, aby boli pripojenia chránené pred koróziou. Pripojenia vodiaceho kábla (24) preto odpojte od nabíjacej stanice (19). Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 °C a 30 °C. Prístroj skladujte v originálnom ob- ale. Anl_FREELEXO_CAM_SPK13.indb 230Anl_FREELEXO_CAM_SPK13.indb 230 01.12.2022 15:36:4801.12.2022 15:36:48SK

Vypnite prístroj pomocou hlavného vypínača (7) (OFF) (obr. 8).

Dajte na prístroj transportné ochranné príp- ravky, ak sú k dispozícii.

Chráňte prístroj pred poškodením a silnými vibráciami, ktoré vznikajú predovšetkým pri prepravovaní vo vozidlách.

Prístroj zabezpečte proti skĺznutiu a prevráte- niu.

Robotickú kosačku prenášajte za nosnú rukoväť (6) tak, aby vám nožový kotúč (11) smeroval od tela.

10. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabrá- nenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na re- cykláciu. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty atď. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informuj- te sa prosím na miestnej samospráve. Len pre krajiny EÚ Neodstraňujte elektrické prístroje ako domový odpad! Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špeci- fické spracovanie v súlade s ochranou životného prostredia (recyklácia). Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov. Vezmite na vedomie, že pri likvidácii je potrebné odobrať akumulátory a osvetľovacie prostriedky (napr. žiarovka) z náradia. Dodatočná tlač alebo iné reprodukovanie do- kumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG. Technické zmeny vyhradené Anl_FREELEXO_CAM_SPK13.indb 231Anl_FREELEXO_CAM_SPK13.indb 231 01.12.2022 15:36:4801.12.2022 15:36:48SK

12. Indikácia na robotickej kosačke a odstraňovanie chýb

LED dažďového snímača (53) Popis / možné príčiny Riešenie Bliká nažlto - Zareagoval dažďový snímač (5). - Počkajte, pokým sa robotická kosačka nevysuší. - Podrobný popis k snímaču nájdete v kapi- tole 5.2. LED GNSS (54) Popis / možné príčiny Riešenie Bliká nazeleno - Robotická kosačka hľadá GNSS spojenie a kalibruje polohu nabíjacej stanice (19). - GNSS signál nepresný - Počkajte, pokým sa kalibrácia neukončí. - Ak bliká LED GNSS (54) nepretržite, je prijímaný signál veľmi slabý (tienenie budovou/stromom) a je potrebné zmeniť miesto umiestnenia nabíjacej stanice (19). Svieti nazeleno - Robotická kosačka nakalib- rovala polohu nabíjacej sta- nice (19) pomocou GNSS. - GNSS signál presný - Robotická kosačka pripravená. Bliká nažlto - Nie je prítomný žiadny signál GNSS - Dbajte na to, aby sa robotická kosačka nachádzala na voľnom priestranstve a GNSS signál nebol tienený. Svieti nažlto - Robotická kosačka je príliš vzdialená od nabíjacej sta- nice (19). - Postavte robotickú kosačku do oblasti ko- senia, ktorá je v blízkosti nabíjacej stanice (19). Vypnite hlavný vypínač (7) (OFF) a znova ho zapnite (ON), aby ste robotickú kosačku znovu uviedli do chodu. Svieti načerveno Svieti načerveno - Obráťte sa na zákaznícky servis. Anl_FREELEXO_CAM_SPK13.indb 232Anl_FREELEXO_CAM_SPK13.indb 232 01.12.2022 15:36:4901.12.2022 15:36:49SK

LED akumulátora (55) Popis / možné príčiny Riešenie Svieti nazeleno - Akumulátor plne nabitý - Robotická kosačka pripravená Svieti načerveno - Stav nabitia akumulátora níz-

- Robotická kosačka ide do nabíjacej sta- nice (19), aby si nabila akumulátor. Bliká nazeleno - Akumulátor sa nabíja - Robotická kosačka sa nachádza v nabí- jacej stanici (19) a nabíja sa. Bliká na červeno Chyba batérie: - Pri robotickej kosačke sa vyskytla chyba batérie - Akumulátor sa nedá nabiť - Akumulátor dosiahol koniec svojej životnosti - Uistite sa, či bol akumulátor správne na- montovaný. - Skontrolujte, či je hlavný vypínač (7) zapnutý (ON), keď sa robotická kosačka nachádza v nabíjacej stanici (19). - Skontrolujte polohu nabíjacej stanice (19). V prípade potreby vymeňte akumulátor. Svieti nažlto Chyba nadmernej teploty: - Príliš vysoká/príliš nízka teplota akumulátora alebo prehriatie ovládacej jednotky - Keď teplota batérie prekročí 65 °C, robotická kosačka sa vráti do nabíjacej stanice (19). - Keď teplota batérie prekročí 45 °C alebo je nižšia ako 0 °C, proces nabíjania sa zastaví a robotická kosačka čaká v nabíjacej stanici (19). - V lete presuňte pracovný čas na skoré ranné hodiny a vyhnite sa prevádzkovaniu robotickej kosačky v horúcich hodinách dňa. - Potom, čo sa akumulátor alebo riadiaca jednotka ochladí do prípustného rozsahu teplôt, robotická kosačka sa automaticky vráti do naprogramovanej prevádzky. Anl_FREELEXO_CAM_SPK13.indb 233Anl_FREELEXO_CAM_SPK13.indb 233 01.12.2022 15:36:4901.12.2022 15:36:49SK

LED vodiaceho kábla (56) Popis / možné príčiny Riešenie Svieti nazeleno Robotická kosačka sa nachád- za v nabíjacej stanici (19) alebo v blízkosti vyhľadávacej slučky a odchýlka od referenčnej hod- noty kvality je malá. - Robotická kosačka pripravená. Bliká nažlto Robotická kosačka sa nachád- za v nabíjacej stanici (19) alebo v rámci vyhľadávacej slučky a odchýlka od referenčnej hodno- ty kvality sa zhoršila. Robotická kosačka pripravená. Prípadne skontrolujte hranice oblasti kosenia, pretože tieto sa môžu ešte ďalej zhoršovať. V dôs- ledku toho už robotická kosačka nemôže pracovať. Bliká na červeno Robotická kosačka sa nachád- za v nabíjacej stanici (19) alebo v rámci vyhľadávacej slučky a odchýlka od referenčnej hodno- ty kvality príliš veľká. Robotická kosačka zostáva v nabíjacej stanici (19). Skontrolujte hranice oblasti kosenia. Násled- ne referenčnú hodnotu vymažte a vykonajte novú inicializáciu hodnoty kvality hranice. Svieti načerveno Chyba kamery: Robotická kosačka neprijíma žiadny signál od kamerovej jednotky. Vypnite hlavný vypínač (7) (OFF) a znova ho zapnite (ON), aby ste robotickú kosačku znovu uviedli do chodu. Vyp. - Vodiaci kábel (24) bol poškodený. - Prívod elektrického prúdu napájacej stanice (19) bol prerušený. - Robotická kosačka sa nachádza mimo vyhľadávacej slučky. Skontrolujte, č i LED indikátor (19a) na nabí- jacej stanici (19) svieti nazeleno. - Uistite sa, či je vodiaci kábel (24) položený správne a centricky pod nabíja- cou stanicou (19). - Skontrolujte polohu nabíjacej stanice (19). Anl_FREELEXO_CAM_SPK13.indb 234Anl_FREELEXO_CAM_SPK13.indb 234 01.12.2022 15:36:5001.12.2022 15:36:50SK

Alarmové LED (57) Popis / možné príčiny Riešenie Svieti nažlto Kosačka nadvihnutá: - Snímač zdvihu nepretržite aktivovaný počas 10 sekúnd Kosačka blokovaná: - Snímač prekážky sa aktivo- val viackrát v priebehu jednej minúty - Snímač prekážky sa trvalo aktivoval na dobu 10 sekúnd - Snímač prekážky počas jaz- dy naspäť k nabíjacej stanici (19) sa trikrát aktivoval Príliš blízko k stanici: - Robotická kosačka bola odoslaná naspäť príliš blízko k nabíjacej stanici (19) Prevrátenie: - Robotická kosačka bola trva- le prevrátená 10 sekúnd - Robotická kosačka dlhší čas naklonená do jedného smeru Na otvorenie krytu ovládacieho panelu (13) stlačte tlačidlo STOP (3). Opätovne spustite proces kosenia cez ovládací panel (2): - Ak sa táto chyba vyskytuje častejšie, skontrolujte, či sa v priestore kosenia nevyskytujú prekážky vyššie ako 10 cm a odstráňte ich alebo prekážky oddeľte od priestoru kosenia. Na otvorenie krytu ovládacieho panelu (13) stlačte tlačidlo STOP (3). Opätovne spustite proces kosenia cez ovládací panel (2): - Skontrolujte, či nie je robotická kosačka zablokovaná prekážkou alebo nie je zak- liesnená medzi stromami, kríkmi a pod. Odstráňte prekážku alebo sa tejto oblasti vyhnite. - Ak sa táto chyba vyskytuje častejšie, skontrolujte oblasť kosenia. Dávajte pozor najmä a ostré uhly, uličky, ploty, skaly a pod. - Skontrolujte, či tráva nie je príliš vysoká a neblokuje robotickú kosa čku. V takom prí- pade skoste trávu na menšiu ako 60 mm. Na otvorenie krytu ovládacieho panelu (13) stlačte tlačidlo STOP (3). Opätovne spustite proces kosenia cez ovládací panel (2): - Robotická kosačka by mala byť odoslaná späť do nabíjacej stanice (19) do vzdiale- nosti minimálne 2 m. Na otvorenie krytu ovládacieho panelu (13) stlačte tlačidlo STOP (3). Opätovne spustite proces kosenia cez ovládací panel (2): - Umiestnite robotickú kosačku na rovný povrch a znovu ju naštartujte. - Ak sa robotická kosačka prevrátila v dôs- ledku prudkého svahu v oblasti kosenia, vymedzte túto oblasť, aby ste sa vyhli prudkým sklonom. Anl_FREELEXO_CAM_SPK13.indb 235Anl_FREELEXO_CAM_SPK13.indb 235 01.12.2022 15:36:5001.12.2022 15:36:50SK

Alarmové LED (57) Popis / možné príčiny Riešenie Svieti nažlto Chyba kolesa: - Zadné kolesá (8) boli nad- vihnuté prekážkou - Zadné kolesá (8) sa môžu voľne otáčať na nerovnom trávniku Chyba tlačidla STOP: Kryt ovládacieho panelu (13) je otvorený a bolo stlačené niek- toré tlačidlo ovládacieho panelu (2), tlačidlo STOP (3) sa však neaktivovalo Mimo: Robotická kosačka nerozpozná plochu trávnika alebo hranicu trávnika a nachádza sa pritom mimo oblasti kosenia. Na otvorenie krytu ovládacieho panelu (13) stlačte tlačidlo STOP (3). Opätovne spustite proces kosenia cez ovládací panel (2): - Umiestnite robotickú kosačku na rovný povrch a znovu ju uveďte do chodu Na otvorenie krytu ovládacieho panelu (13) stlačte tlačidlo STOP (3). Opätovne spustite proces kosenia cez ovládací panel (2): - Skontrolujte, či sa kryt ovládacieho panelu (13) voľne otvára a zatvára pomocou tlačidla STOP (3). - Skontrolujte funkčnosť tlačidla STOP (3). Na otvorenie krytu ovládacieho panelu (13) stlačte tlačidlo STOP (3). Opätovne spustite proces kosenia cez ovládací panel (2): - Uistite sa, či sa robotická kosačka nachádza v oblasti kosenia. Svieti načerveno Chyba snímača: - Robotická kosačka sa zastavila v dôsledku chyby snímača Chyba motora / nadprúd motora: - Robotická kosačka sa zasta- vila kvôli nadprúdu v motore alebo poruche motora Prevádzková chyba: - Robotická kosačka sa zasta- vila v dôsledku prevádzkovej chyby Vypnite hlavný vypínač (7) (OFF) a znova ho zapnite (ON), aby ste robotickú kosačku znovu uviedli do chodu. Vypnite hlavný vypínač (7) (OFF) a znova ho zapnite (ON), aby ste robotickú kosačku znovu uviedli do chodu. - Skontrolujte výšku trávy v oblasti kosenia a v prípade potreby skoste trávu na menej ako 60 mm bežnou kosačkou. - Zvýšte výšku rezu. Začínajte vždy s vyššou výškou rezu a túto znižujte v malých krokoch po požadovanú výšku. - Skontrolujte, či nožové kotúče (11) a ko- lesá nie sú znečistené a tieto diely dôklad- ne vyčistite. - Skontrolujte, či nie sú zadné kolesá a nožový kotúč (11) zablokované. Ak tieto zablokovania neviete uvoľniť, obráťte sa na príslušný zákaznícky servis. Vypnite hlavný vypínač (7) (OFF) a znova ho zapnite (ON), aby ste robotickú kosačku znovu uviedli do chodu. Anl_FREELEXO_CAM_SPK13.indb 236Anl_FREELEXO_CAM_SPK13.indb 236 01.12.2022 15:36:5101.12.2022 15:36:51SK

Alarmové LED (57) Popis / možné príčiny Riešenie Bliká na červeno Chyba snímača magnetickej pásky: Robotická kosačka neprijíma žiadny signál od snímača mag- netickej pásky. Vypnite hlavný vypínač (7) (OFF) a znova ho zapnite (ON), aby ste robotickú kosačku znovu uviedli do chodu. Hľadanie chýb Chyba Možná príčina Náprava Robotická kosačka stojí v oblasti ko- senia. Robotická kosačka nedá zapnúť. - Napätie akumulátora príliš nízke - Chyba na elektrickom obvo- de alebo v elektronike - Vráťte robotickú kosačku do nabíjacej sta- nice (19) a nabite ju. - Zapnite hlavný vypínač (7) (ON). - Obráťte sa na zákaznícky servis. - Skontrolujte polohu nabíjacej stanice (19) a maximálnu vzdialenosť od nabíjacej sta- nice (19) - Použite akumulátor s vyššou kapacitou. - Pozor: Ak používate niektorý z akumu- látorov Multi-Ah (napr. 4-6 Ah), nastavte vyššiu kapacitu. Vzhľadom na šetrné nabíjanie a vybíjanie robotickej kosačky nie je potrebné na predĺženie životnosti využívať nižšiu kapacitu. Robotická kosačka sa nevie vrátiť do nabíjacej stanice. - Nabíjacia stanica nie je (19) správne inštalovaná. - Uistite sa, či LED indikátor (19a) na nabí- jacej stanici (19) svieti nazeleno. - Uistite sa, že vodiace káble (24) sú pripo- jené k nabíjacej stanici (19) a že predný vodiaci kábel (24) je uložený centricky pod nabíjacou stanicou (19). - Uistite sa, že je nabíjacia stanica (19) správne umiestnená. Robotická kosačka je veľmi hlučná. - Čepele (10) poškodené - Na čepeliach (10) je nachy- tených veľa cudzích látok - Robotická kosačka štartovala príliš blízko prekážok - Pohon nožov alebo hnací motor poškodený - Poškodené iné časti roboti- ckej kosačky - Vymeňte čepele (10). 3 č epele (10) je pot- rebné vymeniť súčasne. - Účinnosť prevádzky robotickej kosačky závisí od ostrosti čepelí (10). Čepele (10) preto udržujte v dobrom stave. - Bezpečne vypnite robotickú kosačku a pri čistení čepelí (10) používajte pracovné ru- kavice, aby ste predišli rezným zraneniam. - Motor nechajte opraviť alebo vymeniť v zákazníckom servise. Anl_FREELEXO_CAM_SPK13.indb 237Anl_FREELEXO_CAM_SPK13.indb 237 01.12.2022 15:36:5101.12.2022 15:36:51SK

Hľadanie chýb Chyba Možná príčina Náprava Robotická kosačka zostáva v nabíjacej stanici. Robotická kosačka sa vždy vracia do nabíjacej stanice. - Nesprávne nastavenia pra- covného času - Stav nabitia akumulátora je príliš nízky a klesá pod 30 %. - Zareagoval dažďový snímač. - Robotická kosačka je prehri- ata. - Začína sa stmievať, v dôs- ledku čoho kamerová jed- notka už nemôže správne fungovať. - Skontrolujte nastavenia pracovného času. - Robotická kosačka začína a končí svo- ju prácu v závislosti od nastaveného časového okna. Mimo tohto časového okna zostáva robotická kosačka v nabí- jacej stanici (19). Robotická kosačka nie je schopná nájsť nabíjaciu stanicu (19) - Nabíjacia stanica (19) sa nachádza v polohe, kde je prijímaný len slabý signál GNSS. - Prekážky v bezprostrednej blízkosti slučky vodiaceho kábla zabraňujú nabehnutie slučky. - Prispôsobte polohu nabíjacej stanice (19) a vymažte mapovanie podľa popisu v ná- vode na obsluhu. - Prispôsobte tvar slučky vodiaceho kábla / Zväčšite slučku vodiaceho kábla. POZOR! Na prerezaný vodiaci kábel a následné škody sa záruka nevzťahuje! Hľadanie chýb magnetickej pásky (27) Chyba Možná príčina Náprava Robotická kosačka nerozpoznáva mag- netickú pásku (27) a prejde cez ňu. - Magnetická páska (27) je uložená príliš hlboko v pôde. - Magnetická páska nefun- guje správne (27), pretože vonkajšia teplota je príliš vysoká. - Uložte magnetickú pásku (27) na pôdu alebo do pôdy do hĺbky cca 5 cm. - Počkajte, kým teplota neklesne. Vyhýbajte sa prevádzkovaniu robotickej kosačky počas horúcich hodín dňa. Robotická kosačka sa zastaví alebo jazdí nekontrolo- vane v blízkosti ohraničujúcej ob- lasti. - Magnetická páska (27) je kladená príliš blízko k vodiacemu drôtu (24). Vzdialenosť medzi dvomi nezávislými ohraničujúcimi oblasťami s magnetickou páskou (27) je príliš malá. - V oblasti kosenia dochádza k poruchám v dôsledku elekt- rických káblov. - Dodržujte vzdialenosť minimálne 80 cm medzi vodiacim káblom (24) a magne- tickou páskou (27) alebo medzi dvomi ohraničujúcimi oblasťami. - Vyhnite sa vedeniu elektrických káblov v oblasti kosenia. Umiestnite nabíjaciu stanicu (19) na okraj oblasti kosenia. Za- chovávajte vzdialenosť od cudzích plôch kosenia (napr. susedov), ktoré sú preváz- kované s ohraničujúcim drôtom. Robotická kosačka vnikne do ohraničujúcej oblasti. - Robotická kosačka sa prešmykne cez magnetickú pásku (27). - Vyhýbajte sa kladeniu magnetickej pásky (27) na sklonoch. - Dbajte na uvedené inštalačné podmienky. Anl_FREELEXO_CAM_SPK13.indb 238Anl_FREELEXO_CAM_SPK13.indb 238 01.12.2022 15:36:5101.12.2022 15:36:51SK

13. Informácie o ochrane osobných údajov FREELEXO CAM

Spoločnosť Einhell Germany AG sa teší, že používate robotické kosačky FREELEXO CAM. Ochrana osobných údajov je pre nás dôležitou záležitosťou. V nasledujúcej časti uvádzame, ktoré údaje sa vo všeobecnosti spracúvajú pri používaniu prístroja.

Umiestnenie nabíjacej stanice Robotická kosačka ukladá polohu nabíjacej stanice určenú pomocou GNSS lokalizácie lokálne na zariadení. Je to potrebné na navigáciu zariadenia späť do nabíjacej stanice alebo k vodiacemu káblu po dokončení kosenia. V prípade servisu je možné túto informáciu fyzicky vyčítať z prístroja prostredníctvom súboru Logfi le.

Čas východu a západu slnka Robotická kosačka ukladá čas východu alebo západu slnka určený prostredníctvom GNSS lokali- zácie lokálne na zariadení. Je to potrebné na to, aby bolo možné zariadenie spustiť len v časovom intervale, v ktorom môže kamerová jednotka generovať obrázky s dostatočným jasom. V prípade servisu je možné túto informáciu fyzicky vyčítať z prístroja prostredníctvom súboru Logfi le.

Obrázky kamerovej jednotky Robotická kosačka si lokálne v prístroji ukladá obrázky generované kamerovou jednotkou. Toto je potrebné z hľadiska systému pre neustále zlepšovanie algoritmu robotickej kosačky. Na kosačke sa nachádzajú obrázky, ktoré boli generované počas posledných 15 minút práce kosačky. Tento súbor údajov sa priebežne prepisuje. Keď sa kosačka nachádza v nabíjacej stanici, prípadne robotická kosačka hľadá nabíjaciu stanicu, obrázky sa negenerujú. V prípade servisu sa dajú tieto obrázky lokálne prečítať, aby bolo možné odsledovať chyby, ktoré sa vyskytli. Tieto obrázky sa následne vymažú. Informácie špecifi cké pre danú lokalitu, ako aj vygenerované obrázky môžete zo zariadenia vymazať sami. Najprv robotickú kosačku vypnite pomocou hlavného vypínača. Súčasným stlačením blokovacie- ho tlačidla (vymazanie informácií GNSS) prípadne tlačidla „OK“ (vymazanie obrázkov kamery) a zap- nutím robotickej kosačky prostredníctvom hlavného vypínača sa príslušné uložené informácie vymažú. Na prístroji sa ozve akustický signál, ktorý potvrdzuje vymazanie. Podrobnú dokumentáciu k našim zásadám ochrany osobných údajov nájdete na našej domovskej stránke v časti Ochrana údajov. Anl_FREELEXO_CAM_SPK13.indb 239Anl_FREELEXO_CAM_SPK13.indb 239 01.12.2022 15:36:5201.12.2022 15:36:52SK

Stav signalizácie Význam a opatrenie Červená LED Zelená LED Vyp Bliká Pripravená k prevádzke Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je v nabíjačke. Zap Vyp Nabíjanie Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby nabíjania nájdete priamo na nabíjačke. Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu sku- točné doby nabíjania čiastočne odlišovať. Vyp Zap Akumulátor je nabitý a pripravený na použitie. (READY TO GO) Potom sa po úplnom nabití prepne do udržiavacieho nabíjania. Za týmto účelom nechajte akumulátor približne 15 minút dlhšie na nabí- jačke. Opatrenie: Vyberte akumulátor z nabíjačky. Odpojte nabíjačku zo siete. Bliká Vyp Prispôsobené nabíjanie Nabíjačka sa nachádza v režime šetrného nabíjania. Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potre- buje viac času. Toto môže mať nasledovné príčiny: - Akumulátor sa veľmi dlhú dobu nenabíjal. - Teplota akumulátora neleží v ideálnom rozsahu. Opatrenie: Počkajte do ukončenia procesu nabíjania, akumulátor je možné napriek tomu ďalej nabíjať. Bliká Bliká Chyba Proces nabíjania už nie je možný. Akumulátor je defektný. Opatrenie: Defektný akumulátor nesmie byť naďalej nabíjaný! Vyberte akumulátor z nabíjačky. Zap Zap Tepelná porucha Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš stu- dený (pod 0 °C) Opatrenie: Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C). Anl_FREELEXO_CAM_SPK13.indb 240Anl_FREELEXO_CAM_SPK13.indb 240 01.12.2022 15:36:5201.12.2022 15:36:52SK

Servisné informácie Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov. Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál. Kategória Príklad Diely podliehajúce opotrebeniu* Akumulátor Spotrebný materiál / spotrebné diely* Čepele Chýbajúce diely

• nie je bezpodmienečne obsiahnuté v objeme dodávky! V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)? Popíšte túto chybnú funkciu. Anl_FREELEXO_CAM_SPK13.indb 241Anl_FREELEXO_CAM_SPK13.indb 241 01.12.2022 15:36:5301.12.2022 15:36:53SK

Záručný list Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento

výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie

uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst- roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo- dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou. - Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom). - Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa

musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd ňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst- roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese:

www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj. Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu. Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu. Anl_FREELEXO_CAM_SPK13.indb 242Anl_FREELEXO_CAM_SPK13.indb 242 01.12.2022 15:36:5301.12.2022 15:36:53NL

64. Nupp „START A/B“
