MANUAL DE UTILIZADOR GECH 3665 Li EINHELL

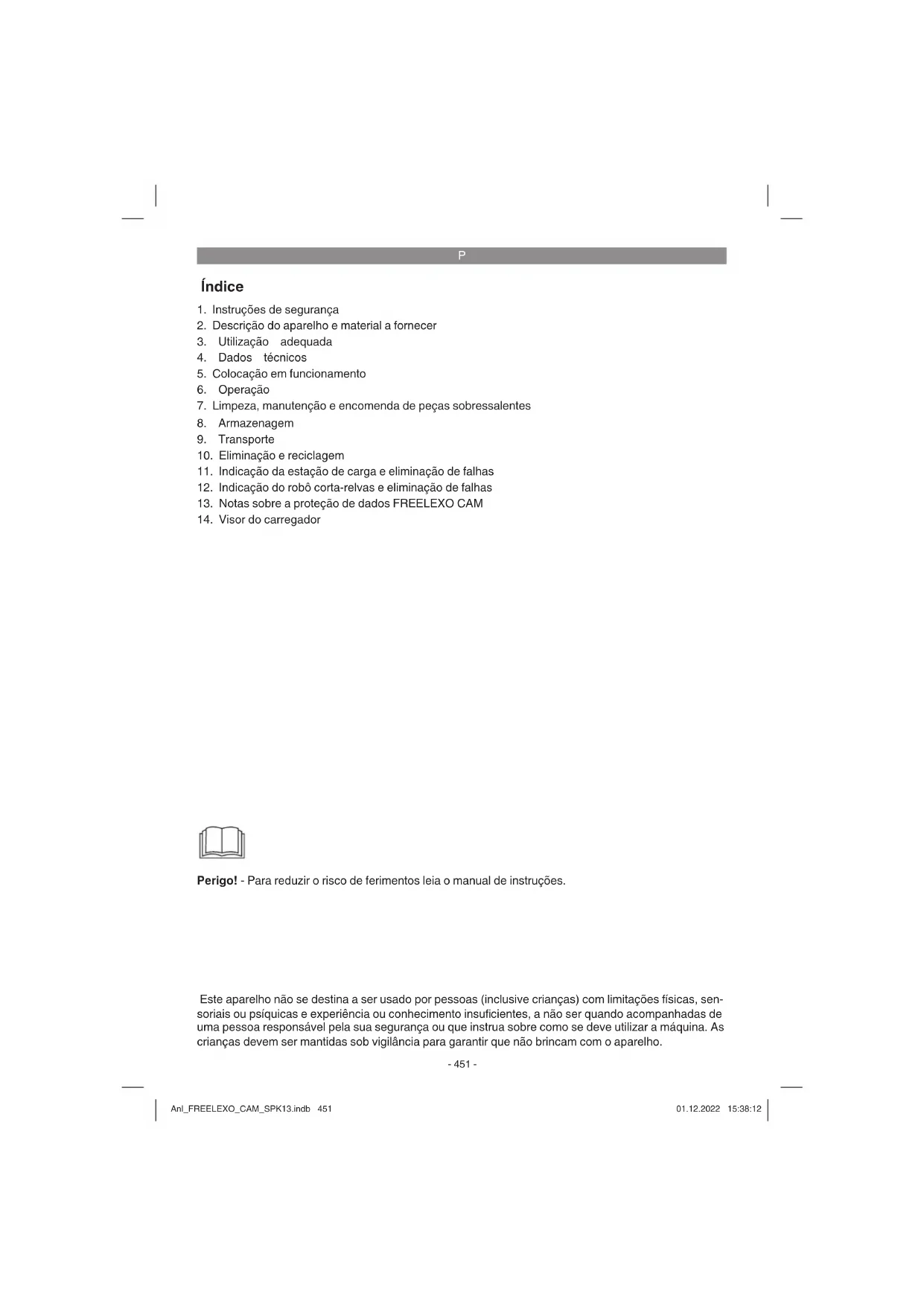

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

3. Utilização adequada

5. Colocação em funcionamento

7. Limpeza, manutenção e encomenda de peças sobressalentes

10. Eliminação e reciclagem

11. Indicação da estação de carga e eliminação de falhas

12. Indicação do robô corta-relvas e eliminação de falhas

13. Notas sobre a proteção de dados FREELEXO CAM

14. Visor do carregador

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções. Este aparelho não se destina a ser usado por pessoas (inclusive crianças) com limitações físicas, sen- soriais ou psíquicas e experiência ou conhecimento insufi cientes, a não ser quando acompanhadas de uma pessoa responsável pela sua segurança ou que instrua sobre como se deve utilizar a máquina. As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho. Anl_FREELEXO_CAM_SPK13.indb 451Anl_FREELEXO_CAM_SPK13.indb 451 01.12.2022 15:38:1201.12.2022 15:38:12P

Perigo! Ao utilizar aparelhos, têm de ser respeitadas algumas medidas de segurança para evitar ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções/estas instruções de segurança. Guarde-os num local seguro, para que possa consultar as informações sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções/estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não-observância deste ma- nual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida! Aviso! Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos fornecidos com esta ferramenta elétrica. O incumprimento das indicações seguintes pode provocar choques elétricos, incêndios e/ou feri- mentos graves. Guarde todas as instruções de segurança e indicações para consultar mais tarde. Explicação dos símbolos utilizados (ver fi gura 13) A. AVISO - Ler o manual de instruções antes do funcionamento da máquina! B. AVISO - Manter uma distância de seguran- ça adequada durante o funcionamento da máquina! C. AVISO - Acionar o dispositivo de bloqueio antes de efetuar trabalhos na máquina ou le- vantar a mesma! ATENÇÃO - Não tocar nas lâminas rotativas! D. AVISO - Não usar a máquina para se deslo- car em cima dela! ATENÇÃO - Não tocar nas lâminas rotativas! E. Classe de proteção II (isolamento duplo). F. Armazenar as baterias apenas em espaços secos com uma temperatura ambiente de +10 °C - +40 °C. Armazenar as baterias sempre carregadas (com, no mín., 40% de carga). G. Classe de proteção III H. Fusível lento 2 A

I. Para utilização apenas em espaços secos.

J. AVISO: para carregar a bateria, utilizar apen- as o alimentador amovível NT24/1 / PS24/1 que foi fornecido com este aparelho. Atenção! Durante uma trovoada, puxe a fi cha de alimen- tação e desligue o cabo-guia da estação de carga.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1/2)

3. Tecla STOP/botão de destravamento da

9. Tampa do compartimento da bateria

11. Disco de lâminas

15. Unidade de câmara

16. Sensores de distância

19. Estação de carga

19a. Visor LED da estação de carga 19b. Pino de carregamento da estação de carga

20. (Cabo do) alimentador

21. Parafuso de fi xação

23. Gancho de fi xação

26. Lâminas de substituição

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Centers ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, observe a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual. Anl_FREELEXO_CAM_SPK13.indb 452Anl_FREELEXO_CAM_SPK13.indb 452 01.12.2022 15:38:1201.12.2022 15:38:12P

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia! Material a fornecer, material de montagem e acessórios (parcialmente não incluídos no material a fornecer): Consulte o material a fornecer no respetivo folhe- to informativo fornecido.

Parafusos de fixação (4 unidades)

Lâminas de substituição

Manual de instruções original

Instruções de segurança Meios auxiliares necessários (não incluídos no material a fornecer)

Alicate para isolamento

3. Utilização adequada

O robô corta-relvas é adequado para a utilização privada a nível doméstico e na jardinagem en- quanto hobby, destinando-se exclusivamente ao corte de superfícies relvadas. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer garantia se o aparelho for utilizado no comércio, artesanato ou indústria ou em ativi- dades equiparáveis.

Tensão ........................................................ 18 V Rotações do motor .............................3400 r.p.m. Grau de proteção .........................................IPX4 Classe de proteção ...........................................III Peso .........................................................8,75 kg Largura de corte .........................................18 cm Quantidade de lâminas .................................... 3 Máx. inclinação .......................................... 25 % Nível de pressão acústica L

.............. 46 dB (A) Incerteza K ................................................2,3 dB Nível de potência acústica L

............ 57 dB (A) Incerteza K ................................................2,3 dB Ajuste da altura de corte ..... 20-60 mm; contínuo Antena do cabo-guia Faixa de frequência de operação: ... 0-148,5 KHz Potência de transmissão máxima: .67,05 dBuA/m Alimentador Tensão de entrada: ..........100-240 V ~ 50/60 Hz Tensão de saída: .................................... 24 V CC Corrente de saída: ...................................... 1,5 A Classe de proteção: .....................................II /

Os valores de ruído foram medidos de acordo com as normas EN ISO 3744:1995 e ISO 11094:

Aviso! Durante o funcionamento, este aparelho produz um campo eletromagnético. Em de- terminadas circunstâncias, este campo pode afetar implantes médicos ativos ou passivos. Para reduzir o perigo de ferimentos graves Anl_FREELEXO_CAM_SPK13.indb 453Anl_FREELEXO_CAM_SPK13.indb 453 01.12.2022 15:38:1301.12.2022 15:38:13P

ou mortais, recomendamos que as pessoas com implantes médicos consultem os seus médicos e os fabricantes dos implantes, an- tes de utilizarem o aparelho.

5. Colocação em funcionamento

Leia o manual de instruções completo antes de iniciar a instalação do robô corta-relvas. A qualidade da instalação infl uencia diretamen- te o resultado do corte de relva decorrente.

5.1 Princípio de funcionamento

Siga o manual de instruções atentamente para garantir um funcionamento correto e seguro do robô corta-relvas. O robô corta-relvas escolhe a sua direção alea- toriamente. Ao mesmo tempo, a relva do jardim é cortada por inteiro, alcançando o robô corta- relvas todas as áreas que não estão excluídas através de delimitações e obstáculos. Quando constata que atingiu um limite da relva ou deteta um obstáculo, o robô corta-relvas muda a sua direção e continua a cortar a relva aleatoriamente numa outra direção. Mediante os sensores, o robô corta-relvas deteta obstáculos e a superfície da relva, pelo que consegue movimentar-se livre- mente na área de trabalho. O robô corta-relvas possui uma unidade de câ- mara que gera e processa as imagens da área à sua frente. Neste caso, a área à sua frente é analisada, sendo verifi cado se aqui se trata de uma área de corte de relva ou limite da relva ou obstáculo. Enquanto a área à sua frente for classifi cada como área de corte de relva, o robô corta-relvas vai avançando com o mecanismo de corte de relva ligado. Se a área for classifi cada como limite da relva ou obstáculo, o robô corta- relvas para, verifi ca novamente a área de corte e volta a começar a cortar a relva numa direção aleatória. A área de corte deve ser verifi cada e adaptada cuidadosamente para o robô corta- relvas ter espaço sufi ciente para detetar onde a área de corte termina. Os limites da relva têm de estar claramente defi nidos para que o robô corta- relvas consiga detetá-los inequivocamente no seu tempo de reação. O cabo-guia (24) disposto serve para o aco- plamento exato na estação de carga (19) e não representa nenhum limite durante a operação de corte. Por isso, o robô corta-relvas deve encontrar-se numa superfície relvada com claros limites óticos ou físicos. Para o robô corta-relvas encontrar o cabo-guia (24) e depois a estação de carga (19), robô corta-relvas deve situar-se na estação de carga (19) para a primeira colo- cação em funcionamento do processo de corte de relva. Ele determina a posição da estação de carga (19) por meio de um sistema global de navegação por satélite (GNSS). Se a posição da estação de carga (19) for alterada, o robô corta- relvas deverá ser reposicionado obrigatoriamente na estação de carga (19) para efeitos de calib- ração. Certifi que-se de que nenhum isolamento ou cobertura impede a determinação de posição. Evite posicionar a estação de carga (19) ao lado de edifícios altos. Aqui, a calibração pode não ser possível devido à falta de sinal. Com um nível de carga baixo da bateria, o robô corta-relvas regressa à estação de carga (19). Com a ajuda do módulo GNSS, o robô corta- relvas determina a sua distância em relação à es- tação de carga (19) e procura-la. Se, a caminho da linha de busca, o robô corta-relvas entrar em contacto com um limite do jardim ou obstáculos, ele guarda a sua posição e é efetuado um ma- peamento da área de corte. Assim, o robô corta- relvas consegue regressar mais rapidamente à estação de carga (19) em caso de utilização contínua. Uma vez chegado ao cabo-guia (24), o robô corta-relvas desloca-se até à estação de carga (19) através dos seus sensores para deteção do fi o. Este procedimento pode durar alguns minutos, consoante o tamanho do jardim e a complexidade. É igualmente consultada a informação específi ca da localização no que respeita ao nascer/pôr do sol via o sistema global de navegação por satélite (GNSS). A luz do dia sufi ciente é imprescindível ao funcionamento isento de falhas do robô corta- relvas. Verifi que a lente da unidade de câmara (15) regularmente quanto a sujidade.

O robô corta-relvas vem equipado com vários sensores de segurança. Graças aos sensores, o robô corta-relvas consegue movimentar-se na sua área de corte.

Sensor de elevação: Se o robô corta-relvas for levantado do chão por trás a mais de 30° ou uma roda dianteira (12) deixar de estar em contacto com o chão, o robô corta-relvas e a rotação das lâminas Anl_FREELEXO_CAM_SPK13.indb 454Anl_FREELEXO_CAM_SPK13.indb 454 01.12.2022 15:38:1301.12.2022 15:38:13P

Sensor de inclinação: Se o robô corta-relvas se inclinar fortemente numa direção, este e a rotação das lâminas (10) param imediatamente.

Sensor de obstáculos: O robô corta-relvas deteta obstáculos no seu caminho. Quando o robô corta-relvas colide com um obstáculo, este e a rotação das lâmi- nas (10) param imediatamente e ele afasta- se do obstáculo, recuando.

Unidade de câmara: O robô corta-relvas dispõe de uma unidade de câmara (15) que analisa a área de corte à sua frente (cerca de 1 m²). Ao mesmo tempo, a câmara está direcionada para a base, pelo que são ilustrados objetos localizados na área de imagem com uma altura máxima de 50 cm. O material de imagem a processar é apenas guardado local e temporariamente no robô corta-relvas e permanentemente sobrescrito. O robô corta-relvas consegue detetar obstáculos e a área de trabalho onde já não há relva. Quando se depara com um obstáculo ou deixa de detetar a relva, o robô corta-relvas para e começa a cortar a relva novamente numa direção aleatória. Devido à unidade de câmara, não é possível o robô corta-relvas trabalhar ao amanhecer ou à noite. A janela de trabalho selecionada devia corresponder a um período do dia com luz para que o robô corta-relvas possa trabalhar de modo fi ável. Desta forma, os animais pequenos ativos ao amanhecer, como p. ex. ouriços-cacheiros, também fi cam protegidos.

Sensores de distância: O robô corta-relvas vem equipado com sen- sores de distância (16) que lhe permitem detetar obstáculos no seu caminho. Quando se depara com um obstáculo, o robô corta- relvas para e começa a cortar a relva nova- mente numa direção aleatória.

Sensor de fita magnética O robô corta-relvas está equipado com um sensor de fi ta magnética e deteta uma fi ta magnética deitada no chão (27). Quando se depara com uma fi ta magnética, o robô corta-relvas para e começa a cortar a relva novamente numa direção aleatória. A fi ta ma- gnética serve de limite virtual, o que permite confi gurar áreas do jardim onde o robô corta- relvas não deve cortar a relva.

Sensor de chuva: O robô corta-relvas está equipado com um sensor de chuva (5) para evitar o trabalho à chuva. Quando for detetada chuva, o robô corta-relvas regressa à estação de carga (19) onde é carregado por completo. Depois de o sensor de chuva (5) voltar a secar, ele reto- ma o trabalho, desde que ainda esteja num período ativo. Se o sensor de chuva (5) tiver atuado, acende o LED do sensor de chuva (53). Não curto-circuite os dois sensores de metal com metal ou outro material condutor. Isto compromete o bom funcionamento do robô corta-relvas.

Módulo GNSS O robô corta-relvas determina a sua posição e a posição da estação de carga (19) através de um sistema global de navegação por sa- télite (GNSS). Isto ajuda o robô corta-relvas a regressar à estação de carga (19). Medi- ante o módulo GNSS, o robô corta-relvas pode determinar as horas locais do nascer e pôr do sol, pelo que não consegue cortar a relva ao amanhecer e à noite. Assim, o robô corta-relvas pode trabalhar com a sua unidade de câmara (15) de modo fi ável. Com o módulo GNSS, o robô corta-relvas determina em qualquer altura a sua distância em relação à estação de carga (19). O robô corta-relvas pode afastar-se no máximo 1000 m da estação de carga (19), caso contrário o LED GNSS (54) acende a amarelo e o robô corta-relvas não pode ser operado no modo de área principal. Para o funcionamento em modo de área secundária, a distância em re- lação à estação de carga (19) é irrelevante.

Se a altura da relva for superior a 60 mm, ela tem de ser cortada para não sobrecarregar o robô corta-relvas nem afetar a efi ciência operacional. Utilize para tal um corta-relvas convencional ou um roçador. Remover da relva todos os objetos soltos que possam ser danifi cados pelo robô corta-relvas ou danifi car o mesmo. Verifi que a área de corte e o seu limite da relva, bem como as áreas cuja relva não deve ser corta- da. Nos seguintes capítulos deste manual de instruções, encontrará informações sobre como defi nir limites da relva inequívocos e proteger de- terminadas áreas. Alguns obstáculos podem ser detetados pelo robô corta-relvas atempadamente e não precisam de ser protegidos de forma tra- balhosa. Tenha as seguintes ferramentas à mão: martelo, alicate, alicate para isolamento e nível de bolha de ar (opcional). Anl_FREELEXO_CAM_SPK13.indb 455Anl_FREELEXO_CAM_SPK13.indb 455 01.12.2022 15:38:1301.12.2022 15:38:13P

5.3.1 Cálculo da inclinação da relva

O robô corta-relvas consegue superar incli- nações de até 25%. Por conseguinte, evite inc- linações mais íngremes. A inclinação pode ser determinada através da distância com a altura superada (fi gura 3a). Exemplo: a/b = 25 cm/100 cm = 25 %

5.3.2 Montagem da bateria

Para o funcionamento do robô corta-relvas é necessária uma bateria (A) da série Power-X- Change. Atenção: a bateria (A) pode não fazer parte do material a fornecer do seu robô corta- relvas, dependendo da variante do modelo. Abra a tampa do compartimento da bateria (9). Prima a tecla de engate da bateria (A) e desloque a bateria (A) para o encaixe da bateria previsto para o efeito. Feche a tampa do compartimento da bateria (9) e certifi que-se de que engata corre- tamente (fi gura 3b). Para retirar a bateria (A) abra a respetiva tampa do compartimento (9). Prima a tecla de engate da bateria (A) e puxe a bateria (A) para fora.

5.4 Estação de carga

5.4.1 Local da estação de carga

Determine primeiro o melhor local para a estação de carga (19). É necessária uma tomada externa que forneça corrente elétrica permanente para que o robô corta-relvas funcione sempre. A es- tação de carga (19) tem de ser posicionada numa superfície plana à altura do céspede. Certifi que- se de que a área está plana e seca. Posicione a estação de carga (19) idealmente no rebordo da área de corte. Assegure-se de que o cabo elétri- co da estação de carga (19) não fi ca disposto na área de corte ou que é enterrado se necessário, a fi m de evitar danos causados pelo robô corta- relvas. Posicione a estação de carga (19) com o cabo- guia (24) numa superfície livre sem obstáculos e de modo a poder ser acedida da melhor forma possível a partir de todas as áreas. Evite posicio- nar a estação de carga (19) em cantos de acesso difícil ou áreas circunscritas por estreitamentos. A distância máxima da estação de carga (19) em relação a um limite da relva não pode ser de mais de 1000 m. Isto serve para aumentar segurança contra o roubo. No caso de uma distância maior, o LED GNSS (54) acende a amarelo e o robô cor- ta-relvas não pode ser operado em modo de área principal. Para o funcionamento em modo de área secundária, a distância em relação à estação de carga (19) é irrelevante. É recomendada uma distância máxima, não superior a 50 m, do limite da relva em relação à estação de carga (19) para garantir um processo de corte de relva efi ciente e automático. À medida que aumenta a distância em relação à estação de carga (19), a carga de bateria do robô corta-relvas pode não ser sufi ci- ente para este chegar à estação de carga (19). No caso de áreas de corte de relva maiores, uti- lize uma bateria com maior capacidade. Escolha um lugar à sombra, uma vez que a ba- teria é carregada da melhor forma em ambiente fresco. Os edifícios altos ou as árvores podem piorar o sinal GNSS e fazer com que o robô corta-relvas deixe de regressar automaticamente à estação de carga (19). Por conseguinte, man- tenha uma distância adequada em relação a edifícios altos ou árvores e assegure-se de que a estação de carga (19) se encontra a céu aberto. Além disso, certifi que-se de que o cabo-guia (24) é disposto a direito no mín. 1 m diante da estação de carga (19) e no mín. 0,5 m atrás da mesma (19) (fi gura 4a). As curvas diretamente antes da estação de carga (19) podem difi cultar o acopla- mento para carregar.

5.4.2 Localização da estação de carga

Quando a bateria estiver quase vazia, o robô corta-relvas regressa à estação de carga (19), procurando o cabo-guia (24). Com a ajuda do GNSS, o robô corta-relvas compara em intervalos regulares a sua posição real com a posição da estação de carga calibrada. O robô corta-relvas desloca-se em direção à estação de carga (19) e procura o cabo-guia (24) em vários passos. Ao mesmo tempo, o robô corta-relvas para repetida- mente e, se necessário, continua a deslocar-se noutra direção para chegar ao cabo-guia (24). Ao chegar perto do cabo-guia (24), o robô corta- relvas começa a detetar a sua posição com a ajuda de movimentos rotativos e da intensidade do sinal do cabo-guia (24). Se, ao cortar a relva, o robô corta-relvas se depa- rar com um obstáculo ou um limite da relva, esta posição será armazenada. Assim é feito um ma- peamento que ajuda o robô corta-relvas a encon- trar a estação de carga (19) mais rapidamente. Quando alcançar o cabo-guia (24), o robô corta- relvas segue-o no sentido contrário ao dos ponteiros do relógio até à estação de carga (19). Por isso, assegure-se de que a estação de carga (19) fi ca posicionada com o alinhamento correto (fi gura 4a). Anl_FREELEXO_CAM_SPK13.indb 456Anl_FREELEXO_CAM_SPK13.indb 456 01.12.2022 15:38:1401.12.2022 15:38:14P

5.4.3 Ligação da estação de carga ao alimen-

1. Antes de ligar a estação de carga (19) à ali-

mentação de corrente, certifi que-se de que a tensão de rede é de 100-240 V com 50/60 Hz.

2. Ligue o alimentador (20) diretamente à to-

mada. Não use o cabo para qualquer outra aplicação.

3. Não utilize um alimentador danifi cado (20).

Em caso de danos nos cabos ou no alimenta- dor (20), contacte imediatamente um técnico autorizado para efeitos de substituição.

4. Não carregue o robô corta-relvas em ambien-

te húmido. Não carregue o robô corta-relvas a temperaturas acima de 40 °C ou abaixo de 5 °C.

5. Mantenha o robô corta-relvas e o alimentador

(20) afastados de água, fontes de calor e quí- micos. Mantenha o cabo do alimentador (20) afastado de arestas vivas para evitar danos.

6. Ligue o alimentador (20) à estação de carga

principal ligado (7) e a bateria na estação de carga (19) e carregue-o por completo antes do primeiro funcionamento.

5.4.4 Informações sobre o carregamento

O robô corta-relvas regressa à estação de carga (19) numa das seguintes situações:

Você envia o robô corta-relvas de volta manu- almente.

O nível de carga da bateria diminui abaixo de 30%.

Terminou o tempo de trabalho diário.

O sensor de chuva atuou.

O robô corta-relvas está sobreaquecido.

Começa a escurecer, pelo que a unidade de câmara já não consegue trabalhar correta- mente. Ao mesmo tempo, o robô corta-relvas procura o cabo-guia (24) e desloca-se depois automa- ticamente ao lado deste (24) até à estação de carga (19), no sentido inverso ao dos ponteiros do relógio. Durante o carregamento da bateria, o LED de bateria (55) do robô corta-relvas pisca a verde. Se a bateria estiver totalmente carregada, o LED de bateria (55) e o visor LED (19a) acendem a verde na estação de carga (19). Após o carregamento completo, o robô corta-relvas retoma o trabalho ou permanece na estação de carga (19) até ao próximo período de trabalho. Se houver um obstáculo no cabo-guia (24) du- rante o regresso à estação de carga (19), o robô corta-relvas imobiliza-se diante do obstáculo após várias tentativas e não consegue voltar à es- tação de carga (19). Remova todos os obstáculos no cabo-guia (24). Se a temperatura da bateria exceder os 45 °C, o carregamento é interrompido para evitar danos na mesma. Depois de a temperatura voltar a baixar, o carregamento é continuado automaticamente. O robô corta-relvas regressa à estação de carga (19), se a temperatura do seu comando exceder os 65 °C. Depois de a temperatura voltar a baixar, o trabalho é retomado de acordo com os ajustes. Se a bateria fi car vazia, antes de o robô corta- relvas regressar à estação de carga (19), este não pode voltar a ser iniciado. Leve o robô corta- relvas de volta à estação de carga (19) e deixe o interruptor principal (7) ligado. O robô corta-relvas é carregado automaticamente.

ATENÇÃO! O cabo-guia cortado e os danos sub- sequentes não estão sujeitos à garantia!

5.5.1 Disposição do cabo-guia

O cabo-guia (24) pode ser disposto tanto sobre, como dentro do chão. Se o chão estiver duro ou seco, os ganchos de fi xação (23) podem quebrar ao serem inseridos. Regue a relva antes de insta- lar o cabo-guia (24), se o chão estiver muito seco.

Instalação sobre o chão Coloque o cabo-guia (24) fi rmemente no chão e fi xe-o com os ganchos de fi xação (23) fornecidos. Ainda poderá adaptar a posição do cabo-guia (24) nas primeiras semanas de utilização do robô corta-relvas. Passado algum tempo, a relva tapará porém o cabo- guia (24) que deixará de ser visível. Instale o cabo-guia (24) com uma distância máxima de 1 m entre os ganchos de fi xação (23). Evite situações em que o cabo-guia (24) não as- senta no chão. Certifi que-se de que o cabo- guia (24) não pode ser cortado pelo robô corta-relvas. Durante o processo de corte de relva, o robô corta-relvas irá passar por cima do cabo-guia com o mecanismo de corte de relva ligado.

Instalação dentro do chão Introduza o cabo-guia (24) a uma profundida- de de até 5 cm. Assim, o cabo-guia (24) não será danifi cado por exemplo durante a escari- fi cação ou o arejamento. Anl_FREELEXO_CAM_SPK13.indb 457Anl_FREELEXO_CAM_SPK13.indb 457 01.12.2022 15:38:1401.12.2022 15:38:14P

Atenção! Uma vez que o cabo-guia (24) nem sempre será disposto no limite da relva é importante memorizar a posição do cabo-guia (24) para não danifi cá-lo em trabalhos posteriores no jardim. Se necessário, efetue um esboço ou documente a estrutura com fotografi as. Caso o cabo-guia (24) não tenha sido enterrado no chão, você não devia escarifi car nem arejar na área do cabo-guia (24) para evitar danos.

5.5.2 Instalação da linha de busca

O cabo-guia (24) forma uma linha de busca que permite ao robô corta-relvas regressar à estação de carga (19).

Dispor o cabo-guia (24) a direito no mín. 1 m diante da estação de carga (19) e no mín. 0,5 m atrás da mesma (19) (figura 4a). As curvas diretamente antes da estação de carga (19) podem dificultar o acoplamento para carregar.

A superfície mínima, que o cabo-guia (24) envolve, devia ser de pelo menos 5 m² (figura 4a). É recomendado usar todo o comprimento do cabo-guia (24) e dispô-lo numa superfície quadrada se possível. A linha de busca deve ser alinhada de modo a que o robô corta- relvas possa aceder bem à estação de carga (19) a partir de qualquer área do jardim.

A distância entre dois cabos-guia (24) devia ser de no mín. 0,8 m (figura 4a).

O cabo-guia (24) não pode cruzar-se.

Assegure-se de que não há obstáculos no cabo-guia (24).

Assegure-se de que à esquerda e à direita do cabo-guia (24) não há obstáculos em aprox. 30 cm (figura 4c). Mantenha a distância em relação ao limite do jardim e a pedras de cal- çada altas. Se caminho for plano em relação à superfície relvada, poderá dispor o cabo- guia (24) sem distância em relação à mesma.

5.6 Ligação da estação de carga

Conclua a disposição do cabo-guia completo (24) antes de o ligar à estação de carga (19). Isole o cabo-guia (24) nas extremidades num compri- mento de 10 a 15 mm com um alicate para isola- mento para a ligação à estação de carga (19). Puxe a fi cha de alimentação, antes de ligar o cabo-guia (24) à estação de carga (19). A extre- midade do cabo-guia (24), disposta para a parte frontal da estação de carga (19), tem de ser colo- cada para trás através dos suportes de cabos do lado inferior da estação de carga (19). Verifi que se esta extremidade está bem fi xada à estação de carga (19) e conectada à ligação esquerda preta. Depois de dispor o cabo-guia (24) passe a ext- remidade livre através do orifício e conecte-a à ligação direita vermelha (fi gura 4d). Atenção! O cabo-guia (24) não pode cruzar-se! Estabeleça seguidamente a ligação à alimen- tação de corrente. Após a instalação correta, o visor LED (19a) na estação de carga (19) deve acender a verde permanentemente. Se o LED não acender, verifi que primeiro as ligações. Se o LED acender, mas não permanentemente a verde, leia a tabela „Indicação na estação de car- ga e eliminação de falhas“ no fi nal deste manual de instruções.

A área de corte deve ter um limite da relva in- equívoco em toda a volta. Familiarize-se com as possibilidades de defi nição do limite da relva que são descritas neste capítulo. Inicie por fi m a verifi - cação do limite do jardim num ponto qualquer do limite da relva e siga-o em círculo até regressar ao ponto de partida. As áreas dentro da superfície de trabalho, que devem ser excluídas, têm de estar também envol- vidas por um limite da relva inequívoco. Proceda para tal como no caso dos limites exteriores da área de corte.

Estreitamentos Se a superfície relvada incluir um estrei- tamento, o seu robô corta-relvas poderá trabalhar no mesmo, desde que o corredor tenha uma largura de pelo menos 1,2 m e um comprimento máximo de 8 m (fi gura 5a). Com estreitamentos longos e fi nos, o robô corta-relvas poderá não regressar à estação de carga (19).

Distância no limite da relva Quando o robô corta-relvas se aproxima do limite da relva, a unidade de câmara (15) à frente no robô corta-relvas deteta-o. A dis- tância sem relva devia ser pelo menos de 30 cm (fi gura 5b). Assegure-se de que não há diferença de altura no limite da relva, pois o robô corta-relvas pode deslocar-se primeiro além do limite da relva exato, antes de parar e continuar a mover-se numa direção nova. Os canteiros mais baixos ou arestas elevadas de pedras podem causar danos no robô corta- Anl_FREELEXO_CAM_SPK13.indb 458Anl_FREELEXO_CAM_SPK13.indb 458 01.12.2022 15:38:1401.12.2022 15:38:14P

relvas. Verifi que regularmente se os limites da relva não estão cobertos, pois caso contrário o robô corta-relvas pode sair da área de corte. O limite da relva pode ser igualmente cercado de pedras de caminho planas, crian- do uma delimitação clara em relação à área de corte.

Distância no limite da relva com água Por princípio, o robô corta-relvas deteta o limite da relva de modo fi ável como descrito acima. Ainda assim, o robô corta-relvas po- derá ultrapassar o limite da relva, pelo que recomendamos uma distância de cerca de 50 cm do limite da relva em relação à água (lago, piscina, etc.) (fi gura 5c). Para uma proteção fi ável do robô corta-relvas, é recomendado proteger em alternativa a área com água com a ajuda de uma margem elevada.

Limite da relva com rebordo alto acima de 25 cm. Através dos sensores de distância (16), o robô corta-relvas deteta obstáculos com uma altura mínima de 25 cm (fi gura 5d). Assim, você também pode delimitar o seu limite da relva com a ajuda de obstáculos elevados. O robô corta-relvas para a uma distância de cer- ca de 20 cm diante do obstáculo e roda para continuar o processo de corte de relva noutra direção. Atenção! - Deste modo, o robô corta-relvas não corta a relva até ao limite da relva e resta uma área de aprox. 20 cm sem a relva cortada.

Limite da relva com rebordo alto acima de 10 cm Mediante os sensores de colisão, o robô cor- ta-relvas também pode colidir com obstáculos abaixo de 25 cm. O limite da relva pode ser igualmente defi nido desta forma. Assegure uma margem estável de pelo menos 10 cm (fi gura 5e).

Os obstáculos são objetos situados na área de corte. Graças aos sensores, o robô corta-relvas pode detetar muitos obstáculos. Os objetos maci- os, instáveis e valiosos têm de ser protegidos se necessário. Compare para tal as possibilidades de delimitação do limite da relva, como descrito acima.

Obstáculos com uma altura superior a 25 cm (figura 5f) Os obstáculos fi xos com uma altura superior a 25 cm e uma largura mínima de 3 cm, p. ex. árvores, paredes, cercas, móveis de jardim, etc., são detetados pelos sensores de distân- cia (16). Se se deparar com um obstáculo, o robô corta-relvas para e continua o processo de corte de relva noutra direção. Neste caso, a relva não é cortada em aprox. 20 cm até ao obstáculo.

Obstáculos com uma altura inferior a 25 cm (figura 5g) Se um obstáculo não for detetado pelos sensores de distância (16), o robô corta- relvas colide com o mesmo e os sensores de colisão atuam. O robô corta-relvas para e continua o processo de corte de relva noutra direção. Os obstáculos deverão ter uma altura de pelo menos 10 cm. Proteja os objetos sensíveis e instáveis com uma margem.

Pedras e obstáculos baixos abaixo dos 10 cm Devem ser protegidos as pedras, rochas e obstáculos baixos com menos de 10 cm na área de corte, pois caso contrário o robô corta-relvas pode passar por cima deles. Caso contrário, o robô corta-relvas pode sof- rer danos e fi car bloqueado. (Ver o capítulo „Limite da relva“). O robô corta-relvas trata as árvores como obstáculos. Mas se houver salientes no chão raízes de árvores com uma altura inferior a 10 cm, esta área deve ser protegida. Isto evita danos tanto nas raízes, como no robô corta- relvas.

5.7.3 Fita magnética (fi guras 5h-j)

Os obstáculos, que conseguem refl etir mal o sinal de distância emitido pelo robô corta-relvas (p. ex. cerca, sebe), não são detetados em parte ou apenas são detetados muito tarde. Os obstáculos com fraco contraste ótico em relação às áreas de corte de relva são igualmente difíceis de detetar. Para uma alteração segura e sem contacto do sentido do robô corta-relvas, esta área ou o ob- jeto pode ser protegido com uma fi ta magnética (27). A fi ta magnética (27) serve de limite móvel e tem- porário na sua área de corte. Os sensores mag- néticos montados no robô corta-relvas detetam a fi ta magnética (27) e este vira no seu limite. Assim podem ser excluídas as áreas do jardim com a quais não deve haver contacto, como p. ex.:

Delimitação a curto prazo de uma área no jardim com a qual não deve haver contacto temporariamente, para uma festa no jardim.

Instalação de um trampolim ou piscina duran- te os meses de verão na área de corte.

Uma árvore recém-plantada ainda está muito sensível e deve ser protegida contra as co- Anl_FREELEXO_CAM_SPK13.indb 459Anl_FREELEXO_CAM_SPK13.indb 459 01.12.2022 15:38:1501.12.2022 15:38:15P

lisões com o robô corta-relvas nos primeiros tempos.

Um campo de flores, que atrai os insetos, deve crescer sazonalmente no jardim. Esta área não deve ser transitada pelo robô corta- relvas e tem de ser protegida logo ao ser cria- da.

Numa área é semeada uma nova relva que ainda deve ser protegida inicialmente. A base ainda não está fixa e deve formar-se um cés- pede forte. Disponha a fi ta magnética (27) a uma distância de poucos centímetros da respetiva área ou obje- to. Encurte a fi ta magnética (27) conforme neces- sário (comprimento mínimo de 50 cm). Para ser detetado de forma segura um limite consistente de vários segmentos de fi ta magnética, a distân- cia máxima entre as respetivas extremidades não devia exceder os 8 cm (fi gura 5k). Certifi que-se de que o limite externo da área de corte está defi - nido por uma separação ótica ou física. Fixe a fi ta magnética (27) no chão com ganchos de fi xação (23) a uma distância máxima de 1 m. Mantenha uma distância de pelo menos 80 cm em relação ao cabo-guia (24) e entre duas áreas de delimitação independentes para que o robô corta-relvas possa deslocar-se pelo meio sem problemas. (Figura 5l). Evite dispor a fi ta magnética (27) em inclinações, pois aqui o robô corta-relvas pode escorregar para além da área de delimitação sem assim de- tetar o limite. Tal como o cabo-guia (24), a fi ta magnética (27) pode ser instalada tanto sobre, como dentro do chão a uma profundidade de aprox. 5 cm. Assegure-se de que a fi ta magnética (27) não é disposta no chão a demasiada profundidade, pois caso contrário a deteção fi ável pelo robô corta- relvas deixa de poder ser garantida.

5.7.4 Áreas principal e secundária (fi gura 5m)

Como área secundária (B) é designada uma área de trabalho que não esteja ligada diretamente à área principal (A), p. ex. um estreitamento. O robô corta-relvas não consegue alcançar uma área secundária direta e automaticamente. Para poder cortar a relva na área secundária (B), terá de transportar o robô corta-relvas ma- nualmente para dentro da área secundária (B). O robô corta-relvas deve estar ligado através do interruptor principal (7). Inicie aí o robô corta- relvas, pressionando a tecla „START A/B“ (64) por 5 s. Feche em seguida a cobertura do painel de comando (13). O modo de área secundária está ativado e o LED de estado (52) pisca a verde. Na área secundária (B), o robô corta-relvas não tentará regressar à estação de carga (19), se o estado de carga da bateria for demasiado baixo. O robô corta-relvas corta a relva até a bateria fi car descarregada. Seguidamente, é necessário car- regar a bateria ou transportar o robô corta-relvas de volta para a estação de carga (19). Atenção! O robô corta-relvas pode afastar-se no máximo 1000 m da estação de carga (19), caso contrário o LED GNSS (54) acende a amarelo e o robô cor- ta-relvas não pode ser operado no modo de área principal. Para o funcionamento em modo de área secundária, a distância em relação à estação de carga (19) é irrelevante.

5.7.5 Distância em relação a áreas de corte

de relva externas Mantenha a distância em relação a áreas de corte de relva externas (p. ex. vizinhos) que sejam ope- radas com um fi o de delimitação. O sinal gerado pelo fi o de delimitação pode causar problemas no regresso do robô corta-relvas à sua estação de carga (19).

5.8.1 Calibrar a posição da estação de carga

Para regressar novamente à linha de busca e à estação de carga (19), o robô corta-relvas deve calibrar a posição da estação de carga (19) com a ajuda de um sistema global de navegação por satélite (GNSS). Para tal, coloque o robô corta-relvas operacional com o interruptor principal (7) ligado na estação de carga (19). Durante o processo de calibração, o LED GNSS (54) pisca a verde e acende perma- nentemente a verde, assim que o procedimento estiver concluído com sucesso. Este procedimen- to pode tomar alguns minutos. Certifi que-se de que nenhum isolamento ou cobertura impede a determinação de posição. Evite posicionar a estação de carga (19) ao lado de edifícios altos. Mantenha uma distância adequada em relação a edifícios altos e árvores. Eventualmente, a calibração pode não ser possí- vel aqui devido à má cobertura de sinal.

Caso tenha de regressar à estação de carga (19), o robô corta-relvas determina a sua distância em relação à estação de carga (19) com a ajuda do módulo GNSS. Se, a caminho da estação de Anl_FREELEXO_CAM_SPK13.indb 460Anl_FREELEXO_CAM_SPK13.indb 460 01.12.2022 15:38:1501.12.2022 15:38:15P

carga (19), o robô corta-relvas entrar em contacto com um limite do jardim ou obstáculos, ele guar- da a sua posição e é efetuado um mapeamento da área de corte. Assim, o robô corta-relvas con- segue regressar mais rapidamente à estação de carga (19) em caso de utilização contínua.

5.8.3 Apagar o mapeamento

Para apagar todas as informações GNSS no seu robô corta-relvas, desligue o robô corta-relvas mediante o interruptor principal (7) (OFF). Man- tenha a tecla de bloqueio (62) pressionada e ligue o robô corta-relvas, ao mesmo tempo, por meio do interruptor principal (7) (ON). O robô corta-relvas confi rma o apagamento com um sinal acústico. Em seguida, o robô corta-relvas deve ser reiniciado na estação de carga (19) para recalibrar a posição da estação de carga. Se efetuar adaptações maiores da área de corte no jardim, é recomendado apagar o mapeamento do robô corta-relvas. Sobretudo nos meses de verão quentes, numerosos pontos da relva amarelos podem infl uenciar o modo de funcionamento do robô corta-relvas. Aqui, recomendamos terminar o modo automático e usar o aparelho no modo de área secundária em locais adequados do jar- dim. Tal pode igualmente falsear o mapeamento, fazendo com que o robô corta-relvas não possa trabalhar mais corretamente. Apague o mapea- mento nesse caso.

5.9 Limites do jardim e a sua qualidade

A fi m de garantir o funcionamento seguro do seu robô corta-relvas sem um fi o de delimitação, o robô corta-relvas verifi ca os limites da área de corte com a unidade de câmara (15). A unidade de câmara (15) analisa a área de corte à sua fren- te (aprox. 1 m²). Se o robô corta-relvas se deparar com um limite da área de corte, o robô corta- relvas pode determinar um valor de qualidade do limite, utilizando parâmetros.

5.9.1 Marcha de inicialização – Colocação em

funcionamento Assegure-se de que a bateria do robô corta- relvas está totalmente carregada no início da mar- cha de inicialização. Assim, o robô corta-relvas poderá concluir a determinação de um valor de referência num só procedimento. Se a carga de bateria não chegar para a marcha de iniciali- zação, o robô corta-relvas regressa automatica- mente para a estação de carga (19) e continua a sua deslocação de modo automático após o carregamento. Para determinar a fi abilidade dos limites da área de corte, deve ser criado um valor de referência individual por cada área de corte para o funciona- mento do robô corta-relvas. Para determinar o valor de referência, o robô cor- ta-relvas move-se como habitualmente de forma aleatória na área de corte numa direção. Se se deparar com um limite ou obstáculo, o robô corta- relvas para e avalia a área de corte à sua frente. Em seguida, o robô corta-relvas move-se numa direção aleatória. Por motivos de segurança, a marcha de inicialização é realizada com o mecanismo de corte de relva desligado. Se o robô corta-relvas se depara com um limite da área de corte, este é avaliado e acende o LED do cabo-guia (56). Neste caso, o verde indica um limite da área de corte fi ável e o amarelo um limite inseguro. O robô corta-relvas indica a qualidade de um limite da relva tanto na marcha de inicialização, como durante o funcionamento automático. Para a determinação fi ável do valor de referência são necessários pelo menos 200 contactos com um limite da área de corte. Após mais de 200 con- tactos, o valor de qualidade do limite é verifi cado quanto à sua fi abilidade. Se decidir que o valor ainda não é sufi cientemente fi ável, o robô corta- relvas continua a sua marcha de inicialização para mais 200 contactos. Se a marcha de inicialização for bem-sucedida e tiver sido criado um valor de qualidade do limite fi ável, o robô corta-relvas começa a cortar a relva da área de corte de acordo com o ajuste do tem- po de corte de relva. Caso não tenha sido possível criar um valor de referência fi ável, o robô corta-relvas para e o LED do cabo-guia (56) pisca a vermelho. Verifi que os limites da área de corte e corrija os limites que não sejam inequivocamente distintos da área de corte. Assegure-se de que a área de corte se distingue inequivocamente da área envolvente. Apague primeiro o valor de referência existente (ver 5.9.4) para repetir em seguida a inicialização.

5.9.2 Verifi cação da qualidade do limite du-

rante o funcionamento Durante o seu funcionamento automático, o robô corta-relvas verifi ca em intervalos regulares se o valor de qualidade do limite atual da área de corte mudou em relação ao seu valor de referência. Assim que o robô corta-relvas estiver na estação de carga (19), é indicado através do LED do cabo-guia (56) o respetivo estado do último valor de qualidade do limite comparativo determinado. Ao mesmo tempo, este é comparado com o valor Anl_FREELEXO_CAM_SPK13.indb 461Anl_FREELEXO_CAM_SPK13.indb 461 01.12.2022 15:38:1501.12.2022 15:38:15P

de referência determinado na marcha de iniciali- zação. O LED do cabo-guia (56) acende a verde: O robô corta-relvas encontra-se na estação de carga (19) ou perto da linha de busca e o desvio em relação ao valor de qualidade de referência é pequeno. O LED do cabo-guia (56) pisca a amarelo: O robô corta-relvas encontra-se na estação de carga (19) ou dentro da linha de busca e piorou o desvio em relação ao valor de qualidade de referência. O LED do cabo-guia (56) pisca a vermelho: O robô corta-relvas encontra-se na estação de carga (19) ou na linha de busca e o desvio em relação ao valor de qualidade de referência é excessivo. O robô corta-relvas permanece na estação de carga (19). Verifi que os limites da área de corte. Apague em seguida o valor de referên- cia (ver 5.9.4) e execute uma reinicialização do valor de qualidade do limite. O LED do cabo-guia (56) está apagado:

O cabo-guia (24) não está ligado corretamen- te ou foi danificado.

A alimentação de corrente da estação de car- ga (19) foi interrompida.

O robô corta-relvas encontra-se fora da linha de busca.

5.9.3 Funcionamento do robô corta-relvas em

áreas secundárias O robô corta-relvas pode criar um valor indivi- dual para a área principal e a área secundária. Por isso, é necessário efetuar uma marcha de inicialização em cada área secundária nova. Só é permitido utilizar o robô corta-relvas numa área secundária. Se desejar cortar a relva com o robô corta-relvas noutra área secundária, é absolut- amente necessário apagar o valor de qualidade do limite para a área secundária e realizar uma marcha de inicialização.

5.9.4 Apagamento dos valores

Após uma pausa prolongada no corte da relva, os valores de qualidade do limite podem ter mudado, o que pode originar erros na próxima estação. Consequentemente, é recomendado apagar o valor de qualidade do limite todos os anos no início da estação e determinar um novo valor de referência. Assim pode ser garantido um funcio- namento seguro e fi ável do robô corta-relvas. O robô corta-relvas deverá estar bloqueado. Ao mesmo tempo, o LED de bloqueio (51) pisca per- manentemente a vermelho. Pressione a tecla de bloqueio (62) para bloquear o robô corta-relvas. Para apagar os valores guardados para as respe- tivas superfícies, proceda da seguinte forma:

1. Valor de referência da área principal (A): pres-

sione ao mesmo tempo a tecla OK (63) e a tecla „10H“ (60) por 3 segundos. Soa um sinal acústico. Coloque o robô corta-relvas na es- tação de carga (19) e reinicie-o para efetuar uma nova marcha de inicialização.

2. Valor de referência da área secundária (B):

pressione ao mesmo tempo a tecla OK (63) e a tecla „8H“ (60) por 3 segundos. Soa um sinal acústico.

5.10 Ligar e verifi car a instalação

5.10.1 Verifi cação da instalação do cabo-guia

e estação de carga (fi gura 6a) Assim que o visor LED (19a) acender a verde na estação de carga (19), a área de corte está pron- ta para o robô corta-relvas. Certifi que-se primeiro de que os ganchos de fi xação (23) no cabo-guia (24) estão inseridos por inteiro. Coloque o robô corta-relvas a pouca distância atrás da estação de carga (19) na linha de busca. Para verifi car a distância completa do cabo-guia (24), se possível. Ao mesmo tempo, o robô corta- relvas ainda não devia estar no cabo-guia (24) e tem de fi car virado para o mesmo. Ligue o inter- ruptor principal (7) (ON) (fi gura 8). Pressione a tecla STOP (3) e abra a cobertura do painel de comando (13). Prima a tecla de blo- queio (62), desbloqueie o robô corta-relvas com a ajuda do PIN e confi rme a entrada com a tecla „OK“ (63) (ver o capítulo „Dispositivo de bloqueio / PIN“). Pressione a tecla „HOME“ (61). Feche em segui- da a cobertura do painel de comando (13). Agora o robô corta-relvas procura o cabo-guia (24) para encontrar a estação de carga (19). Ao mesmo tempo, o robô corta-relvas avança primeiro até chegar ao cabo-guia (24). Se necessário, o robô corta-relvas poderá parar antes brevemente para se reorientar. Em seguida, o robô corta-relvas se- gue o cabo-guia (24) no sentido contrário ao dos ponteiros do relógio. Assegure- de que não há objetos sobre o cabo-guia (24). A bateria do robô corta-relvas é então carregada por completo. Caso haja problemas no aco- plamento, pode ser necessário reposicionar a estação de carga (19) no seu alinhamento até o acoplamento funcionar sem problemas. Com a tecla STOP vermelha (3), poderá parar o Anl_FREELEXO_CAM_SPK13.indb 462Anl_FREELEXO_CAM_SPK13.indb 462 01.12.2022 15:38:1601.12.2022 15:38:16P

robô corta-relvas em qualquer altura. Depois de acionada a tecla STOP (3), o robô corta-relvas é parado e aguarda mais instruções. Verifi que, além disso, os locais com grande distância em relação à linha de busca ou as áreas ligadas por estreit- amentos. Repita o procedimento como descrito acima e envie o robô corta-relvas de volta para a estação de carga (19) com a ajuda da tecla „HOME“ (61).

5.10.2 Verifi cação da área de corte (fi gura 6b)

Para verifi car os limites da área de corte, ande ao logo do limite da relva e verifi que se a área de corte está completamente cercada por deli- mitações ou obstáculos. Repita o mesmo com todas as áreas a excluir, como p. ex. canteiros de fl ores, piscina, lago, e verifi que se estas estão cir- cunscritas inequivocamente em todos os locais. É recomendado verifi car os locais críticos em relação aos quais você não tem a certeza de que o robô corta-relvas consegue detetá-los. Coloque, para tal, o robô corta-relvas a uma distância de 1 m em relação ao local a verifi car. Ao mesmo tempo, o robô corta-relvas devia estar virado para o local a verifi car. Verifi que igualmente as áreas que estão protegidas por uma fi ta magnética (27). Inicie em seguida o robô corta-relvas desbloque- ado com a ajuda da tecla „START A/B“ (64). O robô corta-relvas avança primeiro e devia detetar depois o limite da relva ou o obstáculo. Pode can- celar o procedimento em qualquer altura com a ajuda da tecla STOP (3). Repita este procedimen- to com todos os locais em relação aos quais não tem a certeza.

5.10.3 Verifi cação da posição da estação de

carga (fi gura 6c) Verifi que a posição da estação de carga (19), posicionando o robô corta-relvas em diversos locais da superfície relvada depois de concluir a calibração e deixando-o procurar em seguida a estação de carga (19). Para tal, desbloqueie o robô corta-relvas, pressione a tecla „HOME“ (61) e feche a cobertura do painel de comando (13). Pode cancelar o procedimento em qualquer altura com a ajuda da tecla STOP (3). Adapte, se neces- sário, a área, a disposição do cabo-guia (24) e a posição da estação de carga (19).

5.11 Fixação da estação de carga

Depois de garantir o funcionamento correto do robô corta-relvas e encontrar a posição certa para a estação de carga (19), esta (19) tem de ser fi xa- da com os parafusos de fi xação (21). Aparafuse os parafusos de fi xação (21) por inteiro no chão com a chave sextavada (22) (fi gura 7).

5.12 Indicação da capacidade da bateria

Prima o interruptor para a indicação da capacida- de da bateria. A indicação da capacidade da ba- teria assinala o nível de carga da mesma a partir dos 3 LEDs (fi gura 12b). Acendem-se todos os 3 LEDs: A bateria está completamente carregada. Acendem 2 ou 1 LED(s): A bateria dispõe de carga residual sufi ciente. 1 LED a piscar: A bateria está vazia, carregue-a. Todos os LEDs a piscar: A temperatura da bateria não foi alcançada. Re- mova a bateria do aparelho e deixe-a um dia à temperatura ambiente. Se o erro voltar a ocorrer, a bateria fi cou totalmente descarregada e tem de- feito. Remova a bateria do aparelho. Uma bateria com defeito nunca mais pode voltar a ser usada ou carregada. Atenção! Se usar um pack Multi-Ah (p. ex. 4-6 Ah), ajuste-o sempre para a capacidade mais alta. Graças à carga e descarga moderadas do robô corta-rel- vas, não é necessária a utilização da capacidade reduzida para o prolongamento da vida útil.

5.13 Carregamento da bateria com o carre-

gador No funcionamento normal, a bateria (A) do robô corta-relvas é carregada através da estação de carga (19). Para o uso independente da bateria (A) da série Power-X-Change, esta pode ser também carregada no carregador externo Power- X-Charger. Atenção! – O carregador (B) pode não fazer parte do material a fornecer do seu robô corta-relvas, dependendo da variante do modelo.

1. Verifi que se a tensão de rede indicada na pla-

ca de características corresponde à tensão de rede existente. Ligue a fi cha de alimen- tação do carregador (B) à tomada. O LED verde começa a piscar.

uma tabela com os signifi cados da indicação LED no carregador. Anl_FREELEXO_CAM_SPK13.indb 463Anl_FREELEXO_CAM_SPK13.indb 463 01.12.2022 15:38:1601.12.2022 15:38:16P

A bateria pode aquecer um pouco durante o car- regamento. É normal que isso ocorra. Se o pack de baterias não carregar, verifi que

se existe tensão de rede na tomada.

se existe um contacto correto nos contactos de carregamento. Se continuar a não ser possível carregar o pack de baterias, envie

e o pack de baterias para o nosso serviço de assistência técnica. Para o envio correto, contacte o nosso servi- ço de assistência técnica ou o ponto de ven- da onde adquiriu o aparelho. Ao enviar ou eliminar baterias ou o aparelho sem fi o, certifi que-se de que estes são emba- lados individualmente em sacos de plástico para evitar curto-circuitos e incêndios! Tendo em vista uma longa vida útil do pack de baterias, deve providenciar o seu recarregamento atempado. Isto é absolutamente necessário se verifi car que a potência do aparelho está a dimi- nuir. Nunca deixe que o pack de baterias se de- scarregue completamente. Esta situação poderia provocar um defeito no pack de baterias!

O robô corta-relvas está equipado com um inter- ruptor principal (7). Ligue (ON) e desligue (OFF) o robô corta-relvas mediante o interruptor principal (7) (fi gura 8). Depois de ligado, o robô corta- relvas é bloqueado com o PIN.

6.2 Painel de comando

Através do painel de comando (2) pode efetuar ajustes no seu robô corta-relvas. O visor LED integrado informa-o sobre o estado do seu robô corta-relvas. Familiarize-se com o comando e as opções disponíveis. Explicação dos LEDs do painel de comando (fi gura 9a)

50. LEDs de tempo: indicação do tempo diário de

51. LED de bloqueio: indicação do bloqueio das

52. LED de estado: indicação do estado do robô

corta-relvas e da área de corte de relva

53. LED do sensor de chuva: indicação se o sen-

54. LED GNSS: indicação do estado do sinal

55. LED de bateria: indicação do nível de carga

56. LED do cabo-guia: indicação da qualidade do

limite e se há um erro do cabo-guia

57. LED de alarme: indicação de erros

Encontrará uma vista geral das indicações de es- tado importantes no fi m deste manual no capítulo „Indicação do robô corta-relvas e eliminação de falhas“. Explicação das opções de teclas no painel de comando (fi gura 9b)

60. Teclas para o ajuste do tempo de corte de

relva e introdução do PIN

62. Tecla de bloqueio

Atenção! O ajuste da altura de corte só pode ser efetuado com o robô corta-relvas desligado. Prima para tal a tecla STOP (3). Através do ajuste da altura de corte (4), o robô corta-relvas permite uma adaptação contínua da altura de corte entre 20 e 60 mm que pode ser lida na escala. Se a altura da relva for superior a 60 mm, ela tem de ser cortada até pelo menos 60 mm para não sobrecarregar o robô corta-relvas nem afetar a efi ciência operacional. Utilize para tal um corta- relvas convencional ou um roçador. Depois de concluir a instalação, a altura de corte pode ser adaptada através do ajuste da altura de corte (4). Comece sempre com uma altura de corte maior e reduza-la em passos pequenos até à altura desejada.

6.4 Dispositivo de bloqueio / PIN

O dispositivo de bloqueio evita a utilização não autorizada do robô corta-relvas sem um código válido. Para tal tem de introduzir um código de segurança pessoal de quatro dígitos. Desbloqueio - Antes de colocar o robô corta-relvas em fun- cionamento, tem de introduzir o PIN correto (PIN standard: „1-2-3-4“). Abra para tal a cobertura do painel de comando (13) e prima a tecla de bloqueio (62). Introduza em segui- Anl_FREELEXO_CAM_SPK13.indb 464Anl_FREELEXO_CAM_SPK13.indb 464 01.12.2022 15:38:1601.12.2022 15:38:16P

da o PIN lenta e consecutivamente e confi rme a entrada com a tecla „OK“ (63). As funções de operação são desbloqueadas e o LED de bloqueio (51) acende a verde. - Se introduzir um PIN errado, o LED de blo- queio (51) pisca a vermelho. Prima a tecla de bloqueio (62) e volte a introduzir o PIN. Bloqueio Se desejar bloquear o painel de comando (2), prima a tecla de bloqueio (62). O LED de bloqueio (51) passa a piscar a vermelho permanentemen- te. PIN standard: novo PIN: 1 2 3 4 _ _ _ _ Alterar o PIN Proceda da seguinte forma para alterar o PIN:

1. Desbloqueie o painel de comando (2).

2. Pressione ao mesmo tempo a tecla „OK“ (63)

e a tecla „4H“ (60) por 3 segundos. Soa um sinal acústico.

3. Introduza um novo PIN (de quatro dígitos).

Pressione a tecla „OK“ (63).

4. Repita o passo 3 para confi rmar o novo PIN.

5. Atenção! Anote o novo PIN!

Solicitar o PIN em caso de perda Tenha à mão o recibo e o número de série do robô corta-relvas. Você precisa deles para obter o seu PIN!

1. Ligue um stick USB vazio à ligação USB (14),

3. O robô corta-relvas guarda automaticamente

o PUK no seu stick USB e termina o procedi- mento com um apito.

4. Retire o stick USB. Leia os dados do stick

USB num computador. O robô corta-relvas criou um fi cheiro de texto (*.txt). Este fi cheiro contém um PUK, um código pessoal. Dirija-se ao seu serviço de assistência técnica para obter o seu PIN.

6.5 Ajustes do robô corta-relvas

Ajuste do tempo de corte de relva O robô corta-relvas vem equipado com uma unidade de câmara (15) que só pode trabalhar à luz do dia. Ao escurecer, a unidade de câmara (15) do robô corta-relvas deixa de poder dis- tinguir de modo fi ável a relva e os seus limites. Consequentemente, o robô corta-relvas regressa automaticamente à estação de carga (19) quando escurece. Assim, o tempo de funcionamento ajus- tado pode não ser alcançado. Isto também se aplica, se a hora de início ajus- tada for ao escurecer ou durante a noite. O robô corta-relvas sai primeiro da estação de carga (19), mas em seguida regressa imediatamente à mesma, passando pelo cabo-guia (24). Isto faz com que o robô corta-relvas não trabalhe nesse dia.

1. Desbloqueie o painel de comando (2).

2. Selecione o tempo de corte de relva deseja-

do, pressionando a respetiva tecla para o ajuste do tempo de corte de relva (60):

2.1 Se for pressionada brevemente a respetiva

tecla (60), o robô corta-relvas corta a relva diariamente. O LED de tempo selecionado acende permanentemente para efetuar a res- petiva indicação.

2.2 Se a respetiva tecla (60) for pressionada

prolongadamente (6 segundos), o robô corta- relvas corta a relva dia sim, dia não. O LED de tempo selecionado pisca para efetuar a respetiva indicação.

3. A respetiva indicação é efetuada pelos LEDs

A duração inicial do período de corte de relva ajustado é alterada em conformidade. A hora de início anterior mantém-se inalterada, sendo a du- ração adaptada ao número de horas indicado. Para o ajuste do tempo de corte de relva são recomendadas 8 horas por dia como valor de re- ferência, no caso de 400 m². O tempo de trabalho selecionado deve ser adaptado em função do tamanho do jardim e da complexidade. Repor a hora de início diária Para repor a hora de início diária, pressione a te- cla „OK“ (63) e a tecla „6H“ (60) ao mesmo tempo por 3 segundos. A reposição bem-sucedida é confi rmada com 5 bipes. Reinicie em seguida o robô corta-relvas com a tecla „START A/B“ (64). A hora, a que a alteração foi realizada, é agora a hora de início diária. O número de horas indicado constitui o tempo de trabalho diário. Arranque

lecionar a respetiva superfície onde o corta- relvas deve trabalhar. Encontrará informações mais detalhadas sobre as duas superfícies no capítulo „Colocação em funcionamento“ sob o ponto „Área de corte“. Anl_FREELEXO_CAM_SPK13.indb 465Anl_FREELEXO_CAM_SPK13.indb 465 01.12.2022 15:38:1701.12.2022 15:38:17P

„START A/B“ (64), o robô corta-relvas tra- balha na área principal (A). Ao mesmo tempo, o LED de estado (52) acende a verde perma- nentemente.

2.2 Se for pressionada prolongadamente a te-

cla „START A/B“ (64), o robô corta-relvas trabalha na área secundária (B). Ao mesmo tempo, o LED de estado (52) pisca a verde.

3. Feche a cobertura do painel de comando

(13). O robô corta-relvas trabalha então de acordo com o ajuste do tempo de corte de relva. Durante o tempo de trabalho, o estado de carga da bateria é monitorizado e indicado por meio do LED de ba- teria (55). Assim que o estado de carga da bateria baixar para 30%, o robô corta-relvas regressa automaticamente à estação de carga (19). Nota: para o funcionamento do robô corta- relvas é necessário um valor de referência do valor de qualidade. Este é determinado con- forme descrito no capítulo „Limites do jardim – Valor de qualidade do limite“, pelo que o robô corta-relvas começa primeiro com o mecanismo de corte de relva desligado. Se o valor tiver sido uma vez determinado, o robô corta-relvas inicia o arranque de acordo com o ajuste do tempo de corte de relva defi nido. Cancelamento do processo de corte de relva

1. Prima a tecla STOP (3) para parar o robô

corta-relvas imediatamente.

4. Prima a tecla „HOME“ (61) para enviar o robô

corta-relvas de volta à estação de carga (19).

6. Agora o robô corta-relvas procura o cabo-guia

(24) para encontrar a estação de carga (19). Ao mesmo tempo, ele avança primeiro alguns metros e volta a parar para se reorientar. Isto sucede até o robô corta-relvas alcançar o ca- bo-guia (24). Em seguida, o robô corta-relvas segue o cabo-guia (24) no sentido contrário ao dos ponteiros do relógio. Assegure- de que não há objetos sobre o cabo-guia (24). Estado STOP: Ao pressionar a tecla STOP (3) o robô corta- relvas fi ca no estado STOP, o que é indicado através dos LEDs de tempo (50) que piscam em sequência. O robô corta-relvas coloca a operação de corte em pausa até esta voltar a ser anulada. O estado STOP pode ser anulado da seguinte forma:

Desbloqueando o robô corta-relvas e premi- ndo a tecla „START A/B“ (64) para enviar o robô corta-relvas para cortar a relva. Feche a cobertura do visor (25).

Desbloqueando o robô corta-relvas e premi- ndo a tecla „HOME“ (61) para enviar o robô corta-relvas de volta para a estação. Feche a cobertura do visor (25).

Desbloqueando o robô corta-relvas e fechan- do a cobertura do visor (25) dentro de 5 se- gundos.

Desbloqueando o robô corta-relvas e premin- do a tecla de bloqueio (62).

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Antes de quaisquer trabalhos de limpeza e de manutenção, o aparelho deve ser desligado da tensão. Puxe para tal a fi cha de alimentação da tomada e desligue o aparelho através do interrup- tor principal (7) (OFF) (fi gura 8). Remova, além disso, a bateria (A) do robô corta-relvas (fi gura 3b). Cuidado! Usar luvas de trabalho!

Mantenha os dispositivos de proteção, as ranhuras de ventilação e a carcaça do motor tão livres de pó e sujidade quanto possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão.

O robô corta-relvas não pode ser limpo com água corrente, especialmente sob alta pres- são.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabonete líquido. Não utilize produtos de limpeza ou solventes, pois estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho.

Se possível, limpe o robô corta-relvas com escovas ou panos.

Verifique a mobilidade das lâminas (10) e do disco de lâminas (11).

(19), utilize produtos de limpeza para metal ou um papel de lixa muto fino. Limpe-os para assegurar um carregamento eficiente.

Verifique regularmente a lente da unidade de câmara (15) quanto a sujidades e limpe-a. Pode haver sujidade na lente especialmente devido às chuvas. Não utilize para tal produ- tos de limpeza ou solventes agressivos.

As lâminas (10) desgastadas ou danificadas e os seus parafusos de fixação devem ser sempre substituídos em conjunto.

Substitua as peças desgastadas ou danifica- das.

Para alcançar uma vida útil longa, deve limpar e de seguida lubrificar todas as peças rosca- das, bem como as rodas e os eixos.

Para além de garantir a longevidade e efi- ciência, a conservação regular do robô corta- relvas contribui para um corte cuidadoso e fácil da relva.

Os componentes sujeitos a maior desgaste são as lâminas (10). Verifique regularmente o estado das lâminas (10), bem como a sua fixação. Se houver vibrações excessivas do robô corta-relvas, tal pode significar que as lâminas (10) estão danificadas ou foram deformadas por choques. Se estiverem des- gastadas ou danificadas, as lâminas (10) têm de ser substituídas imediatamente.

Verifique regularmente o padrão de corte da relva. As lâminas não afiadas só cortam as pontas da relva de forma irregular. Assim, a relva pode secar ligeiramente à superfície e fica castanha. Por isso, troque as lâminas re- gularmente para obter um corte limpo e reto.

Verifique regularmente se o lado inferior do robô corta-relvas apresenta sujidades. Limpe o robô corta-relvas regularmente. Elimine as maiores sujidades de imediato.

Nas primeiras semanas após a colocação em funcionamento e o corte de relva prévio com um corta-relvas convencional, o seu robô corta-relvas pode ficar muito sujo rapidamen- te. Por isso, verifique o lado inferior do seu robô corta-relvas mais frequentemente nesse período.

Corte a relva só em passos pequenos para evitar maior sujidade.

No interior do aparelho, não existem quais- quer peças que necessitem de manutenção.

7.2.1 Substituição das lâminas

Utilize apenas lâminas originais, caso contrário, não se poderá garantir o funcionamento e a se- gurança. O robô corta-relvas vem equipado com três lâ- minas (10) montadas num disco de lâminas (11). Estas lâminas (10) têm uma vida útil de até 3 meses (se não houver colisão com obstáculos). Substitua todas as três lâminas (10) ao mesmo tempo para não afetar a efi ciência nem o equilíb- rio do seu aparelho. Para trocar as lâminas (10), proceda da seguinte forma (fi gura 10) - Atenção! - Usar luvas:

1. Bloqueie a rotação do disco de lâminas (11)

com uma chave de parafusos. Insira para tal a chave de parafusos nos orifícios previstos no disco de lâminas (11) e no pente de proteção.

2. Solte os parafusos de fi xação.

3. Retire as lâminas (10) e substitua-las por

novas. Substitua todas as três lâminas (10) sempre em conjunto.

4. De seguida, reaperte o parafuso de fi xação.

Certifi que-se de que as novas lâminas (10) podem rodar livremente. Efetue regularmente um controlo geral do robô corta-relvas e remova todos os resíduos exis- tentes. Verifi que impreterivelmente o estado das lâminas (10) antes do início de cada época. Em caso de reparações, dirija-se ao nosso posto de assistência técnica. Utilize apenas peças sobres- salentes originais.

7.2.2 Atualização de software

Se desejar atualizar o software, copie o novo soft- ware para um stick USB vazio (formatando o stick USB previamente, se necessário). Certifi que-se de que a bateria está inteiramente carregada, an- tes de realizar os seguintes passos.

1. Coloque o robô corta-relvas ligado na área

de corte. Durante a atualização de software, o robô corta-relvas não pode encontrar-se na estação de carga (19).

2. Ligue um stick USB à ligação USB, como

ilustrado (fi gura 11).

3.1 O robô corta-relvas instala então ambos os

fi cheiros consecutivamente. Em alternativa, os fi cheiros podem ser atualizados individual- mente. Desligue, para tal, o robô corta-relvas primeiro através do interruptor principal (OFF).

3.2 Atualização do sistema (exemplo designação

(60) e ligue, em simultâneo, o robô corta-rel- vas mediante o interruptor principal (7) (ON).

3.3 Atualização da câmara (exemplo designação

do fi cheiro: Camera_1.2.3.4.bin): pressione a tecla „10H“ do ajuste do tempo de corte de relva (60) e ligue, em simultâneo, o robô corta-relvas me- diante o interruptor principal (7) (ON).

4. O LEDs de tempo (50) piscam durante o pro-

cedimento de atualização.

5. Depois de concluído o procedimento, o robô

corta-relvas emite um bipe contínuo. Se o procedimento tiver sido bem-sucedido, os 4 LEDs de tempo (50) acendem de forma contínua. Se não tiver sido possível concluir o procedimento, todos os 4 LEDs de tempo (50) apagam-se e você tem de repetir a atua- lização do software.

7.2.3 Reparação do cabo-guia

Desligue primeiro a estação de carga (19) da alimentação de corrente. Se o cabo-guia (24) for cortado num ponto qualquer, utilize os conectores de cabos fornecidos (25) para a reparação. Para tal, insira ambas as extremidades do cabo-guia cortado (24) no conector de cabos (25) e una- o com a ajuda de um alicate. Ligue a fi cha de alimentação à tomada. Verifi que seguidamente o funcionamento mediante o visor LED (19a) na estação de carga (19).

7.3 Encomenda de peças sobressalentes:

Para a encomenda de peças sobressalentes, deve indicar os seguintes dados:

Número de referência do aparelho

Número de identificação do aparelho

Número de peça sobressalente necessária Pode consultar os preços e informações atuais em www.Einhell-Service.com Lâminas de substituição ref.ª: 34.140.20

Carregue a bateria (A) por inteiro antes da ar- mazenagem durante o inverno e desligue o robô corta-relvas por meio do interruptor principal (7) (OFF). Remova a bateria (A) do aparelho. Des- ligue o alimentador (20) da alimentação de cor- rente e da estação de carga (19). O cabo-guia (24) pode permanecer ao ar livre durante o inverno. Mas certifi que-se de que as ligações fi cam protegidas contra a corrosão. De- sconecte para tal as ligações do cabo-guia (24) da estação de carga (19). Guarde o aparelho e os respetivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde o aparelho na embalagem original.

Monte dispositivos de proteção durante o transporte, caso existam.

Proteja o aparelho contra danos e vibrações fortes, que ocorrem sobretudo durante o transporte em veículos.

Prenda o aparelho para que este não deslize ou tombe.

Transporte o robô corta-relvas pela pega de transporte (6) e com o disco de lâminas (11) afastado do corpo.

10. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e respetivos acessórios são compostos por diversos materiais, como p. ex. metal e plásticos. Não deite os aparelhos com defeito no lixo doméstico. Para uma eliminação ecologicamente correta, o aparelho deve ser entregue num local de recolha adequado. Se não conhecer nenhum local de recolha, deve consul- tar a administração autárquica. Anl_FREELEXO_CAM_SPK13.indb 468Anl_FREELEXO_CAM_SPK13.indb 468 01.12.2022 15:38:1801.12.2022 15:38:18P

11. Indicação da estação de carga e eliminação de falhas

Visor LED (19a) Descrição Solução Desligado - Sem alimentação de corren-

- Verifi que a alimentação de corrente Acende a verde - Pronto para cortar a relva - Bateria carregada por inteiro - Cabo-guia (24) ligado Pisca a verde - Cabo-guia (24) cortado - Verifi que se o cabo-guia (24) está quebra-

Acende a vermelho - A bateria está a ser carrega-

- Espere até que a bateria esteja completa- mente carregada.

12. Indicação do robô corta-relvas e eliminação de falhas

LED do sensor de chuva (53) Descrição / possível causa Solução Pisca a amarelo - O sensor de chuva (5) atuou. - Aguarde até o robô corta-relvas secar. - Pode ser lida uma descrição detalhada relativa ao sensor no capítulo 5.2. LED GNSS (54) Descrição / possível causa Solução Pisca a verde - O robô corta-relvas procura uma ligação GNSS e calibra a posição da estação de car- ga (19). - Sinal GNSS impreciso - Aguarde até a calibração estar concluída. - Se o LED GNSS (54) piscar permanente- mente, o sinal recebido é muito fraco (isolamento devido a edifício / árvore) e a posição da estação de carga (19) devia ser adaptada. Acende a verde - O robô corta-relvas calibrou a posição da estação de carga (19) com a ajuda do GNSS. - Sinal GNSS preciso - Robô corta-relvas pronto. Pisca a amarelo - Não há sinal GNSS - Assegure-se de que o robô corta-relvas se encontra ao ar livre e que o sinal GNSS não é bloqueado. Acende a amarelo - O robô corta-relvas está demasiado afastado da es- tação de carga (19). - Coloque o robô corta-relvas na área de corte que fi ca perto da estação de carga (19). Desligue (OFF) e volte a ligar o in- terruptor principal (7) (ON), a fi m de pôr o robô corta-relvas novamente em funcio- namento. Acende a vermelho - Erro de hardware do módulo GNSS - Entre em contacto com o serviço de as- sistência técnica. Anl_FREELEXO_CAM_SPK13.indb 469Anl_FREELEXO_CAM_SPK13.indb 469 01.12.2022 15:38:1801.12.2022 15:38:18P

LED de bateria (55) Descrição / possível causa Solução Acende a verde - Bateria carregada por inteiro - Robô corta-relvas pronto Acende a vermelho - Nível de carga baixo da bate- ria - O robô corta-relvas desloca-se para a estação de carga (19) para carregar a bateria. Pisca a verde - A bateria está a ser carrega-

- O robô corta-relvas encontra-se na es- tação de carga (19) e é carregado. Pisca a vermelho Erro da bateria: - No robô corta-relvas ocorreu um erro da bateria - A bateria não se deixa carre- gar - A bateria chegou ao fi m da sua vida útil - Certifi que-se de que a bateria foi montada corretamente. - Verifi que se o interruptor principal (7) está ligado (ON), enquanto o robô corta-relvas se encontra na estação de carga (19). - Verifi que a posição da estação de carga (19). Substitua a bateria se necessário. Acende a amarelo Erro de temperatura exces- siva: - Temperatura da bateria muito alta / muito baixa ou temperatura excessiva do comando - Com uma temperatura da bateria acima de 65 °C, o robô corta-relvas regressa à estação de carga (19). - Com uma temperatura da bateria acima de 45 °C ou abaixo de 0 °C, o carrega- mento para e o robô corta- relvas aguarda na estação de carga (19). - Agende o tempo de trabalho no verão para as primeiras horas da manhã e evite o funcionamento do robô corta-relvas du- rante as horas quentes do dia. - Depois de a bateria ou o comando arre- fecer e voltar à gama de temperaturas permitida, o robô corta-relvas retoma automaticamente o funcionamento pro- gramado. Anl_FREELEXO_CAM_SPK13.indb 470Anl_FREELEXO_CAM_SPK13.indb 470 01.12.2022 15:38:1801.12.2022 15:38:18P

LED do cabo-guia (56) Descrição / possível causa Solução Acende a verde O robô corta-relvas encontra- se na estação de carga (19) ou perto da linha de busca e o desvio em relação ao valor de qualidade de referência é pequeno. - Robô corta-relvas pronto. Pisca a amarelo O robô corta-relvas encontra- se na estação de carga (19) ou dentro da linha de busca e pio- rou o desvio em relação ao va- lor de qualidade de referência. Robô corta-relvas pronto. Se necessário, verifi que os limites da área de corte, pois es- tes podem piorar ainda mais. Assim, o robô corta-relvas deixa de poder trabalhar Pisca a vermelho O robô corta-relvas encontra- se na estação de carga (19) ou na linha de busca e o desvio em relação ao valor de qualida- de de referência é excessivo. O robô corta-relvas permanece na estação de carga (19). Verifi que os limites da área de corte. Apague em seguida o valor de referência e execute uma reinicialização do valor de qualidade do limite. Acende a vermelho Erro da câmara: O robô corta-relvas não recebe nenhum sinal da unidade de câmara. Desligue (OFF) e volte a ligar o interruptor principal (7) (ON), a fi m de pôr o robô corta- relvas novamente em funcionamento. Desligado - O cabo-guia (24) foi danifi ca- do. - A alimentação de corrente da estação de carga (19) foi interrompida. - O robô corta-relvas encont- ra-se fora da linha de busca. Verifi que se o visor LED (19a) acende a ver- de na estação de carga (19). - Certifi que-se de que o cabo-guia (24) fi ca disposto corretamente e ao meio sob a estação de carga (19). - Verifi que a posição da estação de carga (19). Anl_FREELEXO_CAM_SPK13.indb 471Anl_FREELEXO_CAM_SPK13.indb 471 01.12.2022 15:38:1801.12.2022 15:38:18P

LED de alarme (57) Descrição / possível causa Solução Acende a amarelo Corta-relvas levantado: - O sensor de elevação atuou continuamente por 10 se- gundos Corta-relvas bloqueado: - Sensor de obstáculos ativa- do múltiplas vezes no espa- ço de um minuto - Sensor de obstáculos ativa- do permanentemente por 10 segundos - Sensor de obstáculos ativa- do três vezes durante o regresso à estação de carga (19) Demasiado perto da es- tação: - O robô corta-relvas foi envia- do de volta demasiado perto da estação de carga (19) Caído: - O robô corta-relvas foi inc- linado permanentemente por 10 segundos - Robô corta-relvas inclinado numa direção por um perío- do de tempo prolongado Pressione a tecla STOP (3) para abrir a cobertura do painel de comando (13). Reini- cie o processo de corte de relva através do painel de comando (2): - Se este erro ocorrer com frequência, verifi que a área de corte quanto a obstá- culos com uma altura superior a 10 cm e remova-os ou separe-os da área de corte. Pressione a tecla STOP (3) para abrir a cobertura do painel de comando (13). Reini- cie o processo de corte de relva através do painel de comando (2): - Verifi que se o robô corta-relvas está blo- queado por um obstáculo ou entalado entre árvores, arbustos, etc. Elimine o obstáculo ou evite essa área. - Se este erro ocorrer com frequência, verifi que a área de corte. Tenha especial atenção aos ângulos estreitos, corredo- res, cercas, rochas, etc. - Verifi que se a relva está demasiado alta e se o robô corta-relvas fi ca bloqueado. Neste caso, corte a relva até ter menos de 60 mm. Pressione a tecla STOP (3) para abrir a cobertura do painel de comando (13). Reini- cie o processo de corte de relva através do painel de comando (2): - O robô corta-relvas deve ser enviado de volta à estação de carga (19) com uma distância mínima de 2 m. Pressione a tecla STOP (3) para abrir a cobertura do painel de comando (13). Reini- cie o processo de corte de relva através do painel de comando (2): - Coloque o robô corta-relvas numa su- perfície plana e ponha-o novamente em funcionamento. - Se o robô corta-relvas virou devido a um declive íngreme na área de corte, exclua essa área para evitar inclinações acentu- adas. Anl_FREELEXO_CAM_SPK13.indb 472Anl_FREELEXO_CAM_SPK13.indb 472 01.12.2022 15:38:1901.12.2022 15:38:19P

LED de alarme (57) Descrição / possível causa Solução Acende a amarelo Erro na roda: - As rodas traseiras (8) foram levantadas devido a um obs- táculo - As rodas traseiras (8) podem rodar livremente em virtude da relva irregular Erro botão STOP: A cobertura do painel de co- mando (13) está aberta e uma tecla do painel de comando (2) foi pressionada, mas a tecla STOP (3) não foi acionada Fora: O robô corta-relvas não deteta nenhuma superfície relvada ou limite da relva, situando-se fora da área de corte. Pressione a tecla STOP (3) para abrir a cobertura do painel de comando (13). Reini- cie o processo de corte de relva através do painel de comando (2): - Coloque o robô corta-relvas numa su- perfície plana e ponha-o novamente em funcionamento Pressione a tecla STOP (3) para abrir a cobertura do painel de comando (13). Reini- cie o processo de corte de relva através do painel de comando (2): - Verifi que se a cobertura do painel de comando (13) pode ser aberta e fechada livremente com a tecla STOP (3). - Verifi que a funcionalidade da tecla STOP (3). Pressione a tecla STOP (3) para abrir a cobertura do painel de comando (13). Reini- cie o processo de corte de relva através do painel de comando (2): - Certifi que-se de que o robô corta-relvas se encontra na área de corte. Anl_FREELEXO_CAM_SPK13.indb 473Anl_FREELEXO_CAM_SPK13.indb 473 01.12.2022 15:38:1901.12.2022 15:38:19P

LED de alarme (57) Descrição / possível causa Solução Acende a vermelho Erro de sensor: - O robô corta-relvas foi pa- rado devido a um erro de sensor Erro do motor / sobrecorren- te do motor: - Robô corta-relvas parado devido à sobrecorrente no motor ou a um erro do motor Erro operacional: - O robô corta-relvas foi para- do devido a um erro operaci- onal Desligue (OFF) e volte a ligar o interruptor principal (7) (ON), a fi m de pôr o robô corta- relvas novamente em funcionamento. Desligue (OFF) e volte a ligar o interruptor principal (7) (ON), a fi m de pôr o robô corta- relvas novamente em funcionamento. - Verifi que a altura da relva na área de corte e corte, se necessário, a relva até menos de 60 mm com um corta-relvas convenci- onal. - Aumente a altura de corte. Comece sempre com uma altura de corte maior e reduza-la em passos pequenos até à altu- ra desejada. - Verifi que se os discos de lâminas (11) e as rodas apresentam sujidade e limpe essas peças a fundo. - Verifi que as rodas traseiras e os disco de lâminas (11) quanto a bloqueios. Se não conseguir resolver esses bloqueios, entre em contacto com o respetivo serviço de assistência técnica. Desligue (OFF) e volte a ligar o interruptor principal (7) (ON), a fi m de pôr o robô corta- relvas novamente em funcionamento. Pisca a vermelho Erro do sensor de fi ta mag- nética: O robô corta-relvas não recebe nenhum sinal do sensor de fi ta magnética. Desligue (OFF) e volte a ligar o interruptor principal (7) (ON), a fi m de pôr o robô corta- relvas novamente em funcionamento. Anl_FREELEXO_CAM_SPK13.indb 474Anl_FREELEXO_CAM_SPK13.indb 474 01.12.2022 15:38:1901.12.2022 15:38:19P

Localização de falhas Erro Possível causa Eliminação O robô corta-relvas está parado na área de corte. O robô corta-relvas não liga. - Tensão da bateria demasia- do baixa - Erro no circuito de corrente ou na eletrónica - Leve o robô corta-relvas de volta à es- tação de carga (19) para carregamento. - Ligue o interruptor principal (7) (ON). - Entre em contacto com o serviço de as- sistência técnica. - Verifi que a posição da estação de carga (19) e a distância máxima em relação à estação de carga (19) - Utilize uma bateria com uma capacidade superior. - Atenção: caso seja utilizada uma bateria Multi-Ah (p. ex. 4-6 Ah), ajustar a capaci- dade mais elevada. Graças à carga e de- scarga moderadas do robô corta-relvas, não é necessária a utilização da capaci- dade reduzida para o prolongamento da vida útil. O robô corta-relvas não consegue ent- rar na estação de carga. - Estação de carga (19) ins- talada incorretamente. - Certifi que-se de que o visor LED (19a) acende a verde na estação de carga (19). - Certifi que-se de que os cabos-guia (24) estão ligados à estação de carga (19) e o cabo-guia dianteiro (24) se encontra disposto ao meio sob a estação de carga (19). - Certifi que-se de que a estação de carga (19) está corretamente posicionada. O robô corta-relvas é muito ruidoso. - Lâminas (10) danifi cadas - Muitas substâncias estran- has aderem às lâminas (10) - Robô corta-relvas iniciado demasiado perto de obstá- culos - Acionamento das lâminas ou motor de acionamento dani- fi cado - Outras peças danifi cadas do robô corta-relvas - Substitua as lâminas (10). As 3 lâminas (10) devem ser trocadas ao mesmo tem- po. - A efi ciência operacional do robô corta-rel- vas depende da afi ação das lâminas (10). Por conseguinte, mantenha as lâminas (10) em bom estado. - Desligue o robô corta-relvas de forma segura e use luvas de trabalho, enquanto limpa as lâminas (10) para evitar ferimen- tos de corte. - Mande reparar ou substituir o motor pelo serviço de assistência técnica. Anl_FREELEXO_CAM_SPK13.indb 475Anl_FREELEXO_CAM_SPK13.indb 475 01.12.2022 15:38:2001.12.2022 15:38:20P

Localização de falhas Erro Possível causa Eliminação O robô corta-relvas permanece na es- tação de carga. O robô corta-relvas regressa à estação de carga repetida- mente. - Ajustes errados do tempo de trabalho - O estado de carga da bateria é demasiado reduzido e de- sce abaixo de 30%. - O sensor de chuva atuou. - O robô corta-relvas está sob- reaquecido. - Começa a escurecer, pelo que a unidade de câmara já não consegue trabalhar cor- retamente. - Verifi que os ajustes do tempo de trabalho. - O robô corta-relvas inicia e termina o trabalho conforme o período ajustado. Fora deste período, o robô corta-relvas permanece na estação de carga (19). O robô corta-relvas não consegue en- contrar a estação de carga (19) - A estação de carga (19) encontra-se numa posição, onde apenas é recebido um sinal GNSS fraco - Os obstáculos nas imedi- ações da linha do cabo-guia impedem a aproximação à linha. - Adapte a posição da estação de carga (19) e apague o mapeamento, como de- scrito no manual de instruções. - Adapte a forma da linha do cabo-guia / aumente a linha do cabo-guia. ATENÇÃO! O cabo-guia cortado e os danos subsequentes não estão sujeitos à garantia! Localização de falhas relativas à fi ta magnética (27) Erro Possível causa Eliminação O robô corta-relvas não deteta a fi ta magnética (27) e desloca-se para além dela. - A fi ta magnética (27) está disposta no chão a demasia- da profundidade. - A fi ta magnética (27) não funciona corretamente, porque a temperatura exteri- or é muito alta. - Disponha a fi ta magnética (27) sobre o chão ou dentro do chão a uma profundi- dade de aprox. 5 cm. - Aguarde até a temperatura arrefecer. Evi- te o funcionamento do robô corta-relvas durante as horas quentes do dia. O robô corta-relvas para ou desloca-se de forma descontro- lada perto da área de delimitação. - A fi ta magnética (27) está disposta demasiado perto do cabo-guia (24). É demasiado pequena a distância entre duas áreas de delimitação independentes com fi ta mag- nética (27). - Na área de corte ocorrem avarias devido aos cabos elétricos. - Mantenha uma distância de pelo menos 80 cm entre o cabo-guia (24) e a fi ta magnética (27) ou entre duas áreas de delimitação. - Evite os cabos elétricos que passam na área de corte. Posicione a estação de carga (19) no rebordo da área de corte. Mantenha a distância em relação a áreas de corte de relva externas (p. ex. vizinhos) que sejam operadas com um fi o de deli- mitação. Anl_FREELEXO_CAM_SPK13.indb 476Anl_FREELEXO_CAM_SPK13.indb 476 01.12.2022 15:38:2001.12.2022 15:38:20P

Localização de falhas relativas à fi ta magnética (27) Erro Possível causa Eliminação O robô corta-relvas entra na área de delimitação. - O robô corta-relvas escor- rega sobre a fi ta magnética (27). - Evite dispor a fi ta magnética (27) em incli- nações. - Respeite as condições de instalação indi- cadas.

13. Notas sobre a proteção de dados FREELEXO CAM

A Einhell Germany AG fi ca contente por você utilizar o robô corta-relvas FREELEXO CAM. A proteção dos dados pessoais é um tema importante para nós. Seguidamente descrevemos que dados são pro- cessados em geral durante a utilização do aparelho.

Localização da estação de carga O robô corta-relvas guarda localmente no aparelho a localização da estação de carga que é apura- da via a determinação de posição GNSS. Depois de cortar a relva, esta é necessária para efetuar a navegação do aparelho de volta à estação de carga ou para o cabo-guia. Em caso de serviço de assistência, esta informação pode ser lida fi sicamente no aparelho através do fi cheiro de registo.

Altura do nascer do sol/pôr do sol O robô corta-relvas guarda localmente no aparelho a altura do nascer do sol ou pôr do sol que é apurada via a determinação de posição GNSS. Tal é necessário para que o aparelho possa ser apenas iniciado num intervalo de tempo em que a unidade de câmara consiga gerar imagens com luminosidade sufi ciente. Em caso de serviço de assistência, esta informação pode ser lida fi sica- mente no aparelho através do fi cheiro de registo.

Imagens da unidade de câmara O robô corta-relvas guarda localmente no aparelho as imagens geradas via a unidade de câmara. Tal é necessário ao sistema para melhorar continuamente o algoritmo do robô corta-relvas. No corta-relvas encontram-se imagens que foram geradas durante os últimos 15 minutos do corte de relva. Este conjunto de dados é sobrescrito permanentemente. Não são geradas imagens, se o corta-relvas estiver na estação de carga ou o robô corta-relvas procurar a estação de carga. Em caso de serviço de assistência, estas imagens podem ser lidas localmente para se poder entender os erros ocorridos. Estas imagens são apagadas em seguida. Você próprio pode apagar do aparelho tanto as informações específi cas da localização, como as imagens geradas. Desligue primeiro o robô corta-relvas através do interruptor principal. As respetivas informações guardadas são apagadas, ao pressionar a tecla de bloqueio (apagamento das infor- mações GNSS) ou a tecla „OK“ (apagamento das imagens da câmara) e ligar o robô corta-relvas via o interruptor principal em simultâneo. No aparelho soa um sinal acústico que confi rma o apagamento. Encontrará a documentação detalhada relativa às nossas diretivas sobre proteção de dados na nossa página web sob Proteção de dados. Anl_FREELEXO_CAM_SPK13.indb 477Anl_FREELEXO_CAM_SPK13.indb 477 01.12.2022 15:38:2001.12.2022 15:38:20P

Estado do visor Significado e medida a adotar LED ver- melho LED verde Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumulador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido. Os tempos de carregamento correspondentes encontram-se diretamente no carregador. Nota! Os tempos de carregamento reais podem diferir dos tempos de car- regamento indicados em função da carga de acumulador disponível. Desligado Ligado O acumulador está carregado e está operacional. (READY TO GO) De seguida, é comutado para um carregamento parcial até estar total- mente carregado. Para tal, deixe o acumulador aprox. mais 15 min. no carregador. Medida a adotar: Remova o acumulador do carregador. Desligue o carregador da rede. A piscar Desligado Carregamento condicionado O carregador encontra-se no modo de carregamento moderado. Aqui, por motivos de segurança, o acumulador é carregado mais lenta- mente, precisando de mais tempo até estar carregado. Tal pode dever-se às seguintes causas: - O acumulador passou muito tempo sem ser carregado. - A temperatura do acumulador não se encontra na faixa ideal. Medida a adotar: Aguarde até o carregamento estar concluído; o acumulador pode, no en- tanto, continuar a ser carregado. A piscar A piscar Falha Já não é possível efetuar o carregamento. O acumulador tem um defeito. Medida a adotar: Um acumulador com defeito não deve voltar a ser carregado. Remova o acumulador do carregador. Ligado Ligado Temperatura anómala O acumulador está demasiado quente (p. ex. radiação solar direta) ou de- masiado frio (abaixo dos 0° C) Medida a adotar: Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20° C). Anl_FREELEXO_CAM_SPK13.indb 478Anl_FREELEXO_CAM_SPK13.indb 478 01.12.2022 15:38:2101.12.2022 15:38:21P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e elec- trónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. Na eliminação, certifique-se de que a bateria e a lâmpada (p. ex. lâmpada incandescente) foram retira- das do aparelho. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Germany AG. Reservado o direito a alterações técnicas Anl_FREELEXO_CAM_SPK13.indb 479Anl_FREELEXO_CAM_SPK13.indb 479 01.12.2022 15:38:2101.12.2022 15:38:21P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Acumulador Consumíveis/peças consumíveis* Lâminas Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_FREELEXO_CAM_SPK13.indb 480Anl_FREELEXO_CAM_SPK13.indb 480 01.12.2022 15:38:2101.12.2022 15:38:21P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à

disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga- rantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_FREELEXO_CAM_SPK13.indb 481Anl_FREELEXO_CAM_SPK13.indb 481 01.12.2022 15:38:2201.12.2022 15:38:22HR/BIH
