ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DVBT2265BK NEDIS

Οδηγός γρήγορης εκκίνησης 62

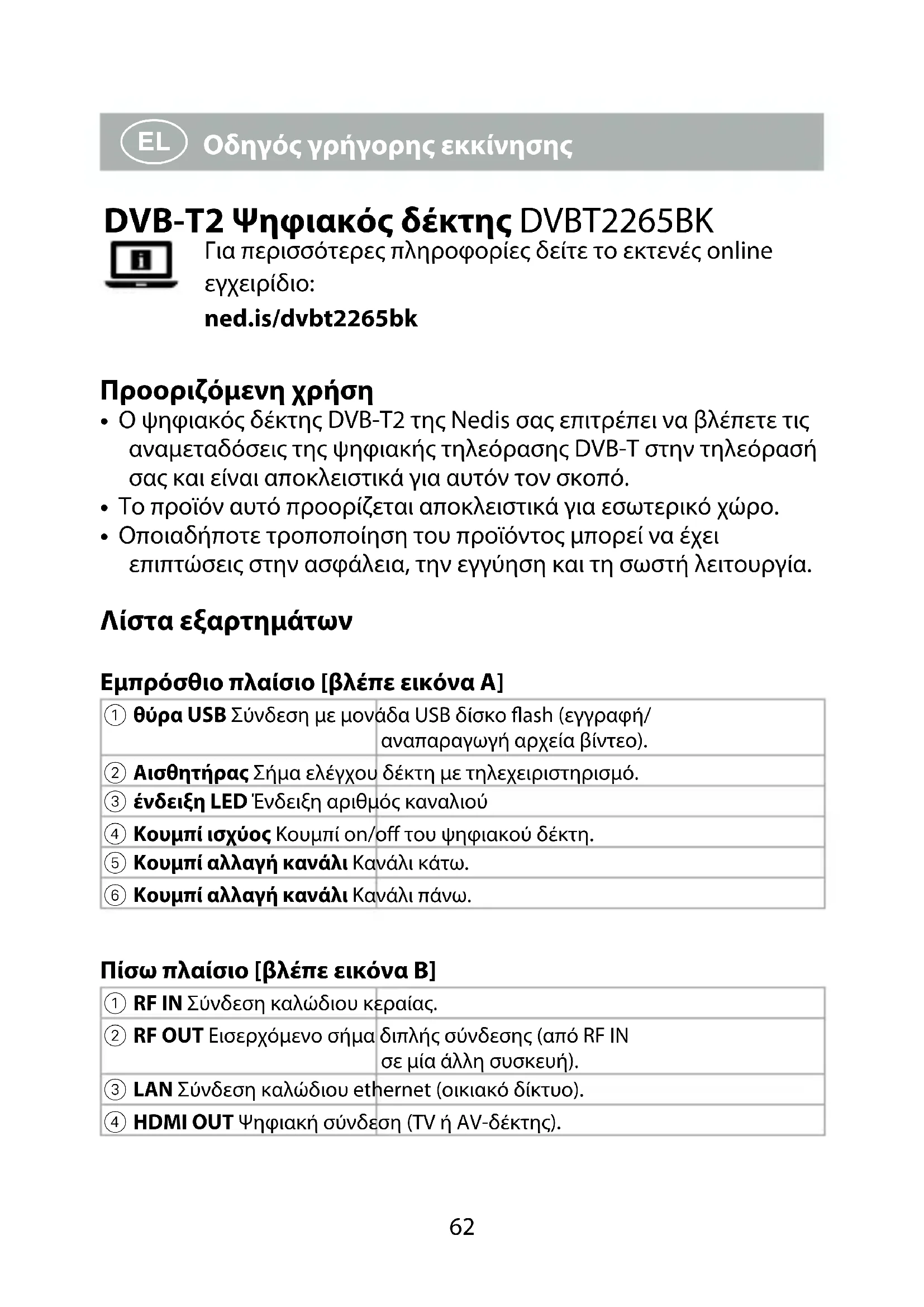

Οδηγός γρήγορης εκκίνησης DVB-T2 Ψηφιακός δέκτης DVBT2265BK Για περισσότερες πληροφορίες δείτε το εκτενές online εγχειρίδιο: ned.is/dvbt2265bk Προοριζόμενη χρήση

• Ο ψηφιακός δέκτης DVB-T2 της Nedis σας επιτρέπει να βλέπετε τις αναμεταδόσεις της ψηφιακής τηλεόρασης DVB-T στην τηλεόρασή σας και είναι αποκλειστικά για αυτόν τον σκοπό.

• Το προϊόν αυτό προορίζεται αποκλειστικά για εσωτερικό χώρο.

• Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία. Λίστα εξαρτημάτων Εμπρόσθιο πλαίσιο [βλέπε εικόνα A]

θύρα USB Σύνδεση με μονάδα USB δίσκο ash (εγγραφή/ αναπαραγωγή αρχεία βίντεο).

Αισθητήρας Σήμα ελέγχου δέκτη με τηλεχειριστηρισμό.

ένδειξη LED Ένδειξη αριθμός καναλιού

Κουμπί ισχύος Κουμπί on/o του ψηφιακού δέκτη.

Κουμπί αλλαγή κανάλι Κανάλι κάτω.

Κουμπί αλλαγή κανάλι Κανάλι πάνω. Πίσω πλαίσιο [βλέπε εικόνα B]

RF IN Σύνδεση καλώδιου κεραίας.

RF OUT Εισερχόμενο σήμα διπλής σύνδεσης (από RF IN σε μία άλλη συσκευή).

LAN Σύνδεση καλώδιου ethernet (οικιακό δίκτυο).

HDMI OUT Ψηφιακή σύνδεση (TV ή AV-δέκτης).63

SCART OUT Σύνδεση αναλογικής τηλεόρασης.

DC IN Σύνδεση καλώδιου ρεύματος.

Οδηγίες ασφάλειας - ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το εγχειρίδιο.

• Βεβαιωθείτε ότι το προϊόν μπορεί να απομακρύνει τη θερμότητά

- Μην τοποθετείτε εμπόδια στις οπές αερισμού και βεβαιωθείτε ότι υπάρχει αρκετός ελεύθερος χώρος γύρω από το προϊόν. - Να μην χρησιμοποιείται κοντά σε καλοριφέρ, σόμπες και άλλες συσκευές που παράγουν θερμότητα, όπως ενισχυτές. - Το προϊόν να μην χρησιμοποιείται σε περιβάλλον με ζέστη. - Μην εκθέτετε το προϊόν σε άμεσο ηλιακό φως, γυμνές φλόγες ή θερμαντικά στοιχεία.

• Μην εκθέτετε το προϊόν σε νερό ή υγρασία. - Μην χρησιμοποιείτε υγρά πάνω ή κοντά στο προϊόν. - Μην ρίχνετε νερό ή σταγόνες πάνω του.

• Μην προσπαθείτε να το συνδέσετε απευθείας σε μία πρίζα ρεύματος. Αυτό μπορεί να προκαλέσει βλάβη στον ψηφιακό δέκτη και σοβαρό τραυματισμό ή θάνατο.

• Μην χρησιμοποιείτε καλώδια επέκτασης για να συνδέσετε ένα δίσκο ash για να αποφύγετε σφάλματα εγγραφής/ανάγνωσης και παρεμβολές.

• Το προϊόν αυτό μπορεί να περιλαμβάνει πολωμένη πρίζα σε κάποιες αγορές. Μην χρησιμοποιείτε τον ψηφιακό δέκτη αν το φις δεν ταιριάζει στην πρίζα σας και συμβουλευτείτε έναν ηλεκτρολόγο.

• Βεβαιωθείτε ότι το ηλεκτρικό καλώδιο δεν εμποδίζει και δεν είναι λυγισμένο κοντά στις συνδέσεις. Μην τρυπάτε το καλώδιο, μην το πατάτε και μην τοποθετείτε βαριά αντικείμενα πάνω στο καλώδιο.

• Το προϊόν αυτό περιλαμβάνει μέρη που δεν επιδιορθώνονται από τον χρήστη. Μην ανοίγετε το προϊόν.64

• Το προϊόν πρέπει να επιδιορθωθεί από ένα ειδικευμένο προσωπικό όταν: - Έχει προκληθεί βλάβη στο προϊόν με οποιοδήποτε τρόπο, ειδικά το καλώδιο ρεύματος ή το φις. - Το προϊόν δεν λειτουργεί κανονικά. - Αν έχει χυθεί υγρό ή έχουν πέσει αντικείμενα πάνω στο προϊόν. - Το προϊόν έχει πέσει.

• Μην χρησιμοποιείτε ένα προϊόν με βλάβη. - Αντικαταστήστε αμέσως ένα χαλασμένη ή ελαττωματικό προϊόν.

• Αποσυνδέστε το προϊόν από το ρεύμα όπως και άλλες συσκευές αν προκύψει κάποιο πρόβλημα.

• Αποσυνδέστε το προϊόν από το ρεύμα κατά τη διάρκεια καταιγίδων με κεραυνών ή αν δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.

• Καθαρίστε τον ψηφιακό δέκτη μόνο με ένα μαλακό καθαρό πανί. - Μην χρησιμοποιείτε προϊόντα καθαρισμού. Σύμβολα ασφάλειας στο προϊόν Το σύμβολο αυτό σημαίνει κίνδυνος ηλεκτροπληξίας όταν δεν τηρούνται οι οδηγίες του εγχειριδίου. Το σύμβολο αυτό σημαίνει ότι σημαντικές οδηγίες λειτουργίας και συντήρησης δίνονται σε αυτό το εγχειρίδιο. Το προϊόν αυτό περιλαμβάνει διπλή μόνωση ανάμεσα σε επικίνδυνη τάση ρεύματος και τα μέρη στα οποία έχει πρόσβαση ο χρήστης. Για την επιδιόρθωση να χρησιμοποιούνται μόνο πανομοιότυπα ανταλλακτικά. Επίσης, ανατρέξτε στις πληροφορίες στην κάτω πλευρά του εγχειριδίου για πληροφορίες ηλεκτρικών μερών και ασφάλειας πριν την εγκατάσταση ή τη λειτουργία του προϊόντος. Συνδέστε το προϊόν [βλέπε εικόνα C]

• Βεβαιωθείτε ότι η τάση της πρίζας σας ταιριάζει με την τάση που απαιτείται για τον προσαρμογέα.65

• Αποσυνδέστε όλες τις συσκευές από το ρεύμα προτού πραγματοποιήσετε οποιαδήποτε σύνδεση.

• Συνδέστε στο τέλος το ρεύμα σε όλες τις συσκευές σας.

• Ενεργοποιήστε το προϊόν πατώντας A

• Βεβαιωθείτε ότι η τηλεόραση είναι στην σωστή θέση καναλιού

Την πρώτη φορά που ενεργοποιείτε τον ψηφιακό δέκτη, θα εμφανιστεί το κύριο μενού.

1. Ακολουθήστε τις οδηγίες στην οθόνη για να αλλάξετε τη Γλώσσα

και Χώρα/Περιοχή και επιβεβαιώστε με OK.

2. Επιλέξτε τις ρυθμίσεις βίντεο και επιβεβαιώστε.

3. Επιλέξτε ποια κανάλια θα αναζητήσετε.

• Το FTA σημαίνει το σήμα λαμβάνεται ελεύθερα.

• Αν επιλέξτε όχι, θα γίνει αναζήτηση για όλα τα κανάλια.

4. Μετά την επιβεβαίωση, δημιουργείται μία λίστα με τα διαθέσιμα

Τώρα μπορείτε να παρακολουθήσετε τηλεόραση.

Όλες οι ρυθμίσεις που κάνετε μπορούν να επεξεργαστούν πηγαίνοντας στο μενού. Κωδικός πρόσβασης

• Για κάποιες ρυθμίσεις απαιτείται ένας κωδικός πρόσβασης.

• Ο κωδικός πρόσβασης από προεπιλογή είναι 0000. Χαρακτηριστικά Συντονισμός Εύρος συχνότητας 474 - 858 MHz Σύνθετη αντίσταση

75Ω μη εξισορροπημένο Επίπεδο σήματος

-65 ~ -25 dBm Ρυθμός συμβόλων 2 - 45 Mbps Ισχύς LNB 13/5 V, max 500 mA66 Αποδιαμόρφωση Αποδιαμορφωτής QPSK/8PSK FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10 Συνδέσεις RF IN IEC ακροδέκτης RF OUT IEC ακροδέκτης TV Scart Σύνθετη τηλεόραση (CVBS), Ήχος L/R HDMI HDMI Ισχύς Είσοδος DC 12 V, 1 A

Μεγ. 8 W Οθόνη Πρότυπα PAL/NTSC Ανάλυση PAL, NTSC, 720p, 1080i/p, , 480i/p 576i/p Αποκωδικοποίηση Aspect Ratio 4:3, 16:9 Βίντεο MPEG2, MPEG4/H.265 Ήχος MPEG2 Audio Layer I&II Δεξί/ Αριστερό/Στέρεο Συμμόρφωση DVB-T ESI/EN 300421 DVB-T2
