MANUAL DE USUARIO DVBT2265BK NEDIS

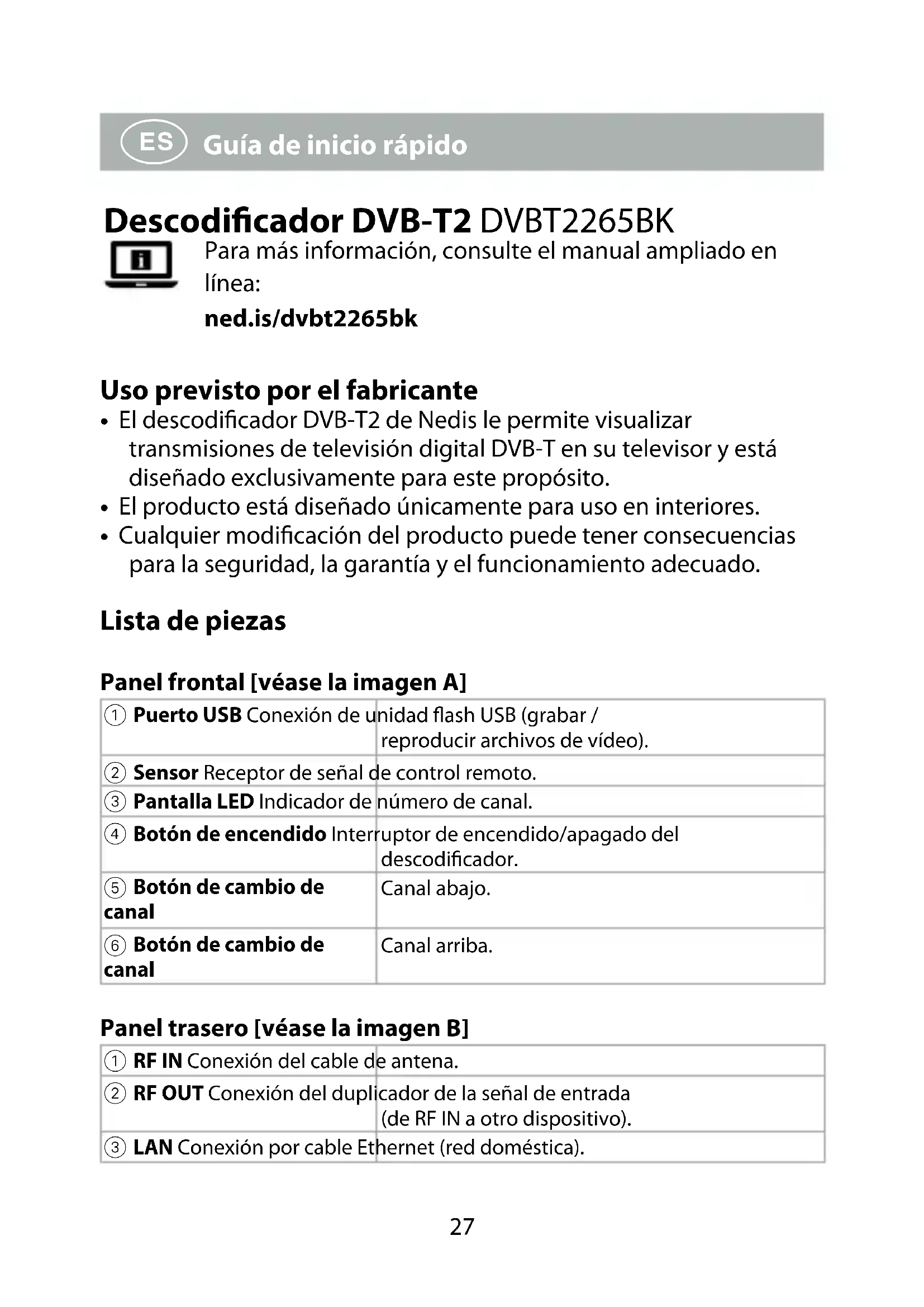

ES Guía de inicio rápido 27

Descodificador DVB-T2 DVBT2265BK

Para más información, consulte el manual ampliado en línea:

ned.is/dvbt2265bk

Uso previsto por el fabricante

• El descodificador DVB-T2 de Nedis le permite visualizar transmisiones de televisión digital DVB-T en su televisor y está diseñado exclusivamente para este propósito.
• El producto está diseñado únicamente para uso en interiores.
• Cualquier modificación del producto puede tener consecuencias para la seguridad, la garantía y el funcionamiento adecuado.

Lista de piezas

Panel frontal [véase la imagen A]

1 Puerto USB Conexión de unidad flash USB (grabar /reproducir archivos de vídeo).

2 Sensor Receptor de señal de control remoto.

3 Pantalla LED Indicador de número de canal.

4 Botón de encendido Interruptor de encendido/apagado deldescodificador.

5 Botón de cambio decanal Canal abajo.

6 Botón de cambio decanal Canal arriba.

Panel trasero [véase la imagen B]

1 RF IN Conexión del cable de antena.

2 RF OUT Conexión del duplicador de la señal de entrada (de RF IN a otro dispositivo).

3 LAN Conexión por cable Ethernet (red doméstica).

④ HDMI OUT Conexión digital (TV o receptor AV).
⑤ SCART OUT Conexión de televisión analógica.
⑥ DC IN Conexión del adaptador de red.

Seguridad

Instrucciones de seguridad

ADVERTENCIA

• Utilice el producto únicamente tal como se describe en este manual.
• Asegúrese de que el producto pueda disipar el calor.

-No bloquee las aberturas de ventilación y asegúrese de que haya suficiente espacio alrededor del producto.
-No lo use cerca de radiadores, estufas y otros aparatos que generen calor, como amplificadores.
-No lo utilice en entornos calientes.

• No exponga el producto a la luz solar directa, a llamas abiertas ni al calor.
• No exponga el producto al agua o a la humedad.

-No utilice líquidos sobre o cerca del producto.

-Evite las salpicaduras y goteos.

• No intente conectarlo directamente a una toma de alimentación de red. Esto dañará permanentemente el descodificador y puede provocar lesiones graves o la muerte.
• No utilice cables de extensión para conectar una unidad flash para evitar errores de lectura/escritura e interferencias.
• Este producto se alimenta a través de un enchufe de alimentación polarizado en algunos mercados. No utilice el descodificador si el enchufe de alimentación no se ajusta a la toma de corriente de la pared y consulte a un electricista de su localidad.
• Asegúrese de que el cable eléctrico esté fuera de la zona de paso y no se doble cerca de las conexiones. No pellizque el cable, no lo pise y no coloque objetos pesados sobre el cable.
• Este producto no contiene piezas que precisen servicio técnico por parte del usuario. No abra el producto.
• Encargue la revisión del producto a personal de servicio cualificado cuando:

-El producto haya sido dañado de alguna manera, especialmente el cable de alimentación o el enchufe.

-El producto no funcione con normalidad.

-Se haya derramado líquido o hayan caído objetos en el producto.

-El producto se haya caído.

• Nunca utilice un producto dañado.
  -Sustituya inmediatamente un producto si presenta daños o está defectuoso.
• Desconecte el producto de la toma de corriente y de otros equipos si surgen problemas.
• Desconecte el producto de la toma de corriente durante las tormentas eléctricas o antes de períodos prolongados de desuso.
• Limpie el descodificador solamente con un paño suave y limpio. -No utilice agentes de limpieza.

Símbolos de seguridad en el producto

Este símbolo significa riesgo de descarga eléctrica si no se siguen las instrucciones de este manual.

Este símbolo significa que se dan instrucciones importantes de funcionamiento y mantenimiento en este manual.

El producto incorpora doble aislamiento entre la tensión de red peligrosa y las partes accesibles por el usuario.

Cuando lo someta a revisión, use solo piezas de repuesto idénticas.

Consulte también la información en la parte inferior del receptáculo para obtener información eléctrica y de seguridad antes de instalar o hacer funcionar el producto.

Conecte el producto [véase la imagen C]

PRECAUCIÓN

- Asegúrese de que la tensión de la toma de corriente de su pared coincida con la tensión requerida por el adaptador.

• Desconecte todos los dispositivos de la red eléctrica antes de realizar cualquier conexión.
• Conecte la alimentación de todos sus dispositivos en último lugar.

Configuración

- Encienda el producto presionando A ④/C①.

- Asegúrese de que su televisor esté en el canal de entrada correcto. La primera vez que encienda el descodificador, aparecerá el menú principal.

1. Siga las instrucciones en pantalla para cambiar el idioma y el país/region y confirme con OK.

2. Elija la configuración de vídeo y confirme.

3. Elija qué canales hay que escanear.

4. FTA figura por Free To Air (en abierto).

5. Si elige No, serán escaneados todos los canales.

6. Después de confirmar, se creará una lista de canales disponibles. Ahora está listo para ver la televisión.

Todos los ajustes que realices se pueden editar yendo al menú.

Contraseña

- Para algunos ajustes se requiere una contraseña.

- La contraseña por defecto es 0000.

Especificaciones

Sintonizador Rango de	frecuencia	474 - 858 MHz
	Impedancia de entrada	75Ω no equilibrado
	Nivel de entrada de señal	-65 ~ -25 dBm
	Velocidad de símbolo	2 - 45 Mbps
	Potencia LNB 13/5 V,	máx. 500 mA
Desmodulación Desmodulador QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7	/8,8/9,9/10
Conexiones RF IN Conector	IEC
	RF OUT Conector IEC
	TV Scart TV compuesta (CVBS),Audio L/R
	HDMI HDMI
Potencia Entrada CC 12 V, 1	A
	Consumo deenergía	Máx. 8 W
Visualización Estándares PAL/NTSC
	Resolución PAL, NTSC, 720p, 1080i/p,,480i/p 576i/p
Descodificación Relación deaspecto		4:3, 16:9
	Vídeo MPEG2, MPEG4/H.265
	Audio MPEG2 Audio Layer l&llDerecha/Izquierda/Estéreo
Cumplimiento DVB-T ESI/EN 300421 DVB-T2
